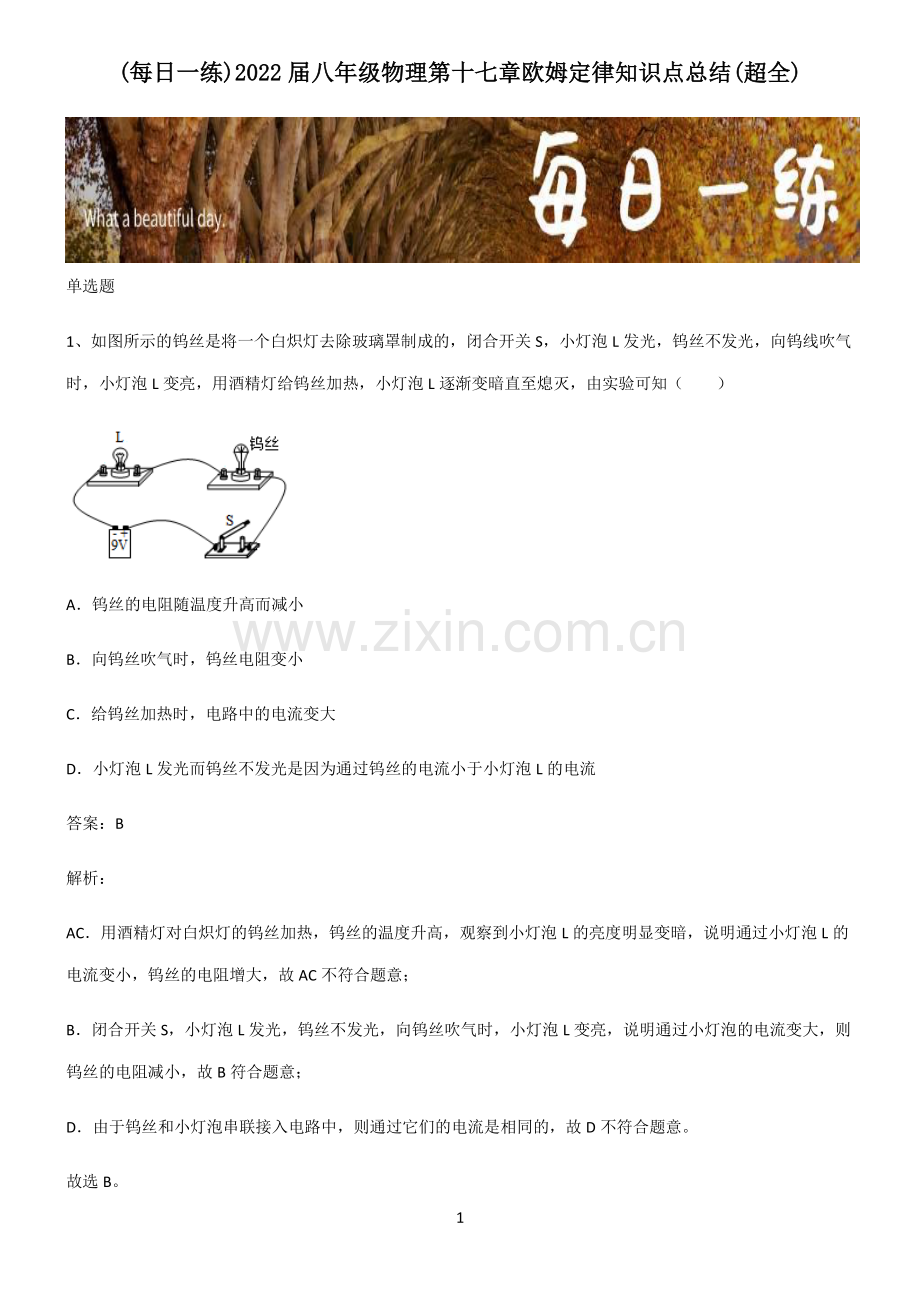

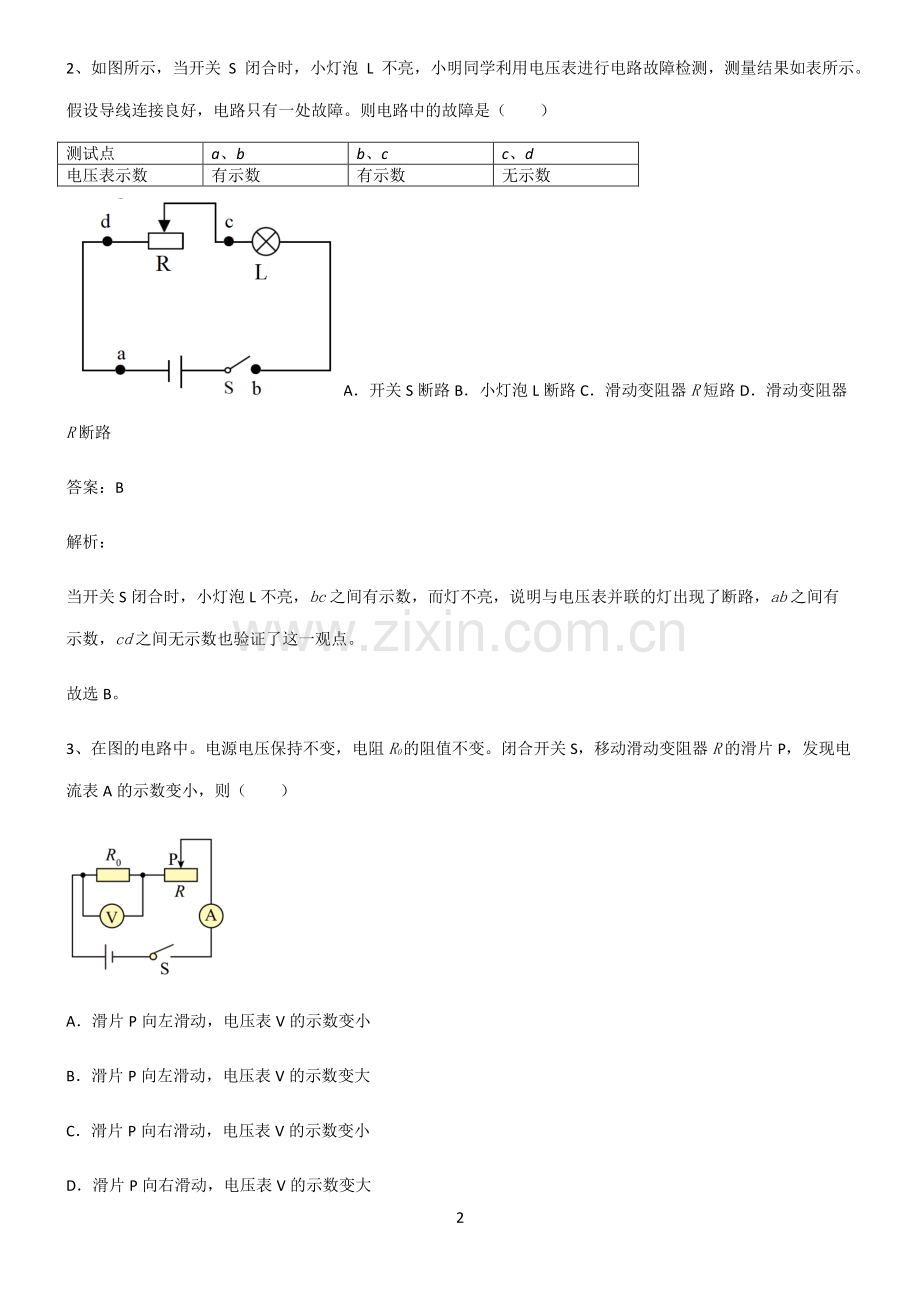

1 (每日一练每日一练)2022)2022 届八年级物理第十七章欧姆定律知识点总结届八年级物理第十七章欧姆定律知识点总结(超全超全)单选题 1、如图所示的钨丝是将一个白炽灯去除玻璃罩制成的，闭合开关 S，小灯泡 L 发光，钨丝不发光，向钨线吹气时，小灯泡 L 变亮，用酒精灯给钨丝加热，小灯泡 L 逐渐变暗直至熄灭，由实验可知（）A钨丝的电阻随温度升高而减小 B向钨丝吹气时，钨丝电阻变小 C给钨丝加热时，电路中的电流变大 D小灯泡 L 发光而钨丝不发光是因为通过钨丝的电流小于小灯泡 L 的电流 答案：B 解析：AC用酒精灯对白炽灯的钨丝加热，钨丝的温度升高，观察到小灯泡 L 的亮度明显变暗，说明通过小灯泡 L 的电流变小，钨丝的电阻增大，故 AC 不符合题意；B闭合开关 S，小灯泡 L 发光，钨丝不发光，向钨丝吹气时，小灯泡 L 变亮，说明通过小灯泡的电流变大，则钨丝的电阻减小，故 B 符合题意；D由于钨丝和小灯泡串联接入电路中，则通过它们的电流是相同的，故 D 不符合题意。故选 B。2 2、如图所示，当开关 S 闭合时，小灯泡 L 不亮，小明同学利用电压表进行电路故障检测，测量结果如表所示。假设导线连接良好，电路只有一处故障。则电路中的故障是（）测试点 a、b b、c c、d 电压表示数 有示数 有示数 无示数 A开关 S 断路 B小灯泡 L 断路 C滑动变阻器R短路 D滑动变阻器R断路 答案：B 解析：当开关 S 闭合时，小灯泡 L 不亮，bc之间有示数，而灯不亮，说明与电压表并联的灯出现了断路，ab之间有示数，cd之间无示数也验证了这一观点。故选 B。3、在图的电路中。电源电压保持不变，电阻R0的阻值不变。闭合开关 S，移动滑动变阻器R的滑片 P，发现电流表 A 的示数变小，则（）A滑片 P 向左滑动，电压表 V 的示数变小 B滑片 P 向左滑动，电压表 V 的示数变大 C滑片 P 向右滑动，电压表 V 的示数变小 D滑片 P 向右滑动，电压表 V 的示数变大 3 答案：C 解析：由图可知，电阻R0和变阻器R串联，电压表测量电阻R0两端的电压，电流表测量电路中的电流。AB如果滑片 P 向左滑动，变阻器连入电路的电阻变小，由电阻的串联可知总电阻变小，由=可知电路中的电流变大，即电流表 A 的示数变大，故 AB 不符合题意；CD如果滑片 P 向右滑动，变阻器连入电路的电阻变大，由电阻的串联可知总电阻变大，由=可知电路中的电流变小，即电流表 A 的示数变小，由U=IR可知R0两端的电压变小，即电压表 V 的示数变小，故 C 符合题意，D 不符合题意。故选 C。4、超载是道路交通中的重要危害之一，高速公路入口都有测量超载的装置：地磅。地磅工作时，重物越重，电表的示数就越大。下列的四幅电路图中，R是滑动变阻器，R是定值电阻，其中符合地磅工作原理的是（）ABCD 答案：B 解析：A由图知，定值电阻R和滑动变阻器串联，电流表测电路中的电流，重物越重时，滑片向下滑动，变阻器R接入电路的电阻变大，由=可知，电路中电流变小，则电流表读数变小，故 A 不符合题意；B由图知，定值电阻R和滑动变阻器串联，电压表测定值电阻R两端的电压；重物越重时，滑片向下滑动，变阻器接入电路的电阻变小，电路中电流变大，则定值电阻R两端电压变大，即电压表示数变大，故 B 符合题意；4 C由图知，电流表把滑动变阻器短路，电流不经过，所以无论重物怎么变化，电流表的读数都不变，故 C不符合题意；D由图知，电压表串联接入电路，电压表相当于测电源电压，所以无论重物怎么变化，电压表的读数都不变，故 D 不符合题意；故选 B。5、如图所示的电路中，电源电压 6 V 保持不变，定值电阻的阻值为 10，滑动变阻器的最大阻值为 20，当开关闭合，滑片由b端向a端移动的过程中，以下说法正确的是（）A电压表的示数减小 B电压表示数与电流表示数的比值不变 C当滑片移到中点时，电压表示数为 2 V D当滑片移到a端时，电流表示数为 0.2 A 答案：B 解析：A当开关闭合，滑片由b端向a端移动的过程中，滑动变阻器接入电路的电阻变小、电路中的总电阻变小，根据欧姆定律可知电路中的电流变大、定值电阻两端的电压变大，即电压表的示数变大，故 A 错误；B因电压表测定值电阻两端的电压、电流表测电路中的电流即通过定值电阻的电流，由于定值电阻的阻值不变，所以根据欧姆定律可知，电压表示数与电流表示数的比值不变，故 B 正确；C当滑片移到中点时，变阻器接入电路的电阻为最大阻值的一半，因串联电路中总电阻等于各分电阻之和，则电路中的电流 5 I=+12滑=6V10+1220=0.3A 电压表的示数 U=IR=0.3A10=3V 故 C 错误；D当滑片移到a端时，滑动变阻器接入电路中的阻值为零，此时电流表示数 I=6V100.6A 故 D 错误。故选 B。6、如图所示的电路中，电源电压不变，闭合开关 S，电路正常工作，当滑片P向右移动的过程中，下列说法正确的是（）A灯泡 L 变亮 B电压表示数变小 C电路的总电阻变小 D电压表示数与电流表示数的比值变大 答案：B 解析：由电路图可知，灯泡 L 与滑动变阻器串联，电压表测灯泡两端的电压，电流表测电路中的 6 电流;ABC当滑片 P 向右移动过程中时，接入电路中的电阻增大，电路中的总电阻增大，电路中电流减小，灯泡两端的电压减小，电压表示数变小，灯泡变暗，故 A 错误，B 正确；C 错误；D电压表示数与电流表示数的比值正好是小灯泡的电阻，随着灯泡两端电压减小，灯泡的电阻减小，电压表示数与电流表示数的比值应变小，故 D 错误。故选 B。7、在如图所示的电路中，电源电压保持不变。闭合电键 S 后，滑动变阻器R2的滑片 P 由中点向右移动，下列说法正确的是（）A电流表 A 示数与电流表 Al示数的差变大 B电流表 A1示数与电流表 A2示数的比值变大 C电流表 A1示数与电流表 A2示数的和不变 D电流表 A 示数与电流表 A2示数的比值不变 答案：B 解析：由电路图可知，R1与R2并联，电流表 A1测R1支路的电流，电流表 A2测R2支路的电流，电流表 A 测干路电流，因并联电路中各支路独立工作、互不影响，所以，滑片移动时，通过R1的电流不变，电流表 A1的示数不变；滑动变阻器R2的滑片 P 由中点向右移动，接入电路中的电阻变大，由=可知，通过R2的电流变小，即电流表 A2的示数变小；因并联电路中干路电流等于各支路电流之和，所以，干路电流变小，即电流表 A 的示数变小。A由并联电路电流的规律可知电流表 A 示数与电流表 Al示数的差等于电流表 A2示数，电流表 A2的示数变小，7 所以电流表 A 示数与电流表 Al示数的差变小，故 A 错误；B由电流表 A1示数不变、电流表 A2示数变小可知，电流表 A1示数与电流表 A2示数的比值变大，故 B 正确；C由电流表 A1示数不变、电流表 A2示数变小可知，电流表 A1示数与电流表 A2示数的和变小，故 C 错误；D电流表 A 示数与电流表 A2示数的比值 2=1+22=12+1=12+1=21+1 R1的阻值不变，R2的阻值变大，所以 21+1 变大，电流表 A 示数与电流表 A2示数的比值变大，故 D 错误。故选 B。多选题 8、如图所示，电源电压恒定，闭合开关后，将滑动变阻器的滑片从左向右移动的过程中下列说法正确的是（）A电压表 V1的示数变小，电压表 V2的示数变大 B电流表 A 的示数变大，电压表 V2的示数变大 C电压表 V2示数的变化量等于电压表 V1示数的变化量 D电压表 V1的示数和电流表 A 的示数比值不变 8 答案：ACD 解析：由图可知，两个电阻串联，电压表 V1测R1的电压:电压表 V2测变阻器的电压，电流表测量电路中的电流；AB闭合开关后，将滑动变阻器的滑片从左向右移动的过程中，滑动变阻器接入电路的电阻变大，根据串联电路的分压规律可知，滑动变阻器分担的电压变大，即电压表 V2示数变大；根据串联电路的电压关系可知，电压表 V1的示数变小；滑动变阻器电阻变大，总电阻变大，根据欧姆定律可知，电路中的电流变小，电流表示数变小，故 A 正确，B 错误；C在串联电路中，电源电压等于各部分电压之和，所以电压表 V1示数的变化量等于电压表 V2示数的变化量，故 C 正确；D根据欧姆定律可知，电压表 V1的示数和电流表 A 的示数比值为R1的阻值，所以电压表 V1的示数和电流表 A的示数比值保持不变，故 D 正确。故选 ACD。9、如图所示，电源电压为U0，且保持不变。闭合开关 S，当滑动变阻器的滑片位于b点时，电压表 V1的示数是电压表 V2的示数的 2 倍，当滑动变阻器的滑片位于中点时电压表 V2的示数为02。现将滑片从中点移动到a端，则下列说法正确的是（）A滑动变阻器R的最大阻值是R1的 2 倍 B电压表 V1的示数变大 C电压表 V1和 V2的示数之和变小 D电压表 V1示数的变化量小于电压表 V2示数的变化量 9 答案：ACD 解析：如图所示，R1、R、R2串联，电压表 V1测R、R2总电压，V2测R2电压。A当滑动变阻器的滑片位于b点时，由串联电路电流的规律及欧姆定律可得 V1+2=V22 电压表 V1的示数是电压表 V2的示数的 2 倍，即V1=2V2，则 =2 当滑动变阻器的滑片位于中点时电压表 V2的示数为02，根据串联电路电压的关系，则此时R与R1两端电压也为02，则 12012+1=1202 变形可得=122，即 2=21 故 A 正确；B将滑片从中点移动到a端，V1表测量范围内电阻变小，根据串联电路分压的规律，V1表测量范围内分得的电压变小，即电压表 V1的示数变小，故 B 错误；C当滑动变阻器的滑片位于中点时电压表 V2的示数为2=02，根据串联电路电压的关系，设此时 V1的示数为U1，则 12+12=1202 变形可得1=340。现将滑片从中点移动到a端，R接入电阻为 0，此时 V1与 V2均测量R2的电压，则 10 12=R11 则 1R1=21=21 则此时 V1与 V2表示为 2=1=230 当滑动变阻器的滑片位于中点时两表示数之和为 =1+2=340+120=540 现将滑片从中点移动到a端时两表示数之和为=1+2=230+230=430 即 。故 C 正确；D移动前后电压表 V1示数的变化量为 =1 1=340230=1120 电压表 V2示数的变化量为=2 1=230120=160 即 。故 D 正确。故选 ACD。10、如图所示，电源电压保持不变，闭合开关在保证电路元件安全的前提下，向右移动滑动变阻器的滑片 P，则（）11 A电流表的示数变大 B电压表示数变小 C电流表示数变小 D电压表示数变大 答案：BC 解析：由电路图知，电阻R1与滑动变阻器串联在电路中，电压表测R1两端的电压，电流表测电路中的电流，滑片向右移动时，变阻器接入电路的阻值变大，则电路中的总电阻变大，据欧姆定律知，电路中的电流变小，电流表的示数变小；据串联电路的分压特点知，变阻器分去的电压变大，R1两端的电压变小，那么电压表示数变小。故AD 不符合题意，BC 符合题意。故选 BC。综合题 11、如图 1 所示是小茸同学设计的身高测量仪电路图初稿，绝缘板 A 与特制滑动变阻器2的滑片同步上下移动。已知电源电压为 20 伏且保持不变，电阻R1阻值为 15 欧，特制滑动变阻器标有“50 欧 1 安”字样，电路中两电表表盘如图 2 所示。下表为滑动变阻器阻值与对应 A 板位置高度的关系：滑动变阻器阻值（欧）0 5 10 15 20 25 30 35 40 45 50 高度（厘米）140 145 150 155 160 165 170 175 180 185 190 12 为使测得身高越大，仪表示数也越大，应把_表改装成显示仪表（选填“电流”或“电压”）；小茸同学测得自己身高为 165 厘米，求此时电路中的电流I；()为保证电路正常工作，求此测量仪能测量的身高范围。()答案：电压 0.5A 145 厘米至 185 厘米 解析：1由图 1 知，电阻R1与特制滑动变阻器串联在电路中，电压表测变阻器两端的电压，电流表测电路中的电流。所测身高变高时，变阻器接入电路的阻值变大，则电路中的总电阻变大，据欧姆定律知，电路中的电流变小，据串联的分压特点知，变阻器两端的电压变大，所以应把电压表改装成显示仪表。2由表格数据知，身高为 165 厘米时，变阻器接入电路的阻值为 25 欧，则电路中的总电阻 R=R1+R2=15+25=40 此时电路中的电流 =20V40=0.5A 3由题意知，滑动变阻器允许通过的最大电流为 1A，电流表的最大测量值为 3A，那么电路中的最大电流为1A，此时电路中的最小电阻 =max=20V1A=20 变阻器接入电路的最小阻值 Rmin=R-R1=20-15=5 由表格知，此测量仪能测的最低身高为 145 厘米。当变阻器两端的电压最大为 15V 时，接入电路的阻值最大时，据串联电路的分压特点有 Rmax:R1=Umax:(U-Umax)即 13 Rmax:15=15V:(20V-15V)解得，此时变阻器接入电路的最大阻值 Rmax=45 由表格数据知，此时测量仪能测的最高身高为 185 厘米。即此测量仪的测量范围为 145 厘米至 185 厘米。12、在图所示的电路中，电源电压为U且不变。（1）闭合开关 S 后，两电表的指针位置均不变。若电路中仅有一处故障，且只发生在1或2上，请根据以上信息，写出两电表的示数及对应的故障；_（2）排除故障后，再闭合开关 S，向右移动变阻器的滑片 P，电流表示数_，电压表示数与电流表示数的比值_（选填“变大”、“不变”或“变小”）。答案：见解析 变小 不变 解析：（1）1由图可知，该电路为串联电路，电压表测量的是R1两端的电压，电流表测量电路中的电流；若R1断路，开关 S 断开时，则电流表示数为 0，电压表测量电源电压，示数为U；开关闭合后，电路中无电流，电流表示数为 0，电压表测量的是电源电压，示数为U；电流表示数不变，电压表示数不变，符合题意；若R2断路，开关 S 断开时，电流表和电压表示数都为 0；开关闭合后，整个电路是断开的，则电流表示数为 0，电压表示数为 0；电流表和电压表示数都不变，符合题意；若R1短路，开关 S 断开时，电压表测量的是电源的电压，示数为U，电路中无电流，电流表示数为 0；开关闭合后，电路是通路，电路中有电流，此时电压表测量的是一段导线两端的电压，示数为 0，两表示数都发生了变化，不符合题意；若R2短路，开关 S 断开时，电流表示数为 0，电压表测量的是电源电压，示数为U，开关闭合后，电路中有电14 流，电流表示数不为 0，此时电压表测量的是电源电压，保持不变，不符合题意；综上所述，故障为：若电压表示数为 0，电流表示数为 0，R2断路；若电压表示数为U，电流表示数为 0，R1断路。（2）23闭合开关 S，向右移动变阻器的滑片 P，变阻器连入电路的电阻变大，由电阻的串联可知电路的总电阻变大，由=可知电路中的电流变小，电流表的示数变小，由=可知电压表示数与电流表示数的比值等于R1的阻值，R1的阻值不变，所以电压表示数与电流表示数的比值不变。
