单选题
1、在探究“影响电阻大小的因素”实验中，小明设计如图所示电路。a、b、c、d四根电阻丝的规格、材料如表所示，则（  ）
①研究电阻与长度的关系可以选c和d
②研究电阻与横截面积的关系可以选a和c
③研究电阻与材料的关系可以选a和b
编号
材料
长度/m
横截面积/mm2
a
锰铜合金
0.5
1
b
镍铬合金
0.5
1
c
镍铬合金
0.5
0.5
d
镍铬合金
1
0.5
A．①③正确B．①②正确C．②③正确D．①②③均正确
答案：A
①研究电阻与长度的关系时，需要控制导体的材料和横截面积均相同，长度不同，由表格信息可知，电阻丝c、d的材料、横截面积均相同、而长度不同，所以研究电阻与长度的关系可以选c和d，故①正确；
②要探究电阻大小跟导体的横截面积的关系，需要控制导体的材料和长度均相同，而横截面积不同；由表格信息可知，电阻丝b、c的长度、材料均相同，粗细不同，因此应选用电阻丝b、c分别接入电路中，故②错误；
③研究电阻与材料的关系时，应选择两条长度、横截面积都相同，而材料不同的电阻丝，因此应选用电阻丝a、b分别接入电路中，故③正确。
通过以上分析可知只有①③正确。故BCD不符合题意，A符合题意。
故选A。

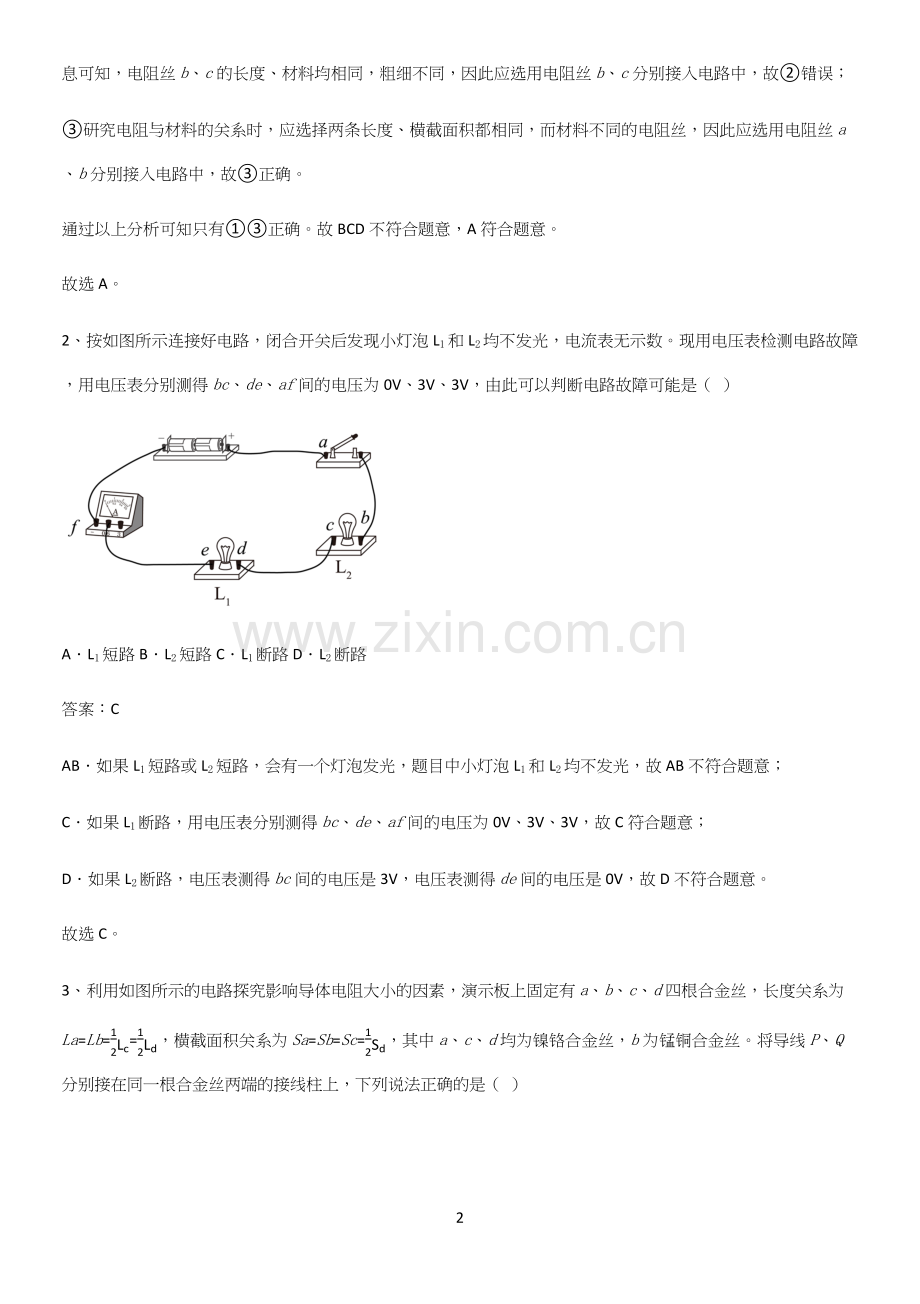

2、按如图所示连接好电路，闭合开关后发现小灯泡L1和L2均不发光，电流表无示数。现用电压表检测电路故障，用电压表分别测得bc、de、af间的电压为0V、3V、3V，由此可以判断电路故障可能是（  ）

A．L1短路B．L2短路C．L1断路D．L2断路
答案：C
AB．如果L1短路或L2短路，会有一个灯泡发光，题目中小灯泡L1和L2均不发光，故AB不符合题意；
C．如果L1断路，用电压表分别测得bc、de、af间的电压为0V、3V、3V，故C符合题意；
D．如果L2断路，电压表测得bc间的电压是3V，电压表测得de间的电压是0V，故D不符合题意。
故选C。
3、利用如图所示的电路探究影响导体电阻大小的因素，演示板上固定有a、b、c、d四根合金丝，长度关系为La=Lb=12Lc=12Ld，横截面积关系为Sa=Sb=Sc=12Sd，其中a、c、d均为镍铬合金丝，b为锰铜合金丝。将导线P、Q分别接在同一根合金丝两端的接线柱上，下列说法正确的是（  ）

A．选用a和b进行实验，可以探究导体电阻跟导体材料的关系
B．选用c和d进行实验，可以探究导体电阻跟导体长度的关系
C．选用a和c进行实验，可以探究导体电阻跟横截面积的关系
D．选用b和d进行实验，可以探究导体电阻跟导体材料的关系
答案：A
a、b、c、d四根合金丝，a、c、d均为镍铬合金丝，b为锰铜合金丝，长度关系为
La=Lb=12Lc=12Ld
横截面积关系为
Sa=Sb=Sc=12Sd
A．选用a和b进行实验，a和b长度相同，横截面相同，材料不同，因此根据控制变量法，可以探究导体电阻跟导体材料的关系，故A正确；
B．选用c和d进行实验，c和d长度相同，横截面不相同，材料相同，因此根据控制变量法，可以探究导体电阻跟导体横截面的关系，故B错误；
C．选用a和c进行实验，a和c长度不相同，横截面相同，材料不同，因此根据控制变量法，可以探究导体电阻跟长度的关系，故C错误；
D．选用b和d进行实验，b和d长度不相同，横截面不相同，材料不同，有多个变量，无法得出结果，故D错误。
故选A。
4、如图所示，当开关S1、S2闭合时，两灯都能正常发光，当开关S2断开时（  ）

A．电压表示数变小B．电压表示数不变
C．电流表示数变大D．电流表示数不变
答案：B
AB．由电路图可知，两灯泡并联，开关S1控制干路，开关S2控制L2支路，电压表测电源的电压，电流表测电路中的总电流，因电源的电压不变，所以，开关S1闭合，S2断开前后，电压表的示数不变，故B符合题意，A不符合题意；
CD．两个开关都闭合时，电流表测电路中的总电流，开关S1闭合，S2断开时，电流表测量通过L1的电流，根据并联电路的电流关系可知，电流表的示数变小，故CD不符合题意。
故选B。
5、小林同学在“探究串联电路中用电器两端电压与电源两端电压的关系”时，如图所示电源电压U=6V保持不变。他闭合开关时发现两只灯泡都不亮，用电压表分别测出ab、bc、ac两点之间的电压为Uab=6V、Ubc=0V、Uac=6V。若电路只有一处故障，则应是（  ）

A．灯泡L1短路B．灯泡L1断路
C．灯泡L2短路D．开关S断路
答案：B
A．若灯泡L1短路，则另外一个灯泡亮，故A不符合题意；
B．若灯泡L1断路，两个灯泡都不亮，则电压表在ab间时，串联在电路中，测量电源电压，电压表的示数为6V，电压表在ac间时，也是测量电源电压，电压表的示数为6V，而电压表在bc间时，电压表未接入，故电压表的示数为0，故B符合题意；
C．若灯泡L2短路，则另外一个灯泡亮，故C不符合题意；
D．若开关S断路，两个灯泡都不发光，不论电压表接在a、b、c哪两端，电压表都相当于断路，电压表的示数为0，故D不符合题意。
故选B。
6、小明测量不同型号铅笔在纸上涂划所得线条的电阻，实验步骤如下：
(1)用铅笔在纸上画出两段长为15cm的线条，在其中一段线条上重复涂划3次，另一段6次；
(2)换用不同型号铅笔重复(1)的操作，得到多组等长等宽的线条如图；
(3)测出每段线条两端的电阻记录在表中。
铅笔型号
线条两端电阻（MΩ）
重复涂划次数（次）
2B
4B
6B
8B
9B

碳含量%由低到高
3
①
0.79
0.67
0.49
③
6
②
0.65
0.43
0.28
④
根据实验数据，可推测电阻最小的是（  ）
A．①B．②C．③D．④
答案：D
由表格数据可知，重复涂划次数相同时，铅笔的含碳量越高则电阻越小，铅笔的含碳量相同时，重复涂划次数越多则电阻越小，故电阻最小的是④。
故选D。
7、图所示的电路中，电阻阻值R1<R2。开关S闭合后，R1、R2两端的电压分别为U1、U2，通过R1、R2的电流分别为I1、I2。下列判断正确的是（  ）

A．U1>U2B．U1<U2C．I1>I2D．I1=I2
答案：C
AB．由图可知，两电阻并联，根据并联电路电压特点可知，U1=U2，故AB错误；
CD．两电阻两端的电压相等，I1R1=I2R2，由于R1<R2，所以I1>I2，故C正确，D错误。
故选C。
8、将铜片和锌片放入装有盐水的烧杯中，就成了一个自制电池，用导线将电压表与铜片、锌片相连，测量这个自制电池的电压，如图所示。以下说法正确的是（　　）

A．锌片是电池的正极B．这个电池的电压为6V
C．这个电池的电压为3VD．这个电池的电压为0.6V
答案：D
A．由图可知，铜片连接电压表的正接线柱，所以铜片是电池的正极，故A错误；
BCD．由图可知，电压表的量程为0~3V，分度值为0.1V，故电压表示数为0.6V，即这个电池的电压为0.6V，故BC错误，D正确。
故选D。
9、如图所示电路中，当只闭合开关S2时，电流表、电压表均正常工作，下列说法错误的是（  ）

A．只闭合开关S2时，R1和R2串联，电压表测R2两端电压
B．只闭合开关S1和S2时，电压表示数为零
C．只闭合开关S1和S3时，电压表示数为电源电压
D．同时闭合开关S2和S3时，电路将发生短路
答案：C
A．只闭合开关S2时，R1和R2串联，电压表测R2两端电压，电流表测量电路中的电流，故A正确，不符合题意；
B．只闭合开关S1和S2时，电压表和电阻R2被短路，电压表的示数为0，故B正确，不符合题意；
C．只闭合开关S1和S3时，R1和R2并联，电压表正负接线柱接反了，无法测量电压，故C错误，符合题意；
D．同时闭合开关S2和S3时，电源的两端被导线直接连通，电路将发生短路，故D正确，不符合题意。
故选C。
10、如图所示，电源两端电压保持不变，闭合开关S，将滑动变阻器的滑片适当左移，下列说法正确的是（  ）

A．电流表A1示数不变、电流表A2示数变小
B．电流表A1示数变大、电压表V示数不变
C．电流表A2示数变大、电压表V示数变小
D．电流表A2示数变大、电压表V示数不变
答案：D
如图，小灯泡与滑动变阻器并联，电流表A1测量通过小灯泡的电流，电流表A2测量干路电流；在滑动变阻器的滑片向左移动的过程中，小灯泡所在的支路两端的电压为电源电压保持不变（并联电路各支路两端的电压均等于电源电压），故通过小灯泡的电流不变，即电流表A1的示数不变；滑动变阻器所在的支路电阻变小，电流变大，故干路的电流变大（并联电路中干路电流等于各支路电流之和），即电流表A2的示数变大；电压表V测量电源电压保持不变。
故选D。
11、如图所示，闭合开关后，将导线夹子在电阻丝上向右滑动时，观察到小灯泡的亮度变暗，说明影响导体电阻的大小的因素是导体的（  ）

A．材料B．横截面积C．长度D．温度
答案：C
闭合开关后，将导线夹子在电阻丝上向右滑动时，ab接入电路中的长度变大，观察到小灯泡的亮度变暗，这说明电路中的电流变小了，根据I=UR可知，电路中的总电阻变大，即ab接入电路中的电阻变大，这说明影响导体电阻的大小的因素是导体的长度，故C符合题意，ABD不符合题意。
故选C。
12、下列说法正确的是（　　）
A．电压是使电荷定向移动形成电流的原因
B．摩擦起电的本质是创造了新的电荷
C．金属导体中，自由电子定向运动的方向，就是电流的方向
D．小灯泡不接入电路时，通过的电流为零，小灯泡的电阻也为零
答案：A
A．电压的作用是形成电流，即电压使电荷发生定向移动，故A正确；
B．摩擦起电是电荷的转移，从一个物体移动到另一个物体，电荷没有减少，也没有增加，故B错误；
C．正电荷定向移动的方向规定为电流方向，所以金属导体中自由电子定向移动方向与电流方向相反，故C错误；
D．电阻是导体的属性，与电流的有无无关，所以没有电流时，小灯泡的电阻也不为0，故D错误。
故选A。
13、如图所示，导线连接无误，闭合开关后两灯都不亮，电压表有示数且接近电源电压，电流表无示数，则其原因可能是（　　）

A．L1短路B．L1断路C．L2短路D．L2断路
答案：B
A．若L1短路，电路中有电流，电流表有示数，L2亮，电压表测导线两端的电压，而导线两端的电压为0，即电压表无示数，与题意不符，故A不符合题意；
B．若L1断路，电路中无电流，电流表无示数，电压表能接到电源两端测电源电压，故电压表有示数且接近电源电压，与题意相符，故B符合题意；
C．若L2短路，电路中有电流，电流表有示数，L1亮，电压表测电源电压，有示数，与题意不符，故C不符合题意；
D．若L2断路，电路中无电流，电流表无示数，电压表不能接到电源两端测电源电压，故电压表无示数，与题意相符，故D不符合题意。
故选B。
14、如图所示电路，闭合开关后，电压表能测出L2两端电压的是（  ）
A．B．
C．D．
答案：A
A．图中，电压表并联在灯L2两端，测灯L2两端电压，电压表正负接线柱接法正确，故A正确；
B．图中，电压表接在电源两端，电压表始终测电源电压（即两灯串联的总电压），电压表正负接线柱接法正确，故B错误；
C．图中，电压表并联在灯L2两端，测灯L2两端电压，电压表正负接线柱接法错误，故C错误；
D．图中，电压表并联在灯L2两端，测灯L2两端电压，电压表正负接线柱接法错误，故D错误。
答案A。
15、下列说法正确的是（　　）
A．起瓶器（俗称“瓶起子”）是费力杠杆
B．岸边人看水中鱼的位置比实际要浅一些，是由光的反射造成的
C．晶体熔化过程中吸收热量，温度升高
D．将铜片和锌片分开插入同一西红柿中，就可以制成一个简易的西红柿电池
答案：D
A．起瓶器在使用过程中，动力臂大于阻力臂，是省力杠杆，故A错误；
B．在岸上看到的水中的鱼是由于水中鱼反射出的光，在水面处发生了折射，折射光线向远离法线的方向偏折，人的眼睛逆着折射光线方向的反向延长线看去，便看到变浅的鱼的虚像，故B错误；
C．晶体熔化过程中吸收热量，温度保持不变，故C错误；
D．水果电池是由水果（酸性）、两金属片和导线简易制作而成。铜片和锌片分开插入同一西红柿中，由于锌片易失去电子，因此作为负极，相对而言，铜片不易失去电子，因此作为正极，故D正确。
故选D。
多选题
16、在下列四组数据中，符合生活实际情况的是（　　）
A．25℃的室内温度让人感觉温暖而舒适B．教室里正常发光的日光灯电流约0.2A
C．对人体的安全电压为36VD．我国常用1号干电池的电压是1.5V
答案：ABD
A．室内温度让人感觉最温暖而舒适是23℃，25℃与23℃很接近，故A符合题意；
B．教室里正常发光的日光灯功率约40W，电压220V，根据I=PU知，通过日光灯的电流约0.2A，故B符合题意；
C．对人体的安全电压为不高于36V，故C不符合题意；
D．我国常用1号、2号、5号、7号干电池的电压都是1.5V，故D符合题意。
故选ABD。
17、物理就在我们身边，下列关于身边的物理数据的估计，正确的是（　　）
A．教室内电风扇的电压大约220V
B．家用空调正常工作的电流约5A
C．对人体的安全电压大约是36V
D．人干燥时的电阻大约是1000Ω
答案：AB
A．我国电路的电压为220V，所以教室内电风扇的电压大约220V，故A正确；
B．家用空调工作时的电流比较大，约为5A左右，故B正确；
C．对人体的安全电压是不高于36V，而不是等于36V，故C错误；
D．在干燥环境中，人体的电阻大约在2kΩ左右，故D错误。
故选AB。
18、下列说法中正确的是（  ）
A．原子是由带正电的原子核和带负电的核外电子构成的
B．由于绝缘体内没有电荷，因此绝缘体不容易导电
C．用电器中有电流通过，它两端就一定有电压
D．金属以及酸碱盐的水溶液容易导电，是因为他们有大量的自由电荷
答案：ACD
A．原子核由带正电的质子和不带电的中子组成，原子是由带正电的原子核和带负电的核外电子构成的，故A正确；
B．由于绝缘体内缺少能够自由移动的电荷，因此绝缘体不容易导电，故B不正确；
C．电压是使电荷定向移动形成电流的原因，电路中有电流，则电路两端一定有电压，故C正确；
D．金属容易导电靠的是大量的自由电子；酸碱盐的水溶液导电靠的就是大量的正负离子，故D正确。
故选ACD。
19、如图所示，某班同学在“探究串联电路电压规律”，电源、导线、开关正常良好，各小组电路连接都没有问题，且各连接点接触良好，闭合开关后有几个小组出现了两灯均不发光的情况，且只有一个灯泡出现了故障，不同小组的同学用不同的方法进行故障检查。下面是不同小组同学的做法、现象以及做出的判断，其中正确的是（  ）

A．将电流表并联在A、B两点时两灯均不亮，判断L2断路
B．将一段导线并联在A、B两点时两灯均不亮，判断L1断路
C．将另外一个小灯泡L3并联在A、B两点时有两灯发光，判断L1断路
D．将电压表并联在B、D两点时电压表示数为电源电压，判断L1断路
答案：AC
A．将电流表并联在A、B两点时，A、B之间是接通的，两灯均不亮，说明电路的其他部分是断路的，可能L2断路，故A正确；
B．将一段导线并联在A、B两点时，A、B之间是接通的，两灯均不亮，说明电路的其他部分是断路的，可能L2断路，故B错误；
C．将另外一个小灯泡L3并联在A、B两点时有两灯发光，这说明电路是通路，所以故障可能L1断路，故C正确；
D．将电压表并联在B、D两点时电压表示数为电源电压，说明电压表与电源是接通的，可能是L2断路，故D错误。
故选AC。
20、下列有关电和热现象的说法中，错误的是（　　）
A．移动的电荷一定形成电流
B．电路中有电压时，就一定有电流
C．内能小的物体也可能将热量传递给内能大的物体
D．0oC的冰熔化成0oC的水，由于温度不变，所以它的内能不变
答案：ABD
A．根据电流的定义可知，自由电荷的定向移动形成电流，故A错误，符合题意；
B．电路中有电压时，不一定有电流，还需要电路是通路才会有电流，故B错误，符合题意；
C．热传递是热量由温度高的物体向温度低的物体传递，内能的大小与物体的质量、温度和状态有关，内能小的物体温度也可能比内能大的物体温度高，因此内能小的物体有可能将热量传递给内能大的物体，故C正确，不符合题意；
D．0℃的冰熔化成0℃的水，虽然温度不变，由于熔化需要吸收热量，因此它的内能增大，故D错误，符合题意。
故选ABD。
21、下列说法正确的是（　　）
A．电流是电荷做定向移动形成的
B．正电荷定向移动的方向为电流的方向
C．只要电路两端有电压，电路中就有电流
D．通过导体的电流越大，这段导体的电阻就越小
答案：AB
A．电荷的定向移动才能形成电流，故A正确；
B．物理学中规定正电荷定向移动的方向为电流方向，故B正确；
C．电路中有电压，如果电路是断路，电路中没有电流，故C错误；
D．电阻大小与导体的材料、长度、横截面积有关，与导体中的电流、导体两端的电压大小无关，通过导体的电流越大，这段导体的电阻不变，故D错误。
故选B。
22、如图所示的电路中，闭合开关S1、S2，小灯泡L1和L2正常发光，电流表和电压表均有示数，下列关于该电路的说法正确的是（  ）

A．电流表测量干路中的电流
B．自由电子在L1中的移动方向是从右向左
C．取下L1时，L2正常发光
D．只断开开关S2时，电压表无示数
答案：ACD
A．由图知，闭合开关S1、S2，两灯并联，电流表测量干路电流，故A正确；
B．电流方向与电子定向移动方向相反，图中电流从L1的有端流入，左端流出，则自由电子在L1中的移动方向是从左向右，故B错误；
C．两灯并联、正常发光，互不影响，取下L1时，L2两端的电压不变，则L2还正常发光，故C正确；
D．闭合开关S1、S2时，两灯并联，电压表并联在L2两端，只断开开关S2时，支路L2断开，所以电压表无示数，故D正确。
故选ACD。
23、半导体材料有着广泛的应用，下列物体中应用了半导体材料的是
A．输电线B．电话机C．计算机D．电视机
答案：BCD
分析：半导体的导电性能介于导体和绝缘体之间，具有一些特殊的物理性质，用于制作二极管、三极管、集成电路．
解：电话机、电脑、电视机中都有集成电路，集成了很多半导体元件，故B、C、D符合题意；半导体的导电性能介于导体和绝缘体之间，用来做输电线，会损失一部分电能，故A不符合题意；
故BCD选项正确．
24、如图所示，当开关S2闭合，S1、S3断开时，电压表的示数为U1，当开关S2断开时，S1、S3闭合时，电压表示数为U2，则有（  ）

A．U1=U2B．U1<U2
C．U1>U2D．U1时L1L2串联，U2时L1L2并联
答案：BD
如图，当开关S2闭合，S1、S3断开时，L1、L2串联，电压表测灯泡L2的电压，示数为U1；当开关S2断开时，S1、S3闭合时，L1、L2并联，电压表测电源电压，示数为U2，因此U1<U2，故BD符合题意，AC不符合题意。
故选BD。
25、如图所示电路，电源电压恒定，各元件位置不变。下列说法正确的是（　　）

A．只闭合开关S时，灯L1与L2串联，电流表A1可测出通过灯L1的电流
B．只闭合开关S时，只有灯L1工作，电压表有示数
C．闭合开关S、S1时，电压表可测出灯L1两端的电压
D．闭合开关S、S1时，若灯L2断路，灯L1仍然能继续工作
答案：CD
AB．由电路图可知，只闭合开关S时，灯泡L2断路，电路为灯泡L1的简单电路，电压表正负接线柱不能与电源两极相连，因此电压表示数为0，故AB错误；
CD．由电路图可知，闭合开关S、S1时，两灯泡并联，电流表A1测量干路电流，电流表A2测量通过灯泡L2的电流，电压表测量L1两端电压或L2两端电源或电源电压，因并联电路各支路互不影响，所以当灯L2断路时，灯L1仍然能继续工作，故CD正确。
故选CD。
填空题
26、在如图所示的电路中，电源电压保持不变，闭合开关S后，当滑片P向___________（选填“左”、“右”）移动时，电流表示数将变小。当滑片P分别在滑动变阻器的两个端点a和d、中点c和图中b位置时，电压表示数按从小到大顺序分别为0V、2V、3V和4V，则在图示b位置时电压表示数应为___________V。

答案：     右     2
[1]连接滑动变阻器时，断开开关划片移到阻值最大处，因此滑片P应该向右移动。
[2]由此电路图可以看出电压表测的是滑动变阻器的电压，根据串联分压原理，导体电阻越大，导体两端所分电压越大，所以当滑片移到b处时电压为2V。
27、如图所示是一款网红发光杯，当杯内倒入的液体是 ___________（填“导体”或“绝缘体”）时，就会连通杯底电路，使 ___________材料制成的LED灯发光。LED灯又叫发光二极管，除了可以发光，其导电性上的最大的特性就是 ___________。

答案：     导体     半导体     单向导电性
[1][2]由于导体容易导电，所以当杯内倒入的液体是导体时，就会连通杯底电路，使得LED发光，LED灯是由半导体材料制成的。
[3]半导体除了可以发光，其导电性上的最大的特性就是单向导电性。
28、一节新干电池的电压为________伏，手电筒中小灯与控制它的开关是______连接的（选填“串联”或“并联”）。物理学中规定电流的方向是从电源的__________极通过导体流向负极。
答案：     1.5     串     正
[1]由常见的电压可知，一节新干电池的电压为1.5V。
[2]为了控制灯泡的亮、灭，手电筒中的小灯与控制它的开关应串联连接。
[3]在电源的外部，电流方向是从电源正极流向负极。
29、图甲所示电流表的示数是 ___________A，图乙所示电压表的示数是 ___________V；若在某次测量中出现图丙所示情形，其原因可能是 ___________。

答案：     0.24     12.5     电流表的量程选小了
[1]图甲中电流表使用的量程为0～0.6A，每一个小格代表0.02A，电流表示数为I=0.24A。
[2]图乙中电压表使用的量程为0～15V，每一个小格代表0.5V，电压表示数为U=12.5V。
[3]图丙中电流表使用的量程为0～0.6A，指针偏转超过了最大刻度，这说明电流表的量程选小了。
30、如图甲所示电路，电灯的连接方式是 ___________。当闭合开关后，两个电压表指针均图乙所示，则灯L1两端的电压为 ___________V，灯L2两端的电压为 ___________V。

答案：     串联     6     1.5
[1]由电路图可知，两灯串联，电压表V1测电源电压；电压表V2测L2两端的电压。
[2] [3]根据串联电路的电压规律可知，电压表V1的示数应大于电压表V2的示数，而两电压表指针位置相同，则说明两表所选量程不同，所以，电压表V1选用的量程是0～15V，其分度值是0.5V，读数为7.5V，即电源电压
U=7.5V
电压表V2选用的量程是0～3V，其分度值是0.1V，读数为1.5V，即L2两端的电压
U2=1.5V
则L1两端的电压
U1=U﹣U2=7.5V﹣1.5V=6V
