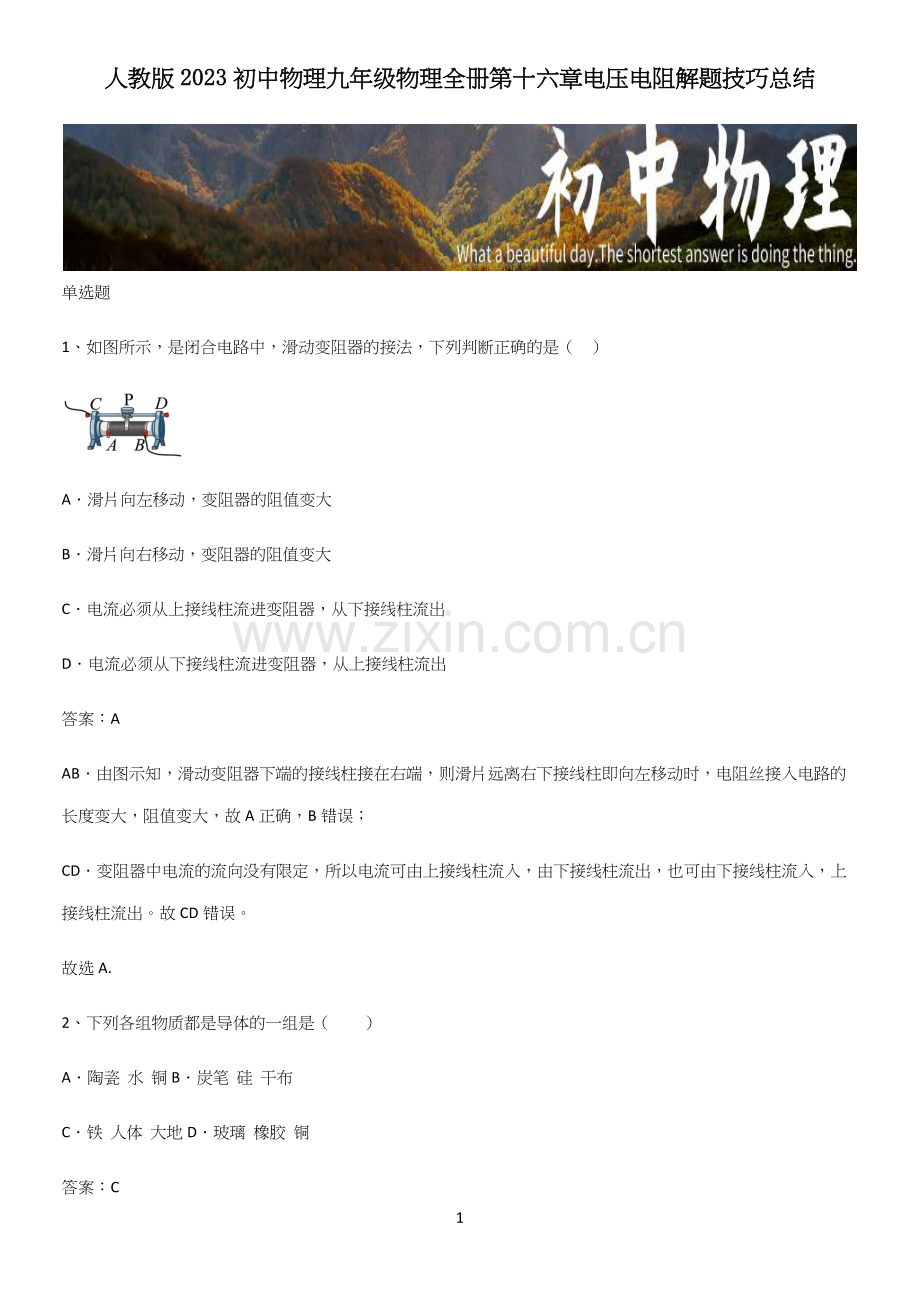

人教版2023初中物理九年级物理全册第十六章电压电阻解题技巧总结

1

单选题
1、如图所示，是闭合电路中，滑动变阻器的接法，下列判断正确的是（    ）

A．滑片向左移动，变阻器的阻值变大
B．滑片向右移动，变阻器的阻值变大
C．电流必须从上接线柱流进变阻器，从下接线柱流出
D．电流必须从下接线柱流进变阻器，从上接线柱流出
答案：A
AB．由图示知，滑动变阻器下端的接线柱接在右端，则滑片远离右下接线柱即向左移动时，电阻丝接入电路的长度变大，阻值变大，故A正确，B错误；
CD．变阻器中电流的流向没有限定，所以电流可由上接线柱流入，由下接线柱流出，也可由下接线柱流入，上接线柱流出。故CD错误。
故选A.
2、下列各组物质都是导体的一组是（　　）
A．陶瓷  水  铜B．炭笔  硅  干布
C．铁  人体  大地D．玻璃  橡胶  铜
答案：C

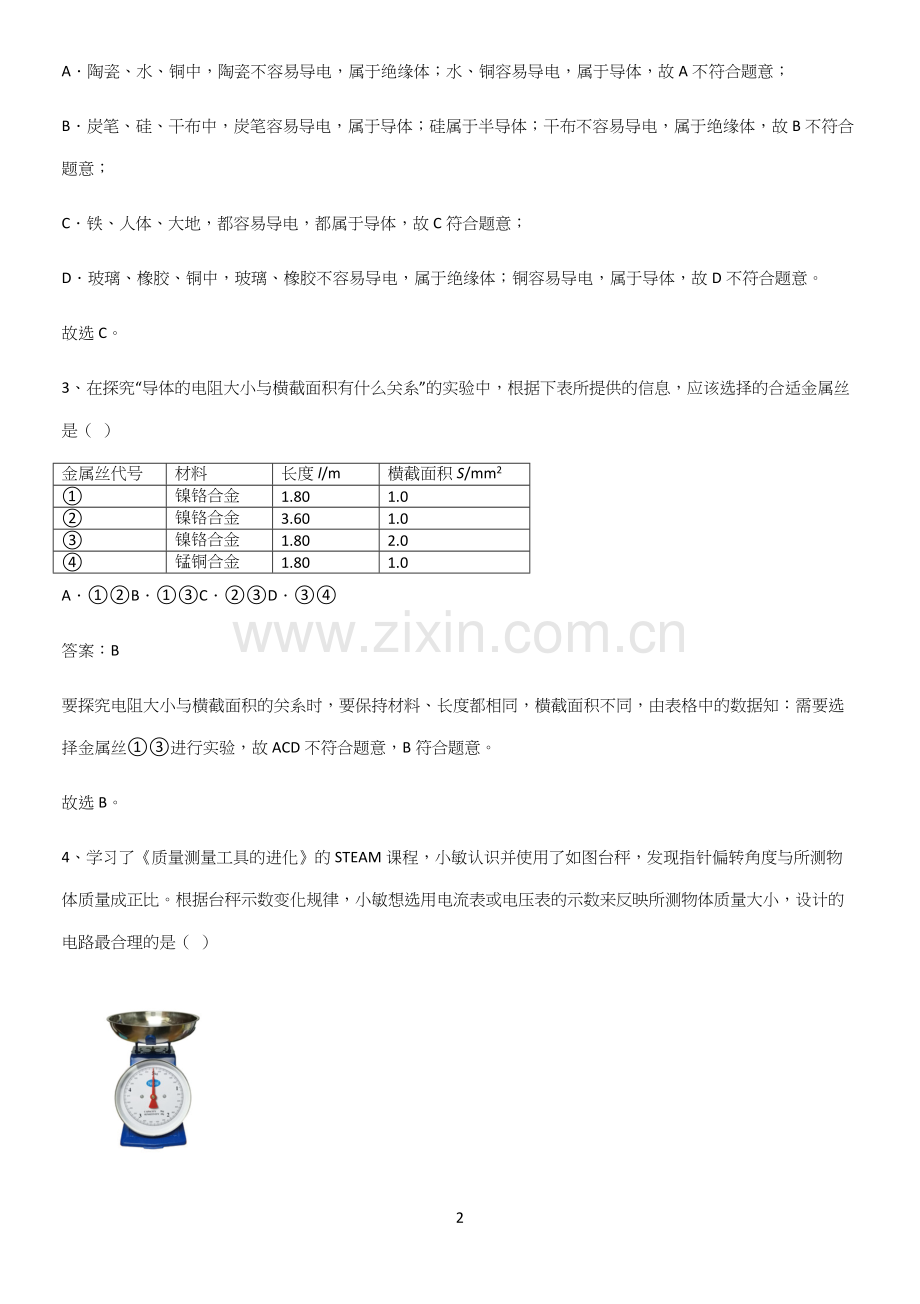

A．陶瓷、水、铜中，陶瓷不容易导电，属于绝缘体；水、铜容易导电，属于导体，故A不符合题意；
B．炭笔、硅、干布中，炭笔容易导电，属于导体；硅属于半导体；干布不容易导电，属于绝缘体，故B不符合题意；
C．铁、人体、大地，都容易导电，都属于导体，故C符合题意；
D．玻璃、橡胶、铜中，玻璃、橡胶不容易导电，属于绝缘体；铜容易导电，属于导体，故D不符合题意。
故选C。
3、在探究“导体的电阻大小与横截面积有什么关系”的实验中，根据下表所提供的信息，应该选择的合适金属丝是（  ）
金属丝代号
材料
长度l/m
横截面积S/mm2
①
镍铬合金
1.80
1.0
②
镍铬合金
3.60
1.0
③
镍铬合金
1.80
2.0
④
锰铜合金
1.80
1.0
A．①②B．①③C．②③D．③④
答案：B
要探究电阻大小与横截面积的关系时，要保持材料、长度都相同，横截面积不同，由表格中的数据知：需要选择金属丝①③进行实验，故ACD不符合题意，B符合题意。
故选B。
4、学习了《质量测量工具的进化》的STEAM课程，小敏认识并使用了如图台秤，发现指针偏转角度与所测物体质量成正比。根据台秤示数变化规律，小敏想选用电流表或电压表的示数来反映所测物体质量大小，设计的电路最合理的是（  ）

A．B．
C．D．
答案：B
A．图中电阻R0和变阻器R串联，电压表测量R两端的电压，由串联电路电压的规律和欧姆定律得到电压表的示数
Uv=U-U0=U-IR0=U-UR0R+R0
由上式可知，电压表示数Uv和R不成正比，故A不符合题意；
B．图中电阻R0和变阻器R串联，电压表测量R上端的电压，因为电压表内阻很大，在电路中相当于开路，滑片移动过程中，电路的总电阻不变，由I=UR可知，电路中的电流不变，因此电压表的示数为Uv=IR滑入，所以Uv和R滑入成正比，故B符合题意；
CD．图中电阻R0和变阻器R串联，电流表测量电路中的电流，电流表的示数为
I=UR0+R
所以I与R不成正比，故CD不符合题意。
故选B。
5、如图所示，甲验电器的金属箔片张开，乙验电器的金属箔片闭合。用绝缘手套选取以下哪种材料连接两验电器的金属球，可以观察到乙验电器的金属箔片张开（　　）

A．干木条B．橡胶棒C．玻璃棒D．石墨棒
答案：D
验电器甲金属箔张开，说明甲带电。连接两验电器的金属球，原来不带电的验电器乙金属箔张开，说明验电器乙带上了电，所以连接甲乙的物体应该是导体，干木条、橡胶棒、玻璃棒都是绝缘体，石墨棒是导体，故ABC不符合题意，D符合题意。
故选D。
6、在探究“影响电阻大小的因素”实验中，小明设计如图所示电路。a、b、c、d四根电阻丝的规格、材料如表所示，则（  ）
①研究电阻与长度的关系可以选c和d
②研究电阻与横截面积的关系可以选a和c
③研究电阻与材料的关系可以选a和b
编号
材料
长度/m
横截面积/mm2
a
锰铜合金
0.5
1
b
镍铬合金
0.5
1
c
镍铬合金
0.5
0.5
d
镍铬合金
1
0.5
A．①③正确B．①②正确C．②③正确D．①②③均正确
答案：A
①研究电阻与长度的关系时，需要控制导体的材料和横截面积均相同，长度不同，由表格信息可知，电阻丝c、d的材料、横截面积均相同、而长度不同，所以研究电阻与长度的关系可以选c和d，故①正确；
②要探究电阻大小跟导体的横截面积的关系，需要控制导体的材料和长度均相同，而横截面积不同；由表格信息可知，电阻丝b、c的长度、材料均相同，粗细不同，因此应选用电阻丝b、c分别接入电路中，故②错误；
③研究电阻与材料的关系时，应选择两条长度、横截面积都相同，而材料不同的电阻丝，因此应选用电阻丝a、b分别接入电路中，故③正确。
通过以上分析可知只有①③正确。故BCD不符合题意，A符合题意。
故选A。
7、按如图所示连接好电路，闭合开关后发现小灯泡L1和L2均不发光，电流表无示数。现用电压表检测电路故障，用电压表分别测得bc、de、af间的电压为0V、3V、3V，由此可以判断电路故障可能是（  ）

A．L1短路B．L2短路C．L1断路D．L2断路
答案：C
AB．如果L1短路或L2短路，会有一个灯泡发光，题目中小灯泡L1和L2均不发光，故AB不符合题意；
C．如果L1断路，用电压表分别测得bc、de、af间的电压为0V、3V、3V，故C符合题意；
D．如果L2断路，电压表测得bc间的电压是3V，电压表测得de间的电压是0V，故D不符合题意。
故选C。
8、利用如图所示的电路探究影响导体电阻大小的因素，演示板上固定有a、b、c、d四根合金丝，长度关系为La=Lb=12Lc=12Ld，横截面积关系为Sa=Sb=Sc=12Sd，其中a、c、d均为镍铬合金丝，b为锰铜合金丝。将导线P、Q分别接在同一根合金丝两端的接线柱上，下列说法正确的是（  ）

A．选用a和b进行实验，可以探究导体电阻跟导体材料的关系
B．选用c和d进行实验，可以探究导体电阻跟导体长度的关系
C．选用a和c进行实验，可以探究导体电阻跟横截面积的关系
D．选用b和d进行实验，可以探究导体电阻跟导体材料的关系
答案：A
a、b、c、d四根合金丝，a、c、d均为镍铬合金丝，b为锰铜合金丝，长度关系为
La=Lb=12Lc=12Ld
横截面积关系为
Sa=Sb=Sc=12Sd
A．选用a和b进行实验，a和b长度相同，横截面相同，材料不同，因此根据控制变量法，可以探究导体电阻跟导体材料的关系，故A正确；
B．选用c和d进行实验，c和d长度相同，横截面不相同，材料相同，因此根据控制变量法，可以探究导体电阻跟导体横截面的关系，故B错误；
C．选用a和c进行实验，a和c长度不相同，横截面相同，材料不同，因此根据控制变量法，可以探究导体电阻跟长度的关系，故C错误；
D．选用b和d进行实验，b和d长度不相同，横截面不相同，材料不同，有多个变量，无法得出结果，故D错误。
故选A。
9、如图所示，当开关S1、S2闭合时，两灯都能正常发光，当开关S2断开时（  ）

A．电压表示数变小B．电压表示数不变
C．电流表示数变大D．电流表示数不变
答案：B
AB．由电路图可知，两灯泡并联，开关S1控制干路，开关S2控制L2支路，电压表测电源的电压，电流表测电路中的总电流，因电源的电压不变，所以，开关S1闭合，S2断开前后，电压表的示数不变，故B符合题意，A不符合题意；
CD．两个开关都闭合时，电流表测电路中的总电流，开关S1闭合，S2断开时，电流表测量通过L1的电流，根据并联电路的电流关系可知，电流表的示数变小，故CD不符合题意。
故选B。
10、某同学利用表格中的几种导体探究影响导体电阻大小的因素。下列说法正确的是（　　）
导体代号
长度m
横截面积/mm2
材料
①
1.0
0.2
锰铜
②
1.0
0.4
锰铜
③
0.5
0.4
锰铜
④
1.0
0.4
镍铬合金
A．为检验“导体电阻跟导体长度有关”的猜想，应选用导体①与②
B．为检验“导体电阻跟导体长度有关”的猜想，应选用导体①与③
C．为检验“导体电阻跟导体横截面积有关”的猜想，应选用导体①与④
D．为检验“导体电阻跟导体材料有关”的猜想，应选用导体②与④
答案：D
AB．为检验“导体电阻跟导体长度有关”的猜想，应控制导体的材料和横截面积相同，长度不同，应选用导体②和③，故AB错误；
C．为检验“导体电阻跟导体横截面积有关”的猜想，应控制导体的材料和长度相同，横截面积不同，应选用导体①和②，故C错误；
D．为检验“导体电阻跟导体材料有关”的猜想，应控制导体的长度和横截面积相同，材料不同，应选用导体②与④，故D正确、
故选D。
11、小明测量不同型号铅笔在纸上涂划所得线条的电阻，实验步骤如下：
(1)用铅笔在纸上画出两段长为15cm的线条，在其中一段线条上重复涂划3次，另一段6次；
(2)换用不同型号铅笔重复(1)的操作，得到多组等长等宽的线条如图；
(3)测出每段线条两端的电阻记录在表中。
铅笔型号
线条两端电阻（MΩ）
重复涂划次数（次）
2B
4B
6B
8B
9B

碳含量%由低到高
3
①
0.79
0.67
0.49
③
6
②
0.65
0.43
0.28
④
根据实验数据，可推测电阻最小的是（  ）
A．①B．②C．③D．④
答案：D
由表格数据可知，重复涂划次数相同时，铅笔的含碳量越高则电阻越小，铅笔的含碳量相同时，重复涂划次数越多则电阻越小，故电阻最小的是④。
故选D。
12、图所示的电路中，电阻阻值R1<R2。开关S闭合后，R1、R2两端的电压分别为U1、U2，通过R1、R2的电流分别为I1、I2。下列判断正确的是（  ）

A．U1>U2B．U1<U2C．I1>I2D．I1=I2
答案：C
AB．由图可知，两电阻并联，根据并联电路电压特点可知，U1=U2，故AB错误；
CD．两电阻两端的电压相等，I1R1=I2R2，由于R1<R2，所以I1>I2，故C正确，D错误。
故选C。
13、将铜片和锌片放入装有盐水的烧杯中，就成了一个自制电池，用导线将电压表与铜片、锌片相连，测量这个自制电池的电压，如图所示。以下说法正确的是（　　）

A．锌片是电池的正极B．这个电池的电压为6V
C．这个电池的电压为3VD．这个电池的电压为0.6V
答案：D
A．由图可知，铜片连接电压表的正接线柱，所以铜片是电池的正极，故A错误；
BCD．由图可知，电压表的量程为0~3V，分度值为0.1V，故电压表示数为0.6V，即这个电池的电压为0.6V，故BC错误，D正确。
故选D。
14、如图所示电路中，当只闭合开关S2时，电流表、电压表均正常工作，下列说法错误的是（  ）

A．只闭合开关S2时，R1和R2串联，电压表测R2两端电压
B．只闭合开关S1和S2时，电压表示数为零
C．只闭合开关S1和S3时，电压表示数为电源电压
D．同时闭合开关S2和S3时，电路将发生短路
答案：C
A．只闭合开关S2时，R1和R2串联，电压表测R2两端电压，电流表测量电路中的电流，故A正确，不符合题意；
B．只闭合开关S1和S2时，电压表和电阻R2被短路，电压表的示数为0，故B正确，不符合题意；
C．只闭合开关S1和S3时，R1和R2并联，电压表正负接线柱接反了，无法测量电压，故C错误，符合题意；
D．同时闭合开关S2和S3时，电源的两端被导线直接连通，电路将发生短路，故D正确，不符合题意。
故选C。
15、用如图所示电路探究串联电路的电压规律，下列说法正确的是（　　）

A．电压表不能直接测量电源电压
B．若测量L1两端电压，需将电压表并联在a、b两点间，且电压表正接线柱接a点
C．实验得到的结论为：串联电路电压处处相等
D．改变两个小灯泡的规格，重复实验，是为了减小实验误差
答案：B
A．电压表可以并联在电源两端，直接测量电源电压，A错误；
B．若测量L1两端电压，需将电压表并联在L1两端，即a、b两点间，且电压表正接线柱接a点，负接线柱接b点，保证电流从正接线柱流入，负接线柱流出，B正确；
C．实验得到的结论为：串联电路，电源电压等于各用电器两端电压之和，C错误；
D．改变两个小灯泡的规格，重复实验，是为了得到普遍规律，D错误。
故选B。
多选题
16、公路检查站的“地磅”可以检测货车是否超载。如图是某种地磅的工作原理图，滑片P可在竖直放置的电阻R上滑动，当货车质量增大时，电表示数随之增大，由电表改装成的显示器的示数也增大。下列判断正确的是（  ）

A．接线柱“1”应与“3”连接
B．接线柱“2”应与“3”连接
C．“显示器”由电压表改装而成
D．“显示器”由电流表改装而成
答案：BD
CD．由图可知，显示器要串联在电路中，因此是用电流表改装而成。故C错误，D正确；
AB．当货车质量增大时，滑片向下滑动，已知此时显示器的示数增加，即电路中的电流增大，由欧姆定律可知，电路的总电阻应变小，即滑片P向下滑动时，滑动变阻器接入电路的阻值应变小，因此接线柱“2”应与“3”连接，故A错误，B正确。
故选BD。
17、关于下列图中相关物理知识的运用，正确的是（　　）
A．液体温度计的量程应在测温液体的熔、沸点之间
B．冬天，暖气片用热水取暖，利用了水的比热容大
C．火箭使用液态氢作燃料，主要是液氢的热值更大
D．滑动变阻器通过改变导体的横截面积来改变电阻
答案：ABC
A．温度计是根据液体热胀冷缩性制成的，测量温度时，液泡内物质必须是液态的，所以液体温度计的量程应在测温液体的熔、沸点之间，故A正确；
B．因为水的比热容大，相同质量的水和其它物质比较，降低相同的温度，水放出的热量多，所以冬季用热水取暖，故B正确；
C．运载火箭采用液态氢作为火箭的燃料，原因是液态氢具有较高的热值，与其他燃料相比，完全燃烧相同质量的液态氢时，可以释放出更多的热量，故C正确；
D．滑动变阻器接入电路，不能改变电阻丝的材料、横截面积和温度，只能通过移动滑片改变连入电路电阻丝的长度，改变接入电路的电阻，故D错误。
故选ABC。
18、小明探究串联电路的电压规律，连接了如图所示的电路，下列做法正确的是（　　）

A．闭合开关S，电压表测量L2两端的电压
B．只将导线①的下端改接到L1右端，闭合开关S，电压表测量L2两端的电压
C．只将导线①的下端改接到L1左端，闭合开关S，电压表测量L1和L2的总电压
D．只将导线②的下端改接到L1左端，闭合开关S，电压表测量L1两端的电压
答案：ABC
A．如图所示，电压表直接并联在灯泡L2两端，故电压表测量灯泡L2的电压，故A正确；
B．只将导线①的下端改接到L1右端，此时电压表仍然直接并联在L2两端，测量灯泡L2的电压，故B正确；
C．只将导线①的下端改接到L1左端，闭合开关S，此时电压表直接并联在L1、L2两端，故电压表测量L1和L2的总电压，故C正确；
D．只将导线②的下端改接到L1左端，闭合开关S，电压表的正负接线柱接反了，不能够测量灯泡L1的电压，故D错误。
故选ABC。
19、如图所示，L1和L2两灯均正常发光，“〇”处连接了电流表、电压表测量电路中的电流、电压，则以下判断正确的有（  ）

A．a为电压表，b为电流表B．b为电压表，c为电流表
C．c为电流表，a为电压表D．a为电流表，c为电压表
答案：BC
在电路中，电压表应并联使用，如果将电压表串联在电路中，相当于开路；电流表应串联使用，如果将电流表与被测电路并联，则会造成被测用电器短路。由图可知a表跟灯泡L1并联，所以应为电压表；b表与灯泡L2并联，应为电压表；c表跟灯泡L2串联，所以应为电流表，故AD错误，BC正确。
故选BC。
20、如图：开关闭合后发生的现象是（　　）

A．灯不亮，电流表烧坏B．灯不亮，电流表无明显偏转
C．灯不亮，电压表有示数D．灯亮，电流表、电压表都有示数
答案：BC
由图得，灯泡、电流表、电压表串联，电压表内阻很大，连入电路时相当于开路，通过的电流很小，所以灯不亮，电流表的示数几乎为零；但电压表两接线柱通过灯丝和导线接在了电源的两极上，测量电源电压，有示数，故AD不符合题意，BC符合题意。
故选BC。
21、在下列四组数据中，符合生活实际情况的是（　　）
A．25℃的室内温度让人感觉温暖而舒适B．教室里正常发光的日光灯电流约0.2A
C．对人体的安全电压为36VD．我国常用1号干电池的电压是1.5V
答案：ABD
A．室内温度让人感觉最温暖而舒适是23℃，25℃与23℃很接近，故A符合题意；
B．教室里正常发光的日光灯功率约40W，电压220V，根据I=PU知，通过日光灯的电流约0.2A，故B符合题意；
C．对人体的安全电压为不高于36V，故C不符合题意；
D．我国常用1号、2号、5号、7号干电池的电压都是1.5V，故D符合题意。
故选ABD。
22、下列说法中正确的是（　　）
A．电流是由正电荷定向移动形成的
B．规定正电荷定向移动的方向为电流方向
C．导体中的电流为零时，导体的电阻也为零
D．电压是电路中形成电流的原因
答案：BD
A．电荷的定向移动形成了电流，可以是正电荷，也可以是负电荷，故A错误；
B．科学家规定正电荷定向移动的方向为电流方向，故B正确；
C．电阻是导体本身的性质，与电流的大小、电压的大小无关，故C错误；
D．有电压才有可能存在电流，故电流的形成的原因是电压，故D正确。
故选BD。
23、如图的电路图，按照电路图连接好电路，闭合开关S，发现电流表和电压表的指针均没有偏转，电路中仅有一处故障，故障可能是（  ）

A．电阻R1断路
B．开关接线柱接触不良
C．滑动变阻器R断路
D．滑动变阻器R短路
答案：BC
由题意可知，电路连接正确，闭合开关S后，电流表和电压表无示数，则电压表并联以外的部分电路断路，即滑动变阻器R断路或开关断路，故AD不符合题意，BC符合题意。
故选BC。
24、如图所示，某班同学在“探究串联电路电压规律”，电源、导线、开关正常良好，各小组电路连接都没有问题，且各连接点接触良好，闭合开关后有几个小组出现了两灯均不发光的情况，且只有一个灯泡出现了故障，不同小组的同学用不同的方法进行故障检查。下面是不同小组同学的做法、现象以及做出的判断，其中正确的是（  ）

A．将电流表并联在A、B两点时两灯均不亮，判断L2断路
B．将一段导线并联在A、B两点时两灯均不亮，判断L1断路
C．将另外一个小灯泡L3并联在A、B两点时有两灯发光，判断L1断路
D．将电压表并联在B、D两点时电压表示数为电源电压，判断L1断路
答案：AC
A．将电流表并联在A、B两点时，A、B之间是接通的，两灯均不亮，说明电路的其他部分是断路的，可能L2断路，故A正确；
B．将一段导线并联在A、B两点时，A、B之间是接通的，两灯均不亮，说明电路的其他部分是断路的，可能L2断路，故B错误；
C．将另外一个小灯泡L3并联在A、B两点时有两灯发光，这说明电路是通路，所以故障可能L1断路，故C正确；
D．将电压表并联在B、D两点时电压表示数为电源电压，说明电压表与电源是接通的，可能是L2断路，故D错误。
故选AC。
25、下列有关电和热现象的说法中，错误的是（　　）
A．移动的电荷一定形成电流
B．电路中有电压时，就一定有电流
C．内能小的物体也可能将热量传递给内能大的物体
D．0oC的冰熔化成0oC的水，由于温度不变，所以它的内能不变
答案：ABD
A．根据电流的定义可知，自由电荷的定向移动形成电流，故A错误，符合题意；
B．电路中有电压时，不一定有电流，还需要电路是通路才会有电流，故B错误，符合题意；
C．热传递是热量由温度高的物体向温度低的物体传递，内能的大小与物体的质量、温度和状态有关，内能小的物体温度也可能比内能大的物体温度高，因此内能小的物体有可能将热量传递给内能大的物体，故C正确，不符合题意；
D．0℃的冰熔化成0℃的水，虽然温度不变，由于熔化需要吸收热量，因此它的内能增大，故D错误，符合题意。
故选ABD。
填空题
26、超导体___________（选填“能”或“不能”）用来做为电炉的发热线。各种插座、插头的外壳都采用了橡胶、塑料等材料，是因为这些材料都是良好的___________（选填“导体”“绝缘体”，或“半导体”）。
答案：     不能     绝缘体
[1]超导体的电阻为0，则电流通过超导体时不会产生热量，故不能用来作为电炉的发热丝。
[2]各种插座、插头的外壳都采用了橡胶、塑料等材料，是因为塑料和橡胶是绝缘体，可以防止触电、漏电。
27、在下图所示电路中，电源电压为U且保持不变。闭合开关S，电路正常工作。一段时间后，灯突然熄灭。若电路中只有一处故障，且只发生在灯L或电阻R处。

①为确定故障，小汇在ab或bc间并联接入电压表，闭合开关后，观察电压表示数确定故障。若电压表并联接入______两点间，闭合开关后，电压表示数为______，可判断R断路或L短路。
②为进一步确定故障，小汇在bd两点间并联接入电压表，观察闭合开关前后，电压表示数来确定故障。请写出闭合开关前后，电压表的示数及对应的故障。______
答案：     ab（或bc）     U（或0）     见详解
①[1][2]如果R断路，电压表接ab间，则电压表仍能与电源形成通路，所以电压表示数为电源电压U，根据串联电路分压规律，L两端电压为0；如果L短路，则L两端电压为0，根据串联电路分压规律，R两端电压为U。故如果R断路或L短路，电压表接ab，示数为U；电压表接bc，示数为0。
②[3]在bd两点间并联接入电压表，开关由断开到闭合，若电压表发生偏转，表明电压表与电源是通路，则灯泡发生了断路；若不发生偏转，则表明电压表与电源是断路，即R发生了断路或灯泡短路。
28、如图甲所示，是电流表的刻度盘，当指针如图所示时，读数是______，若把这个表接在图乙所示电路中使用，应接在______（填“a”或“b”）处。

答案：     0.24A     a
[1]电流表使用的是0～0.6A量程，分度值为0.02A，示数是0.24A。
[2]电流表应串联接入电路中，图乙中a与灯泡在一条支路上，此处是电流表。
29、滑动变阻器是靠改变电阻丝在电路中的______，逐渐改变连入电路的电阻大小，从而逐渐改变电路中的________大小的；如图，是某一电位器的结构示意图。当A、B接入电路，滑片P顺时针旋转时，电位器接入电路的电阻变_______。

答案：     长度     电流     小
[1]在导体的材料、横截面积不变的条件下，导体的电阻大小与导体的长度有关,长度越长，电阻越大。滑动变阻器是靠改变电阻丝在电路中的长度，逐渐改变连入电路的电阻大小。
[2]电阻是导体对电流的阻碍作用，通过改变连入电路的电阻大小，从而逐渐改变电路中的电流大小的。
[3]因为连入电路中的电阻丝是AP段，所以当顺时针转动旋钮触片时，AP段电阻丝变短，电位器接入电路的电阻变小。
30、如图甲所示，仅闭合开关S1，电压表示数如图乙；闭合S1、S2，两电流表的指针均如图丙所示。当S1、S2都闭合时，通过L1的电流为______A，灯L1两端的电压为______V；当仅闭合S1时，电流表A1的示数为______A。

答案：     0.28     6     1.12
[1][2][3]由图甲知，仅闭合开关S1，L1断路，只有L2连入电路中，电压表测电源电压；由图乙知，电压表使用0~15V的量程，分度值为0.5V，示数为6V，即电源电压为6V；由图甲可知，当S1、S2都闭合时，电流从正极流出，经过开关S1后分成两支路，一支通过L2，一支通过A2、L1、S2，汇合后经电流表A1回到电源负极，所以两灯是并联的；根据并联电路的电压特点可知灯L1两端的电压等于电源电压6V。此时A1测干路电流，A2测L1支路的电流，根据并联电路的电流特点知，A1示数应大于A2示数，而两电流表的指针位置相同，所以A1使用0~3A量程，分度值为0.1A，示数为1.4A，即干路电流为1.4A；A2使用0~0.6A量程，分度值为0.02A，示数为0.28A，即通过L1的电流为0.28A。根据并联电路中干路电流等于各支路电流之和可得，通过L2的电流为
I2=I-I1=1.4A-0.28A=1.12A
当仅闭合S1时，只有L2连入电路中，电流表A1的测L2的电流，因并联电路中各支路互不影响，所以通过L2的电流不变，即此时A1的示数为1.12A。
