人教版2023初中物理九年级物理全册第十五章电流和电路全部重要知识点.docx

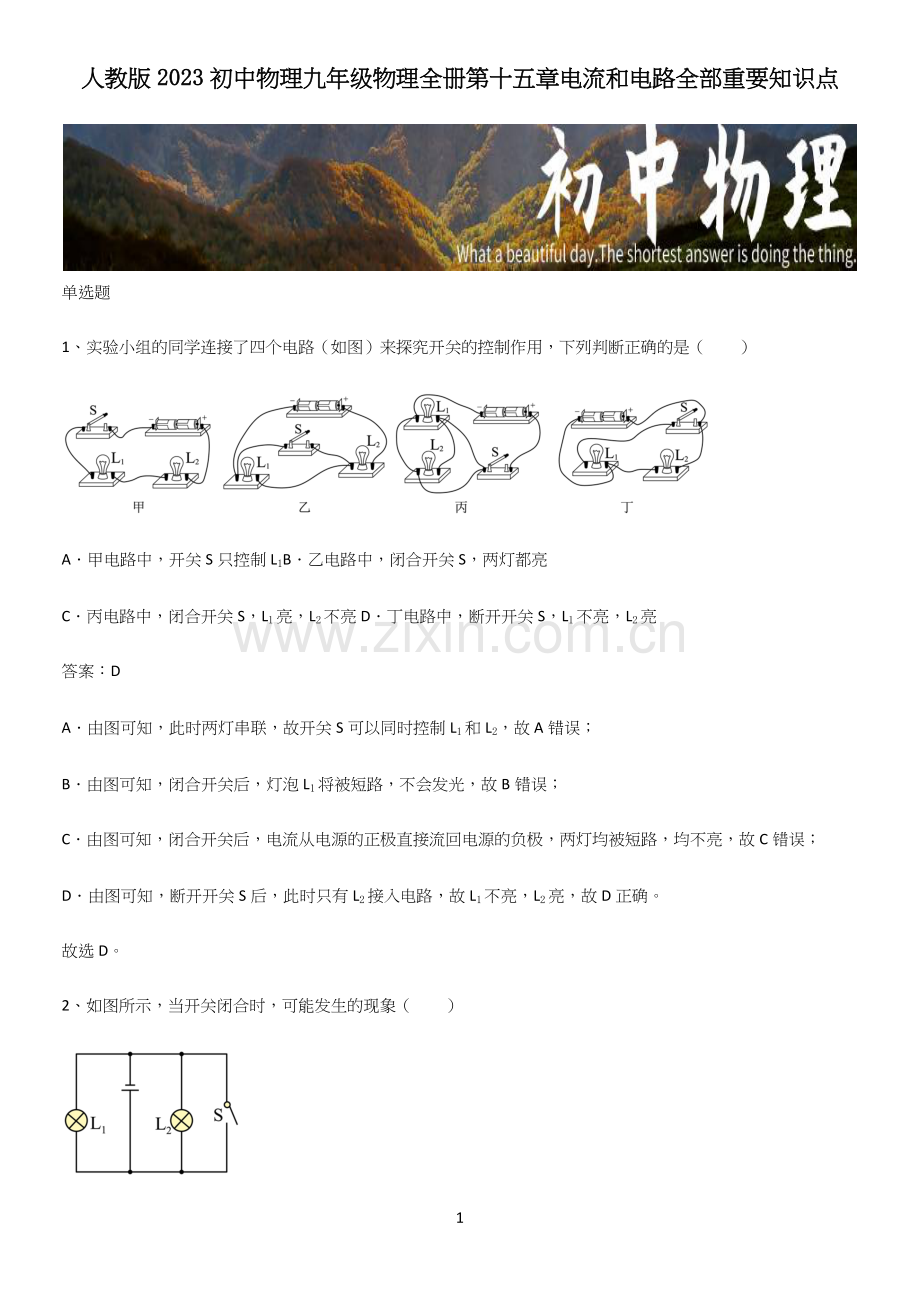

人教版2023初中物理九年级物理全册第十五章电流和电路全部重要知识点1单选题1、实验小组的同学连接了四个电路（如图）来探究开关的控制作用，下列判断正确的是（）A甲电路中，开关S只控制L1B乙电路中，闭合开关S，两灯都亮C丙电路中，闭合开关S，L1亮，L2不亮D丁电路中，断开开关S，L1不亮，L2亮答案：DA由图可知，此时两灯串联，故开关S可以同时控制L1和L2，故A错误；B由图可知，闭合开关后，灯泡L1将被短路，不会发光，故B错误；C由图可知，闭合开关后，电流从电源的正极直接流回电源的负极，两灯均被短路，均不亮，故C错误；D由图可知，断开开关S后，此时只有L2接入电路，故L1不亮，L2亮，故D正确。故选D。2、如图所示，当开关闭合时，可能发生的现象（）AL1发光，L2不发光BL1不发光，L2发光CL1、L2都发光DL1、L2都不发光答案：D开关闭合前，两灯并联，当开关闭合时，两灯短路，都不发光。故选D。3、如图所示中关于静电现象，说法正确的是（）A如图所示验电器是利用了同种电荷相互排斥的原理B如图所示丝绸摩擦玻璃棒，使玻璃棒和丝绸都带上正电C如图所示头发竖起是因为同种电荷相互吸引D如图所示细线悬挂的轻质泡沫塑料小球相互吸引，则两小球一定带有异种电荷答案：AA验电器的两个金属箔由于带同种电荷而张开，是根据同种电荷相互排斥的原理制成的，故A正确；B用丝绸摩擦玻璃棒时，玻璃棒失去电子带正电，丝绸获得电子带负电，故B错误；C头发竖起是因为头发带上了同种电荷，同种电荷相互排斥，故C错误；D细线悬挂的轻质泡沫塑料小球相互吸引，可能是由于异种电荷相互吸引，两小球带有异种电荷；也可能是由于带电体可以吸引轻小物体，一个带电，另一个不带电，故D错误。故选A。4、如图所示是一位同学连接的电路。闭合开关后，下列对各元件状况的判断正确的是（）A灯L1不亮B灯L2不亮C电流表无示数D电池也被烧坏答案：A由图中电路可知，电流表于L1并联，再与L2串联，因电流表内阻内很小，相当于一根导线，故L1被短路，电流表测通过L2的电流。所以，闭合开关后，L1不亮，L2亮，电流表测通过L2的电流，有示数，电池不会被烧坏。故选A。5、如图所示为部分电路结构，若用一根导线在a、b、c、d四个接线柱之间连接，则下列分析正确的是（）A若a与b，c与d连接，则只有L1发光B若a与b，b与d连接，则只有L2发光C若a与b，b与c连接，则L1、L2并联D若a与b，b与d连接，则L1、L2串联答案：AA若a与b，c与d连接，由于c与d连接将灯泡L2短路，则只有L1发光。故A正确；BD若a与b，b与d连接，由于b与d连接电流不经过用电器，引起电源短路，故灯泡均不发光。故BD错误；C若a与b，b与c连接，由于b与c连接将灯泡L1短路，则只有L2发光。故C错误。故选A。6、戴口罩是防止新冠病毒传播的有效措施之一，如图所示，医用外科口罩由口罩体、鼻夹、口罩带组成，口罩体采用三层工艺制成，下列说法正确的是（）A新冠病毒随飞沫传播是一种分子运动B过滤效率高，是因为口罩材料分子之间没有空隙C口罩体中带有静电的熔喷布具有吸引轻小物体的性质D佩戴口罩时，轻压鼻夹能使其与鼻梁贴合，说明鼻夹材料具有很好的弹性答案：CA分子的运动是微观的，肉眼是看不到的，新冠病毒随飞沫传播不是分子运动，故A错误；B过滤效率高，是因为口罩材料分子之间空隙比较小，故B错误；C带电体具有吸引轻小物质的性质，口罩体中带有静电的熔喷布具有吸引轻小物体的性质，故C正确；D佩戴口罩时，轻压鼻夹能使其与鼻梁贴合，说明鼻夹材料具有很好的塑性，故D错误。故选C。7、新冠病毒疫情防控期间，为保障小区内居民安全，小区门口安装了车辆识别系统，小区内部车辆门禁系统可以自动识别栏杆抬起，外部车辆不能被识别，需要工作人员检测后，按钮视为手动开关，其工作原理图可以表示为（）ABCD答案：A小区内部车辆门禁系统可以自动识别将门打开，外部车辆需要门卫人员按动按钮才能将门打开，若将门禁系统看作一个自动开关，按钮看作一个手动开关，则两个开关单独都能打开大门，即两个开关并联后再与电动机串联，故A符合题意，BCD不符合题意。故选A。8、有一种自动控制的楼道灯，用表示“声敏”开关，有声音时闭合；用表示“光敏”开关，楼道光线非常暗时闭合。在晚上楼道内有人走动发出声音时，“光敏”和“声敏”开关都闭合灯才亮。下列图中能实现以上功能的是（）ABCD答案：B根据题意可知声控开关和光控开关串联后同时控制灯泡的。A图中两开关虽然串联，但是开关不闭合灯泡能亮，如果开关都闭合时则灯泡被短路，故A不符合题意；B图中两开关串联，符合题意；C光控开关与灯串联后再与声控开关并联，晚上光线非常暗时光控开关闭合灯亮，但如果此时有了声音，声控开关闭合，则会将灯泡短路，故C不符合题意；D声控开关与灯串联后与再光控开关并联，不论白天还是夜间，只要有声音灯泡就能发光，而在晚上光线非常暗的时候，光控开关闭合又会将灯泡短路，故D不符合题意。故选B。9、“践行低碳环保，倡导绿色出行”，常德市城区共享单车、共享电动车、电动公共汽车为市民的绿色出行提供了方便。电动公共汽车的动力来源于电动机，前后两门（电路开关）中任意一个门没有关闭好，电动公共汽车都无法行驶。图中符合要求的电路是（）ABCD答案：CA若后门没有关好，汽车可以行使，后门关好后，电动机短路，无法行驶，故A不符合题意；B若后门没有关好，汽车可以行使，后门关好后，电动机短路，无法行驶，故B不符合题意；C只有前门和后门同时关上，故C符合题意；D前门或者后门只要关上一个，汽车就行使，故D不满足题意。故选C。10、常德市在旧城改造中，对空巢老人居住的房屋优先实施改造。志愿者小唐对刘奶奶的厨房电路进行了改造，用LED灯替换了白炽灯，添加了一个换气扇，刘奶奶说开关要方便且省电。选项图中符合要求的电路是（）ABCD答案：A用LED灯替换了白炽灯，添加了一个换气扇，刘奶奶说开关要方便且省电，即开关可以单独控制两个用电器，且两个用电器可以独立工作，即两用电器并联，且各自一个开关控制，故A符合题意，BCD不符合题意。故选A。11、2022冬奥会闭幕式，通过丰富的科技手段和艺术化诠释，以简约风格展现了中国式的浪漫。如图所示梦幻五环缓缓升起，雪花火炬台缓缓降落。当电源开关S1闭合时舞台灯亮起，当按下开关S2时，电动机才能启动控制火炬头降落；若舞台灯不亮，电动机也不能启动。下列电路设计符合上述要求的是（）ABCD答案：CA观察电路图，电动机、灯泡、开关S1是串联的，开关S2和它们是并联的，当电源开关S1闭合时舞台灯亮起，电动机也启动，当按下开关S2时，舞台灯与电动机被短路，电动机不能启动，这与题意不符合，故A不符合题意；B观察电路图，电动机、灯泡、开关S1、开关S2是串联的，当电源开关S1闭合时，舞台灯不能亮，这与题意不符合，故B不符合题意；C观察电路图，开关S1接在干路中，开关S2和电动机串联，然后它们再和舞台灯并联，当电源开关S1闭合时舞台灯亮起，当按下开关S2时，电动机才能启动控制火炬头降落，若舞台灯不亮，即开关S1没有闭合，无论开关S2闭合还是断开，电动机也不能启动，这些都与题意相符合，故C符合题意；D观察电路图，开关S1和电动机串联，开关S2和舞台灯串联，然后它们再并联在一起，当电源开关S1闭合时舞台灯没有亮起，而是电动机启动，这与题意不符合，故D不符合题意。故选C。12、小明断开客厅的灯后，到书房去闭合书房的灯进行学习，这两盏灯的连接方式（）A一定并联B一定串联C可能串联D无法判断答案：A串联开关控制整个电路，而并联开关只控制所在支路的电路。小明断开客厅的灯后，到书房去闭合书房的灯进行学习，证明两个开关各控制各自支路的线路，才能相互不影响，故A符合题意。故选A。13、毛皮摩擦过的橡胶棒带负电，说明摩擦过程中橡胶棒（）A得到负电荷B失去负电荷C得到正电荷D失去正电荷答案：A在摩擦过程中，对电荷束缚能力强的，得到电子带负电；对电荷束缚能力弱的，在摩擦过程中失去电子带正电；因为摩擦起电的实质是原子核外电子的转移，且电子带负电，又因为毛皮摩擦过的橡胶棒带负电，所以摩擦过程中橡胶棒得到电子（负电荷）。故选A。14、如图所示，是装有静电除尘纸的拖把，扫地时除尘纸与地板摩擦就可以轻松的将灰尘和头发清扫干净。下列说法正确的是（）A静电除尘纸和地面摩擦创造了电荷B静电除尘纸和地面摩擦后带有同种电荷C静电除尘纸吸附灰尘是利用同种电荷相互吸引D静电除尘纸和地面摩擦将机械能转化为电能答案：DA摩擦起电的实质是电子在物体间发生了转移，并没有创造电荷，故A错误；B静电除尘纸和地面摩擦时，一个物体失去电子，另一个物体得到电子，所以它们带有异种电荷，故B错误；C静电除尘纸吸附灰尘，利用了带电体可以吸引轻小物体的性质，故C错误；D静电除尘纸和地面摩擦时，消耗了机械能，产生静电，所以本质是将机械能转化为电能，故D正确。故选D。15、10个小灯泡串联在一起，已知某处电路的电流是100mA，则通过每个小灯泡的电流是（）A0.1mAB10mAC0.1AD1000mA答案：C串联电路电流处处相等，所以通过每一个灯泡的电流都是100mA，即0.1A。故选C。多选题16、如图所示连接电路，下列分析正确的是（）A当断开S1、闭合S2时，电路处于断路状态B当S1闭合，S2断开时，L1发光，L2不会发光C当闭合S1、S2时，只有L1会发光D只闭合S1，发现L1和L2都不发光，则故障可能是L2断路答案：ACDA当断开S1、闭合S2时，电路不通，无电流通过，电路处于断路状态，故A正确；B当S1闭合，S2断开时，L1、L2串联，两灯都发光，故B错误；C当闭合S1、S2时，L1接通发光，L2被短路，不发光，故C正确；D只闭合S1，L1、L2串联，L1和L2都不发光，可能是电路某处发生了断路：可能是L1，也可能是L2或者导线，故D正确。故选ACD。17、下列关于物理概念的说法中，错误的是（）A单位质量的燃料燃烧时，放出的热量越多，其热值越大B物体运动的动能和所有分子势能的总和，叫做物体的内能C电荷移动就一定能形成电流D一段电路中有电流，这段电路中一定有电源答案：ABCA热值是燃料的一种属性，大小等于单位质量的某种燃料完全燃烧时放出的热量。单位质量的燃料完全燃烧时，放出的热量越多，其热值越大。故A错误，符合题意；B组成物体的所有分子，其热运动的动能和分子势能的总和，叫做物体的内能。故B错误，符合题意；C电荷的定向移动形成电流，非定向移动不能形成电流。故C错误，符合题意；D电路中产生电流的条件是电路中有电源形成电压且电路是闭合的，所以一段电路中有电流，这段电路中一定有电源。故D正确，不符合题意。故选ABC。18、如图所示电路，则下列分析正确的是（）A若要使R1和R2串联，只闭合S1B若要使R1和R2串联，只闭合S3C若要使R1和R2并联，只闭合S2、S3D若要使R1和R2并联，只闭合S1、S2答案：BDA只闭合开关S1时，只有R1接入的简单电路，故A错误；B只闭合开关S3，则电流从电源正极出发后先后依次经过R1、R2，所以它们是串联的，故B正确；C若只闭合S2、S3时，R1被短路，只有R2工作，故C错误；D若闭合开关S1、S2，电流从电源正极出发后分别流经R1、R2后又汇合一点回到电源的负极，所以它们是并联的，故D正确。故选BD。19、下列有关电现象的四幅图，说法正确的是（）A图甲中，玻璃棒和丝绸摩擦时，玻璃棒得到电子带正电B图乙中，在闭合回路中，电源外部电流方向是从电源正极经过用电器流向负极C图丙中，闭合开关，两灯均发光，将其中一个灯泡拧走，另一灯泡继续发光D图丁中，验电器的金属箔片张开，是因为同种电荷相互排斥答案：BCDA玻璃棒和丝绸摩擦时，玻璃棒失去电子而带正电，丝绸因有了多余电子而带等量的负电，故A错误；B在闭合回路中电源的外部，电流总是从电源正极流向负极，而电源内部的电流方向与之相反，故B正确；C图中电流有两条路径，两灯泡是并列连接的，是并联关系，并联电路各支路互不影响，所以将其中一个灯泡拧走，另一灯泡继续发光，故C正确；D用带电体接触验电器的金属球，就有一部分电荷转移到两片金属箔上，两片金属箔带同种电荷，同种电荷相互排斥而张开，故D正确。故选BCD。20、如图甲电路，闭合开关S后，两个灯泡都能发光，乙图为电流表A1指针的位置，如果电流表A2读数是0.6A，则下列说法正确的是（）A电流表A1的读数是0.3AB灯泡L1和L2并联C电流表A1一定连接“-、0.6”接线柱D通过灯L1的电流为0.9A答案：BD由图甲可知，电流有两条路径，灯泡L1和L2并联，电流表A2测通过灯泡L2的电流，读数是0.6A；电流表A1测干路电流。由并联电路的电流特点可知，干路电流大于支路电流。故电流表A1的示数大于0.6A，所以电流表A1一定连接“-、3”接线柱，乙图为电流表A1指针的位置，读数为1.5A。通过灯L1的电流为I1=I-I2=1.5A-0.6A=0.9A故AC错误，BD正确。故选BD。21、下图的四个电路中，开关闭合时，为并联电路的是（）ABCD答案：CDA开关闭合时，电路中只有一条闭合回路，两灯泡串联，故A不符合题意；B开关闭合时，一只灯泡的两端与导线并联，被短路，只有一只灯泡工作，故B不符合题意；CD开关闭合时，两灯泡的左端与左端相连接，右端与右端相连接，电路中有两条闭合回路，电流分别经过两灯泡，两灯泡并联，故CD符合题意；故选CD。22、如图所示，下列四幅图描述正确的是（）A如图甲，用大小不同的力拨动同一根琴弦，琴弦发出声音的响度不同B如图乙，用压缩气体体积的方法，将石油气凝华后储存在钢瓶内C如图丙，刚梳过头的塑料梳子，会吸引碎纸屑，是因为分子间有引力D如图丁，太阳光照射到水下的平面镜上，在白纸上出现彩色的光带，是光的色散答案：ADA用大小不同的力拨动同一根琴弦，使琴弦的振动幅度不一样，所以琴弦发出声音的响度不同，故A正确；B气体液化的方法有两种，一种是加压，另一种是降温，所以可以用压缩气体体积的方法，将石油气液化后储存在钢瓶内，故B错误；C刚梳过头的塑料梳子，通过与头发的摩擦，使梳子带上电，带电物体具有吸引轻小物体的性质，所以会吸引碎纸屑，故C错误；D因为太阳光是复色光，经过一定条件的折射后会发生分解，太阳光照射到水下的平面镜上，在白纸上出现彩色的光带，是光的色散现象，故D正确。故选AD。23、使用电池的时候，不允许用导线直接把电源的两极连接起来，这是因为（）A这样连接电路，用电器无法工作B这样连接有触电危险C这样连接会在导线中产生很大的电流，损坏电池D这样连接电路中电流太大，会烧坏用电器答案：ACAC使用电池的时候，用导线把电池两极连接起来，电池被短路，电池的内阻和导线的电阻很小，由闭合电路欧姆定律可知，导线中产生很大电流，电池将被烧坏。用电器无法工作，故AC符合题意；BD这样连接，烧坏电池和导线，由于电池电压远低于安全电压值，不会有触电危险，这样连接将用电器短接，用电器没有电流通过，所以不会烧坏用电器，故BD不符合题意。故选AC。24、关于以下课本中的插图，说法正确的是（）A图（a）中用丝绸摩擦过的两根玻璃棒相互排斥，说明同种电荷相互排斥B图（b）中实验器材叫做验电器，它可以来检验物体带正电荷还是负电荷C图（c）是电吹风的简化电路，电热丝A和吹风机B的位置不能互换D图（d）用来研究电阻与哪些因素有关，研究过程中采用了控制变量法和转换法答案：ACDA电荷之间的相互作用：同种电荷相互排斥，异种电荷相互吸引。用丝绸摩擦过的玻璃棒带正电，根据电荷之间的相互作用，用丝绸摩擦过的两根玻璃棒相互排斥，说明同种电荷相互排斥，故A正确；B验电器是检验物体是否带电的装置，并不能检验所带何种电荷，故B错误；C电吹风可以吹冷风和热风，而S1是干路开关，若把电热丝A和吹风机B位置互换，则不能吹冷风，只闭合S1则只能电热丝工作，而不会吹风，因此电热丝A和吹风机B的位置不能互换，故C正确；D电阻的大小由材料、长度和横截面积决定，研究电阻与哪些因素有关，我们需要控制其它量不变，只改变其中一个量的变化，这是控制变量法的应用；而我们又不能直接观察到材料、长度和横截面积变化时电阻的变化，因此需要借助电流表示数的变化来进行判断，这是转换法的应用。故研究过程中采用了控制变量法和转换法，故D正确。故选ACD。25、下列关于物理概念的说法中，正确的是（）A物体温度升高，不一定吸收热量，但它的内能一定增加B金属导电时，自由电子的定向移动方向与电流的方向相反C比热容在数值等于一定质量某种物质温度升高1C时所吸收的热量D内能总是从内能多的物体向内能少的物体转移答案：ABA物体温度升高，内能一定增加，但不一定是吸收了热量，可能是外界对物体做了功。故A正确；B在金属导体中，存在大量自由移动的电子，金属导电靠自由电子，物理学规定：正电荷定向移动的方向为电流方向，自由电子定向移动的方向与电流方向相反，故B正确。C比热容在数值上等于1kg的某种物质，温度升高1C时吸收的热量，而不能说是“一定质量”，故C错误；D内能总是从温度高的物体传递给温度低的物体，内能多的物体温度不一定高，内能少的物体温度不一定低，故D错误。故选AB。填空题26、用丝绸摩擦过的玻璃棒去接触不带电的验电器时，验电器的金属箔张开（如图），金属箔因失去电子带上_电荷，接触瞬间电流的方向是_（选填“金属球到玻璃棒”或“玻璃棒到金属球”）。答案：正玻璃棒到金属球12用丝绸摩擦过的玻璃棒因缺少电子（电子带负电荷），带正电。当接触金属箔后，金属箔处的电子会通过金属杆、金属球，流向玻璃棒，金属箔失去电子从而带上正电荷。电流的方向与负电荷的流向相反，因此接触瞬间电流的方向是玻璃棒到金属球。27、如图所示，欲使两灯形成串联，应闭合开关_，当同时闭合开关_时电路发生短路。答案：S2S1、S21当开关S2闭合时，电流从电源正极流出、经过L2、L1、S2，再流回负极，只有一条路径，因此L1和L2串联。2当同时闭合开关S1、S2时，电流直接从电源正极流回电源负极，导致电路发生短路。28、如图所示的电路中，当开关S1闭合，S2断开时，电流表A的示数为240mA，则通过L2的电流是_mA；当开关S1、S2均闭合时，电流表A的示数为0.56A，则通过灯泡L1的电流是_A，通过L2的电流是_A。答案：2400.5601当开关S1闭合，S2断开时，两灯泡串联，根据串联电路中电流处处相等，故通过L2的电流是240mA。2当开关S1、S2均闭合时，灯泡L2被短路，只有灯泡L1工作，电流表A的示数为0.56A，电流表测量的是灯泡L1的电流，故大小为0.56A。3灯泡L2被短路，没有电流经过灯泡L2，故通过L2的电流是0。29、将a、b、c三个轻质小球悬挂起来，相互作用情况如图所示，已知a带正电，则c的具体带电情况是_；用毛皮摩擦过的橡胶棒靠近a球，二者将互相_（选填“吸引”或“排斥”）。答案：带负电或不带电吸引1已知a带正电，a与b相互排斥，则b带正电，b和c之间相互吸引，则c可能带负电，异种电荷相吸，或者c不带电，带电体b吸引轻小物体c。2用毛皮摩擦过的橡胶棒带负电，a带正电，异种电荷相吸，则二者将互相吸引。30、如图所示电路，灯泡L1、L2的连接方式是_（选填“串联”或“并联”）。闭合开关S后，两灯均发光，两电表均有示数，过一会儿由于某个灯泡发生故障而熄灭，电流表有示数，电压表示数为零，则故障原因是_。答案：串联L2短路1电压表看作是断路，电流表看作是通路，如图所示，两灯泡首位相连，连接方式是串联。2因为电路是一个串联电路，电流表有示数，说明电路发生了短路，电压表示数为零，说明是并联在电压表之内的电路发生了短路，可能是L2短路。19
