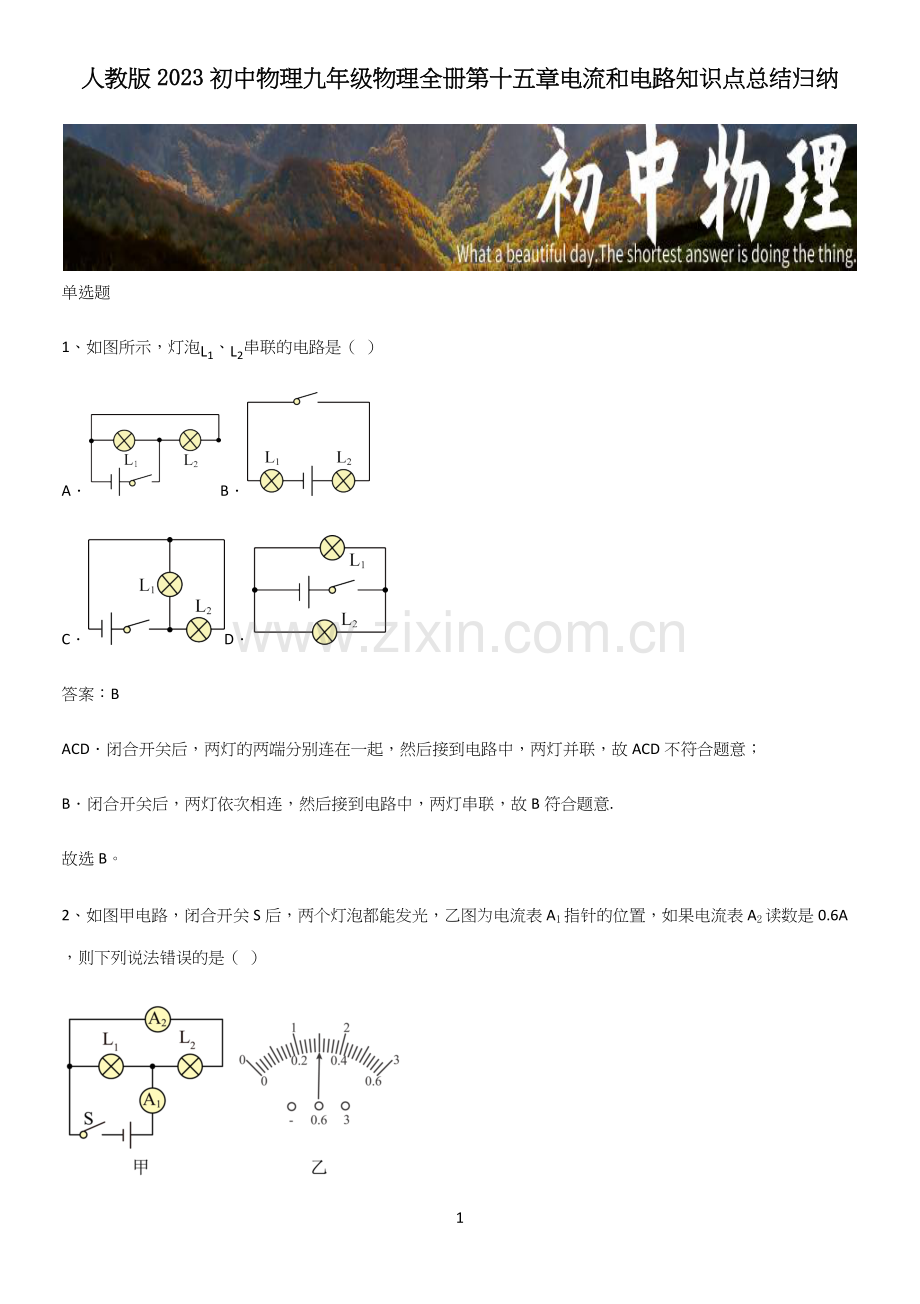

人教版2023初中物理九年级物理全册第十五章电流和电路知识点总结归纳1单选题1、如图所示，灯泡L1、L2串联的电路是（）ABCD答案：BACD闭合开关后，两灯的两端分别连在一起，然后接到电路中，两灯并联，故ACD不符合题意；B闭合开关后，两灯依次相连，然后接到电路中，两灯串联，故B符合题意.故选B。2、如图甲电路，闭合开关S后，两个灯泡都能发光，乙图为电流表A1指针的位置，如果电流表A2读数是0.6A，则下列说法错误的是（）A电流表A1的读数是0.3AB灯泡L1和L2并联C电流表A1一定连接“、3”接线柱D通过灯L1的电流为0.9A答案：A由图甲知，电流从正极流出经电流表A1后分成两支，一支通过L1，另一支通过L2和A2，所以两灯并联，电流表A1测干路电流，电流表A2测L2的电流；因为并联电路中干路电流等于各支路电流之和，且电流表A2读数是0.6A；由图乙知，电流表A1应选择03A的量程，连接“、3”接线柱，A1读数为1.5A，通过L1的电流为I1=II2=1.5A0.6A=0.9A综上所述，A错误，符合题意；BCD正确，不符合题意。故选A。3、如图所示，舞台上有一个“静电球”，当女孩触摸“静电球”时，关于这个现象，下列说法正确的是（）A头发与静电球带的是异种电荷B“飞”起来的头发上产生了电荷C“飞”起来的头发带的是同种电荷D头发“飞”起来是由于静电球的吸引答案：C人体是导体，当人触摸静电球时，人体也带了和静电球同种电荷的电，人的头发上也会带上与静电球同种电荷的电，因同种电荷相互排斥，因此头发会飞起来。故ABD错误，C正确。故选C。4、下列是四种模拟病房呼叫电路的设计图，其中设计最佳的是（）ABCD答案：CAC两电路图开关闭合后，灯都亮，且不同的开关控制不同的灯泡，可以区分不同的呼叫病号，但C有电铃提示，A没有提示，设计最佳的是C，故A不符合题意，C符合题意；B开关S1在干路上，闭合后L1会持续亮，电铃会持续响，故B不符合题意；D串联电路，各个用电器互相影响，且无法区分是哪个病号呼叫的，故D不符合题意。故选C。5、两款温控开关K1和K2，当温度低于50时，K1保持闭合，K2保持断开；当温度高于50时，K1保持断开，K2保持闭合，某保温水壶用其中一款开关检测水温，其加热电阻R在水温低于50时工作，在水温高于50时不工作，下列电路图中符合用电安全且能实现该保温水壶功能的是（）ABCD答案：CAB由电路图可知，电路中加热电阻R与开关并联，当开关闭合时会对电源短路，将会烧坏电源，故AB不符合题意；CD由电路图可知，加热电阻R与开关串联，加热电阻在水温低于50时工作，即水温低于50时开关应闭合；加热电阻在水温高于50时不工作，即水温高于50时开关应断开，由题意可知，符合这一规律的应该是K1，故C符合题意，D不符合题意。故选C。6、如图，气球与头发摩擦，头发会随着气球飘起来。下列说法正确的是（）A气球与头发摩擦创造了电荷B气球因摩擦带电而成为导体C气球若带负电荷，则头发带正电荷D气球与头发因带同种电荷而互相吸引答案：CA气球与头发摩擦，使电荷发生了转移而不是创造了电荷，故A错误；B电子从头发上转移到气球上，而气球得到电子后仍然为绝缘体，故B错误；C气球若带负电荷，则电子从头发上转移到气球上，即头发失去电子，故头发带正电荷，故C正确；D气球与头发因带异种电荷而相互吸引，故D错误。故选C。7、如图所示，当带电体接触验电器的金属球时，金属箔片张开一定的角度。下列说法正确的是（）A若带电体带正电荷，则带电体一定是用丝绸摩擦过的玻璃棒B若带电体带负电荷，则带电体一定是用毛皮摩擦过的橡胶棒C若带电体带正电荷，则瞬间电流方向从带电体流向金属箔D若带电体带负电荷，则瞬间电流方向从带电体流向金属箔答案：CAB用丝绸摩擦过的玻璃棒，玻璃棒失去电子，带正电；用毛皮摩擦过的橡胶棒，容易得到电子，带负电，但带正电的不一定是玻璃棒，带负电的不一定是橡胶棒，可能是其他物体，故AB错误；C正电荷定向移动的方向规定为电流的方向，若带电体带正电荷，则瞬间电流方向从带电体流向金属箔，故C正确；D正电荷定向移动的方向规定为电流的方向，若带电体带负电荷，则瞬间电流方向从金属箔流向带电体，故D错误。故选C。8、为做好疫情常态化防控，打造安全就医环境，很多医院启用了智能门禁系统。系统扫描到就医人员的健康码为绿码（模拟电路中的开关S1闭合）并且检测到其体温正常（开关S2闭合）时，门禁才会自动打开（电动机工作）。下列图中模拟电路符合上述要求的是（）ABCD答案：DA由图知道，开关S1和S2并联，只要任一开关闭合，门就可以自动打开，故A不符合题意；B由图知道，只要开关S1闭合，门就可以自动打开，故B不符合题意；C由图知道，当开关S2闭合时，电路被短路，门不会打开，故C不符合题意；D由图知道，开关S1与S2串联，只有当开关S1和S2均闭合时，门才会自动打开，故D符合题意。故选D。9、给某型号电烤箱设定好工作时间和温度，即闭合定时开关S1和温控开关S2，再闭合启动开关S，电烤箱开始工作。当达到了设定的工作时间或温度时，定时开关S1或温控开关S2断开，电烤箱就停止工作。下列电路符合要求的是（）ABCD答案：A由题意，当启动开关S、定时开关S1或温控开关S2断开时，电烤箱就停止工作，因此启动开关S、定时开关S1或温控开关S2为串联，故A符合题意，故BCD不符合题意。故选A。10、有关电和磁的知识，下列说法正确的是（）A电动机工作将机械能转化为电能B摩擦起电的实质是创造了电荷C通电导体的周围真实存在磁感线D同名磁极相排斥，异名磁极相吸引答案：DA电动机的工作原理是通电导体在磁场中受力的作用，所以电动机工作将电能转化为机械能，故A错误；B摩擦起电的实质并不是是创造了电荷，而是电荷发生了转移，束缚电子弱的失去电子，束缚电子能力强的得到电子，这样就发生了电荷的转移，故B错误；C磁感线是为了形象描述磁场而人为引入的，实际上磁感线并不存在，故C错误；D根据磁极间的相互作用规律可知，同名磁极相排斥，异名磁极相吸引，故D正确。故选D。11、如图所示，A1的示数为1A，A2的示数为0.7A，若通过L1的电流是0.4A，则通过L2、L3的电流大小分别是（）A0.4A0.5AB0.3A0.7AC0.7A0.4AD0.7A1A答案：B由电路图可知，三个灯泡并联，电流表A1测流过灯L2与L3的电流之和，电流表A2测流过灯L1与L2的电流之和。根据并联电路的电流规律可知，流过灯L1与L2的总电流为IA2=I1+I2=0.7A由于通过L1的电流I1=0.4A，则通过L2的电流为I2=IA2-I1=0.7A-0.4A=0.3A由于电流表A1的示数为1A，即通过L2和L3的电流之和为IA1=I2+I3=1A则通过L3的电流为I3=IA1-I2=1A-0.3A=0.7A综上，B符合题意，ACD不符合题意。故选B。12、下列微观粒子中，尺度最大的是（）A原子B电子C质子D中子答案：A原子是由原子核及核外电子组成，而原子核由质子及中子组成，所以尺度最大的是原子。故A符合题意，BCD不符合题意。故选A。13、为加强疫情防控、保护师生安全，学校在校门口设立了红外人脸识别测温系统。若人脸识别通过，开关S1闭合；若红外测温数值在正常范围内，开关S2闭合。只有两个条件都满足时，系统才会启动电动机打开闸门放行。图中电路设计符台要求的是（）ABCD答案：B只有当人脸识别通过、体温在正常范围都满足时，系统才会启动电动机打开闸门，当人脸识别不通过或体温不正常时，闸门就不会打开，这说明两个开关是相互影响的，所以两个开关是串联的，故B正确，ACD错误。故选B。14、如图是2022年北京冬奥会火炬，它的外壳具有“轻、固、美”的特点，而且在1000的温度不会起泡、开裂。以下与该材料特性无关的是（）A密度小B硬度大C导电性好D耐高温答案：CA“轻”说明了其密度小，因为体积相同时，根据=mV可知，密度小，质量小，故A不符合题意；B“固”说明了其硬度大，故B不符合题意；C题干中没有关于导电性的说明，故C符合题意；D在1000的温度下不会起泡、开裂，说明耐高温，故D不符合题意。故选C。15、关于玻璃棒与绸子摩擦起电，下列说法正确的是（）A玻璃棒因失去电子而带正电B玻璃棒对电子的束缚能力弱，得到电子而带负电C将摩擦后的玻璃棒靠近绸子，它们会相互排斥D这一过程产生了新的电荷答案：AAB玻璃棒与绸子摩擦，玻璃棒原子核对电子的束缚能力弱，会失去电子而带正电，绸子原子核对电子的束缚能力强，会得到电子带负电。故A正确，B错误；C玻璃棒和绸子带异种电荷，将它们靠近后会相互吸引，故C错误；D摩擦起电的实质是电子的转移，不是产生新电荷，故D错误。故选A。多选题16、如图所示是用一段细铁丝做一个支架作为转动轴，把一根中间戳有小孔（没有戳穿）的饮料吸管放在转动轴上，吸管能在水平面内自由转动。用餐巾纸摩擦吸管使其带电，将带负电的橡胶棒靠近带电吸管的一端时，发现吸管被推开，下列说法正确的是（）A吸管与橡胶棒带异种电荷B吸管和餐巾纸摩擦后，两者带异种电荷C吸管和餐巾纸摩擦时，吸管得到电子带负电D吸管和餐巾纸摩擦起电的过程是创造电荷的过程答案：BCA同种电荷相互排斥，将带负电的橡胶棒靠近带电吸管的一端时，发现吸管被推开，说明吸管和橡胶棒带同种电荷，故A错误；BCD用餐巾纸摩擦吸管时，吸管得到电子带了负电，则餐巾纸在摩擦过程中失去电子而带了正电，两者带异种电荷，是电子的转移，不是创造了电荷，故BC正确，D错误。故选BC。17、如图所示为我国家庭电路实物布线图。下面依次画出的四个家庭电路元件的规定符号，其中正确的是（）ABCD答案：ABCA灯泡的电路符号是圆圈里面是“”号。故A正确；B交叉相连的导线要打黑点，故B正确；C开关的电路符号就是如图所示，故C正确；D图中的电路符号是三脚插头的电路符号，故D错误。故选ABC。18、如图所示，用导线把灯泡电池和四种物品分别相连，灯泡一定不发光的是（）ABCD答案：BDAC银汤匙、铜钥匙是导体，接入电路中后，电流能够通过，可以形成闭合回路，因此小灯泡发光。故AC不符合题意；BD玻璃棒、塑料笔外壳是绝缘体，接入电路中后，电流不能够通过，不可以形成闭合回路，因此小灯泡不发光。故BD符合题意。故选BD。19、如下图所示，开关从闭合到断开，电流表A1、A2的示数I1、I2的变化（）AI1变小BI1不变CI2变小DI2变大答案：BC由图得，开关闭合时，两灯泡并联，电流表A1测量灯泡L1电流，电流表A2测量干路电流；开关断开时，灯泡L1独自工作，电流表A1、电流表A2均测量电路电流，由于并联电路互不影响，干路电流等于各支路电流之和，所以开关从闭合到断开，电流表A1的示数I1不变、A2的示数I2变小，故AD不符合题意，BC符合题意。故选BC。20、下列说法中正确的是（）A电源是电路中供电的装置B给手机充电时，手机电池相当于电路中的用电器C干电池、蓄电池、电动机都是电源D用手电筒时，电流方向是由电池的负极经灯泡流向正极答案：ABA构成电路的元件中，电源的作用是为电路提供电能。故A正确；B充电时，手机消耗电能，属于用电器。故B正确；C电动机是利用电能来工作的机器，属于用电器。故C错误；D直流电路中，电源外部，电流是从正极出发回到负极。故D错误。故选AB。21、如图所示电路，能使小灯泡L1和L2同时发光的操作是仅闭合开关（）AS1、S2BS2、S3CS3DS1答案：AC要使小灯泡L1和L2同时发光，若L1、L2串联，则电流只有一条路径，电流从正极出发依次通过两灯泡，最后回到负极，由图可知，应闭合S3，断开开关S1、S2；若使L1、L2并联，则电流应分为两条支路，分别经过两个灯泡，然后回到电源负极，由图可知，需闭合S1、S2，断开开关S3。故AC符合题意，BD不符合题意。故选AC。22、如图甲电路，闭合开关S后，两个灯泡都能发光，乙图为电流表A1指针的位置，如果电流表A2读数是0.6A，则下列说法正确的是（）A灯泡L1和L2并联B电流表A1的读数是0.3AC电流表A1一定连接“-、3”接线柱D通过灯L1的电流为0.9A答案：ACDA由图甲知，电流从正极流出经电流表A1后分成两支，一支通过L1，另一支通过L2和A2，所以两灯并联，故A正确；BC电流表A1测干路电流，电流表A2测L2的电流，因为并联电路中干路电流等于各支路电流之和，且电流表A2读数是0.6A，由图乙知，电流表A1应选择03A的量程，连接“-、3”接线柱，A1读数为1.5A，故B错误，C正确；D则通过L1的电流I1=I-I2=1.5A-0.6A=0.9A故D正确。故选ACD。23、如图甲所示，验电器A带负电，B不带电。用带有绝缘柄的金属棒把验电器A、B两金属球连接起来（如图乙所示），下列说法正确的是（）A金属棒中正电荷移动方向由B到AB金属棒中负电荷移动方向由B到AC验电器的原理是同种电荷相互排斥D金属棒瞬间电流方向由B到A答案：CDABD用金属棒将带负电的验电器A和不带电的B相连，则A中的负电荷会通过金属棒向B移动，即负电荷由A向B移动，与电流方向相反，那么金属棒中电流的方向是由B到A。故D正确，AB错误；C验电器的金属箔由于带上同种电荷而张开一定角度，这是因为同种电荷相互排斥，故C正确。故选CD。24、以下是小红同学整理的一些物理知识，其中正确的是（）A“潭清疑水浅”与“池水映明月”的形成原因不同B验电器的原理是同种电荷互相排斥，异种电荷互相吸引C所有物体都遵从热胀冷缩的规律D金属容易导电，是由于它们内部具有大量的自由电子答案：ADA“潭清疑水浅”的形成原因是光的折射，“池水映明月”的形成原因是光的反射，二者的形成原因不同，故A正确；B验电器的工作原理是同种电荷互相排斥，故B错误；C水的温度从0上升到4的过程中，水的体积会变小，此时水是热缩冷胀，所以不是所有物体都遵从热胀冷缩的规律，故C错误；D因为金属内部有大量的自由电子，所以金属容易导电，故D正确。故选AD。25、如图为简化了的电冰箱的电路图。图中M是电冰箱压缩机用的电动机，L是电冰箱内的照明灯。下列判断正确的是（）A开关S2断开时，照明灯与电动机串联B开关S1、S2都闭合时，照明灯与电动机并联C关上冰箱门时，S2自动断开，使得照明灯熄灭D冰箱内温度降低到设定温度时，S1自动断开，电动机停止工作答案：BCDA开关S2断开时，电源、电动机和开关S1组成电路，只有电动机工作，灯泡L断路，故A错误；B开关S1、S2都闭合时，照明灯与电动机并联，各自独立工作，故B正确；C关上冰箱门时，不需要照明，所以S2自动断开，照明灯熄灭，故C正确；D冰箱内温度降低到设定温度时，S1自动断开，电动机停止工作，这是压缩机工作的一般原理，故D正确。故选BCD。填空题26、因为在并联电路中，干路中的电流等于通过各支路的电流之和，所以当某同学连接成图甲所示的电路，开关闭合后，两灯都发光，两个电流表A1、A2的指针所指位置分别为图乙所示，则干路中的电流为_A，通过灯L1的电流为_A。答案：10.812由图得，电流表A1、A2分别测量干路电流、L2电流，两电流表的指针指在同一位置，则A1用的量程为03A，分度值为0.1A，示数为1A；A2用的量程为00.6A，分度值为0.02A，示数为0.2A，即干路中的电流为1A，通过灯L2的电流为0.2A，通过灯L1的电流为I1=I-I2=1A-0.2A=0.8A27、冬季空气非常干燥，汽车在长途行驶过程中，车身与空气摩擦带上电荷，汽车上会吸附很多灰尘，是因为带电体具有_的性质，为了避免人触摸车门时因放电带来的不适感，通常会在车尾安装一个用特殊材料制成的“橡胶条”（如图所示），该“橡胶条”是_体。答案：吸引轻小物体导1汽车上会吸附很多灰尘，是因为带电体具有吸引轻小物体的性质。2该“橡胶条”是导体，将电荷转移到大地，这样就避免人触摸车门时因放电带来的不适感。28、一根与丝绸摩擦过的玻璃棒带了电，这是_现象。如图所示，用此玻璃棒接触原来不带电的验电器金属球，验电器的金属箔张开，这一瞬间电流方向是_（选填“从A到B”或“从B到A”），金属箔带了_（选填“正”或“负”）电。答案：摩擦起电从A到B正1通过摩擦的方法使物体带电，叫摩擦起电，用绸子摩擦过的玻璃棒带了电，这是摩擦起电现象。2与丝绸摩擦过的玻璃棒失去电子带上了正电，它接触验电器时，验电器带负电的电子由B传到A再传到玻璃棒，因为电流方向是正电荷定向移动的方向，与负电荷定向移动方向相反，所以电流方向就是由A到B。3金属箔由于失去电子而带上了正电。29、如图甲所示，充电宝在给手机电池充电，此时充电宝相当于电路中的_，手机的电池相当于_；图乙所示的电路中各元件完好，此时电路所处的状态是_。答案：电源用电器电源短路12如图甲所示，在给手机电池充电的过程中，电能转化为电池的化学能，在电路中手机电池消耗电能，所以手机电池相当于用电器,充电宝提供电能相当于是电源。3如图乙所示，此时开关S闭合，电源的正负极被导线直接相连，发生电源短路现象。30、如图甲是探究串联电路中的电流关系的电路图，开关闭合后电流表A1的示数如图乙所示，这种情况下电流表的分度值为_，A1所选量程为_，通过灯泡L2的电流为_A，电流表A2的示数为_A。由实验可知灯L1、L2之间的电流为_A；结论为：串联电路中电流_。答案：0.02A00.6A0.280.280.28处处相等12由乙图可知，A1所选量程为00.6A，分度值为0.02A；由指针位置可知，此时示数为0.28A。345由图甲可知，两灯泡串联，串联电路中电流处处相等，故通过灯泡L2的电流为0.28A，电流表A2的示数为0.28A灯L1、L2之间的电流为0.28A。6由于通过两个灯泡的电流是0.28A，可以得到串联电路中电流处处相等。19
