通用版初中物理九年级物理全册第十五章电流和电路易混淆知识点

1

单选题

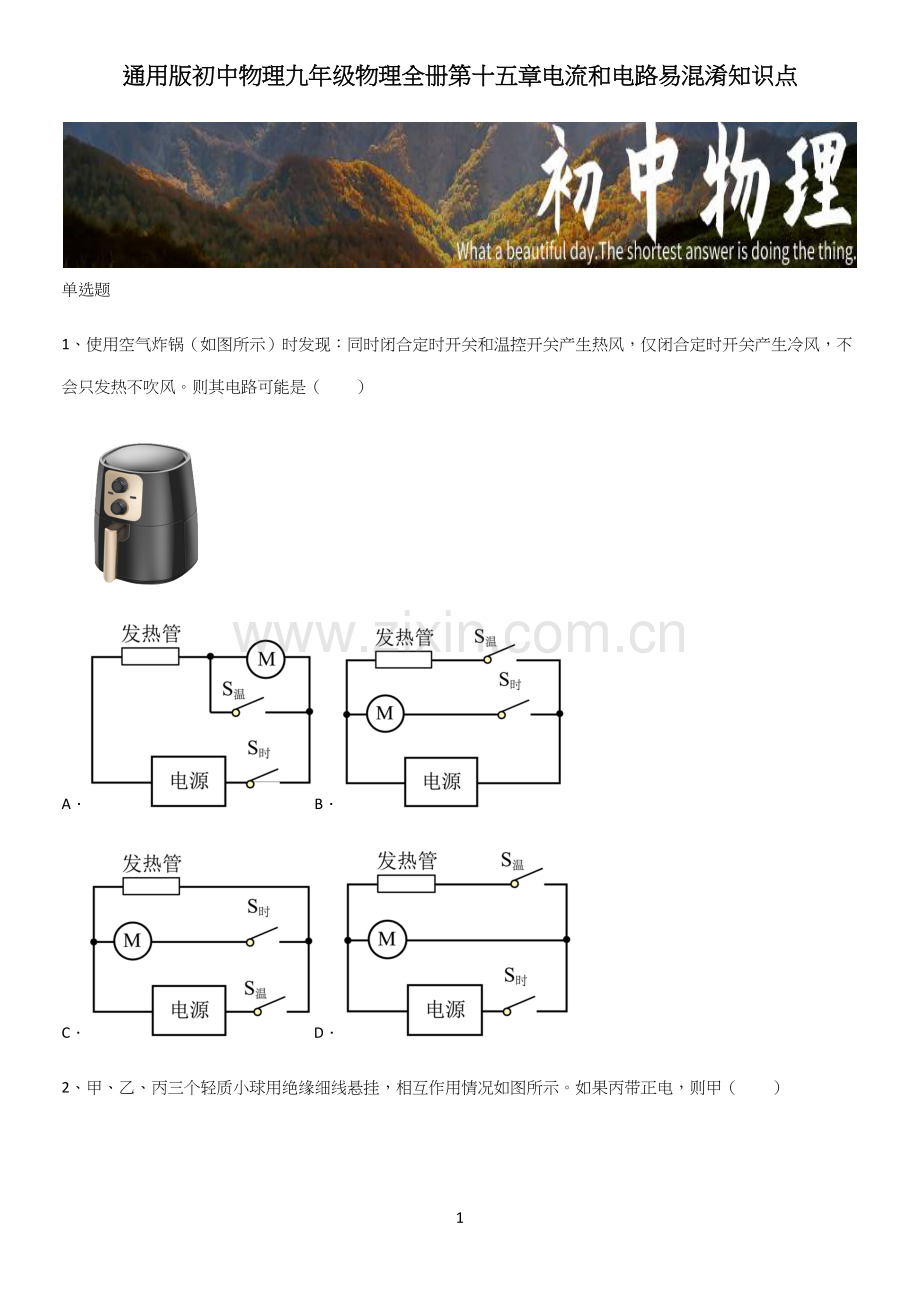

1、使用空气炸锅（如图所示）时发现：同时闭合定时开关和温控开关产生热风，仅闭合定时开关产生冷风，不会只发热不吹风。则其电路可能是（　　）

A．B．
C．D．

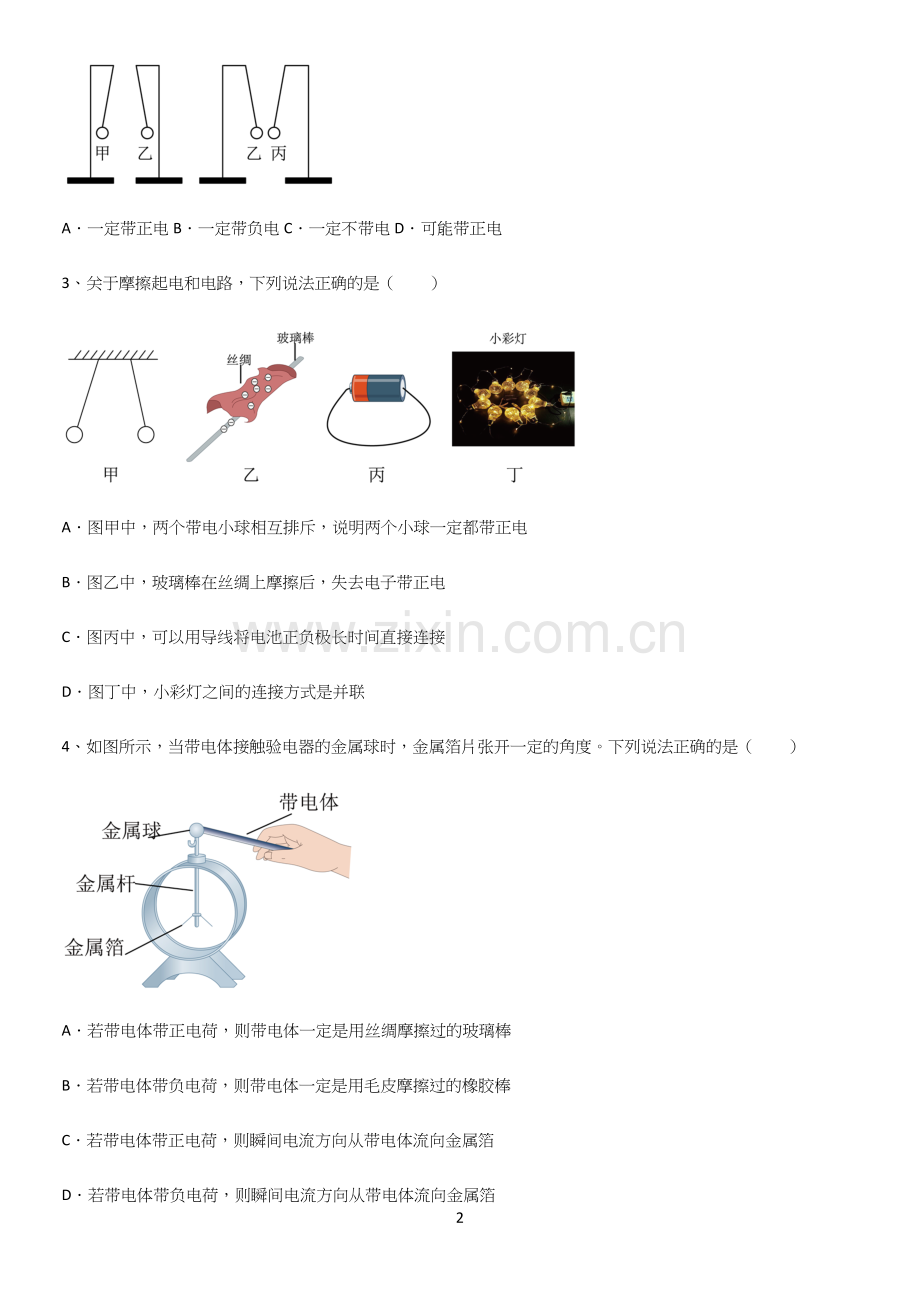

2、甲、乙、丙三个轻质小球用绝缘细线悬挂，相互作用情况如图所示。如果丙带正电，则甲（　　）

A．一定带正电B．一定带负电C．一定不带电D．可能带正电
3、关于摩擦起电和电路，下列说法正确的是（　　）

A．图甲中，两个带电小球相互排斥，说明两个小球一定都带正电
B．图乙中，玻璃棒在丝绸上摩擦后，失去电子带正电
C．图丙中，可以用导线将电池正负极长时间直接连接
D．图丁中，小彩灯之间的连接方式是并联
4、如图所示，当带电体接触验电器的金属球时，金属箔片张开一定的角度。下列说法正确的是（　　）

A．若带电体带正电荷，则带电体一定是用丝绸摩擦过的玻璃棒
B．若带电体带负电荷，则带电体一定是用毛皮摩擦过的橡胶棒
C．若带电体带正电荷，则瞬间电流方向从带电体流向金属箔
D．若带电体带负电荷，则瞬间电流方向从带电体流向金属箔
5、我校采用的智能门禁管理系统，寄宿生向班主任申请出校后，班主任通过手机内的APP授权通过相当于闭合开关S1，学生到达校门口时只要再刷一下校园卡相当于闭合开关S2，此时电机启动打开门禁就可出校，而有时学生因紧急情况未申请但有家长来接时，只需门卫用管理卡刷一下相当于闭合S3就能启动电机打开门禁出校，能模拟这一功能的电路是（  ）
A．B．
C．D．
6、给某型号电烤箱设定好工作时间和温度，即闭合定时开关S1和温控开关S2，再闭合启动开关S，电烤箱开始工作。当达到了设定的工作时间或温度时，定时开关S1或温控开关S2断开，电烤箱就停止工作。下列电路符合要求的是（  ）
A．B．
C．D．
7、带有烘干功能的滚筒洗衣机，要求洗衣和烘干均能独立进行，下列电路设计符合要求的（　　）
A．B．
C．D．
8、图示的四种用品中，通常情况下属于导体的是（　　）
A． 金属勺
B． 瓷碗
C． 塑料壳
D． 木铲
9、如图所示，当只闭合开关S时，两灯均不亮；若同时闭合开关S1和S时，只有灯L2亮。则电路中可能出现的故障是（  ）

A．灯L1断路B．灯L2断路C．灯L1短路D．灯L2短路
10、如图是2022年北京冬奥会火炬，它的外壳具有“轻、固、美”的特点，而且在1000℃的温度不会起泡、开裂。以下与该材料特性无关的是（  ）

A．密度小B．硬度大C．导电性好D．耐高温
11、如图所示，甲验电器的金属箔片张开，乙验电器的金属箔片闭合。用绝缘手套选取以下哪种材料连接两验电器的金属球，可以观察到乙验电器的金属箔片张开（  ）

A．干木条B．橡胶棒C．玻璃棒D．石墨棒
12、如图所示的实物连接图中，电流表A1和A2测的电流分别是（  ）

A．灯泡L1、灯泡L2B．干路、干路
C．干路、灯泡L2D．灯泡L1、干路
13、如图，用绝缘线分别悬吊甲、乙两轻小物体，甲带电，用带电棒丙分别靠近甲、乙。下列能证明乙带电且甲、乙带异种电荷的现象是（　　）

A．B．
C．D．
14、如图甲电路，闭合开关S后，两个灯泡都能发光，乙图为电流表A1指针的位置，如果电流表A2读数是0.6A，则下列说法错误的是（  ）

A．电流表A1的读数是0.3AB．灯泡L1和L2并联
C．电流表A1一定连接“﹣、3”接线柱D．通过灯L1的电流为0.9A
15、如图所示，用毛皮摩擦过的橡胶棒接触验电器的金属球时，金属球验电器的两片金属箔之所以张开是由于（　　）

A．同种电荷相互排斥B．异种电荷相互吸引
C．同种电荷相互吸引D．异种电荷相互排斥
多选题
16、用丝绸摩擦过的玻璃棒去接触验电器的金属球，发现验电器的箔片张开，下列说法正确的是（　　）
A．验电器带负电荷，接触时有电子从玻璃棒传向验电器
B．此过程中，瞬间产生的电流方向是从玻璃棒流向箔片
C．摩擦起电的实质是创造了电荷
D．箔片张开是由于同种电荷互相排斥
17、关于原子及其结构，下列说法中正确的是（　　）
A．通常情况下，原子整体不显电性
B．原子是由原子核和核外电子构成的
C．原子核带负电，核外电子带正电
D．不同物质的原子核束缚核外电子的本领相同
18、图中灯L1、L2在盒内的连接方式未知，电源电压恒定。开关闭合后两灯均发光，电流表示数为0.9A；若把灯L1取下，灯L2仍发光，电流表示数变为0.5A。以下判断正确的是（  ）

A．灯L1和L2是并联的B．灯L1和L2是串联的
C．通过灯L1的电流是0.4AD．通过灯L2的电流是0.9A
19、如图所示为我国家庭电路实物布线图。下面依次画出的四个家庭电路元件的规定符号，其中正确的是（　　）

A．B．
C．D．
20、利用图示装置可比较酒精和碎纸热值的大小，实验中要用到两种科学研究方法：控制变量法和转换法。下列实验中也用到这两种研究方法的是（　　）

A．探究不同物质吸热升温的现象B．研究动滑轮的机械效率
C．探究重力势能与哪些因素有关D．探究串联电路中电流的规律
21、下列现象中，属于摩擦起电的是（　　）
A．在干燥的天气里，衣服表面容易吸附灰尘
B．用塑料梳子梳干燥的头发，越梳越蓬松
C．吸尘器能够把地上的碎纸屑吸起来
D．打扫房间时用干绸布擦穿衣镜，发现擦过的镜面很容易粘上细小绒毛
22、如图为简化了的电冰箱的电路图。图中M是电冰箱压缩机用的电动机，L是电冰箱内的照明灯。下列判断正确的是（  ）

A．开关S2断开时，照明灯与电动机串联
B．开关S1、S2都闭合时，照明灯与电动机并联
C．关上冰箱门时，S2自动断开，使得照明灯熄灭
D．冰箱内温度降低到设定温度时，S1自动断开，电动机停止工作
23、下列说法不正确的是（　　）
A．温度高的物体比温度低的物体含有的热量多
B．做功改变内能的实质是内能和其它形式能的相互转化
C．串联电路中电流处处相等，并联电路中电压处处相等
D．导体中有大量自由电荷，当自由电荷移动时就会形成电流
24、如下图所示电路，以下说法错误的是（　　）

A．只接通S2灯不亮，仅电铃响B．只接通S1灯不亮，电铃不响
C．只断开S3灯亮，电铃响D．只断开S1灯不亮，仅电铃响
25、将带负电的小球M靠近轻质小球N时，出现如图所示情形。若改用带正电的玻璃棒靠近这个轻质小球N，下列推断正确的是（  ）

A．若相互吸引，N一定带负电
B．若相互吸引，N一定不带电
C．若相互排斥，N一定带正电
D．若相互排斥，N一定不带电
填空题
26、如图甲所示，充电宝在给手机电池充电，此时充电宝相当于电路中的______，手机的电池相当于______；图乙所示的电路中各元件完好，此时电路所处的状态是______。

27、两只带正电荷的硬橡胶球在一根水平放置的光滑绝缘杆两端，将一个金属小环M串在一横杆上，恰好平衡，如图所示。则⾦属⼩环M的带电情况是 _____（选填“带正电”、“带负电”、“不带电”或“不确定”）。
。

28、如图是城市的十字路口可移动的太阳能红绿灯。白天太阳能电池板给红绿灯供电，同时又能给蓄电池充电，则白天太阳能电池板将___________能转化为___________能，相当于___________（选填“用电器”或“电源”），在阴雨天和晚上，蓄电池又给红绿灯供电，使红绿灯能连续工作。

29、如图所示的电路状态称为______（选填“通路”、“开路”或“短路”）。

30、如图所示，1746年700名修道士手拉手排成一排，感受到了电流。经过每个修道士的电流______（选填“逐渐变小”、“逐渐变大”或“一样大”），电流转瞬即逝，是因为莱顿瓶不是真正意义上的______。
