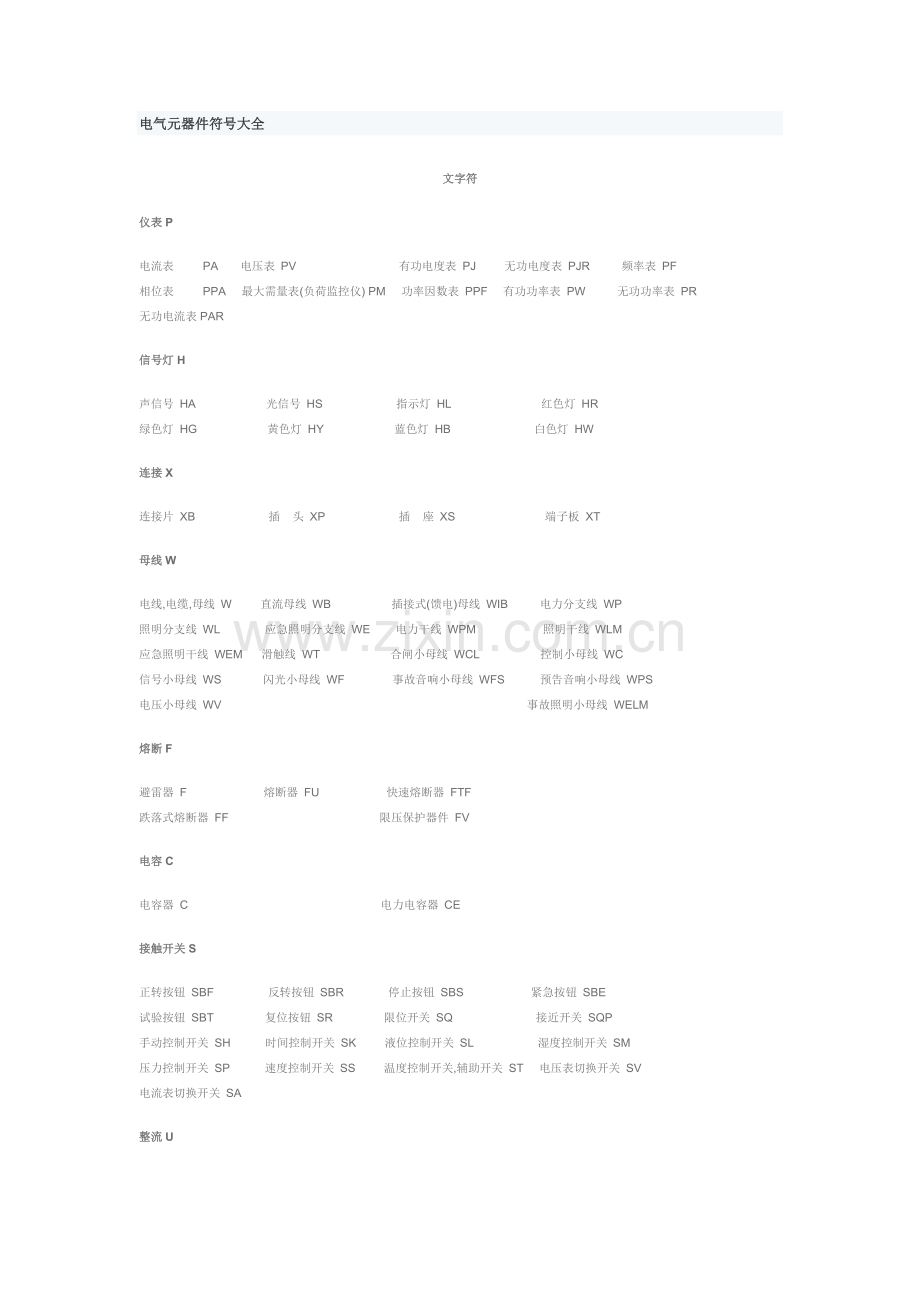

电气元器件符号大全
文字符
仪表P
电流表 PA 电压表 PV 有功电度表 PJ 无功电度表 PJR 频率表 PF
相位表 PPA 最大需量表(负荷监控仪) PM 功率因数表 PPF 有功功率表 PW 无功功率表 PR
无功电流表PAR
信号灯H
声信号 HA 光信号 HS 指示灯 HL 红色灯 HR
绿色灯 HG 黄色灯 HY 蓝色灯 HB 白色灯 HW
连接X
连接片 XB 插 头 XP 插 座 XS 端子板 XT
母线W
电线,电缆,母线 W 直流母线 WB 插接式(馈电)母线 WIB 电力分支线 WP
照明分支线 WL 应急照明分支线 WE 电力干线 WPM 照明干线 WLM
应急照明干线 WEM 滑触线 WT 合闸小母线 WCL 控制小母线 WC
信号小母线 WS 闪光小母线 WF 事故音响小母线 WFS 预告音响小母线 WPS
电压小母线 WV 事故照明小母线 WELM
熔断F
避雷器 F 熔断器 FU 快速熔断器 FTF
跌落式熔断器 FF 限压保护器件 FV
电容C
电容器 C 电力电容器 CE
接触开关S
正转按钮 SBF 反转按钮 SBR 停止按钮 SBS 紧急按钮 SBE
试验按钮 SBT 复位按钮 SR 限位开关 SQ 接近开关 SQP
手动控制开关 SH 时间控制开关 SK 液位控制开关 SL 湿度控制开关 SM
压力控制开关 SP 速度控制开关 SS 温度控制开关,辅助开关 ST 电压表切换开关 SV
电流表切换开关 SA

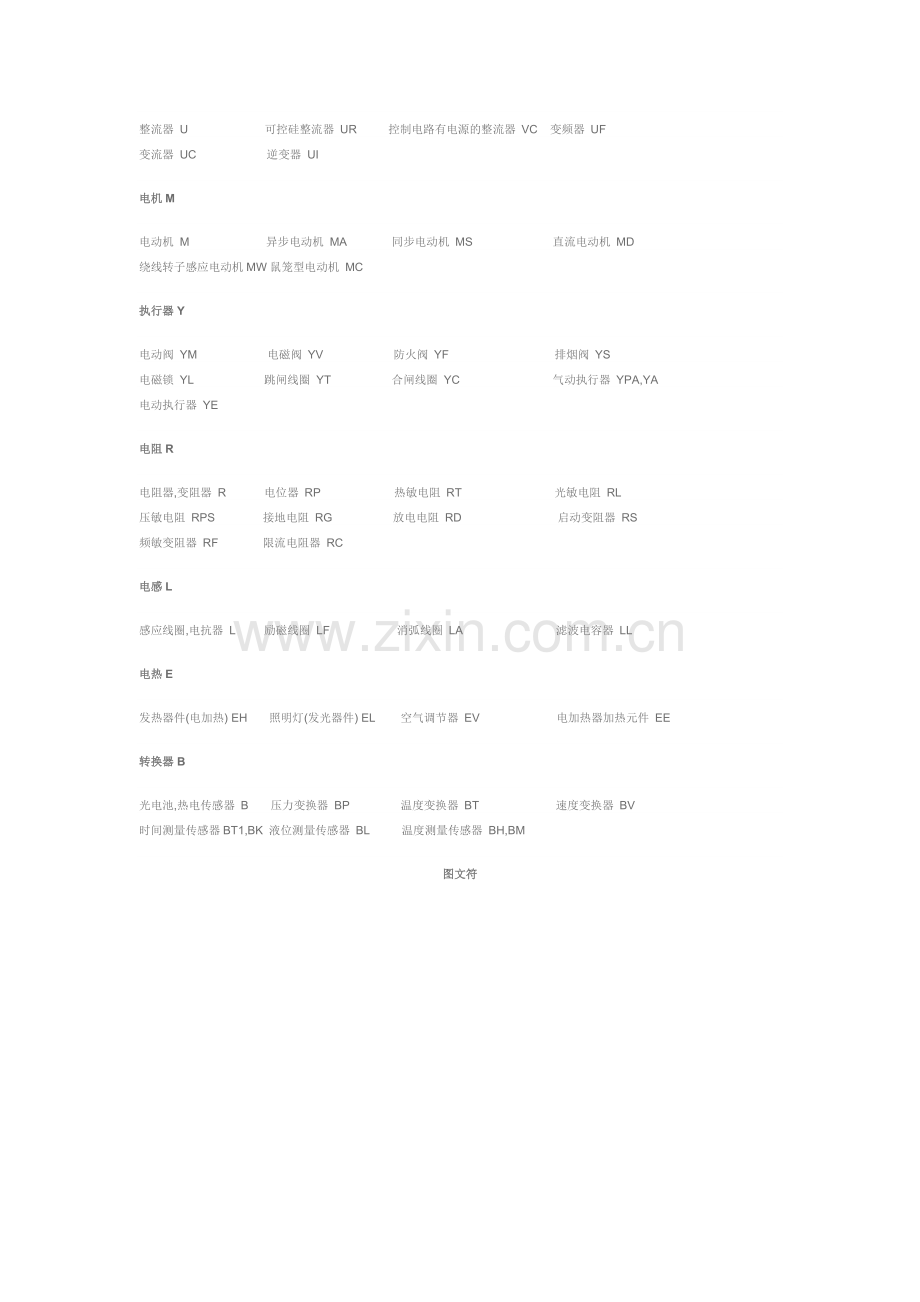

整流U
整流器 U 可控硅整流器 UR 控制电路有电源的整流器 VC 变频器 UF
变流器 UC 逆变器 UI
电机M
电动机 M 异步电动机 MA 同步电动机 MS 直流电动机 MD
绕线转子感应电动机MW鼠笼型电动机 MC
执行器Y
电动阀 YM 电磁阀 YV 防火阀 YF 排烟阀 YS
电磁锁 YL 跳闸线圈 YT 合闸线圈 YC 气动执行器 YPA,YA
电动执行器 YE
电阻R
电阻器,变阻器 R 电位器 RP 热敏电阻 RT 光敏电阻 RL
压敏电阻 RPS 接地电阻 RG 放电电阻 RD 启动变阻器 RS
频敏变阻器 RF 限流电阻器 RC
电感L
感应线圈,电抗器 L 励磁线圈 LF 消弧线圈 LA 滤波电容器 LL
电热E
发热器件(电加热) EH 照明灯(发光器件) EL 空气调节器 EV 电加热器加热元件 EE
转换器B
光电池,热电传感器 B 压力变换器 BP 温度变换器 BT 速度变换器 BV
时间测量传感器BT1,BK 液位测量传感器 BL 温度测量传感器 BH,BM
图文符
