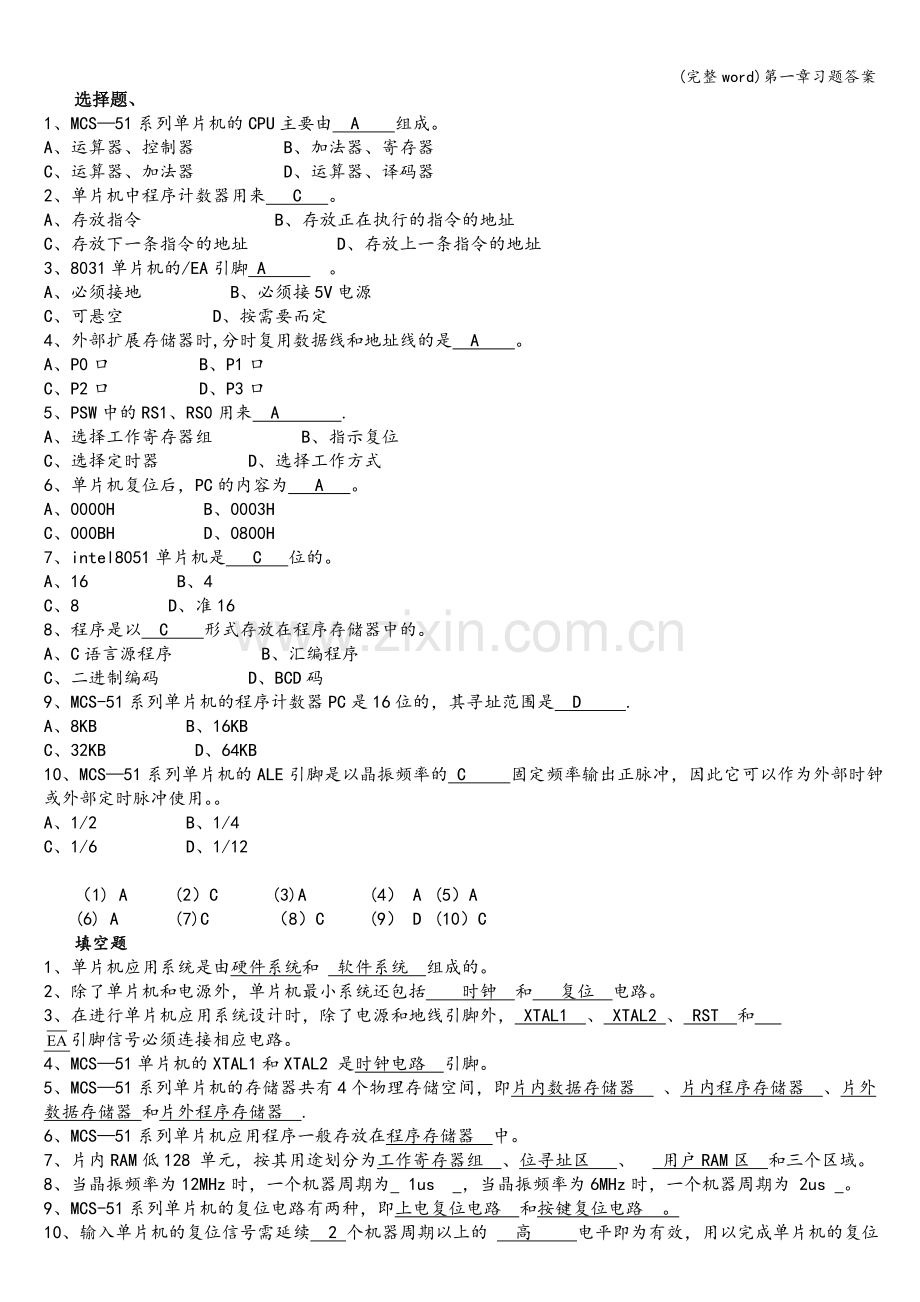

第一章习题答案.doc_第1页
第1页 / 共4页

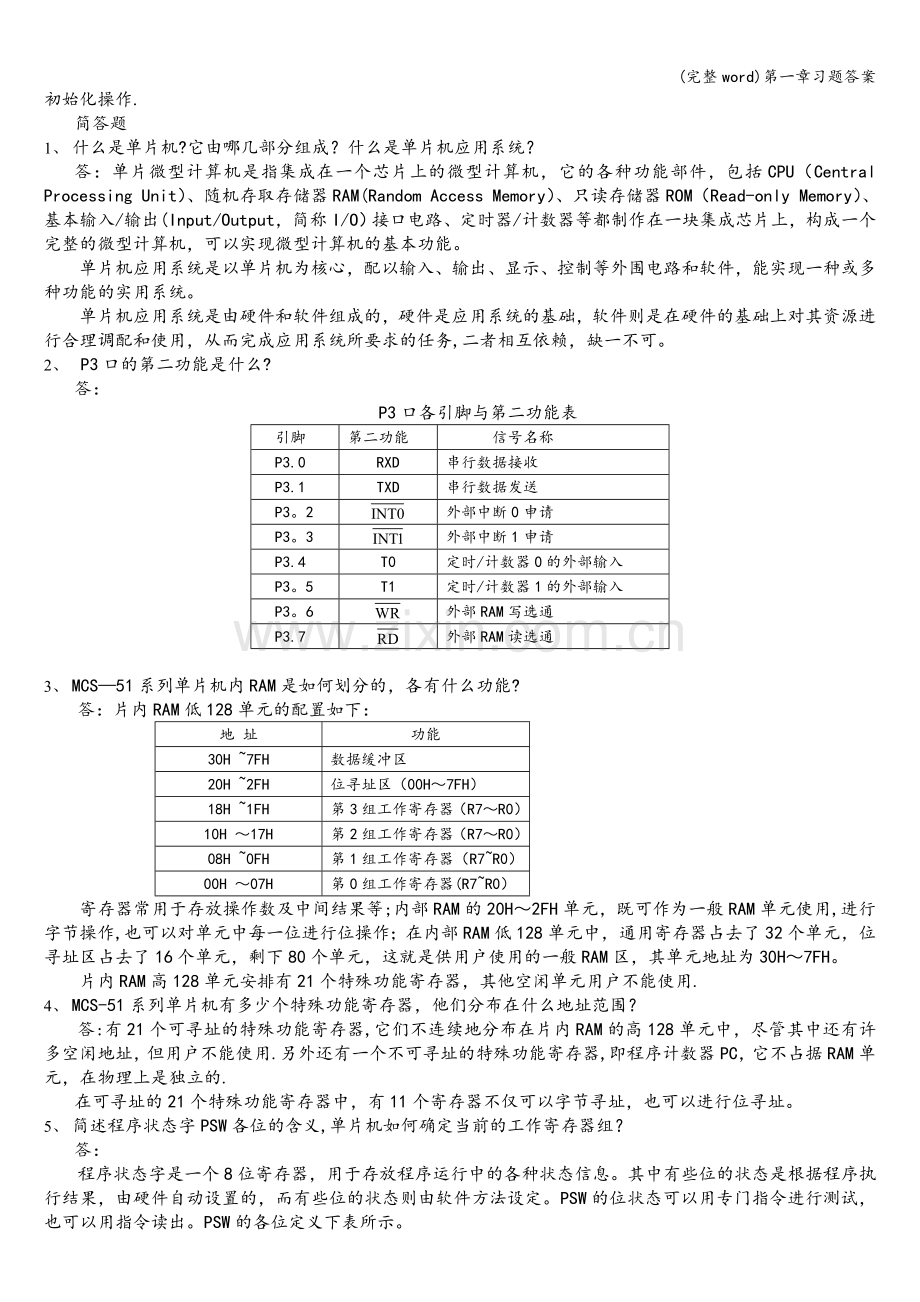

第一章习题答案.doc_第2页
第2页 / 共4页


点击查看更多>>
资源描述
(完整word)第一章习题答案 选择题、 1、MCS—51系列单片机的CPU主要由 A 组成。 A、运算器、控制器 B、加法器、寄存器 C、运算器、加法器 D、运算器、译码器 2、单片机中程序计数器用来 C 。 A、存放指令 B、存放正在执行的指令的地址 C、存放下一条指令的地址 D、存放上一条指令的地址 3、8031单片机的/EA引脚 A 。 A、必须接地 B、必须接5V电源 C、可悬空 D、按需要而定 4、外部扩展存储器时,分时复用数据线和地址线的是 A 。 A、P0口 B、P1口 C、P2口 D、P3口 5、PSW中的RS1、RS0用来 A . A、选择工作寄存器组 B、指示复位 C、选择定时器 D、选择工作方式 6、单片机复位后,PC的内容为 A 。 A、0000H B、0003H C、000BH D、0800H 7、intel8051单片机是 C 位的。 A、16 B、4 C、8 D、准16 8、程序是以 C 形式存放在程序存储器中的。 A、C语言源程序 B、汇编程序 C、二进制编码 D、BCD码 9、MCS-51系列单片机的程序计数器PC是16位的,其寻址范围是 D . A、8KB B、16KB C、32KB D、64KB 10、MCS—51系列单片机的ALE引脚是以晶振频率的 C 固定频率输出正脉冲,因此它可以作为外部时钟或外部定时脉冲使用。。 A、1/2 B、1/4 C、1/6 D、1/12 (1) A (2)C (3)A (4) A (5)A (6) A (7)C (8)C (9) D (10)C 填空题 1、单片机应用系统是由硬件系统和 软件系统 组成的。 2、除了单片机和电源外,单片机最小系统还包括 时钟 和 复位 电路。 3、在进行单片机应用系统设计时,除了电源和地线引脚外, XTAL1 、 XTAL2 、 RST 和 引脚信号必须连接相应电路。 4、MCS—51单片机的XTAL1和XTAL2 是时钟电路 引脚。 5、MCS—51系列单片机的存储器共有4个物理存储空间,即片内数据存储器 、片内程序存储器 、片外数据存储器 和片外程序存储器 . 6、MCS—51系列单片机应用程序一般存放在程序存储器 中。 7、片内RAM低128 单元,按其用途划分为工作寄存器组 、位寻址区 、 用户RAM区 和三个区域。 8、当晶振频率为12MHz时,一个机器周期为 1us ,当晶振频率为6MHz时,一个机器周期为 2us 。 9、MCS-51系列单片机的复位电路有两种,即上电复位电路 和按键复位电路 。 10、输入单片机的复位信号需延续 2 个机器周期以上的 高 电平即为有效,用以完成单片机的复位初始化操作. 简答题 1、 什么是单片机?它由哪几部分组成?什么是单片机应用系统? 答:单片微型计算机是指集成在一个芯片上的微型计算机,它的各种功能部件,包括CPU(Central Processing Unit)、随机存取存储器RAM(Random Access Memory)、只读存储器ROM(Read-only Memory)、基本输入/输出(Input/Output,简称I/O)接口电路、定时器/计数器等都制作在一块集成芯片上,构成一个完整的微型计算机,可以实现微型计算机的基本功能。 单片机应用系统是以单片机为核心,配以输入、输出、显示、控制等外围电路和软件,能实现一种或多种功能的实用系统。 单片机应用系统是由硬件和软件组成的,硬件是应用系统的基础,软件则是在硬件的基础上对其资源进行合理调配和使用,从而完成应用系统所要求的任务,二者相互依赖,缺一不可。 2、 P3口的第二功能是什么? 答: P3口各引脚与第二功能表 引脚 第二功能 信号名称 P3.0 RXD 串行数据接收 P3.1 TXD 串行数据发送 P3。2 外部中断0申请 P3。3 外部中断1申请 P3.4 T0 定时/计数器0的外部输入 P3。5 T1 定时/计数器1的外部输入 P3。6 外部RAM写选通 P3.7 外部RAM读选通 3、 MCS—51系列单片机内RAM是如何划分的,各有什么功能? 答:片内RAM低128单元的配置如下: 地 址 功能 30H ~7FH 数据缓冲区 20H ~2FH 位寻址区(00H~7FH) 18H ~1FH 第3组工作寄存器(R7~R0) 10H ~17H 第2组工作寄存器(R7~R0) 08H ~0FH 第1组工作寄存器(R7~R0) 00H ~07H 第0组工作寄存器(R7~R0) 寄存器常用于存放操作数及中间结果等;内部RAM的20H~2FH单元,既可作为一般RAM单元使用,进行字节操作,也可以对单元中每一位进行位操作;在内部RAM低128单元中,通用寄存器占去了32个单元,位寻址区占去了16个单元,剩下80个单元,这就是供用户使用的一般RAM区,其单元地址为30H~7FH。 片内RAM高128单元安排有21个特殊功能寄存器,其他空闲单元用户不能使用. 4、 MCS-51系列单片机有多少个特殊功能寄存器,他们分布在什么地址范围? 答:有21个可寻址的特殊功能寄存器,它们不连续地分布在片内RAM的高128单元中,尽管其中还有许多空闲地址,但用户不能使用.另外还有一个不可寻址的特殊功能寄存器,即程序计数器PC,它不占据RAM单元,在物理上是独立的. 在可寻址的21个特殊功能寄存器中,有11个寄存器不仅可以字节寻址,也可以进行位寻址。 5、 简述程序状态字PSW各位的含义,单片机如何确定当前的工作寄存器组? 答: 程序状态字是一个8位寄存器,用于存放程序运行中的各种状态信息。其中有些位的状态是根据程序执行结果,由硬件自动设置的,而有些位的状态则由软件方法设定。PSW的位状态可以用专门指令进行测试,也可以用指令读出。PSW的各位定义下表所示。 PSW位定义 位地址 D7H D6H D5H D4H D3H D2H D1H D0H 位名称 CY AC F0 RS1 RS0 OV F1 P · CY(PSW.7):进位标志位。CY是PWS中最常用的标志位,其功能有两个:一是存放算术运算的进位标志,在进行加或减运算时,如果操作结果最高位有进位或借位,则CY由硬件置“1”,否则被清“0”;二是在位操作中,作累加位使用.位传送、位与位或等位操作,操作位之一固定是进位标志位。 · AC(PSW。6):辅助进位标志位.在进行加或减运算中,若低4位向高4位进位或借位,AC由硬件置“1”,否则被清“0”。在BCD码调整中也要用到AC位状态. · F0(PSW。5):用户标志位。这是一个供用户定义的标志位,需要利用软件方法置位或复位,用来控制程序的转向。 · RS1和RS0(PSW.4,PSW.3):工作寄存器组选择位.它们被用于选择CPU当前使用的通用寄存器组。通用寄存器共有4组,其对应关系如下表所示。 工作寄存器组选择 RS1 RS0 寄存器组 片内RAM地址 0 0 第0组 00H~07H 0 1 第1组 08H~0FH 1 0 第2组 10H~17H 1 1 第3组 18H~1FH 这两个选择位的状态是由软件设置的,被选中的寄存器组即为当前通用寄存器组。但当单片机上电或复位后,RS1 RS0=00。 · OV(PSW。2):溢出标志位.在带符号数加减运算中,OV=1表示加减运算超出了累加器A所能表示的符号数有效范围(—128 ~ +127),即产生了溢出,因此运算结果是错误的;OV=0表示运算正确,即无溢出产生. 在乘法运算中,OV=1表示乘积超过255,即乘积分别在B与A中;否则,OV=0,表示乘积只在A中. 在除法运算中,OV=1表示除数为0,除法不能进行;否则,OV=0,除数不为0,除法可正常进行。 · F1(PSW。1):保留未使用。 · P(PSW.0):奇偶标志位。P标志位表明累加器A中内容的奇偶性,如果A中有奇数个“1”,则P置“1”,否则置“0”.凡是改变累加器A中内容的指令均会影响P标志位。 此标志位对串行通信中的数据传输有重要的意义。在串行通信中常采用奇偶校验的办法来校验数据传输的可靠性。 6、 当单片机扩展外部RAM和ROM 时,P0口和P2 口各起什么作用? 答: 当需要扩展存储器时,低8位地址A7~A0和8位数据D7~D0由P0口分时传送,高8位地址A15~A8由P2口传送. 因此,只有在没有扩展片外存储器的系统中,P0口和P2口的每一位才可作为双向I/O端口使用。 7、画出单片机时钟电路,并指出石英晶体和电容的取值范围. 答: 单片机晶振电路 一般地,电容C1和C2取30pF左右,晶体的振荡频率范围是1.2MHz~12 MHz.如果晶体振荡频率高,则系统的时钟频率也高,单片机运行速度也就越快.MCS—51在通常应用情况下,使用振荡频率为的6MHz或12MHz的晶振,如果系统中使用了单片机的串行口通信,则一般采用振荡频率为11.059MHz的晶振。 8、 什么是机器周期?机器周期和振荡频率有何关系?当晶振频率是6MHz时,机器周期是多少? 答: 规定一个机器周期的宽度为12个振荡脉冲周期,因此机器周期就是振荡脉冲的十二分频. 当振荡脉冲频率为12 MHz时, 一个机器周期为1µs;当振荡脉冲频率为6 MHz时,一个机器周期为2 µs。 9、 10、MCS-51系列单片机常用的复位方法有哪几种?画出电路图并说明其工作原理。 答: (a) 上电复位电路 (b) 按键复位电路 单片机常见的复位电路 图(a)为上电复位电路,它是利用电容充电来实现的。在接电瞬间,RST端的电位与VCC相同,随着充电电流的减少,RST的电位逐渐下降.只要保证RST为高电平的时间大于两个机器周期,便能正常复位。 图(b)为按键复位电路。该电路除具有上电复位功能外,若要复位,只需按图(b)中的RESET键,此时电源VCC经电阻R1、R2分压,在RST端产生一个复位高电平.
