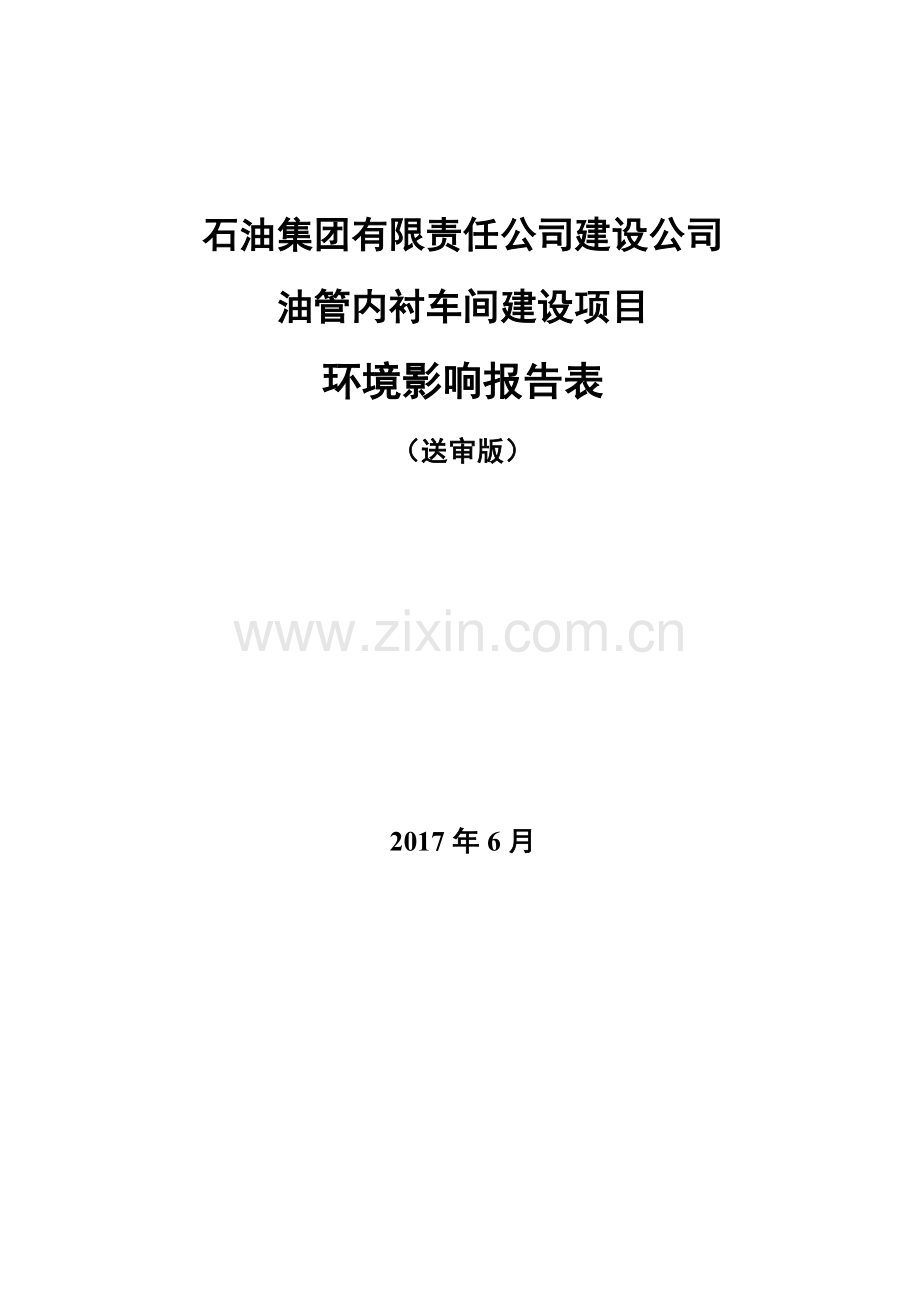

石油集团有限责任公司建设公司油管内衬车间建设项目环境影响报告表.doc

石油集团有限责任公司建设公司
油管内衬车间建设项目
环境影响报告表
（送审版）

2017年6月

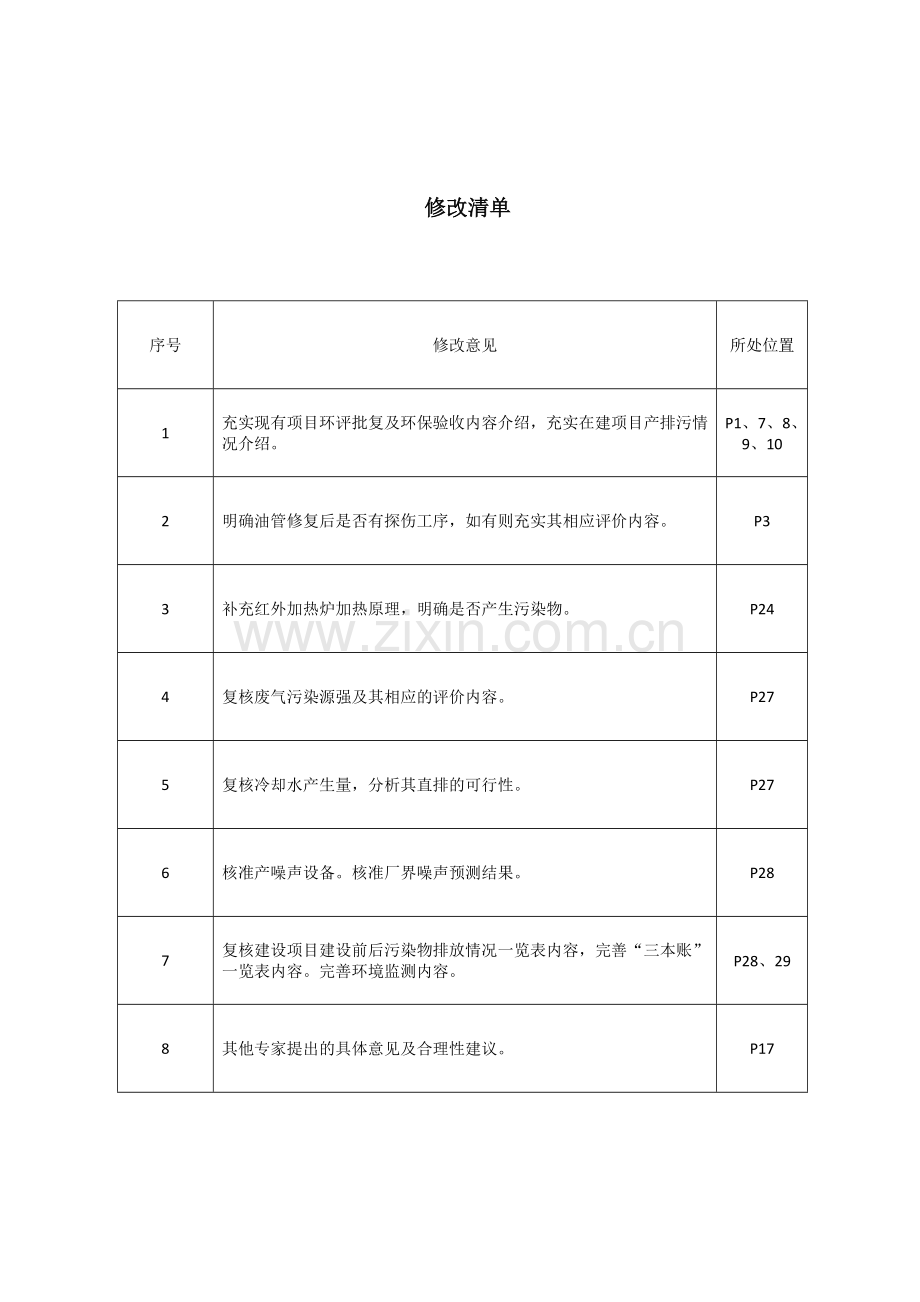

修改清单

序号
修改意见
所处位置
1
充实现有项目环评批复及环保验收内容介绍，充实在建项目产排污情况介绍。
P1、7、8、9、10
2
明确油管修复后是否有探伤工序，如有则充实其相应评价内容。
P3
3
补充红外加热炉加热原理，明确是否产生污染物。
P24
4
复核废气污染源强及其相应的评价内容。
P27
5
复核冷却水产生量，分析其直排的可行性。
P27
6
核准产噪声设备。核准厂界噪声预测结果。
P28
7
复核建设项目建设前后污染物排放情况一览表内容，完善“三本账”一览表内容。完善环境监测内容。
P28、29
8
其他专家提出的具体意见及合理性建议。
P17

建设项目环境影响报告表

项目名称：吉林石油集团有限责任公司建设公司油管内衬车间建设项目
建设单位（盖章）：吉林石油集团有限责任公司建设公司

建设项目基本情况
项目名称
石油集团有限责任公司建设公司油管内衬车间建设项目
建设单位

法人代表

联系人

通讯地址

联系电话

传真
—
邮政编码
138000
建设地点

立项审批部门
松原市环保局
批准文号
—
建设性质
新建□ 改扩建√ 技改□
行业类别及代码
C2922塑料板、管、型材制造
占地面积（m2）
720
绿化面积（m2）
-
总投资(万元)
300
环保投资(万元)
3.5
环保投资占总投资比例%
1.2
投产日期
2018年1月
年生产天数（d）
300
一、项目背景
吉林石油集团有限责任公司建设公司于1973年成立了防腐保温材料生产车间，主要生产防腐保温管材，现拥有管道防腐生产线、三层PE生产线、坡口机等相关配套设施，具备年产500km防腐保温管材的能力。2015年拟在厂区建设石油管道防腐生产车间，该项目已于2015年12月21日取得环评批复，目前正在建设中，预计建成后可年产内防腐管材120km。
油管在维修井下作业施工原材料成本中占有较大比重，可修复利用率较高，吉林石油集团有限责任公司建设公司提出建设油管内衬生产线项目，以满足吉林油田对油管修复的需求。项目总投资300万元，项目所在防腐保温厂厂区总占地面积5万m2，本次油管内衬车间利用厂区内预留空地，占地面积720m2。项目建成后可形成年产油管修复1000km的生产能力。
根据《中华人民共和国环境影响评价法》和《建设项目环境影响评价分类管理名录》的有关规定，受吉林石油集团有限责任公司建设公司委托，吉林省师泽环保科技有限公司承担了本项目的环境影响评价工作。接受任务后，我单位通过对现场勘察和调查，以及对工程相关资料和区域环境资料的分析，根据国家、吉林省有关环境保护法规、区域经济发展规划，按照环评技术导则编制完成了本环境影响报告表。
二、编制依据
1.法律法规及编制依据
（1）《中华人民共和国环境保护法》(2015.1.1)；
（2）《中华人民共和国环境影响评价法》（2016.9.1）；
（3）《中华人民共和国环境噪声污染防治法》（全国人大常委会，1997.3.1）；
（4）《中华人民共和国水污染防治法》（全国人大常委会，2008.6.1）；
（5）《中华人民共和国大气污染防治法（修订版）》（全国人大常委会，2015.8.29）；
（6）《中华人民共和国固体废物污染环境防治法（修订版）》（全国人大常委会，2015.4.24）；
（7）《国务院关于印发大气污染防治行动计划的通知》（国发[2013]37号）；
（8）《国务院关于印发水污染防治行动计划的通知》（国发[2015]17号）；
（9）《国务院关于印发土壤污染防治行动计划的通知》（国发〔2016〕31号）；
（10）《建设项目环境保护管理条例》（国务院令第253号，1998.11.29）；
（11）《建设项目环境影响评价分类管理名录》（环境保护部令第33号）；
（12）《产业结构调整指导目录（2013年修正）》（国家发展与改革委员会第9号令）；
（13）《关于印发<建设项目主要污染物排放总量指标审核及管理暂行办法>的通知》（环发[2014]197号）；
（14）《关于加强建设项目主要污染物排放总量控制工作的通知》（吉林省环境保护局吉环控字[2008]9号）；
（15）《吉林省人民政府关于印发吉林省落实大气污染防治行动计划实施细则的通知》（吉政发[2013]31号）；
（16）《关于印发吉林省清洁空气行动计划（2016—2020年）的通知》（吉政发[2016]23号）；
（17）《吉林省大气污染防治条例》（2016.5.27）；
（18）《关于印发吉林省清洁水体行动计划(2016-2020年)的通知》（吉政发[2016]22号）；
（19）《吉林省人民政府关于印发吉林省清洁土壤行动计划的通知》（吉政发[2016]40号）；
（20）《吉林省环境保护厅关于印发〈落实〈吉林省落实大气污染防治行动计划实施细则〉实施方案〉的通知》(吉林省环境保护厅吉环办字[2014]40号)。
2.技术标准及规范
（1）《建设项目环境影响评价技术导则－总纲》（HJ2.1－2016）；
（2）《环境影响评价技术导则－地面水环境》（HJ/T2.3－93）；
（3）《环境影响评价技术导则－大气环境》（HJ2.2－2008）；
（4）《环境影响评价技术导则－声环境》（HJ2.4－2009）；
（5）《建设项目环境风险评价技术导则》（HJ/T169－2004）。
3.项目文件及资料
（1）吉林省师泽环保科技有限公司与吉林石油集团有限责任公司建设公司签订的关于本项目环境影响评价技术咨询合同书；
（2）建设单位提供的其他资料。

三、工程概况
1.项目名称、性质及建设地点
项目名称：吉林石油集团有限责任公司建设公司油管内衬车间建设项目
建设性质：扩建
建设地点：项目位于吉林石油集团有限责任公司建设公司防腐保温厂内。具体地理位置详见附图1。
项目周围情况：

本项目位于松原市油集团工程建设有限责任公司防腐保温厂厂区内，厂区南侧为商品混凝土搅拌站，西侧为钻井机修厂，北侧为油田物业公司锅炉房，东侧为大庆油田井控厂。项目周围环境详见图2。
2.建设规模
项目新建油管内衬车间1栋，规划修复油管φ78-φ89×1000km/a，本项目待修复油管为探伤及试压后的油管，均来自吉林油田下属的各个采油厂。
3.建设内容
本项目占地面积720m2，为现有厂区预留场地，不新增占地，新建油管内衬车间1栋，总建筑面积720m2，拟通过购置挤出机、翻边机、缩径机、红外加热炉、拧扣机，形成油管修复生产线。待修复油管为吉林油田下属的各个采油厂探伤及清洗试压后的油管。本项目组成见表1。

表1 本项目组成一览表
工程类别
项目名称
建设内容
建筑面积
建设性质
主体工程
油管内衬车间
油管修复生产线1条
720m2
新建
仓库
存放原材料
488m2
依托
公用工程
供水
工程用水由市政管网提供
-
依托
排水
本项目无新增生活废水，生产废水经厂区污水管线排入松原市江南污水处理厂，经处理后排入松花江
-
依托
供电系统
本项目由松原市供电电网统一供给
-
依托
环保工程
噪声
隔音、减振措施
-
新增
4.主要设备
（1）主要设备
本项目主要设备详见表2。
表2 项目配套设备一览表
序号
设备名称
数量（台）
型号
1
挤出机
2
SJ65
2
红外加热炉
1
DYJZ-LXJRL-180
3
翻边机
2
DYJZ1510-21
4
缩径机
2
DYJZ-SJ73
5
拧扣机
2
ZYNJ-200/20
6
通径规
3

7
切割机
2

5.主要经济技术指标
本项目主要经济技术指标见表3。
表3 主要经济技术指标
序号
项目
单位
数据
1
油管内衬生产车间占地面积
m2
720
2
年生产油管内衬
km
1000
3
年修复油管
km
1000
4
年耗自来水量
t
30
5
年耗电量
万Kw..h
10
6.环保投资
本项目总投资300万元。其中环保投资3万元，主要用于设备减振降噪等，占项目总投资的1%。
7.原辅材料及能源消耗
（1）原辅材料
本项目原材料主要为高分子聚乙烯、待修复油管，原材料消耗情况见表4，原材料理化性质见表5。
（2）能源
主要能源消耗情况见表4。
表4 原辅材料及能源消耗情况
序

名称
单位
年用量
来源
用途
1
聚乙烯
t
50
统一采购，袋装
生产油管内衬
2
待修复油管
km
1000
吉林油田各采油厂，汽车运输
原材料
3
水
t
30
市政管网
生产用水
4
电
万Kwh
10
松原市供电电网

表5 原辅材料理化性质
序号
名称
理化性质
1
聚乙烯
无毒，无味，无臭的白色颗粒，熔点为130℃，相对密度为0.941-0.960g/cm3它具有良好的耐热性和耐寒性，化学稳定性好。
8.工作制度和劳动定员
本项目职工为企业原有职工，不新增员工，劳动定员及班组作业班次见表6。
表6 本项目工作制度及劳动定员
序号
工作制度及定员
单位
数量
备注
1
全年生产天数
d
300

2
每天生产小时
h
24
三班制，每班8h
3
劳动定员
人
17
原有职工轮岗
9.公用工程
（1）给水工程
本项目用水主要为生产用水，全部由市政管网提供。
（2）排水
本项目有关内衬挤出过程中需要冷却定型，通过冷却循环系统进行冷却，冷却系统为挤出机的筒体外壁的夹套，夹套上开设有进水口和出水口，筒体下方设置有换热水池，进水口和出水口分别通过管道与换热水池连通，整个过程冷却水均通过冷却循环系统进行冷却。消耗掉的水定期添加，估算补充量约为30t/a。本项目产生的生产废水通过污水管网进入松原市江南污水处理厂，处理达到GB18918—2002《城镇污水处理厂污染物排放标准》中一级A标准后排入松花江。项目用排水情况见表7，水平衡情况见图3。

损耗6

24
30
松原市江南污水处理厂
冷却系统
新鲜水

图3 水量平衡图（t/a）

表7 项目用排水一览表
用水来源
用水部门
用水量
损耗量
排水量
t/a
t/a
t/a
新鲜水
冷却循环系统
30
6
24
（3）供热
本项目生产用热由红外加热炉供给，生活采暖由吉林油田物业公司锅炉房集中供热，厂区内不建设锅炉。
（4）供电
本项目由松原市供电电网统一供给，可满足厂区生产、生活需要。
10.平面布置
本工程拟建在防腐保温厂厂内，地形平坦，建设一座油管内衬生产厂房，位于厂区东北角空地。
厂区用地原则是在满足工艺流程前提下，总平面布置力求紧凑，不影响厂内现有建构筑物。竖向上结合地形采用平坡式布置，尽量减少占地。油管内衬车间厂房预计2017年12月完工，2018年3月正式投产。
厂区总图平面布置见图4，油管内衬生产厂房平面布置详见图5。
四、与本项目有关的原有污染情况及主要环境问题：
1.企业概况
吉林石油集团有限责任公司建设公司于1973年成立了防腐保温材料生产车间，厂区位于吉林省松原市宁江区兴原乡，主要生产防腐保温管材，现拥有管道防腐生产线、三层PE生产线、坡口机等相关配套设施，具备500km防腐保温管材的年产能力。2015年拟在厂区建设内防腐生产车间，目前该项目正在建设中，预计建成后可年产内防腐管材120km。
2.企业现有工程环评、环保验收批复及落实情况
吉林油田建设公司于1973年成立了防腐材料厂，2009年7月委托吉林省兴环环境技术服务有限公司编制《吉林石油集团工程建设有限责任公司防腐保温材料生产建设项目环境影响报告表》，批复见附件，并于2014年1月通过验收，验收批复见附件。2015年7月委托东北师范大学环境科学研究所编制《吉林油田建设公司石油管道防腐项目环境影响报告表》，批复见附件，目前正在建设中，未投入生产，未开展环保验收工作。与本项目有关的现有工程环评批复及环保验收情况见表8。
表8 本厂与本项目有关的现有环保工程环评、环保验收批复及落实情况
序号
项目名称
报告书(表)
环评批复
审批部门
验收
验收部门
1
吉林石油集团工程建设有限责任公司防腐保温材料生
建设项目
报告表
松环建字[2009]30号，2009年7月1日
松原市环境保护局
松环验[2013]36号
松原市环境保护局
2
吉林油田建设公司石油管道防腐项目
报告表
松环建字[2015]87号，2015年12月23日
松原市环境保护局
-
-
3.企业现有建筑物
项目厂区内现有建筑物详见表9。
表9 厂区主要建构筑物及其面积一览表
序号
建筑物名称
建筑面积m2
备注
备注

1
防腐保温车间
2568

2
内防腐车间
500

3
办公室
448.8

仓库
488
2个
5
敞篷库
300

6
库房
457

7
食堂
171

8
休息室
643
2个
9
门卫
115.4
2个
10
厕所
29

合 计
5720.2

4.企业现有生产设备
企业现有设备详见表10。
表10 项目主要生产设备一览表
序号
名称
型号
单位
数
量
1
龙门吊
5T
台
1
2
门市起重机
MH-5-16.8
台
1
3
管子坡
机
GP-325
台
1
4
黄夹克作业线

条
1
5
三层PE生产线
管道防腐保温生产线

条
1
6
管道防腐保温生产线

条
1
7
摇臂钻车
Z32K
台
1
8
坡口机
FPEBM-1
A
台
1
9
电火花检漏仪
JG-3
台
1
10
涂层测厚仪
0-5
台
1
11
挤出机

台
1
5.现有公用工程
（1）给水工程
企业现主要用水为职工生活用水及循环冷却补充水。企业现有职工40人，现有项目新鲜用水量为800t/a。企业用水由市政管网提供。
（2）排水
企业现有污水主要为职工生活污水及食堂废水，通过污水管网进入松原市江南污水处理厂，处理达到GB18918—2002《城镇污水处理厂污染物排放标准》中一级A标准后排入松花江。
（3）供热
厂区生产用热由耗电专用加热设备供给，生活采暖由吉林油田务业公司集中供热，不建设锅炉。
（4）供电
厂区用电由松原电网提供，可满足需要。
6.企业现有工程污染物排放情况
因企业自身生产需要，防腐保温车间现在处于停产状态。内防腐车间还未建成投产，在建工程污染物排放情况参考东北师范大学环境科学研究所2015年7月编制的《吉林油田建设公司石油管道防腐项目环境影响报告表》。
（1）废气
现企业废气排放源主要是生产防腐保温管材刷漆、喷涂及自然干燥产生的废气和挤出机废气，以及食堂产生的少量油烟。在建内防腐管材工艺中涉及对钢管的喷涂，喷涂利用现有防腐保温车间的喷漆室。
①刷漆、喷涂及自然干燥废气（二甲苯）
防腐保温车间在对钢管表面进行刷漆和喷涂的过程中，刷漆室会产生二甲苯，企业现有工艺产生量为1.24t/a，产生速率为0.52kg/h，在建项目预计产生量为2.16t/a，产生速率为1.35kg/h，二甲苯总废气量3.4t/a，产生速率为3.51kg/h。现企业在刷漆线上方设置集气罩，集气效率90%，收集后的气体经活性炭吸附装置过滤后，去除效率95%，由5000m³/h风机经15m高排气筒排放，排放量为0.153t/a，排放速率0.084kg/h，排放浓度16.8mg/m3，满足GB16297-1996《大气污染物综合排放标准》中二级排放标准（1.0kg/h，70mg/m3）要求。未被收集的二甲苯以无组织形式释放，排放量为0.34t/a。
管道刷漆喷涂之后自然干燥过程中会挥发二甲苯，二甲苯排放量为3.71/a，排放速率为1.71kg/h，满足GB16297-1996《大气污染物综合排放标准》中无组织排放标准要求。
②挤出机废气（非甲烷总烃）
防腐车间保温层工序（聚氨酯树脂加热融化机）会产生一定量非甲烷总烃，产生量为21.33t/a，产生速率为9kg/h，在其上方设置集气装置，集气效率90%，收集后的气体经活性炭吸附装置过滤，去除效率95%，由5000m³/h风机经15m高排气筒排放，排放量为0.96t/a，排放速率0.4kg/h，排放浓度80mg/m3，满足GB16297-1996《大气污染物综合排放标准》中二级排放标准（10kg/h，120mg/m3）要求。
未被收集的二甲苯以无组织形式释放，排放量为2.133t/a。
③食堂油烟
企业运营期间，食堂就餐人数20人计。在建项目预计新增8人，食堂总就餐人数28人及计。根据类比资料可知，食堂人均最大用油量约为0.03kg/d，烹饪过程中的挥发损失约3％，全厂油烟产生量为0.025kg/d，0.0075t/a，按食堂烹饪时间3h/d计，食堂安装有油烟净化器，油烟去除率≥85%，风机的排风量为1000m3/h，油烟排放量为浓度约为1.25mg/m3，满足GB18438-2001《饮食业油烟排放标准》中的最高允许排放浓度2mg/m3限值要求。
表11 现厂区项目废气排放情况
序号
排放源
污染物
排气筒
高度
（m）
除尘设备
产生量
t/a)
排放浓度
（mg/m3）
排放量(t/a)
名称
台数
除尘率
1
刷漆线
二甲苯
15
活性炭吸附
1
95%
3.4
16.8
0.493
2
挤出机
NMHC
15
活性炭吸附
1
95%
21.33
80
3.093
3
食堂
油烟
2
油烟净化器
1
85%
0.0075
1.25
0.0011
4
自然干燥
无组织二甲苯
3.71

3.71
（2）废水
现厂区生产用水主要为循环冷却水，总循环水量为50t/a，循环使用，全部蒸发，不外排。全厂废水主要为现有职工的生活污水和厨房废水以及在建项目拟排放的生活污水和厨房废水。生活污水及厨房废水经市政污水管网排入松原市江南污水处理厂，处理达到GB18918-2002《城镇污水处理厂污染物排放标准》中的一级A标准后，排入松花江。废水产生与排放情况见表12。
表12 废水排放特征一览表
项目
排放量
污水排放情况
t/a
COD
BOD5
SS
氨氮
浓度
（mg/L）
排放量
(t/a)
浓度
（mg/L）
排放量
(t/a)
浓度
（mg/L）
排放量
(t/a)
浓度
（mg/L）
排放量
(t/a)
生活污水
480
240
0.12
150
0.075
250
0.13
30
0.015
厨房废水
120
400
0.048
250
0.03
170
0.02
40
0.0048
合计
600
0.168
0.105
0.15
0.0198
（3）固体废物
企业现产生的固体废弃物为生活垃圾、废油漆纸、废发泡胶和餐厨垃圾等，在建项目拟产生的固体废弃物为废油漆纸、废活性炭、餐厨垃圾、生活垃圾，全厂固体废弃物产生量为76t/a。全厂固废物排放及处置情况详见表13。
表13 固体废物排放及处置情况一览表
名称
产生量（t/a）
排放量
治理措施
生活垃圾
9.6
0
环卫部门统一清运
废油漆纸
1
0
送到当地环保部门指定的危废处理中心处理
废活性炭
62.5
0
废发泡胶
2
0
餐厨垃圾
0.9
0
环卫部门统一清运
合计
76
0
-
（4）噪声
现厂区噪声源主要来自内喷涂室、钢管入库、循环水泵、风机等设备产生的噪声，其噪声值在90-95dB(A)之间。
7.主要存在的环境问题及整改措施
现厂区产生污水主要为厂内职工生活污水和食堂废水，所有废水经市污水管网排入松原市江南污水处理厂。食堂未安装隔油池，建议企业安装隔油池。

建设项目所在地自然环境概况
一、自然环境概况（地形、地貌、地质、气候、水文、植被生物多样性等）：
1.地理位置
松原市是1992年经国务院批准建立的地级市，位于吉林省中西部，地处松嫩平原南端，坐落在松花江畔。东经123°6′至126°11′，北纬43°59′至45°32′。南与长春、四平市为邻，西与白城市、内蒙古哲盟接壤，北隔松花江与黑龙江省相望。本项目建设地点位于吉林省松原市宁江区兴原乡吉林石油集团有限责任公司建设公司防腐保温厂厂区内。
2.地形、地貌
松原市地处松辽平原腹地河谷区，为第二松花江、松花江、嫩江、拉林河的冲积平原，大地构造属于松辽平原，地貌类型由低河漫滩、高河漫滩和台地组成，江北由东北向西南倾斜，地形坡度平均在4.8‰左右，江南由西南向东北倾斜，地形坡度平均在1‰左右，海拔126～292m之间。地形平坦。
根据中华人民共和国国家标准《建筑抗震设计规范》（GB50011－2001），项目所在区域抗震设防基本烈度为Ⅵ度，设计基本地震加速度值为0.05g。
3.水文情况
松花江穿过松原市区，松花江的历年平均水位131.81m，最高水位134.96m，最低水位129.93m，最大流量6750m³/s，平均含沙量0.144kg/m³。地下水属潜层水，地下水埋深，江北3.5-8.2m，江南1-5m，地下水与松花江水互相补给，一般情况下，地下水流向与地形变化基本一致。地下水对各类混凝土基本无腐蚀作用。
本区域地下水较丰富，主要来源于降水补给、地表水补给、田间灌溉补给、侧向补给，总储量34.25×108m³，最大可开采量24.22×108m³，占地下天然水资源量的70.4%。
4.气候气象
松原市属典型的北温带大陆性季风气候，季节变化明显，四季分明，春季多风少雨，夏季炎热多雨，秋季凉爽干燥，冬季漫长寒冷，年平均气温4.25℃，年平均日照2789小时，≥10 ℃活动积温2913℃；年平均降水量484mm，降水量多集中在6～8月份；无霜期134～146天；主导风向为西南风，冬季多为西北风，年平均风速4m/s；最大冻土深度l.80米。

环境质量现状
一、建设项目所在地区域环境质量现状及主要环境问题（环境空气、地面水、地下水、声环境、生态环境等）：
1.环境空气质量
（1）监测点位布设
为了解项目所在地环境空气质量现状，本次布设2个环境空气监测点位，具体见表14及图6。
表14 监测点位统计表
序号
监测点位
方位
距厂界距离(km)
功能区
A1
上风向额莫勒村
WS
2.21
二类区
A2
下风向卡伦村
EN
2.3
二类区
（2）监测项目
监测项目确定为SO2、NO2、TSP、NMHC，共计4项。
（3）监测时间及频次
吉林省同正检测技术服务有限公司于2017年4月18日-4月24日对松原市油集团工程建设有限责任公司防腐保温厂厂区所在区域的环境空气质量进行监测。SO2、NO2监测小时质量浓度值和日平均质量浓度值，TSP监测日均值，NMHC监测小时值，连续监测7天。
（4）监测结果
环境空气质量现状监测统计结果见检测报告。
（5）评价标准
本项目SO2、NO2、TSP环境空气质量标准采用GB3095-2012《环境空气质量标准》中的二级标准，NMHC环境空气质量标准采用《大气污染物综合排放标准(GB3095-1996)详解》中的相关标准。
（6）评价方法
评价方法采用单项标准指数法，计算公式如下：

式中：Ii ─i污染物的标准指数；
Ci ─i污染物的实测浓度，mg/m3；
Coi─i污染物的评价标准，mg/m3。
（7）评价结果
环境空气质量现状评价结果见表15。
表15 环境空气环境质量监测评价指数表
监测点
监测因子
监测时段
监测值浓度范围
（mg/m3）
检出率（%）
最大占标率（%）
超标率（%）
最大超标倍数
A1
TSP
日均值
0.059-0.081
100
27.0
0
—
SO2
日均值
0.009-0.012
100
8.0
0
—
小时值
0.008-0.014
100
9.0
0
—
NO2
日均值
0.022-0.025
100
31.2
0
—
小时值
0.016-0.028
100
14.0
0
—
NMHC
小时值
0.100-0.149
100
7.5
0
—
A2
TSP
日均值
0.063-0.084
100
28
0
—
SO2
日均值
0.010-0.012
100
8.0
0
—
小时值
0.008-0.015
100
3.0
0
—
NO2
日均值
0.022-0.025
100
31.3
0
—
小时值
0.017-0.031
100
15.5
0
—
NMHC
小时值
0.135-0.195
1
0
9.8
0
—
由表15可知，各监测点TSP、SO2、NO2及NMHC现状监测日均值均满足《环境空气质量标准》（GB3095-2012）二级标准限值要求。特征污染物NMHC满足《大气污染物综合排放标准(GB3095-1996)详解》中2.0mg/m3的标准限值要求。
2.声环境质量
（1）监测点位布设
为了解项目所在地声环境质量现状，本次布设4个环境噪声监测点。噪声现状监测点见表16及图6。
表16 环境噪声监测点布设
序号
监测点
监测点位置说明
N1
东侧厂界
四周厂界外1m
N2
南侧厂界
N3
西侧厂界
N4
北侧厂界
（2）监测项目
等效噪声级Leq。
（3）监测时间及频次
吉林省同正检测技术服务有限公司于2017年04月18日对松原石油集团工程建设有限责任公司防腐保温厂厂区厂界噪声进行监测。监测一天，分昼夜两次监测。
（4）监测结果统计及评价
声环境监测及评价结果见表17。
表17 噪声监测及评价结果单位：dB(A)
编号
监测位置
监测值
标准值
达标情况
昼间
夜间
昼间
夜间
昼间
夜间
N1
东侧厂界
49.2
40.5
65
55
达标
达标
N2
南
厂界
50.1
40.8
65
55
达标
达标
N3
西侧厂界
50.8
41.0
65
55
达标
达标
N4
北侧厂界
48.0
39.3
65
55
达标
达标
由表17可知，本项目所在的吉林石油集团有限责任公司建设公司防腐保温厂厂界噪声满足《声环境质量标准》（GB3096-2008）中3类标准要求。
3.地表水环境质量
结合区域环境实际情况和本项目工程特征，为缩短评价时间，本次环境质量现状调查地表数据引用东北师范大学环境科学研究所2016年12月编制的《吉林油田公司扶余采油厂2012年第一批扩边产能建设工程竣工环境保护验收调查报告》中松花江地表水环境质量现状监测数据，此次引用监测数据在三年以内，其监测时段与监测内容符合国家对环境影响评价中利用现有资料的选取要求，因此本次地表水现状评价引用现有数据是合理、有效的。
（1）监测点位布设
根据本项目地表水环境影响评价，在松花江共布设3个监测断面，地表水质监测断面布设情况见表18。监测断面见图7。
表18 地表水监测断面布设情况
序号
监测断面
说明
1#
宁江断面
对照断面（省控）
2#
西大嘴子断面
预测断面（省控）
3#
松林断面
控制断
（国控）
（2）监测项目
监测项目确定为pH、COD、挥发酚、氨氮、石油类，共计5项。
（3）监测时间及频次
吉林省同正检测技术有限公司于2016年10月1日进行检测，检测一天，采样一次。
（4）监测结果
本次水质监测结果见表19。
表19 地表水水质监测结果单位：mg/l(pH除外)
序号
监测断面名称
pH
COD
挥发酚
氨氮
石油类
W1
宁江断面
7.64
19.4
0.004
0.537
0.05
W2
西大嘴子断面
7.53
21.2
0.004
0.04
0.04
W3
松林断面
7.43
19.7
0.004
0.03
0.03
（5）评价标准
各断面评价标准均执行GB3838-2002《地表水环境质量标准》Ⅲ、Ⅳ类水质标准。
（6）评价方法
评价方法采用单项水质参数评价模式-标准指数法，其模式如下：
单项污染指数的表达式为：
对于以评价标准为区间值的水质参数pH，其表达式为：

式中：Pi--水质参数i单项污染指数；
Ci--水质参数i监测浓度值（mg/l）；
Csi--水质参数i的标准值（mg/l）；
PpH--pH标准指数；
pHj--j点实测的pH值；
pHsd--标准中pH值的下限值；
pHsu--标准中pH值的上限值。
（7）评价结果
用标准指数法对各断面水质监测结果进行评价，各采样点的标准指数计算结果见表20。
表20 地表水水质评价结果
序号
监测断面名称
pH
COD
挥发酚
氨氮
石油类
W1
宁江断面
0.32
0.97
0.80
0.54
1.0
W2
西大嘴子断面
0.27
0.71
0.40
0.05
0.08
W3
松林断面
0.22
0.99
0.80
0.15
0.6
由监测和评价结果可见，宁江断面及松林断面各项指标均能满足GB3838-2002《地表水环境质量标准》中Ⅲ类标准要求，西大嘴子断面各项指标均能满足GB3838-2002《地表水环境质量标准》中Ⅳ类水质标准要求，该区域地表水水质较好。

二、主要环境保护目标（列出名单及保护级别）
本项目位于吉林省松原市宁江区兴原乡吉林石油集团有限责任公司建设公司防腐保温厂厂内，占地面积720m2。厂区南侧为商品混凝土搅拌站，西侧为钻井机修厂，北侧为油田物业公司锅炉房，东侧为大庆油田井控厂，距离厂区最近村屯分别为厂区西南侧2.21km处的额莫勒村，东南侧1.71km处的贺尔其勒村，东北侧2.3km处的卡伦村。
（1）水环境保护目标
地表水主要保护目标为松花江，控制本项目运营期产生的废水进水水质满足《污水综合排放标准》（GB8978-1996）中三级标准，经江南污水处理厂处理后排入松花江，保护区域地表水环境质量满足GB3838-2002《地表水环境质量标准》中的Ⅲ、Ⅳ类标准，保护松花江水质满足Ⅲ、Ⅳ类水质标准要求。
（2）大气环境保护目标
根据本工程所在区域及工程特点，控制非甲烷总烃排放浓度达到GB16297-1996《大气污染物综合排放标准》的二级标准，保护项目周围环境空气质量满GB3095-2012《环境空气质量标准》中二级标准。
（3）声环境保护目标
本项目声环境主要保护目标为厂界，控制车间内设备噪声对车间外环境的影响，控制厂界噪声达到GB12348-2008《工业企业厂界环境噪声排放标准》中3类区标准，保护项目周围区域的声环境质量符合GB3096－2008《声环境质量标准》中的3类区标准要求。
（4）固体废物环境保护目标
本项目固废主要有塑料原料包装袋、翻边封口时切割的多余内衬管，塑料原料包装袋由厂家回收利用，翻边封口时切割的多余内衬管粉碎回用，避免对区域环境造成二次污染。
（5）生态环境
运营期加大生态恢复和绿化力度，使施工期损失的生物量得到补偿。
根据项目所在区域的环境功能及敏感程度，及项目可能带来的环境影响范围，本次评价确定的主要环境保护目标及保护等级见表21和图8。

表21 项目周围环境保护目标
环境
保护目标
相对距离
保护对象数量
（户）
保护级别
方位
距最近厂界距离
距本项目最近距离
环境
空气
额莫勒村
WS
2210m
2480m
700
《环境空气质量标准》（GB3095-2012）二级
贺尔齐勒村
ES
1710m
1780m
500
卡伦村
EN
2300m
2350m
1500
努很格勒村
S
2124m
2188m
450
地表水
松花江
E
5310m
5300m
-
《地下水质量标准》（GB/T14848-93）中Ⅲ、Ⅳ类标准
噪声
厂界
-
《声环境质量标准》（GB3096－2008）中3类区标准

评价适用标准
环
境
质
量
标
准
（1）环境空气质量标准
本项目环境空气属二类功能区，环境空气质量标准应执行《环境空气质量标准》（GB3095－2012）中的二级标准，详见表22。
表22 环境空气质量标准限值（摘录）
污染物
执行标准(ug/m3)
标准来源
年平均浓度
日平均浓度
1小时平均浓度
TSP
200
300
—
GB3095-2012二级标准
SO2
60
150
500
NO2
40
80
200
NMHC
一次值
2.0
《大气污染物综合排放标准详解》
（2）声环境质量标准
本项目所在区域属于3类区，执行GB3096-2008《声环境质量标准》中的3类区标准。具体见表23。
表23 声环境质量标准
地点类别
噪声限制值(LeqdB(A))
标准来源
昼间
夜间
GB3096-2008
1类
55
45
2类
60
50
3类
65
55
4类
a
70
55
b
70
60
（3）地表水环境质量标准
本项目通过污水管网排入松原市江南污水处理厂，经处理达标后排入松花江。
根据DB22/388—2004《吉林省地表水功能区》，W1、W3断面应执行Ⅲ类水质标准，W2断面应执行Ⅳ类水质标准，详见表24。
表24 地表水环境质量标准单位：mg/L（pH无量纲）
污染物
pH值
COD
挥发酚

石油类
氨氮
III类标准
6-9
6
4
0.05
1.0
IV类标准
6-9
9
6
0.5
1.5

污
染
物
排
放
标
准
（1）废气
废气按照GB16297-1996《大气污染物综合排放标准》中新污染源二级标准执行，具体见表25。
表25 GB16297-1996中新污染源排放标准
污染物名称
最高允许排放浓度
（mg/m3）
最高允许排放速率（kg/h）
无组织排放监控浓度限值
（mg/m3）
