年产3万吨钢结构件生产线新建项目可行性论证报告.doc

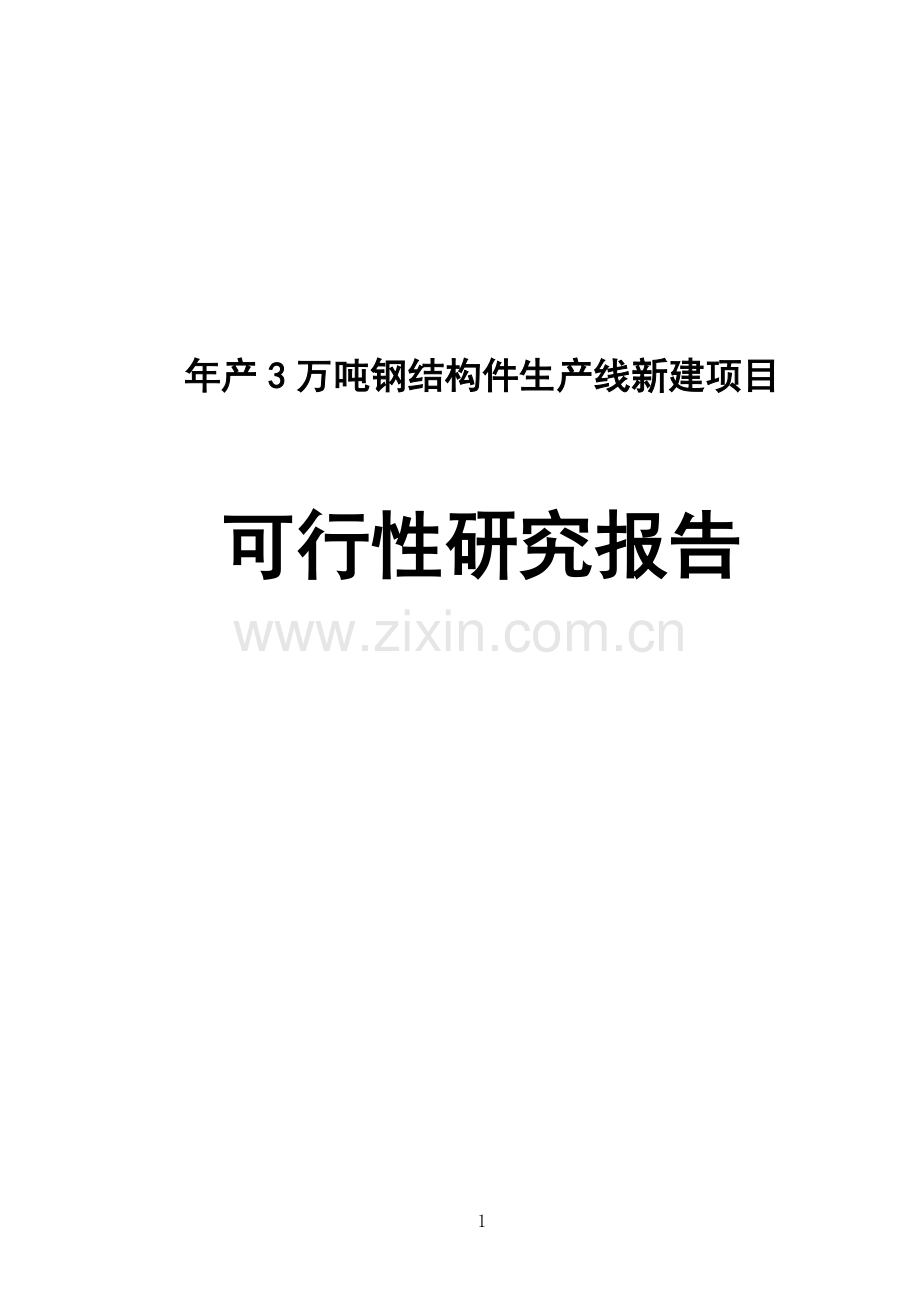

年产3万吨钢结构件生产线新建项目

可行性研究报告
第一章 总 论

1.1 项目名称及承办单位
1.1.1 项目名称
年产3万吨钢结构件生产线新建项目
1.1.2 项目承办单位、法人代表
承办单位：林州市汇鑫安装工程有限公司
法人代表：高志岗
林州市汇鑫安装工程有限公司，成立于2010年，注册资金2500万元，是房屋建筑施工总承包叁级，钢结构施工，制造为一体的现代化企业，公司位于林州市龙山区龙安路中段。
1.1.3 建设地点
林州市鲁班大道陵阳产业集聚区，鲁班大道东段路南，占地约150余亩。
1.2 编制依据、内容及范围
1.2.1 编制依据
1、国家建设部、国家冶金局《国家建筑钢结构产业“十五”计划和2015年发展规划》（纲要）；
2、《国务院关于加快循环经济的若干意见》（国发[2005]22号）；
3、《河南省人民政府关于加快循环经济的若干意见》（豫政[2006]38号）；
4、《中华人民共和国节约能源法》；
5、《能源节约与资源综合循环利用“十一五”规划》；
6、《国民经济和社会发展第十一个五年规划纲要》；
7、《产业集聚区建设总体规划》；
8、有关法律法规、技术规范。
1.2.2 编制范围与内容
根据国家对建设项目可行性研究报告的工作范围和深度规定，本报告在对项目的建设条件进行实地勘查基础上，对项目建设的背景及概况、市场需求预测和建设的必要性、建设条件、工程技术方案、项目的组织管理和劳动定员、项目实施计划、环境保护与消防安全、投资估算与资金筹措、效益评价等方面进行综合研究和分析，为有关部门对工程项目决策和建设提供可靠和准确的依据。
1.3 报告内容概要
1.3.1 项目建设的理由与过程
林州投资环境优越。工业及民用建筑基础雄厚，初步形成了以冶金、机械铸造、建材、建筑等几大产业为主的工业体系。交通便利，安林、合嘴等多条省级干线公路贯穿全境，东距107国道和京珠高速公路50公里，林南高速公路已经全线贯通，林长高速正在建设中，京广铁路支线安林铁路直达林州腹地。供电、供气、供水、供热等基础设施日臻完善。林州人民常年在全国各地承包建筑工程，形成了全国知名的“林州建筑”，是著名的建筑之乡。林州人在建筑行业里有着得天独厚的优势。钢结构项目是未来发展的必然趋势。林州市汇鑫安装工程有限公司在建筑工程行业发展新型材料，将成为技术制造安装的领头企业。为我市的建筑市场发展增砖加瓦
随着我国现代化、城市化步伐加快，以及新技术、新材料的不断出现，国内建筑建材领域正在面临前钢结构大趋势的变革，钢结构彩钢板作为一种新型建筑材料和结构形式，以其重量轻、安装方便、安全环保、可塑性强的优势，得到越来越多的建筑商和用户的青睐，应用范围日渐广泛。工业厂区已经覆盖90%以上，目前正有往高层住宅发展的趋势。
钢结构和彩钢板已成为国家大力推广应用的新型建筑结构和墙体材料。1999年，国产高频轻型钢被列入建设部建材科技成果重点推广项目；国家建设部、国家冶金局联合制定了《国家建筑钢结构产业“十五”计划和2015年发展规划》（纲要）。日益旺盛的市场需求，良好的政策氛围及导向，为钢结构和彩钢板的产业化奠定了坚实基础。
林州市汇鑫安装工程有限公司是一家集钢结构加工、生产、销售及安装的专业化企业。该公司抓住钢结构及彩板建材升温，应用日益广泛，国家大力支持推广的难得机遇，对现有的生产设施进行更新改造，提高生产加工技术水平，增加产品品种，进一步扩大生产规模，无疑是适应市场发展的先见之举，具有良好的发展前景和巨大的市场潜力。
1.3.2 厂址概述
项目厂址位于林州市陵阳产业集聚区，鲁班大道东段路南，占地约150余亩。项目规划区无工业污染，环境良好，交通运输条件便利，适宜项目建设。
1.3.3 建设规模
年产3万吨钢结构项目（其中重型钢结构年产2万吨，轻型钢结构年产1万吨）。
主要内容见表1。
表1 可行性研究报告主要数据表
序号
指标名称
单位
数量
备注
一
生产规模
吨/年
30000

二
生产投资
万元
4400

三
铺底流动资金
万元
1000

四
主要设备数量
台
159

五
职工人数
人
122

六
电
Kwh
80000

七
水
吨
3600

八
年工作日
天
254

2．主要经济指标见表2
项目主要经济指标
表2
序号
指标名称
单位
指标
备注
1
销售收入
万元
15000

2
利润总额
万元
2735.7

3
销售税金及附加
万元
907.6

4
投资回收期（所得税后）
年
2.44

5
投资利润率
%
40.86
税后利润
6
投资利税率
%
70.91

1.3.4 主要建设内容
主要建设有：办公楼、1#厂房、2#厂房等。分二期建设，一期建设办公楼、1#厂房，建筑面积为21055m2；二期建设2#厂房，建筑面积为20000m2；
主要建、构筑物见表。

表7-3 建、构筑物一览表
序号
名称
建筑面积（m2）
结 构 形 式
备 注
1
1#厂房
20000
钢结构
单层
2
2#厂房
20000
钢结构
单层
3
办公楼
1055
钢结构
多层

1.3.5 环境保护与安全生产
环境保护：通过采取行之有效的环保措施，该项目产生的“三废”可实现达标排放，不会对外界环境造成影响。
安全卫生：通过建立严格的安全卫生制度，采取严密的安全卫生措施，确保企业安全生产和职工职业健康。
1.3.6 节能措施
本项目主要生产设备为国内先进的生产设备，可以缩短工艺操作时间，充分利用能源。供电系统设无功补偿设备，照明灯采用高效节能型LED半导体照明灯，以减少电耗。
1.3.7 劳动定员与人员培训
本项目劳动定员122人，其中管理及技术人员26人，生产及经营人员96人。劳动力来源为面向社会招工、招聘的方法解决。
1.3.8 建设周期
本项目一期建设期为12个月。建设期内资金按比例投入。达产期为2年，即生产期第一年达产90%，第二年达产100%。固定资产投资按项目进度用款计划投入使用，流动资金按生产需要投入使用。二期建设期为12个月。
1.3.9 项目总投资额、资金来源及效益分析
总投资：项目总投资4400万元，其中建设投资3400万元，铺底流动资金1000万元。
资金来源：全部由项目建设单位自筹解决。
项目建成后，生产期内实现年均销售收入15000万元，年均利润总额2735.7万元，投资利润率40.86％，投资利税率70.91％，投资回收期2.44年（不含建设期）。项目具有明显的经济效益和社会效益。
可行性研究报告主要数据表
序号
指标名称
单位
数量
备注
一
生产规模
吨/年
30000

二
生产投资
万元
4400

三
铺底流动资金
万元
1000

四
主要设备数量
台
159

五
职工人数
人
122

六
电
Kwh
800000

七
水
吨
3600

八
年工作日
天
254

1．4主要经济指标见表2
项目主要经济指标
表2
序号
指标名称
单位
指标
备注
1
销售收入
万元
15000

2
利润总额
万元
2735.7

3
销售税金及附加
万元
907.6

4
投资回收期（所得税后）
年
2.44

5
投资利润率
%
40.86
税后利润
6
投资利税率
%
70.91

1.5 研究结论
1、本项目建设属《产业结构调整指导目录(2007年本)》中鼓励类项目，符合国家产业政策和投资方向，符合国家节能减排和发展循环经济的要求。同时，项目可以造就若干就业岗位，扩大就业范围，为大量的剩余劳动力解决就业难题。
２、本项目拟购置的生产设备，其机械性能和工艺性能先进，可靠性好，在技术上是先进可靠的。
３、项目实施后，能优化企业产品结构，提高企业的产品质量，有利于提高企业的竞争力和经济效益。
4、项目在林州市陵阳产业集聚区鲁班大道东段实施，建设条件优越。
5、项目的盈利能力较好，且具有很好的社会效益和环境效益。

第二章 项目背景及建设必要性

2.1 项目提出背景
按目前通常的分类，钢结构行业包括高层钢结构、轻型钢结构、空间钢结构、住宅钢结构、桥梁钢结构5 大子类。钢结构是一种广泛用于建筑领域的结构形式。由于钢结构具有自重轻、安装容易、施工周期短、抗震性能好、投资回收快、环境污染少等综合优势，与钢筋混凝土结构相比，更具有在“高、大、轻”三个方面发展的独特优势，在全球范围内，特别是在西方发达国家，钢结构在建筑工程领域中得到合理、广泛的应用。
 在欧洲、美洲、日本、台湾等地，厂房兴建全部采用钢结构。在美国大约70%的非居民和两层以下的建筑，均采用轻钢架体系。全世界至今已完成的101幢超高层建筑中，钢筋混凝土结构仅16幢，纯钢结构59幢，不同形式的钢砼混合结构27幢。钢结构的广泛应用，拉动了建筑用钢量的不断增长。在美国、日本等发达国家，钢结构用钢量已占到钢产量的30%以上，钢结构建筑面积占总建筑面积约40%以上。
轻钢结构是近十年来发展最快的领域， 在美国采用轻型钢结构占非住宅建筑投资的50%以上。日本的轻钢住宅已占总住宅建筑的25％。这种结构工业化、商品化程度高，施工快，综合效益高，市场需求量很大，已引起结构设计人员的认识。轻钢住宅的研究开发已在各地实施试点，是轻钢发展的一个重要方向，目前已经有多种的低层、多层和高层的设计方案和实例。因其可做到大跨度、大空间，分隔使用灵活，而且施工速度快、抗震有利的特点，必将对我国传统的住宅结构模式产生较大冲击。 我国钢结构过去多用于公用建筑，如仓库、体育馆等。由于钢材价格和生产力发展综合水平等因素的影响，一直没有大批用于民用住宅。经过20年来的改革开放和经济发展，已经为钢结构体系的应用创造极为有利的发展环境。首先，从发展钢结构的主要物质基础来看，自1996年开始我国钢的总产值就已超过1亿吨，居世界首位。而且随着钢材产量和质量持续提高，其价格正逐步下降，钢结构的造价也相应有较大幅度的降低。与之相应的是，钢结构配套的新型建材也得到了迅速发展。其次，从发展钢结构的技术基础来看，在普通钢结构、薄壁轻钢结构、高层民用建筑钢结构、门式钢架轻型房屋钢结构、网架结构、压型钢板结构、钢结构焊接和高强度螺栓连接、钢与混凝土组合楼盖、钢管混凝土结构及钢骨（型钢）混凝土结构等方面的设计、施工、验收规范规程及行业标准已发行20余本。有关钢结构的规范规程的不断完善为钢结构体系的应用奠定了必要的技术基础，为设计提供了依据。第三，从发展钢结构的人才素质来看，经过几年来的发展，专业钢结构设计人员已经形成一定的规模，而且他们的专业素质在实践中得到不断提高。而随着计算机在工程设计中的普遍应用，国内外钢结构设计软件发展迅猛，软件功能日臻完善，为协助设计人员完成结构分析设计，施工图绘制提供了极大的便利条件。2010年建筑钢结构用材将达到全国钢材总产量的6％左右。我国主要钢结构建筑2008年奥运场馆的钢结构工程共使用12万吨钢材(不包括混凝土结构用钢材)，国内外数十家著名设计院参与方案、施工图设计咨询，几十家钢结构加工厂承担制作，上百家施工企业承担安装施工任务，上千家产品供应商提供了各类产品。这为钢结构行业发展提供千载难得的机遇，促进了钢结构的技术进步，缩短了与国外的差距，进入了世界先进水平。但也承担了巨大的压力和风险。在钢结构设计与施工关键技术、膜结构设计与施工关键技术、预应力钢结构工程关键技术、在体育场馆建筑中采用检测与监测技术、编制各类体育场馆的施工质量验收专项标准等方面取得很好的技术创新和经济效益，确保了奥运场馆按时竣工，其质量达到和超过验收标准的要求。　最近北京、上海在建和新建高层钢结构就超过l0幢。如：上海环球金融中心(101层，高492米，用钢量65万吨)；中关村金融中心(建筑面积11万平方米。，高度为150m，用钢量15万吨)；北京电视中心(建筑面积183万㎡，高度为41层，用钢量38万吨)；国贸中心三期(建筑面积54万㎡、高度为330m)；LG大厦(建筑面积25万㎡，高度为110m，用钢量1O万吨)；银泰中心(建筑面积35万㎡，高度为249m，用钢量20万吨)、央视新址主楼等(建筑面积50万m。，高度为234m，用钢量128万吨)；广州西塔(高度为432m，用钢量48万吨)等。
改革开放以来，我国钢产量大幅度增加，品种质量也有很大的提高，为钢结构的发展提供了强大的物质基础；其次，各种压型金属板的出现为轻型钢结构提供了色彩丰富、轻质而耐久的围护结构材料。上海、武汉、广州等地生产的彩色涂层钢板，年生产能力已达90万吨左右，为发展轻型钢结构提供了必要的条件。
与轻型钢结构建筑配套使用的轻质高效保温材料，近几年来也有较快的发展，品种不断增加，质量逐步提高，能满足建筑节能要求。80年代以来，我国已能生产轻型钢结构建筑所需的各种连接件、零配件及密封和嵌缝材料等。轻型钢结构的发展，带动建筑业产品结构的调整，促进建筑结构向轻型化、系列化发展。轻钢结构的普及将提高我国钢结构的总体水平，是我国现代建筑技术发展的新趋势。
2.2 项目建设的必要性
2.2.1 有利于建设单位拓展发展领域
钢结构和彩钢板具有工业和民用建筑的双重用途，是国家大力推广具有广泛发展前景的新型建筑材料，是一个潜力巨大的新兴制造工业领域。本项目建设并投入运营，对于发展林州市汇鑫安装工程有限公司生产能力，产业规模，加工领域及延展市场空间都具有十分重要意义。
2.2.2有利于优化地区产业结构
本项目建设将为当地工业结构完善调整带来多重积极影响。一方面可以培育新型钢结构建材工业，扩大钢结构及其配套产业规模，使新型建材工业与传统工业在高科技基础上形成对接和结合，是一项影响广泛的多赢工程。另一方面发展钢结构和彩板加工工业，将在一定程度上带动地区建筑材料革命，对于加快城市建设步伐，提高城市建筑质量水平，营造丰富多彩的城市建筑风格都具有十分积极的作用。
2.2.3有利于扩大就业空间
本项目是一个具有技术密集型和劳动密集型双重特点的新兴加工业，不仅可以形成新的产业增长点，而且还可以创造大量的就业机会，项目测算员工120多人。因此，从缓解地区就业压力，提高城市居民收入，增强地方财力等综合社会效益考虑，项目实施非常重要，符合当前又好又快、就业优先的经济发展策略。我国经济发展，钢材生产数量和品种规格，政府政策引导和支持及钢结构本身具备优势说明钢结构行业的发展原因和动力。

第三章 市场预测与建设规模

钢结构建筑是一种新型的节能环保的建筑体系，被誉为“绿色建筑”。钢结构是一种重量轻、强度高、抗震性能好，节能环保、能循环使用的建筑结构，符合发展省地节能和经济持续健康发展的要求，已逐渐得到各方面认同，尤其在高层建筑、大型工厂、大跨度空间结构、交通能源工程、住宅建筑中，更能发挥钢结构的自身优势。
3.1 产业现状分析
3.1.1我国钢结构行业发展迅速
随着全国各地钢结构建筑的蓬勃兴建，建筑钢结构的科研、设计、钢材生产、配套等各个领域都得到迅猛发展。2007年10月，经科技部批准成立的“国家钢结构工程技术研究中心”在中冶集团建筑研究总院成立。2008年6月在上海同济大学成立建筑钢结构教育部工程研究中心。
与此同时，涌现出一大批优秀钢结构设计，设计软件和科研成果不断开发，修订了钢结构设计、施工质量验收规范、编写技术规程、设计图集90多本。出版了大量钢结构专业教材、论文著作和应用手册。钢结构设计规范修订已启动，钢材单设一章，钢材产品标准修订基本完成。这些成果都极大地促进了我国钢结构住宅建筑产业的快速健康发展。目前北京、天津、山东、安徽、上海、广东、浙江、河南等地建了大量低层、多层、高层钢结构住宅试点示范工程，体现了钢结构住宅发展的良好势头。
一大批有实力的钢结构安装企业承担了国内重点大型钢结构工程安装。新技术、新工法、新设备层出不穷。其施工安装水平达到了国际先进水平；钢结构配套产品齐全，加工设备制造厂发展迅速，满足了钢结构行业的需求。
3.1.2 国内钢结构加工企业现状
1、按中国钢结构协会钢结构制造企业资质评定标准：特级(5万吨/年以上)、一级(5～1.2万吨/年以下)、二级(0.6～1.2万吨/年以下)、三级(3000～6000吨/年以下)。经评定特级企业有39家，一级企业60家，二级企业5家，共104家。39家特级钢结构制造企业构件质量优良、管理科学，走在行业前头，有的年产量已超过30万吨，制造水平达到国际先进水平。此外，近千家中小企业发挥自己的特长，形成钢结构加工行业市场格局。
2、按产品分为：生产重、大型构件企业(几十家企业)和生产轻钢、网架、彩板企业(大部分企业)。
3、按企业地域分：上海地区、浙江、江苏长江三角洲地区相对集中，其钢结构产量2008年达到450万吨，约占全国产量的45%；河北、山东、北京、天津渤海湾地区占1/3；其次是广州、深圳、珠江三角洲地区、东北、中西部地区。
4、按行业产品分：建筑钢结构约600多万吨，冶金、电力、交通等其他行业约900多万吨，约占全国的60%。其中冶金系统约250万吨，加工量(2007年)。
5、按产品所用钢材品种比例分：中厚板(包括特厚板)约占60%以上，热轧H型钢占15%左右，管材占9%左右，其他彩涂板(包括镀锌板)及冷弯型钢约占10%(2008年)。
3.2 市场需求预测
中国的钢结构产业具有巨大的发展空间，钢结构用钢市场前景十分广阔。国家“十一五”期间建筑钢结构的发展目标是：争取达到每年建筑钢结构用钢材占全国钢材总产量的3%。2015年建筑钢结构的发展目标是：争取每年全国建筑钢结构的用钢量达到钢材总产量的10%。专家预测，随着钢构产业的技术瓶颈不断突破，中国建筑钢结构的远期规模至少能到3000亿元。今后一段时期内，我国几个领域的钢结构量将会增加，主要是：
1、能源建设将进一步加快，火力电厂的主厂房和锅炉钢架用钢量会增加(包括核电厂厂房用钢、风力发电用钢等)。
2、交通工程中的桥梁会有所增加，铁路桥梁均采用钢结构，近几年来公路桥梁采用钢结构已成为发展趋势，京沪高速、跨海、跨江大桥采用钢桥，高速公路中的护栏、收费站、交通标志的钢结构用量也在逐年增加，飞机场候机楼、火车站候车大厅和站台的新建和扩建项目不断增加。
3、市政建设中采用钢结构的量会增加，地铁和轻轨工程、城市立交桥、高架桥、环保工程、城市公共设施及临时房屋等均越来越多地采用钢结构。北京奥运会配套设施、上海世博会、全运会、广州亚运会、深圳大运会等采用大量钢结构建筑。
4、钢结构住宅将增加。国家提倡建设节能省地住宅，有关钢结构住宅的设计规范及配套技术、材料基本具备。目前我国仅有几百万平方米的钢结构住宅，发达国家却达到40～50%。若我国每年竣工6亿平方米的城镇住宅建设有5%采用钢结构，按多层、高层建筑平均50公斤/平方米钢材计，用钢量将达到每年150万吨。这尚未将农村建筑用钢结构统计在内。
5、由于中国钢材价格比国际价格低，劳动力成本低，钢结构的制作和施工质量优良，在国际工程市场也有较强的竞争力。
6、就当地市场而言各乡镇区等几大产业集聚区掀起了项目建设高潮，大多数项目厂房都采用钢结构，这就为本项目提供了很好的市场空间。
综上所述，项目市场前景将十分广阔。
3.3 建设规模与内容
3.3.1 建设规模
本项目建设规模为拟建主要生产设施产品规模。建设规模应充分考虑安阳市总体经济规模、产品市场供需和林州市建筑市场的特性调查结果，以及项目产品目标市场预测、建设单位投资能力及可利用资源等情况，着眼于未来数年发展需要，为将来进一步发展留有一定空间。
因此，本项目建设规模为年产钢构件3万吨，其中包括2万吨重型钢结构及1万吨轻型钢结构和彩钢瓦。
3.3.2 产品方案
本项目产品方案依据对市场需求调查结果及国家对轻钢结构及彩板产品技术规范确定，产品方案要面对国内建筑市场对轻钢结构多样化的要求。本项目产品主要分为4大类：
C型钢3000吨/年、H型钢23500吨/年、单板彩钢瓦2000吨/年、彩钢复合瓦1500吨/年
主要建、构筑物见表。

表7-3 建、构筑物一览表
序号
名称
建筑面积（m2）
结 构 形 式
备 注
1
1#厂房
20000
钢结构
单层
2
2#厂房
20000
钢结构
单层
3
3#厂房
20000
钢结构
单层
4
办公楼
1055
钢结构
多层

购置单板彩钢瓦生产线1条，彩钢复合瓦生产线1条，C型钢生产线1条，H型钢生产线3条。

第四章 厂址选择与建设条件

4.1 厂址选择
4.1.1 地理位置
林州投资环境优越。建筑、工业基础雄厚，交通便利，河南、河北、山西省级干线公路贯穿全境，东距107国道和京珠高速公路50公里，南林高速公路，京广铁路支线安林铁路直达林州腹地，林长高速正在建设中，供电、供气、供水、供热等基础设施日臻完善。
4.2 建设条件
4.2.1 气象资料
地处太行山南段东麓，境内多山，山坡、丘陵占总面积的86%。地势西北高东南低，市区海拔高度为306.8米。属大陆性季风气候，年平均气温12.8℃，年降水总量672.1毫米。
4.2.2 地形地貌
项目区厂址地势较为优越，环境良好。
4.2.3 地质及水文条件
建设区地质结构稳定，根据《中国地震烈度区划图(1999)》，本区为8度地震烈度区，按8度设防。
4.2.4 水、电、通讯
1、给排水：项目区采用市区自来水公司供水，厂区内部设置环状供水线路，便于用水点使用并满足消防用水。排水方式可直接排入自然沟，连接方便，可满足需要。
2、供电：电源由变电站引入，引至厂区变电室，即可为厂区供电。
3、通讯：通讯条件好，可安装程控电话系统和其他通讯手段，满足企业业务通讯需要。
4.2.5 社会经济条件
1、得天独厚的区位优势
林州是红旗渠的故乡，是红旗渠精神的发祥地、位于太行山东麓，晋、冀、豫三省交界处。1994年元月撤县设市，全市总面积2046平方公里，常住人口825,600，户籍人口1,026,659，林州人民常年在全国各地承包建筑工程，形成了全国知名的“林州建筑”，是著名的建筑之乡。
2、充裕的劳动力资源
林州周边地区劳动力资源丰富，剩余劳动力较多，大部分都外出务工。因此劳动力资源充足，成本低廉，是发展建筑材料工业的有利条件。
3、良好的投资环境
在林州市市委、市政府的正确领导下，贯彻落实和深刻理解十七大会议精神，坚持以经济建设为中心，建设三省交界中心域城市，全面建设小康社会，为该项目建设提供了一个非常宽松的投资环境。
4.3 厂址评价
本项目厂址位置优越，交通运输条件十分方便，四周环境良好，给水、供电、 通讯皆有保证。该厂址综合条件良好。

第五章 生产工艺技术方案

5.1 技术工艺选择
5.1.1 技术工艺原则
以产品品种为基础，以提高质量为前提，在充分考虑经济条件和管理水平以及生产过程中人流、物流、信息流的合理顺畅，优先选用安全可靠、技术先进、工艺成熟、投资省、占地少、运行费用低、操作管理方便的工艺。
5.1.2 技术方案
本项目采用国内最先进的钢材整焊定型处理技术，该技术为目前国际国内通用的钢结构加工技术。具有资金占用不多、生产效率高、资源消耗低、劳动强度小特点，其技术特性属于技术密集性技术。该技术具有以下优势：
1、技术含量和自动化水平相对较高，处于国内先进水平，在产品水平上，相对其它生产技术性能费用比优越，结构合理，占地面积小，功能齐全，运行费用低，使用寿命长。在工艺水平上该技术能保证产品质量高稳定性，提高资源利用率和节能降耗水平，初步测算，利用该技术生产，可提高原料利用率10%，节约工业用电6%，在装备水平上，该技术使用的设备自动控制程度和性能可靠性相对较高。
2、项目采用的技术与国内资源条件适应，具有良好的技术适应性。该技术工艺路线可以适应国内主要原材料特性。技术工艺路线简单明了，利于流程控制和设备操作。技术已经具备国内生产实践检验，证明技术成熟，技术支援条件良好，具有较强的可靠性。
3技术设备投资和产品成本低，具有较强的经济合理性。采用本技术建设过程中，主要设备多数控制及机械设备可按通用标准在国内采购。项目节能设施先进，并可进行多规格产品转换，项目建设和运行成本较低，应变市场能力较强。
5.1.3 工艺方案
1、生产工艺流程
根据产品方案和技术方案，本项目产品生产工艺流程分为原料组织、剪板(切割)、组合、焊接、校直、钻孔、防腐、检测、外运、安装等阶段。生产工艺流程如图5－1。
图5-1 生产工艺流程图
校 直
焊 接
组 合
剪 板
钢 板

外 运
检 测
防 腐
钻 孔
安 装

2、工艺流程简述
（1）原料路线
钢结构产品主要原材料为钢板和型钢钢材，原料钢板规格依产品种类而定，按照国家GB2518-88标准规定，轻钢结构采用钢的强度指标为230N/mm2—340N/mm2，强度相当于国内现行3号钢标准。作为承重钢结构，钢板厚度一般采用10—12mm。
本项目所需原料，安钢集团及邯钢集团均有批量生产，原料钢板可通过公路运抵厂区，运距最大半径为150公里。
（2）剪板、组合及焊接
轻钢结构剪板由电脑自动控制，钢板经剪板、复合板机或拱板成型机冷压成型，制成各类压型板。经剪板、H钢组立机、埋弧焊机制成H型钢结构；经剪板、C型钢成型机或Z型钢成型机冷压分别生成C型或Z型檩条。
（3）校直、钻孔及防腐处理
冷压焊接形成的钢结构或彩板初级产品经门型翼缘矫正机、抛丸机、端面铣床进行校直整理，由三维钻床钻孔。
（4）防腐检测、外运安装
对经矫正定型和修饰后的成品进行防腐处理，检测合格后包装入库或运抵安装现场。
5.2 设备选型
5.2.1 设备选型原则
本项目设备方案选择依据产品和技术方案确定。应该满足以下基本要求：主要设备方案与拟定建设规模及生产工艺相适应，以最大限度满足项目投产后生产要求；主要设备与辅助设备之间的能力相互配套；设备质量、性能成熟，以保证生产的稳定性和产品质量；设备选择在保证性能前提下，力求经济合理；选用设备应符合国家和有关部门颁布的相关技术标准要求。
5.2.2 主要生产设备选择
本项目设备选型应立足于高新技术起点，提高设备数据化、自动化水平，最大限度地保证产品质量和提高生产率。主要设备名称及选型见表5-1。
序号
设 备 名 称
规 格 型 号
能 力
数量
备 注
1
载重汽车
黄河151-FG177NJ1041S
75-135HP
3
包括运输、自卸、机翻等
2
拖车组
HY461、大拖拉
210-300HP
1
平板40-20T载重量5-50T
3
汽车式起重机
QY20-QY120
95-240HP
1
起重量20-120T
4
塔吊
TQ2-6
40-80TM
2
起重量6T
5
金属抱干
1600×1600
60-200TM
1

6
空压机
ZX-6/8.10/40
3W-0.9/1等

2

7
金属切削机床
各种型号

4
包括车、刨、铣、磨、镗、钻机加工艺设备
8
数控自动切割机
EXA-5000
切割厚5-40mm
2
多头直条切割
9
H型钢组立机
Z12型

2

10
半自动气体保护焊
NB-315

2

11
自动弧焊机
MZ-1-1000

2

12
CO2气体保护焊机
T350

4

13
H型钢翼缘矫正机
200-800
矫正厚度0-40mm
2

14
数控龙门式埋弧自动焊机
EXA-4000

2

15
抛丸机
GYX-3M

1

16
滚边机
SGJ40×3000
E3199M等
40×3000MM
3

17
刨边机
B8190A
L9000
1
金属大型件刨边
18
剪板机
Q11-20×2500等
12-30×2000mm
2

19
埋弧自动焊机
MZ1000A MZ1500A

4
板式组合钢结构焊接
20
CO2气体保护焊机
NBC-250 NBC-300

2
压力容器及管道的焊接
21
氩弧焊机
NSA-500-1
NSA-300

6
管道焊接
22
等离子切割机
LGK-100

3

23
交流电焊机
BX-500
24-36KW
10

24
直流电焊机
AX-320-500
ZX5-400
12-30KW
8

25
半自动切割机

20

26
车间内桥式天吊
10t

2

27
车间内桥式天吊
20t

2

28
库、场、门式吊
10t

1

29
无齿锯
QZ-12A

4

30
型材切断机
QA34-25

2

31
氧-乙炔半自动切割机
G1-100A

4
切割板厚
10-100mm
32
氧-乙炔磁轮气割机
LGK8-40

3
切割板厚5-150mm
33
门式高精度气割机床

2
切割板厚7-100mm
34
板材矫正机
32×3150

2
矫板可达δ=32mm
35
坡口加工机
HP-26

2
刨厚70mm
36
摇臂机钻
Z3063×20

3

37
数控高速多轴钻床
8BH-9008

3

38
台钻
Z35、Z520等

4

39
可控硅弧焊机
ZX5-400

10

4.3.2理化试验设备一览表
设 备 名 称
单 位
数 量
备 注
100T试验机
台
1

30T试验机
台
1

冲击试验机
台
1

低温冲击试验箱
台
1

拉床
台
1
开冲击试件V型缺口
里氏硬度计
台
1

看谱镜
台
2

光谱测微机
台
1

布洛维硬度计
台
1

碳硫分析仪
套
1

硅锰磷分析仪
套
1

721比色计
台
1

金相显微镜
套
1

天平
台
2

扩散氢试验仪
台
1

4.3.3无损检测设备一览表
设 备 名 称
规 格
单 位
数 量
备 注
射线探伤机
丹麦安德列斯3006型
台
1

射线探伤机
2205型
台
2

超声波探伤机

台
2

磁粉探伤机

台
1

测厚仪

台
2

射线自动洗片机

台
1

5.3原辅材料、燃料消耗与供应
5.3.1 原辅材料质量要求
本项目所需原辅材料均按国家规定的要求验收，并且要满足客户要求，以确保最终产品的质量。
5.3.2 原辅材料、燃料消耗
本项目主要以钢板、彩板、玻璃岩棉和苯板为原料。主要原辅材料消耗见表5－2。
表5－2 原辅材料、燃料动力年消耗一览表
序号
名 称
来源地
单位
单价
年耗量
(元)
1
原辅材料

1.1
245钢板
国内
吨
3800
7500
1.2
345钢板
国内
吨
4150
12000
1.3
防腐处理
国内
元

1.4
彩板
国内
吨
8500
3500
1.5
玻璃岩棉、苯板
国内
吨
31000
90
2
燃料动力

2.1
水
城市自来水
吨
2.5
3600
2.3
电
林州市
度
0.6
800000

5.3.3 原辅材料、燃料来源
本项目所需的主要生产原料为钢板、彩板、玻璃岩棉和苯板等，本项目所需原料，安钢集团及邯钢集团均有批量生产，原料钢板可通过公路运抵厂区，运距最大半径为150公里。项目货源充足，并有可靠的供货渠道。
供电：选用400KVA的变压器1台，能保证项目用电需求。
给水：工业区供水能保证项目需要。

第六章 总图运输与公用辅助工程

6.1 总图及运输
6.1.1 总图布置原则
1、有利于人员集散，确保安全，符合建筑设计防火规范要求。
2、以企业总体发展思路和区域经济为依据，结合厂址区域内自然气象条件、交通运输条件进行总体设计，以保证厂区建设和生产的高效率。
3、平面布置应确保内外交通顺畅。应满足生产流程和物料运输的要求，使原材料、成品的物料路线短捷、顺畅，避免人流、物流、能流交叉干扰。
4、场地内竖向设计应有利于雨水排出。
5、平面布置紧凑、合理、生产管理方便。
6、布置上考虑近期和远期相结合，合理规划用地，为生产发展创造良好的条件并节约用地。
6.1.2 总图布置
1、总平面布置
根据项目所在位置和用地条件，结合企业现状和项目实际情况，将项目划分生产区、动力区和办公及生活区。根据工艺及防火要求，本工程的总平面布置将生产协作密切的车间组织在一起，力求做到建筑布置合理，功能分区明确，人车分离，物流畅通。
2、出入口设置
根据生产性质与形式，该项目为封闭式布置，项目区在东侧设置一个标志性出入口，东部设置厂区大门，用于人流、物流通道。为保证安全，在厂区大门处设置门卫和管理用房。
6.1.3 道路系统和交通组织
项目区内道路系统呈环状布置，为方便厂内运行、运输和维护、管理，分别设置车行道和人行道。车行道宽度为10米，转弯半径12米，纵坡不大于10％，人行道宽度1.5米，道路型式采用城市型道路，暗管排水，混凝土路面结构。
6.1.4 竖向布置及排放雨水
该场地自然地面高于道路路面，场地地势南高北低，场地雨水采用有组织排水形式，且排放流畅，地面雨水均排至排水管网。
6.1.5 绿化设计
本项目绿化方案主要以沿道路两侧种植阔叶乔木为主，并在构筑物间空地构造生长良好的草皮，以形成多层次的绿化环境，绿化系数达25％，以起到美化环境，调节小气候，降噪处臭的作用。
6.2建筑设计
6.2.1设计依据
1、《建筑设计防火规范》（GB 50016-2006）；
2、《民用建筑设计通则》（GB 50352－2005）；
3、《工业企业噪声控制设计规范》（GBJ 87－85）；
4、《工业企业设计卫生标准》（GB Z1－2002）；
5、《建筑结构荷载规范》（GB 50009-2001）；
6、《建筑抗震设计规范》（GB 50011-2001）；
7、《砌体结构设计规范》（GB 50003-2001）。
6.2.2 设计原则
遵循“适用、坚固、经济”及“技术先进”的基本原则，在满足工艺要求的前提下，大力做到简捷顺通的水平交通和路线，有足够的操作检修空间，并有良好的通风、采光、防潮及劳动安全措施，改善工人的劳动条件，提高劳动生产率；建筑方案力求做到经济合理、外观简洁、大
