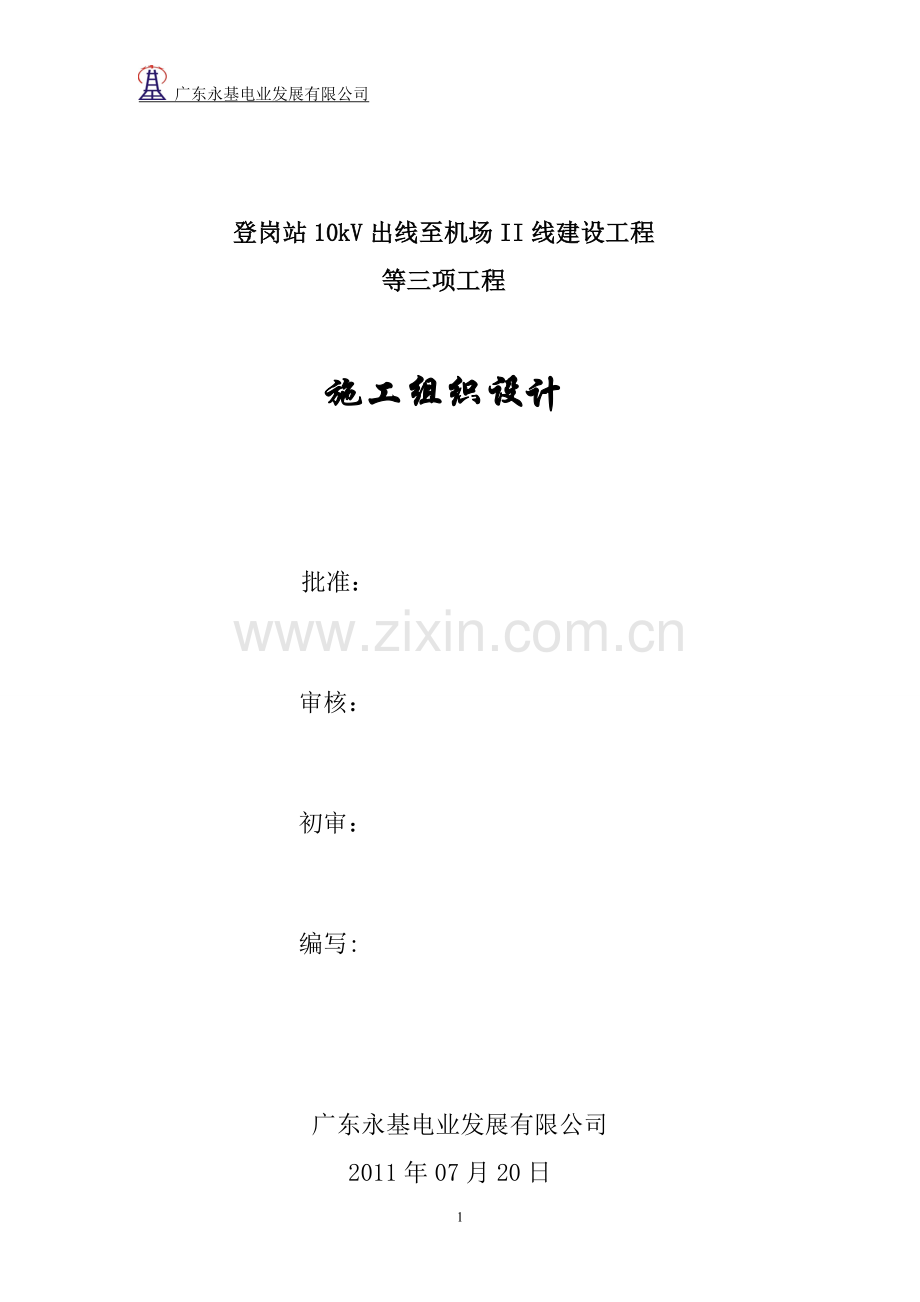

广东永基电业发展有限公司

登岗站10kV出线至机场II线建设工程
等三项工程

施工组织设计

批准：
审核：
初审：
编写:

广东永基电业发展有限公司
2011年07月20日

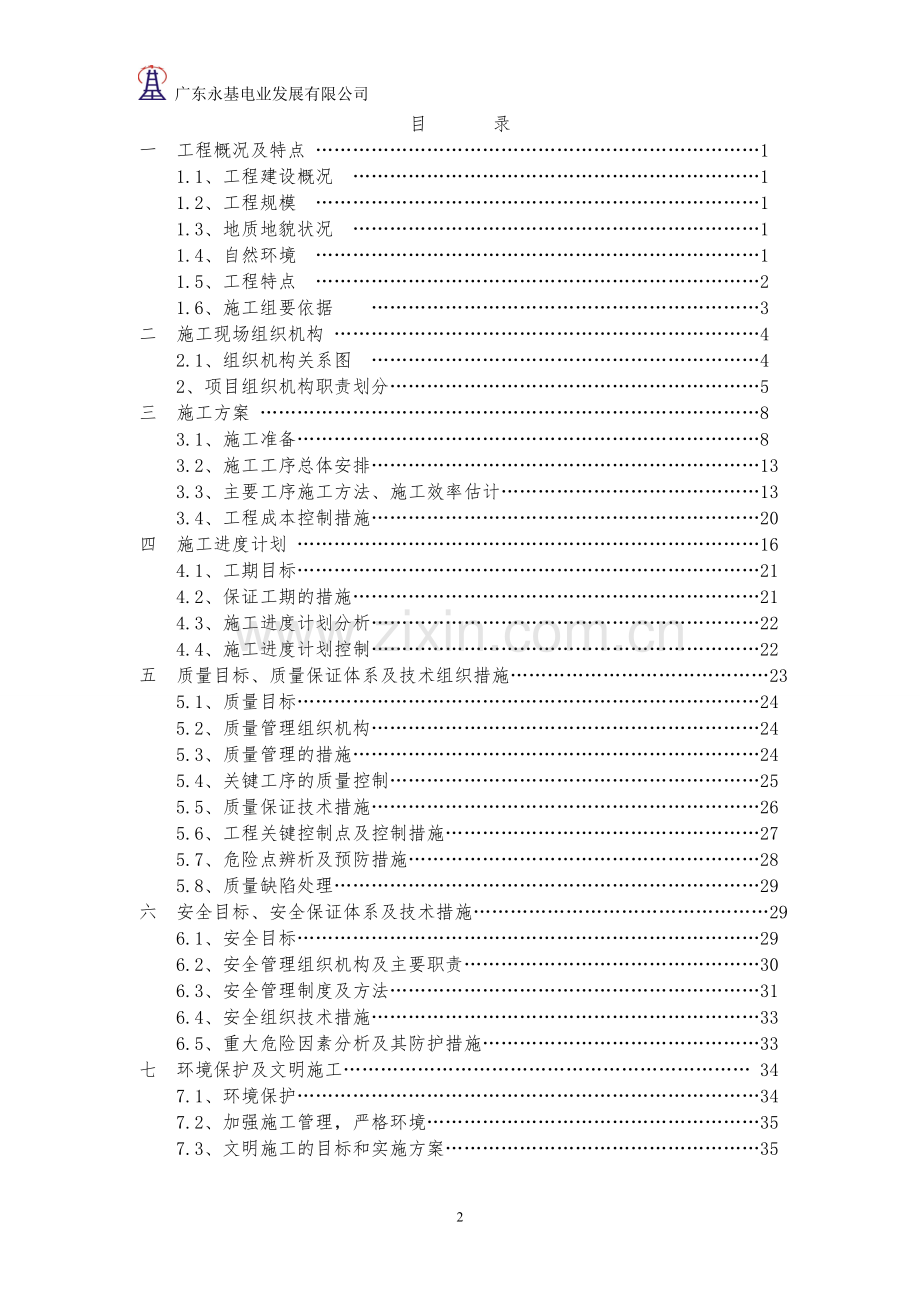

目 录
一 工程概况及特点 ………………………………………………………………1
1.1、工程建设概况 …………………………………………………………1
1.2、工程规模 ………………………………………………………………1
1.3、地质地貌状况 …………………………………………………………1
1.4、自然环境 ………………………………………………………………1
1.5、工程特点 ………………………………………………………………2
1.6、施工组要依据 ………………………………………………………3
二 施工现场组织机构 ……………………………………………………………4
2.1、组织机构关系图 ………………………………………………………4
2、项目组织机构职责划分……………………………………………………5
三 施工方案 ………………………………………………………………………8
3.1、施工准备…………………………………………………………………8
3.2、施工工序总体安排………………………………………………………13
3.3、主要工序施工方法、施工效率估计……………………………………13
3.4、工程成本控制措施………………………………………………………20
四 施工进度计划 …………………………………………………………………16
4.1、工期目标…………………………………………………………………21
4.2、保证工期的措施…………………………………………………………21
4.3、施工进度计划分析………………………………………………………22
4.4、施工进度计划控制………………………………………………………22
五 质量目标、质量保证体系及技术组织措施……………………………………23
5.1、质量目标…………………………………………………………………24
5.2、质量管理组织机构………………………………………………………24
5.3、质量管理的措施…………………………………………………………24
5.4、关键工序的质量控制……………………………………………………25
5.5、质量保证技术措施………………………………………………………26
5.6、工程关键控制点及控制措施……………………………………………27
5.7、危险点辨析及预防措施…………………………………………………28
5.8、质量缺陷处理……………………………………………………………29
六 安全目标、安全保证体系及技术措施…………………………………………29
6.1、安全目标…………………………………………………………………29
6.2、安全管理组织机构及主要职责…………………………………………30
6.3、安全管理制度及方法……………………………………………………31
6.4、安全组织技术措施………………………………………………………33
6.5、重大危险因素分析及其防护措施………………………………………33
七 环境保护及文明施工………………………………………………………… 34
7.1、环境保护…………………………………………………………………34
7.2、加强施工管理，严格环境………………………………………………35
7.3、文明施工的目标和实施方案……………………………………………35
44

一、工程概况及特点
1.1工程建设概况
1）、工程名称：登岗站10kV出线至机场II线建设工程等三项工程
2）、建设地点：揭阳市揭东县
3）、建设单位：广东电网公司揭阳揭东供电局
4）、设计单位：深圳市达能电力技术有限公司
5）、监理单位：深圳市威彦达电力工程监理有限公司
6）、施工单位：广东永基电业发展有限公司
7）、质量目标：符合国家现行规定验评标准，达到优良等级以上
8）、工期要求：计划开工日期：2011年 月 日，计划竣工日期：2011年 月
日，合计： 天
1.2工程规模
本工程为揭东登岗登岗站10KV出线至机场Ⅱ线建设工程，主要从登岗站10KV出线柜出一回电缆接机场1号开闭所，电缆采用YJV22-8.7/15kV-3*300交联聚乙烯绝缘电缆，利用原管按双回敷设。新建一回10KV线路从110kV登岗变电站沿40米规划路、沿中心大道右侧至机场路，再沿机场路至1号开闭所止，全长5864米（路径）：采用YJV22-3*300-8.7/15kV交联聚乙烯绝缘电缆敷设，其中利用原有管敷设5289米、原有电缆沟敷设575米。利用原电缆井109座（每座电缆井5块盖板）。
本工程为揭东开发区供电所开发区新陇埔双回电缆敷设工程，电缆采用YJV22-3*300-8.7/15KV交联聚乙烯绝缘电缆，按双回敷设。改造线路利用原有埋管敷设双回YJV22-3*300电缆从N8#塔至N9#塔止，全长534米。
本工程为揭东锡场10KV工业东线线路改造工程。计划从原12#至64#、在从64#至原106#（浮龙台）利用部分原有线行改造，12#前段利旧（导线为LGJ-240），电缆采用YJV22-8.7/15kV-3*300交联聚乙烯绝缘电缆；导线采用LGJ-50/8、LGJ-240/30钢芯铝绞线、JKLGYJ-240/30绝缘导线、按双回设计双回架设、单回设计架设。改造双回10KV线路从10KV工业东线原12#塔起，沿现有线路走廊至68#（原106#）杆止，全长2924米（路径长）：其中采用YJV22-3*300双回电缆敷设54米(P28#-P29#）、采用YJV22-3*300单回电缆敷设34米(P67#-原P106#）；P43#-P53#长448米，采用双回LGJ-240/30钢芯铝绞线架设；双回JKLGYJ-240/30绝缘导线架设1542米（P12#-P28#长859米、P29#-P43#长683米）；单回JKLGYJ-240/30绝缘导线架设413米(P53#-P61#)；单回LGJ-240/30钢芯铝绞线架设293米(P61#-P67#)；单回LGJ-50/8钢芯铝绞线架设80米（P32#、P33#T接）；利用拆除原LGJ-95/15钢芯铝绞线架设60米(P27#T接)。
1.3地质及地貌状况
工程线路位于揭阳市揭东县，地形全部为平地。
1.4 自然环境
本工程的气象组合条件属广东省电力设计研究院编制的第四气象区。年最高气温40℃，最低气温0℃，平均气温20℃，最大风速35米/秒。
交通情况
材料库定在揭东，材料领、退汽车运输20公里，人力运输：平均运距0.2公里；
1.5工程特点
1.5.1工程线路路径概述
本工程为揭东登岗登岗站10KV出线至机场Ⅱ线建设工程，主要从登岗站10KV出线柜出一回电缆接机场1号开闭所，电缆采用YJV22-8.7/15kV-3*300交联聚乙烯绝缘电缆，利用原管按双回敷设。（具体电缆敷设路径详见新建电缆敷设路径示意图）
本工程为揭东开发区供电所开发区新陇埔双回电缆敷设工程，电缆采用YJV22-3*300-8.7/15KV交联聚乙烯绝缘电缆，按双回敷设。（具体电缆敷设路径详见新建电缆敷设路径示意图）
本工程为揭东锡场10KV工业东线线路改造工程。计划从原12#至64#、在从64#至原106#（浮龙台）利用部分原有线行改造，12#前段利旧（导线为LGJ-240），电缆采用YJV22-8.7/15kV-3*300交联聚乙烯绝缘电缆；导线采用LGJ-50/8、LGJ-240/30钢芯铝绞线、JKLGYJ-240/30绝缘导线、按双回设计双回架设、单回设计架设。（具体架空及电缆敷设路径详见新建线路路径示意图）
1.5.2施工特点
1.5.2.1工程沿线位于村道、新建机场路、农田等，施工地点施工车辆众多，施工难度较大。
1.5.2.2工程主要施工路径部分在原有线路走廊下，施工要做好各项安全工作。
1.5.2.3施工路径附近多为新建公路及农田，要做好青赔协调工作。
1.5.3影响施工的主要和特殊环节分析
表4 施工影响分析及应对
影响项目
分 析
前
期
工
作
水
采用当地机井或运水车办法解决施工用水。
电
项目部、材料站使用当地民用电。施工地点用电可取自附近电源。断电情况下配备发电机保障施工用电。
外协
依托当地关系，专人负责青苗赔偿及其它开工前协调工作。
办公场地
项目部、材料站采用租赁的方式租用当地房屋、场地，按规定配齐设备。
施工场地
合理安排组塔、张牵场地，减少占地。避免纠纷。
交通运输
运输状况良好
材料供应
砂石、水泥材料从当地购买。确保其它供货厂家按时履行合同。
施工资源
我单位具有丰富的线路及电缆工程施工经验，对工程的困难和风险有深入的分析，能够合理调配资源，减少施工风险的发生。
项目管理
合理选派项目部人员，执行体系文件，严格实行项目管理制度。
赔偿
依托当地关系，指派有丰富前期经验人员做好此项工作。
停电计划
按时报批停电计划，编制详尽停电施工措施，突击组织资源进行施工，确保停电时间按计划完成。
其它情况
针对当地具体情况，制定科学、严密的高空作业安全措施和跨越架搭设方案、防风方案。
合理安排施工队驻点，减少施工人员往返施工现场的时间。
1.6施工主要依据：
1.6.1质量管理及检验的标准
本工程所采用的技术规范标准主要（但不限于）如下：
1、GB 50204-2002《混凝土结构工程施工质量验收规范》
2、GB 50202-2002《建筑地基基础工程施工质量验收规范》
3、GB 50203-2002《砌体工程施工质量验收规范》
4、GB 50303-2002《建筑电气工程施工质量验收规范》
5、GB 50168-2006《电气装置安装工程电缆线路施工及验收规范》
6、DL/T5161.5-2002《电气装置安装工程 质量检验及评定规程第5部分：电缆线路施工质量检验》
7、DL/T 5161-2002《电气装置安装工程质量检验及评定规程》第10部分:35kV及以下架空电力线路施工质量检验》
8、Q/DSG11105-2008《南方电网工程施工工艺控制规范》
9、DL5009.2-2004《电力建设安全工作规程》
10、DL409-91《电业安全工作规程》（电力线路部分）
11、GB 50150-2006《电气装置安装工程电气设备交接试验标准》
12、DL 560-1995《电业安全工作规程》(高压试验室部分)
13、DL 408-91《电业安全工作规程》（发电厂和变电所电气部分）
14、DL474.1-1992《现场绝缘试验实施导则绝缘电阻、吸收比和极化指数试验》
15、Q/CSG213069-2011《南方电网基建工程质量管理规定》
16、Q/CSG213069-2011《南方电网基建工程安全管理规定》
17、Q/CSG213069-2011《南方电网基建工程进度管理规定》
18、南网公司电网建设施工作业指导书第四部分：配网工程
19、上级单位10kV配网验收相关标准及文件等其它有关的规范和标准。
二、 施工现场组织机构

我们施工组织机构按照人员优化，分工明确，专业协调，沟通顺畅的原则进行组建，项目工程管理人员应当由取得相应执业资格的人员担任，对配网工程项目的安全施工负责，落实安全生产责任制度、安全生产规章制度和操作规程，确保安全生产费用的有效使用，并根据工程的特点组织制定安全施工措施，消除安全事故隐患，及时、如实报告生产安全事故。 确保工程按计划顺利完成，达到优质工程和达标投产要求，创无事故工程。
在项目班子的组建上，将建立以项目经理闫朝霞为首的“登岗站10kV出线至机场II线建设工程等三项工程项目部”组成一个项目管理部门齐全，人员责任岗位明确，精干高效的项目管理班子。统一对工程的质量、安全、工期、成本进行管理严格按照项目法组织施工，并在施工质量上认真贯彻ISO9001国际标准。
2.1组织机构关系图
施工现场设立项目经理部，实行项目经理责任制。现场组织机构图如下：

项目经理
闫朝霞

项目副经理
吴远锋

土建施工队
黄晓锋
电气施工队
张锐怀
调试队
黄东平
专职安全员
卓奕章

质检员
黄锐明
技术员
戴碧凯

2.2项目组织机构职责划分
2.2.1项目经理职责
（1）项目经理是落实施工现场管理职责的第一责任人，在授权范围内代表承包单位全面履行施工承包合同；对施工生产和组织调度实施全过程管理；确保工程施工顺利进行；
（2）组织建立相关施工责任制和各种专业管理体系并组织落实各项管理组织和资源配备，监督有效地运行，负责项目部员工管理职责的考核及奖惩，进行利益分配；
（3）组织编制符合工程项目实际的《项目管理实施规划（施工组织设计）》、《工程质量控制作业标准（WHS）》、《工程创优施工实施细则》、《安全文明施工实施细则》、《应急预案》和《工程施工强制性条文执行计划》等实施性文件，并负责落实和监督；
（4）组织制订施工进度、安全、质量及造价管理实施计划，实时掌握施工过程中安全、质量、进度、技术、造价、组织协调等的总体情况，组织召开项目部工作例会，安排部署施工工作；
（5）对施工过程中的安全、质量、进度、技术、造价等有关要求执行情况进行检查、分析及纠偏；
（6）针对工程实施和检查中出现的重大问题，负责妥善处理，提请有关方协调解决，并制订纠正预防措施；
（7）合理安排工程资金使用；审核“安措费”使用计划；
（8）组织落实安全文明施工、职业健康和环境保护有关要求，促进项目的各项管理活动的开展落实；
（9）组织工程内部验收和质量评定工作，申请工程验收，安排工程竣工后期相关管理工作；
（10）项目投产后，组织对项目管理工作进行总结；接受审计，安排项目部解体后的收尾工作；
2.2. 2项目副经理职责
项目副经理负责领导、组织质量保证体系的具体运作与实施，组织编制、审核本工程质量计划和工程质量保证措施，审批本工程各种技术方案（作业指导书）安全技术措施，在技术和施工工艺方面严把质量关。组织和督促各部门认真落实，保证质量目标的实现，对施工质量负技术责任。
（1）认真贯彻执行上级和施工单位颁发的规章制度、技术规范、标准。组织编制符合本工程实际的实施性文件和重大施工方案，符合国家 “强条”要求，并在施工过程中负责技术指导和把关；
（2）组织对施工图及时预审，接受业主项目部组织的交底活动。对施工图纸和工程变更的有效性执行负责，在施工过程中发现施工图纸中存在问题，负责向监理项目部提出书面资料；
（3）组织相关施工作业指导书、安全技术措施的编审工作，组织项目部安全、质量、技术及环保等专业交底工作。负责对承担的施工方案进行技术经济分析与评价；
（4）组织编制设备、材料供货计划、大型机具配置计划、技术培训计划并督促实施；
（5）组织本项目部全员的安全、质量、技术及环保等相关法律、法规及其他要求等的培训；
（6）定期组织项目专业管理人员，检查或抽查工程安全和质量。当工程项目安全和质量存在问题或隐患时，提出技术解决和防范措施；
（7）在项目经理的领导下，主持项目施工日常管理工作，负责落实业主、监理项目部对工程技术方面的有关要求；
（8）负责及时组织项目部管理人员收集、整理及汇总施工过程资料，项目投产后组织移交竣工资料；
（9）协助项目经理做好其他各项施工管理工作；
（10）负责施工新工艺、新技术的研究、试验、应用及总结；
2.2. 3技术员职责
（1）认真贯彻执行有关技术管理规定，积极协助项目经理或项目副经理做好各项技术管理工作；
（2）认真阅读有关设计文件和施工图纸，在施工过程中发现设计文件和施工图纸存在问题及时向项目副经理提出。施工过程中加强对设计文件等资料做到闭环管理；
（3）编写和出版各工序施工作业指导书、安全技术措施等技术文件；并在施工过程中负责落实有关要求和技术指导；
（4）在工程施工过程中随时进行检查和技术指导，当存在问题或隐患时，提出技术解决和防范措施；
（5）负责组织施工队伍做好项目施工过程中的施工记录和签证；
（6）不断提高自身的业务素质，并从技术方面指导和支持项目部的各项管理工作；
2.2.4质检员职责
（1）积极协助项目经理全面负责项目实施过程中的质量控制和管理工作；
（2）认真贯彻执行上级和公司颁发的规章制度、技术规范、质量标准，参与编制符合项目管理实际情况的质量实施细则和措施，并在施工过程中监督落实和业务指导；
（3）组织项目部职工学习工程质量验收规范和产品质量标准。定期检查工程施工质量情况，参加质量事故调查，提出事故处理意见；
（4）按照有关要求或档案资料管理办法，收集、审查、整理施工记录表格、试验报告等资料；
（5）组织进行隐蔽工程和关键工序检查，对不合格的项目应责成返工，督促班组做好质量自检和施工记录的填写工作；
（6）完成项目经理安排的其他各项施工管理工作。
2.2.5专职安全员职责
（1）积极协助项目经理全面负责施工过程中的安全文明施工和管理工作，确保施工过程中的安全；
（2）认真贯彻执行上级和公司颁发的规章制度、安全文明施工规程规范，结合项目特点制订安全健康环境管理制度，并监督指导施工现场落实；
（3）负责施工人员的安全教育和上岗培训，参加项目副经理组织的安全交底。参与有关安全技术措施等实施文件编制，审查安全技术措施落实情况；
（4）负责制订工程项目安全工作目标计划。负责编制安全防护用品和安全工器具的购置计划。负责建立并管理安全台账；
（5）负责布置、检查、指导施工队伍安全施工措施的落实工作，并协助施工队伍提高专业水平，开展各项业务工作；
（6）监督、检查施工场所的安全文明施工情况，组织召开安全专业工作例会，总结安全工作；
（7）调查安全事故，提交调查报告，提出整改意见和防范措施。有权制止和处罚违章作业和违章指挥行为；
（8）督促并协助施工班组做好劳动防护用品、用具和重要工器具的定期试验、鉴定工作；
（9）开展安全施工的宣传和推广安全施工经验。

三、 施工方案
3.1施工准备
3.1.1施工技术资料准备
接到中标通知后立即组织、选派技术业务精的优秀人员参加本项工作，并对其进行纪律教育和技术交底、业务培训工作。为了提高职工技术素质，培养具有专业技术和经营管理经验的配电施工队伍，保障现场施工技术人员的需要，在开工前，严格按照ISO9002标准的培训程序执行，做好施工技术培训工作。
组织各专业人员学习、熟悉图纸及相关的标准、规范、规程，了解设计意图、对图纸进行会审及交底。
3.1.1.1本工程在开工前首先由项目经理部组织人员对工程沿线情况进行详细调查，编制本工程详细的《施工现场调查报告》，并在线路调查的同时，对线路进行复测。根据本《纲要》的要求，编制详细的《施工组织设计》，作为本工程施工的指导性文件。
3.1.1.2认真作好设计方案的审查工作，在任务确定后,提前与设计单位配合,掌握设计方案编制情况, 使方案的设计在质量、功能、工艺技术等方面均能适应科学的施工流程需要和发展水平,为施工扫除障碍。
3.1.1.3熟悉和审查图纸，熟悉和审查图纸是为编制施工组织设计提供依据,按图纸复审、会审和现场签证三个阶段进行。其主要内容包括:
（1）施工图纸是否完整和齐全; 施工图纸是否符合国家有关工程设计和施工的方针及政策。
（2）施工图纸与其说明书在内容上是否一致; 施工图纸及其各组成部分间有无矛盾和错误。
（3）施工图与其相关的相序是否一致, 技术要求是否明确。
3.1.1.4备好规范 ，本工程将严格按照国家规范或标准进行施工, 应备好国内现行相关规范或标准。
3.1.1.5备好验评标准，本工程严格按照现行国家规定的工程质量检验标准验收,备好验评标准。
3.1.1.6现场技术准备，派出先遣队了解现场的运输路线、场地及其它设施情况，根据现场踏勘了解的情况对施工组织设计进一步调整、优化和细化。先遣队还需进行线路复测。根据设计院提供的数据，为施工过程中的保护管埋设测量创造条件。
3.1.1.7组织人员参加建设单位组织的施工图交底和会审。
3.1.1.8根据现场的调查资料、施工图会审纪要、设计资料及规范等，结合现场实际，完善施工作业指导书，并在分部或分项工程开工前进行详细的技术交底。
3.1.1.9技术交底及措施
（1）常规施工，在每道工序施工前，由项目技术负责人主持，由本工程技术部部长负责，质安部门参加，对施工人员进行详细的施工技术交底工作，同时进行安全和质量交底。
（2）特殊施工由项目技术负责讲解特殊施工的技术要点及要求，对施工人员进行系统地培训。
（3）工序试点，每道工序应进行一次工艺试点，邀请有关单位参加，使施工工艺统一化、标准化。
3.1.2工程材料的准备
3.1.2.1材料准备
（1）按业主提供和自行购买的材料分别编制材料表；本工程业主提供的材料有电缆保护管、钢管、电缆、电缆分支箱、电缆附件、跌落式熔断器、隔离刀闸、避雷器、接地极、金具等。其余所需钢筋、水泥等基础材料均由我公司负责采购。
（2）水泥、钢材、砂石等材料的选场、取样检验；
（3）水泥、钢材、砂石等材料的采购；
（4）材料运输至施工现场；
（5）业主提供材料的接收、检验、保管、中转运输。
3.1.2.2业主提供材料的管理
根据我公司《质量手册》和《物资管理》的规定，由项目供应部在现场材料站代行公司材料部门的检验职责，并按规定对业主提供的材料进行接受后的清点、验证、检验、标识等管理，并对验收结果提出报告，项目部予以协助。
3.1.2.3 自行采购材料的管理
本工程我公司自行采购的材料应遵守招标文件和我公司《质量手册》以及《物质管理》的规定，所有采购的材料必须在我公司合格的分供方厂家或业主指定的厂家进行采购。主要的材料采购还应执行下列规定：
（1）水泥采购
①选择有资质、有信誉而且必须是经过中国水泥产品质量认证委员会认证通过的国家定点厂家，并将其资质证明报告和抽样检验报告及认证证书号一并送业主和监理工程师，得到认可同意后再签订订货合同。
②选定生产厂家后，每批水泥都必须有厂家试验室出具的试验报告，试验结果必须符合国家标准。
③采购的水泥必须有生产日期、生产厂家、标号等标识。
④水泥在运输保管时，应采取防雨防潮措施，严禁不同品种、不同标号、不同批号的水泥一起堆放，储存水泥的库房应标识醒目。
（2）砂、石采购与浇制砼用水的选用
施工准备阶段由项目供应部负责采样、送检，将检验合格的砂、石提供
项目技术部设计砼配合比，并在正式开工前进行试配试验，合格后方可采用。浇制砼用水必须符合GB 50204-2002《混凝土结构工程施工质量验收规范》的要求。
（3）钢材采购
所采购的每批钢材都必须有厂家试验室出具的试验报告，其结果必须符合国家标准。
（4）电缆井、及基础钢筋加工
①本工程所用的钢筋采取当地采购，现场加工；
②无论自行加工还是外委加工均由项目质安部按设计图纸进行严格的质量检验，保证用于施工的钢筋均为合格品。并按要求向业主及监理单位提供合格证和资质证明书。
（5）本工程我公司自行采购的材料应做复试报告，试验单位必须具备国家质量检验资格认证。
3.1.2.4 材料的保管和运输
（1）材料入库前要进行检查，然后入库保管、储存。
（2）对于运到现场材料站的材料如包装损坏、材料有破损应及时将检查结果通知业主和监理工程师，共同制定处理办法。
（3）水泥、金具、螺栓等材料原则上均入库存放，材料站应有良好的排水措施，材料下应衬垫防护，并采取可靠防火措施。
（4）不同品种、规格材料应分开储存，并进行明显的标识。对报废品和不合格品要划定专门的堆放区域，以防混淆。
3.1.3 通讯设施的准备
本工程项目经理部与建设单位、监理公司、设计单位、总公司等外界联络主要以电话、传真、网络为主，与各施工队联络采用无线电对讲机或手提电话联络。
3.1.4 施工场地准备
3.1.4.1办理施工许可证
（1）由政策部与工程所在地政府部门联系，办理与工程有关的手续；
（2）按政府部门的有关审批权限，办理施工临时用地的申请手续（包括跨越电力线、通讯线、公路等）。
3.1.4.2施工场地准备（在正式开工前完成）
（1）选择指挥部驻点和现场材料站，施工队驻点；
（2）材料站场地平整，搭设临时工器具和材料库棚；
（3）线路测设，清障。
3.1.5主要施工机械设备和工器具准备
3.1.5.1由工程项目供应部制定详细的施工机械和工器具供应计划；
3.1.5.2、配备、检查、保养、发运施工机械和工器具；
3.1.5.3、现场接收入库；
3.1.5.4、根据工序安排向各施工队配发工器具。
3.1.5.5、主要机械设备和工器具配置表（见表4-1）
（1）表4-1中所列的各工序主要施工机械和工器具，不含与其相配套的其它工具、设备等。
（2）本公司投入施工现场的所有机械、工具均要经过必要的维修保养，绝不带病发往现场，配备专业的机修人员；所有计量器具均为周检合格品，各种鉴定证书有效。
3.1.6主要施工机械设备表（见表4-1）
表4-1 主要施工机械设备和工器具配置表
序号
机具名称
规格型号
单位
数量
备注
1
施工指挥车
越野型
辆
1

2
载重汽车
5t-10t
辆
３

3
吊车
16T
辆
1

4
搅拌机
0.35m3
台
1
可拆卸式
5
发电机
10kW
台
2

6
绞磨机
5t
台
3

7
电焊机

台
２

8
抽水机

台
５

9
气焊设备

套
２

10
组合挡土板

套
4

11
滑轮

个
30

12
割路机

台
2

13
牵引绳
φ11
米
1000

14
手板葫芦
3t-6t
个
4

15
回路电阻测试仪
测试电流1000A
台
1

16
变比测试仪

台
1

17
调频串联谐振试验装置
FKTF-
240KVA/26kV
台
1

18
高压试验装置
YDJZ/ZX配操作控制箱
台
1

19
钳型接地电阻测试仪
ETCR2000A
只
1

20
接地线
10kV
组
12

21
验电器
10kV
支
6

22
兆欧表
2500V
只
1

3.2施工工序总体安排
根据本工程的施工范围和设备安装的特点，施工项目均应编制《施工方案》，严格按《施工方案》进行施工，确保施工质量和进度。总体安排为：图纸审查及技术会审→编制施工方案→施工准备→电缆沟开挖及电缆保护管敷设→电缆敷设→接地安装→拆旧→自检消缺及竣工验收→割接启动→投运行。
3.3主要工序施工方法、施工效率估计
3.3.1测量放线
施工前，按照施工图中的距离定位电力手井位置，对线路进行复测，复核电缆长度。
3.3.2电缆沟、电缆井开挖及保护管敷设
3.3.2土石方开挖
3.3.2.1挖坑前，必须与有关地下管道、电缆的主管单位取得联系，明确地下设施的确实位置，做好防护措施。组织外来人员施工时，应交待清楚，并加强监护。
3.3.2.2在松软土地挖坑，应有防止塌方措施，如加档板、撑木等。禁止由下部掏挖土层。
3.3.2.3本工程电缆管埋设线路主要为土沟路面及主干道路面，部分管沟需横跨过路，施工时应采用风钎拆除砼面层，再用人工开挖回填管沟。人工开挖时电缆沟的尺寸尽可能规范，距沟边0.5米范围内不得放置余土。在车流量、人流量大的地段挖出的余土应及时运走，以免妨碍交通。同时在电缆沟、电缆井两侧加设围护栏和标示牌，确保周围群众和行人的安全，防止周围群众掉进坑内。
电缆保护管敷设应注意以下几点：
1、按设计要求尺寸开挖电缆沟槽，敷设保护管前要抽干沟槽内积水。
2、由于受地下管线影向其埋深达不到设计要求时，要有砼土做保护层。
3、保护管埋设应符合设计要求，管口应光滑无毛剌。
4、地基为淤泥质土的应按设计要求加砼垫层。
3.3.3电力手井砌筑
1、电力手井应严格按照设计尺寸进行施工，手井标高应按路面标高为标准定出手井标高；若遇地下管道否其他障碍物无法达到设计深度要求的应经设计同意改为明沟。电力手井内壁应光滑，管口不应被灰浆堵塞。
2、带分接箱的手井应经合分接箱基础图确定分接箱基础尺寸进行施工，施工时一并做好接地极安装和基础角钢安装。分接箱基础应保证高出路面30cm。
3.3.4 接地施工
水平接地线埋深不小于0.6M；接地极间距不小于5M;接地引上线用不小于φ16圆钢，且两点引上。回填土分层夯实，并实测接地电阻值。接地引上线的安装工艺美观，电气连接可靠。
3.3.5分接箱安装
3.3.5.1、箱体开箱检查
打开包装箱，取出箱内《箱体基础及拆装说明书》，检查箱体外观是否因运输变形受损。
3.3.5.2、基础准备及箱体拆卸
按要求进行基础制备、钢基座浇筑及箱体拆装。
3.3.5.3、箱体就位与固定
检查浇筑的钢基座水平及平面的平整度合格后，可打开顶盖、拆掉进线仓隔板，将箱体就位，并用M10×20螺钉与钢基座上的螺孔固定。
3.3.4 电缆敷设
3.3.4.1电缆敷设前技术准备
敷设前应按设计和实际路径计算每根电缆长度，合理安排每盘电缆。
3.3.4.2作业方式
疏通电缆管通道。检查前期工程电缆沟通道预留情况，将前期已封堵的而本期工程的电缆必须经过的电缆孔打开。电缆敷设前应先清理管道，防止砂、石或杂物划伤电缆外套。
电缆敷设时，电缆应从盘的上端引出，不使电缆在支架及地面摩擦拖拉。电缆上不得有铠装压扁、电缆绞拧、护层折裂等不相末消除的机械损伤。用卷扬机敷设电缆的速度不宜超过15m/min。敷设电缆时，应在牵引头或钢丝套与牵引钢缆间装设防捻器。控制电缆弯曲半径。
同一手孔井内不能有两个中间接头。在室外切割电缆或制作电缆头时，应采取防雨措施；按照已核查过的电缆清册上开列电缆列出电缆敷设的顺序。将电缆盖板掀开放好，保证作业人员安全施工。
利用电缆盘支架、电缆滚轮进行敷设，敷设时应遵循由长至短，由里至外的原则。敷设的电缆应预留足够长度，绑扎牢靠后挂上电缆牌。电缆敷设完检查无误后，盖好盖板并将孔洞堵死。
3.3.4.3电缆敷设的工艺要求
1）电缆盘就位可用起重机或人工将电缆盘放置指定位置，电缆在装卸的过程中,设专人负责统一指挥, 指挥人员发出的指挥信号必须清晰、准确。
2）.采用吊车装卸时, 装卸电缆盘孔中应有盘轴，起吊钢丝绳套在轴的两端,不应直接穿在盘孔中起吊。人工移动电缆盘前，应检查线盘是否牢固，电缆两端应固定，线圈不应松弛，电缆盘只允许短距离滚动，滚动时滚动方向必须与线盘上箭头指示方向一致。
3）.根据电缆长度和截面，选用的牵引绳长度比电缆长30～50m。牵引绳连接必须牢固。其连接点应选用防捻器。布放电缆滑轮，直线部分应每隔2.5～3m设置直线滑轮，确保电缆不与地面摩擦，所有滑轮必须形成直线。弯曲部分采用转弯滑轮，并控制电缆弯曲半径和侧压力。
4）.电缆敷设时，不应损坏电缆沟、电缆井和人井的防水层。
5）.电力电缆在终端头与接头附近宜留有备用长度。
6）.电缆敷设时，可用人力拉引或机械牵引，电缆应从电缆盘的上端引出，不应使电缆在支架上及地面磨擦拖拉。对于较重的电缆盘，应考虑加装电缆盘制动装置。电缆走动时，严禁用手搬动电缆及滑轮
7）.敷设电缆时，机械敷设电缆速度不宜超过15m/min，并监测侧压力和拉力不超过允许强度。在较复杂的路径上敷设电缆时，其速度应适当放缓。电缆的最小弯曲半径应符合，交联聚乙烯绝缘电缆多芯为12D，（D为电缆外径）。
8）.电力电缆在切断后，应将端头立即做好防潮密封，以免水分侵入电缆内部
9）.若电缆沟内并列敷设多条电缆，其中间接头位置应错开。其净距不应小于0.5米
10）.垂直敷设或超过45°倾斜敷设的电缆在每个支架及桥架上每隔2米处；水平敷设的电缆，在电缆首末两端及转弯、电缆头的两端处；当对电缆间距有要求时，每隔5～10米处；应将电缆加以固定。
11）.电缆敷设后，应及时排列整齐，避免交叉重叠，并在电缆终端、中间接头、电缆拐弯处、管口等地方的电缆上装设标志牌，标志牌上应注明电缆编号、电缆型号、规格与起讫地点。
12）.敷设完毕后，应及时清除杂物，盖好盖板。必要时，还要将盖板缝隙密封。在施工完的电缆沟、竖井、进站出入口、管口进行密封电缆敷设时，应将电缆盘用支架支起使之离地10～20 mm，电缆应从盘的上端引出；电缆采用卷扬机敷设，敷设速度不宜超过15 m/min，中间采用各种滑轮（直线、转角、侧向滑轮或托辊），将电缆置于其上进行施放；随电缆长度的增加施放的牵引力随之增加，但必须使施放的牵引力小于电缆的允许牵引力。
3.3.5环网柜安装
3.3.5.1环网柜就位
1）.核对图纸、确定柜的编号、摆放顺序和摆放位置，并检查环网柜附带配件及气压表气压正常。
2）.单体柜或组合式环网柜按指定位置摆放。
3）.组合环网柜在装卸的过程中,设专人负责统一指挥, 指挥人员发出的指挥信号必须清晰、准确。
4）.由辅助移动工具或人力搬运，按编号顺序进行柜体就位，将首面柜或首组环网柜按扩展方向延伸摆放。
5）.环网柜搬运过程要固定牢靠，以防受力不均，柜体变形或损坏部件。
6）.柜体组立调整，与基础间采用0.5～1 mm补偿垫片进行调整，每处垫片最多不能超过3片，各组柜之间应用厂家配置专用螺栓进行紧固连接。
3.3.5.2柜体固定安装
1）.柜体间紧固螺栓完好,紧固螺栓表面有镀锌处理，螺栓连接力矩符合不同产品型号规定要求。
2）.柜体与基础型钢连接牢固, 柜单面或成列安装时用螺栓连接牢固，相邻两柜顶部水平误差<2mm；成列柜顶部水平误差<5mm；垂直误差<1.5mm/m；盘面误差：相邻两柜边<1mm，成列柜面<5mm；柜间接缝<2mm；接缝间加密封胶。
3）.柜体接地牢固可靠,每段柜有两点以上明显接地,导通良好,焊接长度符合相关要求。
4）.高压带电显示正常，故障显示装置符合运行标准。
5）.带有气压表的全密封环网柜确认工作气压在正常绿色范围内。
6）.柜体间的连接插件接触良好。
7）.全密封环网柜安装注意不要破坏气箱防爆片。
8）.带高压熔断器的环网柜，其熔丝安装方向箭头指向撞针位置。
9）.环网柜防电气误操作的“五防”装置动作灵活可靠。
3.3.5.3环网柜内设备调试
1）.检查操作机构的传动部分灵活，各连接螺栓无松动。
2）.检查弹簧储能完毕后，辅助开关应将电动机电源切除，合闸完毕后，辅助开关自动接通电动机电源。
3）.合闸弹簧储能后，牵引杆的下端或凸轮与各合闸锁扣可靠锁紧。
4）.分、合闸闭锁装置动作灵活、可靠、复位准确、迅速。
5）.机构合闸后，可靠保持在合闸位置，调整弹簧机构缓冲器行程，符合产品的技术规定。
6）.机械闭锁、电器闭锁动作准确可靠。
7）.检查和调整柜内五防装置元件的完整性，确保操作灵活可靠。
3.3.5.4安装（检验）记录表
填写环网柜现场安装
