通用版九年级物理欧姆定律典型例题.pdf

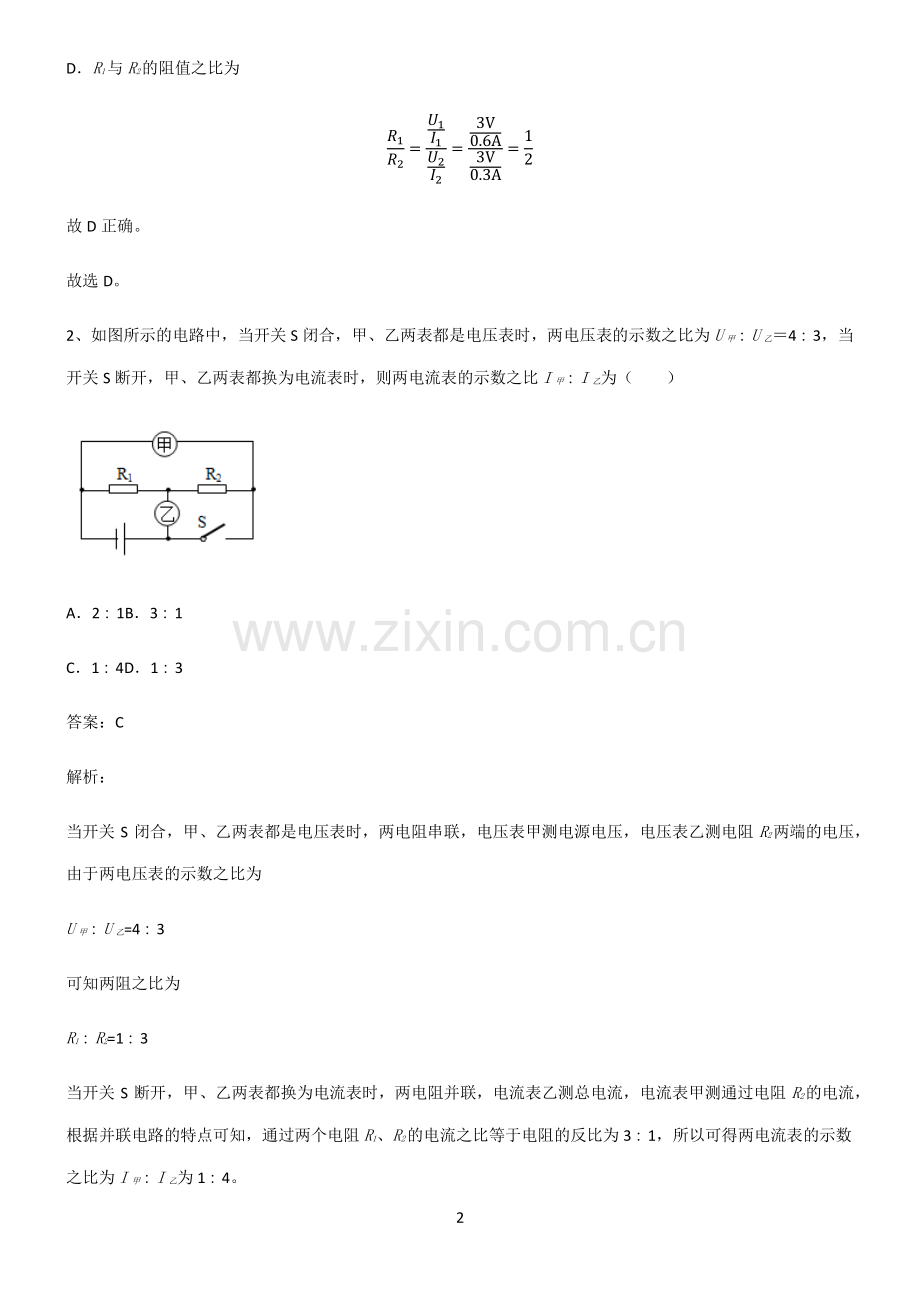

1 (每日一练每日一练)通用版九年级物理欧姆定律典型例题通用版九年级物理欧姆定律典型例题 单选题 1、在“探究电流与电压的关系”的实验中，小军分别画出了电阻R1和R2的I-U图像如图所示，下列说法正确的是（）A当R1与R2两端的电压为 0 时，它们的电阻也为 0 B用不同的电阻研究电流与电压的关系得出的结论不一样 C在电阻一定时，导体两端的电压与通过导体的电流成正比 DR1与R2的阻值之比为 1:2 答案：D 解析：A电阻是导体的属性，与他两端是否加电压无关，当R1与R2两端的电压为 0 时，仍有电阻，故 A 错误；B导体电阻一定时，通过导体的电流与导体两端的电压成正比，用不同的电阻研究电流与电压的关系得出的结论应该是一样的，故 B 错误；C在电阻一定时，通过导体的电流与导体两端的电压成正比，是导体两端的电压大小决定了通过导体的电流大小，电压是由电源提供的，不由电流大小决定，故 C 错误；2 DR1与R2的阻值之比为 12=1122=3V0.6A3V0.3A=12 故 D 正确。故选 D。2、如图所示的电路中，当开关 S 闭合，甲、乙两表都是电压表时，两电压表的示数之比为U甲U乙43，当开关 S 断开，甲、乙两表都换为电流表时，则两电流表的示数之比I甲I乙为（）A21B31 C14D13 答案：C 解析：当开关 S 闭合，甲、乙两表都是电压表时，两电阻串联，电压表甲测电源电压，电压表乙测电阻R2两端的电压，由于两电压表的示数之比为 U甲U乙=43 可知两阻之比为 R1R2=13 当开关 S 断开，甲、乙两表都换为电流表时，两电阻并联，电流表乙测总电流，电流表甲测通过电阻R2的电流，根据并联电路的特点可知，通过两个电阻R1、R2的电流之比等于电阻的反比为 31，所以可得两电流表的示数之比为I甲I乙为 14。3 故选 C。3、如图所示电路，电源电压为 6V 且保持不变，定值电阻R1=10，R2=20，滑动变阻器R3的最大阻值为 30。下列说法正确的是（）闭合开关 S1、S2、S3，电流表的示数为 0.9A；闭合开关 S1、S2、S3，通过R1和R2的电流之比为 12；只闭合开关 S1，R3的滑片由a端移动到b端的过程中，电流表和电压表的示数均变小；只闭合开关 S1，R3的滑片由a端移动到b端的过程中，电压表示数的变化范围是 6V1.5V A正确 B正确 C正确 D正确 答案：B 解析：闭合开关 S1、S2、S3，电路为R1、R2的并联电路，电压表测量支路两端的电压，电流表测干路电流，根据欧姆定律可知，此时通过R1的电流为 1=1=6V10=0.6A 通过R2的电流为 2=2=6V20=0.3A 由并联电路的电流特点可知，电流表的示数为 =1+2=0.6A+0.3A=0.9A 通过R1和R2的电流之比为 4 12=0.6A0.3A=21 故正确，错误；只闭合开关 S1，此时电路为R1、R3的串联电路，电压表测量R1两端的电压，电流表测该电路的电流。R3的滑片由a端移动到b端的过程中，电阻阻值逐渐增大，由串联电阻电阻特点和欧姆定律可知，该电路总电阻变大，电流减小，故电流表示数变小。由串联分压原理可知，滑动变阻器两端电压增大，电压表的示数变小。故正确；当R3的滑片位于a端时，电阻阻值为 0，此时电路为R1的简单电路。此时R1两端的电压等于电源电源，即电压表示数为 6V。当R3的滑片位于b端时，电阻阻值为 30，根据串联电路的电阻特点和欧姆定律，此时电路中的电流为=1+3 大=6V10+30=0.15A 此时R1两端的电压即电压表示数为=1=0.15A 10=1.5V 故电压表的示数的变化范围为 6V1.5V。故正确；综上可知，故 ACD 错误，B 正确。故选 B。4、某同学利用如图甲所示的电路进行实验，电源电压恒为 3V，更换 5 个定值电阻Rx，得到如图乙所示的图像。以下有关叙述正确的是（）5 A该同学研究的是电流和电压的关系 B实验中电压表的示数保持 0.5V 不变 C将Rx从 5 换成 10 后，应将滑片 P 向左移 D将Rx从 5 换成 10 后，应将滑片 P 向右移 答案：D 解析：A根据图乙可知，该同学研究的是电流和电阻的关系，A 错误；B由图乙知，电阻两端的电压始终保持 UV=IR=0.1A25=0.5A5=2.5V 故 B 错误；CD根据串联分压原理可知，将定值电阻由 5 改接成 10 的电阻，电阻增大，其分得的电压增大；探究电流与电阻的实验中应控制电压不变，即应保持电阻两端的电压不变，根据串联电路电压的规律可知应增大滑动变阻器分得的电压，由分压原理，应增大滑动变阻器连入电路中的电阻，所以滑片应向右端移动，使电压表的示数为 2.5V，故 C 错误，D 正确。故选 D。5、二氧化锡传感器能用于汽车尾气中一氧化碳浓度的检测，它的原理是其中的电阻随一氧化碳浓度的增大而6 减小。将二氧化锡传感器接入如图所示的电路中，则当二氧化锡传感器所处空间中的一氧化碳浓度增大时，电压表示数U与电流表示数I发生变化，其中正确的是（）A电压表示数U变大，电流表示数I变小 B电压表示数U变小，电流表示数I变小 C电压表示数U与电流表示数I之比变大 D电压表示数U与电流表示数I之比不变 答案：D 解析：AB如图所示，电压表测量的是R两端电压，二氧化锡传感器电阻随一氧化碳浓度的增大而减小，当二氧化锡传感器所处空间中的一氧化碳浓度增大时，二氧化锡传感器电阻减小，总电阻减小，根据欧姆定律，电路中电流变大，即电流表示数变大，R两端的电压变大，即电压表示数变大，故 AB 错误；CD根据欧姆定律，电压表示数U与电流表示数I之比等于R的阻值，R为定值电阻，所以比值不变，故 C 错误，D 正确。故选 D。6、如图所示，电源电压保持不变，当滑动变阻器的滑片向右移动时，电流表和电压表示数变化，判断正确的是 A电流表和电压表的示数都变小 B电流表示数变小，电压表示数变大 7 C电流表示数变小，电压表示数不变 D电流表示数变大，电压表示数不变 答案：B 解析：电源电压保持不变，当滑动变阻器的滑片向右移动时，电阻变大，电流表的示数变小；电压表的示数变大所以 B 是正确的 7、如图的所示的四个电路中，电源电压U相同，R1R2，电路的总电阻最小的是（）ABCD 答案：D 解析：由并联电路电阻越并越小，小于任何一个分电阻可知，R1和R2组成并联电路的总电阻小于R1的阻值，故两电阻并联后的总阻值是里面最小的。故 ABC 不符合题意；D 符合题意。故选 D。8、如图所示的钨丝是将一个白炽灯去除玻璃罩制成的，闭合开关 S，小灯泡 L 发光，钨丝不发光，向钨线吹气时，小灯泡 L 变亮，用酒精灯给钨丝加热，小灯泡 L 逐渐变暗直至熄灭，由实验可知（）A钨丝的电阻随温度升高而减小 8 B向钨丝吹气时，钨丝电阻变小 C给钨丝加热时，电路中的电流变大 D小灯泡 L 发光而钨丝不发光是因为通过钨丝的电流小于小灯泡 L 的电流 答案：B 解析：AC用酒精灯对白炽灯的钨丝加热，钨丝的温度升高，观察到小灯泡 L 的亮度明显变暗，说明通过小灯泡 L 的电流变小，钨丝的电阻增大，故 AC 不符合题意；B闭合开关 S，小灯泡 L 发光，钨丝不发光，向钨丝吹气时，小灯泡 L 变亮，说明通过小灯泡的电流变大，则钨丝的电阻减小，故 B 符合题意；D由于钨丝和小灯泡串联接入电路中，则通过它们的电流是相同的，故 D 不符合题意。故选 B。
