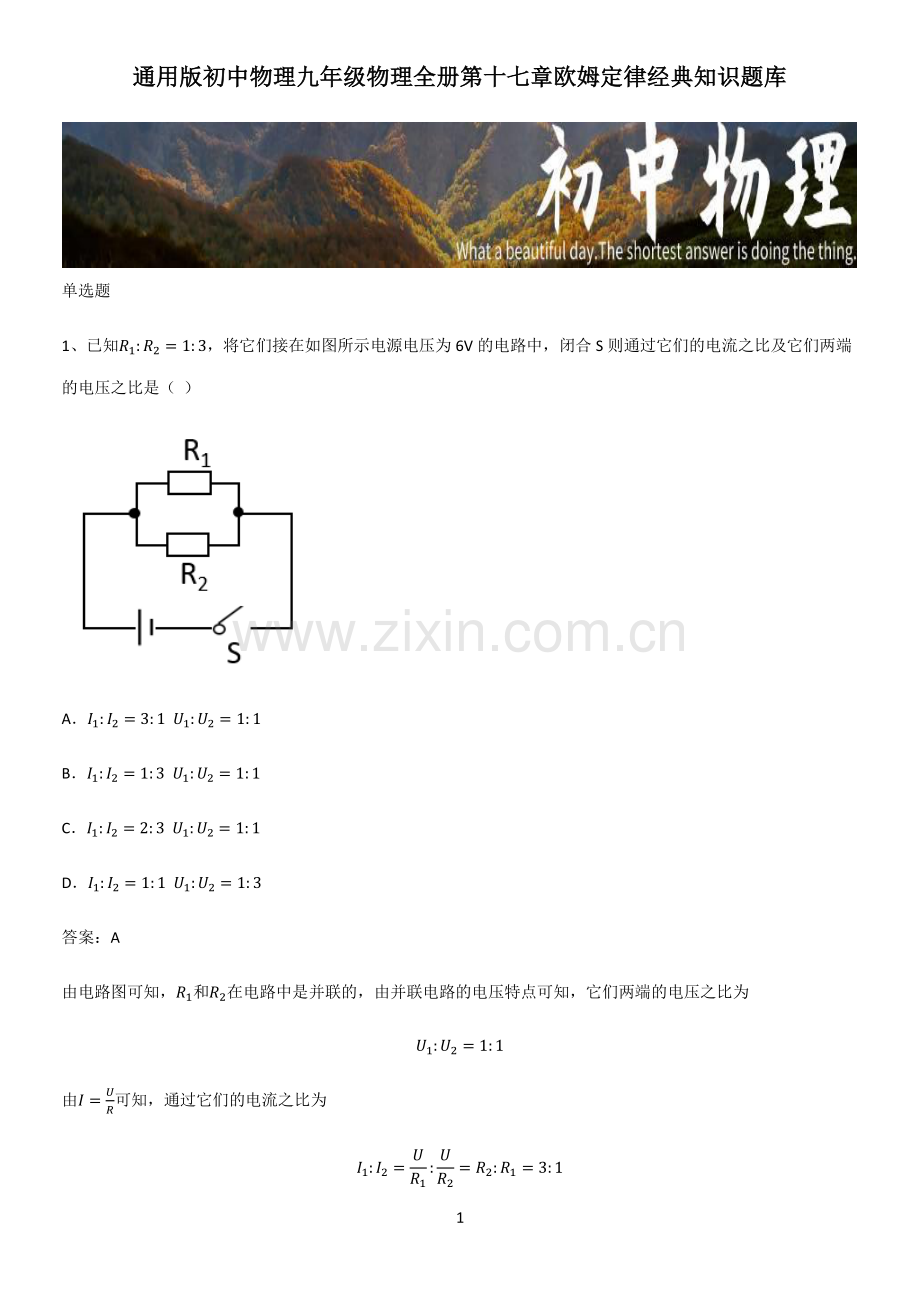

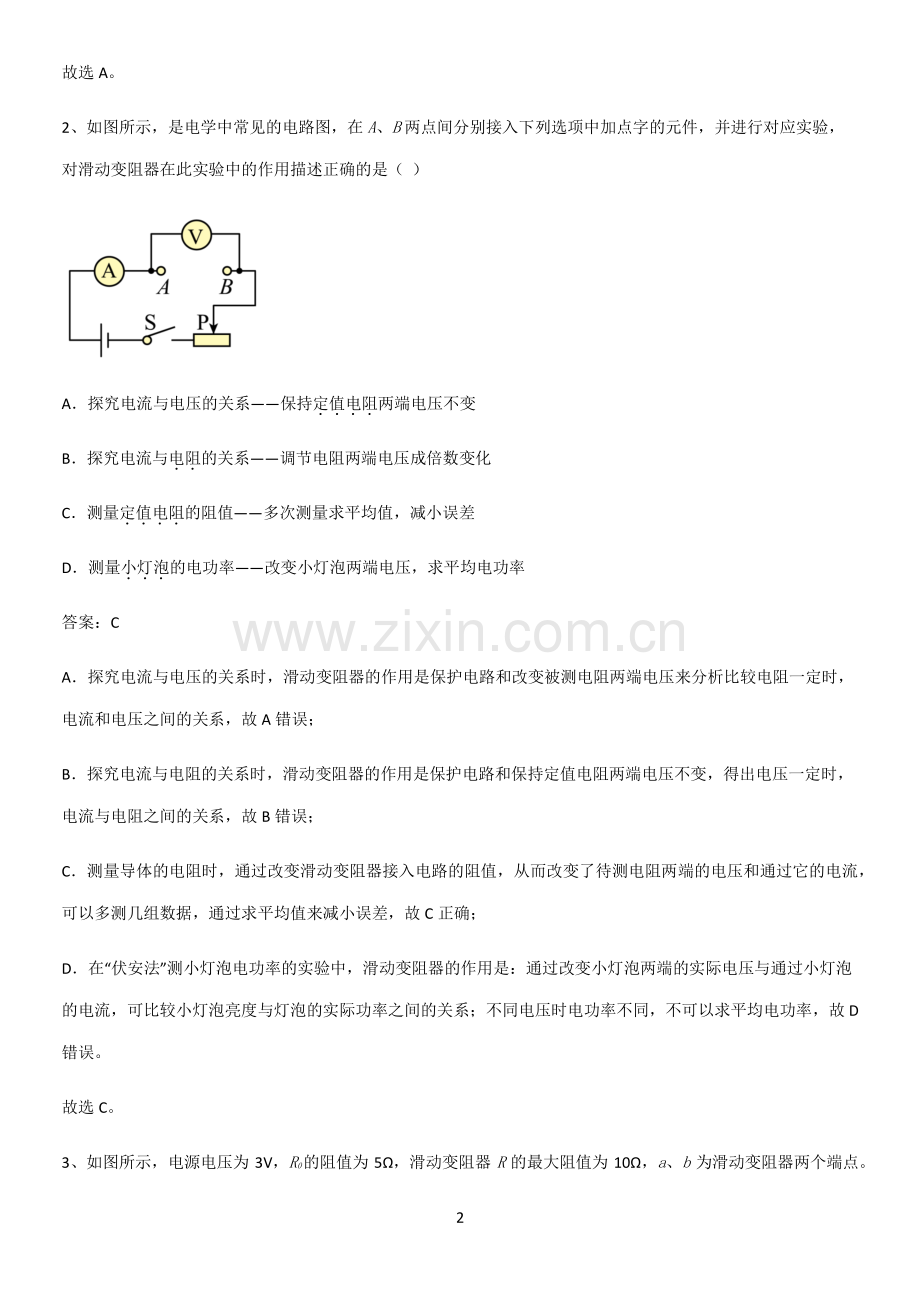

1 通用版初中物理九年级物理全册第十七章欧姆定律经典知识题库通用版初中物理九年级物理全册第十七章欧姆定律经典知识题库 单选题 1、已知1:2=1:3，将它们接在如图所示电源电压为 6V 的电路中，闭合 S 则通过它们的电流之比及它们两端的电压之比是（）A1:2=3:1 1:2=1:1 B1:2=1:3 1:2=1:1 C1:2=2:3 1:2=1:1 D1:2=1:1 1:2=1:3 答案：A 由电路图可知，1和2在电路中是并联的，由并联电路的电压特点可知，它们两端的电压之比为 1:2=1:1 由=可知，通过它们的电流之比为 1:2=1:2=2:1=3:1 2 故选 A。2、如图所示，是电学中常见的电路图，在A、B两点间分别接入下列选项中加点字的元件，并进行对应实验，对滑动变阻器在此实验中的作用描述正确的是（）A探究电流与电压的关系保持定值电阻两端电压不变 B探究电流与电阻的关系调节电阻两端电压成倍数变化 C测量定值电阻的阻值多次测量求平均值，减小误差 D测量小灯泡的电功率改变小灯泡两端电压，求平均电功率 答案：C A探究电流与电压的关系时，滑动变阻器的作用是保护电路和改变被测电阻两端电压来分析比较电阻一定时，电流和电压之间的关系，故 A 错误；B探究电流与电阻的关系时，滑动变阻器的作用是保护电路和保持定值电阻两端电压不变，得出电压一定时，电流与电阻之间的关系，故 B 错误；C测量导体的电阻时，通过改变滑动变阻器接入电路的阻值，从而改变了待测电阻两端的电压和通过它的电流，可以多测几组数据，通过求平均值来减小误差，故 C 正确；D在“伏安法”测小灯泡电功率的实验中，滑动变阻器的作用是：通过改变小灯泡两端的实际电压与通过小灯泡的电流，可比较小灯泡亮度与灯泡的实际功率之间的关系；不同电压时电功率不同，不可以求平均电功率，故 D错误。故选 C。3、如图所示，电源电压为 3V，R0的阻值为 5，滑动变阻器R的最大阻值为 10，a、b为滑动变阻器两个端点。3 闭合开关，下列说法正确的是（）A若将滑片移动到a端，电路仍能正常工作 B滑片在b端时，电流表 A1示数为 0.3A C滑片由b端向a端移动，电流表 A2示数变大 D滑片移动到中点时，电流表 A1与 A2示数比为 21 答案：D A若将滑片移动到a端，滑动变阻器R没有接入电路，电路被短路，故电路不能正常工作，故 A 错误；B滑片在b端时，R0与R并联，电流表 A1测量电路中总电流，此时R的最大阻值为 10，则电流表 A1示数为 1=0+=3V5+3V10=0.9A 故电流表 A1示数为 0.9A，故 B 错误；C滑片由b端向a端移动，R0与R并联，电流表 A2测量通过R0的电流，滑动变阻器R的阻值减小，但是并联电路中各支路互不影响，则电流表 A2示数不变，故 C 错误；D滑片移动到中点时，R0与12并联，电流表 A2测量通过R0的电流为 0=0=3V5=0.6A 电流表 A1测量电路中总电流为 1=0+=3V5+3V5=1.2A 则两表示数比为 4 10=1.2A0.6A=21 故此时电流表 A1与 A2示数比为 21，故 D 正确。故选 D。4、如图甲，当开关 S 从 2 转到 1 时，根据电流表和电压表对应的示数，U-I坐标系中描绘了相对应的点，如图乙，有关判断正确的是（）A电源电压为 8VBR1的阻值为 20 CR2的阻值为 20DS 接 2 时通过R2的电流为 0.4A 答案：C A由电路图知道，当 S 接 1 时，电路为R1的简单电路，电压表测电源的电压，电流表测电路中的电流；由图乙知道，电源的电压U=6V，故 A 错误；D当 S 接 2 时，两电阻串联，电压表测R1两端的电压，电流表测串联电路的电流；由图乙知道，U1=2V，电路中的电流I=0.2A，故 D 错误；BC因串联电路中总电压等于各分电压之和，所以，R2两端的电压 U2=U-U1=6V-2V=4V 由欧姆定律知道，电阻R1和R2的阻值 1=1=2V0.2A=10 2=2=4V0.2A=20 5 故 B 错误，C 正确。故选 C。5、如图所示的电路中，当开关闭合，滑动变阻器的滑片向左移动时（）A电流表示数减小，电压表示数不变 B电流表示数增大，电压表示数增大 C电流表示数减小，电压表示数减小 D电流表示数增大，电压表示数减小 答案：B 分析电路可知电阻R1和滑动变阻器R2是串联的，电流表测电路中的电流，电压表测的是电阻R1两端的电压。当滑动变阻器的滑片向左移动时，滑动变阻器接入电路中的电阻变小，电源电压不变，总电阻变小，根据欧姆定律可知，电路中的电流变大，故电流表示数变大，故 AC 不符合题意；R1两端的电压 U1=IR1 R1阻值不变，电流变大，所以U1变大，故电压表示数变大，故 B 符合题意，ACD 不符合题意。故选 B。6、小红用如图所示的电路图，探究通过导体的电流与导体电阻关系（电源电压恒定），移动滑动变阻器滑片时，应特别观察的是（）6 A变阻器滑片 B定值电阻RC电流表示数 D电压表示数 答案：D 研究通过导体的电流与导体电阻的关系，应控制电阻两端电压不变，更换电阻后为保持电阻两端电压不变，应移动滑动变阻器滑片，移动变阻器滑片时，眼睛应注视电压表示数。故 ABC 不符合题意，D 符合题意。故选 D。7、如图甲是酒精浓度测试仪，图乙是它的工作原理图。R0是定值电阻，R为气敏电阻，人体呼出的酒精气体浓度越大，R的阻值越小。下面对此电路分析正确的是（）A呼出的酒精气体浓度变大，电阻R0两端电压变小 B呼出的酒精气体浓度变大，电压表的示数变大 C呼出的酒精气体浓度变大，电流表的示数变大 D呼出的酒精气体浓度变大，通过R0的电流不变 答案：C ACD由电路图可知，气敏电阻R与定值电阻R0串联，电压表测电阻R两端的电压；呼出的酒精气体浓度变大，R的阻值变小，电路的总电阻变小，根据=可知，电路中的电流变大，电流表的示数变大，通过R0的电流变大；根据U=IR可知，R0两端的电压变大，电压表示数变大，故 C 正确，AD 错误；7 BR0两端的电压变大，由串联电路电压的规律可知气敏电阻R两端的电压变小，即电压表的示数变小，故 B 错误。故选 C。8、在如图所示的电路中，电源电压保持不变，开关闭合后，滑动变阻器的滑片由b端移动到中央的过程中，三个电表的示数变化情况是（）AA 的示数变大，V1的示数不变，V2的示数变小 BA 的示数变大，V1的示数变大，V2的示数变小 CA 的示数变小，V1的示数不变，V2的示数变大 DA 的示数变大，V1的示数变小，V2的示数变大 答案：A 从图可知，灯泡和滑动变阻器串联，电压表 V1测量的是电源电压，所以电压表 V1的示数保持不变，电流表测量电路电流滑动变阻器的滑片由b端移动到中央的过程中，其连入电路中的电阻P滑变小，而灯泡的电阻不变，所以电路中的总电阻R变小，电源电压保持不变，由欧姆定律得，电路中的电流I变大，即电流表的示数变大，由欧姆定律知，灯泡两端的电压UL变大，因此滑动变阻器两端的电压 滑=L 变小，即电压表 V2的示数变小，故 A 符合题意，BCD 不符合题意。故选 A。9、图所示的电路中，电阻阻值R1U2BU1I2DI1=I2 答案：C AB由图可知，两电阻并联，根据并联电路电压特点可知，U1=U2，故 AB 错误；CD两电阻两端的电压相等，I1R1=I2R2，由于R1I2，故 C 正确，D 错误。故选 C。10、将两个阻值不等的电阻R1和R2按如图（a）（b）所示的方式接入电路中，已知电源电压相同，R1小于R2，则下列判断中正确的是（）A电压表 V1的示数等于电压表 V2的示数 B电流表 A1的示数大于电流表 A2的示数 C电压表 V1与电流表 A1示数的比值等于电压表 V2与电流表 A2示数的比值 D电压表 V1与电流表 A1示数的比值小于电压表 V2与电流表 A2示数的比值 答案：D 由甲图可知，R1和R2串联，电压表 V1测R1两端的电压，电流表 A1测电路中的电流，因串联电路中总电阻等于各分电阻之和，所以，电路中电流表 A1的示数为 A1=1+2 9 电压表 V1的示数 V1=A11=1+21=11+2 电压表 V1与电流表 A1的比值为 V1A1=1 由乙图可知，R1和R2并联，电压表 V2测电源两端的电压，电流表 A2测R2支路的电流，则电压表 V2的示数为 V2=因并联电路中各支路两端的电压相等，所以电流表的示数为 A2=2 电压表 V2与电流表 A2的比值为 V2A2=2 综上所述，电压表 V1的示数小于电压表 V2的示数；电流表 A1的示数小于电流表 A2的示数；电压表 V1与电流表A1示数的比值小于电压表 V2与电流表 A2示数的比值。故 ABC 错误，D 正确。故选 D。11、如图表示阻值不同的两个电阻的电流强度随电压变化的I-U曲线，从图中可知错误的是（）A电阻不变时，电流与电压成正比 BR1R2 10 CR1、R2串联后的总电阻的I-U曲线在区域 DR1、R2并联后的总电阻的I-U曲线在区域 答案：B A两条图线都是过原点的直线，说明在电阻一定时，电流与电压成正比，故 A 正确，不符合题意；B从图像中可以看出，相同的电压下，通过R2的电流小，根据=可得，R1R2，故 B 错误，符合题意；C两电阻串联后，总电阻等于两电阻之和，总电阻比任一分电阻的阻值都大，由选项 B 分析可知，R1R2时，R2对应的I-U曲线在R1对应的I-U曲线的下方，所以R1、R2串联后的总电阻的I-U曲线应在R2对应的I-U曲线的下方，因此其图像在区域中，故 C 正确，不符合题意；D两电阻并联后，总电阻小于任一分电阻，因此，R1、R2并联后的总电阻的I-U曲线应在R1对应的I-U曲线的上方，因此其图像在区域中，故 D 正确，不符合题意。故选 B。12、图乙是图甲所示电子秤的工作原理图。电子秤的示数表是由电流表改装的，R1是一根长 6 厘米，阻值 15 欧的均匀电阻丝，滑片 P 在a端时,电流表示数为 0.15 安；在b端时，电流表示数为 0.6 安，不称重物时滑片 P 刚好在电阻丝的a端，所称物重最大时 P 在b端，则（）AR2阻值为 6 欧 B电源电压为 6 伏 C当电子秤示数为 2 千克时，电路中的电流为 0.2 安 11 D当电子秤示数为 4 千克时，电路中的电流为 0.2 安 答案：C A B由电路图可知，R1与R2串联，电流表测电路中的电流，当滑片在a端时，R1接入电路中的电阻最大，此时电路中的电流Ia0.15A，因串联电路中总电阻等于各分电阻之和，所以，由=，电源的电压（1+2）0.15A（15+2）当滑片在b端时，R2接入电路中的电阻为 0，此时电路中的电流Ib0.6A，则电源的电压 b20.6A 2 由可得 25 3V 故 AB 不符合题意；C当电子秤示数为 2kg 时，对弹簧的拉力 2=1=1=2kg 10N/kg20N 由图丙可知此时弹簧的压缩为 2cm，因均匀电阻丝R1的长度为 6cm，阻值为 15，每 1cm 的电阻为 156cm=2.5/cm 所以，R1连入电路的阻值 1(6cm-2cm)2.5/cm10 则此时电路中的电流=1+2=3V10+5=0.2A 故 C 符合题意；D当电子秤示数为 8kg 时，此时的拉力 12 2=2=m5g=4kg 10N/kg=40N 由图丙可知此时弹簧的压缩为 4cm，则R1连入电路的阻值 1(6cm-4cm)2.5/cm5 此时电路的电流=1+2=3V5+5=0.3A 故 D 不符合题意。故选 C。13、图甲是一种测力装置部分结构的示意图。横梁OA上下表面各贴一张完全一样的应变电阻片R1和R2，串联在有恒定电流的电路中（图乙）。在A端施加向下的力F，横梁向下弯曲，R1被拉伸，R2被压缩，根据它们两端电压的差值即可测量力F的大小。下列有关分析错误的是（）A通过R1和R2的电流相等 BR2的电阻减小 CR1两端的电压小于R2两端的电压 DR1和R2两端电压的差值越大，A端受到的压力越大 答案：C A由图可知，两个电阻串联，在串联电路中，各处的电流是相同的，所以通过两个电阻的电流相同，故 A 正确，不符合题意；B在压力的作用下，横梁向下弯曲，R1被拉伸，R2被压缩，即R1变长，横截面积变小，电阻变大；R2变短，横截面积变大，电阻变小，故 B 正确，不符合题意；C发生形变后，R1的电阻大于R2的电阻，通过两个电阻的电流相同，根据U=IR可知，R1两端的电压大于R2两端的电压，故 C 错误，符合题意；13 D根据欧姆定律可知，R1和 R2两端电压的差值越大，说明R1和R2的阻值的差值越大，所以R1被拉伸的更长，R2被压缩的越短，从而说明A端受到的压力越大，故 D 正确，不符合题意。故选 C。14、在图所示的电路中，用一个电阻R3替换R1后（R1R3），可能使电流表示数与替换R1前相同的方法是（）A电源电压不变，不移动滑片 PB电源电压不变，向左移动滑片 P C减小电源电压，不移动滑片 PD增大电源电压，向右移动滑片 P 答案：D 由电路图可知，定值电阻R1与滑动变阻器R2并联，电流表 A1测流过定值电阻R1的电流，电流表 A 测干路电流。A用一个电阻R3替换R1后，因R1R3，电源电压不变，且不移动滑片 P 时，由欧姆定律可得，此时流过电阻R3的电流变小，即电流表 A1示数变小，流过滑动变阻器的电流不变，则干路电流变小，即电流表 A 示数变小，故A 不符合题意；B电源电压不变，向左移动滑片 P 后，因R1R3，故由欧姆定律可知，流过电阻R3的电流变小，即电流表 A1示数变小，故 B 不符合题意；C减小电源电压，不移动滑片 P，因R1R3，且R3两端电压变小，故由欧姆定律可知，流过电阻R3的电流变小，即电流表 A1示数变小，故 C 不符合题意；D增大电源电压，向右移动滑片 P，因R1I BU212 D1212 答案：BC 由图知定值电阻R0与滑动变阻器R串联，电压表 V1测量电源电压，电压表 V2测量定值电阻R0两端的电压，电流表测量电路的电流。A将滑动变阻器R的滑片向右移动时，滑动变阻器接入电路的电阻变大，电路的总电阻变大，电源电压不变，根据=可知电路中电流减小，故 A 不符合题意；B由 A 选项知，电路中电流减小，根据=知，定值电阻两端的电压减小，所以电压表示数减小，即21 2 故 C 符合题意，D 不符合题意。故选 BC。24、如图所示，电源电压保持不变，闭合开关 S，当滑动变阻器的滑片向D端移动的过程中，以下说法不正确的是（）A电压表 V2的示数与电流表 A 示数的乘积不变 B电压表 V1的示数与电流表 A 示数的比值不变 C若将电压表 V1、V2分别换成电流表 A1、A2，电流表 A 换成电压表 V，电压表 V 的示数与电流表 A1的示数的比值不变 D若将电压表 V1、V2分别换成电流表 A1、A2，电流表 A 换成电压表 V，电压表 V 的示数与电流表 A2的示数的乘积不变 答案：AC A定值电阻与滑动变阻器串联，A 测电路的电流，V1测定值电阻的电压，电压表 V2测电源电压，示数不会变化。当滑动变阻器的滑片向D端移动的过程中，变阻器连入电路的电阻变大，根据串联电阻的规律，电路的电阻变大，由欧姆定律可知，电流表示数变小，故电压表 V2的示数（不变）与电流表 A 示数的乘积变小，故 A 错误，符合题意；24 B由欧姆定律可知，电压表 V1的示数与电流表 A 示数的比值即定值电阻的大小，故这个比值不变，故 B 正确，不符合题意；CD若将电压表 V1、V2分别换成电压表 A1、A2，电流表 A 换成电压表 V，则定值电阻与变阻器并联，电流表 A2测定值电阻的电流，A1测干路的电流，电压表 V 测电源电压，V 示数保持不变。当滑动变阻器的滑片向D端移动的过程中，变阻器连入电路的电阻变大，根据并联电阻的规律，电路的总电阻变大；由欧姆定律，电压表 V的示数与电流表 A1的示数的比值，即电路的总电阻变大；根据并联电路各支路可独立工作、互不影响，故 A2示数保持不变，因 V 示数保持不变，故电压表 V 的示数与电流表 A2的示数的乘积不变，故 C 错误，符合题意；D正确，不符合题意。故选 AC。25、如图甲所示的电路中，电源电压不变，R1为定值电阻。闭合开关 S，萌萌将滑动变阻器R2的滑片 P 从最右端移动到最左端的过程中，电压表和电流表的示数变化情况如图乙所示，下列说法正确的是（）A滑动变阻器R2的最大阻值是 20 B定值电阻R1的阻值为 20 C当滑动变阻器的滑片 P 在中点时，电流表的示数为 0.4A D电源电压为 6V 答案：AD 由电路图可知，R1与R2串联，电压表测R2两端的电压，电流表测电路中的电流。A当滑片 P 在最右端时，滑动变阻器接入电路中的电阻最大，电路中的电流最小，由图乙可知，此时电路中的电流I0.2A，R2两端的电压U24V，由欧姆定律可得，滑动变阻器R2的最大阻值为 25 2=2=4V0.2A=20 故 A 正确；BD因串联电路中总电压等于各部分电压之和，所以电源的电压为=1+2=0.2A 1+4V 当滑片 P 在最左端时，滑动变阻器接入电路中的电阻为 0，此时电路中的电流最大，由图乙可知，此时电路中电流0.6A，则电源的电压为 10.6A 1 解得 R110，U6V 故 B 错误，D 正确；C当滑动变阻器的滑片 P 在中点时，滑动变阻器接入电路中的电阻210，串联电路中总电阻等于各电阻之和，根据欧姆定律可得电流表的示数为 示=1+2=6V10+10=0.3A 故 C 错误。故选 AD。填空题 26、在如图所示的电路中，电源电压保持不变。闭合电键 S，当滑动变阻器的滑片 P 向右移动时，电压表 V 的示数跟电流表 A 与 A1示数差值的比值将_（均选填“变小”、“不变”或“变大”）。26 答案：变大 由电路图可知，滑动变阻器R2与定值电阻R1并联，电压表测电源的电压，电流表 A 测干路电流，电流表 A1测R1支路的电流。因为电源的电压保持不变，因此滑片移动时，电压表的示数不变；由于并联电路各支路独立工作、互不影响，因此滑片移动时，通过R1的电流不变，即电流表 A1的示数不变；当滑动变阻器的滑片 P 向右移动时，接入电路的电阻变大，根据=可得，R2支路的电流变小；根据并联电路的电流规律可知，电流表 A 与 A1示数差值即为R2支路的电流，电压表 V 的示数跟电流表 A 与 A1示数差值的比值为滑动变阻器接入电路的电阻大小，由于滑动变阻器的滑片 P 向右移动时，接入电路的电阻变大，故电压表 V 的示数跟电流表 A 与 A1示数差值的比值变大。27、如图甲所示的电路中，定值电阻R1为 10，R2为滑动变阻器，电源电压保持不变。闭合开关 S 后，滑片P从b端移动到a端的过程，电压表示数U与电流表示数I的关系图像如图乙所示。电源电压是_V，当滑片 P 在ab中点时电流表的示数为_A。答案：6 0.3 1由图甲可知，当滑动变阻器滑片处于a端时，滑动电阻器接入电路的电阻为 0，电路总电阻最小，电流最大Imax=0.6A，此时电阻R1两端电压即为电源电压=1=max1=0.6A 10=6V 27 2当滑片处于b端时，滑动变阻器接入电路阻值最大，此时电路中电流最小为Imin=0.2A，滑动变阻器两端电压为U滑=4V，则滑动变阻器的最大电阻为 滑=滑min=4V0.2A=20 当滑片处于ab中间时，电路中的总电阻为 总=1+12滑=10+10=20 电流大小为 =总=6V20=0.3A 28、一只小灯泡正常发光时电压为 8V，通过它的电流为 0.4A，现将该小灯泡接在 12V 的电源上，为使其正常发光，应_联（选填“串”或“并”）一个_ 的电阻。答案：串 10 12根据串联分压的原理可知，将该小灯泡接在 12V 的电源上，为使其正常发光，应串联一个电阻，该电阻分得的电压为 电阻=L=12V-8V=4V 小灯泡正常发光时，通过其电流为 0.4A，根据串联电路电流处处相等可知，通过电阻的电流为 0.4A，根据欧姆定律可得，电阻的阻值为=电阻=4V0.4A=10 29、如图所示，电源电压恒定，R1的阻值为 20，R2的阻值为 10。当 S 闭合，S1、S2断开时，电流表的示数为0.5A，电源电压是_；当 S、S1、S2都闭合时，电流表的示数变化了 0.4A，则R3的阻值是_。28 答案：15V 100 1当 S 闭合，S1、S2断开时，电阻R1和R2串联在电路中，电流表测电路中电流，所以电源电压为 =1(1+2)=0.5A (20+10)=15V 2当 S、S1、S2都闭合时，电阻R1和R3并联在电路中，R2被短路，电路中的总电阻变小，所以电流变大，电流表的示数变化了 0.4A，所以此时电流表的示数为 0.9A，通过电阻R1的电流为 1=1=15V20=0.75A 通过电阻R3的电流为 3=1=0.9A 0.75A=0.15A R3的阻值 3=3=15V0.15A=100 30、如图所示，电源电压为 12V 保持不变，R1=10。只闭合开关 S 时，电流表的示数为 0.3A，则R1两端的电压U1=_V，R2=_；当断开开关 S，闭合 S1、S2时，则电流表的示数为_A。答案：3 30 1.6 1如图，只闭合开关 S 时，两个电阻串联，电流表测电路中的电流，电流表的示数为 0.3A，则R1两端的电压 29 1=1=0.3A 10=3V 2R2两端的电压 2=1=12V 3V=9V R2的电阻值 2=2=9V03A=30 3当断开开关 S，闭合 S1、S2时，两个电阻并联，电流表测干路中的电流，则电流表的示数为 =1+2=12V10+12V30=1.6A
