通用版九年级物理欧姆定律知识点汇总.pdf

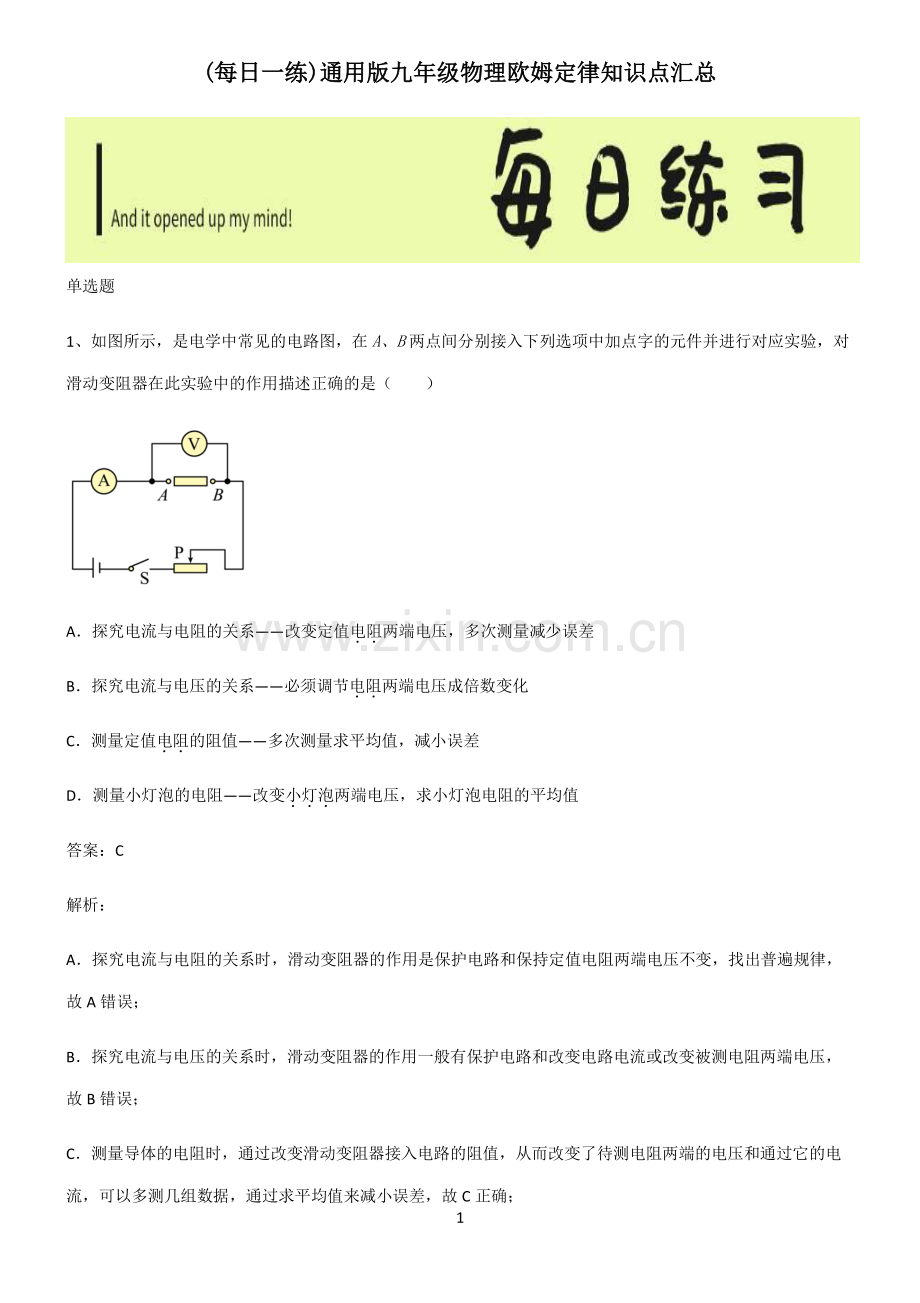

1 (每日一练每日一练)通用版九年级物理欧姆定律知识点汇总通用版九年级物理欧姆定律知识点汇总 单选题 1、如图所示，是电学中常见的电路图，在A、B两点间分别接入下列选项中加点字的元件并进行对应实验，对滑动变阻器在此实验中的作用描述正确的是（）A探究电流与电阻的关系改变定值电阻两端电压，多次测量减少误差 B探究电流与电压的关系必须调节电阻两端电压成倍数变化 C测量定值电阻的阻值多次测量求平均值，减小误差 D测量小灯泡的电阻改变小灯泡两端电压，求小灯泡电阻的平均值 答案：C 解析：A探究电流与电阻的关系时，滑动变阻器的作用是保护电路和保持定值电阻两端电压不变，找出普遍规律，故 A 错误；B探究电流与电压的关系时，滑动变阻器的作用一般有保护电路和改变电路电流或改变被测电阻两端电压，故 B 错误；C测量导体的电阻时，通过改变滑动变阻器接入电路的阻值，从而改变了待测电阻两端的电压和通过它的电流，可以多测几组数据，通过求平均值来减小误差，故 C 正确；2 D测量小灯泡的电阻，滑动变阻器的作用是通过改变小灯泡两端的实际电压与通过小灯泡的电流，可比较灯泡的不同电压下电阻的大小，不需要求小灯泡电阻的平均值，故 D 错误。故选 C。2、如图所示的电路中，电源电压恒定不变。闭合开关 S，将滑动变阻器的滑片 P 由b点移动到a点的过程中，忽略温度对灯泡电阻的影响，下列说法正确的是（）A电压表 V1的示数将变大 B灯泡的亮度将变暗 C整个电路的总电流将变大 D电压表 V2的示数与电流表 A 示数的比值将变大 答案：D 解析：A由电路图可知灯泡和滑动变阻器并联，电压表 V1和电压表 V2均测电源电压，电流表 A 测流过滑动变阻器的电流，因电源电压恒定，所以移动滑片，两电压表的示数均不变，故 A 错误；B由于并联电路中各支路独立工作，互不影响，所以移动滑片时，灯泡的亮度始终保持不变，故 B 错误；C滑片 P 由b点移动到a点的过程中，接入电路的电阻变大，滑动变阻器所在支路的电流减小，灯泡电流不变，由并联电路电流规律可知，电路总电流减小，故 C 错误；D电压表 V2的示数与电流表 A 示数的比值是滑动变阻器接入电路的阻值，滑片 P 由b点移动到a点的过程中，接入电路的电阻变大，则比值变大，故 D 正确。3 故选 D。3、如图所示，这是“伏安法”测电阻的实验电路图，下列说法错误的是（）A“伏安法”测电阻的实验原理是欧姆定律 B滑动变阻器的作用是控制未知电阻两端的电压保持不变 C实验中多次测量的目的是减小误差 D该电路还可以探究电流与电压的关系 答案：B 解析：A“伏安法”测电阻的实验原理为 R 是欧姆定律的变形公式，故“伏安法”测电阻的实验原理是欧姆定律，故 A 正确，不符合题意；BC此实验中通过移动滑动变阻器的滑片来改变电阻两端的电压和通过电阻的电流，多次测量求平均值来减小误差，故 B 错误，符合题意；C 正确，不符合题意；D根据控制变量法知，在探究电流与电压的关系需要保持电阻不变，通过移动滑动变阻器滑片来改变电阻两端的电压和电流，找普遍规律，故利用此装置可以探究电流与电压的关系，故 D 正确，不符合题意。故选 B。4、酒精测试仪可检测驾驶员是否酒后驾车，如图是它的原理图。酒精气体传感器的电阻与酒精气体的浓度成4 反比，如果测试到的酒精气体浓度越大，那么（）A传感器的电阻越大 B通过传感器的电流越小 C传感器两端的电压越大 D电压表的示数越大 答案：D 解析：由图可知：酒精气体传感器和定值电阻串联在电路中，电压表测R0两端的电压；因酒精气体传感器的电阻与酒精气体的浓度成反比，所以测试到的酒精气体浓度越大时，传感器的电阻越小，根据欧姆定律可知通过传感器的电流越大，定值电阻R0和右边定值电阻两端的电压越大，电压表示数越大，传感器两端的电压越小，所以 A、B、C 不符合题意，D 符合题意。故选 D。5、如图所示的电路中，电源电压 6 V 保持不变，定值电阻的阻值为 10，滑动变阻器的最大阻值为 20，当开关闭合，滑片由b端向a端移动的过程中，以下说法正确的是（）A电压表的示数减小 5 B电压表示数与电流表示数的比值不变 C当滑片移到中点时，电压表示数为 2 V D当滑片移到a端时，电流表示数为 0.2 A 答案：B 解析：A当开关闭合，滑片由b端向a端移动的过程中，滑动变阻器接入电路的电阻变小、电路中的总电阻变小，根据欧姆定律可知电路中的电流变大、定值电阻两端的电压变大，即电压表的示数变大，故 A 错误；B因电压表测定值电阻两端的电压、电流表测电路中的电流即通过定值电阻的电流，由于定值电阻的阻值不变，所以根据欧姆定律可知，电压表示数与电流表示数的比值不变，故 B 正确；C当滑片移到中点时，变阻器接入电路的电阻为最大阻值的一半，因串联电路中总电阻等于各分电阻之和，则电路中的电流 I=+12滑=6V10+1220=0.3A 电压表的示数 U=IR=0.3A10=3V 故 C 错误；D当滑片移到a端时，滑动变阻器接入电路中的阻值为零，此时电流表示数 I=6V100.6A 故 D 错误。故选 B。6、如图所示电路，若甲、乙均为电流表时，断开开关 S，两电流表读数为甲:乙=2:3，若甲、乙均为电压表时，闭合开关 S，则两电压表的读数（）6 A甲:乙=2:3B甲:乙=2:1 C甲:乙=1:3D甲:乙=3:1 答案：D 解析：若甲、乙均为电流表时，断开开关 S，R1和R2并联，由于并联电路各支路两端的电压相等，则 2 1=1 2=（乙 甲）：甲=（3 2）2=1 2 若甲、乙均为电压表时，闭合开关 S，R1和R2串联，则电源电压U=U甲，U2=U乙，根据串联电路的分压特点知道，两电压表的读数比是 甲乙=2=总2=1+22=1+21=31 故选 D。7、如图的所示的四个电路中，电源电压U相同，R1R2，电路的总电阻最小的是（）ABCD 答案：D 解析：由并联电路电阻越并越小，小于任何一个分电阻可知，R1和R2组成并联电路的总电阻小于R1的阻值，故两电阻并联后的总阻值是里面最小的。7 故 ABC 不符合题意；D 符合题意。故选 D。8、图甲所示是一款雾霾浓度检测仪，其检测原理如图乙所示，R0是定值电阻，传感器 R1的电阻随雾霾浓度的增大而减小。当雾霾浓度增大时，下列说法正确的是（）A电压表示数变大，电流表示数变小 B电压表示数变小，电流表示数变大 C电压表示数变大，电流表示数变大 D电压表示数变小，电流表示数变小 答案：C 解析：由电路图可知，R0与R1串联接入电路，电流表测电路中电流，电压表测R0两端电压，由题意可知，当雾霾浓度增大时，R1的阻值减小，故可知电路中的总电阻减小，电源电压不变，故由欧姆定律可知，电路中的电流变大，即电流表示数变大；由串联电路电阻等比例分压可知，R1两端电压减小，R0两端电压增大，即电压表示数变大。故 ABD 错误，C 正确。故选 C。
