轻钢龙骨隔墙施工ppt课件.ppt

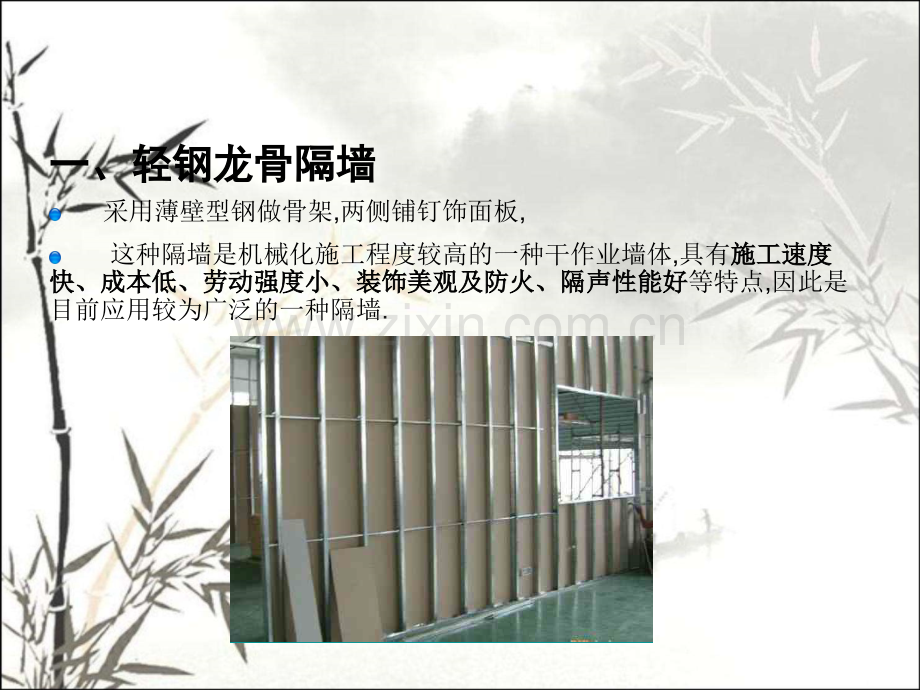

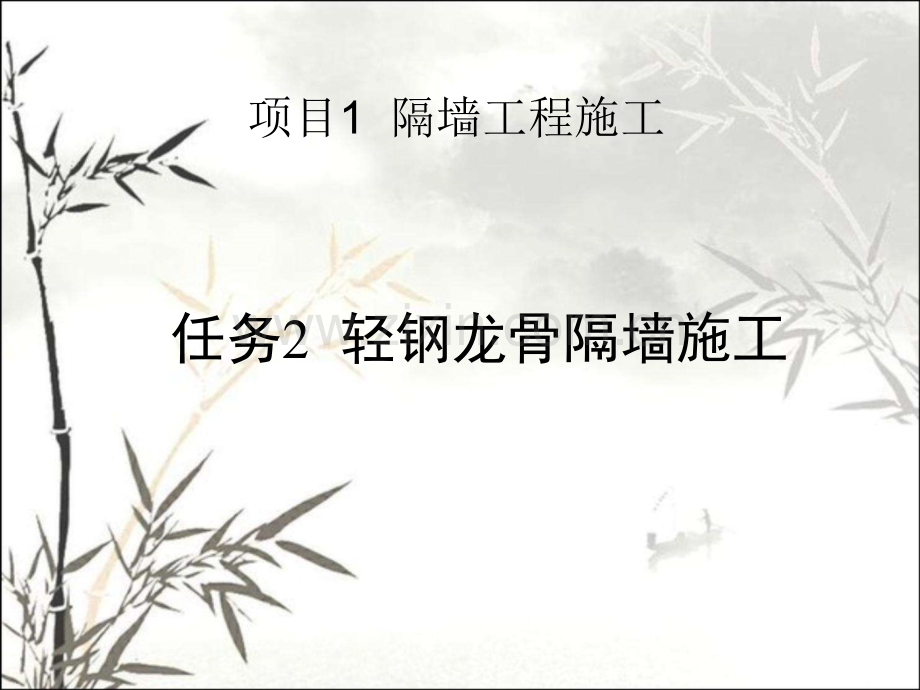

项目1 隔墙工程施工任务2 轻钢龙骨隔墙施工 一、轻钢龙骨隔墙一、轻钢龙骨隔墙 采用薄壁型钢做骨架,两侧铺钉饰面板,这种隔墙是机械化施工程度较高的一种干作业墙体,具有施工速度施工速度快、成本低、劳动强度小、装饰美观及防火、隔声性能好快、成本低、劳动强度小、装饰美观及防火、隔声性能好等特点,因此是目前应用较为广泛的一种隔墙.轻钢龙骨隔墙骨架构造轻钢龙骨隔墙骨架构造二、轻钢龙骨隔墙材料二、轻钢龙骨隔墙材料1、龙骨 由横龙骨、竖龙骨、贯通龙骨横龙骨、竖龙骨、贯通龙骨或横撑龙骨横撑龙骨组成，有C型型和U型型两种截面形式，竖龙骨间距根据板面尺寸而定，一般为400-600mm。横龙骨 一般安装在楼板下和地面上，用于固定竖龙骨。竖龙骨 墙体骨架垂直方向的支撑，其两端分别与沿顶、沿地龙骨连接贯通龙骨 横向贯穿隔墙骨架，与竖龙骨连接。增加骨架强度和刚度二、轻钢龙骨隔墙材料二、轻钢龙骨隔墙材料2、配件：支撑卡3、紧固材料：膨胀螺栓、自攻螺丝、螺丝等进行连接加固三、轻钢龙骨隔墙施工三、轻钢龙骨隔墙施工弹线-砌筑踢脚台-安装沿地、沿顶、沿墙龙骨-安装竖龙骨-安装通贯龙骨及横撑-安装罩面板与沿顶、沿地龙骨连接1、弹线：根据设计，在隔墙与上、下及两边基体的相接处，按龙骨的宽度弹线，同时标出门洞位置、竖向龙骨位置。2、砌筑踢脚台：用C20的素混凝土浇筑踢脚台。上表面应平整，两侧面应垂直BEA Confidential.|7三、轻钢龙骨隔墙施工三、轻钢龙骨隔墙施工3、安装沿地、沿顶、沿墙龙骨:龙骨与建筑顶、地连接及竖龙骨与墙、柱连接，可用射钉射钉、金属胀铆螺栓金属胀铆螺栓或预埋木砖预埋木砖的方法固定。如图三、轻钢龙骨隔墙施工三、轻钢龙骨隔墙施工4、安装竖龙骨：竖龙骨的间距最大不能超过最大不能超过600mm,当隔墙罩面层重量较大时(贴瓷砖),中距控制在不大于420mm,当隔墙高度较大时,竖龙骨布置应加密.竖龙骨安装时应由隔墙的一端开始,有门窗时从门窗洞口开始分别向两侧展开,竖龙骨的长度尺寸,应比沿顶沿地龙骨内测的距离略短1.5mm左右,以保证竖龙骨能够在沿顶沿地龙骨的槽口内滑动为准。1)竖龙骨与沿地沿顶龙骨的连接,可采用自攻螺钉或抽芯铝铆钉,并用支撑卡锁紧竖龙骨和横龙骨的相交部位,如图三、轻钢龙骨隔墙施工三、轻钢龙骨隔墙施工5、安装通贯龙骨:将通贯龙骨从各条竖龙骨的贯通孔中水平穿过,在竖龙骨的开口面用支撑卡将贯通龙骨和竖龙骨锁紧。见图三、轻钢龙骨隔墙施工三、轻钢龙骨隔墙施工6、安装横撑龙骨:隔断轻钢骨架的横向支撑,除采用通贯龙骨外,有的需设其他横撑龙骨,一般是在隔墙骨架超过隔墙骨架超过3m高度高度时,或是罩面板的水平方向板端接缝并非罩面板的水平方向板端接缝并非落到沿顶沿地龙骨上落到沿顶沿地龙骨上时,应增设横向龙骨增设横向龙骨予以固定板缝。具体做法是利用卡托、角托卡托、角托与竖龙骨固定,见图.三、轻钢龙骨隔墙施工三、轻钢龙骨隔墙施工7、安装罩面板：纸面石膏板应从墙的一侧端头开始，顺序安装，先安装一侧纸面石膏板，待隔墙内管线、填充物安装完毕后，再安装另一侧纸面石膏板，纸面石膏板边应位于C型龙骨的中央，同龙骨的重叠宽度不小于不小于15mm。石膏板下口离地面大于大于10mm，避免直接与地面接触。固定纸面石膏板用自攻螺钉，应陷入板面0.5-1mm深度为宜。自攻螺钉距石膏板包封边10-15mm为宜，距切断边15-20mm为宜，板边钉距为200mm。板中钉距300mm为宜。BEA Confidential.|12墙面板缝处理墙面石膏板之间的接缝，有暗缝暗缝、压缝压缝和凹缝凹缝三种方法，如图5.5、图5.6。墙面石膏板之间的接缝墙面石膏板之间的接缝暗缝作法在板与板的拼缝处，嵌专用胶液调配的石膏腻子与墙面找平，并贴上接缝纸带（50mm宽），而后再用石膏腻子刮平。这种方法较为简单，板缝处有时会重新出现裂缝，一般性普通工程较适用。注意选用有倒角的石膏板。压缝作法在接缝处压进木压条、金属压条或塑料压条。这样做对板缝处的开裂可起到掩饰作用，缝内嵌压缝条，装饰效果较好。适用于公共建筑，如宾馆、大礼堂、饭店等。注意选用无倒角的石膏板。凹缝作法又称明缝作法，用特制工具（针锉和针锯）将板与板之间的立缝勾成凹缝。三、轻钢龙骨隔墙施工三、轻钢龙骨隔墙施工三、轻钢龙骨隔墙施工三、轻钢龙骨隔墙施工三、轻钢龙骨隔墙施工三、轻钢龙骨隔墙施工三、轻钢龙骨隔墙施工三、轻钢龙骨隔墙施工(1)轻钢龙骨主件：沿顶龙骨、沿地龙骨、加强龙骨、竖向龙骨、横向龙骨应符合设计要求。(2)轻钢骨架配件：支撑卡、卡托、角托、连接件、固定件、附墙龙骨、压条等附件应符合设计要求。(3)紧固材料：射钉、膨胀螺栓、镀锌自攻螺钉、木螺钉和粘结嵌缝材料应符合设计要求。(4)填充隔声材料：按设计要求选用。(5)罩面板材：纸面石膏板规格、厚度由设计人员或图样要求选定。一、施工准备1.材料准备电焊机、电动无齿锯、手电钻、多用刀、电锤、电动螺钉旋具、射钉枪、板锯、平刨、边角刨、曲线锯、圆孔锯、嵌缝枪、线坠、橡胶锤以及水平靠尺等。2.常用机具准备施工前应先完成基本的验收工作，石膏罩面板安装应在屋面、顶棚和墙抹灰完成后进行。设计要求隔墙有地枕带时，应待地枕带施工完毕，并达到设计程度后，方可进行轻钢骨架安装。根据设计施工图和材料计划，查实隔墙的全部材料，使其配套齐备。所有的材料必须有材料检测报告、合格证。3.作业条件准备弹线定位安装沿地、沿顶龙骨固定边框龙骨安装竖龙骨安装附加龙骨、支撑龙骨安装纸面石膏板填充隔声材料接缝、护角处理。二、施工工艺1.工艺流程(1)弹线定位墙体骨架安装前，按设计图检查现场，进行实测实量，并对基层表面予以清理。(2)安装沿顶、沿地龙骨根据设计要求沿弹线位置用射钉或膨胀螺栓固定沿顶、沿地龙骨，龙骨对接应平直，一般固定点间距不大于600mm，当面材装修层较重时，固定点间距以不大于420mm为宜。图1-7龙骨与顶面连接a)龙骨与结构顶面连接b)墙顶龙骨与吊顶龙骨连接2.施工要点(3)固定边框龙骨按弹线固定边框竖龙骨,龙骨边线应与弹线重合。图1-8龙骨与墙面连接(4)安装竖龙骨竖龙骨的长度应比沿地、沿顶龙骨内侧的距离尺寸短15mm。(5)安装附加龙骨、支撑龙骨隔墙高度大于3m时应加横向卡档龙骨，采用抽芯铆钉或螺栓固定。(6)安装纸面石膏板如不能将石膏板固定到沿顶、沿地龙骨上，一般无防火要求的石膏板墙，石膏板既可纵向铺设，也可横向铺设。1)安装第一层纸面石膏板的上、下端与楼板应留68mm的间隙，使用高强自攻螺钉钻用3.525的自攻螺钉把石膏板与龙骨紧密连接。2)安装石膏板时，应从板的中部向板的四边固定，钉头略埋入板内，但不得损坏纸面。3)安装防火墙石膏板时，石膏板不得固定在沿顶、沿地龙骨上，应另设横撑龙骨加以固定。4)隔墙板的下端如用木踢脚板覆盖，罩面板应离地面2030mm；用大理石、水磨石踢脚板时，罩面板下端应与踢脚板上口齐平，接缝严密。5)半径小于1000mm的曲面墙，装板前应将石膏板纸面洒水湿透，数小时后再安装。图1-9圆曲形隔墙的龙骨及其石膏板罩面安装6)安装墙体另一侧纸面石膏板与安装第一侧纸面石膏板方法相同，但不能与第一侧板的接缝落在同一根龙骨上。(7)填充隔声材料铺放墙体内的玻璃棉、矿棉板、岩棉板等填充材料，与安装另一侧纸面石膏板同时进行，填充材料应铺满铺平。(8)接缝、护角处理1)板与墙、顶结构缝隙:用建筑嵌缝膏填缝作为第二道密封，将管装的建筑嵌缝膏装入嵌缝枪内，把建筑嵌缝膏挤入预留的纸面石膏板墙与顶板及结构墙间隙内即可。2)板间接缝：有平缝、凹缝和压条缝三种形式。3)阴角处理：先将阴角缝填嵌满嵌缝腻子，粘贴两层玻纤布条，角两边均拐过100mm，把穿孔纸带用折纸夹折成直角后即贴于角缝处，再用滚抹子压实，而后用阴角抹子再加一薄层嵌缝腻子，待其干燥后，用2号砂纸磨平磨光。4)阳角处理:将金属护角按墙角的高度切断，安装在阳角处，用12mm长的圆钉或用阳角护角器临时将其固定于石膏板上，然后用嵌缝腻子把金属护角埋起来，待完全干燥之后，用装有2号砂布的磨光器磨光，保证墙面的平整光洁。5)控制缝：一般是在墙体通长超过20m时而设置的(或大面积吊顶)缝隙，为了避免墙体受室内温度的变化影响而发生变形现象。1)轻钢骨架、纸面石膏板必须有产品合格证，其品种、型号、规格应符合设计要求。2)墙体构造及纸面石膏板的纵横向敷设应符合设计要求；安装必须牢固。3)轻钢骨架沿顶、沿地龙骨应位置正确，相对垂直；竖向龙骨应分档准确，安装垂直，无变形，按规定留有伸缩量(一般竖龙骨长度比净空短30mm)，钉固间距应符合要求。4)罩面板表面平整、洁净、无锤印，钉固间距、钉位应符合设计要求。5)轻钢骨架石膏罩面板隔墙允许偏差项目见表1-3。三、质量要求与检查评定5)轻钢骨架石膏罩面板隔墙允许偏差项目见表1-3。表1-3轻钢骨架石膏罩面板隔墙允许偏差1、嵌缝施工的首要工作是（）。A、贴穿孔纸带 B、板缝清扫C、打磨 D、满刮腻子2、轻钢龙骨隔墙工程中，饰面板横向接缝处不在沿地，沿顶龙骨上时，应加（）固定。A、横撑龙骨 B、加强龙骨C、附加龙骨 D、贯穿龙骨3、轻钢龙骨纸面石膏板隔墙施工时所使用工具有哪些？4、轻质隔墙装饰工程中常出现的质量通病与防治措施习习 题题
