极限配合与技术测量第二章课后习题答案.doc

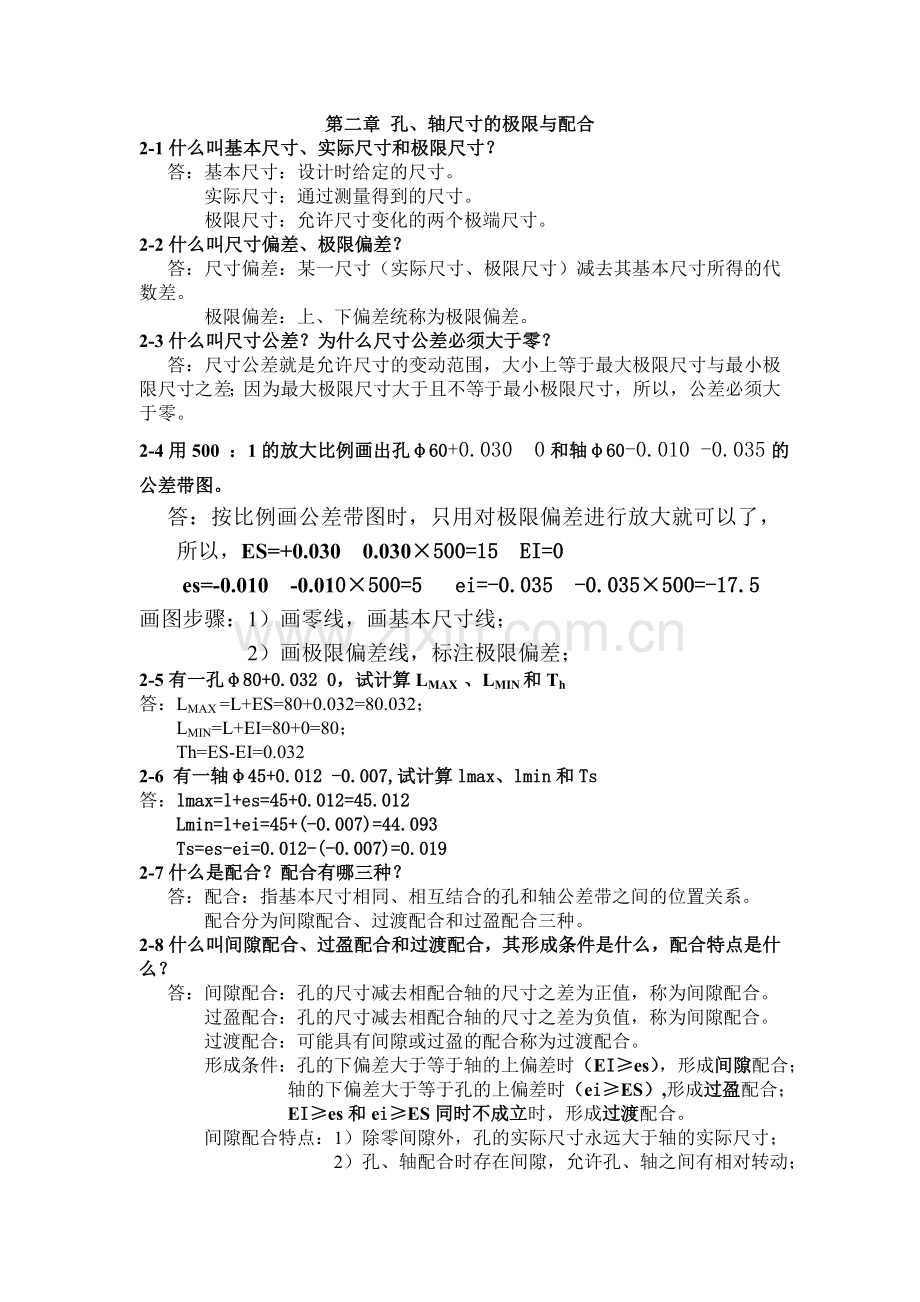

第二章 孔、轴尺寸的极限与配合2-1什么叫基本尺寸、实际尺寸和极限尺寸？ 答：基本尺寸：设计时给定的尺寸。 实际尺寸：通过测量得到的尺寸。 极限尺寸：允许尺寸变化的两个极端尺寸。2-2什么叫尺寸偏差、极限偏差？ 答：尺寸偏差：某一尺寸（实际尺寸、极限尺寸）减去其基本尺寸所得的代数差。 极限偏差：上、下偏差统称为极限偏差。2-3什么叫尺寸公差？为什么尺寸公差必须大于零？ 答：尺寸公差就是允许尺寸的变动范围，大小上等于最大极限尺寸与最小极限尺寸之差；因为最大极限尺寸大于且不等于最小极限尺寸，所以，公差必须大于零。2-4用500 ：1的放大比例画出孔60+0.030 0和轴60-0.010 -0.035的公差带图。 答：按比例画公差带图时，只用对极限偏差进行放大就可以了，所以，ES=+0.030 0.030500=15 EI=0 es=-0.010 -0.010500=5 ei=-0.035 -0.035500=-17.5画图步骤：1）画零线，画基本尺寸线； 2）画极限偏差线，标注极限偏差；2-5有一孔80+0.032 0，试计算LMAX 、LMIN和Th 答：LMAX =L+ES=80+0.032=80.032；LMIN=L+EI=80+0=80；Th=ES-EI=0.0322-6 有一轴45+0.012 -0.007,试计算lmax、lmin和Ts答：lmax=l+es=45+0.012=45.012Lmin=l+ei=45+(-0.007)=44.093Ts=es-ei=0.012-(-0.007)=0.0192-7什么是配合？配合有哪三种？ 答：配合：指基本尺寸相同、相互结合的孔和轴公差带之间的位置关系。 配合分为间隙配合、过渡配合和过盈配合三种。2-8什么叫间隙配合、过盈配合和过渡配合，其形成条件是什么，配合特点是什么？ 答：间隙配合：孔的尺寸减去相配合轴的尺寸之差为正值，称为间隙配合。 过盈配合：孔的尺寸减去相配合轴的尺寸之差为负值，称为间隙配合。 过渡配合：可能具有间隙或过盈的配合称为过渡配合。 形成条件：孔的下偏差大于等于轴的上偏差时（EIes），形成间隙配合； 轴的下偏差大于等于孔的上偏差时（eiES）,形成过盈配合； EIes和eiES同时不成立时，形成过渡配合。 间隙配合特点：1）除零间隙外，孔的实际尺寸永远大于轴的实际尺寸； 2）孔、轴配合时存在间隙，允许孔、轴之间有相对转动； 3）孔的公差带在轴的公差带上方。 过盈配合特点：1）：1）除零过盈外，孔的实际尺寸永远小于轴的实际尺寸； 2）孔、轴配合时存在间隙过盈，不允许、轴之间有相对转动； 3）孔的公差带在轴的公差带下方。 过渡配合特点：1）：孔的实际尺寸可能大于或小于轴的实际尺寸，不过相差很小； 2）孔、轴配合时可能存在间隙，也可能存；在过盈 3）孔的公差带和轴的公差带相互交叠。2-9有一孔、轴配合，孔70+0.028 0、轴70-0.012 -0.033，试求（1）按500：1的比例画出公差带图，判断其配合性质。（2）计算极限间隙或过盈，并标注在公差带图上。 2-10有一孔、轴配合，孔120+0.035 0、轴120+0.088 -0.012；试计算XMAX 、YMAX 、Tf 和平均值。答：因为要求计算XMAX 、YMAX ，所以，孔轴应为过渡配合。XMAX = Lmaxlmin= ESei=0.035（0.012）=0.047YMAX = Lminlmax= EIes=00.088=0.088Tf =ThTs=0.035+0.100=0.135 XMAXYMAX Ya=( XMAX + YMAX)/2=0.0205=0.0212-11有一孔、轴配合，孔50+0.023 0、轴50+0.008 -0.012；试计算XMAX 、YMAX 、Tf 和平均值。2-12什么是标准公差？用什么符号表示？ 答：标准公差是国标规定用以确定公差带大小得任一公差。标准公差用IT表示。2-13什么是标准公差等级？共分多少级？标准公差等级与零件的尺寸精度有什么关系？ 答：标准公差等级是用以确定尺寸精度等级的，共分20级；标准公差等级高，零件的尺寸精度越高；标准公差等级低，零件的尺寸精度低。2-14标准公差数值的大小与什么有关？标准公差等级相同，公差数值是否相同？ 答：标准公差数值的大小与基本尺寸和标准公差等级有关；标准公差等级相同，公差数值不同；标准公差数值随着基本尺寸的变大而逐渐变大。2-15什么叫基本偏差？用什么来表示？孔、轴各有多少基本偏差？答：基本偏差：用来确定公差带相对于零线位置的靠近零线的那个极限偏差，叫基本偏差。基本偏差代号用拉丁字母按顺序排列表示，孔、轴各有28个基本偏差。2-16标准公差与基本偏差及公差带有什么关系？ 答：公差带的大小由标准公差决定，位置由基本偏差决定； 公差带代号由基本偏差代号与公差等级代号组成。2-17试计算试计算20H7和20g6的另一偏差值。答：1）20H7，查表2-1、2-4得：IT7=0.021，EI=0；另一偏差ES=EI+IT=+0.021； 2）20g6，查表2-1、2-3得：IT6=0.013，es=-0.007；另一偏差ei=esIT=-0.007-0.013=-0.0202-18孔、轴公差带在图样上标注有哪三种方法？ 答：1）标注偏差值；2）标注公差带代号；3）标注公差带代号和偏差值。2-19极限与配合基准制有几种，怎样定义，各有什么特点？答：极限与配合基准制有两种：基孔制与基轴制 基孔制：孔的基本偏差一定，孔的公差带与不同基本偏差轴的公差带形成各种配合的一种制度。 特点：1）基孔制中的孔为基准孔，用“H”表示； 2）基准孔的公差带位于零线上方，其下偏差为零； 3）基准孔的最小极限尺寸等与基本尺寸。 基轴制：轴的基本偏差一定，轴的公差带与不同基本偏差孔的公差带形成各种配合的一种制度。 1）基轴制中的轴为基准轴，用“h”表示； 2）基准轴的公差带位于零线下方，其上偏差为零； 3）基准轴的最大极限尺寸等与基本尺寸。2-20利用查表和计算方法，标注下列尺寸的极限偏差数值：30c11、50f8、30js6、96h6、80m8、130S7、160U6、35F8、55H8、100N7。30c11 查表2-1,2-3得：IT11=0.130，es=-0.110,ei=es-IT=-0.110-0.130=-0.240;2-21孔、轴配合等级是如何规定的？答：国标极限与配合规定：当基轴制中孔的基本偏差代号与基孔制中轴的基本偏差相当时，按下列原则形成基轴制配合，与基孔制配合具有相同的效果，既具有相同的极限间隙或过盈。原则：在基本尺寸小于500mm时，以孔的IT8为界，高于IT8的孔均与高一级的轴配合；低于IT8的孔均与同级的轴配合；等于IT8的孔可与同级或高一级的轴配合2-22基准件配合分哪三种？ 答:1)基孔制配合；2）基轴制配合；3）基准件配合。2-23解释下列公差带的含义：95k7、60js6、60H8、40H7/g6、80M8/h7、75H8/、h8。95k7 基本尺寸是95，基本偏差是k,公差等级7级的轴；40H7/g6 基本尺寸是40，基孔制（分子是H）基本偏差孔是H,轴是g,公差等级孔是7级，轴是6级的间隙配合（公差带孔在轴上方）2-24怎样选择基准制？答 ： 主要考虑工艺的经济性和结构的合理性，一般情况下，优先采用基孔制，这样可以减少备用的定值孔用刀具、量具的种类，经济效益比较好。2-25怎样选择公差等级？ 答 ： 在首先满足使用要求的前提下，尽量降低精度要求，使综合经济效果为最好。2-26未标注公差尺寸有无公差要求？对它的使用有哪些规定? 答：有要求，对功能山无特殊要求的要素，均可使用一般公差；适用范围：1线性尺寸 包括外尺寸、内尺寸、阶梯尺寸、直径、半径、距离、倒圆半径和倒角高度。2 角度尺寸 包括通常不注出角度值得角度尺寸。标注方法：国标规定，一般公差应在图样标题栏附近或技术要求、技术文件中注出标准号和公差等级代号
