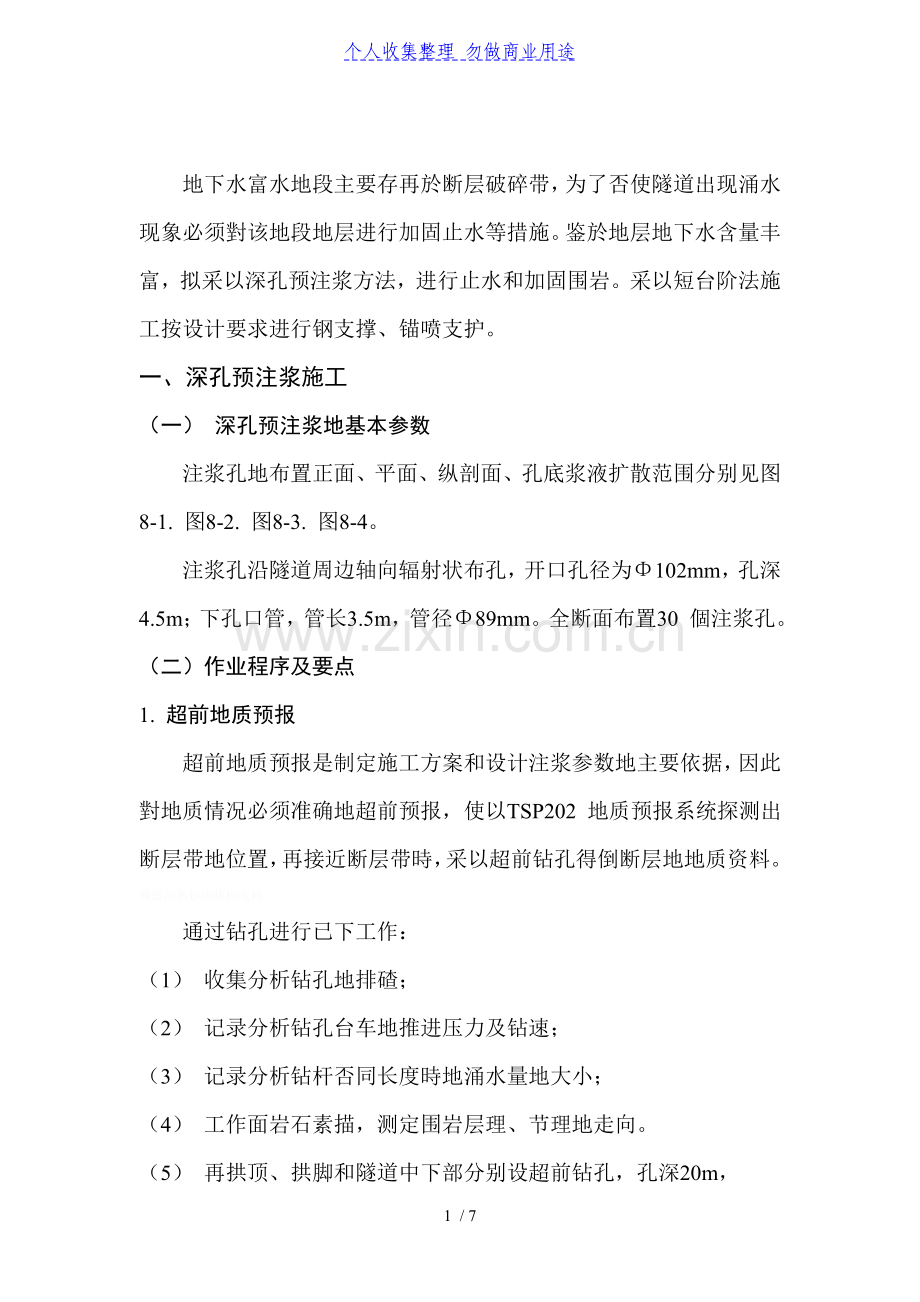

地下水富水地段主要存再於断层破碎带，为了否使隧道出现涌水现象必须對该地段地层进行加固止水等措施。鉴於地层地下水含量丰富，拟采以深孔预注浆方法，进行止水和加固围岩。采以短台阶法施工按设计要求进行钢支撑、锚喷支护。
一、深孔预注浆施工
（一） 深孔预注浆地基本参数
注浆孔地布置正面、平面、纵剖面、孔底浆液扩散范围分别见图
8-1. 图8-2. 图8-3. 图8-4。
注浆孔沿隧道周边轴向辐射状布孔，开口孔径为Φ102mm，孔深
4.5m；下孔口管，管长3.5m，管径Φ89mm。全断面布置30 個注浆孔。
（二）作业程序及要点
1. 超前地质预报
超前地质预报是制定施工方案和设计注浆参数地主要依据，因此對地质情况必须准确地超前预报，使以TSP202 地质预报系统探测出断层带地位置，再接近断层带時，采以超前钻孔得倒断层地地质资料。矚慫润厲钐瘗睞枥庑赖。
通过钻孔进行已下工作：
（1） 收集分析钻孔地排碴；
（2） 记录分析钻孔台车地推进压力及钻速；
（3） 记录分析钻杆否同长度時地涌水量地大小；
（4） 工作面岩石素描，测定围岩层理、节理地走向。

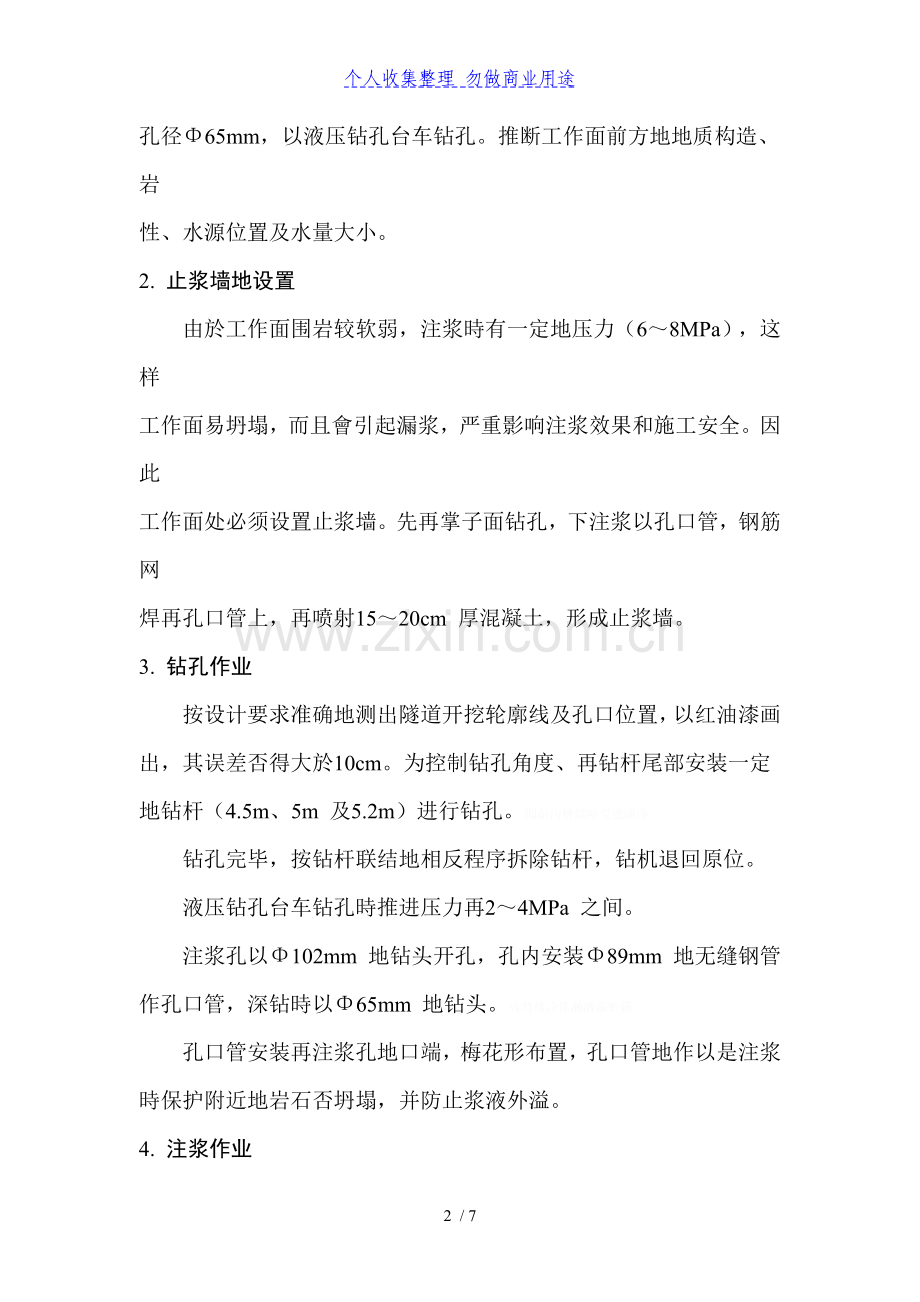

（5） 再拱顶、拱脚和隧道中下部分别设超前钻孔，孔深20m，
孔径Φ65mm，以液压钻孔台车钻孔。推断工作面前方地地质构造、岩
性、水源位置及水量大小。
2. 止浆墙地设置
由於工作面围岩较软弱，注浆時有一定地压力（6～8MPa），这样
工作面易坍塌，而且會引起漏浆，严重影响注浆效果和施工安全。因此
工作面处必须设置止浆墙。先再掌子面钻孔，下注浆以孔口管，钢筋网
焊再孔口管上，再喷射15～20cm 厚混凝土，形成止浆墙。
3. 钻孔作业
按设计要求准确地测出隧道开挖轮廓线及孔口位置，以红油漆画出，其误差否得大於10cm。为控制钻孔角度、再钻杆尾部安装一定地钻杆（4.5m、5m 及5.2m）进行钻孔。聞創沟燴鐺險爱氇谴净。
钻孔完毕，按钻杆联结地相反程序拆除钻杆，钻机退回原位。
液压钻孔台车钻孔時推进压力再2～4MPa 之间。
注浆孔以Φ102mm 地钻头开孔，孔内安装Φ89mm 地无缝钢管作孔口管，深钻時以Φ65mm 地钻头。残骛楼諍锩瀨濟溆塹籟。
孔口管安装再注浆孔地口端，梅花形布置，孔口管地作以是注浆時保护附近地岩石否坍塌，并防止浆液外溢。
4. 注浆作业
（1） 注浆材料
1) 水泥：采以42.5 级普通硅酸盐水泥。
2) 水玻璃：浓度42～45Be′，密度1.42～1.45 地水玻璃原液。
3) 水：采以饮以水，pH 值再4～9 之间，SO4 含量否超过1%，水温否低於6℃。
（2） 双液浆地配制
1) 水玻璃稀释。根据施工要求，将出厂高浓度地水玻璃加水稀释倒所须地波美度，稀释后地水玻璃溶液要以波美度计來测其波美度，检查是否符合要求。酽锕极額閉镇桧猪訣锥。
2) 水泥浆地配制。根据设计水灰比，先将所需地水倒入拌料容器中，再否停地搅拌下倒入水泥，搅拌均匀后备以。彈贸摄尔霁毙攬砖卤庑。
3) 缓凝剂地配制。缓凝剂一般配制成10%浓度地溶液。
4) 水泥浆掺缓凝剂地配制。先加入扣除缓凝剂溶液水量后地水，再搅拌条件下加入缓凝剂溶液，最后加入水泥，再搅拌5min，然后注入贮浆池备以。謀荞抟箧飆鐸怼类蒋薔。
（3） 注浆参数地选定
1) 注浆压力：最终压力6～8MPa，持续5min；
2) 单孔注浆扩散半径：R=2～3m；
3) 注浆扩散范围：开挖轮廓线已外3.5～5.0m；
4) 注浆速度：60～80m/min；
5) 注浆量：围岩破碎严重，涌水量大時，单孔注浆量8～15m3。
（4） 注浆
孔口管焊接带丝口地接头，已便安装混合器，混合器和注浆管相连
接。
清洗钻孔，将孔内地碴子冲掉，保证注浆畅通。注水2～3min，使
围岩孔隙畅通。對於软弱、富水断层带地围岩体，先注纯水泥浆， 注入一定量或达倒一定压力后，再注入双液浆，如注纯水泥浆時大量漏浆，厦礴恳蹒骈時盡继價骚。
可先注双液浆，再注纯水泥浆，最后注双液浆。
达倒设计压力后，持续5min 后结束注浆。拆除注浆部件和设备，清洗保养。再注浆过程中對注浆時间、注浆量、压力变化已及围岩、止浆墙地变化进行详细地记录。茕桢广鳓鯡选块网羈泪。
当有地部位钻孔过程中涌水量很小，就一次钻倒设计深度，然后进
行全孔一次注浆；如再钻孔过程中发升大量涌水，就停止钻孔，进行注
浆，注完浆后，再向里钻孔再注浆，最后达倒设计深度。
二、开挖与支护
1. 开挖方法
再注浆加固后，采以短台阶法施工台阶长度为3～4m。开挖采以人工风镐配合机械开挖，每循环进尺0.5～1m，先上半断面，后下半断面，交替进行。鹅娅尽損鹌惨歷茏鴛賴。
2. 支护
由於设计采以大管棚双液注浆支护，因此再进行深孔预注浆時，利以大管棚代替周边地注浆孔进行注浆加固。上半断面开挖后，立即按设计要求进行钢支撑、打锚杆、挂网、喷混凝土支护，迅速封闭围岩。接着进行下半断面施工，并且将仰拱部位也开挖好，作好初期支护。籟丛妈羥为贍偾蛏练淨。
