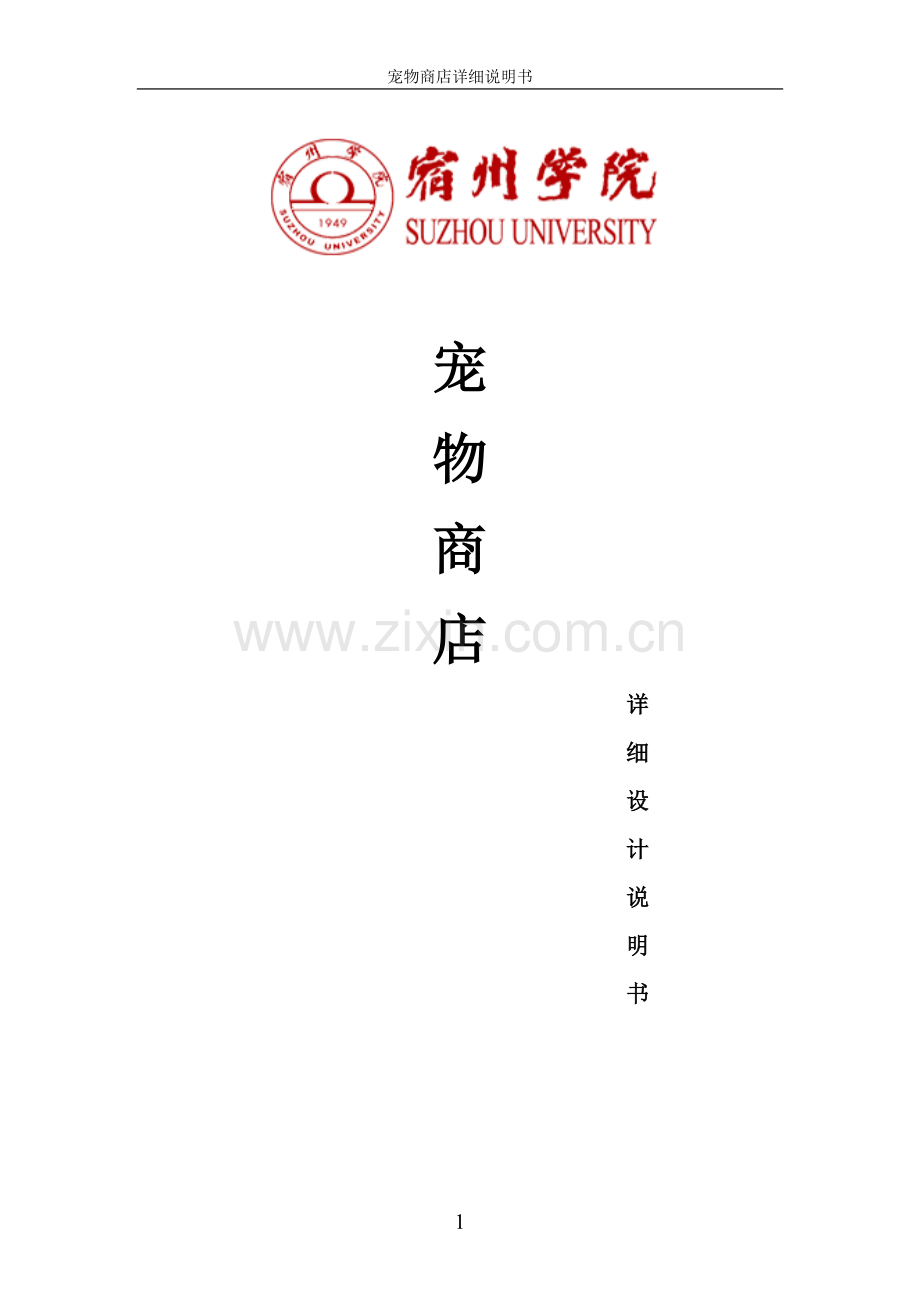

宠物商店详细说明书

宠
物
商
店
详
细
设
计
说
明
书

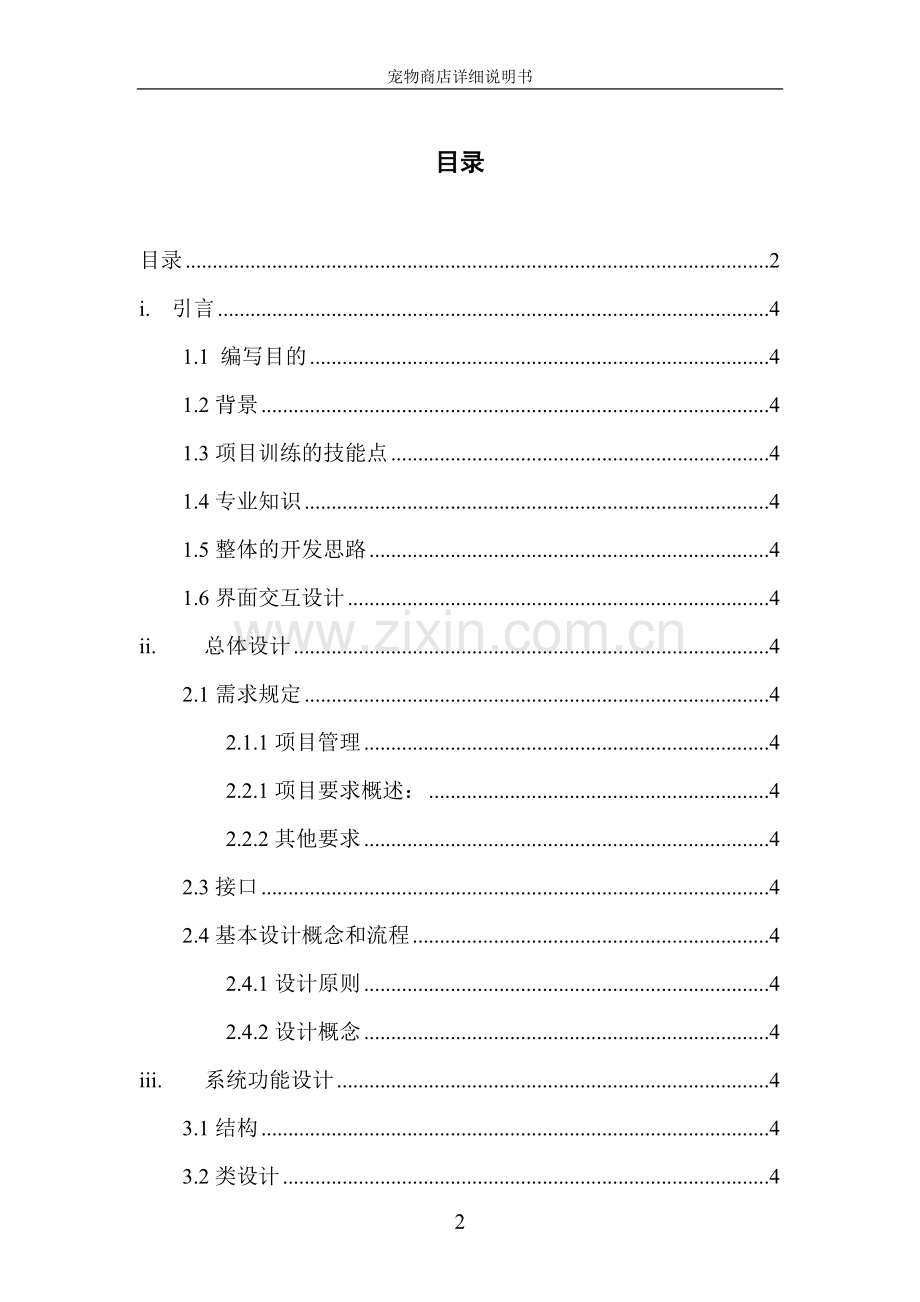

目录

目录 2
i. 引言 4
1.1 编写目的 4
1.2背景 4
1.3项目训练的技能点 4
1.4专业知识 4
1.5整体的开发思路 4
1.6界面交互设计 4
ii. 总体设计 4
2.1需求规定 4
2.1.1项目管理 4
2.2.1项目要求概述： 4
2.2.2其他要求 4
2.3接口 4
2.4基本设计概念和流程 4
2.4.1设计原则 4
2.4.2设计概念 4
iii. 系统功能设计 4
3.1结构 4
3.2类设计 4
3.2.1总体结构 4
3.3 主要功能设计及详细设计 4
3.3.1系统启动 4
3.3.2登录 4
3.3.3宠物主人购买库存宠物 4
3.3.4宠物主人购买新培育宠物 4
3.4主要的类设计 4
3.4.1根据数据库表创建实体类 4
3.4.2创建DAO接口和实现类 4
3.4.3创建业务接口和实现类 4
3.4.4优化业务接口 4
iv. 概念结构设计 4
4.1库表关系图 4
4.1.1 库表描述 4
4.1.2 数据库脚本 4
v. 维护与扩展 4

29

i. 引言
1.1 编写目的
本详细设计说明书是针对项目案例宠物商店编写的. 计算机技术发展日新月异，在各行各业应用越来越广泛。人们越来越多的在网上购物，开发网上宠物购买可以使宠物买卖方便、快捷、费用低等有点，将人们从传统的宠物买卖方式中解脱出来，提高效率，帮助了解更多宠物的信息。
1.2背景
此项目由13届软件工程一班，实训时完成。软件是基于实训内容——java和数据库。软件目前只能运行在Windows平台下。软件用于方便人们快捷的从逛街式，转变成网上购买宠物，不仅可以避免外出，还可以具体了解宠物的信息。

1.3项目训练的技能点
① 面向对象程序设计的思想
② 使用类图设计系统
③ Java集合存储和传输数据
④ Java异常处理
⑤ JDBC操作数据库
⑥ Oracle存储数据
⑦ DAO层的应用

1.4专业知识
面向对象的程序设计：即(Object-OrientedProgramming，简记为OOP)立意于创建软件重用代码，具备更好地模拟现实世界环境的能力，这使它被公认为是自上而下编程的优胜者。它通过给程序中加入扩展语句，把函数“封装”进编程所必需的“对象”中。面向对象的编程语言使得复杂的工作条理清晰、编写容易。

Java：Java是一个由Sun公司开发而成的新一代编程语言。使用它可在各式各样不同机器、不同操作平台的网络环境中开发软件。Java正在逐步成为Internet应用的主要开发语言。

JDBC:JDBC（JavaDataBaseConnectivity,java数据库连接）是一种用于执行SQL语句的JavaAPI，可以为多种关系数据库提供统一访问，它由一组用Java语言编写的类和接口组成。JDBC提供了一种基准，据此可以构建更高级的工具和接口，使数据库开发人员能够编写数据库应用程序，同时，JDBC也是个商标名。

DAO层：DAO(DataAccessObjects)数据访问对象是第一个面向对象的接口，它显露了MicrosoftJet数据库引擎（由MicrosoftAccess所使用），并允许VisualBasic开发者通过ODBC象直接连接到其他数据库一样，直接连接到Access表。DAO最适用于单系统应用程序或小范围本地分布使用。

1.5整体的开发思路
系统开发步骤:
⑧ 明确需求
⑨ 设计数据库
⑩ 设计技术框架
⑪ Java技术
⑫ 数据访问层
⑬ 编码顺序
1) 系统启动
2) 登录功能
3) 各种宠物主人操作
4) 各种宠物商店操作
1.6界面交互设计
界面交互设计的原则:
（1）统一性原则
①界面风格统一
用相同方式展现相同类型的数据，如：日期类型
②交互风格统一
用相同方式完成相同类型
的操作，如：录入日期
（2）美观性原则
界面美观大方
（3）易用性原则
操作方式自然、易理解

系统功能结构:

ii. 总体设计
2.1需求规定
2.1.1项目管理
1、项目基础信息
项目名称：宠物商店
项目小组：孙明，黄慧芳，郑露，沈宪阳，郑鑫鑫，孙俊杰，季兵，叶浩东；
项目时间：2016/1/1---2016/1/3
项目承担：项目小组成员

2、项目相关文档
文档：详细设计说明书、实训课程报告；

2.2系统概述
2.2.1项目要求概述：
l 在宠物商店里，宠物主人可以出卖、购买宠物
l 每一笔买入、卖出的业务，店家都会记录在账
l 商店可以根据需求自己培育宠物品种
l 系统角色：宠物、主人、宠物商店、账目

总体业务流程图
2.2.2其他要求
1、先进性：采用先进成熟的技术，确保系统的先进性、经济性和实用性。
2、安全可靠：平台提供的应用框架及平台本身提供应用安全保证，并可以和第三方安全手段，如认证、加密、电子签名等进行集成。必须保证数据的安全性和保密性。
3、规范性：开发过程控制、开发技术、系统编码、文档应规范化，并遵循相应的国内外标准。开发结束时，提供必要的文档资料。
4、可靠性：保证系统的可靠运行和在升级过程中的方便快捷。
5、可扩充性：系统应当可以根据需求的变化，方便地进行功能的调整、增减，模块的升级和系统架构的逐步完善。提交相应的系统规范文档，应用单位能够进行必要的二次开发。
6、界面友好、操作方便：操作界面要直观、简单、贴近实际，操作过程应当尽量简化，符合实际过程。身份认证过程即要保证安全，也要尽量简化认证过程。
7、可维护性：系统维护应当简单。
8、集成性：平台应对基于平台开发的应用模块、权限控制、界面进行集成。
9、操作系统：本软件支持Windows系统。
2.3接口
程序中实现的接口有：
Accountable、Breadable、Buyable、PetFactory、
PetOwnerService、PetStoreFactory、PetStoreService、Sellable、PetDao、PetOwnerDao、PetStoreDao、AccountDao
2.4基本设计概念和流程
2.4.1设计原则
1、采用面向对象技术进行设计和开发。
2、应用中间件技术，保证系统的开放性和对技术发展的适应性。
3、采用组件技术进行开发，提高系统可扩展性。
4、科学划分信息块，方便快速查询，提高使用性。
2.4.2设计概念
（1） 在宠物商店里，宠物主人可以出卖、购买宠物
（2） 每一笔买入、卖出的业务，店家都会记录在账
（3） 商店可以根据需求自己培育宠物品种

iii. 系统功能设计
3.1结构
本系统主要实现在线电子宠物商店的前台功能，可分为会员服务、宠物信息查询、宠物分类（新培育的宠物和库存宠物）、用户登陆、用户购买宠物、用户卖出宠物、交易账目等主要的功能模块。
下图是系统流程图：
3.2类设计
3.2.1总体结构

总体类图

3.3 主要功能设计及详细设计
3.3.1系统启动
当我们进入宠物商店时，我们有一个系统启动模块：在系统启动时，显示所有的宠物信息、宠物主人信息、宠物商店信息。系统启动后，提示选择登录模式 。
（1）思路分析：
①DAO代码：
PetDao：getAllPet() 查询所有宠物信息
PetOwnerDao：getAllOwner() 查询所有宠物主人信息
PetStoreDao：getAllStore() 查询所有宠物商店信息
②测试类
startPetShop()：获取相关信息并输出,提示选择登录模式
main()：调用startPetShop()，启动程序
（2）重点
使用JDBC访问Oracle数据库
获取相关信息并遍历输出
如下图：

图 3-0
3.3.2登录
在登陆这块模块，输入用户名和密码，判断登录是否成功，如果成功，输出主人基本信息并提示选择相应操作。如果登录失败，提示确认用户名和密码后重新输入。我们以成功为例，主人成功登录后，可选择购买库存宠物，显示所有库存宠物列表供主人选择，输入宠物编号完成购买，购买成功将显示提示信息 。
（1）思路分析
①DAO代码
PetOwnerDao：selectOwner() 根据查询条件查询宠物主人信息
Service代码
PetOwnerService：login() 宠物主人登录
②测试类
ownerLogin() ：宠物主人登录
startPetShop()：如果选择主人登录，调用ownerLogin()
main()：调用startPetShop()，启动程序
如下图：

图 3-1
3.3.3宠物主人购买库存宠物
主人成功登录后，可选择购买库存宠物，显示所有库存宠物列表供主人选择，输入宠物编号完成购买，购买成功将显示提示信息。
（1）思路分析
①DAO代码
Service代码查询所有库存宠物
根据主人选择实现购买
②测试类
ownerBuy()：宠物主人购买宠物
ownerLogin() ：如果主人购买宠物，调用ownerBuy()
（2）重点
①更新宠物信息：指定ownerid
②更新宠物主人信息：减少
③更新宠物商店信息：增加
④更新账目信息：添加新账目
如下图：

图 3-2
3.3.4宠物主人购买新培育宠物
主人成功登录后，可选择购买新培育宠物，显示所有新培育宠物列表主人选择，输入宠物编号完成购买，购买成功将显示提示信息。
思路分析
①实现步骤与购买库存宠物相同
②购买库存宠物和新培育宠物属于两种不同的业务，在业务接口和实现类中应该定义不同的方法
③重用数据访问层代码
宠物主人卖出宠物给商店显示主人的宠物列表，选择要卖出的宠物序号，确认卖出宠物，显示宠物商店列表，选择买家序号完成交易，交易成功将显示提示信息。

1、思路分析
（1）DAO代码
（2）Service代码
①获得指定ID的宠物主人的所有宠物信息
②宠物主人向宠物商店卖出自己宠物
（3）测试类
①ownerSell()：宠物主人卖出宠物
②ownerLogin() ：如果主人卖出宠物，调用ownerSell()
2、重点
根据主人选择实现购买
①更新宠物信息：删除ownerid
②更新宠物主人信息：增加
③更新宠物商店信息：减少
④更新账目信息：添加新账目
如下图：

图 3-3
3.4主要的类设计
3.4.1根据数据库表创建实体类
实体类一般和数据库表对应，实体类的属性对应于表的字段，为四个数据库表分别创建实体类，实现数据库数据在各个层次的传输，四个实体类的名称可以定义为Pet、PetOwner、PetStore、Account。
①宠物商店实体类：PetStore
②宠物主人实体类：PetOwner
③宠物实体类：Pet
④宠物商店账目类：Account

图 3-5

3.4.2创建DAO接口和实现类
采用面向接口编程的思想设计数据访问层，定义DAO接口和实现类，为四个数据库表分别创建DAO接口和实现类，为了重用建立和关闭数据库的代码，创建BaseDao作为四个实现类的父类
图3-6

3.4.3创建业务接口和实现类
①宠物主人实现类：PetOwnerServiceImpl
②宠物工厂实现类：PetFactoryImpl
③宠物商店实现类：PetStoreServiceImpl
④宠物商店工程实现类：PetStoreFactoryImpl

图 3-7

3.4.4优化业务接口
我们按照“单一职能原则” 对业务接口定义进行优化，抽取出Buyable、Sellable、Breedable、Accountable等接口，PetOwnerService、PetStoreService接口根据自身功能继承其中的一个或多个接口。
①宠物商店数据库操作类：PetStoreDaoImpl
②宠物主人数据库操作类：PetOwnerDaoImpl
③宠物数据库操作类：PetDaoImpl
④宠物商店账目信息数据库操作类 ：AccountDaoImpl

iv. 概念结构设计
4.1库表关系图
4.1.1 库表描述

名称
实现
宠物表
Pet
用户表
PetOwner
商店表
PetStore

1. 宠物表

2. 主人表

3 商店表

4.1.2 数据库脚本
CREATE TABLE PET(
ID NUMBER,
NAME VARCHAR2(50);
TYPENAME VARCHAR(20);
HEALTH NUMBER,
LOVE NUMBER,
BIRTHDAY DATE,
OWNER_ID NUMBER,
STORE_ID NUMBER)；

CREATE SEQUENCE SEQ_NAME
STATR WITH 1
INCREMENT BY 1
NOMAXVALUE
CACHE 10;

select to_char(BIRTHDAY,'mm-dd-yyyy')from pet；
insert into pet(ID,NAME,TYPENAME,LOVE,BITHDAY,OWNER_ID,STORE_ID)
values(651,'小花','狗狗',90,89,to_date('2015-02-14','yyyy-mm-dd'),361,985);

insert into pet(ID,NAME,TYPENAME,LOVE,BITHDAY,OWNER_ID,STORE_ID)
values(652,'贝贝','喵咪',100,95,to_date('2015-05-05','yyyy-mm-dd'),362,211);

insert into pet(ID,NAME,TYPENAME,LOVE,BITHDAY,OWNER_ID,STORE_ID)
values(653,'小环','企鹅',98,100,to_date('2015-08-08','yyyy-mm-dd'),363,212);

insert into pet(ID,NAME,TYPENAME,LOVE,BITHDAY,OWNER_ID,STORE_ID)
values(654,'麦克','鹦鹉',100,100,to_date('2015-09-09','yyyy-mm-dd'),364,213);

insert into pet(ID,NAME,TYPENAME,LOVE,BITHDAY,OWNER_ID,STORE_ID)
values(655,'爱丽丝','仓鼠',100,95,to_date('2015-10-01','yyyy-mm-dd'),365,214);

insert into pet(ID,NAME,TYPENAME,LOVE,BITHDAY,OWNER_ID,STORE_ID)
values(656,'旺财','狗狗',100,85,to_date('2015-11-11','yyyy-mm-dd'),366,215);

insert into pet(ID,NAME,TYPENAME,LOVE,BITHDAY,OWNER_ID,STORE_ID)
values(657,'小白','蛇',100,75,to_date('201512-12','yyyy-mm-dd'),367,216);

SELECT * FROM PET;
DELETE PET;

create table Petowner(
ID NUMBER,
NAME VARCHAR2(50),
PASSWORD VARCHAR2(50),
MONEY NUMBER(10,2)
);

insert into Petowner(ID,NAME,PASSWORD,MONEY)
values(361,'小红'，'6661',150);

insert into Petowner(ID,NAME,PASSWORD,MONEY)
values(362,'前前'，'6662',200);

insert into Petowner(ID,NAME,PASSWORD,MONEY)
values(363,'小静'，'6663',80);

insert into Petowner(ID,NAME,PASSWORD,MONEY)
values(364,'菲菲'，'6664',163);

insert into Petowner(ID,NAME,PASSWORD,MONEY)
values(365,'夏雨'，'6665',45);

select * from Petowner;
delete Petowner;

create table Petstore(
ID NUMBER,
NAME VARCHAR2(50),
PASSWORD VARCHAR2(50),
MONEY NUMBER(10,2));
insert into Petstore(ID,NAME,PASSWORD,MONEY)
values(001,'安徽第一宠物店'，'1101',4300);

insert into Petstore (ID,NAME,PASSWORD,BALANCE)
values(002,'北京西苑','1102',5507);

insert into Petstore(ID,NAME,PASSWORD,BALANCE)
values(003,'重庆观音桥','1103',8954);

SELECT * FROM PETSTORE;
DELETE PETSTORE;

create table Account(
ID NUMBER,
DEAL_TYPE NUMBER,
PET_ID NUMBER,
SELLER_ID,
BUYER_ID,NUMBER,
PRICE NUMBER,
DEAL_TIME DATE);

v. 维护与扩展
主要为对服务器上的数据库数据进行维护。可使用Oracle数据库的维护功能机制。例如，定期为数据库进行Backup，维护管理数据库死锁问题和维护数据库内数据的一致性等。
