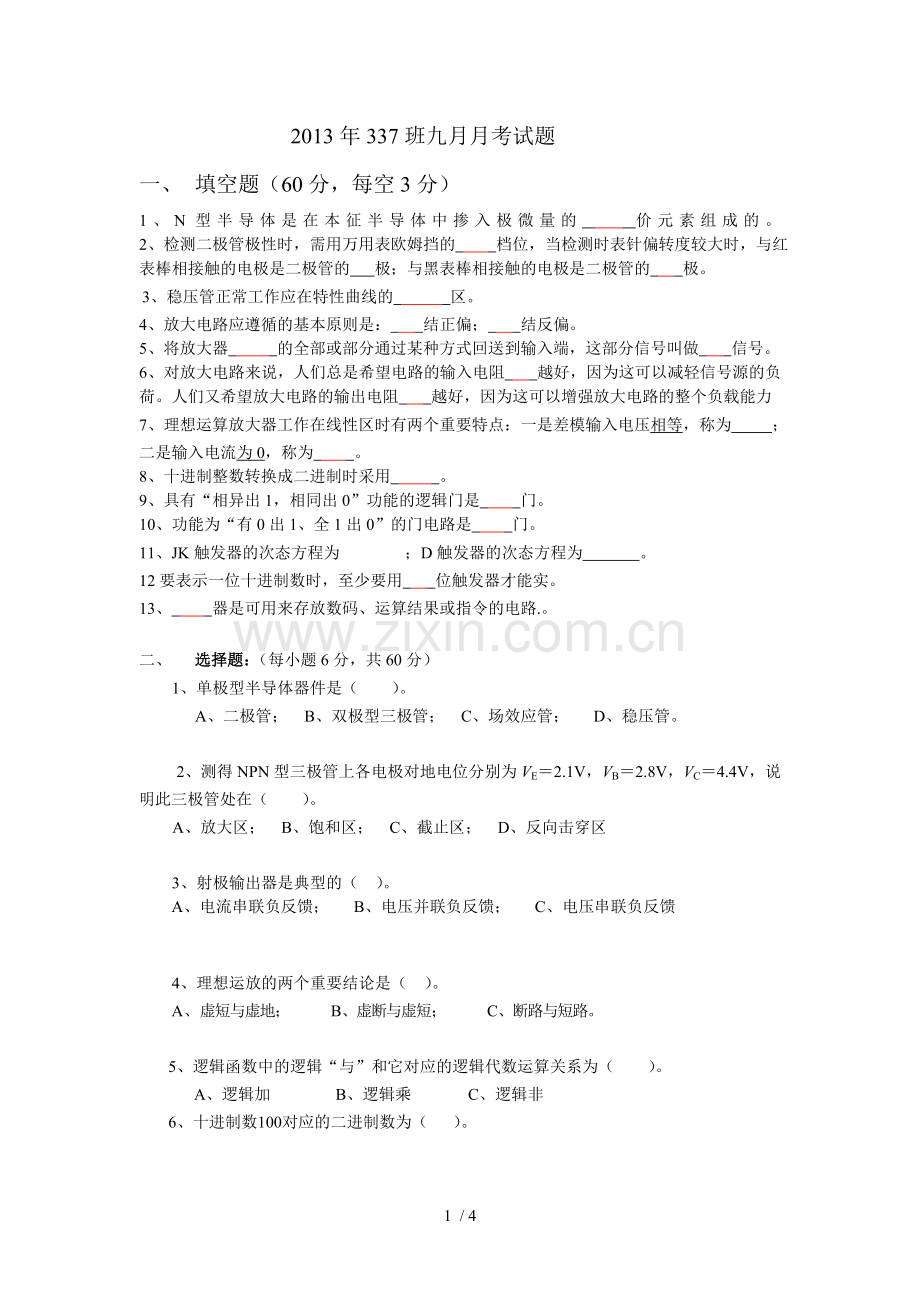

2013年337班九月月考试题
一、 填空题（60分，每空3分）
1、N型半导体是在本征半导体中掺入极微量的 价元素组成的。 2、检测二极管极性时，需用万用表欧姆挡的 档位，当检测时表针偏转度较大时，与红表棒相接触的电极是二极管的 极；与黑表棒相接触的电极是二极管的 极。
3、稳压管正常工作应在特性曲线的 区。
4、放大电路应遵循的基本原则是： 结正偏； 结反偏。
5、将放大器 的全部或部分通过某种方式回送到输入端，这部分信号叫做 信号。
6、对放大电路来说，人们总是希望电路的输入电阻 越好，因为这可以减轻信号源的负荷。人们又希望放大电路的输出电阻 越好，因为这可以增强放大电路的整个负载能力
7、理想运算放大器工作在线性区时有两个重要特点：一是差模输入电压相等，称为 ；二是输入电流为0，称为 。
8、十进制整数转换成二进制时采用 。
9、具有“相异出1，相同出0”功能的逻辑门是 门。
10、功能为“有0出1、全1出0”的门电路是 门。
11、JK触发器的次态方程为 ；D触发器的次态方程为 。
12要表示一位十进制数时，至少要用 位触发器才能实。
13、 器是可用来存放数码、运算结果或指令的电路.。

二、 选择题：（每小题6分，共60分）
1、单极型半导体器件是（ ）。
A、二极管； B、双极型三极管； C、场效应管； D、稳压管。

2、测得NPN型三极管上各电极对地电位分别为VE＝2.1V，VB＝2.8V，VC＝4.4V，说明此三极管处在（ ）。
A、放大区； B、饱和区； C、截止区； D、反向击穿区

3、射极输出器是典型的（ ）。
A、电流串联负反馈； B、电压并联负反馈； C、电压串联负反馈

4、理想运放的两个重要结论是（ ）。
A、虚短与虚地； B、虚断与虚短； C、断路与短路。

5、逻辑函数中的逻辑“与”和它对应的逻辑代数运算关系为（ ）。
A、逻辑加 B、逻辑乘 C、逻辑非
6、十进制数100对应的二进制数为（ ）。

A、1011110 B、1100010 C、1100100 D、11000100

7、具有“有1出0、全0出1”功能的逻辑门是（ ）。
A、与非门 B、或非门 C、异或门 D、同或门

8、八输入端的编码器按二进制数编码时，输出端的个数是（ ）。
A、2个 B、3个 C、4个 D、8个

9、译码器的输出量是（ ）。
A、二进制 B、八进制 C、十进制 D、十六进制

10、仅具有置“0”和置“1”功能的触发器是（ ）。
A、基本RS触发器 B、钟控RS触发器
C、D触发器 D、JK触发器

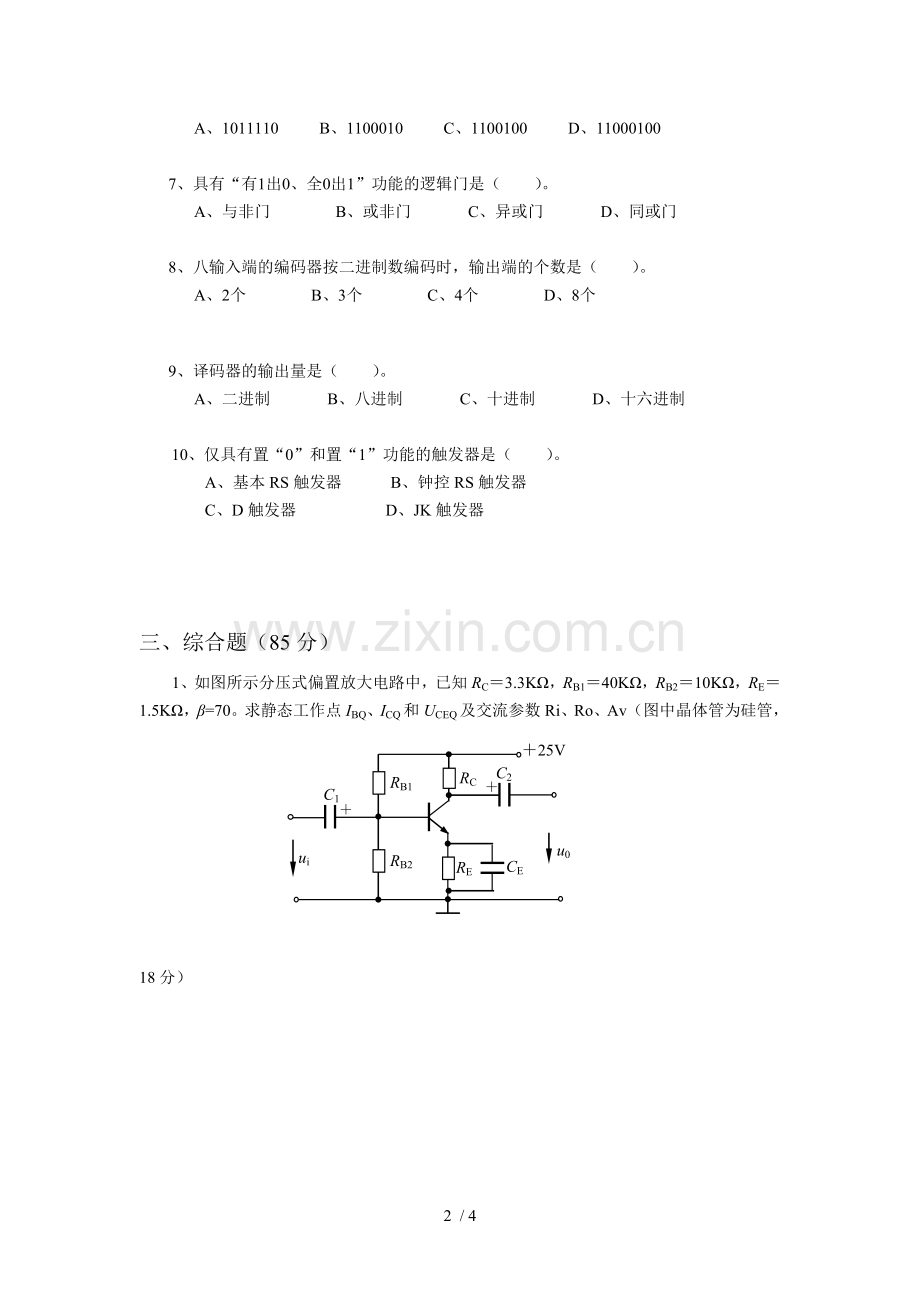

三、综合题（85分）
＋25V
RC
RB1
C1
C2
＋
＋
ui
u0

RB2
RE
CE
1、如图所示分压式偏置放大电路中，已知RC＝3.3KΩ，RB1＝40KΩ，RB2＝10KΩ，RE＝1.5KΩ，β=70。求静态工作点IBQ、ICQ和UCEQ及交流参数Ri、Ro、Av（图中晶体管为硅管，18分）

2、图3-18所示电路中，已知R1＝2K，Rf＝5K，R2＝2K，R3＝18K，Ui
图3-18
＝1V，求输出电压Uo。（12分）

3、化简下列逻辑函数（10分）
（1）、（代数法）

（2）、（卡诺图法）

4、完成下列数制之间的转换（10分）
①（365）10＝（ ）2＝（ ）8＝（ ）16
②（11101.1）2＝（ ）10＝（ ）8

5、（25分）设图示电路初始状态是“000”，要求完成以下各问：
（1）写出各级驱动方程；
（2）写出各级次态方程；
（3）列出状态转换表；
（4）试分析图示电路是几进制计数器。
