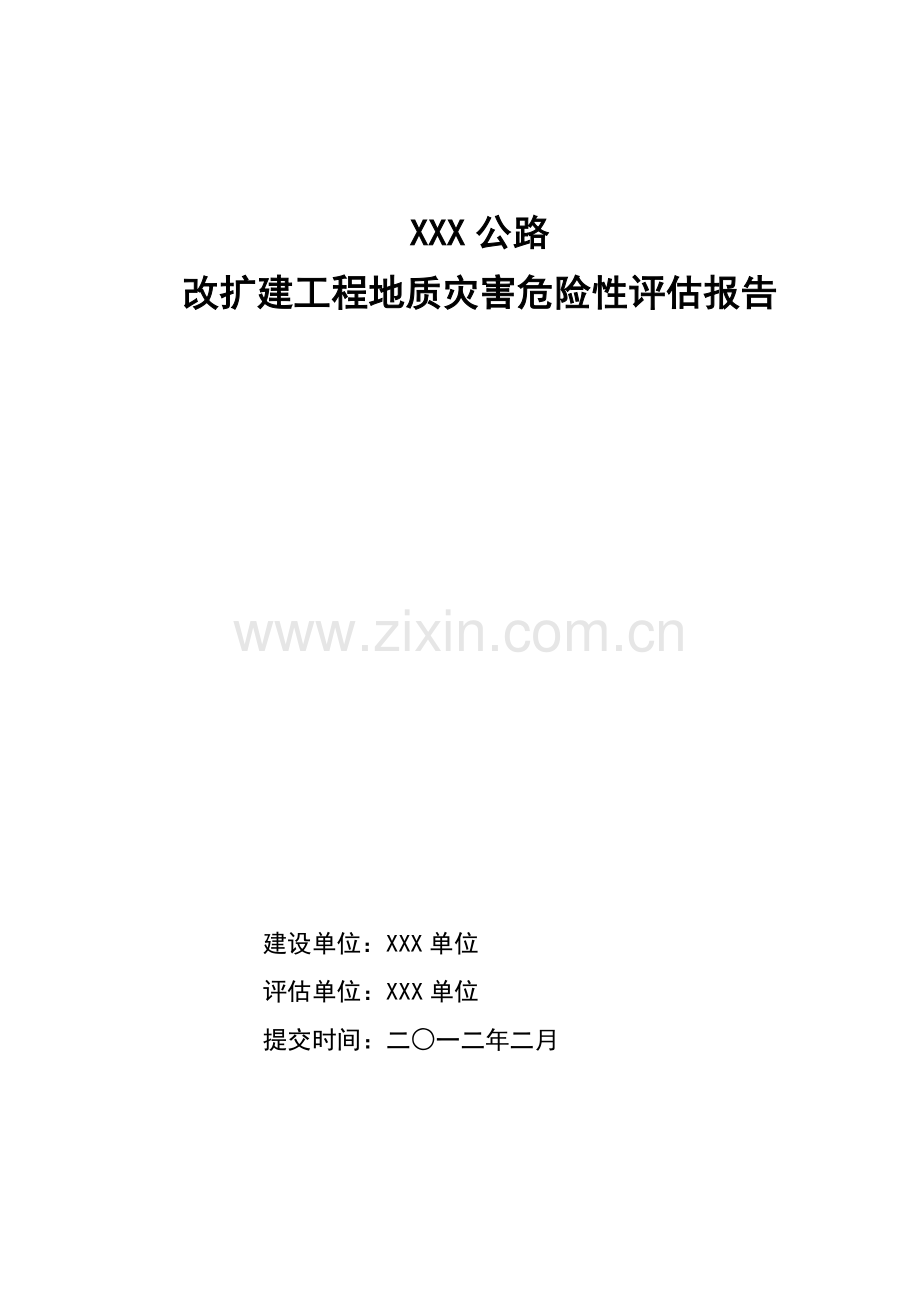

XXX公路
改扩建工程地质灾害危险性评估报告

建设单位：XXX单位
评估单位：XXX单位
提交时间：二○一二年二月

2

XXX公路改扩建工程地质灾害危险性评估报告

XXX公路
改扩建工程地质灾害危险性评估报告

证书等级：地质灾害危险性评估甲级
证书编号：2005127008
发证机关：国土资源部
项目负责：XXX
报告编写：
审 核 人：XXX
总工程师：XXX
院 长：XXX

建设单位：XXX单位
评估单位：XXX单位
提交时间 二○一二年二月

2

目 录
0前 言 1
0.1项目来源 1
0.2目的任务 1
0.3工作依据 2
0.4前人研究程度及参考文献 2
0.5工作程序及方法 3
0.6评估工作概况及投入的工作量 5
0.7评估质量综述 5
1建设工程概况 6
1.1工程名称、位置交通及社会经济概况 6
1.2建设工程概况 7
1.3建设项目拟征地面积、工程总投资 12
2地质环境条件 14
2.1气象、水文 14
2.2地形地貌 15
2.3地层岩性 16
2.4地质构造与地震 17
2.5水文地质条件 18
2.6岩土体工程地质特征 19
2.7人类工程活动对地质环境的影响 20
3评估级别及评估范围的确定 21
3.1评估级别的确定 21
3.2评估范围的确定 22
4地质灾害危险性现状评估 24
4.1地质灾害的类型及特征 24
4.2地质灾害危险性现状评估 24
5地质灾害危险性预测评估 30
5.1 路基地质灾害危险性预测评估 30
5.2 桥梁地质灾害危险性预测评估 31
6地质灾害危险性综合评估 35
6.1地质灾害危险性综合分区评估原则及量化指标 35
6.2地质灾害危险性综合分区评估 35
6.3建设用地适宜性评估 35
7地质灾害防治措施建议 40
7.1滑坡防治措施及建议 40
7.2崩塌防治措施及建议 40
7.3人工边坡防治措施及建议 40
8结论与建议 41
8.1结论 41
8.2建议 42

附件1：委托书
附件2：批复文件
附件3：照片集
附图册
图号1：XXX公路改扩建工程环境地质图（1：10000）
图号2：XXX公路改扩建工程地质灾害危险性分区图（1：10000）

2

0前 言
0.1项目来源
现有XXX段公路是汉中东西向重要干线，与京昆高速位于同一走廊带，是京昆高速进出沿线市（县、区）、分流危险品车辆的重要分流线路，承担了区域大量短途出行和我省西至陇南、南下四川的部分长途过境交通。近年来交通量增长迅速，现有道路通行能力和服务水平已不能满足区域经济社会发展的需求，依据陕发改基础【2011】（2399）文拟对该段公路进行改扩建。改扩建G108国道始于汉中市东侧新民寺转盘处，途经染坊营、老君镇、崔家沟、老道寺镇、长林镇、纪寨、新街子镇、金泉、温泉、杨家坎、高家湾，止于勉县水磨湾，路线全长56.732km。其中路线起点至新街子段采用沿旧路改建方案（K0+000～K26+419.776），新街子至水磨湾段采用新线方案（K26+419.776～K56+732）。
根据《陕西省汉台区地质灾害调查与区划报告》和《汶川地震陕西受灾地区勉县地质灾害详细调查报告》成果资料，改扩建线路部分区段位于地质灾害易发区。为了保证改扩建工程的安全运营，依照《地质灾害防治条例》（国务院令第394号）及相关规定，XXX单位委托XXX单位对该改扩建工程可能遭受、引发或加剧地质灾害的可能性，进行专项地质灾害危险性评估，并按有关要求提交《XXX公路改扩建工程地质灾害危险性评估报告》。
0.2目的任务
0.2.1 目的
评估工作目的是通过野外调查、室内资料综合整理与分析研究，查明XXX段沿线地质环境条件、地质灾害现状，预测改建工程遭受、引发或加剧地质灾害的可能性，并提出地质灾害防治措施及建议，为项目建设场地地质灾害防治提供科学依据，以保证工程建设及运营的安全。
0.2.2 任务
（1）查明改扩建公路沿线的地质环境条件；
（2）查明改扩建公路沿线的地质灾害现状，主要包括地质灾害类型、规模、分布、发展趋势、稳定性、危害程度、危险性等，进行地质灾害危险性现状评估；
（3）预测改扩建工程在建设过程中和建成后对地质环境的影响，工程建设可能引发、加剧或改扩建工程本身可能遭受地质灾害的可能性及其地段、灾害类型和危险性，进行地质灾害危险性预测评估；
（4）在现状评估、预测评估的基础上进行综合评估，并对建设场地进行适宜性评价；
（5）对地质灾害危险点（区段）提出防治措施、建议。
0.3工作依据
1、国务院第394号令《地质灾害防治条例》（2003年11月24日）；
2、国土资源部《关于加强地质灾害危险性评估工作的通知》国土资发〔2004〕69号文及附件《地质灾害危险性评估技术要求（试行）》（2004年3月25日）；
3、国务院《关于加强地质灾害防治工作的决定》国发[2011]20号（2011年6月13日）；
4、中华人民共和国行业标准《地质灾害危险性评估规范（试行）》（2008年）；
5、陕西省人民政府发布的第71号令《陕西省地质环境管理办法》（2001年9月）；
6、《XXX公路改扩建工程地质灾害危险性评估合同书》。
0.4前人研究程度及参考文献
二十世纪六十年代以来，地矿、煤田、冶金、公路、核工业等地质勘察单位及科研院所在该区做了大量的区域地质、矿产地质、水文地质、工程地质工作。环境地质和灾害地质工作主要在二十世纪九十年代以后开展。本次评估收集的主要参考资料如下：
1、陕西省地矿局1989年完成的《陕西省区域地质志》(1:50万)；
2、陕西省地矿局第二水文地质工程地质队1990年完成的《陕西省滑坡、崩塌、泥石流分布图及说明书》（1：75万）；
3、陕西省滑坡工作办公室1995年完成的《陕西省滑坡分布图及说明书》(1:75万)、《陕西省滑坡灾害预测图及说明书》(1:75万)；
4、陕西地质工程总公司2002年完成的《陕西省汉台区地质灾害调查与区划报告》（1:10万）；
5、西北有色勘测工程公司2010年完成的《汶川地震陕西受灾地区勉县地质灾害详细调查报告》（1:5万），下文称之为《详查报告》；
6、陕西省公路勘察设计院2011年完成的《XXX公路改扩建工程可行性研究报告》本报告简称“可研报告”。
0.5工作程序及方法
0.5.1 工作程序
XXX公路改扩建工程地质灾害危险性评估工作按图0-1 程序进行。

图0-1 地质灾害危险性评估工作程序框图
0.5.2工作方法
本次工作主要采用充分收集和利用现有资料，结合建设区主要地质灾害特征，进行野外现场调查，经资料综合整理、分析研究，进行地质灾害危险性评估。
（1）资料收集
调查前，收集了工程沿线区域地质、环境地质、灾害地质、工程地质及汉中市汉台区、勉县的气象、水文等有关资料，了解区内地质环境条件和建设工程概况。
（2）野外调查
野外调查手图采用业主提供的1∶10000地形图做手图，调查点用GPS卫星定位仪定位，典型的地貌、岩土体、斜坡结构等景观进行数码拍照。调查根据工程建设区地质灾害现状（包括灾种、分布、特征、危害程度等）、评估范围以第一斜坡带为限。调查方法采用路线穿插追踪法，调查主要内容包括：
①地形地貌
地貌形态、分布及地形特征（高程、高差、坡度、坡长）。
②岩土体工程地质特征
岩土体物性包括岩土体类型、组份、结构、工程地质性质（物理性质、水理性质、力学性质）；岩土体结构（块状、层状、碎裂、松散）；斜坡类型（顺向坡、反向坡、斜向坡）。目的是查明评估区易滑地层及可能产生滑坡崩塌的地段。
③地下水类型及补径排特征
地下水类型、含水岩组分布、补径排条件、水质水量以及地下水对斜坡稳定性的影响程度。
④地表水活动
地表水流向、径流规律、沟谷形态、纵坡、径流速、流量及长期地表水作用产生水土流失可能对斜坡地带稳定性的影响及形成泥石流灾害的预测。
⑤地表植被发育状况
地表植被种类、覆盖率、退化情况。
⑥人类工程经济活动
包括人类工程活动方式、强度、范围及对地质环境的影响等。主要了解斜坡地段工程活动形成人工高陡边坡、人工弃渣形成地质灾害的可能性。
⑦灾害点调查
调查记录按《县区市地质灾害调查细则》逐一填写。灾害主要要素采用实地量测的方法。对于规模较大、危害较严重的地质灾害点，采用以目估为主的方法或实地量测与目估相结合的方法。查明形成的地质条件、特征和引发因素，了解滑坡危害或成灾情况。
（3）室内资料整理
在综合分析研究既有资料和实地调查的基础上，编制了《XXX公路改扩建工程环境地质图》和《XXX公路改扩建工程地质灾害危险性综合评估图》。按照国土资源部《地质灾害危险性评估技术要求》（试行）工作程序，对XXX公路改扩建工程进行地质灾害危险性现状评估、预测评估及综合评估，对地质灾害点、隐患点、危险区段提出具体的防治措施、建议。
0.6评估工作概况及投入的工作量
2011年11月10日接受委托后，我院组织经验丰富的专业技术人员开始搜集评估区内区域地质、工程地质、灾害地质、气象水文等资料、编写工作大纲；在熟悉、分析收集资料的基础上，于2011年11月13日～2011年11月20日派4名长期从事地质灾害评估工作的专业技术人员进行野外实地调查，进一步搜集地质环境、地质灾害、气象水文等相关资料。2011年11月21日～12月20日进行室内资料综合整理、图件编制和报告编写。投入的实物工作量详见表0-1。
表0-1 完成主要工作量一览表
序号
工作内容
单位
工作量
备注
1
资料收集
份
6

2
工程地质调绘
km2
59.04
依据1/10000地形图修测
3
调查区面积
km2
59.04

4
评估区面积
km2
56.73

5
路线调查
km
120.09

6
观察点
个
79

7
数码拍照
张
320

8
数码摄像
分钟
60

0.7评估质量综述
通过以上工作，查明了评估区地质环境条件和地质灾害现状，为地质灾害评估取得了比较丰富的实际材料，加之室内综合分析与系统整理，使评估有据，符合实际，内容齐全，文图真实，达到了工程建设《地质灾害危险性评估技术要求（试行）》的规定与我省主管部门的有关要求，编写的图件、报告均通过我院内部三级校审后送交专家评审。
9

1建设工程概况
1.1工程名称、位置交通及社会经济概况
1.1.1工程名称
XXX公路改扩建工程。
1.1.2地理位置及交通
XXX公路改扩建工程起点位于汉中市汉台区东侧新民寺转盘处，途经染坊营、老君镇、崔家沟、老道寺镇、长林镇、纪寨、新街子镇、金泉、温泉、杨家坎、高家湾，止于勉县水磨湾，路线全长56.732km。沿线交通条件较为便利（图1-1）。

图1-1 交通位置图
1.1.3社会经济概况
汉台区位于汉中盆地中心，北依秦岭，南临汉江，东与城固相邻，南与南郑相望，西与勉县相连，北与留坝接壤，全区土地总面积5560km2，是汉中市政府所在地及全市政治、经济及文化中心。全区辖7镇2乡7个街道办事处，2010年人口53.49万人。2010年汉台区全区生产总值突破百亿元大关，达到111.01亿元，城镇居民人均可支配收入和农民人均纯收入分别达到15109元和5522元。
勉县位于陕西省南部，汉中盆地西端，北依秦岭，南垣巴山，居川、陕、甘要冲。东与汉台相邻，南与南郑相望，西与宁强、略阳相连，北与留坝接壤，总面积2406 km2。全县辖25个乡镇、242个行政村，2010年总人口42.9万。2010年全县生产总值59.77亿元，城镇居民人均可支配收入和农民人均纯收入分别达15800元和4440元。
1.2建设工程概况
本项目路线长度56.732km，其中沿旧路改扩建26.420 km，新建路段30.312 km。汉台区过境段（K0+000～K11+350）为2008年改扩建的一级公路，路面状况基本良好，本次改扩建仅对局部路面进行相应的补强处理；崔家沟至新街子段（K11+350～K26+419.776）沿原G108国道顺延，在旧路基础上进行改扩建；新街子至水磨湾段（K26+419.776～K56+732）为新建线路。具体见改扩建线路统计表1-1及主要建设工程数量统计表1-2。
表1-1 改扩建线路统计表
起讫桩号
旧路宽度(m)
加宽后宽度（m）
改扩建方式
K0+000～K11+350
24.5
24.5
路面整治
K11+350～K16+000
14
24.5
右侧加宽
K16+000～K18+600
14
24.5
左侧小间距分离
K18+600～K20+000
14
24.5
两侧加宽
K20+000～K26+419.776
14
24.5
左侧小间距分离
K26+419.776～K40+362.236
新线
24.5

K40+362.236～K54+900
新线
24.5

K54+900～K55+525
新线
24.5～12.0
过渡段
K55+525～K56+400
新线
12.0
跨汉江，二级
K56+400～K56+625
新线
12.0～7.5
过渡段
K56+625～K56+731.507
7.5
7.5
三级

表1-2 主要建设工程数量统计表
工 程 项 目
单 位
工程数量
路线长度
km
56.732
路基
工程
路基土石方（计价方）
103m2
3357.40
防护
排水
混凝土
103m3
39.196
砌 石
103m2
60.721
软土地基换填处理
103m2
151.665
路面
工程
新建沥青砼路面
103m2
768.260
旧路罩面5cm
103m2
208.95
旧路碎石化补强
103m2
187.08
桥涵
工程
大 桥
m/座
4179.54/14
中 桥
m/座
117/3
小 桥
m/座
160/8
桥梁合计
m
4456.54/25
涵 洞
道
314
平面交叉
处
32
占地
旧路占地
亩
565.5
新增占地
亩
2477.5
拆迁建筑物
103m2
63.618
1.2.1主要技术指标
根据可行性研究报告，全线按一级公路标准建设，设计速度80km/h，路基宽度24.5m，桥涵设计汽车荷载采用公路-Ⅰ级。主要技术标准见表1-3。
表1-3 线路的技术标准
序号
项 目
单 位
技术指标
1
公路等级

一级公路
2
路线长度
km
56.732
3
设计速度
km/h
80
4
路基宽度
m
24.5
5
行车道宽度
m
3.75×4
6
荷载等级

公路—Ⅰ级
7
桥涵设计洪水频率

1/100

续表1-3 线路的技术标准
序号
项 目
单 位
技术指标
8
一般最小半径
m
400
9
极限最小半径
m
250
10
最大纵坡
%
6
1.2.2拟建主要工程
（1） 桥涵工程
根据可研报告，桥梁工程25座，全长4456.54m，桥梁长度占总线路7.85%。全幅完全利用的大桥522.54m/1座、中桥25m/1座、小桥25m/1座；半幅加固利用及半幅新建的大桥961m/2座、中桥46m/1座、小桥61m/4座；新建全幅大桥2696m/11座、中桥46m/1座、小桥74m/3座。全线涵洞373道，其中旧涵完全利用59道，旧涵接长及新建共314道。桥梁工程统计表见表1-4，涵洞工程统计表见表1-5。
（2）路基工程
根据可研报告，路基工程全长52.275km，占线路总长的92.14%。路基挖填土石方3357.40×103m2，软土地基换填处理151.665×103m2；路基防护排水需混凝土39.196×103m2，需砌石60.721×103m2。具体路基挖填方工程见统计表1-6。
（3）路面工程
根据可研报告，对于原有路面状况较好，弯沉满足设计弯沉的前11.35km路段完全利用，加铺面层；对面层出现纵、横向裂缝路段，消除原有路面病害后加铺面层。旧路碎石化补强187.08×103m2，旧路罩面5cm 208.95×103m2；新建路段结构形式为5cm AC-16C中粒式沥青混凝土（改性沥青）+7cm AC-20C中粒式沥青混凝土+36cm水泥稳定碎石基层+18cm 水泥稳定砂砾底基层，总厚66cm；新建沥青砼路面768.26×103m2。
（4）收费站
现有XXX路段共设置双向收费站3处，分别位于铺镇、褒河和武侯，铺镇与褒河两收费站相距16km，褒河与武侯两收费站相距34km。根据规定非封闭式收费公路的同一主线上，相邻收费站的间距不得少于50 km，相邻收费站间的路口不得设置任何形式的收费站（点）。根据可研报告，拟取消武侯和褒河收费站，在水磨湾西附近K52+885处新建一处收费站，占地约1hm2。

表1-4 桥梁工程数量统计表
序号
桥名
中心桩号
长度（M）
孔数及孔径
（孔-M）
桥梁宽度
(净-M)
桥梁类型
上部结构
基础形式
备注
1
上跨阳安铁路大桥
K1+506.88
522.54
13×20+24.859
+2×34.8+8×20
净24.5
大桥
装配式预应力砼连续箱梁
桩基
利用原桥
2
跨褒惠1号桥
K5+491.05
25
1-20
净2×12.15
中桥
部分预应力钢筋砼空心板
扩大基础
利用原桥
3
西高家湾小桥
K9+378.65
25
1-16
净2×12.15
小桥
部分预应力钢筋砼空心板
扩大基础
利用原桥
4
无名
K11+685
22
1-16
净2×12.15
小桥
部分预应力砼空心板
扩大基础
右侧加宽
5
无名
K13+934
14
1-8
净2×12.15
小桥
钢筋砼空心板
扩大基础
右侧加宽
6
龙江立交桥
K15+158.5
480
12×16+24+2×25
+2×24+10×16
净14.5+12
大桥
预应力砼连续箱梁
扩大基础
右侧加宽
7
无名
K15+563
10
1-8
净2×12.15
小桥
钢筋砼空心板
扩大基础
右侧加宽
8
褒河大桥
K17+898
481
19-25
净14.5+12
大桥
预应力砼连续箱梁
扩大基础
左侧加宽
9
华阳河小桥
K21+186
15
1-13
净14+12
小桥
钢筋砼空心板
桩基
左侧加宽
10
纪寨中桥
K25+188
46
2-20
净2×12.15
中桥
预应力砼箱梁
扩大基础
左侧加宽
11
汉江1号大桥
K27+280
486
16-30
净2×12.15
大桥
预应力砼连续箱梁
桩基
新建
12
无坝堰小桥
K31+550
16
1-13

净2×12.15
小桥
钢筋砼空心板
扩大基础
新建

续表1-4 桥梁工程数量统计表
序号
桥名
中心桩号
长度（M）
孔数及孔径
（孔-M）
桥梁宽度
(净-M)
桥梁类型
上部结构
基础形式
备注
13
汉江2桥
K33+140
226
11-20
净2×12.15
大桥
预应力砼连续箱梁
桩基
新建
14
蓄水池小桥
K34+584
38
2-16
净2×12.15
小桥
部分预应力砼空心板
扩大基础
新建
15
无名
K35+270
20
1-13
净2×12.15
小桥
钢筋砼空心板
扩大基础
新建
16
养家河1号大桥
K36+710
306
15-20
净2×12.15
大桥
预应力砼箱梁
桩基
新建
17
养家河2号大桥
K38+970
106
5-20
净2×12.15
大桥
预应力砼连续箱梁
桩基
新建
18
养家河3号大桥
K39+645
186
9-20
净2×12.15
大桥
预应力砼连续箱梁
桩基
新建
19
养家河4号大桥
K42+037
206
10-20
净2×12.15
大桥
预应力砼连续箱梁
桩基
新建
20
支渠中桥
K43+437
46
2-20
净2×12.15
中桥
预应力砼连续箱梁
桩基
新建
21
养家河5号大桥
K46+160
106
5-20
净2×12.15
大桥
预应力砼连续箱梁
桩基
新建
22
定军水库大桥
K50+090
286
14-20
净2×12.15
大桥
预应力砼连续箱梁
桩基
新建
23
南安沟水库大桥
K53+210
126
6-20
净2×12.15
大桥
预应力砼连续箱梁
桩基
新建
24
南滩沟大桥
K54+777
146
7-20
净2×12.15
大桥
预应力砼连续箱梁
桩基
新建
25
汉江2号大桥
K55+726.6
516
20+2×30+20
+13×30+20
净2×12.15
大桥
预应力砼连续箱梁
桩基
新建

11

表1-5 涵洞工程数量统计表
序号
起止桩号
原路基
宽度(m)
新建路基
宽度(m)
涵洞类型
道数
备注
1
K0+000~
K11+350
24.5
24.5
钢筋混凝土板涵
59
利用
2
K11+350~
K18+600
14.5
11.25
钢筋混凝土板涵
51
加长688m
石拱涵
6
加长81m
钢筋混凝土圆管涵
2
加长27m
3
K18+600~
K26+419.776
14.5
11.25
钢筋混凝土板涵
54
加长729m
石拱涵
6
加长81m
钢筋混凝土圆管涵
1
加长13m
钢筋混凝土管式倒虹吸
1
新建
4
K26+419.776~ K40+362.236

24.5
钢筋混凝土板涵
87
新建
5
K40+362.236 ~K54+900

24.5
钢筋混凝土板涵
97
新建
6
K54+900 ~
K55+525

24.5~12.0
钢筋混凝土板涵
4
新建
7
K55+525 ~ K56+400

12.0
钢筋混凝土板涵
2
新建
8
K56+400 ~ K56+625

12.0~7.5
钢筋混凝土板涵
2
新建
9
K56+625 ~ K56+732

7.5
钢筋混凝土板涵
1
新建
1.3建设项目拟征地面积、工程总投资
本建设项目占用水田90.33 hm2、旱地28.09 hm2、果园0.27 hm2、宅基地12.69 hm2、河滩地5.55 hm2、河道7.13 hm2、林地11.05 hm2、苗圃4.73 hm2、旧路37.70 hm2，总计197.54 hm2。项目总投资12.77亿元，建设工期24个月。

40

表1-6 路基挖填方工程数据统计表
编号
里程桩号
长度（m）
土方
或石方
挖填方高度（m）
挖方或填方
工程地质特征
P1
K29+800～
K30+500
700
土石方
4.47
挖方
斜坡坡度20 º，岩性上部主要为斜坡上方石料场剥蚀的碎石土，下部为冲洪积物，渗透性强，承载力中等，抗冲蚀力弱，工程地质性质一般。
P2
K32+900～K33+100
200
石方
3.41
挖方
斜坡坡度35 º，岩性为下元古界碧口群硅质及白云质碳酸盐岩，呈块状结构，产状280 º∠40 º，下部修路对坡体局部进行开挖。
P3
K33+700～K34+200
500
石方
4.23
挖方
斜坡坡度40 º，岩性为元古界碧口群硅质及白云质碳酸盐岩，呈块状结构，产状282 º∠39 º，下部修路对坡体局部进行开挖。
R1
K47+200～K47+800
600
土石方
10.14
填方
该处为竹林沟，呈“V”沟谷，沟深约5-8m，两侧坡度较缓，坡体被第四系残坡积物所覆盖，坡面植被一般。
P4
K50+300～K50+400
100
土石方
13.64
挖方
斜坡坡度40º，岩性为震旦系灯影组含藻硅质、白云质碳酸盐岩，产状210 º∠50 º，节理发育，岩体强风化，表层有约0.5m的残坡积物，坡面植被较好，稍具汇水条件。
R2
K50+400～K50+480
80
土石方
7.44
填方
该处为低山丘陵沟谷区，沟谷呈“U”，沟深约8-12m，两侧坡度较缓，坡体被第四系残坡积物所覆盖，坡面植被一般。
R3
K51+350～
K51+430
80
土石方
8.85
填方
该处为低山丘陵沟谷区，沟谷呈“U”，沟深约6-10m，两侧坡度较缓，坡体被第四系残坡积物所覆盖，坡面植被一般。
R4
K51+580～K51+690
110
土石方
9.78
填方
该处为低山丘陵沟谷区，沟谷呈“U”，沟深约8-10m，两侧坡度较缓，坡体被第四系残坡积物所覆盖，坡面植被一般。
R5
K52+150～K52+450
300
土方
15.23
填方
该处为低山丘陵沟谷区，沟谷呈“U”，沟深约10-12m，两侧坡度较缓，坡体被第四系残坡积物所覆盖，坡面植被一般。
P5
K52+650～K53+100
450
土方
12.35
挖方
该处微地貌为陵区丘顶，南北占布，东西两侧坡度较缓，顶部较平坦，上覆第四系堆积物，厚度较大，坡面目前开挖耕植。
P6
K53+300～K54+000
700
土方
17.59
挖方
该处地貌为山前丘陵区与低山区交接处，南北向沟梁相间，东西两侧坡度较缓，上覆第四系冲洪积层，坡面目前开挖耕植。

2地质环境条件
2.1气象、水文
2.1.1气象
拟改扩建线路段气候属汉江河谷亚热带湿润气候和北亚热带湿润气候区，气候特点为春暖干燥，夏热多雨，秋凉湿润，冬冷少雪。
汉台区地处北暖温带和亚热带气候的过渡带。多年平均气温14.3℃，历年极端最高气温38.0℃，极端最低气温-10.1℃。常年平均日照时数为1770.0h，年均蒸发量为1106.6mm，年平均相对湿度78%。年平均降水量905.3mm，最大降水量1462.8mm，最小降水量597.9mm，平均无霜期天数235.4天。
勉县属北亚热带湿润气候。年平均气温14.2℃，一月平均气温 2.1℃，七月平均气温25.7℃。日照时数1740 h。年平均降水量849.5 mm，最大降水量1059.4mm，最小降水量598.6mm，平均无霜期天数237天。
2.1.2水文
评估区内河流属长江水系，涉及的河流主要有汉江，褒河、养家河。线路沿汉江南北两岸展布（里程桩号K27+028以前为北岸，以后改为南岸）3次跨越汉江，1次跨越汉江北岸支流褒河，5次跨越汉江南岸支流养家河，跨越1处小型水库，南安沟水库。
汉江：又名汉水，源出宁强县北蟠冢山，是长江的一大支流，源头为漾水。汉江由宁强县流经勉县，自西向东横贯勉县13个乡镇，至长林镇的珍宝坝与褒河汇流后进入汉中市汉台区，经梧凤、沙沿、汉水、石马、金华、新民、铺镇、新铺八个乡，于小寨村洪沟河口入城固县。汉中市汉中大桥水文站控制流域面积9329km2，汉台区内平均比降0.8‰。多年平均径流量34.76×108m3，最大年径流量为48.31×108m3（1975年），最小年径流量为14.7×108m3（1977年）。历史最大洪峰流量为10624m3/s（1949年9月），多年日均流量90.5m3/s，最枯流量1.66m3/s，汉江含砂量较低，多年平均含砂量0.58～1.91kg/m3，洪峰含砂量12.7～27.1kg/m3。
褒河：是汉江北岸的一级支流，为中型河流。全长198km，流域面积3940km2。流域多山，河道流向较顺直。主要支流有沙子河、武官河、太白河、杨家河等。汉台区内流长27km，河道平均比降9.03‰，流域面积3941 km2,多年平均径流量10.5×108m3，其中汛期(5-10月)为8.5×108m3，占81.4%，最大流量5200 m3/s，最小流量3.36 m3/s。
养家河：又名漾家河，是汉江南岸的一级支流，属于小型河流。养家河发源于南郑县米仓山的熊头岩，向北经由云河、钢厂，进入勉县，在勉县经由大河坝、小河庙、阜川、元墩，在罗家营向东北方向汇入汉江。养家河在勉县境内流长46.50 km，河床平均宽度100m，最大流量1240 m3/s，最小流量2.0 m3/s。
南安沟水库：为一小型水库，水库面积约0.07km2，丰水期5~10月，水位深约4m，枯水期水位较浅，约0.5m。
2.2地形地貌
评估区位于汉中盆地西端，根据地貌形态特征和物质组成，国道108改扩建线路所经地貌单元主要为汉江冲积平原（盆地）和低山丘陵两种地貌类型。
2.2.1汉江冲积平原区（盆地）
国道108改扩建线路在汉台区及勉县褒城镇至温泉镇郭寨区段（K0+000～K46+000）为冲积平原（盆地）地貌，高程在510～600m之间，相对高差最大约15m，该区地势平坦，地形开阔，河谷及漫滩地层岩性主要为第四系全新统冲洪积成因的砂、卵砾石，厚度较大一般大于30m，局部夹粉质粘土或粉土薄层，一般呈透镜体状发育；分选性一般，且有以现代河床向两侧渐差的趋势。一级阶地地层岩性以全新统冲积成因的粉质粘土、粉土为主，夹薄～中层状砂砾石层。二、三级阶地地层岩性主要为更新统冲积成因的的粉土、粉质粘土夹粘性土充填的砂砾石层，偶有卵石层透镜体发育，一般土质相对均匀，可见沉积韵律（见照片2-1）。
2.2.2低山丘陵区
线路从勉县郭寨至终点之间的区段（K46+000～K56+732）为低山丘陵区，该区地貌呈斜长的山梁和山丘，主要为水流长期冲蚀切割所致，海拔在600～800m之间，相对高差一般约30～50m。梁丘上部主要覆盖第四系更新统薄层粉质粘土，局部梁丘顶部平坦，坡度较缓，梁丘下部斜坡由于长期受水流冲切，地形较陡，多呈陡坎，局部产生小型的溜塌，斜坡的中部由于人为修地切坡，也多呈陡坎分布。区内沟河较多，沟较窄但切割较深，斜坡下部局部出露基岩（见照片2-2）。

照片2-1 汉中盆地地貌 照片2-2 低山丘陵地貌
2.3地层岩性
据《陕西省岩石地层》、《陕西省地质图》（1∶50万）及岩土工程地质勘察等资料，评估区区域出露地层自老而新包括：
1、下元古界碧口群（Pt2bk）
主要分布在勉县县城附近丘陵地区，为一套海相中基－酸性火山熔岩及碎屑岩夹少量沉积碎屑岩，向上逐渐过渡为较多沉积碎屑岩、硅质及白云质碳酸盐岩。斜坡下部沟谷两侧，呈灰白色，由中基性火山碎屑岩，正常沉积碎屑岩，并夹石英岩及中基性火山熔岩，岩体上部风化严重。岩体出露厚度5～10m，在勉县县城东侧，深切沟谷中出露较多，其它区域少有出露。
2、上元古界震旦系灯影组（Zdn）
分布于线路黄沙镇和温泉镇之间，下部为冰川砾岩、滨海相凝灰质砂砾岩和碎屑岩，中部为碎屑岩、碳酸盐岩含磷岩系，上部为含藻硅质、白云质夹炭质泥质碳酸盐岩。地层产状受构造影响变化较大，总体呈近东西向展布，倾角29～70°，一般多在45～55°之间。
3、第四系（Q）
（1）更新统冲洪积物（Q3al+pl）：在整个线路中分布范围较广，位于汉江二～三级阶地，岩性为粉土、粉质粘土，底部分布砂砾层。土层主要作为农业耕作的土壤，种植大量的农作物。
（2）全新统残坡积物（Q4el+dl）：主要分布在距离山区较近的山前丘陵上，覆盖在斜坡的中上部，主要成份为碎石土，斜坡顶部较薄，碎屑呈棱角状，自表部至深部由细变粗，土质不均，分选性和磨圆度较差。
（3）全新统冲洪积物（Q4al+pl）：主要分布在沿线河流漫滩及一级阶地上，规模较大的冲沟中，岩性组成为粉质粘土、砂土、砂卵石层，在冲沟内以漂砾、岩屑及砾石层为主，分选性和磨圆度较差，局部分散有块石。
2.4地质构造与地震
2.4.1地质构造
评估区处于秦岭褶皱系和扬子地台，即以阳平关—洋县深断裂为界跨两个一级构造单元。秦岭褶皱系，北与中朝准地台为邻，南以阳平关－洋县断裂带、饶峰－麻柳坝－钟宝断裂带与扬子准地台相隔，由六盘山断陷、北秦岭加里东褶皱带、礼县—柞水华力西褶皱带、南秦岭印支褶皱带、康县—略阳华力西褶皱带、北大巴山加里东褶皱带、摩天岭加里东褶皱带组成。扬子准地台，北与秦岭褶皱系为邻，南部延入重庆、湖北两省(市)，由龙门—大巴山台缘隆褶带、四川台坳组成。项目区构造系由走向东西的紧密褶皱和压性断裂组成的强烈挤压带，地质构造较复杂，且具长期活动性，产状、性质变化大等特点。因差异升降形成汉中、西乡断陷盆地，断裂活动明显，沟谷深切，地形破碎，动力地质作用强烈。
调查区内断裂较发育，从规模来看以近东西的最大，北西、北东向和近南北向的次级断裂较发育，线路附近的主要断裂描述如下：
（1）阳平关-洋县深断裂（F1）
F1为本区内主要的控制性深断裂，出露带显露较清楚，勉县以东被第四系所覆盖，破碎带600～700m，以天荡山为界，阳平关至勉县北东天荡山走向为北东60～70°，倾向北西倾角60～80°；天荡山以东呈近东西向，倾角约50°，属逆断裂，具压扭性，主要切割碧口群火山岩、下古生代和侏罗纪地层，对早期的火山喷发起控制作用，断裂具有继承性，为秦岭褶皱系与扬子地台的分界断裂，致使扬子地台上升，其旁侧派生的小断层发育。
（2）武侯断裂（F6）
F6断裂位于窑坎门至武候镇四沟口一线，北西走向，推测倾向北东，倾角较陡大于50度，破碎带宽度约40m，为F1的次级断裂具压扭性逆断裂特征，断裂带内岩体破碎蚀变较深且见糜棱化迹象，一般多呈半岩半土状，现由于第四系覆盖层发育，地表构造不清晰。
2.4.2新构造运动与地震
评估区新构造运动具有明显继承性。活动强烈，迹象明显，差异性活动幅度大。喜马拉雅造山运动本区以大幅上升为主，但阳平关～洋县深大断裂局部下降，形成近东西向的汉中断凹，构成第四纪初期(中、下更新统)湖泊相沉积。随着汉江下切地质作用，出现汉江三级、二级、一级阶地。
自1568年至今汉中全区发生4级以上地震8次，其中5.5级地震3次、5级地震5次，邻区地震影响到汉中的6次。 勉县地震基本上是波及震，在勉县发生的地震只有1次，道光2年（1822年）发生在勉县城东（现武侯镇）3里，4.2级。2008年汶川5.12大地震，本区震感强烈，引发滑坡、崩塌等地质灾害。根据《中国地震参数区划分图》（GB18306—2001），本线路汉台区和勉县地震设防烈度Ⅶ度，地震动峰值加速度0.10g，反应谱特征周期0.4s。
2.5水文地质条件
2.5.1地下水类型
根据整个区域地下水含水介质、赋存条件，可分为松散岩类孔隙水、碎屑岩类裂隙孔隙水和碳酸盐岩类裂隙岩溶水。
（1）松散岩类孔隙水
