(完整word)金属门窗工程工艺工法
准备编辑:

一。材料及机具
1。材料准备
(1）铝合金门窗的品种、规格、开启形式应符合设计要求，各种附件配套齐全，并具有产品出厂合格证。
（2）防腐材料、填缝材料、密封材料、保护材料、清洁材料等应符合设计要求和有关标准的规定。
2.机具准备
  铝合金切割机、手电钻、十字螺丝刀、划针、钢尺、钢直尺、钢板尺、钻子、锤子、水桶、水刷子等
二。作业条件
1。结构质量经验收后达到合格标准，工种之间办理了交接手续。
2。按图示尺寸弹好窗中线，并弹好水平线，校正门窗洞口位置尺寸及标高是否符合设计图纸要求,如有问题应提前剔凿处理。
3.检查铝合金门窗两侧连接铁脚位置与墙体预留孔洞位置是否吻合，若有问题应提前处理，并将预留孔洞内的杂物清理干净。

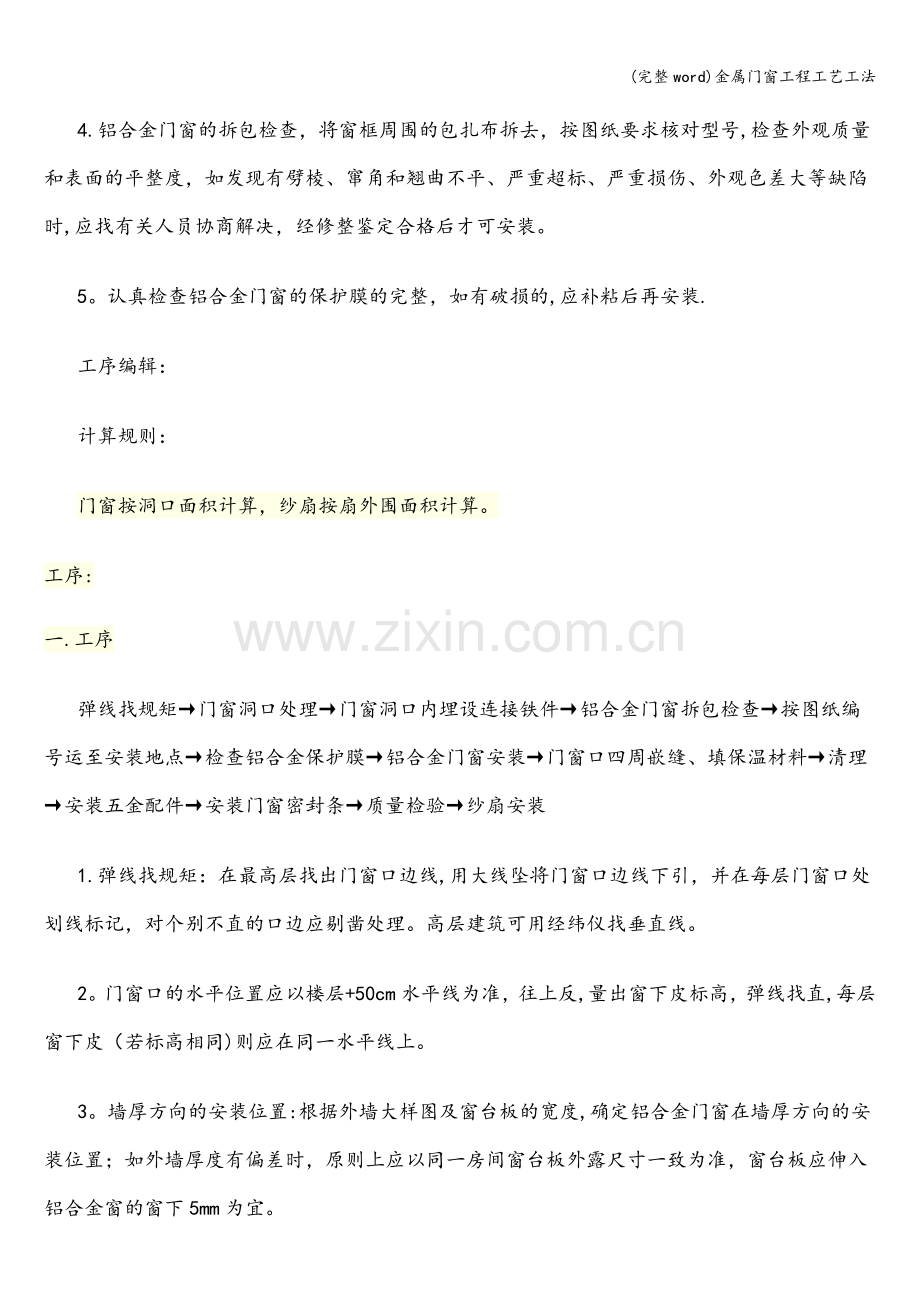

4.铝合金门窗的拆包检查，将窗框周围的包扎布拆去，按图纸要求核对型号,检查外观质量和表面的平整度，如发现有劈棱、窜角和翘曲不平、严重超标、严重损伤、外观色差大等缺陷时,应找有关人员协商解决，经修整鉴定合格后才可安装。
5。认真检查铝合金门窗的保护膜的完整，如有破损的,应补粘后再安装.
工序编辑：
计算规则：
门窗按洞口面积计算，纱扇按扇外围面积计算。
工序:
一.工序
弹线找规矩→门窗洞口处理→门窗洞口内埋设连接铁件→铝合金门窗拆包检查→按图纸编号运至安装地点→检查铝合金保护膜→铝合金门窗安装→门窗口四周嵌缝、填保温材料→清理→安装五金配件→安装门窗密封条→质量检验→纱扇安装
1.弹线找规矩：在最高层找出门窗口边线,用大线坠将门窗口边线下引，并在每层门窗口处划线标记，对个别不直的口边应剔凿处理。高层建筑可用经纬仪找垂直线。
2。门窗口的水平位置应以楼层+50cm水平线为准，往上反,量出窗下皮标高，弹线找直,每层窗下皮（若标高相同)则应在同一水平线上。
3。墙厚方向的安装位置:根据外墙大样图及窗台板的宽度,确定铝合金门窗在墙厚方向的安装位置；如外墙厚度有偏差时，原则上应以同一房间窗台板外露尺寸一致为准，窗台板应伸入铝合金窗的窗下5mm为宜。
4。安装铝合金窗披水:按设计要求将披水条固定在铝合金窗上，应保证安装位置正确、牢固。
5.门窗框两侧的防腐处理应按设计要求进行。如设计无要求时,可涂刷防腐材料，如橡胶型防腐涂料或聚丙烯树脂保护装饰膜，也可粘贴塑料薄膜进行保护，避免填缝水泥砂浆直接与铝合金门窗表面接触，产生电化学反应，腐蚀铝合金门窗.
6.铝合金门窗安装时若采用连接铁件固定，铁件应进行防腐处理，连接件最好选用不锈钢件.
7.就位和临时固定：根据已放好的安装位置线安装，并将其吊正找直,无问题后方可用木楔临时固定。
8.处理门窗框与墙体缝隙：铝合金门窗固定好后，应及时处理门窗框与墙体缝隙。如设计未规定填塞材料品种时，应采用矿棉或玻璃棉毡条与层填塞缝隙，外表面留5～8mm深槽口填嵌嵌缝膏,严禁用水泥砂浆填塞.在门窗框两侧进行防腐处理后，可填嵌设计指定的保温材料和密封材料。待铝合金窗和窗台板安装后，将窗框四周的缝隙同时填嵌，填嵌时用力不应过大，防止窗框受力后变形。
质量标准：
质量标准:
1.铝合金门窗及其附件质量，必须符合设计要求和有关标准的规定。
2.铝合金门窗的安装位置、开启方向必须符合设计要求。
3。铝合金门窗安装必须牢固,预埋件的数量、位置、埋设连接方法，必须符合设计要求。
4。铝合金门窗框与非不锈钢紧固件接触面之间，必须做防腐处理；严禁用水泥砂浆作门窗框与墙体之间的填塞材料。
铝合金门窗扇安装应符合以下规定:
1。平开门窗扇关闭严密,间隙均匀，开关灵活。
2.推拉门窗扇关闭严密，间隙均匀,扇与框搭接量应符合设计要求.
3。弹簧门扇自动定位准确，开启角度90°±1.5°，关闭时间在6～10s范围之内。
4。铝合金门窗附件齐全，安装位置正确、牢固、灵活适用，达到各自的功能,端正美观。
5.铝合金门窗框与墙体间缝隙填嵌泡满密实，表面平整、光滑，无裂缝,填塞材料、方法符合设计要求。
6.铝合金门窗表面洁净，无划痕、碰伤，无锈蚀；涂胶表面平滑、平整,厚度均匀，无气孔.
7.允许偏差项目：门窗框两对角线长度差、门窗框正、侧面的垂直度、水平度、横框标高等，不得超过表8-3规定的数值。
        铝合金门窗安装允许偏差  表8—2
项次
项    目
允许偏差
（mm）
检验方法
1
门窗框两对角线长度差
≤2000mm
＞2000mm
2
3
用钢卷尺检查，量里角
2
平开窗
窗扇与框搭接宽度差
1
用深度尺或钢板尺检查
3
同樘门窗相邻扇的横端角高度差
2
用拉线和钢板尺检查
4
推拉扇
门窗扇开启力限值
扇面积≤1。5m2
≤40N
用100N弹簧秤钩住拉手处,启闭5次取平均值
扇面积＞1。5m2
≤60N
5
门窗扇与框或相邻扇立边平行度
2
6
弹簧
门扇
门扇对口缝或扇与框间立、横缝留缝限值
2～4
用楔形塞尺检查
7
门扇与地面间隙留缝限值
2~7
8
门扇对口缝关闭时平整
2
用深度尺检查
9
门窗框（含拼樘料)正、侧面垂直度
2
用1m托线板检查
10
门窗框（含拼樘料）水平度
1。5
用1m水平尺和楔形塞尺检查
11
门窗横框标高
5
用钢板尺检查，与基准线比较
12
双层门窗内外框、梃（含拼樘料)中心距
4
用钢板尺检查

检测方法:

项次
项    目
允许偏差
（mm)
检验方法
1
门窗框两对角线长度差
≤2000mm
＞2000mm
2
3
用钢卷尺检查，量里角
2
平开窗
窗扇与框搭接宽度差
1
用深度尺或钢板尺检查
3
同樘门窗相邻扇的横端角高度差
2
用拉线和钢板尺检查
4
推拉扇
门窗扇开启力限值
扇面积≤1。5m2
≤40N
用100N弹簧秤钩住拉手处,启闭5次取平均值
扇面积＞1.5m2
≤60N
5
门窗扇与框或相邻扇立边平行度
2
6
弹簧
门扇
门扇对口缝或扇与框间立、横缝留缝限值
2～4
用楔形塞尺检查
7
门扇与地面间隙留缝限值
2~7
8
门扇对口缝关闭时平整
2
用深度尺检查
9
门窗框(含拼樘料）正、侧面垂直度
2
用1m托线板检查
10
门窗框(含拼樘料）水平度
1.5
用1m水平尺和楔形塞尺检查
11
门窗横框标高
5
用钢板尺检查，与基准线比较
12
双层门窗内外框、梃（含拼樘料）中心距
4
用钢板尺检查
通病防治：
1。铝合金门窗采用多组组合时，应注意拼装质量，接缝应平整,拼樘框扇不劈楞，不窜角。
2.地弹簧及拉手安装不规矩，尺寸不准:应在安装前检查预留孔眼尺寸是否正确。
3。面层污染咬色：施工时不注意成品保护，未及时进行清理。
4.表面划痕：应严防用硬物清理铝合金表面的污物.
5。漏装披水：外窗没按设计要求装披水，影响使用.
 检查标准：
《建筑装饰装修工程质量验收规范》GB50210-2001
