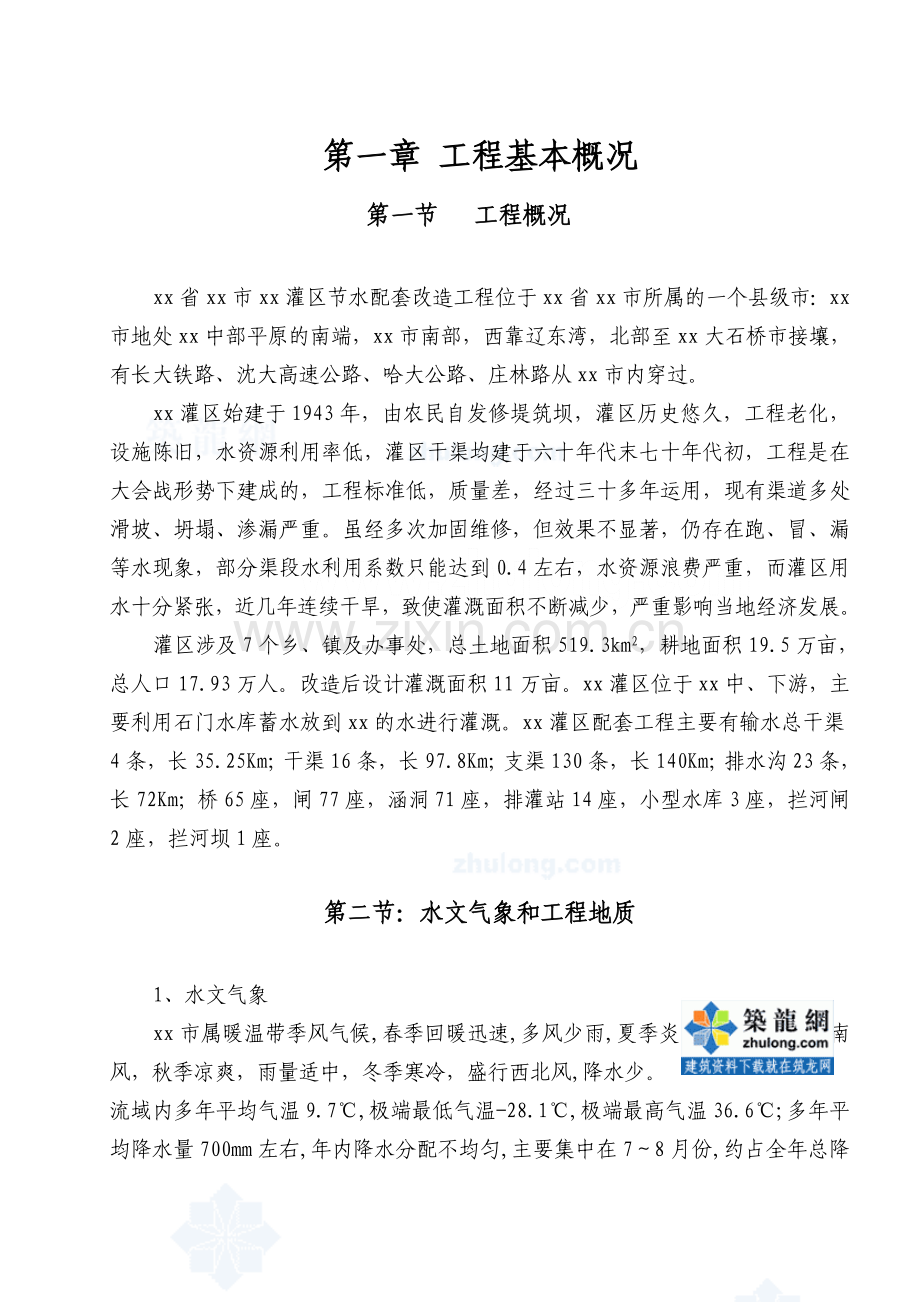

第一章 工程基本概况
第一节 工程概况
xx省xx市xx灌区节水配套改造工程位于xx省xx市所属的一个县级市：xx市地处xx中部平原的南端，xx市南部，西靠辽东湾，北部至xx大石桥市接壤，有长大铁路、沈大高速公路、哈大公路、庄林路从xx市内穿过。
xx灌区始建于1943年，由农民自发修堤筑坝，灌区历史悠久，工程老化，设施陈旧，水资源利用率低，灌区干渠均建于六十年代末七十年代初，工程是在大会战形势下建成的，工程标准低，质量差，经过三十多年运用，现有渠道多处滑坡、坍塌、渗漏严重。虽经多次加固维修，但效果不显著，仍存在跑、冒、漏等水现象，部分渠段水利用系数只能达到0.4左右，水资源浪费严重，而灌区用水十分紧张，近几年连续干旱，致使灌溉面积不断减少，严重影响当地经济发展。
灌区涉及7个乡、镇及办事处，总土地面积519.3km2，耕地面积19.5万亩，总人口17.93万人。改造后设计灌溉面积11万亩。xx灌区位于xx中、下游，主要利用石门水库蓄水放到xx的水进行灌溉。xx灌区配套工程主要有输水总干渠4条，长35.25Km；干渠16条，长97.8Km；支渠130条，长140Km；排水沟23条，长72Km；桥65座，闸77座，涵洞71座，排灌站14座，小型水库3座，拦河闸2座，拦河坝1座。
第二节：水文气象和工程地质
1、水文气象
xx市属暖温带季风气候,春季回暖迅速,多风少雨,夏季炎热多雨，盛行东南风，秋季凉爽，雨量适中，冬季寒冷，盛行西北风,降水少。
流域内多年平均气温9.7℃,极端最低气温-28.1℃,极端最高气温36.6℃;多年平均降水量700mm左右,年内降水分配不均匀,主要集中在7～8月份,约占全年

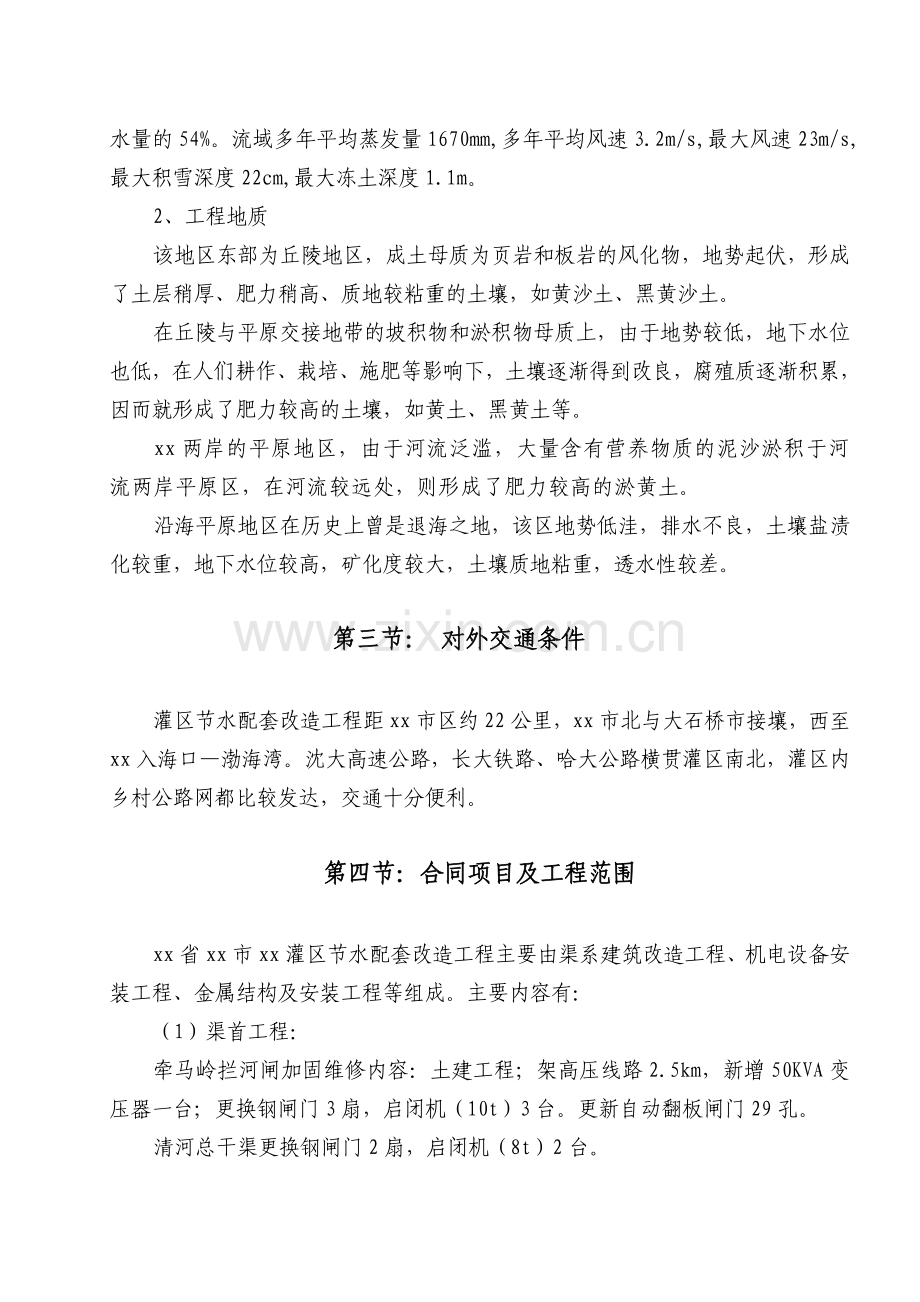

总降水量的54%。流域多年平均蒸发量1670mm,多年平均风速3.2m/s,最大风速23m/s,最大积雪深度22cm,最大冻土深度1.1m。
2、工程地质
该地区东部为丘陵地区，成土母质为页岩和板岩的风化物，地势起伏，形成了土层稍厚、肥力稍高、质地较粘重的土壤，如黄沙土、黑黄沙土。
在丘陵与平原交接地带的坡积物和淤积物母质上，由于地势较低，地下水位也低，在人们耕作、栽培、施肥等影响下，土壤逐渐得到改良，腐殖质逐渐积累，因而就形成了肥力较高的土壤，如黄土、黑黄土等。
xx两岸的平原地区，由于河流泛滥，大量含有营养物质的泥沙淤积于河流两岸平原区，在河流较远处，则形成了肥力较高的淤黄土。
沿海平原地区在历史上曾是退海之地，该区地势低洼，排水不良，土壤盐渍化较重，地下水位较高，矿化度较大，土壤质地粘重，透水性较差。
第三节： 对外交通条件
灌区节水配套改造工程距xx市区约22公里，xx市北与大石桥市接壤，西至xx入海口—渤海湾。沈大高速公路，长大铁路、哈大公路横贯灌区南北，灌区内乡村公路网都比较发达，交通十分便利。
第四节：合同项目及工程范围
xx省xx市xx灌区节水配套改造工程主要由渠系建筑改造工程、机电设备安装工程、金属结构及安装工程等组成。主要内容有：
（1）渠首工程：
牵马岭拦河闸加固维修内容：土建工程；架高压线路2.5km，新增50KVA变压器一台；更换钢闸门3扇，启闭机（10t）3台。更新自动翻板闸门29孔。
清河总干渠更换钢闸门2扇，启闭机（8t）2台。
（2）渠道防渗工程
渠道防渗总长12236米。其中清河总干渠渠道衬砌长7295m，渠底防渗长2741m，输水隧洞衬砌长700米；环山干渠衬砌长1500m。
（3）渠系建筑物工程
渠系建筑物改建工程49项。其中渡槽4座，分水闸14座, 排水闸8座，堤下排水涵管10座，山洪陡坡8处，农桥5座。
渠系建筑物新建配套工程8项。其中新建节制闸4座，新建分水闸4座
第五节：承包人应完成的主要工程量
清河总干渠和环山工程量汇总：
编 号
工 程 或 费 用 名 称
单 位
数 量
备注
一
建筑工程
1
土方开挖
m3
61543
2
土方回填
m3
50858
3
钢筋制安
t
379.52
4
平面钢模板制安
m2
65820
5
混凝土拆除
m3
20
6
浆砌石拆除
m3
493
7
浆砌石砌筑
m3
3945
8
混凝土
m3
10895
9
干砌石
m3
292.5
10
无纺布
m2
62
11
500g土工膜
m2
69216
12
池底排水管
m
12
13
反滤料
m3
440
14
伸缩缝沥青木板
m2
846
15
塑料排水管Ф50mm
m
347
16
1：2.5水泥砂浆抹面20厚
m2
9720
17
插石碎石垫层
m3
74
18
砾石垫层
m3
1082
19
涵管φ1000安装
m
55
20
涵管φ700安装
m
370
二
机电设备及安装工程
（一）
牵马岭拦河闸加固维修工程
1
高压路线架设
km
2.5
2
变压器50KVA
台
1
3
变压器台
台
1
4
低压配电柜
台套
5
5
其它
项
1
(二)
自动流量仪
台
3
三
金属结构设备安装工程
（一）
牵马岭拦河闸加固维修工程
1
钢闸门2.3×2.5
扇
3
2
手电两用启闭机10t
台
3
3
自动翻板钢闸门2.95×1.2
扇
29
4
清河总干渠进水闸门2.2×2.3
扇
2
5
手电两用启闭机8t
台
2
（二）
干渠节制闸工程
1
钢闸门1.5×2.0
扇
8
2
启闭机5t（手动）
台
8
（三）
干渠分水闸工程
1
钢闸门1.2×1.4
扇
10
2
钢闸门1.0×1.0
扇
8
3
启闭机3t
台
10
4
启闭机2t
台
8
（四）
干渠排水闸工程
1
钢闸门1.7×1.5
扇
8
2
启闭机5t
台
8
四
临时工程
（一）
临时施工道路
项
1
（二）
临时施工排水
项
1
（三）
施工围堰
项
1
（四）
临时施工仓库
m2
300
（五）
临时办公设施
m2
300
(六)
临时通讯
项
1
第六节：本工程工期
我方施工的xx省xx市xx灌区节水配套改造工程将于2006年11月10日开始施工，全部工程于2007年11月30日完成。总工期286天，按业主要求的工期如期完工。
第二章 施工总体布置
第一节： 施工总体布置原则
施工总体布置设计应在因地制宜、因时制宜和有利生产、方便生活、快速安全、经济可靠、易于管理原则下进行，结合本工程，施工渠系线路长、工期紧、工程量大的特点需注意以下几点：
1、施工场地综合考虑地形、地质条件，场内外交通布置，给水、供电、防洪排水等要求，尽量选择地形平坦宽阔、地质条件好的场地。
2、合理使用施工场地，尽量少占耕地；
3、场地划分和布置应符合国家有关安全、防火、卫生、环境保护等规定。
4、合理利用地形，合理使用场地，布置尽量紧凑，减少占地面积和减少准备工程量。
5、各种施工设施的布置，应能满足主体工程施工工艺要求，避免干扰，避免和减少材料的重复、往返运输，并为均衡生产创造条件。
6、分期布置应适应各施工期的特点，注意各施工区、段之间工艺布置的衔接和施工连续性，尽可能避免改建和重建。
7、选定的场内外运输方式尽量一致，满足运输要求，运营方便、可靠、经济。
第二节 生产、生活设施布置
本工程设置三个施工区，即渠道衬砌工程施工区，农桥、跌水、排涵、分水闸结构物施工区，机电设备、金属结构安装工区。
1、临时房屋
临时房屋主要包括：生活住房、办公室、厨房、会议室等。
总需用面积300平方米。在施工现场附近修建临时住房或租用民房。项目经理部、各工区驻地，临时仓库等，按施工的需要和工程总体布置所规定的地点设置在施工场地附近。详见施工平面布置图。
2、各种仓库设置
（1）水泥仓库100m2；
（2）钢材仓库50㎡
（3）木材仓库50 m2；
（4）工具仓库50m2；
仓库总面积300m2、尽量缩短运输线路，保证运输方便。 并充分利用现有管理设施以满足工程施工需求。
第三节：混凝土拌和站、钢筋及木材加工厂的设置
1、由于施工线路长，混凝土拌和站、钢筋及木材加工厂采取移运式混凝土拌和站、钢筋及木材加工厂，选择与施工现场便利的位置进行布置。详见施工平面布置图。
2、初步拟定混凝土拌和站及钢筋及木材加工厂共设23处。总占地面积约1600 m2，渠道混凝土护坡工程施工区设4处拌和站；每座农桥、跌水、排涵、分水闸建筑物施工区各设一处拌和站；混凝土拌和站均设0.4m容量搅拌机1台。
3、木工加工厂，主要设备有圆盘锯一台、压刨一台。
4、钢筋加工厂每处，主要设备有钢筋弯曲机、切断机各一台。
5、机械修配厂，设机床一台，水、电焊等设备从而完成施工机械维修、配件加工、车辆修理及保养等。
6、施工用水抽取河道或渠道水，满足施工要求，生活用水可打井解决，满足生活要求。
第四节：施工道路
1、场内施工道路
场内交通选用原有道路运输，需修临时道路连接施工现场，各施工现场、附属企业、生活管理区并与外部公路相连。
2、场外施工道路
本工程对外交通运输主要是以公路运输为主，至工地的进场公路，需对其进行维修处理，满足施工机械进场和对外交通运输的要求。
第五节：施工用电和通信布置
1、施工用电以柴油机发电为主，以从附近线路接线至施工区区段为补，每个工区配备30kw柴油发电机组2台套，备用1台，可以满足施工用电要求。
2、通信布置，设电话机一部、手机若干，作为对内、对外联络工具。
第六节：施工排水及施工围堰
1、施工排水主要根据施工区段和施工部位地下水量情况进行施工排水，主要配置4吋和2吋污水泵和潜水泵各4台进行施工排水。
2、施工围堰则根据渠系灌溉和河道水流情况进行布置，围堰采取人工挖土装塑料编织袋修筑，并在围堰中心设一层塑料膜确保围堰防渗性能。
第七节：临时设施拆除及环境恢复措施
为了保护环境，我们将严格按招标文件要求规划用地范围布置临时设施，
布置临时设施时尽可能不改变原有生态环境，对于因临时设施布置而开挖的边坡及时进行植被防护，并按设计和监理工程师要求施工必要的截、排水沟。工程施工完毕，人员和机械设备撤离后，拟采取以下措施恢复生态环境：
除发包方要求保留的临时设施外，其余按合同及监理工程师要求进行拆除，并清除场地表面的垃圾、填筑渣料或混凝土等，对利用于复耕的场地，重新填筑一层种植土以便复耕。
对监理工程师指示由本承包人负责养护的施工道路、永久建筑物以及要求保留的临时设施，疏通排水沟，清洁建筑物，对损坏部分修整完好。
按监理工程师指示对弃渣场修整边坡、整平表面、边坡和表面防护或绿化工作。
第三章 施工管理组织机构及职责
为保证完成工程的施工任务，我们将建立一个组织健全、运作高效、管理规范的项目经理部作为施工生产管理机构，直接承担本工程的施工组织管理工作；抽调有丰富施工和管理经验的工程技术人员和技术工人，按专业组建施工队伍承担本合同工程项目的施工任务。项目经理部将按项目法施工的原则组织本合同工程的施工。
第一节 施工现场组织机构
1、本工程施工实行项目经理负责制，项目经理部设项目经理1名，副经理1名，技术负责人1名，并配置负责施工技术管理、财务管理、物资、后勤保障、生产安全等施工管理人员，对本工程施工负全责。下设三个工区，五个施工队。
2、管理程序
工程施工由项目经理统一组织、协调、并负责对外纵横关系的协调，落实施工各部门职责、权限。项目经理组织现场施工生产管理，安排、组织施工流水作业，定期召开施工生产调度会，合理组织、科学安排各项目的施工。
技术负责人负责工程施工技术的指导，制定施工技术措施，组织搞好技术研讨会，做好工程统计、计划、质检、结算、各种报表与质量体系的运行工作，组织施工过程中及竣工资料整理工作。现场管理机构框图如下：
项目经理
项目副经理
技术负责人
工程组
工程科
安全环保组
后勤供应组
财务组
机械物资组
质检试验组
工程科
机电金结工区
建筑物工区
渠道护砌工区
第二节 ：管理人员及部门的职责
1、项目经理职责
项目经理对本工程施工全权负责，统一组织、协调工程施工，并负责对外纵横关系的协调，落实各科室的职责、权限，明确本工程的质量指标、成本指标和资源的动态管理及分配，主持工程的施工进度按排和工程施工质量的管理。
A、经企业法人授权委托代表企业实施施工项目管理，是项目的第一责任人，
工作重点为组织和管理，对工程质量、施工进度、安全生产、财务管理、经营管理负全面责任。
B、执行单位制定的各项管理制度，维护单位的利益和信誉，负责履行项目经理承包责任制规定的合同内容。
C、组织编制项目管理实施规划。
D、对进入现场的生产要素进行优化配置和动态管理。
E、建立质量管理体系和安全管理体系并组织实施。
F、在授权范围内负责对内对外的协调工作，解决项目中出现的问题。
G、参与工程竣工验收，积极回收工程欠款，准备结算资料和分析总结，接受审计检查。
H、处理项目经理部的善后工作。
I、参与工程承揽工作，积极收集拟建工程信息，及时向单位里反馈。
J、积极参与工程所在地的防汛抢险事宜。
2、项目副经理职责
组织现场施工生产，安排人员组织交叉流水作业，定期召开施工生产调度会，合理组织、科学安排各项施工任务。
A、协助项目经理实施项目管理工作，侧重于施工现场的实施、控制。
B、负责项目管理实施规划中进度计划的实施。
C、负责施工现场的文明施工管理和安全生产管理。
D、负责施工现场人力和设备的组织、协调，确保施工进度计划的实现。
E、监督、检查各班组岗位责任制执行情况。
F、负责进场设备和材料的验收和安全检查工作。
G、督促和配合技术负责人及时填写和申报工程有关资料。
H、及时反馈施工现场进度和质量信息。
I、根据项目经理部分工安排开展内外协调工作。
3、技术负责人职责
负责整个工程的施工技术和资料整理工作，提供合理的施工方法和施工方
案，合理安排施工进度，负责整个工程的前期测量和施工测量工作。
A、协助项目经理实施项目管理工作，全权负责组织实施工程技术指导和工程质量管理．工作重点为计划管理、工程资料和施工质量控制。
B、负责组织技术人员进行图纸会审和参加工程技术交底。
C、负责组织编写施工组织设计，确定主体工程施工方案和技术措施。
D、负责编写施工进度、成本、和质量控制计划，检查、监督计划的实施情况。
E、负责工程资料管理，组织技术人员及时填写、呈报工程报验资料并进行整理、归档。
F、负责检测和监督工程施工质量，发现问题及时采取处理措施，确保工程质量。
G、负责组织技术人员完成工程计量、签证和结算工作。
H、参与分部工程的阶段验收和竣工验收，指导技术人员整理竣工资料。
I、参与协调施工过程中与监理工程师和业主的关系。
J、现场管理的总目标为按计划实施工程质量控制、进度控制、投资控制，确保工程顺利完工。施工现场管理明确岗位分工和职责，严格执行规章制度，加强工作的计划指导，进一步提高工程管理水平。
4、测量员负责整个工程的经纬点、水准网点的控制，施工过程中测量、放样全面跟踪整个施工过程网点、高程控制。并对测量资料进行整理。
5、质检员负责施工过程中的工序质量检测、单元工程质量评定、分部工程质量评定、单位工程质量评定工作，负责质量记录的填写、保管、整理、装订等工作。
6、各职能部门的责任：
（1）工程组: 负责整个工程的施工技术和资料整理工作，提供合理的施工方法和施工方案，合理安排施工进度，负责整个工程的前期测量和施工测量工作，并对施工全过程进行管理。负责工程计划、统计、资料收集及检查，指导施工过程中的程序、工艺方法和措施等。
（2）质检组：负责制施工过程中的质量控制的关键部门，对各工序、单项工程按程序、规定做质量检测，一道工序检测不合格、不签字，施工队无权进行下道工序施工。负责整个工程的质量控制，在整个工程施工中及时进行工程的质量检测工作，对工程质量全权负责。负责质量计划的编制工作。
工地试验室负责施工过程中的内部常规检验、试验工作，质检人员进行各种取样、材料化验的试验室具有土石料含水量测定、颗粒分析、砼含气量、砼试块强度试验等条件。如有必须外检项目，委托xx省水利水电工程质量检测中心进行检测，并随时接受xx省水利水电工程质量站的质量检验和各项验收监督工作。
（3）安全环保组：主要是对施工过程中安全管理工作，严格执行安全施工管理制度，严查安全施工中的不安全隐患，对违反安全施工管理的野蛮施工有一票否决的权力。对作好周围环境的保护，尽量减少对原生态环境的破坏。
（4）机械物资组：负责本工程投入的施工机械设备的管理工作。负责施工现场机械的检查保养维修工作。负责整个工程的安全检查、安全设备管理工作；负责材料物资采购等工作，负责合格供应商的评定工作，并选择合格供应商，负责签订采购合同，负责物资的保管工作。
（5）财务组：负责本工程的财务管理、工程的成本核算工作。
（6）后勤供应组：负责驻地建设及维护，职工工地生活安排。
7、各作业队伍职责及任务
建筑物工区主要负责农桥、跌水、排涵、渡槽工程的现场施工准备、工程施工、班组施工质量检查和互查工作。
渠道衬砌工区主要工作任务是渠道修筑、土石方开挖和回填、防渗铺膜、混凝土护坡等渠道主体工程渡槽的现场施工准备、工程施工、班组施工质量检查和互查工作。
机电、金结安装工区负责供电线路、分水闸闸门、启闭机安装等工程的场施工准备、工程施工、班组施工质量检查和互查工作。
该项目管理工作流程图如下：
项目经理部管理工作流程图
施工前其它准备
工人进场
机械进场
材料进场
场地平整
交通道路
测量检测
临时工程
熟悉图纸和施工条件
图纸会审
拟定施工方案
编制施工组织设 计
施工质量控制
施工日记
施工日记
试验记录
质量检查评 定
隐蔽工程验 收
原始记录、现场签证
新材料、新工艺、新技术
劳动力使用量计划
材 料 用 量 计 划
半 成 品 、构件用量计划
机 具 用 量 计 划
各 种 规 章 制 度
年 度 施 工 进 度 计 划
月施工作业计划及实施
施 工 安 全 教 育
工 程 结 算
重大情况
技术记录
图纸变更
技术评定
工程技术档案
交工验收
第三节 岗前培训及技术交底
1、持证上岗
所有上岗人员，均有上岗证。
2、岗前教育与培训
根据工程施工特点、工序、工种等技术要求，在进驻施工现场前组织所有参建人员进行学习和培训。
3、施工图纸会审
收到施工图纸以后，会同业主单位，驻工地监理工程师及其它有关单位进行图纸会审，提出建议和研究解决问题的方法及反馈意见等。
4、组织学习技术文件
及时组织所有参加施工人员进行学习，领会设计意图，明确施工技术标准和规范要求，以确保工程质量。
第四章 施工测量控制及本工程需要精测的部位
第一节：主要的测量技术标准及规范
《水利水电工程施工测量规范》（SL52-93）
《国家三角测量和精密导线测量规范》
《国家三、四等水准测量规范》（GB12898-91）
《水工建筑物地下开挖工程施工技术规范》（DL/T5099-1999）以及招标文件技术条款、设计图纸、修改通知、业主及监理工程师的其它具体技术要求。
第二节：xx灌区节水配套改造工程测量控制系统
xx灌区节水配套改造工程项目以《水利水电施工测量规范》（SL52-93）、招标文件和施工图纸为依据，以监理人提供的数据为准，建立渠道、农桥、排涵、
跌水等测量控制系统。
1、渠道控制系统：平面控制网和高程控制网。
2、农桥控制系统：平面控制网和高程控制网。
3、渡槽控制系统：平面控制网和高程控制网。
4、山洪陡坡控制系统：平面控制网和高程控制网。
第三节：布设《平面控制网》
该工程规模为Ⅳ等4级为了提高控制网的精度，以原渠道轴线为基础，在渠堤背水坡建立渠堤轴线附合导线平面控制网及水准控制网。
1、平面控制网的选点 、埋设及标志
（1）在渠堤背水坡稳定部位，设砼桩作为永久性控制点、采用附合导线控制。
（2）埋设观测墩，建立永久标志。
2、测距
使用的测量仪器为全站仪一套、J2经纬仪一台、DS3水准仪两台、水准尺二根、50米钢尺二把、30米皮尺二把。
（1）光电测距头、反射棱镜配套使用保证标称精度。
（2）测距边加常数和乘常数的改正数，必须根据权威检验机构的结果设定，测距边的投影改正时必须是测站和镜站的平均高程。
3、建立校核符合导线平面控制网。
第四节： 布设〈高程控制网〉
采用光电测距三角高程测量。
（1）天顶距观测精度采用四等，2测回，测量精度Ma=+2′。
（2）照准目标
使用DJ2型仪器，照准棱镜看见标志清晰易辨。
（3）对向观测高差校差的限差取值为F=+√Dmm，其中D以KM计。
（4）隔点设站法中视与前视距离差不大于40M。
（5）附合式环线闭合差与四等水准测量规定相等。
第五节： 本工程需要精测的部位
1、高程控制网及平面控制网的布设。
2、渠堤轴线控制线、浆砌石轴线、及高程位置及各特征点测量。
3、农桥轴线的控制。
4、闸门、起闭机轴线及闸门各部位安装测量和校核。
5、混凝土的模板支护中用测量仪器放线，模板支护后用测量仪器进行检查，检查结果必须符合混凝土施工规范的要求。
第五章 主体工程施工及主要单元工程施工方法和措施
第一节：工程施工规范的标准
（1）《混凝土结构工程施工及验收规范》GB50204——92
（2）《混凝土质量控制标准》GB50164——92
（3）《热轧钢筋》GB1499——84
（4）《硅酸盐水泥、普通硅酸盐水泥》GBJ175——92
（5）《混凝土强度检验评定标准》GBJ107——87
（6）《混凝土拌和用水标准》JGJ79——91
（7）《钢筋焊接及验收规范》GBJ18——96
（8）《水工混凝土施工规范》DL/5144——2001
（9）《水工混凝土钢筋施工规范》DL/T5169——2002
（10）《水利水电工程模板施工规范》DL/T5110——2000
（11）《水工混凝土外加剂技术规程》DL/T5100——1999
（12）《水工混凝土试验规程》DL/T5150——2001
（13）《水工混凝土砂石骨料试验规程》DL/T5151——2001
（14）《水工混凝土水质分析试验规程》DL/T5152——2001
（15）《水工混凝土试验规程》SD105——82
（16）《水利水电建设验收规程》SL223-1999
（17）《水利水电工程施工组织设计规范》SDJ338-89
（18）《水电站基本建设工程验收规程》SDJ275-88
（19）《建筑物地基处理技术规范》JGJ79-91
（20）《土工合成材料应用技术规范》GB50290-98
（21）《土工合成材料测试规范》SL/T235-1999
（22）《水利水电工程土工合成材料应用技术规范》SL/T225-98
（23）《土工试验规范》SL/T237-1999
（24）《水利水电基本建设工程单元工程质量等级评定标准》（七）SL38-92
（25）《国家一、二等水准测量规范》GBJ12897-91
（26）《水利水电施工测量规范》SL52-93
第二节 主体工程施工工艺流程图
1、 混凝土护坡工程施工工艺流程图
施 工 准 备
清 坡
土方开挖
碎石垫层
混凝土护坡
拆模、养护
验 收
砼拌合、运输
模 板 加 工
测量定位
2、 水工建筑物混凝土工程施工工艺流程图
施 工 准 备
基 础 面 整 理
钢 筋 安 装
支 模
砼 浇 筑
拆模、养护
验 收
钢 筋 加 工
测 量 定 位
砼拌合、运输
模 板 加 工
测 量 定 位
基 础 验 收
第三节 施工总体安排
本工程招标文件要求的工期为2007年11月30日竣工。我单位中标后，2006
年11月份进驻工地组织施工备料、搭设临时房屋、临时道路等工程。2006年11月上旬开始组织原结构拆除工程施工。2007年3月下旬组织渠道土方开挖、回填和渠底铺膜、渠堤护坡混凝土的局部施工，在5月份完成管理房的建筑工程，6月分进行大量的渠底土方开挖、回填和渠底铺膜、渠堤护坡混凝土的施工，同时各余下农桥、排涵、分水闸施工相继展开。机电、金属结构安装工程随工程施工的进展情况全面展开，11月30日工程施工全部竣工并作好工程资料整理工作。
为确保工程按期完工，采取合理技术措施，投入足够人力、物力、合理组织、科学安排施工生产保证按期完工。
第四节 土方开挖工程
（1）施工程序
测量放样
验 收
施工开挖
施工排水
修 整
（2）施工部位
本工程为渠道衬砌工程。开挖位置为坡面、渠底。
（3）测量放样与开挖
根据实测地形和开挖放样剖面图，使用经纬仪、水准仪、钢尺放出开挖边线，并在地面上用白灰洒线标定。并将开挖放样剖面图报请监理工程师复核批准后，方可进行开挖。
（4）开挖方法与施工排水
a.正常土方开挖：基槽开挖根据开挖线，采用人工开挖反铲挖土机配合挖土，一部份料采用5t自卸车运输至监理工程师指定场地堆料，作为将来土方填筑的料源备料。一部份料堆放在开挖线以外，推土机推平碾压，修筑围堰围护基槽。开挖方向由下游向上游开挖。在基槽内设排水边沟，流向下游集水井。
集水井内设水泵排出集水。
（5）施工技术措施
土方开挖主要的技术指标为开挖几何尺寸，开挖高程、开挖方向等。为使开挖能达到设计要求，土方开挖施工，采用经纬仪控制开挖轴线；水准仪控制开挖高程，采用机械开挖时，挖深应预留10cm保护层采用人工开挖；坡度尺控制开挖边坡。
第五节：石方开挖工程
石方开挖采用手持式风钻进行钻孔。石渣采用88kw推土机集料、1m3反铲挖掘机装5t自卸车运输。按监理工程师要求运至临时堆料场或弃渣场。
1、开挖分区、分层
依据开挖施工总体布置要求和原地质地貌图形及施工工期要求,自上而下分层施工，各工作面修建临时通道，使施工机械顺利进入工作面，只要合理安排时间相对错开，保证临时弃渣施工路与永久性公路段畅通，满足施工出渣要求。
2、石方开挖顺序
石方开挖顺序
施工准备→测量放样→手持式风钻钻孔→清孔→装炸药→点火起爆→清碴→装车弃料。
3、石方边坡开挖施工
（1）、程序安排原则
根据工程地形、地质特点以及招标文件、图纸的要求安排施工程序，使施工安排做到合理、科学，确保工程保质、保量按期完成。
在施工中作好施工期间的排水、控制爆破、边坡支护及边坡安全监测工作。
为保障边坡的稳定，按照“减小层高，多分层”的原则自上而下进行开挖施工。
施工道路尽量布置在开挖区以内，以减少额外运输工程量，避免渣料溜至坡下，形成二次装载，加快施工速度，同时避免意外伤害的发生。
考虑到雨季施工的影响，对边坡及开挖面采取必要的防洪、防塌陷措施，加强施工期间的边坡观测次数，及时对观测数据进行分析，确保施工安全和施工质量。
（2）、边坡开挖施工工艺
采用分层梯段微差爆破开挖,爆破方向根据实际情况确定.根据设计图纸所示,结合跌落台的实际情况，开挖边线采用预裂爆破，开挖基础底面预留适当的保护层，采用浅孔小药量光面爆破进行预留保护层的挖除。
为确保基础周边稳定，结合地质条件，其控制轮廓线主要采用气腿式风钻进行钻孔。人工进行装药，装药采用不耦合装药。
爆破施工时，按照松动爆破计算装药量，避免爆破飞石影响施工。
4、钻孔爆破试验和装药量计算按设计确定的施工部位进行现场爆破试验，通过理论计算和现场试验确定各项爆破参数。确保人员安全生产。
1）、石方开挖爆破计算：
（1）地质条件：引水渠道石方明挖开挖工程都是表面岩石，岩石坚强度以全风化较多。
（2）岩石开挖爆破设计条件
采用2#岩石硝胺炸药和1～４段毫秒电雷管和火雷管引爆。7655型手持式风钻孔，钻孔直径在40mm左右。
2）、主要爆破参数选择：
（1）最小抵抗线：Ｗ＝（0.5～0.8）(当H小时取大值,H大时取小值)
（2）钻孔间距a=(0.6～1.4)W(当H小时取小值，H大时取大值)
（3）钻孔排距：b=0.8a
（4）单孔装药量：Q=qwah
（5）堵塞长度：t=0.3～0.6L(L为钻孔深度)
（6）单位耗药量Q=0.35～0.5kg/m3
（7）装药结构：采用不藕合柱状连续装药，钻孔有水的要用塑料袋装药，作好防水，防止瞎炮。
（8）装药方法：当钻孔无水时，可直接装入法，装完药后最好采用黄泥堵塞或有现场钻孔的岩粉堵塞。当钻孔有水时，炸药先装入防水塑料袋扎好封口，在小心地装入钻孔中，避免岩划破塑料袋，然后用黄泥或岩粉堵塞好。
3）、起爆顺序和电爆网络
（1）起爆顺序：为了达到理想的爆破效果，爆破岩石集中，好装车，并力求周边坡的整齐，采用梯形起爆顺序。
（2）为了增加爆破自由面，提高爆破效果，根据现场开挖实际情况，先靠开挖外面一边往里推进的办法。布孔采用梅花形，因开挖深度一致，在布孔钻孔和装药时，施工技术员必须严格掌握好钻孔深度，计算装药量，以防事故发生
第六节 土方填筑工程
1、施工方法：
（1）测量：采用土工模铺筑后对填筑基面进行测量放样，将放样结果报监理工程师核准，根据监理工程师确定的填筑位置，实施测量放线，其精度要符合设计和规范要求。
（2）填筑试验：在填筑工程开工前，从取土场取有代表性的土样，按技术标准及规范、规程要求进行试验，测定其各项技术数据，将上述结果报监理工程师审批，以确保选用填筑土料符合设计和规范要求。
土方填筑前，选择500m2的试验场进行现场铺筑碾压试验，通过试验确定每层土料的松铺厚度、土料的最佳含水量、碾压设备组合方式、碾压遍数及碾压速度等工艺参数，并将结果报监理工程师批准，铺筑严格按照经试验确定并经监理工程师批准的施工工艺进行。
(3)填筑：先采用人工填筑。平整后采用蛙式打夯机夯实。夯实后做出标记，
避免漏夯。压实后的土料对此干密度进行检测。取样部位在填筑面上均匀分布，对检测结果做详细记录，并报监理工程师批准，检测合格后，再进行干砌石砌筑。
第七节：土工布铺设
1、施工程序
施工准备 清基 土工布铺设 验收
2、施工方法及质量控制措施
a、削坡和清基应符合设计要求，铺设前应将基面用挖除法平整，对个别低洼部分，应采用与基面相同的土料填平。
b、土工布铺设前应进行检测，经检测合格后方可使用，有扯裂、老化的土工布均不得使用。
c、土工布铺设时，自下游开始依次向上游侧进行。
d、土工布长边应顺渠道纵向人工铺设，并应避免张拉受力，折叠、打皱等情况发生。
e、土工布铺设完毕，应尽快铺碎石垫层。
第八节： 土工膜铺设施工工艺
本工程渠底采用铺设重500克/m2的二布一膜进行防渗处理，二布一膜上铺压50cm回填土土，工膜在渠底角处由齿脚混凝土或边墙混凝土镇压，保其稳定性。
1、土工膜其质量检测按照设计、规范规定要求进行检证测。土工膜设计尺寸为净尺寸，定货尺寸包括一定的褶皱量，现场施工按预留褶皱量进行。防渗土工膜在施工现场渠底面上拼焊进行拼焊，焊接边宽不大于10cm。
2、土工膜进场
（1）土工膜进货时必须有质量证明材料，同时检查其外观质量，包装质量，运输过程中是否有破损及土工膜厚度等，合格方可进货。
（2）进场妥善保管，及时取样进行复检，合格方可使用。
3、土工膜铺设
（1）土工膜铺设的程序图
土工膜出库→场内运输→土工膜下料→现场焊接→铺设
（2）场内运输
①运输过程中要特别注重包装，不用钉子带尖的木箱包装以免刺破土工膜。
②尽量减少装卸次数。
③运输过程中要遮盖，防止长时间暴晒，防止污染。
④运输过程中必须贴标签，注明土工膜类型、生产日期、重量、厚度等指标。
（3）下料
①根据结构物的尺寸、特点，合理划分其拼接位置，准确计算其分部尺寸（含搭接长度）形成下料单。
②严格按下料单下料，裁剪整齐，并编号合理堆放。
（4）拼接（焊接）
①土工膜的接头在施工前作工艺试验。试验前，向监理提交试验大纲，经批准后方可进行试验。试验完毕后，将试验成果报送监理人审批，说明迁定的施工工艺及相应的施工参数，经监理工程师批准后，才能进行施工。清理搭接面的灰尘、油污、保证搭接面洁净干燥。
②焊接后2小时内不准拉扯搭接面。
③土工膜应剪裁整齐,保证足够的拼接宽度.当施工中出现脱空、收缩起皱等鼓包现象时，应将其剔除后重新拼接。
④土工膜黏结好后，必须妥善保护，避免阳光直晒，以防受损。铺好的土工膜在24小时内在其上铺筑2.0cm的M10水泥砂浆进行保护,或采取其他保护措施,以防紫外线照射加速土工膜老化.
⑤焊接质量要保证，厂家焊接工序完成后，要进行质量检查，令其出具质量证明。
（5）、铺设
①清理干净找平层渠底底层面，洒水湿润其表面。
②铺设时由低向高，土工膜与基面贴紧平顺，顶部锚固长度处理牢固。
③铺设完精心保护，防止被风吹起，用砂袋压住，防止滑动。
④尽量缩短土工膜暴露时间，铺设后24小时内履盖回填土。
4、质量标准
（1）外观检查，土工膜没有针眼、疵点、厚薄不均匀，没有裂口、孔洞、裂缝或退化变质。
（2）试验检查：对每批进货的土工膜进行物理学性能、水力学性能和耐久性能抽检试验，达到合格。
（3）焊接质量合格，强度不低于母材的80%。
（4）基础面平整洁净，无尖角等杂物。
（5）铺设时土工膜与砂浆面压平贴紧，呈松驰状，以适应变形。
（6）焊接面平整，不准有起皱等扭曲、鼓包现象。保
展开阅读全文
浙ICP备2021020529号-1 | 浙B2-20240490
