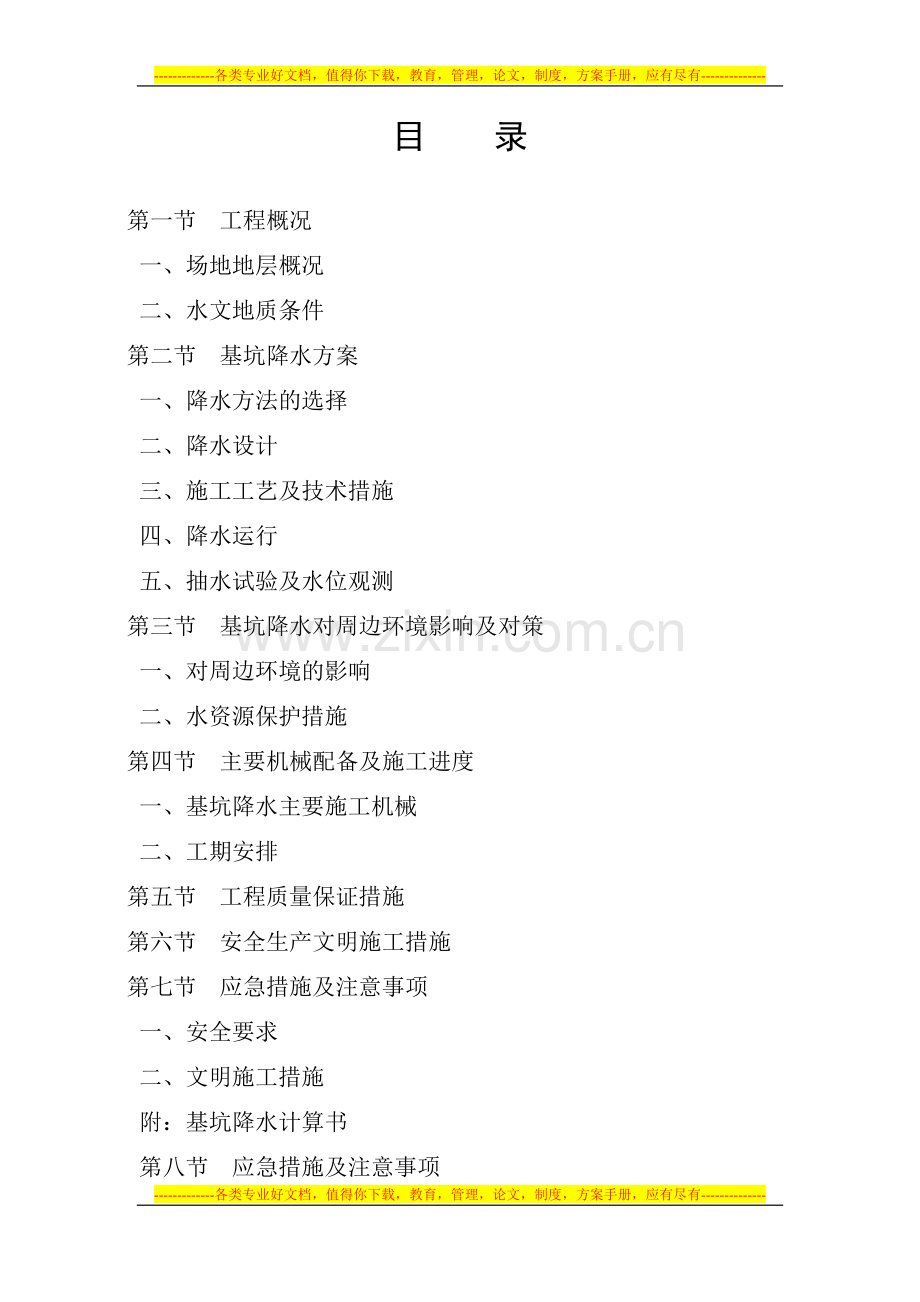

-各类专业好文档，值得你下载，教育，管理，论文，制度，方案手册，应有尽有-降水施工设计方案目 录第一节 工程概况一、场地地层概况二、水文地质条件第二节 基坑降水方案一、降水方法的选择二、降水设计三、施工工艺及技术措施四、降水运行五、抽水试验及水位观测第三节 基坑降水对周边环境影响及对策一、对周边环境的影响二、水资源保护措施第四节 主要机械配备及施工进度一、基坑降水主要施工机械二、工期安排第五节 工程质量保证措施第六节 安全生产文明施工措施第七节 应急措施及注意事项一、安全要求二、文明施工措施附：基坑降水计算书第八节 应急措施及注意事项第一节 编制依据1）、建筑与市场降水工程技术规范（JGJ/T111-98）2）、供水管井技术规范（GB50296-99）3）、水文地质钻探规程（DJ/T0148-94）4）、水文地质手册第二版（地质出版社）5）工程地质手册第三版（建筑工业出版社）6）、岩土工程勘察报告7）、已经批准的初步设计和施工图纸及资料第二节 工程概况现有布置降水井位，施工现场可做临时调整，即满足通信楼基础施工深度。现场与施工队伍积极配合，在保证施工队伍出土方便的情况下布置降水井。一、水文地质及工程地质条件 二、基层开挖及受地下水位影响情况 管线基坑开挖深度在地下水位以下，含水层富水性好，地下水将对基坑产生充水影响。 三、降水方案的选择 目前基坑开挖降水方法很多，有深井点降水，明排降水和轻型井点降水，根据本场地降水时间集中、离补给边界近、水位降深及排水量较大的特点，结合多年降水经验，采用深井点降水方法及明排方式降水，能够保证基坑开挖与基础施工正常进行的施工要求。第三节 降水施工方案一、降水设计施工方案 采用深井点降水方法进行降水，降深-5.0米，钻井间距为5-8米，沿基础两侧在保证不影响土建施工位置钻井。临时排水管线小于50米为乙方自行负责。降水井井深为13米，井径600，下入400钢筋笼，总计布降水井约为22-25眼。二、施工工艺及技术措施 1、施工工艺流程 准备工作钻机进场放线定位挖泥浆坑埋设护筒钻机就位钻进终孔下井管填滤料封井洗井合理安排排水管及电缆下泵抽水记录。 2、技术措施 （1）凿井：采用泵吸收反循环钻机，自造浆护壁。钻进前测量好钻具总长，控制钻进深度，钻进中对地层要分层描述，确定降水含水层的确切层位和岩性。终孔深度达到后，即可清洗，调浆宜慢，清孔后泥浆比重1.10左右，孔底残土10cm。 （2）下井管：按设计井深事先将井管排列、组合，下管时所有深井的底部按标高严格控制。井管应平稳入孔、接头要按牢固，以免脱落；过滤器包好井底布、孔隙均匀，下管要准确到位，自然落下，不可强力下压，以免损坏过滤结构。下好井管好，把井管居中固定。 （3）填滤料：要从井孔四周均匀回填，防止井管挤偏。填砾达到要求深度后停止。 （4）封井：为了防止上部泥浆及降水直接渗入砾料内影响成井质量，等填砾结束20分钟后，上部填粘土。 （5）洗井：要求至少2个台班，确保洗井质量，直至井内出清水，基本不含砂，出水量大，井底沉砂不大于20cm。 (6)合理安排排水及电缆电路：各井排水管和电缆应一齐铺设，排水要畅通无阻，就近排放，连接合理，采用分管方式，排入排水沟内，电缆应绝缘有一定抗拉、抗压强度。 （7）下泵试抽：洗井结束后，待水位恢复可按设计下泵，下入深度宜在滤水管下半部位置，然后根据出水量及降深调至泵位置，直至达到降水要求。 三、降水运行 1、可采用分次降水，即边打井边洗井边抽水，用调整泵深来调整控制降水深度，以使水位缓绘平稳下降，因剧烈水位下降会增加沉降量。 2、严禁挖土机、吊车等设备撞击进管。 3、井管口有保护措施，防止杂物掉入井内。 4、降水井要保证昼夜连续运转，防止因停泵使水位上升，造成“涌槽”事故。 5、防水做好，底板做完后，建筑物荷载大于地下水顶托力时，降水即可逐步停止运行直至水位稳定。 6、基坑内的降水井停后把潜水泵取出，以便甲方采取措施，进行回填处理。 四、水位观测 受场地条件及经济条件限制不单独布设观测井点，可借用附近的降水井作为观测井点或运行时选择代表性降水井定时关停，测量水位下降情况。井点开挖后即对地下水位进行全面的观测记录，以便随时获得水位降落信息。降水运行时，做好水位观测记录，记录一式叁位，甲、乙双方及监理单位各一份，为了取得下降水位深数据，可采用单井临时停泵的方法进行测量。第四节 基坑降水对周边环境影响及对策一、基坑降水对周边环境影响及对策 降水设计应考虑对周边环境的影响问题，影响的因此主要是对地基土的破坏问题，降水时应保证地基土的结构不受破坏。深井点降水技术主要特征是抽水不抽砂，不扰动原始地层结构。 为了将降水对周边环境的影响减到最小程度，在开挖基坑边坡稳定的前提下，采取如下对策： 1、降水井抽水含砂量符合国家有关规范要求。 2、成井时，滤水管外填细质砾料保持砂层不与滤水管直接接触，防止细砂土地基受到破坏。 3、限定单泵出水量，防止因出水量过大，地下水流速过急，带动细砂涌入井内，造成地基层破坏。 4、在保证地下水降深设计值前提下，尽量减少抽水量，即用最小的由水量达到降水要求。 二、水资源保护措施 1、对本工程进行精心设计，施工中排水量达到基抗开挖和基础施工要求即可，尽量减少地下水排水量。 2、打井原土自造泥浆护壁，不得使用化学剂。 3、封井应使用原砂土或其它无污染材料回填，避免造成地下水及土层污染。第五节 主要机械设备及施工进度一、基坑降水主要施工机械 1、投入钻机2台，采用泵吸式反循环100型钻机。 2、潜水泵30台，明排污水泵20台。 3、运输车辆1台。4、吊车1台。二、工期安排： 1、前期准备：包括现场井位确定、钻机进场、材料进场、挖泥浆坑，工程成井时间约为 天左右（保证施工现场通畅）。 2、降水井点施工包括抽水试验、水井施工、送电线路及排管线辅设等。 3、降水运行： 运行工期，按甲方要求安排。第六节 工程质量保证措施加强科学管理，开工前对全体职工进行技术质量交底，确保合同内容全面按期完成，全面贯彻质量标准，确保达到质量目标。 1、打井前要摸清地下障碍物情况，以保证施工质量。 2、专人负责进料，确保井壁管、过滤管、围填砂、粘土等材料的质量。 3、进行测量放线，进出场、定位、埋设护孔管，由甲方提供“三通一平”，钻机进场。钻进井位双方按设计方案校核井位，保证钻机移到位，基础牢固平稳，各项准备工作就绪，井管、砂料到位，埋设护孔管要求垂直，护孔管尽可能进入原状土层内20-50cm，外围用粘土填实，保证泥浆返出孔外，孔斜误差不超过1%。 保证成井质量，井孔直径、井深不得偏小。 4、滤料要符合要求，水泥（屑）量小于5%。 5、管井降水井，排水含砂量不大于1/20000。 6、降水井运行期间，必须保证现场连续供电。 7、降水运行期间，值班人员不得擅自离开现场，应定期检查井的出水量大小、出砂量情况、电气设备和泵的情况。 8、遵守值班制度，夜班值班人员不得睡觉。第七节 安全生产文明施工措施一、安全要求 参加该工程施工的全体职工积极努力，克服各方面困难，建立健全施工现场安全管理体系，由项目经理负责，现场负责人具体负责，现场设专职安全员一名，负责监督施工现场和施工过程中的安全，发现安全问题，及时处理解决，杜绝各种隐患。严格执行国家制定的有关施工安全技术操作规程，按照保质保量完成水井施工任务。 1、施工机械安全防护 （1）各种机械设备的操作人员，都必须经过专业与安全技术培训，经有关部门考核合格方准上岗，严禁无证人员操作。 （2）各种机械操作人员，必须懂得所操作机械的性能、安全装置。熟悉安全操作规程，能排除一般故障和日常维护保养。（3）工作时，操作人员必须穿载好防护用品，集中思想、服从指挥、谨慎操作，不得擅自职守或机械随意交给他人操作。 （4）交付现场使用的机械设备，必须性能良发了，防护装置齐全，生产及安全所需备品配套，并经设备部门和现场负责人认可，方能使用。 （5）机械设备进入作业点，单位工程负责人应向操作人员进行作业任务和安全技术措施的详细交底。 2、现场用电一般规定： （1）必须建立健全电气安全管理制度和各级岗位责任制，应加强施工现场的各类电气设备和线路管理。技术部门和安全部门负责监督检查。现场的值班与维修电工应负责管辖电气设备及线路的正常运行。 （2）照明灯的相线应经开关控制，不得将相线直接引入。 （3）施工现场临时用电输电干线，采用电缆埋地或局部架设。 （4）发生电气事故，必须认真查处，并立即采取有效的防范措施，及时按事故报告规程上报。 3、配电箱安全要求： （1）施工现场配电系统应设置室外配电箱和分配电箱分级供电，各级配电装置的容量应与实际负载匹配。 （2）各级配电箱中使用的各种电气元件和漏电保护器应符合国家质量要求。 （3）漏电保护器应严格按产品说明书使用，并定期进行试验和作好运行记录。 （4）每台用电设备应有专用的开关。 二、文明施工措施 贯彻文明施工的要求，推行现代管理方法，科学组织施工，做好施工现场的各项管理工作。 1、按照现场条件及甲方要求堆放材料和机具设备，不得侵占场内道路及安全防护等设施。 2、施工现场的主要管理人员在施工现场应当佩带证明其身份的证卡。 3、施工现场的各种安全设施和劳动保护器具，必须定期进行检查和维护，及时消除隐患，保证其安全有效。 4、职工生活设施符合卫生、通风、照明等要求，职工的膳食、饮水供应应当符合卫生要求。 5、做好施工现场安全保卫工作，采取必要的防盗措施，非施工人员不得擅自进入降水施工现场。 6、严格依照中华人民共和国消防条例的规定，在施工现场建立和执行防火管理制度，设置符合消防要求的消防设施。 7、搞好公共关系的协调工作，为最大限度地减少施工对周围环境的影响，由专人负责公共关系的协调工作，随时听取有关方面对我方施工匠意见和建议，满足有关部门的要求，使工程能顺利进行。第八节 应急措施及注意事项1、为防止停电水井停泵使水位上升带来场地淹没事故，现场应备用电源并随时启动备用电源，保证其能正常运转。 2、如雨季施工，防止降雨过大致使地下水位上升过快，场地降水井抽水量不能满足水位降水要求时，应根据实际情况，采取增加降水井方法加以解决。 3、若出现其它不可预见或不可抗力因素，应根据实际情况采取相应补救措施，以减少甲方不必要的支出。 采用大井计算基坑涌水量，降深-3.54.5米 1、计算公式 降深S=6.5米 含水层厚度H=7.0米 渗透系数K=50m/d 基坑等效半径： r=（a+b）0.29=（105+50）0.29=45降水影响半径 基坑涌水量计算的参数确定。 降水深度（S）的确定。根据延吉市地下水动态观测资料，水位年幅度变化一般在0.5-1m左右，拟建基础埋深为-9.0m，含水层有效带厚度（H）。 渗透系数（K）根据抽水试验资料及以往的降水经验，取值为50m/d。2、降水周期为整个基础施工期为 天。 3、同时施工时应为钻机留出作业面。 4、降水采用分段降水最大用电量为200KW。 5、降水井钢筋笼制作由14钢筋做圈骨架，骨架间隔0.5m，用12钢筋连接，长度为8.5米，周围用12根钢筋焊接，空隙用竹板填充，用30目尼绒筛网包裹，12号铁线绕丝。 6、降水井施工所发生的残土的恢复归甲方。投入主要施工机械设备表序号机械设备名称型号规格数量备注1泵吸式反循环钻机100型2台2潜水泵40T/h30台3明排污水泵20T/h30台4运输车辆1台5吊车1台-各类专业好文档，值得你下载，教育，管理，论文，制度，方案手册，应有尽有-
