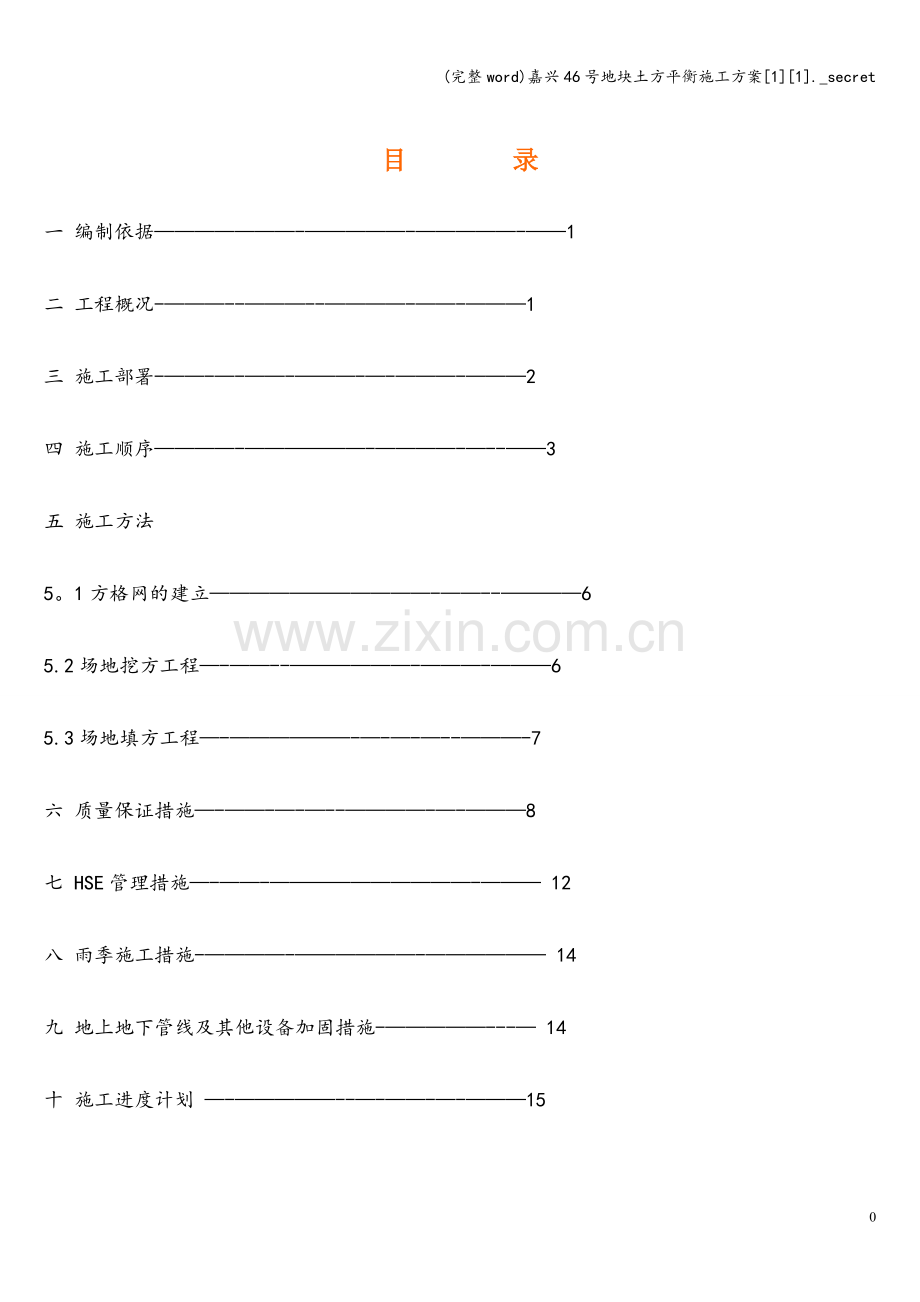

目 录

一 编制依据———————-—————-—————-——1

二 工程概况-———--———--————-——-———1

三 施工部署-——-—-——-———-—-———-———2

四 施工顺序————-——————-————-—--——3

五 施工方法

5。1方格网的建立———————————-——--————6

5.2场地挖方工程—-——--——————-———-———6

5.3场地填方工程—-——————-—-—-—--———-7

六 质量保证措施—-——-—-—--————-—-———8

七 HSE管理措施—-——-——————————-——— 12

八 雨季施工措施-————-——————-—————— 14

九 地上地下管线及其他设备加固措施-—————---— 14

十 施工进度计划 —-—————--—-——-—-———15

嘉兴46号地块秀湖花苑高层公寓
土 方 平 衡 施 工 方 案

一 编制依据
1.1 嘉兴万科高层公寓施工组织总设计
1.2 GB50202—2002 《建筑地基基础施工质量验收规范》
1。3 GBJ201—83 《土方与爆破工程施工及验收规范》
1.4 GBJ301—88 《建筑工程质量检验统一标准》
1。5 施工图 《建筑总平面土方平衡》及《46#地块总体布置及现状地形图》
二 工程概况
本工程地处嘉兴秀洲新区,秀洲大道东侧，成秀路南侧，东港路西侧，木桥港路北侧地块，规划总用地面积为85286m2。地势整体比较平坦,场地整体标高平衡在绝对高层3.5米左右.原耕植土面标高为1.9米,由于人为的因素，在该区域堆置了大量的土方,后经机械整平.该工程土方平衡范围广，工程量大。
2.1 主要工程量统计
项 目
多层房号基础土方
高层房号基础土方
地下车库部分
场地内平整土 方
高层公寓基槽挖方
房号及车库部位填 方
土 方
外 运
工程量
8500m3
11600m3
110000m3
119367m3
130100m3
15600m3
130100m3

2。2 地质情况
序号
地 层 名 称
层 底 埋 深(m)
1
粉 土
2.80—9.05
2
粉质粘土
2。80—7.70
3
中 细 砂
2。80-7.70
4
粗 砂
4.20-5。30
5
粉质粘土
7.60-9。00
6
含碎石粉质粘土
0。60-4.70
7
风化片麻石
0.40—4.10

2。3 水文条件
序号
项 目 名 称
水 文 情 况
1
场区地下净水位
绝对标高8.98—13。00m
2
厂区水位现状
东北部普见地下水,稳定地下水埋深3.50—6.50m
3
最高潮水位
50年洪水位绝对标高19.256m
2.4 交通条件
施工现场距离西侧秀洲大道路主干道路距离约11～23m，东侧东港路距离约9。7~19.5m,北侧成秀路距离约为10.7~17。8m。根据目前的施工现场状况，提前申请了多个出入口(具体位置详见总平图），用以满足生产需求。土方车辆需根据平衡顺序和现场地势情况修筑临时通行道路。

三 施工部署
3。1 组织管理机构

项目经理

项目总工
生产经理

质量工程师
技术工程师
工程师
区域责任工程师

兼职安全员
施工队长
兼职质量员
技术员

各班组长
各班组长
各班组长
各班组长

施工组织管理机构图
3.2 施工准备
3.2.1 技术准备
施工前应做好各项技术工作：施工方案的编制与审批；场区测量控制桩的建立与验收;组织技术人员和施工人员勘踏现场，熟悉周围环境，了解地势情况;学习施工图纸、操作规程和工艺标准；委托当地试验机构，核验资质、考察实力并报监理公司通过。
3.2.2 人员配备
序 号
配 备 人 员
施 工 区 段
挖 方 区
填 方 区
1
区域责任工程师
1
1
2
技术工程师
1
3
HSE(健康、安全、环保）工程师
1
4
1(兼职）
1(兼职）
5
质量工程师
1
6
1（兼职）
1（兼职）
7
测量人员
1
1
8
电 工
2
9
司 机
50
10
其他工人
20

3.2.3 施工机具机械配备一览表

序号
设 备 名 称
规 格 型 号
单 位
数 量
1
全站仪

台
1
2
经纬仪
J2
台
2
3
水准仪
DS3
台
2
4
钢 尺
50m
把
2
5
钢 尺
5m
把
10
6
环 刀

个
5
7
小型轻便触探仪

套
1
8
反铲式挖掘机
1.0m3
台
8
9
推土机
T70B
台
4
10
装载机
Z50
台
2
11
自卸汽车
20T
辆
25
12
振动碾压机
10-15T
台
2
13
污水泵(潜水泵）
4”
台
8

四 施工顺序
4.1 平衡原则
先施工区域先平衡，后施工区域做补充；先低洼地段处理，后高处范围调配；最大限度地减少土方来回调运概率,降低成本消耗，满足工期要求;并尽早创造结构施工条件。
4。2 总体思路
本工程土方程量大，场地比较狭小,工期很紧等诸多不利因素,需要综合全面考虑，协调施工。
将整个场区分为A、B、C、D四区（A区为二层框架；B区为示范区9#房及地下车库；C区为1＃、2＃、5#、6＃房及地下车库；D区为3＃、4#房及地下车库)。先从A（示范区二层结构）第一次取土8500m3（至标高—2。10m），全部外运。
B区土方量相对较大，约3。5万方，该区域的土方全部外运.
C区土方量最大，受业主示范区提前开放的影响，秀洲大道一侧需要全封闭施工，秀洲大道、成秀路一侧则在示范区开放之前,全面铺装绿化，这为施工限制了一定的条件，以后该部位的上部结构需要和一标段协商通道施工。
D区的土方量比C区稍少，由于受业主销售时间节点的需要，该区域的所有土方也全部外运.如果，A区速度可以的话，在C区土方外运的同时，可以同时回填A区周边的基础土方;B区速度可以的话,在D区土方外运的同时,可以同时回填B区周边的基础土方，避免来回捣运。

4.3 土方平衡施工顺序及挖填关系指示图

A：示范区10#~13#房

全部外运
8500m3
35000m3
B：示范区9＃房及地下车库

C：1＃、2#、5＃、6#房及地下车库

弃土区、回填部分至A区
42000m3

大部分外运、回填部分至B 区
D：3＃、4＃房及地下车库
35000m3

土方平衡顺序及挖填关系指示图

五 施工方法
5。1 方格网的建立
土方平衡前，应按现场平面图进行测量定位，定出主要控制基点。平衡时分区段建立10*10m平面方格网(临时）,每方格网内测定1个标高点，计算其算术平均值,作为每方格内的自然地坪标高.
在现场施工区域范围内，按每50m范围设立高程网点,以控制土方平衡标高。
土方施工过程中,应及时定出主要建构筑物的位置,确定基槽开挖情况,为跟踪土方调配提供动态依据。

5。2 场地挖方工程
5。2.1 本施工现场为文明施工场所,要求其围挡封闭作业；而业主则要求围挡的围墙为永久性围墙，这给本已狭小的施工现场带来了更大的难度.受打桩及秀洲路一侧自来水管的影响，在先前的开挖阶段无法做到，这些工作的完善在基础全部结束了才能够真正地体现。
5.2.2 挖土方法
采用反铲式挖掘机分层分段依次挖方，装载机、推土机配合，自卸汽车外运或局部回填，施工前应编制相应的施工方案，经公司总工审批后，报监理审核签字同意后，方可落实作业.
5。2.3 放坡要求
根据地质报告内容并结合现场实际情况,该施工总体范围稳定性还算可以，在作业区域的现场自然标高(-0。7～-1.5米处）范围内有粉质砂土层，且泌水性相对较高.挖方深度按围护图纸的要求,均采用放坡系数1：1;而局部受施工作业面影响的地方，则穿越土层双面对拉钢管的形式。大部分的周围边坡，均采用土钉墙;只有的会所周边，由于受地下车库距离较近的影响，则在其周围增加了一道竖向锚杆桩加注浆的工艺，具体详见围护方案图纸。
会所绝对3。7m
2.5m

会 所

设计相对标高—6。65m
0。8*0.5m临时截洪沟

5。2.4 标高控制
土方开挖设立专人进行测量，控制标高。当挖至距要求标高500左右，测量人员按每5—10m打上标高控制桩。作业人员应严格控制好地面标高,避免高低不平。
5。2.5 场地排水
场地排水坡度不小于0.2％，土方挖至标高后，应用人工修理排水沟250＊250，并在35左右一区设置600*600＊600集水井。开挖场地沿拟建临时施工道路边做排水沟，平面雨水排至排水沟，经过沉淀池沉淀后流出场区。

在建构筑物基槽土方开挖时，应沿四周设立排水沟，排至集水井，由潜水泵抽出场外.
现场排水应连续畅通，保证场区及沟槽不积水。
5。2。6 挖方时应区别淤泥、杂土、建筑垃圾等不利于回填土料，选择良好原土进行场地填土。

5。3 场地填方工程
5.3.1 施工工艺流程
基底清理（处理） 检验基土 原土碾压 分段分层铺土
分层铺土、分层碾压循环操作

分段分层碾压密实 检验试验土方干容重 修整找平 验 收

5。3.2 基底处理
5.3。2。1土方回填前，应对所填范围基底进行处理，并经监理隐蔽验收合格后方可进行。
5.3。2。2 基底上的树墩、禾苗、杂草应彻底拔除。
5.3.2。3 对于种植土、松土采用机械碾压密实。
5。3.2.4在农田、沟渠和池塘填方前，应根据实际情况采用排水疏干、挖除淤泥或抛填块石、沙砾、矿渣等方法处理合格后再行填土。
5。3.2。5 对表面湿润,不利于及时回填的部位，应晾晒干燥.
5。3.3 土质要求
5。3。3.1 淤泥和淤泥土质、橡皮土及含盐植物根茎不得用做回填土。
5.3。3.2 回填土方应手捏成团、落地开花为宜。
5.3。3.3回填土中不得含有砖头、瓦块等建筑垃圾。
5.3。4 填土方法
5。3。4.1 填方应从低处开始，由下而上水平分层铺填碾压。本工程在填方时,在厂区北侧应按80m长*15m宽方向有规律前进;B区水池周围应对称分区分块进行，切忌随意填方。

5.3。4.2 采用自卸汽车推土机填方，碾压机碾压。每层铺土300-400（振动平碾铺土厚度可控制在600左右），每层压实6-8遍.
5.3.4.3 填土可用汽车行使做部分压实工作，再用推土机来回行使找平碾压，履带应重叠一半；平整后用8—15T重的振动平碾，且先静压后振压。推土机及碾压机械压实行使速度2KM /h。
5。3.4。4 填筑土方应距离拟建距离5m以上,并形成自然坡度，再用小型推土机并由人工配合夯填密实。填土边缘应拉线修理整齐。
5。3.4。5 在地形起伏之处，应做好接茬,并修筑1:2阶梯形边坡，每步台阶高500，宽1000；分段填筑时，每层接茬处应做成大于1：1.5的斜坡，碾迹重迹0.5—1.0m，上下错缝,距离不小于1.0m。
5。3.4.6 对于挖方工程的槽底也应开挖出工作面及车辆循环道路（垫层边线外不小于5m).
5.3。4.7施工时候应测定土的含水率，填土压实应控制在土的最优含水率内。当土料含水量过大，可采用翻松晾干、风干和换土。
5.3.5 检验试验
本工程填土要求压实系数大于0。95.
采用环刀方法取样，场地填方按400-900m2取样一组,取样部位为每层压实后的下半部.必要时可采用小型轻便触探仪进行测试。
填土压实后的干容重，应有95%以上符合要求，其余5％的最低值与设计值的差不大于0.08g / cm3，且不应集中。
5.3.6 应注意的质量问题
5.3.6。1 回填土中不得含有大块、垃圾等杂物，基底应清理干净，回填前应检查合格。
5。2.6.2 碾压时，碾迹应相互搭接，防止漏压；分段填方时，每层接缝处应处理到位。
5.3。6。3 填土应选用透水性较好的土方或在粘土中掺入砂石做填料。
5.3。6.4 回填每层应测定夯实后的干土重力密度，检验其压实系数和压实范围，符合设计要求并经监理验收合格后方能铺摊上层土.
5.3.6.5 注意边缘、角落部位的土方压实质量.

六 质量保证措施

6.1质量保证体系

业 主

监理公司

质检站

ISO9002质量体系
公司总部
项目经理

总工程师

生产经理

区域责任工 程 师
区域责任工 程 师

劳务分包商
劳务分包商

兼职质量员
兼职质量员

施工班组
施工班组

作业人员
作业人员

质量保证管理体系图

6。2 质量控制程序图
施工准备

作业人员
施工方案
监理审批 图纸学习、操作
规程和质量标准

机械设备
坐标高程控制网
验收确认 检 修
进场验收

项目经理三级教育
技术人员书面交底

技术交底

HSE工程师安全文明交底
区域责任工程师口头交底

基底处理
范围控制

基底检查
标高控制
工序操作

隐蔽验收
填 方
余土外运 方
挖 方

安全文明
安全文明

分阶段范围控制
边坡支护

碾压密实
现场排水

每层土抽样试验
质量评定

执行标准

标高控制

不合格返工

试验报告
自检记录

资 料 汇 总

隐蔽验收
质量评定

竣工图
施工日志

其他资料
方案、交底

验 收

土方平衡工程质量控制程序图
6。3 质量监控点

序号
质量控制点
监 控 内 容
1
测量定位
方格网设置情况、坐标高程点，过程检查
2
范围控制
挖填方局部范围，各建构筑物基槽界限
3
标高控制
挖填方局部范围，设计地坪标高，排水坡度或平整度
4
基底检查
回填基底积水、地表水、淤泥、原土情况，各类杂物
5
回填检查
按顺序回填，土质,每层填土厚度，碾压密度，接茬处理
6
内业资料
自评、质检、隐蔽、试验、交底同步进行

6.4 主要质量措施
6。4。1 做好方案交底、技术交底工作，不明确不得施工。
6.4。2 严格质量检验程序，执行自检—互检—专职检——监理（甲方）检和质量“一票否决”制度，做到上道工序未检查或检查不合格,不允许下道工序施工.
6。4。3 夜间施工时,应合理安排施工项目，防止超挖或铺填超厚.
6.4。4土方施工中,应经常测量和校核其平面位置、水平标高和边坡坡度，防止开挖表面高低悬殊大；平面控制桩和水准点也应定期复测和检查。
6.4。5填土料的土质情况、填土区段搭接、土层碾压密实与抽样试验是重点,应特别重视.

6。5 交工资料
6.5.1 测量定位及方格网设置、高程控制图（可分阶段)
6.5。2 场区回填（隐蔽）检查记录；
6.5。3 设计变更和补充设计的图纸和文件；
6。5.4 工程交接记录；
6.5.5 土方试验记录；
6.5。6 隐蔽工程验收记录；
6.5.6 质量检查和验收记录；
6。5.7 永久性控制桩和控制点测量成果
6。5.8 施工记录;

七 HSE（健康、安全、环保）管理措施

7.1 SHE管理网络

项目经理

生产经理

HSE工程师

项目总工

区域责任工程师
区域责任工程师

施工队长
施工队长

兼职安全员
兼职安全员

作业人员
作业人员

HSE 管 理 网 络 图

7.2 安全文明管理措施
7.2。1 施工人员进场后,必须接受中建总公司北方公司组织的三级安全教育并考试合格,施工前接受安全技术交底。在施工过程中,坚决贯彻执行“安全第一，预防为主”的指导思想，保证安全和身心健康，保证附近环境不被破坏。
7。2.2 司机、电工、电气焊工、架子工等特殊工种必须持证上岗,并年检合格，非特殊工种人员严禁从事特殊作业。
7.2.3 夜间施工,应根据需要安设照明设施，保证施工场区照明充分。在危险地段应设置明显警示标志牌。
7.2.4 每班工作前，设备人员应认真检查设施情况并进行空运转，保证安全运行。机械设备做到专人专机。
7。2。5 场区行人应按指定线路行走，注意力集中,以防车辆伤人。
7.2.6 操作中进铲不应过深,提斗不应过猛；不得在输电线路2m范围内工作.
7.2。7 车辆行使道路应检视，如地基过差应采取加固措施,防止翻车。
7。2.8 所有人员进入施工现场都必须戴好安全帽；配合挖掘机的作业人员不准在回转半径下工作。
7.2。9 挖土时，应注意土壁的稳定性，发现有裂纹及倾斜可能时，人员应及时疏散，并妥善处理。
7.2。10 向汽车上卸土,应待车子停稳后进行,并鸣笛示意。禁止铲斗从汽车驾驶室上越过.
7.2。11 电气线路必须按临时用电施工规范进行布设，箱柜标准规范、一机一闸一漏保，并做到班前班后检查记录。
7.2。12 使用打夯机时，施工人员应戴绝缘橡胶手套。往返电缆专人拉牵。
7。2。13 在挖方边坡上倒堆土或材料及移动施工机械时，应与挖方边缘保持2m以上距离，以保证边坡和土壁稳定。
7。2.14 严禁施工人员酒后操作,疲劳驾驶。
7。2.15 在挖方、填方区域设立专人指挥倒土和卸土。
7。2.16 在形成较大高差的开挖范围，应先围护后施工；采用红白道钢管栏杆，立杆间距1.5m，高1。2m。
7。2.17 施工中还应加强环境保护，做到施工不扰民。在车辆行使灰尘道路上，派专人洒水，车辆在驶入城市水泥干道前应清理轮胎上泥土。
7.3施工风险分析

序号
工作内容
可 能 的
危害或损失
严重
性
可能性
风险
值

对 危 害 的 控 制 方 法
剩余危险
1
挖
土
方
机械伤人
3
1
3
进场戴好安全帽、注意车行路线，专人指挥
无
环境污染
1
3
3
容易起灰尘的道路派专人洒水
无
机械事故
3
1
3
班前检查，严格操作规程
无
人员摔伤
2
3
6
先围护后施工，坑壁设置防护栏杆，设立警示标志，夜间照明充分
无
破坏地上
地下设施
2
2
4
提前交底并设立明显标志，专人看管
无
2
填
土
方
机械伤人
3
1
3
进场戴好安全帽、注意车行路线，专人指挥
无
环境污染
1
3
3

无
破坏地上
地下设施
2
2
4
提前交底并设立明显标志，专人看管
无
3
电气作 业
触电伤亡
引起火灾
3
2
6
班前班后雨后检查,漏电灵敏，非电气专业人员禁止一切电气作业，线路布设符合规范要求
无
可能性分为:1-事故可能发生;2—事故可能发生但不经常发生；3-事故很可能发生
严重性分为：1—对人员造成不会影响的微小伤害；2-可能导致轻伤、对健康有轻微伤害、有较小的财产经济损失、轻微污染；3—可能导致死亡、重伤、严重危害健康、重大财产经济损失、严重污染环境。
风险值= 可能性值 ＊ 严重性值
风险值:9、6高度危险，3、4中度危险，1、2低度危险。
八 雨季施工措施
8。1 开挖土方应注意边坡稳定，必要时候应适当放缓坡度或设置支撑,并加强对边坡和支撑的检查。
8。2 因土方平衡正值雨季,应做好地面截水疏水、排洪与坑内抽水、排水工作.施工平面应形成1-1。5%的排水坡度，保证水流畅通；周边设立1.0＊0。5m排水沟，将平面雨水排出至甲方指定区域。在基坑的四周工作面外做排水沟，排水沟宽0。3m、深0.3m，坡度0.3-0.5％,坡向集水坑，积水采用4"污水泵(潜水泵）抽出。
8。3 雨后施工，应分专业对临时道路、机械设备、电气设施、临边防护等进行全面检查，合格后方可进行.
8.4 雨期施工的工作面不宜过大,不得大范围全面进行,应按照平衡顺序逐段、逐片分期进行.
8。5 项目部成立以项目经理为第一责任人的防汛领导小组，制定防汛计划和预案措施。
8.6 雨季施工,应保证现场运输道路畅通，道路路面应根据需要加铺炉渣、砂砾或其他防滑材料，必要时根据需要加固路基.
8.7 填方施工中，填土、运土、铺填、压实等各道工序应连续进行，雨期应及时压完已填土层或将表面压光,并作成一定坡度，以利于排除雨水。
8.6 加强天气预报工作，设立天气预报员，及时收听和发布天气情况，防止暴雨突然袭击。现场施工负责人应按照天气变化，灵活调整施工计划,合理安排当日工作。

九 地下地上管线及其他设备加固措施
9.1 土方开挖前，应以书面形式通知甲方、监理及市政有关部门，了解施工区域内地下地上管线、电缆线路，地上设施等情况,制定相应的施工措施。
9.2 施工前应以书面形式向有关作业人员做好土方施工安全、技术交底，详细地上地下管线和设施加固方案和安全规程,施工期间派专人监护执行。
9。3 遇有管道、电缆、文物、古墓等国家财产，应立即停止施工，及时与有关部门取得联系,并做好现场保护工作。任何人不得擅自处理。
9.4 在建构筑物、道路或管线等附近进行土方作业时，应慎重进行，必要时增加临时支撑件，以防止发生下沉或变形。本工程施工区域尚有很多架空电缆电线，施工中应特加小心，防止机械碰撞接触。
9。4 地上管线、井、电气设施及测量用的永久性标桩等应加强防护，避免破坏或出现不安全隐患。地上以钢管脚手架进行加固，地下以打木护桩及地面标记为主。
9。5 因该场区周围农田、树木很多，施工前要明确可开挖范围，避免与当地居民发生冲突。施工期间还应保护好临近农林设施.

十 施工进度计划

序

号
项 目

名 称
工程量
2011年6月
2011年7月

备 注
单位
数
量
5
10
15
20
25
31
5
10
15
20
25
1
准 备
项
1

2
挖 方
M3
130100

3
填 方
M3
15600

4
外 运
M3
114000

4
其 他
项
1

14
