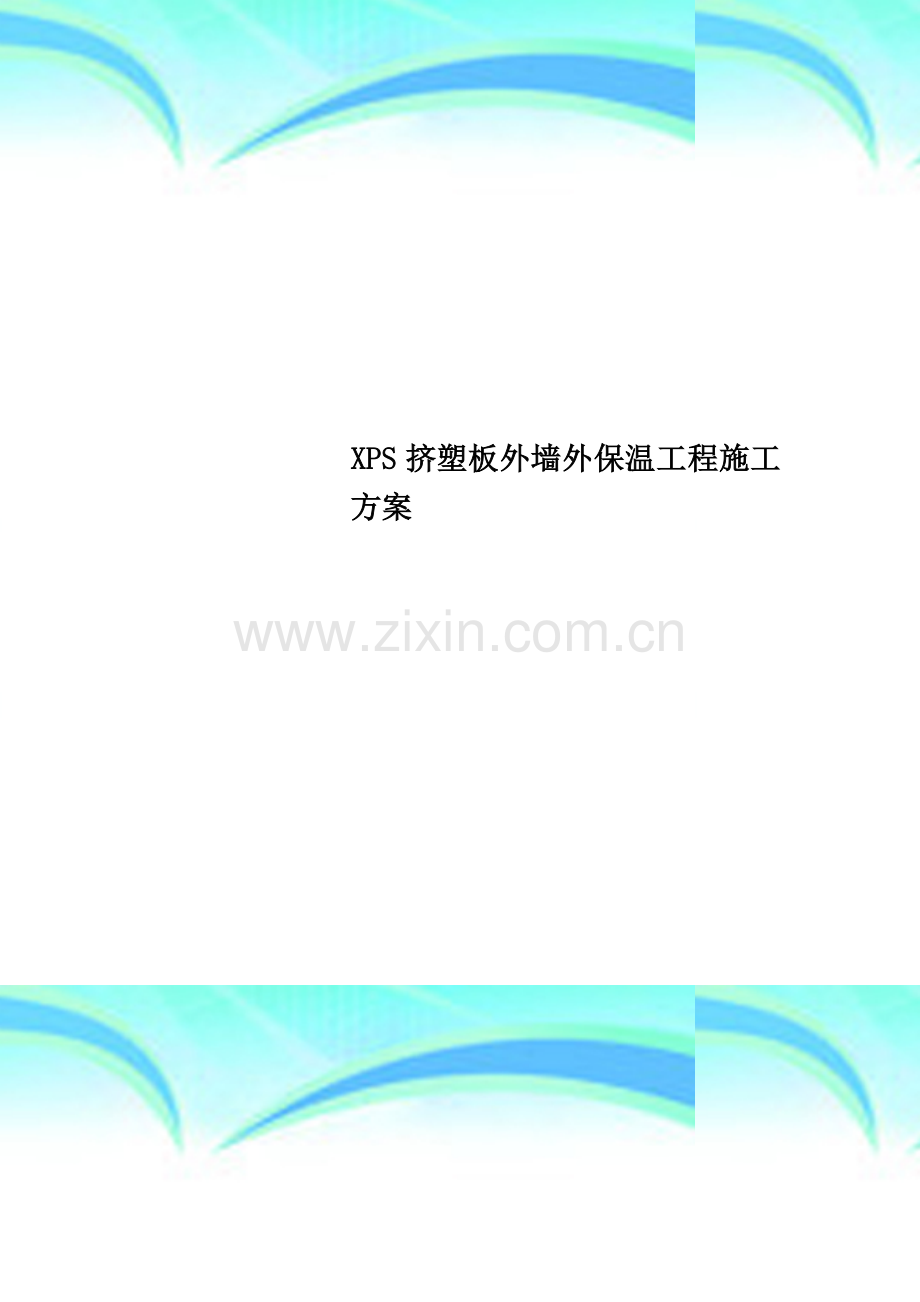

XPS挤塑板外墙外保温工程施工方案.doc

XPS挤塑板外墙外保温工程施工方案 作者： 日期：13 个人收集整理 勿做商业用途薄抹灰保温系统施工方案河南顺达防水保温工程有限公司 目 录一、编制依据二、工程概况三、外墙外保温施工工艺四、后期维修五、质量标准六、质量保证措施七、安全、文明施工措施一、编制依据1、编制依据1.1、定型图：外墙外保温建筑构造（一) 02J1211外墙外保温构造 05YJ37建筑构造通用图集（第2版） 88J2-91。2、公司ISO9000质量手册。2、执行规范建筑节能工程施工质量验收规范 GB504112007外墙外保温工程技术规程 JGJ1442004外墙外保温工程技术规程 DBJ01/50-2002建筑工程质量检查评定统一标准 GB503002001建筑工程饰面面砖粘结强度检验标准 JGJ110-1997建筑工程质量检查评定标准 GB/T503752006建筑施工安全检查标准 JGJ59-99建设工程施工现场供用电安全规范 GB50194-93施工现场临时用电安全技术规范 JGJ46-2005其他相关的规范、标准、规程等。二、工程概况工程名称：三门峡市邮政局小区4住宅楼 建设地点:河南省三门峡市建设单位：河南省立奇置业有限公司监理单位：河南省万安建设监理有限公司施工单位：中建七局第四建筑有限公司三、板薄抹灰保温系统施工工艺1、施工做法 挤塑板板薄抹灰保温系统,外墙饰面为涂料。是以挤塑板板为保温材料，耐碱玻纤网格布为增强材料(外墙为瓷砖的用镀锌网作为增强材料），外墙外保温专用粘结砂浆和外墙外保温专用抹面砂浆作面层的建筑外墙外保温体系的施工标准和验收标准。该外墙外保温体系基本构造见表1： 表1 外墙外保温基本构造外墙外保温作法构造示意图粘结层保温层保护层外饰面钢筋混凝土墙、砌块墙、粘土砖墙等外保温粘结砂浆挤塑板耐碱玻纤网格布（镀锌网)，35mm外保温用抹面砂浆涂料(瓷砖)2、施工条件 外墙外门窗口施工及验收完毕，基层达到建筑工程质量检验评定标准的要求.门窗边框与墙体连接应预留出外保温层的厚度。 外墙面上的雨水管卡，预埋铁件等提前安装完毕，并预留保温的厚度。施工用吊篮或脚手架搭设牢固，安全检验合格。 施工现场环境温度和基层墙体表面温度连续24h中的最低温度不应低于5，风力不大于5级.严禁雨天施工.雨季应做好防雨措施，防止雨水冲刷墙面。 施工时，应避免阳光曝晒.3、基层墙体的处理 基层应坚实平整，表面平整度不大于5mm，凸起、空鼓和疏松部位应剔除，用1：3的水泥沙浆填平。 基层表面应清洁，无油污，脱模剂，涂料，风化物等其他防碍粘结的材料.旧墙面为马赛克或瓷砖时，应敲击检查全部贴面层，剔除空鼓部分并用1：3水泥沙浆填平，贴面层表面应凿毛并需做附着力实验。 对于基层墙体过干时，应喷水湿润，喷水宜在贴挤塑板之前根据不同的基层材料适时进行，宜使用喷浆泵或喷雾器喷水，不可喷水过量，不得向墙面泼水. 对于潮湿或吸水性过高影响粘结强度和施工的基层必要时可涂刷界面剂或抹特种水泥沙浆。基层墙体检查处理，应按隐避工种管理程序办理有关手续。4、施工方法（1）挤塑板的粘贴根据设计要求，在经平整处理的外墙面上用墨线弹出距散水标高20mm的水平线.挤塑板的切割应采用电热丝切割器切割成型，标准面板尺寸为1200mm600mm，其允许偏差应符合要求；大小面应垂直。粘贴挤塑板之前，应按平整度和垂直度要求挂线；并事先进行系统的起端和终端翻包或包边施工。挤塑板粘贴宜采用点粘法。沿挤塑板周边用不锈钢抹子涂抹宽50mm,厚10mm配制好的粘结砂浆点。当采用标准尺寸挤塑板时，尚应在版面中间部位均匀布置8个粘结点，每点直径100150mm胶厚10mm中心距200mm，当采用非标准尺寸的板时,板面中间部位涂抹的粘结砂浆一般为4-6个点.点粘法粘结砂浆的涂抹面积与挤塑板之比不得小于35%,首层时上述比值不得小于40.无特殊规定，粘结胶浆应涂在挤塑板上，而不是涂在基层上,涂胶点应按面积均布，板侧面不得涂胶。 挤塑板涂胶后应立即粘帖，粘帖时应轻揉滑动就位,不得局部用力按压，挤塑板对头缝应挤紧，并与相邻板齐平，贴好后应立即刮除板侧面和板缝残留的粘结剂。挤塑板板间隙应不大于2mm，板的高差应不大于0.5mm.挤塑板应由勒脚部位开始,自下而上,沿水平方向铺设粘贴，竖缝应逐行错缝1/2板长在墙角处应交错互锁，并保证墙角垂直度。挤塑板贴牢后，随时用专用的砂纸打磨将板边不平处搓平，尽量减少板于板的高度接缝，当板缝间隙大于1.6mm时,则应切割挤塑板条将逢填实后磨平。门窗口内壁面贴挤塑板,其厚度视门窗框与洞口间隙大小定，一般不宜小于30mm。（2）安装固定件固定件在挤塑板粘贴8小时后开始安装，并在其后24小时内完成.按设计要求的位置用冲击钻钻孔，孔径10，钻入基层墙体深度约为60,固定件锚入基层墙体的深度约为50，以确保牢固可靠。固定件个数每平方不得少于6-7个。自攻螺丝应挤紧并将工程塑料膨胀钉帽与挤塑板表面齐整或略拧入一些，确保膨胀钉尾部回拧，使其与基层墙体充分锚固。(3)耐碱玻纤网格布的铺设及抹抹面砂浆 待锚固栓安装完毕后开始涂抹抹面砂浆. 涂抹面砂浆之前，应先检查挤塑板是否干燥，表面是否平整，并祛除板面的有害物质、杂质或表面变质部分。耐碱玻纤网格布的铺设，用不锈钢抹子在挤塑板表面均匀涂抹一道厚度为1.6mm的抹面砂浆面积略大于一块钢丝网范围，立即将耐碱玻纤网格布压入湿砂浆中，待砂浆干硬至可触碰时，在涂抹上第二道抹面胶浆，直到全部覆盖耐碱玻纤网格布.抹面砂浆厚度控制在4mm之内。耐碱玻纤网格布的铺设应自上而下，沿外墙一圈一圈铺设. 当遇到门窗洞口时，应在洞口四角处沿45度方向补贴一块耐碱玻纤网格布，以防止开裂。 铺设耐碱玻纤网格布时不得在雨中铺设。耐碱玻纤网格布间应搭接100mm,分段施工时应预留搭接长度,加强网间须对接，其对接处应紧密对接. 在转角部位，标准网应是连续的，并从每边双向绕角后包墙的宽度不小于200mm，加强网应顶角对接布置。 铺设耐碱玻纤网格布时,耐碱玻纤网格布的弯曲面朝向墙面，并从中央向四周用抹子抹平,直到玻纤网完全嵌入磨面砂浆内，目测无任何可分辨的耐碱玻纤网格布纹路，若有裸漏的玻纤网，应再抹适量的抹面砂浆将进行修补. 全部抹面砂浆和玻纤网铺设完毕后,不得挠动，至少静置养护24h,才可进行下一道施工.在寒冷潮湿气候条件下，还应适当延长养护时间。 对已经完工的部分，应采取适当措施,避免雨水渗透与冲刷。(4）翻包标准网 裁剪窄幅标准网，长度由需翻包的墙体部位尺寸而定； 在基层墙体上所有门窗洞口周边及系统起、终端处，涂抹宽度100mm,厚度约为2mm粘结剂; 将窄幅标准网的一端100mm压入粘结剂内，余下的另一端甩出备用，并应保持清洁； 将挤塑板的背面涂好粘结剂，将其押在墙上然后用抹子轻轻拍击，使其与墙面粘贴牢固；将翻包部位的挤塑板的正面和侧面，均匀抹上抹面胶浆，将预先甩出的窄幅标准网沿板厚翻包,并压入抹面胶浆内，当需铺设加强网时，则应先铺设加强网，再将翻包标准网压在加强网上。四、后期维修1、当脚手架拆除后，应及时对孔洞进行修补。对墙体孔洞用相同的基层墙体材料进行填补,并用1：3水泥砂浆抹平。2、根据孔洞尺寸切割挤塑板并打磨其边缘部分，使之能严密封填于孔洞处.并在挤塑板两面刷界面剂一道。3、待孔洞水泥砂浆凝固后,将挤塑板背面涂10厚的粘结砂浆,将挤塑板塞入洞中，注意不要在四周边沿涂专用粘结剂。4、裁剪面积能覆盖整个修补区域大小的网格布，并与周边网格布搭接80.5、涂抹底层抹面砂浆，埋入修补用的网格布，待表面不沾手时,再涂面层抹面砂浆，厚度应与周边一致。6、用湿毛刷将新旧表面不平整处整平，并将孔洞边缘刷平。7、为了避免在挂网以及饰面层完工后墙面上出现保温板的痕迹，必须要在粘贴完挤塑板后进行全面的检查，将2m以上的板缝全部用发泡胶进行修补，板缝部位务必打磨平整，决不允许出现高低不平、板缝过大的现象出现。 五、质量标准1、保证项目(1）挤塑板、网格布、锚固件规格和各项技术指标，粘结砂浆、抹面砂浆的配制原料的质量，必须符合本规程及有关标准的要求。检验方法：检查出厂合格证.（2）挤塑板必须与墙面粘接牢固，无松动和虚粘现象。检查方法，观察和用手推拉检查。（3）粘结砂浆与挤塑板必须粘接牢固,无脱层、空鼓,面层无爆灰和裂缝。检查方法：用小锤轻击和观察检查.2、 基本项目（1)每块挤塑板与墙面的总粘结面积,首层楼不得小于50,其它层不得小于40%。检查方法:尺量检查取其平均值。注:检查应在粘结砂浆凝结前进行。（2）固定件胀塞部分进入结构墙体不小于50。检查方法：观察检查.（3）玻纤网应横向铺设，压贴密实，不能有空鼓、皱折、翘曲、外露等现象，搭接宽度左右不得小于100mm,上下不得小于80mm。检查方法：观察及尺量检查。（4） 聚合物抹面砂浆保护层总厚度不宜大于4mm，首层楼不宜大于5mm. 检查方法:尺量检查。 注:检查应在砂浆凝结前进行。（5） 允许偏差项目挤塑板粘贴允许误差应符合见表2的规定.表2 挤塑板安装的允许偏差及检查方法 项次项 目允许偏差(mm)检 查 方 法1表面平整3用2m靠尺和楔形塞尺检查2垂直度每层3用2m托线板检查全高h/1000且不大于20用经纬仪或吊线和尺量检查3阴阳角垂直3用2m托线板检查4阴阳角方正3用200mm方尺和楔形塞尺检查5接缝高差1。5用直尺和楔形塞尺检查注：h为墙全高。六、质量保证措施设定该工程质量保证体系，包括了从工程项目的投标、签定合同到竣工交付使用，以及交工后保修与回访的全过程，体现全面质量保证要素的要求,该体系以实现质量总目标为核心，所有质量活动都应如实反映到质量记录中,使得对施工质量管理有章可循，工作规范,责任分明. 1、施工质量保证措施在工程进行中，以严格的管理和严谨的作风，精心组织，精心施 工，推行一案三工序的管理措施（即依据质量设计方案，监督上道工序， 保证本工序，服务下道工序”，以优质产品和高质量的施工，确保工程质量目标的实现。2、材料质量保证本工程所采用的系统用其所用材料包括： 挤塑板，外保温粘结砂浆、抹面砂浆，耐碱玻纤网格布,对本工程所用材料进行严格的质量检查和控制，主要采取以下措施:(1) 进场的材料必须有出厂合格证、质检证书，对质量有疑问的材料禁止使用; (2) 妥善保管好各种材料,避免因环境温度不适等原因造成材料品质下降或材料变质。(3) 随时准备接受甲方和监理方的抽检.3、建立健全质量保证体系，严格把关克服质量通病,质保体系内部执行三检制,即自检、互检、交接检制度。合格后报甲方及监理工程师验收。七、安全、文明施工措施1、安全施工：（1）施工人员必须严格遵守安全生产管理条例、建筑法和现场安全操作规程施工。（2）施工人员进场要接受项目部的现场安全教育.（3）施工人员必须遵守工地甲方及项目部的各种管理制度。(4）施工人员进入工地必须遵守工地安全纪律，服从工地安全员的管理。（5 ）施工人员进场必须佩带安全帽,（6） 上架人员必须配备安全带，2、文明施工：现场施工人员严格按照文明施工准则进行操作，服从工地管理人员的指挥和管理,保证做到工完场清，不同材料分类固定存放;施工过程中根据当天施工内容合理利用施工场地，工具材料不乱扔乱放；尊重和服从甲方、监理方和项目部的现场监督和指导。河南顺达防水保温工程有限公司2011年7月1日
