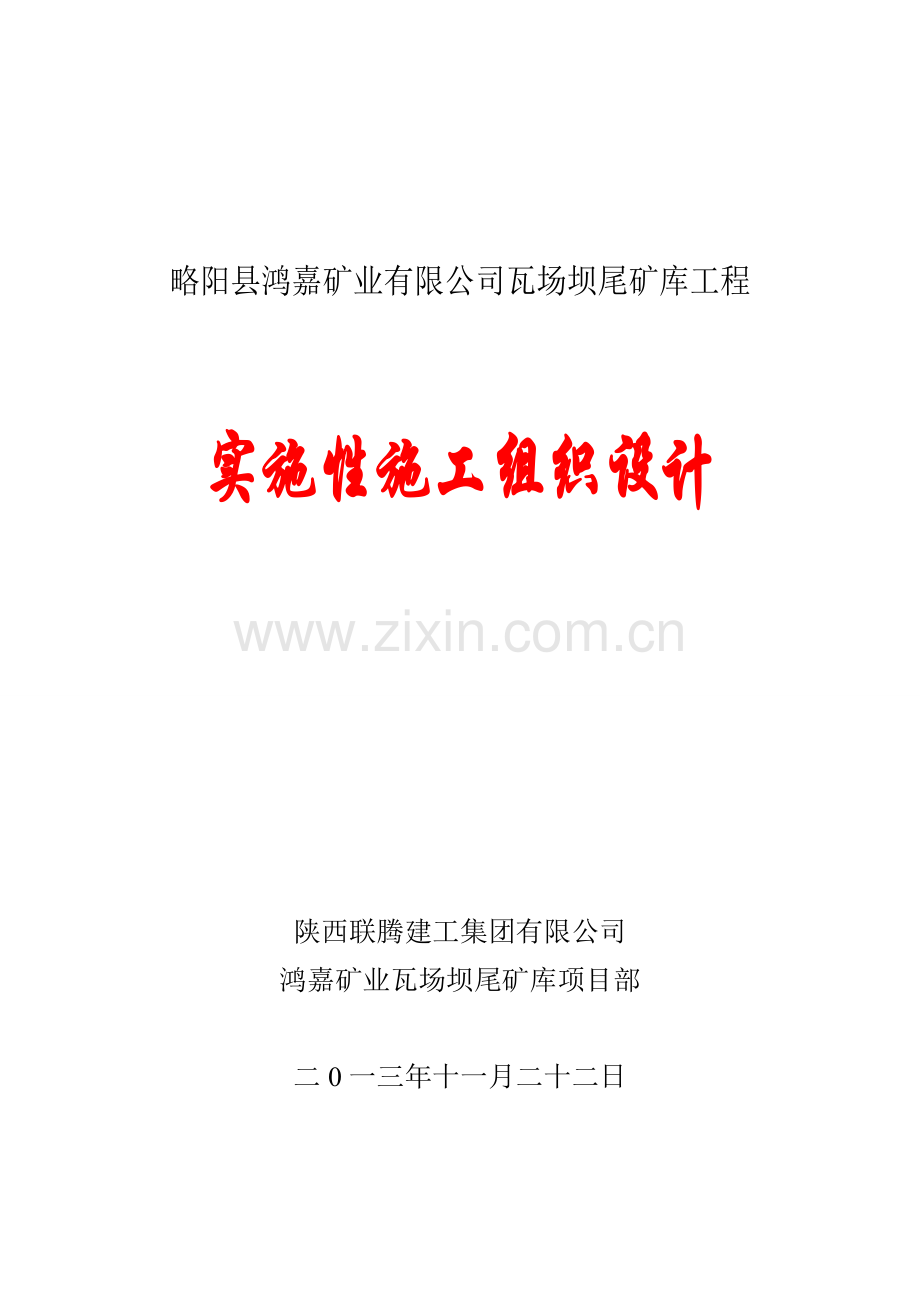

略阳县鸿嘉矿业有限公司瓦场坝尾矿库工程

实施性施工组织设计

陕西联腾建工集团有限公司
鸿嘉矿业瓦场坝尾矿库项目部

二0一三年十一月二十二日

表4 施工组织设计的文字说明
目 录
第一章 工程概述 3
第二章 原设计概况 4
第三章 设计变更 5
第四章 施工总体部署 11
第五章 施工总平面布置 18
第六章 尾矿库工程进度计划 24
第七章 施工测量控制与观测设施埋设 26
第八章 土石方开挖 29
第九章 坝体填筑 31
第十章 涵洞工程施工 32
第十一章 混凝土工程施工 36
第十二章 砌体工程施工 41
第十三章 安全目标、安全保证体系及技术组织措施 50
第十四章 文明施工 62
第十五章 环境保护和水土保持方案及措施 64
第十六章 排水系统工程 71
第十七章 反滤工程施工 72
第十八章 道路工程施工 73
第十九章 雨、冬季施工措施 73
第二十章 其 它 74
第二十一章 质量控制程序 75

第一章 工程概述
1.1 项目概况
略阳县鸿嘉矿业有限公司是宁夏天元锰业有限公司于2008年2月收购成立的一家分公司。略阳县鸿嘉矿业有限公司选场规模2000t/d，尾矿库率35.0%，采用压滤后干堆的方式堆存。经招投标由我公司中标承建。
初期坝于2013年8月由原设计的浆砌石重力坝变更为碾压风化料土石坝，
1.2地理位置
本工程位于略阳县金家河镇三岔子村的瓦场坝沟，距略阳县24km，309省道横贯矿区，略阳县城位于汉中市西北端，东南与勉县、宁强接壤，东北与甘肃省的两当、西与甘肃的康县相邻、北邻甘肃徽县，交通方便。
1.3地形地貌
该区属中高山地貌，中坡-陡坡地形，沟谷较深，基岩裸露，其标高介于1096--1155之间。
1.4气候特征
属内陆东亚温暖气候区，具温暖湿润，四季分明，夏秋多雨，冬春偏旱的气候特点。
略阳县地区资料，年平均气温200C,全年无霜期260天，年降雨量200mm，多集于7、8、9三个月，约占全年降雨量的60%，大暴雨、特大暴雨也多集于该季节。
1.5水文特征
该区主要河流为瓦厂坝沟，属嘉陵江上游三级支流，总体流向西南汇入金家河，瓦场沟长约1.8km沟谷两侧植被茂密，沟谷呈V字型沟谷基岩裸露，谷宽平均23m库区内沟溪常年无积水，汇水面积约0.14km2。
第二章 原设计概况
2.1原初期坝设计
原初期坝设计为浆砌石重力坝，坝顶标高1120.00，坝基标高1093.00，坝顶轴线长73.56米，坝高27米，坝顶宽2.00米，内坡比1:0.2、外坡比1:0.8，坝体底部设置排渗管，孔径ф75，间距1.5米。坝体砌筑材料采用MU30.0块石，m10#水泥砂浆，基础清至微风化岩层，1096标高之下采用春c20抛石混凝土回填。
2.2原排洪涵洞设计
排洪涵洞+排洪斜槽+消力池等排水构筑物，排洪涵洞及斜槽均设计为城门洞型式，直墙高1.2米，矢高0.6米,全长284.00米,平均纵坡比14.9%,其中坡比35.05%长47.68米,25.0%长46.39米,8.0%长189.93米,满足200年一遇洪水设防要求.
2.3反滤、排渗设施设计
2.3.1反滤设施、原初期坝为不透水浆砌石重力墙，底部c20片石砼浇筑，而且又坐与基岩上，为整体反滤设施。
2.3.2排渗设施、初期坝浆砌石底部设置排渗管，孔径ф75，间距1.5米，同时坝体埋设无砂管排渗，上游设置土工布反滤。
库内设置排渗盲沟，排渗盲沟几何尺寸：1.5×1×100m。
第三章 设计变更
3.1设计变更方案
1、 初期坝：原浆砌石变更为碾压风化料坝，初期坝轴线及坝顶标高不变。
2、 排洪系统：排洪涵洞原设计断面几何尺寸不变，将排洪涵洞出口向下游延伸，调整消力池、回水池位置。
3、 截渗设施：根据开挖基岩情况，右岸基岩裸露，不做处理，左岸基岩较深，开挖困难，基础做帷幕灌浆处理。
4、 排渗设施：后期坝及库区内原排渗设施不变，初期坝坝型变更后采用排渗盲沟进行排渗。
5、 其余设施未说明均保持不变。
3.2初期坝设计变更方案
3.2.1坝体结构
初期坝坝型为碾压风化料坝，库内取料填筑，坝顶标高1120.00m，坝基标高1096.00m，坝轴线长约71.50m，坝高25.00m，坝顶宽4.00m，内坡比1:1.75，外坡比1:2.00。由于坝体下游坡度较大，为了增强坝体结构稳定及减少工程量，设计在坝脚设置浆砌石挡墙，挡墙顶标高1096.00m，顶宽1.50m，高12.00m，外坡比1:0.7，基础毛石混凝土浇筑。
初期坝上、下游坡均采用干砌石护面，下游坡1108.00m标高设置宽2.00m马道。
该尾矿库设计为四等库。
3.2.2截、排渗及防冲设施
初期坝排渗设施
初期坝坝底设置3.00m宽、深1.5m的水平排渗盲沟，盲沟外侧为0.30m厚粗砂保护层，内部设400g/m2土工布包裹砂砾石透水层。
初期坝防冲设施
为了防止雨水冲刷坝肩初期坝下游坡面与岸坡连接处修筑截洪沟，与堆积坝两岸截洪沟连接，将岸坡及坝面汇水排向下游。截洪沟几何尺寸宽0.50m，深0.70m的矩形沟，采用混凝土浇筑。同时，初期坝及马道截洪沟坡应向坝外找坡，坡度1%，以利于排水。
初期坝坝基截渗
初期坝根据现场开挖情况，右岸已经露出新鲜基岩，1、左岸坝体基础需做帷幕灌浆处理，灌浆轴线长约70.00m，灌浆深度至绢云绿泥石英片岩层，按两排注浆孔梅花形布置考虑，有效半径按2.00m计，孔距3.00m，有效帷幕厚度5.00m以上。2、当第四全新统沉积层埋深较深时，将反滤体向上游延伸，直至稳定基岩，采用土工膜覆盖反滤处理。
3.2.3施工供电条件
（1）发报人负责设计、周边外围事宜及给乙方施工的基本三通一平条件，施工、采购、安装、调试、管理和维修至终端杆及生活区的输电线路，及其全部配电装置和功率补偿装置。
（2）除法包人指定的降压变电站发生的电网停电事故外，承包人自行负责其电力设备或备用电源出现故障所引起的损失。
（3）承包人须向监理人提供现场办公和生活用电，包括引向办公地点和生活区的线路架设。
3.2.4施工供水
（1）建设方负责设计、施工、采购、安装、管理或维修施工区域和生活区的供水系统，包括修建为保证正常的引水、储水、水处理和抽排水设施等。
（2）建设方必须按合同规定和监理人的指示，为进入现场的其他承包人提供施工用水方便。
（3）建设方需要向承包人和监理人提供现场办公和生活用水，包括引向办公地点和生活区的引水管路架设及其设备的提供、安装和维修等。
3.2.5施工通信
（1）承包人在工程开工前自行与当地邮电部门协商解决通向施工现场的通信线路和现场的邮电服务设施，并有承包人与邮电部门签订协议。
（2）承包人自行负责设计、施工、采购、安装、管理和维修施工现场的内部通信服务设施，监理人有权使用承包人的内部通信设施。
3.2.6合同项目和工作范围
1、主体工程项目
合同征地范围内本工程碾压风化料坝（坝体清基、坝体填筑、坝脚浆砌石、）；排洪系统（涵洞、斜槽、回水池、盲沟、消力池）；道路；以及环境保护和水土保持的相关工程内容。
2、碾压风化料坝
初期坝为碾压风化料坝，坝底高程1096.00m，坝顶高程1120.00m,坝高25.00m,坝轴线长71.50m，顶宽4.00m，下游坡比为1:2.00，上游坡比为1:1.75，下游坝坡1108.00m设置2.00m宽马道。坝体分上游干砌石护坡层（厚0.30m）、砂砾石保护层厚0.30m、干砌石护坡层（厚0.30m）、坝体碾压石渣料组成；采用20T震动碾压机分层碾压。
3.2.6排洪系统
排洪系统主要包括排洪涵洞、排洪斜槽（总长284.00m，洞身1.2m×1.2m矢高0.6m城门洞型。衬砌厚度0.35米
1、施工临时设施项目
其它临时设施
承包人负责下列施工临时设施工程的布置、设计、营建、运行管理、维护和拆除；
(1)施工区域内除本章规定由发包人提供的施工道路以外的场内施工交通工程以及由发包人提供的场内施工道路的施工期管理、养护等；
(2)施工供电系统工程；
(3)施工供水系统工程；
(4)施工通信系统工程；
(5)混凝土生产及浇筑系统工程；
(6)附属加工车间及仓库；
(7)临时办公及生活用房；
(8)堆（弃）料场；
(9)施工期环境保护与水土保持工程
01.4技术标准和规程规范
(1)尾矿设施施工及验收规程YS5418—95（北京有色冶金设计总院主编）；碾压式土石坝施工规范（中华人民共和国国家经济贸易委员会发布）。
(2)国家、部委和行业颁布的现行技术标准和规程规范。
01.5施工组织设计编制原则
1. 安全第一的原则：在施工组织设计的编制中始终按照技术可靠、措施得力、确保安全的原则确定施工方案。特别是在坝基开挖、涵洞开挖等作业中，危害均在控制之中。本合同工程必须在安全措施落实到位，技术方案可靠，确保万无一失的前提下组织施工。
2.优质高效的原则：加强领导，强化管理，优质高效。根据在施工组织设计中明确的质量目标，贯彻执行ISO9001：2000标准，推广、使用“新材料、新工艺、新设备、新技术”，确保质量目标的实现。同时在施工中强化标准化管理，控制施工成本，控制工程造价。
3. 方案优化的原则：科学组织，合理安排，优化施工方案是工程施工管理的行动指南。在施工组织设计编制中，对本合同工程中的料场开挖、坝体填筑碾压、土工布施工、基础处理等关键工程项目进行多种施工方案的综合比较，确保各道工序的合理有序的施工。
4. 确保工期的原则：根据本合同工程的总工期要求，编制科学、合理、周密的施工方案，合理安排施工进度，利用专用的项目管理软件对施工的全过程实行计算机动态管理及控制，确保工期目标的实现。
5. 合理布局的原则：根据本合同工程的工作量和管理目标的要求以及根据现场施工范围，在规定的施工区域内合理布置临时设施，本着就近布置、方便使用、优化设置、节约用地的原则，合理布置，满足施工需要。
第四章 施工总体部署
4.1严格管理制度
严格按照工程达标的要求和GB/T19001—2000idtISO9001：2000标准，使参与施工的全体员工都能充分理解标准的各项条款内容和要求，从原材料抓起，从施工工艺抓起，从施工人员的素质抓起，认真做好每一道工序，从保证单元工程的一次验收合格率和优良率入手，确保分项工程和单位工程的优良率，实现本工程质量目标。
4.2工程特点分析
4.2.1工程及设计特点
1、尾矿库区建设条件复杂，地俯视呈“V”形，三面山体环抱，山体高差较大，山谷的周边山体坡度较大，平均坡度不小于为较缓，拟建坝体位置山坡稍陡，谷口位置用初期坝坝拦截，形成封闭的“V”库容。
2、尾矿库为略阳县鸿嘉矿业有限公司选矿后的废渣提供存贮场所，尾矿库为碾压风化料坝，坝高25.00m，下游坡比为1:2.00，上游坡比为1:1.75，上游坡坝面设400g/m2土工布反滤，内、外坝面采用干砌石护面。
3、本工程的坝体填筑方量约67256.63m3，填体筑料要求在尾矿库内开挖料填筑，以有效扩大库容量，土料运距短，节约了另行选择料场的资源费用，但施工干扰加大。
4.2.2工程施工特点
1、对外交通较为便利；
2、施工布置较为困难；
虽然坝址及库区地势地形崎岖，库盆面积小，坝料开采料场处于库区内，业主在库内外围没有征地，库盆内既又作弃土场，又要布置必要的施工设施，施工场地狭小，施工布置相对较困难；
3、施工干扰大 受地形及气候因素影响，施工期间强降雨会给施工带来较大的困难。
4、料场开挖强度大，大坝填筑强度高。必须做好大坝工程的土石方开挖、坝体填筑、土石方平衡、施工道路布置的施工组织措施。
02.3工程施工重点、难点分析及对策
02.3.1施工重点和保证重点的措施
通过分析，本工程的施工重点是合理规划上坝运输道路，采取有效的开挖方法，保证大坝的填筑强度，在保证安全的前提下，满足工期要求。为此采取下列保证措施；
1、 抓紧前期工程的施工。
前期工程施工如坝基清理，地基处理、碾压、料场覆盖层剥离、主要上坝道路建设尽量平行作业，为大坝填筑赢得有效的施工时间；
2、合理规划上坝运输道路和施工道路的维护。
02.3.2施工难点和对策
1、弃土的堆放及弃尾矿库的规划是本工程的最大难点。从施工和库容的角度上分析，把全部弃土弃在库区内降低了投资效益，建议在库区外围寻找合适的弃土场，把部分弃土弃于库外，以有利于大坝的施工和增加尾矿库的容积。
2、料场开挖对大坝施工的干扰是本工程施工的难点之一
在整个施工期间，应保持公路的畅通，配备专门机械，随时进行路面清障。同时，在施工区域两端设立施工维护安全员，指挥车辆、协调行人通过，以确保施工作业期间的安全。
3、建立严格的验收程序
为了确保反滤施工质量，达到设计要求，根据特性和施工条件，建立严密的质量保证体系。
4、施工总体部署
4.1施工总目标
1、质量目标
本工程质量目标是：确保优良工程。
保持工程施工过程按照GB/T19001—ISO9001：2000质量体系的程序和标准持续、高效运行，杜绝质量事故。
2、安全目标
本工程施工安全目标：“零死亡”目标，杜绝重大人身伤亡和机械设备事故，不发生交通、火灾事故。
3、工期目标
本工程施工工期目标：工程计划于2013年11月1日开工，2014年4月30日完成合同所有工作内容，施工总工期180个日历天(如因其它原因，工期顺延）。
4、文明施工目标
本工程施工文明施工目标：创建文明工区、厂区和生活小区，推行文明化管理。现场文明施工水平达到水电施工工地先进水平。从各个管理、作业层面，将施工技术、质量控制、安全生产、文明施工、环境保护、信息资源、经营决算、资源配置、生活保障、施工要点等按“精减、统一、效能、必须”的三级管理模块来进行运作。

本工程人力资源配置名单
部门名称
姓 名
拟但任的职务
职 称

项目部
贺有祥
项目经理
工程师

项目部
张春轩
技术负责人
工程师

项目部
李向东
施工员
助理工程师

项目部
任春平
质检员
助理工程师

项目部
张玉明
技术员
助理工程师

项目部
候永安
安全员
助理工程师

项目部
张长安
材料员
助理工程师

5、施工进度计划
陕西联腾建工集团有限公司投标的略阳县鸿嘉矿业有限公司瓦场坝沟尾矿库工程程。
计划2013年11月1日开工，2013年4月30日竣工，总工期180个日历天，根据我公司以往的施工经验和我单位的实力，我单位有能力在180个日历天完成全部工程施工，我公司实施交叉平行施工方案，精心组织人员，科学管理、合理安排人员、机械（但不包括：雨、雪、冰霜或外界因素、人力不可抗拒的自然灾害。建设单位未达到施工条件、如：三通一平，施工便道、施工图纸变更、库内材料不符合设计要求需外购。使本工程不能施工，安检部门的开工通知、建设单位立项审批资料不全的影响，工期顺延）如期完成。
6、各分项工程施工进度如下：
（一）施工准备：2013年11月1日～ 2013年11月5日
(二） 施工便道工程：2013年11月6日～2013年11月16日
(三） 坝基、排涵基础开挖：2013年11月17日～2013年12月4日
(四）排洪系统工程：2013年12月5日～2014年3月30日
（五）初期坝工程：2014年1月20日～2014年4月10日
（六）观测系统工程：2014年4月10日～2014年4月20日
（七）交工验收:2014年4月21日～2014年4月30日
7、施工实施方案
1、施工准备
①、2013年11月1日～ 2013年11月5日 ，期间包括项目部各级管理人员及施工人员进入工地，机械、设备进场、项目部建设，临时工棚搭建，项目使用原材料（水泥、钢筋、片石、石子、砂)送检并作施工用配合比（M7.5#砂浆、C30混凝土、C20混凝土）。水、电、路三通。
②、项目部组织技术人员复测导线点、水准点、排洪涵洞轴线及开挖基础线，初期坝轴线及初期坝平面位置。
2、施工便道工程
③、2013年11月6日～2013年11月16日，完成施工便道，于12月4日完成初期坝底部100米排洪基础及岸坡基础开挖清理，施工料场及排洪涵洞钢筋制作。
3、坝基、排洪涵洞基础自2013年11月17日～2013年12月4日完成，基础必需按照设计要求到基岩，并经监理、设计、地勘及建设单位验收合格，才能进行下一道工序施工。
4、排洪系统工程
①、2013年12月5日～2014年3月30 日，前期的原材料复检及配合比报告时间已到，已符合施工规范要求。
5、初期坝工程
①、2014年1月20日～2014年4月10日。
②施工每班采用两台挖掘机装车，挖掘机与装载机各一台平整，20吨振动压路机碾压，每层摊铺厚度不超过60厘米，压实度符合设计要求。
6、位移观测系统工程
①、2014年4月10日～2014年4月20日，交叉施工，期间排渗盲沟施工。
②、2014年4月20日初期坝上、下游坡干砌石、截洪沟完成。
7、交工验收
①、2014年4月21日～2014年4月30日，施工资料整理完成。
8、主要项目施工方案
8.1初期坝底部工程： 施工总体方案为：“先下游后上游，先两侧后中间，先集中施工沟谷段，后处理坝坡段”的施工方案。
8.2、坝内坡的土工布施工：
土工布的铺设，随铺时进行外观质量检查，用醒目的记号标记膜的缺陷位置，并做好记录；铺设要尽量平顺；松紧适度，并留出温度变化引起的伸缩变形量；两布对正搭齐，搭接长度为10mm；在布的边角处或接缝处每隔1.5m放置1个30千克的砂袋作为临时压重。
8.3、大坝填筑施工
坝体土方填筑在坝基、两岸岸坡基础开挖、处理完成并验收合格后进行，坝体填筑程序主要包括坝料挖装、坝料运输、卸料、摊铺平整、振动碾压实在和质量检测验收等工施工流程如下。

开挖工作面装料
填筑层验收
测 量
树深度标尺
上坝料运输
上坝料摊铺
碾 压
质量检查验收

上坝填筑料采用挖掘机装车，10T自卸车运输，共配置自卸汽车4台；坝体填筑从填筑区的最低点开始铺料，铺料方向平行于坝轴线，采用进占法铺料填筑，实际施工时将严格按碾压试验确定铺层厚度控制，自卸汽车卸料后，采用装载机摊料平整，每层铺料后采用水准仪检查铺料厚度，确保厚度满足要求；含水量以碾压试验结果确定，一般控制20%左右；土料碾压采用18t自行式振动碾或16t拖式振动碾进退错距法碾压，振压遍数按碾压试验确定遍数进行，振动碾一般沿平行坝轴线方向行进，靠近岸坡、施工道路边坡处除增加顺向碾压外，错距由振动碾碾子宽度和碾压遍数控制，当振动碾碾子宽度为2m、碾压遍数为8遍时错距一般为25cm。
8.4承诺
1、在施工全过程中，坚决服从业主和监理的领导，认真执行各项工程指令；保证按投标文件的承诺，施工机械设备按时进场到位。
2、项目经理、总工程师保证到位，每人每月在现场的时间不少于30天。
3、施工工期目标：确保总工期180个日历天(其它因素除外）完成。
4、施工质量目标：确保优良工程。
5、安全生产目标：本工程施工安全目标：“零死亡”目标，杜绝重大人身伤亡和机械设备事故，不发生重大交通、火灾事故。
6、文明施工目标：创建文明工区、厂区和生活小区，推行文明化管理。现场文明施工水平达到水电施工工地先进水平。
第五章 施工总平面布置
5.1现有施工条件
5.1.1风化料堆放
本合同工程的场区临时道路、坝基的土方、场内采石场的覆盖层剥离等开挖弃料除用于其它临时设施外，剩余均弃料堆存于库区内。
5.1.2生产和生活设施
承包人生产、生活区及相应设施必须在发包人指定的场地范围内自己解决。
5.1.3水、电供应
发包人将尾矿库供电施工电源引至场外道路与场区临时简易道路接口处，尾矿库供水由发包人供至场外道路与场区临时简易道路接口处。
5.2场内施工交通
为满足施工进场、土石方开挖、坝体填筑及其它项目的施工，场内布置以下几条主要临时施工道路。
1、进场道路。
2、大坝填筑施工道路
3、下游道路
4、库底施工道
5、环库简易道路
上坝填筑道路规划除充分考虑各料源的上坝便利外，重点要保证高峰期的填筑强度需要，经详细规划布置，上坝道路设计路面宽度宽5.0m，最大纵坡控制在10%以内，特别困难地段不陡于12%，路面结构均为泥结石路面。
5.3生活与管理设施
5.3.1全部设施均布置在业主给定的征地范围内。
5.3.2生活与管理用房面积
施工高峰期平均人数约50—80人，其中职工60人，管理人员5人，后勤保卫人员3人。配足人员和设备必须满足现场材料和工艺试验要求，确保工程质量满足设计要求。材料试验主要是对工程使用的材料（如水泥、骨料、钢筋、锚杆、土工膜以及工程指定的其它材料等）进行取样试验并将试验报告报送监理人。
5.3.3场地复原 根据标书要求，工程竣工后，需将全部临时设施拆除并恢复原貌。
5.4生产设施
5.4.1工厂区布置
各工厂的规模和建筑面积见下表
施工工厂规模、建筑面积一览表
序号
名 称
规 模
占地面积（m2）
备 注
1
机修

100
钢筋棚
2
钢筋加工
2t/班
100
钢筋棚
4
砼预制件
5m3/班
100
钢筋棚
5
砂砾石加工
40T/h
1000
石料厂
6
合计

1300

5.4.2仓库区布置
仓库布置在发包人给定的场地上，仓库区布置有钢筋钢材库，机械配件库、土工材料库等，合计建筑面积390m2。
油库：加油站，工程进点后与该加油站签订供油协议，现场用油时由该加油站随时配送。规划的仓库建筑面积见下表
仓 库 建 筑 面 积 表
序号
名 称
建筑面积（m2）
备 注
1
钢筋钢材库
200
钢筋结构
2
机械配件库
40
砖瓦结构
3
水泥材料库
150
钢筋结构

合 计
390

5.6混凝土生产系统
5.6.1砼系统规模
本合同工程砼总量约629.06m3，根据施工总进度安排，砼月最高峰浇筑强度约为40 m3。
5.6.2系统布置
本工程混凝土搅拌系统采用集中与移动相结合的方式。
1、混凝土拌和
（1）混凝土预制场内布置一座小型集中混凝土搅拌站。集中搅拌站主要供应C20、C30混凝土，M7.5砂浆，其它部位的混凝土均采用移动式搅拌。
（2）水泥系统
系统设有一座50m2的袋装水泥库，总储量为50t，可供生产高峰期7天的水泥用量。水泥采用人工拆包，人工加入。
5.6.3砼运输 砼运输分别采用装载机人力手推车、自卸车、等运输方式，具体详见砼工程施工措施。
5.6.4砼拌和质量控制
1、提高所有参与人员，特别是管理人员的素质，参与者都必须经培训合格，持证上岗。
2、现场按有关规程规范要求进行检测，并按规定向业主提供质检报告。
3、系统所用水泥设专人管理，有记录，不得混用。
4、建立奖罚条例，凡重视质量者给予重奖，忽视质量者给予批评，造成质量事故者给予重罚。
5.7施工期环境保护措施计划
5.7.1环境保护防治目标
承包人承诺遵守国家有关环境保护的法律、法规和规章，并按有关规定，做好施工区的环境保护工作。本工程施工期环境保护按如下目标实施：
1、施工期废（污）水排放标准，执行《污水综合排放标准》（GB8978～1996）。
2、施工期施工场地产生的噪声，执行《建筑施工场界噪声限值》（GB12523～90），相应噪声限值为，昼间75db(A)，夜间55db(A)。
3、施工期大气污染物排放执行《大气污染物综合排放标准》（GB16297—1996）中的相应标准。
4、做好水土保持的预防后治理，避免土壤侵蚀，造成水土流失。
5.9.2施工期废污水处理措施
5.9.3卫生设施
1、户外在适当位置设置公共厕所和垃圾房，由专人定期清理粪便垃圾。
2、厕所亦有专人按卫生要求进行管理，及时清除粪便，避免粪便外溢至施工场区。
5.9.4空气粉尘与噪声的防治
5.9.4.1空气烟尘的防治
1、对主要噪声源（为混凝土拌和系统）采用一定的消声和隔音措施。
2、对主要噪声源进行定期监测，针对情况采取相应防治措施。
5.9.5水土保持措施
1、严格按标书规定的施工征地范围进行施工，如确因施工需要增加用地，必须事前通过审批手续，征得发包人同意方可进行施工。确保征地界外的生态环境和自然地貌不受影响，并在工程完工后，及时进行场地复原工作。
2、做好施工弃渣的处理措施，严格按批准的弃尾矿库地规划有序地堆放，防止任意堆放弃渣，在弃尾矿库施工期内，需及时做好相应的临时设施和临时排水沟，防止水土流失。
5.9.6做好宣传教育工作
1、在制定施工技术措施的同时，要有相应环境保护措施。
2、布置生产任务，施工计划的同时，要向职工进行环境保护教育，强化施工人员环境保护意识，使环境保护成为职工的自觉行为，做到保护好环境，人人有责。
5.9.7场地清理
承包人在工程完工后，将在规定的时间内，拆除施工临时设施，清除施工区和生活区及其附近的施工废弃物，并按监理人批准的环境保护措施计划完成环境恢复工作。
第六章 尾矿库工程进度计划
施 工 计 划
一、陕西联腾建工集团有限公司的略阳县鸿嘉矿业有限公司瓦场沟尾矿库工程程。
我公司中标，计划2013年11月1日开工，2014年4月30日竣工，总工期180个日历天，根据我公司以往的施工经验和我单位的实力，我单位有能力在180个日历天完成全部工程施工，我公司实施交叉平行施工方案，精心组织人员，科学管理、合理安排人员、机械。使本工程能如期完成。
二、各分项工程施工进度如下：
（一）施工准备：2013年11月1日～ 2013年11月5日
(二） 施工便道工程：2013年11月6日～2013年11月16日
（三）坝基、排涵基础开挖：2013年11月17日～2013年12月4日
(四）排洪系统工程：2013年12月5日～2014年3月30日
（五）初期坝工程：2014年1月20日～2014年4月10日
（六）观测系统工程：2014年4月10日～2014年4月20日
（七）交工验收:2014年4月21日～2014年4月30日
三、 施工实施方案
1、施工准备
①、2013年11月1日～ 2013年11月5日 ，期间包括项目部各级管理人员及施工人员进入工地，机械、设备进场、项目部建设，临时工棚搭建，项目使用原材料（水泥、钢筋、片石、石子、砂)送检并作施工用配合比（M7.5#砂浆、C30混凝土、C20混凝土、C15混凝土）。水、电、路三通。
②、项目部组织技术人员复测导线点、水准点、排洪涵洞轴线及开挖基础线，初期坝轴线及初期坝平面位置。
2、施工便道工程
③、2013年11月6日～2013年11月16日，完成四条施工便道、初期坝底部100米排洪基础及岸坡基础开挖清理，施工料场、初期坝风化料开挖，开挖坡面应平整、坡度一致并符合设计要求,确保在坝体填筑时材料满足施工需要。
3、坝基、排洪涵洞基础自2013年11月17日～2013年12月4日完成，基础必需按照设计要求到基岩，并经监理、设计、地勘及建设单位验收合格，才能进行下一道工序施工。
3、 排洪系统工程
①、2013年12月5日～2014年3月30 日，前期的原材料复检及配合比报告时间已到，已符合施工规范要求，
②、排洪涵洞浇筑工程分两施工队作业，白、晚各一班，与2014年1月20日前先完成坝底100米，之后184米与2014年3月30日完成。
4、初期坝工程
①、2014年1月20日～2014年4月10日，初期坝填筑每周按5454.54立方米计算预期可完成。
②施工每班采用两台挖掘机装车，挖掘机与装载机各一台平整，20吨振动压路机碾压，每层摊铺厚度不超过60厘米，碾压压实度符合设计要求。
5、观测系统工程
①、2014年4月10日～2014年4月20日，交叉施工，期间排渗盲沟施工。
②、排渗系统工程同步施工与2014年4月20日完成。
③、初期坝上、下游坡干砌石、截洪沟完成。
7、交工验收
①、2014年4月21日～2014年4月30日，施工资料整理完成。
四、干砌石护面材料匮乏、在建设方配合下解决，只有材料满足设计要求，项目部加强管理、合理调配机械、严格按照施工计划、实施交叉平行施工方案，安全、质量严格控制，确保分项工程和单位工程的优良率，实现本工程质量目标。
第七章 施工测量控制与观测设施埋设
7.1概述
7.1.1工程概况
本工程主体施工项目包括：风化料碾压坝（坝体清基、坝体填筑、位移观测）；排洪系统（涵洞、回水池、斜槽）；及相关工程的施工。永久原型观测设施包括沉降位移观测点装置，沉降位移观测点、施工测量将从施工控制网布设、施工测量放样、原型观测、设备配置、人员组织等方面合理规划、精心组织实施。
7.1.2执行规范及技术要求
《国家一、二等水准测量规范》（GB12897—91）
《国家三角测量和精密导线测量规范》
《水利水电工程施工测量规范》（SL52—93）
《土石坝安全监测技术规范》（SL60—94）
《混凝土大坝安全监测技术规范》（SDJ336—89）
《水位观测标准》（GBJ138—93）
7.2施工测量控制
施工控制测量应遵循服务于整个施工过程，其测量误差应对放样点点位精度影响甚微和满足规范及设计要求为原则。本施工实行分层布点，便于施工放样，满足施工要求。
7.2.1平面控制
平面控制最弱点相对于同级起算点或邻近高一级控制点的点位中误差应小于±10mm。
平面控制设计将采用边角组合网，测边、测角仪器必须匹配。控制点以实用为原则，分层布设，全网整体平差，主要满足大坝、排水洞等的施工需要。控制点首先在图上设计选点，然后经实地踏勘、放样调整。平面控制点埋设具有强制归心装置的混凝土观测墩。
7.2.2高程控制
高程精度满足最末级高程控制点相对于首级高程控制点的高程中误差±10mm。
布设水准网拟采用Ⅲ等水准，水准点拟沿施工线路布置，主要作为大坝施工、坝面施工、排水洞施工的高程控制。点位要求便于保存和使用方便。控制测量成果报经监理工程师批准后方能使用。
7.3施工放样
施工测量放样将贯穿整个施工过程，施工放样所采用的测量点均以首级控制网点为基础，原则上直接采用首级控制点进行施工测量放样。工程施工开始，须对涉及整个施工区域内的地形、断面资料进行测绘或复测。提供用于设计、结算、竣工等用途的地形图、断面图，应采用计算机自动化成图技术进行绘制。整个原始地形、原始断面的测量应在监理工程师监督下进行或共同进行测量。施工测量放样技术方案须作估算，并报监理工程师批准同意后方能实施。
7.4施工过程测量质量措施计划
(1)严格执行规范、本标所涉的测量精度要求。
(2)测量人员均持《测绘工作证》上岗；测量仪器设备均经计量检定机构检定合格，并定期送检。
(3)对监理人提供的测量点的数据和资料，应会同监理人共同进行校测，确保所提供的数据和资料的准确、无误。
(4)分阶段上报测量质量措施计划。
分阶段上报的测量质量措施计划有：原始地形、断面的测量及复测措施；大坝开挖、浇筑的测量措施；浇筑的测量措施；加密控制测量措施、施工期变形观测措施；竣工测量措施等。施工过程中测量措施计划的内容包括：平面、高程控制点布置图；控制点大地、工程坐标表；放样数据的计算及点位精度的估算；放样程序、技术措施及要求；数据记录及资料管理制度；测量人员及仪器设备的配置；测绘仪器计量检定、校正情况；质量控制及验收措施计划等。分阶段上报的措施计划均报监理工程师批准同意后实施。
7.5施工期变形观测
观测人员在观测前按有关规范、设计及现场情况，作出详细的观测计划报监理工程师，并根据观测情况作出适当调整。任何措施、计划及措施、计划的调整均应报送监理工程师审批，经监理工程师批准同意后方可进行实施。
7.6竣工测量
工程竣工测量资料应从工程开工时就开始积累，原始地形图、控制测量资料、重要部位的放样数据资料、混凝土浇筑的形体检查单、工程竣工图表、设计、监理所要求的其它竣工测量项目的数据资料等。工程竣工资料，一般应在施工过程中逐渐积累，在单项工程完成时就及时整理提交。部分特别要求的数据资料应事先与设计、监理沟通，经设计、监理批准同意后整理提交。
第八章 土石方开挖
8.1简述
本工程土石方开挖主要是坝体清基和石料场土石方开挖。施工主要工程量见下表：
编 号
项 目 名 称
单 位
数 量
备 注
1
渣坝坝体工程
m3
67256.63

1—1
坝基土方开挖
m3
8425.21

1—2
坝基石方开挖
m3
23966.80

2
排洪斜槽C30混凝土
m3
629.06

2—1
土方开挖
m3

3
排渗盲沟
m3
86.26

3—1
土方开挖
m3

4
M7.5浆砌石
m3
1985.54

4-1
土方开挖
m3

5
临时截洪沟
m3
2662.60

5-1
土方开挖
m3

6
污水回收池
m3

6-1
土方开挖
m3

8.2开挖程序
1、坝基开挖共分三个阶段组织施工：
第一施工阶段：坝体两端坝肩开挖阶段；
第二施工阶段：坝基河床段开挖至2m深度阶段；
第三施工阶段：从坝外坡脚边线向上游推进200m范围内，开挖至设计要求阶段。
8.3坝基土方开挖
坝体清基分坝肩、坝基开挖及局部软基加固。
坝基清基进行开挖挖掘机逐层进行剥离，装载机推渣。挖机剥离土方，边坡上部坡度留适当修坡余量，再用人工修整。
坝基清基处于雨季施工，切实做好雨季施工措施，河床开挖要落实降低基坑地下水位的排水措施，依据基坑抽水实际情况，合理布置集水坑抽水等措施，确保坝基土方开挖高强度、快速进行。
第九章 坝体填筑
9.1概述
9.1.1坝体结构及主要工程量
本工程尾矿库为库区风化料碾压构筑而成的，坝体分排渗盲沟体的基础及与堆石体的交接面处铺设砂砾石保护层和反滤土工布；坝体下游边坡为1:200，中设2m宽的马道1处，坝体的上游面设反滤土工布排渗，土工布底部和上部各铺0.3cm厚砂砾石垫层，表面铺砌干砌石。坝体的下游坡面采用埋砌块石护面。大坝填筑方量约为
