红外感应门铃设计-实训论文说明书大学论文.doc

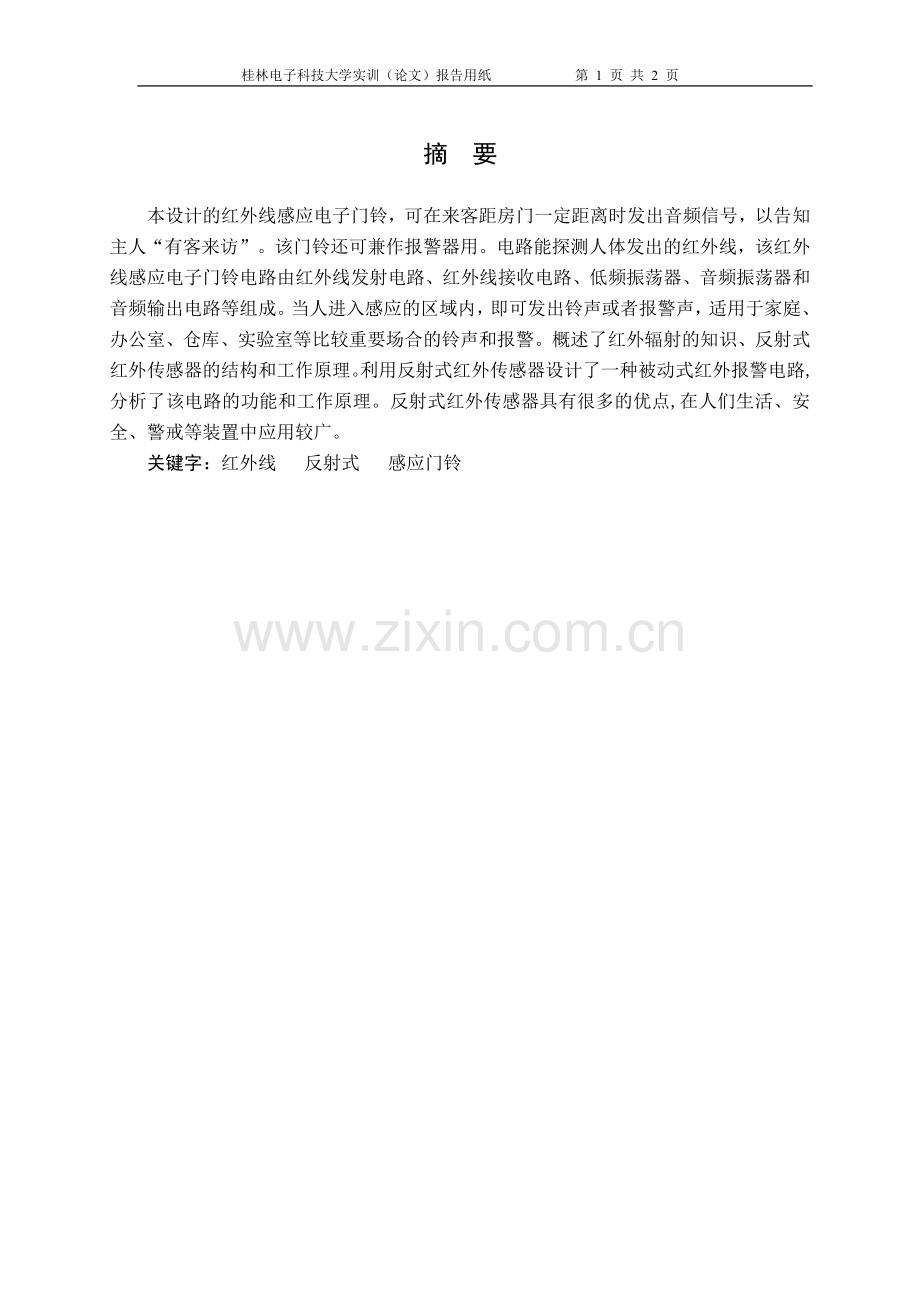

桂林电子科技大学课程设计（论文）报告用纸 编号： (传感器应用技术)实训论文说明书题 目： 红外感应门铃设计 院 （系）： 信息与通信学院 专 业： 电子信息工程 学生姓名： 学 号： 指导教师： 李秀东、胡机秀、童有为、王守华 2012年6月22日桂林电子科技大学实训（论文）报告用纸 第 2 页 共 2 页 摘 要本设计的红外线感应电子门铃，可在来客距房门一定距离时发出音频信号，以告知主人“有客来访”。该门铃还可兼作报警器用。电路能探测人体发出的红外线，该红外线感应电子门铃电路由红外线发射电路、红外线接收电路、低频振荡器、音频振荡器和音频输出电路等组成。当人进入感应的区域内，即可发出铃声或者报警声，适用于家庭、办公室、仓库、实验室等比较重要场合的铃声和报警。概述了红外辐射的知识、反射式红外传感器的结构和工作原理。利用反射式红外传感器设计了一种被动式红外报警电路,分析了该电路的功能和工作原理。反射式红外传感器具有很多的优点,在人们生活、安全、警戒等装置中应用较广。关键字：红外线 反射式 感应门铃AbstractThe design of the infrared sensor electronic doorbell can be a certain distance visitors from the door an audible signal to inform the master when guests are coming. The doorbell can also double as alarm Used. The circuit can detect the infrared issued by the body, the infrared sensor electronic doorbell circuit by the infrared transmitter circuit, infrared receiver circuit, low-frequency oscillator, audio oscillator, and the audio output circuit composition. When people into the induction area, you can send the ringtone or alarm sound for ring tones and alarms in homes, offices, warehouses, laboratories and other important occasions. An overview of the structure and working principle of the infrared radiation of knowledge, reflective infrared sensor. Use reflective infrared sensor designed a passive infrared alarm circuit, the circuit functions and working principle. Reflective infrared sensor has many advantages, widely used in peoples lives, safety, and warning devices.Key word: Infrared reflective sensor doorbell桂林电子科技大学实训（论文）报告用纸 第 1 页 共 1 页 目录1 绪论11.1 课题来源的意义11.2 课题研究背景11.3 课题研究内容22 系统设计22.1 系统方案22.2 传感器概述32.2.1 红外线传感器32.2.2 红外线传感器的特点32.2.3 主要特性42.3 LM567芯片42.3.1 LM567概述42.3.2 芯片特点42.3.3 电气特性52.3.4 典型电路52.4 红外线对射管63 电路设计73.1 电路的原理图73.2 电路的组成部分73.3 电路的工作原理74 电路原理图、PCB板图的设计94.1 使用相关软件的介绍94.2 如何绘制原理图94.3 PCB板的生成94.4 Protel使用常见问题114.5 做板114.5.1 焊接124.5.2 组装124.6 调试、结果135 总结14参考文献15谢辞16附 录一17桂林电子科技大学实训（论文）报告用纸 第 17 页 共 17 页 1 绪论1.1 课题来源的意义红外线(Infrared rays)也是一种光线，由于它的波长比红色光还长，超出了人眼可以识别的范围，所以我们看不见它。红外线由德国科学家霍胥尔于1800年发现，又称为红外热辐射。通常把波长为0.751000m的光都称为红外线，并可以按照波长继续细分为三部分，即近红外线，波长为0.751.50m之间；中红外线，波长为1.506.0m之间；远红外线，波长为6.0l000m 之间。红外对射的特点是不影响周边环境、不干扰其它设备，红外线是一种光线，但又不同于普通可见光，它不会被察觉有了它不仅大大提高了劳动生产率，降低了成本，而且减轻了人们的劳动强度，改善了劳动条件。可以使用一对红外线发射与接收的装置，构成红外线的对射系统，称为主动式红外线应用系统。当红外线收、发装置之间的隐形光路被阻挡时，接收装置可以立即察觉到，发出警示信号。利用这种对射系统，可以很方便地构建各种隐蔽的防盗警戒布控，还可以用于各种设备的安全防护或者自动控制方面，过探测特定空间中，一定波长范围内红外光线的位置移动，识别空间范围内是否有移动人体存在，达到安全警戒或者自动控制的目的。使用红外线做信号载波的优点很多：成本低、传播范围和方向可以控制（不会穿过墙壁，对隔壁家的电视造成影响）、不产生电磁辐射干扰，也不受干扰等等。因此被广泛地应用在各个技术领域中。所谓感应式门铃是针对传统的按键门铃而讲的。传统的门铃都为按键门铃，正常使用寿命为一年（按20次/天）。而红外线感应式门铃，刚好可以取代人们按传统门铃的按钮的动作。直接由红外线感应触发门铃响起，节约了每年换按钮的成本，环保，美观。亦可作为警报作用。极大推到了人们的智能水平。随着微电子技术、无线技术和网络技术的飞速发展以及人们生活水平的大幅度提高，更廉价、功能更多、性能更好的无线遥控音乐门铃不断被研究并生产流入市场。本设计是在指导老师给定课题的基础上经过分析利用红外线传感器探测人体反射回来的红外线信号原理设计出来的红外线感应门铃。内容广泛，灵活应用。课题利用LM567、LM741芯片，以及红外线传感器原理设计而成的典型电路。电路设计简单，能够应用到很多领域，有较高的实用价值，可以起到提醒的作用。1.2 课题研究背景该感应门铃能探测到从红外线发射管发出的红外线，当人进入对射区域内，红外线被人体反射回来，被红外线接收管收不到后，经过电路处理，从而发出音频信号，适用于家庭、办公室、仓库、实验室等比较重要场合的提醒门铃和报警功能。可以说这个设计是一个价格低廉，安全可靠的报警系统。红外遥控电路功耗低，可靠性高，相互干扰小，已在现代生活中得到广泛的应用，例如红外线加热、红外线医疗器械、红外线通讯、红外线摄像、红外线遥控等，红外线遥控只是红外线众多应用中的一部分，目前在家用电器中广泛应用的彩电遥控器、录像机遥控器，VCD机遥控器、高保真音响遥控器等，都采用了红外线遥控，它使这些家用电器的控制变得十分简单、方便。1.3 课题研究内容课题通过对红外反射感应系统的设计和分析，用LM567通用音调译码器、红外线发射接收装置、LM741、三极管等器件设计电路。可以监测到一定范围内人体的运动，并发出音频信号。熟悉Protel 99se软件的应用，并且应用Protel 99se软件画出原理图以及制作电路板，制作实物并且调试、展示功能。掌握红外线发光二极管和红外线接收二极管的工作原理，理解芯片LM567和LM741芯片的工作方式。熟悉做板的方法和焊接的技术。正确调试出电路的实物功能。2 系统设计2.1 系统方案输出振荡信号发射红外光接收红外光音频、低频振荡器工作音频电路输出扬声器工作图2-1 本方案的基本原理框架图(1) 输出振荡信号：接通电源后，红外线发射管发射红外光，电路等待对射红外光；(2) 接收红外光：当红外光对射后，红外线接收管接收红外光；(3) 音频、低频振荡器工作：LM567和LM741芯片开始工作，发出音频信号；(4) 音频电路工作：信号通过音频电路接收，经三极管放大信号然后输出信号，扬声器开始工作，发出声音。2.2 传感器概述2.2.1 红外线传感器红外线传感器包括光学系统、检测元件和转换电路。光学系统按结构不同可分为透射式和反射式两类。检测元件按工作原理可分为热敏检测元件和光电检测元件。热敏元件应用最多的是热敏电阻。热敏电阻受到红外线辐射时温度升高，电阻发生变化，通过转换电路变成电信号输出。光电检测元件常用的是光敏元件，通常由硫化铅、硒化铅、砷化铟、砷化锑、碲镉汞三元合金、锗及硅掺杂等材料制成。2.2.2 红外线传感器的特点红外线又称红外光，它具有反射、折射、散射、干涉、吸收等性质。红外辐射是由于物体（固体、液体、和气体）内部分子的转动及振动而产生的。这类振动过程是物体受热而引起的，只是在绝对零度（273.16）时，一切物体的分子才会停止运动。任何物质，只要它本身具有一定的温度，都能辐射红外线。红外传感器 利用红外辐射与物质相互作用所称呈现的物理效应探测红外辐射的传感器，多数情况下是利用这种相互作用所呈现的电学效应。红外线传感器测量时不与被测物体直接接触，因而不存在摩擦，并且有灵敏度高，响应快等优点。红外线传感器常用于无接触温度测量，气体成分分析和无损探伤，在医学、军事、空间技术和环境工程等领域得到广泛应用。例如采用红外线传感器远距离测量人体表面温度的热像图，可以发现温度异常的部位，及时对疾病进行诊断治疗；利用人造卫星上的红外线传感器对地球云层进行监视，可实现大范围的天气预报；采用红外线传感器可检测飞机上正在运行的发动机 的过热情况等。2.2.3 主要特性l 高灵敏度：400C/750F或 250C / 480 Fl 红外光谱： 1至 3 ml 由自监测功能实现数字式控制l 无需光学调整l 使用维护方便l 专为钢铁工业恶劣的工作环境设计，光电子电路放置于重型外壳中l 设有空气吹扫装置和水冷却系统l 提供连接器和带有不锈钢辫型编织保护层的电缆2.3 LM567芯片2.3.1 LM567概述LM567 是一种高稳定性的锁相环音频泽码器集成芯片，其内部由鉴相器、电流控制震荡器、直流放大器、低通滤波器等电路组成，主要用于振荡、调制、解调、和遥控编、译码电路，芯片采用8脚双列直插塑封。LM567的基本工作状况有如一个低压电源开关，当其接收到一个位于所选定的窄频带内的输入音调时，开关就接通。换句话说LM567可做精密的音调控制开关。LM567作为通用音调译码器，当输入信号于通带内时提图2-2 LM567内部原理供饱和晶体管对地开关，电路由I与Q检波器构成，由电压控制振荡器驱动振荡器确定译码器中心频率。用外接元件独立设定中心频率带宽和输出延迟。2.3.2 芯片特点l 可调宽从0%到14%l 对假信号抗干扰l 高稳定的中心频率l 电源电压5V-15Vl 宽信号输出与噪声的高抑制l 用外接电阻20比1频率范围l 中心频率调节从0.01Hz到500KHzl 逻辑兼容输出具有吸收100mA电流吸收能力2.3.3 电气特性l 1脚输出滤波l 2脚回路滤波l 3脚数据输入端l 4脚正电源l 5脚接定时电阻l 6脚接定时电容l 7脚接地l 8脚数据输出端 2-3LM567管脚图 2.3.4 典型电路图2-4 LM567典型应用电路此典型电路利用了LM567接收到相同频率的载波信号后8脚电压由高变低这一特性，来形成对控制对象的控制。IC1是红外接收头，它接收发射器发出的红外信号，其中心频率与发射器载波频率f0相同，经IC1解调后，在输出端OUT输出频率为f1的方波信号。我们将LM567的中心频率调到与发射器中“与非”门1、2振荡频率相同，即使f2= f1。则当发射器发射信号时，LM567便开始工作，脚由高电平变为低电平，利用这个变化的电平便可去控制各种对象。利用此电路，我们可以做成遥控开关，遥控家里的各种家用电器。2.4 红外线对射管红外对射管：红外对射管由红外发射管和红外接收管两部分组成。红外发射管在外加电压的情况下可以产生出红外线。红外线是一种光线，具有普通光的性质，但又不同于普通可见光，它不会被察觉。红外线具有可以光速直线传播、强度可调、可以通过光学透镜聚焦、可以被不透明物体遮挡等等诸多优点。红外接收管是与发射管配对的特制二极管，它可以接收到红外发射管发射出的红外线，并产生微小的光电流，可以使用一对红外线发射与接收的装置，构成红外线的对射系统，称为主动式红外线应用系统。使用中，经常配对出现，当红外线收、发装置之间的隐形光路被阻挡时，接收装置可以立即察觉到，发出警示信号。利用这种对射系统，可以很方便地构建各种隐蔽的防盗警戒布控，还可以用于各种设备的安全防护或者自动控制方面。红外线发射与接收的方式有两种，其一是直射式，其二是反射式。直射式指的是发光管和接收管彼此相对安放在发射与受控物的两端，中间相距一定距离；反射式指发光管与接受管并列一起，平时接收管始终无光照，只有在发光管发出的红外光线遇到反射物时，接收管收到反射回来的红外光线才工作。本次设计的是运用对射方式的红外对射管。3 电路设计3.1 电路的原理图图3-1 红外感应门铃原理图3.2 电路的组成部分该红外线对射式电子门铃电路由红外线发射电路、红外线接收电路、集成运放电路、音频振荡器和音频输出电路等组成，如图3-1所示。电路中，红外线发射电路:由红外发射管（红外线发光二极管）D1、驱动晶体管VT1内电路及有关外围元器件组成；红外线接收电路:红外接收管（红外线光敏晶体管）VD2；信号放大由集成电路LM741和电阻器R5、R4,电容器C1、C2等组成；音频振荡器由LM567内部的或非门D3与D4和电阻器R6、电容器C5等组成；音频输出电路由放大晶体管V3、电阻器R7和扬声器BL等组成。3.3 电路的工作原理VD1发射红外线，VD2接收红外信号。LM567第、脚为译码中心频率设定端，一般通过调整其外接可变电阻W改变捕捉的中心频率。图中红外载波信号来自LM567的第5角，也即载波信号与捕捉中心频率一致，能够极大的提高抗干扰特性。当接收到的红外载波信号和捕捉中心频率一致时，说明不是干扰，LM567的第8角输出低电平。1、LM567输出部分与普通数字IC等有所不同，其内部是一个集电极开路的NPN型三极管，使用时，脚与正电源间必须接一电阻或者其它负载，才能保证IC译码后输出低电平。 2、实验表明：LM567接通电源瞬间，脚会输出一低电平脉冲。因此，用于作遥控器译码控制时，应在输出端后加装RC积分延时电路，以免每次断电后，重新复电时产生误动作。 3、LM567第、脚为译码中心频率设定端，一般通过调整其外接可变电阻W改变频率，经笔者实验发现，当W阻值变为0或无限大时，脚电平状态即使无信号输入时也会变为低电平，因此，在调整W时，不能使其短路或开路。 4、LM567的工作电压对译码器的中心频率有所影响，故最好采用稳压供电。 5、LM567脚外接电容决定着锁相环捕捉带宽，容量越小，捕捉带宽越宽，但使用时，不可为增大捕捉带宽而一味减小电容容量，否则，不但会降低抗干扰能力，严重时还会出现误触发现象，降低整机的可靠性。当VD2接收不到VD1发射出的信号，D2发光，输出端U2(LM567)的8脚输出高电平。 本电路的最大持点是红外线发射部分不设专门的信号发生电路，而是直接从接收部分的检测电路U2的5脚引人信号，此信号是U2锁相音频译码器的锁相中心 频率，这样既简化了线路和调试工作，又防止了周围环境变化和元件参数变化对收发频率造成的差异，实现了红外线发射与接收工作频率的同步自动跟踪，使电路的 稳定性和抗干扰能力大大加强。例如：LM567的输入端3脚为固定的高电平，它的输出端8脚输出高电平。LM567通过外接电阻R6及电容C3将其内部压控振荡器的振荡频率能够为100Hz，作为译码器的选频频率。接通电源后，LM567的6脚输出振荡信号，该信号经三极管V1放大后，驱动红外发射管VD1向空间发射一定距离的红外光。在房门前无人（VD1的前方无障碍物）时，光敏晶体管VD2接收到对射信号，LM567的8脚输出低电平，音频振荡器和低频振荡器均不工作，扬声器Been不发声。当有人靠进房门时，VD1发射的红外光信号将被人体反射回来，使VD2接收不到红外线信号。当红外线接收管VD2接收不到红外对射信号后该信号直接由3脚输入LM567，经过译码后由8脚输出高电平。信号经过三极管VT2放大后，通过扬声器Been发出“嘟、嘟”声，并且红灯亮，告知主人门外有人。4 电路原理图、PCB板图的设计4.1 使用相关软件的介绍当前电子技术发展日新月异，电子绘图和制板技术专业化程度越来越高，电子CAD技术已经成为专业基础技术。Protel 99 SE共分5个模块，分别是原理图设计、PCB设计、自动布线器、原理图混合信号仿真、PLD设计。美国ACCEL technologies公司于1988年推出了当时非常受欢迎的电子线路CAD软件包TANGO，可以说是Protel的前身，Protel Technology公司收购ACCEL Technologies公司，推出了protel for DOS软件作为TANGO升级版本。4.2 如何绘制原理图a.打开PROTEL99SE,执行FILENEW感应式门铃.ddbBrowse保存到桌面。b.执行FILENEWSchematic Document,建立文件并命名为“感应式门铃.Sch”.c.执行FILENEWSchematic Library Document, 建立文件并命名为“感应式门铃.Lib”.c.在库中画出所需要的集成电路、发光二极管、三极管、开关、电阻、电容等。d.将所有的元器件排好进行连线。4.3 PCB板的生成a.执行Designcreat netlist生成网络发生器表b.执行FILENEWPCB Document,建立文件并命名为“感应式门铃.Pcb”.c.执行FILENEWPCB Library Document, 建立文件并命名为“PCB.lib”.d.一样的 自己在库中画出所需的元器件f.排出PCB板 PCB板图PCB原理图：PCB板图4.4 Protel使用常见问题1.原理图常见错误：(1) ERC报告管脚没有接入信号：a 创建封装时给管脚定义了I/O属性；b 创建元件或放置元件时修改了不一致的grid属性，管脚与线没有连上；c 创建元件时pin方向反向，必须非pin name端连线。(2) 元件跑到图纸界外：没有在元件库图表纸中心创建元件。(3) 创建的工程文件网络表只能部分调入pcb:生成netlist时没有选择为global。(4) 当使用自己创建的多部分组成的元件时，千万不要使用annotate.2.PCB中常见错误：(1) 网络载入时报告NODE没有找到：a 原理图中的元件使用了pcb库中没有的封装；b 原理图中的元件使用了pcb库中名称不一致的封装；c 原理图中的元件使用了pcb库中pin number不一致的封装。如三极管：sch中pin number为e,b,c,而pcb中为1,2,3。(2) 打印时总是不能打印到一页纸上：a 创建pcb库时没有在原点； b 多次移动和旋转了元件，pcb板界外有隐藏的字符。选择显示所有隐藏的字符， 缩小pcb, 然后移动字符到边界内。多几次导出文件，做成新的DDB文件，减少文件尺寸和PROTEL僵死的机会。如果作较复杂得设计，尽量不要使用自动布线。4.5 做板对于电子产品来说，电路板设计是从电路原理图变成一个具体产品的必经之路，电路板设计的合理性与产品的生产及产品的质量密切相关。设计选用的电路板是环氧树脂板, 环氧树脂与铜箔有极好的粘合力,同箔的附着强度与工作温度高,可以在260度的焊锡熔中不起泡。也可使用覆铜聚四氟乙烯玻璃布层压板。不同的材料有不同的特点，由于调试中可能多次更换元件，所以要考虑到铜箔的粘合力。线路板的好坏直接影响着电路元器件的性能，不好的线路板，会使信号产生歧变，产生本底噪音生尖峰脉冲干扰等，为了尽避免上述影响，线路板在线出尽量做到：接照信号的传输路径由小到大的顺序在电路板上各路的布置各元器的位置，尽量缩短各元器件之间的距离，以减少外部干扰的引入和不必要的干扰。在供电线路中，大电流通过的路径应尽量设计得实一些，以降低电源内阻，使电流能顺利通过。在供电线路中，应尽量避免大电流的印刷电路式导线交布置在小电流通路的中间式附近，以免造成对小电流的干扰。走线时，应尽量走大于90度直角的线以防止产生尖峰脉冲造成干扰。在焊接的时候都是通过手工完成，在打孔时也是通过手工操作电钻完成，而我们并不是这方面的技工，这将在打孔的时候无法避免一些技术失误。如果焊盘的直径过小，在打孔时，孔稍微大了一点，焊盘便没有了。所以在设计旱盘大小是都设置为大于2毫米。线的宽度问题很重要，由于在学校的条件是手工腐蚀铜板，考虑到热转印中，炭粉的吸附与脱落问题，防止出现断线的情况，布线宽为1.5-2.5毫米。地线则尽可能的加宽，设置为环绕在板的边缘。大功率元件与小功率元件尽量分开布线。在焊接的过程中要先将体形小的元器件比如电阻、瓷片电容先焊接好，然后再焊接芯片的插脚和其他体积较大的元器件。焊接好后用数字万用表检测电路是否有短路和断路以及虚焊现象。4.5.1 焊接焊接使用的方法是手工焊接中的一种：接触焊接。接触焊接是在加热的烙铁嘴或环直接接触焊接点时完成的。烙铁嘴或环安装在焊接工具上。焊接嘴用来加热单个的焊接点，而焊接环用来同时加热多个焊接点。焊接时，首先，工具上要对电烙铁的电烙头要保护好，不能够出现黑色的氧化物，如果有就用锉刀磨掉后马上粘松香补焊锡。焊锡与电路板、电烙铁与电路板的夹角最好成45度，这样焊锡与电烙铁夹角成90度。然后将元器件的管脚对应好焊接电路板的焊接位置上，接着先将焊丝接触然后电烙头从下至上的较快速的上锡。焊接出来的焊点应该饱满，略有尖头。焊接IC等芯片原件时，可以先在板子上焊上插槽，安装在插槽上有几个好处：坏了之后更换方便；实验完后可以拿下来，而且引脚还是干净的，可重复利用；在调试的时候也能够方便检查出错误。4.5.2 组装红外发射二极管的工作原理与外形与发光二极管相似，常用的红外发光二极管，管压降约1.4V，工作电流一般小于20mA。为了适应不同的工作电压，回路中常常串有限流电阻。红外接收二极管接收到红外光信号时，其两端的电阻很小，即导通。当没有接收到红外光信号时，其两端的电阻很大，即断路。所以在安装此类元器件的时候，应注意红外线发射二极管发射出来的红外线信号能被红外线接收二极管接收到，不要被遮挡住。电路中的发光二极管，极性电容在安装时，应注意管脚的极性，防止正负极的颠倒，导致电路损坏。电路的电源用的是直流电源6V，在连接电源的时候，要注意电源的正负极，防止电路出现故障。4.6 调试、结果在调试的过程中，我先调试红外反射部分的电路，接通电源按下开关之后，发现发光二极管不亮，我对照原理图和PCB板用数字万用表检测每个元器件引脚的电压值，发现原来在画图的时候三极管的三个引脚接反了，我将三极管重新焊接后，发光二极管点亮。 在调试过程中出现问题，要仔细检查元器件（如三极管极性、集成块缺口方向、音乐芯片焊点等）是否接错，检查是否搭焊、错焊、虚焊等。 调试完成后，接通电源，电路没有发出声音。我用手放到红外线发射管的前面，红外线经过反射后，到红外线接收管接收到红外信号，电路发出声音。整个电路完成。5 总结 经过两周的实训，终于完成了这次实训，虽然结果不是很满意。但总的来说还是不错的，基本上符合要求。通过这次实训，我才真正领略到“艰苦奋斗”这一词的真正含义，我想说，焊接电路确实有些辛苦，但苦中也有乐，在如今理论课很多的情况下，课程设计是我们的实践课，不但能在这个课程上学到很多理论知识还能学到很多工程技术上的知识。课程设计很难实很累，但当我们设计成功，得到了设计成果时，心中也不免产生兴奋。同时我认为我们的工作是一个团队的工作，团队需要个人，个人也离不开团队，必须发扬团结协作的精神。某个人的离群都可能导致导致整项工作的失败。在课程设计中只有一个人知道原理是远远不够的，必须让每个人都知道，否则一个人的错误，就有可能导致整个工作失败。团结协作是我们课程设计成功的一项非常重要的保证。而这次课程设计也正好锻炼我们这一点，这也是非常宝贵的。参考文献1杨帮文.使用电子小制作精选M.北京：人民邮电出版社，20062陈永甫.红外探测与控制电路M.北京：人民邮电出版社，20063李文磊，刘士荣，陈征等自动控制理论实验 J.实验技术与管理. 20064宋家友.电子爱好者集成电子线路设计手册M.福建科技技术出版社，20025傅劲松.电子制作实验集锦M.福建科技技术出版社，20066廖先芸.电子技术实践与训练M.高等教育出版社，20007赵岩，王哈力，蒋贵龙，王东辉. 一种新型红外线雨水传感器的设计J.传感器世界，2005 8杨崇志，康博南.电子爱好者之使用技术手册M. 福建科技技术出版社，20029阎石.数字电子技术基础M.北京:高等教育出版社，199810康华光.电子技术基础模拟部分M.高等教育出版社，200611汤荣江.红外遥控技术在智能浴缸控制中的应用J. 微计算机信息，2006(28)谢辞宝剑锋从磨砺出，梅花香自苦寒来，不经历风雨怎能见彩虹。经过两个星期的艰苦奋战，我的课程设计几经曲折终于接近尾声。在这两个星期的时间里，我衷心感谢我的指导老师，以及帮助我的同学。感谢老师能在繁忙之中抽出时间为我提供耐心的指导，帮我们解决在设计过程中遇到的种种问题。置身老师的指导过程中，不仅我的思想观念焕然一新，也改善了我的思考方式，而且还明白了许多待人接物与为人处世的道理。其严以律己，宽以待人的崇高风范，朴实无华、平易近人的人格魅力，令我如沐春风，倍感温馨。一股暖意细水长流，源自内心而又沐润全身，微言寸语岂能祥诉感激之情，只好铭记心中，唯有虔诚的祝福老师合家欢乐，一生平安。同时，也将祝福送给每一位帮助我的同学。在做课程设计期间，我还有幸得到其他老师和同学的热心指导和大力帮助，有了他们，我才能克服各种困难和挫折，顺利完成课程设计和论文。在这里一并向他们表示感谢！最后，再次向各位指导老师致以崇高的敬意和最衷心的感谢！附 录一元器件清单编号名称型号数量编号名称型号数量R1电阻10K1VD2红外线接收二极管1R2、R10电阻0K2VT1、VT2晶体三极管90122R3电阻130K1D1、D2发光二极管LED2R4电阻1K1U1集成运放LM7411R5可变电阻200K1U2通用音调译码器LM5671R6电阻12K1C1独石电容2241R7电阻2.2K1C2独石电容1041R8、R9电阻2002C3独石电容1031Been扬声器0.5W、81C4铝电解电容器1u/50v1VD1红外线发射二极管1C5铝电解电容器2.2u/50v1
