新东方临水消防施工方案.doc

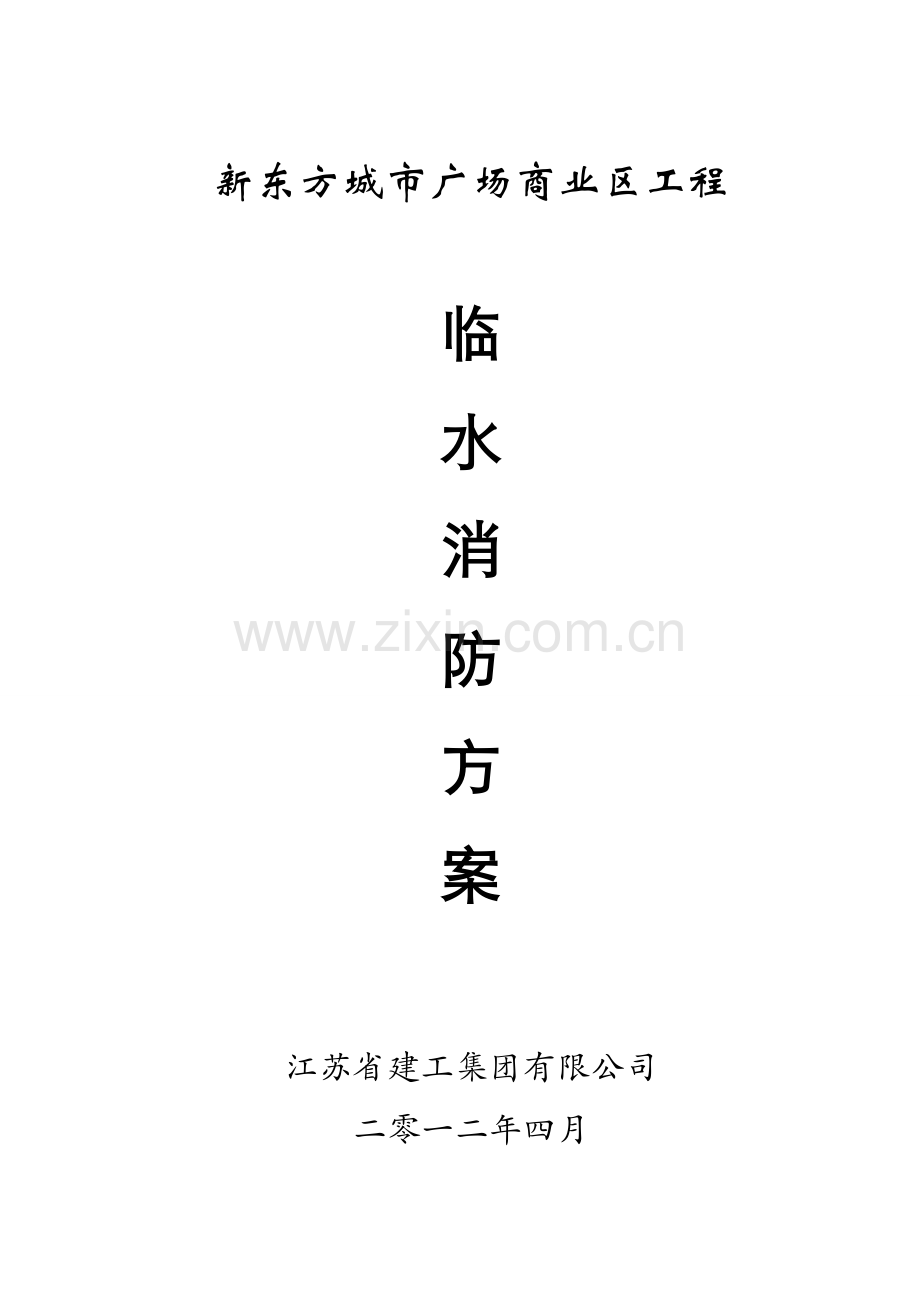

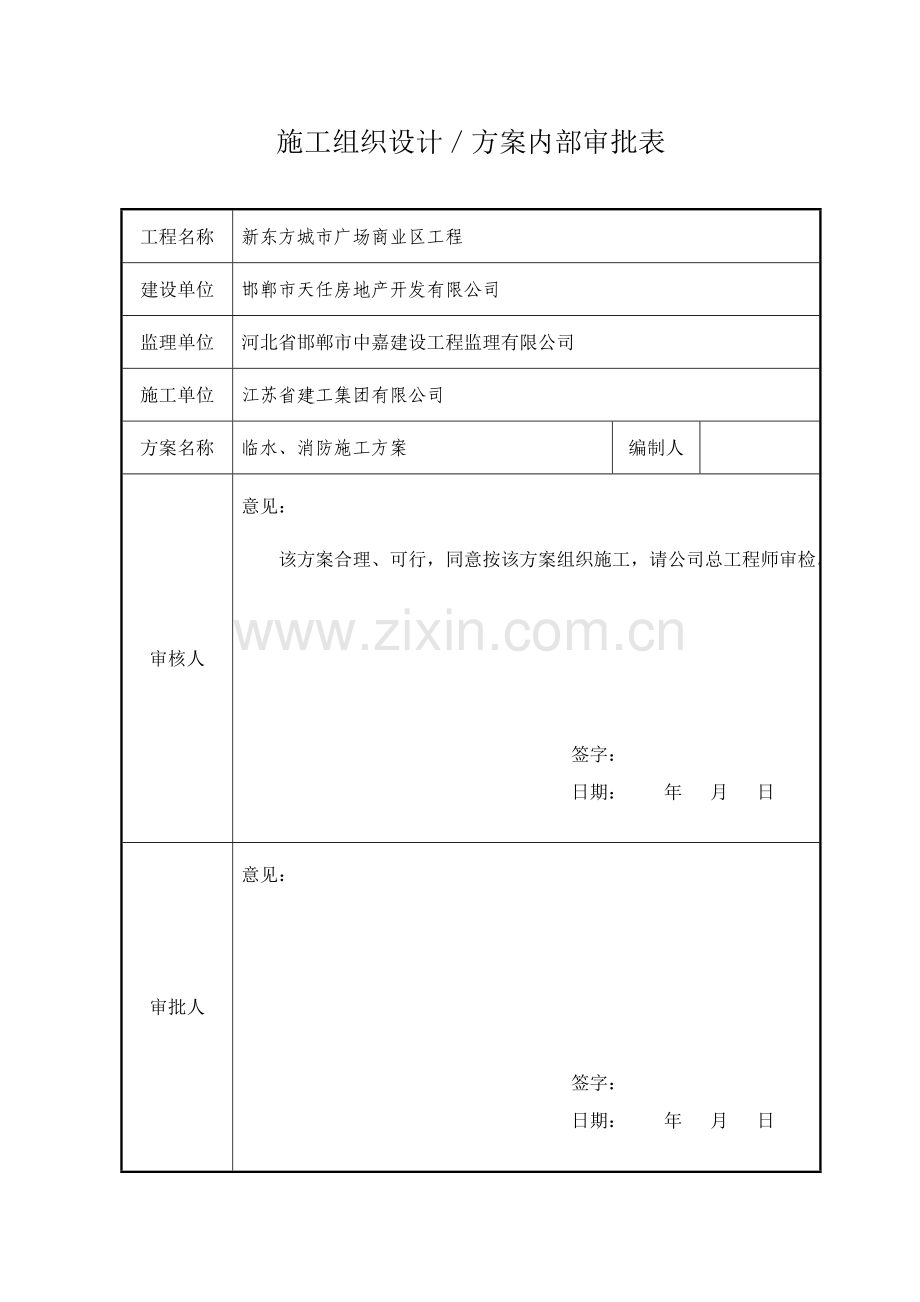

新东方城市广场商业区工程临水消防方案江苏省建工集团有限公司二零一二年四月施工组织设计方案内部审批表工程名称新东方城市广场商业区工程建设单位邯郸市天任房地产开发有限公司监理单位河北省邯郸市中嘉建设工程监理有限公司施工单位江苏省建工集团有限公司方案名称临水、消防施工方案编制人审核人意见： 该方案合理、可行，同意按该方案组织施工，请公司总工程师审检。签字： 日期： 年 月 日审批人意见：签字： 日期： 年 月 日目 录1、工程概况12、临时消防用水布置13、临时用水系统及计算24、现场临建布置安全距离65、消防技术措施76、各部位、各部门消防管理制度77、不同施工阶段的防火要点128、现场发生火灾时急救要领139、现场消防保卫组织1310、施工现场消防预备方案141、工程概况新东方城市广场商业区工程，建设单位为河北天任房地产开发有限公司，建设地点位于邯郸市滏河南大街东侧，渚河路北侧，工程正负零绝对标高为56.930m，工程结构类型为框架剪力墙，层高为地下两层地上二十六层，建筑功能：地下一层为储藏室，地下二层为汽车库，一层至七层为商业和办公，八层至二十六层为办公楼。总建筑面积：95180.78，其中地下建筑面积为17537.68。2、临时消防用水布置根据现场消防及施工用水的要求，将水源引至1、2#楼各楼层作业面。由于本工程是高层住宅，市政管道内水压无法满足施工要求，故需设一泵房，利用高压水泵将水送至用水处。本工程临时用水主要包括消防用水和现场施工用水两部分，具体布置如下：2.1 平面消防系统布置2.1.1 采用100铁管直接将水源从深水井及市政给水网线（水表井）接出，沿现场四周埋设消防系统管线。2.1.2 现场井式消火栓6只，消火栓接口采用DN65，枪口19外套丝铝质消火栓。分别布置在现场消防通道周边、木工加工棚附近等部位，消火栓枪头能达现场每个角落。具体见附图1（现场消防布置图）。2.1.3 现场在消火栓旁边布置“五五组合”消防架，消防架内配备干粉灭火器5只、消防水桶5只、消防铁锹5把、太平斧5把、消防钩5支。2.2 现场竖向消防系统布置主 要 设 材 料 表序号名 称规格及型号数量备注1立式给水泵65DL92其中一台备用2配套电机25kw2其中一台备用3消火栓DN6519283=84每层一套4水龙带30m（麻质）283=84每层一套2.2.1消防泵房的布置：在现场东北角布置消防泵房,采用70焊接铁管直接将市政给水引入消防泵房蓄水池，然后采用高压水泵将水送至各楼施工用水和消防用水系统。临时消防用水系统采用75焊接铁管（横向总管采用100焊接铁管），施工用水系统采用100焊接铁管。2.2.2 楼层内施工和消防用水各设置一根立管，管径分别为DN 48和DN 75，每层设置一只消火栓及施工给水点，消火栓口采用DN 65，枪口19外套丝铝质消火栓，每个消火栓配一根30米长麻质水龙带。施工用水支管管径为DN 25，闸阀控制。2.2.3 加压泵采用65DL9型多级水泵，扬程144米，流量30m3/h。立管在1、2#楼电梯处各设一套。2.3 楼层灭火器布置主楼各楼层在公共走道部位每层均布设两只干粉灭火器，干粉灭火器用定型钢筋笼挂起。并经常检查干粉灭火器的气压。3、临时用水系统及计算用 水 定 额序号用 水 对 象单 位耗 水 量备 注1施工用水（q1）浇筑混凝土全部用水L/m31800计算略抹灰工程用水L/m2302机械用水（q2）对焊机L/台.h3003施工现场生活用水量(q3)L/人.班404消防用水(q5)L/S7注：本表为建筑施工手册表732363.1 临时用水系统根据本工程生活区和办公生产用水分开配备的实际情况及有关消防供水要求，参照相应的施工规范，做出临时用水施工方案，本方案包括临时消防给水系统、生活、施工生产给水系统及现场临时排水系统，详见现场总平面布置图。3.1.1消防水系统施工现场四周布置循环水管，并在场区四周布置4处消火栓接口，另在每栋楼布置消防立管各一根，以满足消防、施工及生活用水。3.1.2生产给水系统办公生产区拟沿基坑周围铺设管径为DN75的给水干管，在施工现场各用水点预留施工生产用水甩口，以满足施工及消防用水，给水管埋深为500mm。3.1.3生活用水系统本工程生活区用水的从甲方指定水源点铺设管径为长度约500m的给水管道，绕过宏达集团S3、S4地块接入生活区；结合本地区的冻土深度为0.46m，管道埋深500mm；考虑到生活区用水量及位置的特殊情况，管径选择为DN40的给水管以满足施工人员的生活用水。3.1.4排水系统办公生产区的排水系统，按公司有关卫生设施的设置要求，设计相应的排水管道。在施工现场北侧办公区设置沉淀池、排水暗沟，排放现场雨水及其它生产办公用水，经沉淀池净化后排至市政雨水井；现场厕所下设置砖砌化粪池，再接入市政污水管。因本工程基坑四周，从北到南高低差较大，所以结合本工程实际情况，在基础施工时，由于基坑支护设计中未曾在基槽四周设置排水沟，我方按甲方要求结合相关规范在基坑四周设置明排水沟、集水坑，并及时将水排出以免流入基坑给施工带来不利影响。生活区排水系统按标准进行设置，食堂排水口设隔油池，食堂废水经隔油池后排入距离约10m位置处的沉淀池内，生活区场地雨水、生活用水采用明排水沟排入生活区沉淀池。厕所按标准砌筑化粪池，厕所内设自动冲水装置并定时冲洗，厕所污水排入化粪池；所有生活区内废水因生活区地点无市政管道接入，定时进行人工抽排，保证生活区的卫生。3.2用水量计算本工程施工临时用水量参照建筑施工手册中的计算方法计算。1）施工现场施工用水量计算式中：q1-施工用水量（L/S）K1-未预计的施工用水系数（1.051.15，本工程取1.15）Q1-年（季）度工程量（以实物计量单位表示）N1-施工用水定额T1-年（季）度有效工作日t-每天工作班数（取 1.5）K2-用水不均衡系数（取1.5）本工程施工用水量主要集中于混凝土养护。q1=1.1570002001.5/（901.583600）=0.62L/S2）施工机械用水量式中：q2-机械用水量（L/S）K1-未预计的施工用水系数T1-年（季）度有效工作日Q2-同一种机械台数N2-施工机械台班用水定额本工程无大型施工用水设备，该部分用水量可忽略不计。3）施工现场生活用水量（除施工人员居住用水以外）式中：q3-施工现场生活用水量（L/S）P1-施工现场高峰昼夜人数(按400人考虑)N3-施工现场用水定额（20-60L/人班，本工程取40L）t-每天工作班数取 1.5K4-施工现场用水不均衡系数(1.31.5,本工程取1.4)q3=400401.4/(1.583600)=0.52 L/S4）生活区生活用水量（因现场不设生活区，故 q4不计入总用水量）式中： q4-生活区生活用水量（L/S）P2-生活区居民人数（按 400 人考虑）N4-生活区昼夜全部生活用水定额（100120L,本工程取120L）K5-生活区用水平均衡系数(2.02.5，本工程取2.5)q4=4001202.5/(24 3600)=1.39 L/S5）消防用水量现场消防用水：q5经查表可知 q5=10L/S6）求总用水量Q由于q1+q3=0.62+0.52=1.14L/Sq5故总用水量Q（生产办公区）=q5+0.5（q1+q3）=10.57L/SQ（生活区）=1.39L/S7）管径选择按下式进行计算，（V取2.5m/s）式中:d-配水管径(m)Q-耗水量(m/s)V-官网中水流速度(m/s)综上，办公生产区的管径选择为DN75，职工生活区的管径选择为DN40以满足生产与生活的需要。经以上计算，业主提供管径为DN100的市政给水借口管的水源能满足现场施工用水量及应急时消防用水，为确保施工现场用水需要。3.3 水泵选择扬程：H1=60 m；管道水平长度取200m，管道总长L=200+60=265（m）；查施工手册表7-42，用插入法得单位管长的水头损失i=105.75 (mm/m)；总水头损失h =1.2iL=1.2105.7526534(m)需总扬程为H =60+34=94(m)选用已有水泵型号为65DL9，其扬程为144米，流量30m3/h。（符合要求）4、现场临建布置安全距离4.1 现场临建布置临 建 结 构 一 览 表序号临建名称结构形式建筑尺寸（mm）1办公室（含仓库）彩钢板房5.4632.762木工房、钢筋棚钢管架设8.0204.2、临时设施、材料的布置距离满足以下规定：相邻建筑物、材料堆放的防火安全距离表类别防火间距m类别建筑物临建设施非易燃库房易燃库房固定明火处材料堆废料易燃杂物建筑物201520252030临建设施204620151530非易燃库房156615151020易燃库房20201520252030固定明火处251515252530材料堆201510202530废料易燃杂物303020303030305、消防技术措施5.1 所有现场消防管道必须按规范要求敷设，材料质量、连接方法符合要求，系统设置后需经过检验和调试。5.2 在无消防管理员的许可下，不得随意拆除消防管道和将其挪作它用。5.3 现场用水和消防管道必须定期检查，发现水管损坏和破裂及时更换，以防消防时受高压作用造成爆管，影响消防效果。5.4 水管沿地埋设时，必须埋在冻土层以下（埋深约800mm），外露管应固定好，冬季做好明管的防冻工作。5.5 做好防火器材的保管和养护工手，防止其流失的物非所用。5.6 施工现场需进行分区管理，对用火作业区、易燃易爆材料库、生活区、材料堆场要加以区分管理。5.7 做好明火动用申请工作，现场生产、生活用火应征得消防主管部门的批准，任何人不准擅自使用明火。用明火施工时，应预先做好技术交底，并保证专业人员持证上岗。5.8 制定施工中的易燃、易爆物品的管理制度，做好材料的保管工作，减少消防中存在的隐患。5.9 现场易燃易爆物品仓库，除设有足够的防火器材外，必须有专人负责看护。5.10 现场用电线路、专用电缆采用暗设，部分明设的线路配电系统要做好检查工作，保证施工安全用电。5.11 现场必须设专人消防值班工作，消防执行人员需培训上岗。5.12 施工现场和禁区不得吸烟。6、各部位、各部门消防管理制度6.1 施工现场消防管理制度6.1.1 必须贯彻执行消防工作“预防为主、防消结合”的方针和北京市消防条列。6.1.2 反进入施工现场的施工人员，严禁吸烟，对违者进行劝阻，对不听劝阻者应进行处罚。6.1.3 施工现场严禁动用明火，因工作需要动火，先到保卫部门办理动火许可证。6.1.4 动用电气焊作业时，必须开动火证，并设专人进行看火和备齐消防器材。6.1.5 严禁随便动用火损坏消防器材，对于违者需按有关条例进行处罚。6.1.6 加强应变能力，对突发事件采取有效措施，防止灾情扩大。6.1.7 现场木工防要每天按时进行清扫，把废料堆放到制定的安全的地方。6.1.8 乙炔、氧气瓶使用时需注意，两瓶相互离开距离不的少于5m,各自距明火的距离不的少于10m。6.1.9 工长、班组长在下达施工任务时必须向工人交代相关防火工作。6.2 集体宿舍防火安全管理制度6.2.1 宿舍区域内严禁存放易燃易爆物品，必须配备足够的灭火器材，每个人都必须熟知器材的使用方法。6.2.2 吸烟者必须把烟头及火柴熄灭后放入烟灰缸内，不得乱仍乱放；严禁在床上吸烟。6.2.3 宿舍内不得使用电炉，不得私拉乱接电缆电线，确实需要，必须由正式电工按规定架设，宿舍内不得使用100W以上的灯泡及电钨灯照明或取暖。6.2.4 严禁用汽油烧煤油炉或生炉火，用汽油擦洗衣服时必须远离火源，严禁运用明火。6.2.5 宿舍内严禁使用易燃物支搭小屋或隔墙。6.2.6 冬季取暖火炉四周可然物距火炉不得小于1.5米，火炉上不准烘烤衣物或各种易燃品，必须将炉盖盖好，并且必须设专人进行管理。6.2.7 宿舍区的建筑、结构、布局、用电、用火取暖等必须符合上级有关消防规定，宿舍与宿舍的安全防火距离不得小于5米。6.3 职工食堂防火管理制度6.3.1 伙房应用耐火材料建筑，并配备足够的灭火器材，工作人员应熟悉放置地点和使用方法。6.3.2 食堂内的煤气、液化气炉灶等有火种的设备必须设专人管理，经常检查炉灶及管道，发现问题及时解决。6.3.3 使用煤气、液化气应先点火后开气，气瓶与灶具必须保持1米以上的距离。6.3.4 煤油或油炸食品时，注意油温不得太高，看管人员不得离开炉灶。6.3.5 所使用的电力、机械、电冰箱、照明烘烤箱等电器设备应作防火处理，必须保持良好的绝缘。开关、闸刀、保险器应安装在安全地点。6.3.6 食堂负责人应负责食堂的防火工作，每天工作完后负责检查食堂的防火安全工作，发现问题立即解决，确认无问题后应熄火，关窗、锁门，方可下班。6.4 木工房防火管理制度6.4.1 必须配备足够的灭火器才和明显的防火标志。6.4.2 木工房内严禁吸烟及明火作业，严禁使用电炉取暖。6.4.3 木工房内刨花、木屑、碎木、剧沫等必须每天清理干净，做到工完场清。6.4.4 木工房内严禁堆放过多木料、成品及时运出，运到指定的安全地点。6.4.5 电机、电闸等设备安装必须符合要求，必须保持干燥清洁每天工作完毕必须清理一次清除粉尘。非电工严禁拆装检修。6.4.6 木工房内严禁私接电线，如需用电应有专职电工负责架设，木工房内照明灯泡最大不超过100W。6.4.7 使用的酒精、油漆、汽油、稀料等易燃物品领用不能超过当日所用的量，必须有专人管理，木工房内不准存放汽油、酒精、油漆等易燃物品。6.4.8 油棉丝、油抹布严禁随地乱扔，用完后放在铁桶内定期处理，木工加工场地严禁安装砂轮机。6.4.9 木工房内必须设一位专人负责防火工作人员，下班前进行详细检查，确定没有问题后断电、关窗、锁门后方可下班。6.5 仓库防火安全管理制度6.5.1 必须执行安全部门公布仓库防火安全管理制度的规定。6.5.2 库区内消防道路要畅通，并与生活区分开，与其他建筑物保持足够的防火间距。6.5.3 库区入口处设明显的“严禁吸烟”和“禁止明火作业”的标语牌和进出库房的须知。6.5.4 库房内严禁使用日光灯、磺钨类、60W以上的灯泡照明，并用拉线开关，严禁使用电炉取暖、做饭烧水。6.5.5 严禁在库房内设办公室、住人；不准使用可燃材料，搭见房间与隔墙。6.5.6 库房内各种材料的储存，应按其性质、危险程度分类存放，严禁易燃物混放；易燃的物品必须专库存放。6.5.7 对散落、渗漏、不用的木纸包装盒、包装箱及其他的可然易燃物品及时清理，运出库外，存放在安全地点。库区内库房内严禁使用火炉采暖，严禁停放机动车电瓶车。6.5.8 库区和库房内严禁明火作业，确实需用者必须以公司保卫部门批准后，并采用可靠的安全措施方可使用。6.5.9 库房管理人员必须熟知仓库防火管理制度熟悉所管物资性质、特点、整理、存放、搬运、使用注意事项。下班前应进行安全防火检查，确认无疑后，关好窗、锁好门方可离开。每个库房应设专用电闸，电闸设在库外，下班或出库应随手关掉电闸。6.6 化学危险品仓库防火规定6.6.1 库房的门窗向外开，保持良好的通风，水泥地面要垫木板或铺沙土，窗户玻璃为毛玻璃或涂白铅油，防止日光晒入。6.6.2 库房内应保持35摄氏度以下，夏季对沸点低的物品，要有降温措施。6.6.3 库内应按危险品的易燃、自燃、剧毒、腐蚀以及遇水自燃等性质分别设库或单独存放，不的混放。6.6.4 库内不准安装一般电气照明设备，禁止吸烟和明火作业，严禁在库内分装配料。6.6.5 搬运物品时，严禁磕碰、震动、拨压、重压、摩擦和倒置及时处理包装物品。6.6.6 库内应有针对性的配备消防器材，保管员应熟悉防火知识，懂得灭火器材使用方法。6.6.7 仓库保管员为第一防火负责人。6.7 机械班安全防火规定6.7.1 机械修理所用棉丝、抹布、油纸等物，不得随意乱扔，应集中金属桶内，定期清除，销毁。6.7.2 各种电气设备，应由正式电工进行安装，拆卸或排除故障，其他人不的私自拆修，安装。6.7.3 所使用的汽油、煤油、柴油、机油等，必须有专人负责，不的将油类随地倾倒。6.7.4 砂轮机应设单独房间摆设，周围严禁存放易燃可燃物品，严禁存放各种油类。6.7.5 清洗各种零部件，应在通风良好的房间内，清洗时严禁吸烟和明火作业。6.7.6 机械班严禁使用电炉，火炉取暖、做饭，电闸箱与配电盘应保持不少于3米的距离。6.7.7 机械班的班长作为第一负责人，负责本班防火工作。6.8施工现场治安保卫管理制度6.8.1确定治安责任人，建立治保组织，并拟定制度和责任制，并报上级主管部门。6.8.2必须拟定治安保卫方案及措施。6.8.3必须设立警卫室及巡逻制度。6.8.4施工现场严禁赌博、酗酒、非法留宿，不准随意使用电热器具和电炉。6.8.5加强“四防”工作。即：防火、防盗、防破坏、防灾害事故。6.8.6加强对贵重物品、现金、票证的管理，要放在安全地点，防止丢失。6.8.7现场发生刑事案件、治安案件和伤害事故，必须保护现场，并及时上报当地派出所和上级保卫部门。6.8.8易燃、易爆及剧毒物品设专库、专人管理、设明显标志，严格执行领取、使用、回收制度。6.8.9项目经理对施工现场治安保卫工作负全面责任。经常对职工进行法制宣传教育，提高法制观念，加强防范意识，做到管好自己的人，看好自己的门，办好自己的事。6.9建材、机具、成品保卫措施6.9.1库房搭设要牢固，有门有锁，有防盗措施，消防器材安全有效。6.9.2贵重物品必须及时入库，大型设备、笨重设备不能进入仓库的，放在外面要有防雨排水措施，在未安装之前不得开箱。6.9.3现场必须有专职保卫人员，负责对工地宿舍区的保卫巡视。6.9.4建立门卫制度。材料出工地必须有出门证，车辆离开工地必须检查，严禁闲人出入工地。6.9.5凡故意损坏、污染或偷拿现场材料者，均处以该材料费的310倍罚款。6.10治安保卫工作方案6.10.1单位工程设立由10人组成的保卫领导小组，由单位工程负责人任组长，负责全面领导工作，安全负责人任副组长，其他成员共8人。6.10.2工地设门卫值班室，由3人昼夜轮流值班，白天对外来人和进出车辆及所有物资进行登记，夜间值班巡逻护场。重点是仓库、木工棚、办公室、塔吊及成品、半成品保卫。6.10.3加强对外地民工的管理，摸清人员底细，掌握每个人的思想动态，及时进行教育，把事故消灭在萌芽状态。非施工人员不得住在施工现场，特殊情况要经保卫工作负责人批准。6.10.4每月对职工进行一次治安教育，每季度召开一次治保会，定期组织保卫检查，并将会议检查整改记录存入内业资料备查。6.10.5对易燃、易爆、有毒物品设专库、专管，非经单位工程负责人批准，任何人都不得动用。不按此执行，造成后果追究当事人的刑事责任。6.10.6施工现场必须按照“谁主管，谁负责”的原则，确定党政主要领导干部负责保卫工作。实行总承包单位负责的保卫工作责任制，建立保卫工作领导小组，与分包单位签订保卫工作责任书。各分包单位应接受总承包单位的统一领导和监督检查。6.10.7施工现场要建立门卫和巡逻护场制度，护场守卫人员要佩戴执勤标志。6.10.8做好成品保卫工作，制定具体措施；严防被盗、破坏和治安灾害事故的发生。6.10.9施工现场发生各类案件和灾害事故，要立即报告并保护好现场，配合公安机关侦破。6.11治保会任务6.11.1组织宣传法律、法规和“四防”教育。6.11.2向群众进行保障公民合法权益、遵守社会主义法制和提高革命警惕的宣传教育。6.11.3落实项目经理的治安责任制和各项治安制度。6.11.4协助公安保卫部门组织治安巡逻，维护内部治安秩序和生产的顺利进行。6.11.5保护案发现场，协助现场保卫部门的公安部门就地查破案件。6.11.6劝阻和制止违反治安管理行为，并对其进行帮助教育。6.11.7揭发检举坏人坏事和其他刑事犯罪分子。6.12治安保卫工作领导小组名单组长： 项目经理副组长： 生产经理、安全总监组员： 项目部其他管理人员、各专业工长、各作业班组组长7、不同施工阶段的防火要点7.1 基础施工阶段：做好基础底板防水卷材的存放保管工作。7.2 主体结构施工阶段：注意移动电源线路的检查和保护，禁止超负荷工作，防止短路起火；在竹胶板大模堆放区和外脚手架上设置足够的消防器材，并设专人作现场看护和巡逻。7.3 装修施工阶段：加强对分包单位的防火安全管理，做好安全技术交底工作；对各种易燃物品必须集中堆放管理，施工中按工作量领用，每天收工时，剩余物品必须清理退场或入库；现场装修用照明器具做到谁使用谁保管，不用时及时切断电源。8、现场发生火灾时急救要领8.1 当现场发生火情时，应立即切断临时电源，第二采取隔离措施和组织扑救。8.2 先救人后保物，同时防止易燃易爆物品对抢救人员的伤害。保证施工人员的生命安全。8.3 及时拨打119火警报警电话报警。9、现场消防保卫组织总指挥：项目经理副总指挥：生产经理副总指挥：安全总监报警：安全员急救：施工员抢救：质检员警卫：技术员9.1 组织机构图：9.2 义务消防员组：组长江乾坤，副组长王新国 10人领导小组10、施工现场消防预备方案为增强全体职工的消防意识，搞好消防工作，保卫国家财产和职工的人身安全，一旦工地出现火情，全体职工和消防员，将有条不紊地按照我们预先制订的灭火方案进行实施。必须迅速及时的将火扑灭，把损失控制在最低限度，为此，制定消防工作预备方案，其具体分工如下：10.1 最先发现火情的人要大声呼叫，某某地点某某部位失火，并立即报告义务消防队负责人：项目经理10.2 由消防队长安全总监在现场负责指挥。10.3 由报警员安全员打119报警电话，报告失火地点、火势，同时给施工处主管领导打电话。10.4 由现场电工负责切断电源。10.5 由现场急救员施工员带领若干义务消防员打开水龙带箱，接上消防水龙带，用水枪喷水灭火。10.6 其余义务消防员可用灭火器灭火，并可用消防桶、消防钩等消防工具灭火。架子组负责对外架起火的扑灭工作。10.7 由生产经理到马路上接消防车、救护车。以上工作在险情发生时同时进行，是我们工地为了把消防工作做得更好，在没有发生火灾事故前对义务消防员的具体分工，并且进行演习。如果真的发生火灾事故，大家一定要团结一心，忙而不乱地扑灭火灾，为国家和集体减少不必要的损失。
