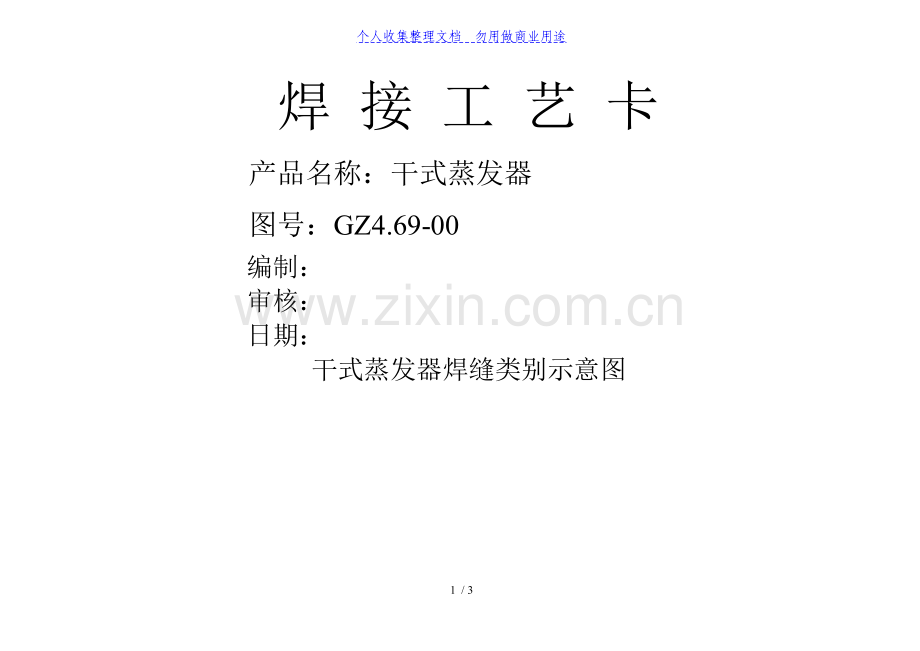

焊 接 工 艺 卡
产品名称：干式蒸发器
图号：GZ4.69-00
编制：
审核：
日期：
干式蒸发器焊缝类别示意图

产品名称
干式蒸发器
焊接工艺卡
编号

产品图号
GZ4.69-00
母材牌号
Q235-B,20
焊缝编号：C1、C2
技术要求

1、施焊前，应清除坡口及其母材两侧表面20mm范围内地氧化物、油污及其它有害杂志.
2、焊后彻底清渣、清除飞溅；
3、焊后自检.
工艺评定编号
PQR071001
接头及坡口型式图
焊 接 材 料
牌号
规格
烘烤温度
保温时间

J422
Ф3.2
150℃
1h
J422
Ф4.0
150℃
1h

焊 接 规 范 参 数
预热温度（℃）
/
层间温度（℃）
/
气体流量（L/min）
/
焊工资格
SMAW-II-6FG-12/57-F3J
背面清根方法
/

焊后热处理说明：

层 数
焊接方法
电源极性
焊接材料
焊材规格
电流（A）
电压（V）
更改

1
SMAW
AC
J422
Ф3.2
100~120
20~21
标记
内容
签字
2
SMAW
AC
J422
Ф4.0
130~150
22~24

3
SMAW
AC
J422
Ф4.0
140~160
23~24

以下空白

编制

年 月 日

校核

年 月 日

批准

年 月 日
产品名称
干式蒸发器
焊接工艺卡
编号

产品图号
GZ4.69-00
母材牌号
Q235-A
焊缝编号：C3、C4
技术要求

1、施焊前，应清除坡口及其母材两侧表面20mm范围内地氧化物、油污及其它有害杂志.
2、焊后彻底清渣、清除飞溅；
3、焊后自检.
工艺评定编号
PQR071001
接头及坡口型式图
焊 接 材 料
牌号
规格
烘烤温度
保温时间

J422
Ф2.5
150℃
1h

焊 接 规 范 参 数
预热温度（℃）
/
层间温度（℃）
/
气体流量（L/min）
/
焊工资格
SMAW-II-6FG-12/57-F3J
背面清根方法
/

焊后热处理说明：

层 数
焊接方法
电源极性
焊接材料
焊材规格
电流（A）
电压（V）
更改

1
SMAW
AC
J422
Ф2.5
90～110
19～20
标记
内容
签字
2
SMAW
AC
J422
Ф2.5
100～110
19～20

以下空白

编制

年 月 日

校核

年 月 日

批准

年 月 日
产品名称
干式蒸发器
焊接工艺卡
编号

产品图号
GZ4.69-00
母材牌号
Q235-A,20
焊缝编号：D1、D2、D3、D4
技术要求

1、施焊前，应清除坡口及其母材两侧表面20mm范围内地氧化物、油污及其它有害杂志.
2、焊后彻底清渣、清除飞溅；
3、焊后自检.
工艺评定编号
PQR071001
接头及坡口型式图
焊 接 材 料
牌号
规格
烘烤温度
保温时间

J422
Ф2.5
150℃
1h
J422
Ф3.2
150℃
1h

焊 接 规 范 参 数
预热温度（℃）
/
层间温度（℃）
/
气体流量（L/min）
/
焊工资格
SMAW-II-6FG-12/57-F3J
背面清根方法
/

焊后热处理说明：

层 数
焊接方法
电源极性
焊接材料
焊材规格
电流（A）
电压（V）
更改

1
SMAW
AC
J422
Ф2.5
90～110
19～20
标记
内容
签字
2
SMAW
AC
J422
Ф3.2
120～130
21～22

以下空白

编制

年 月 日

校核

年 月 日

批准

年 月 日
