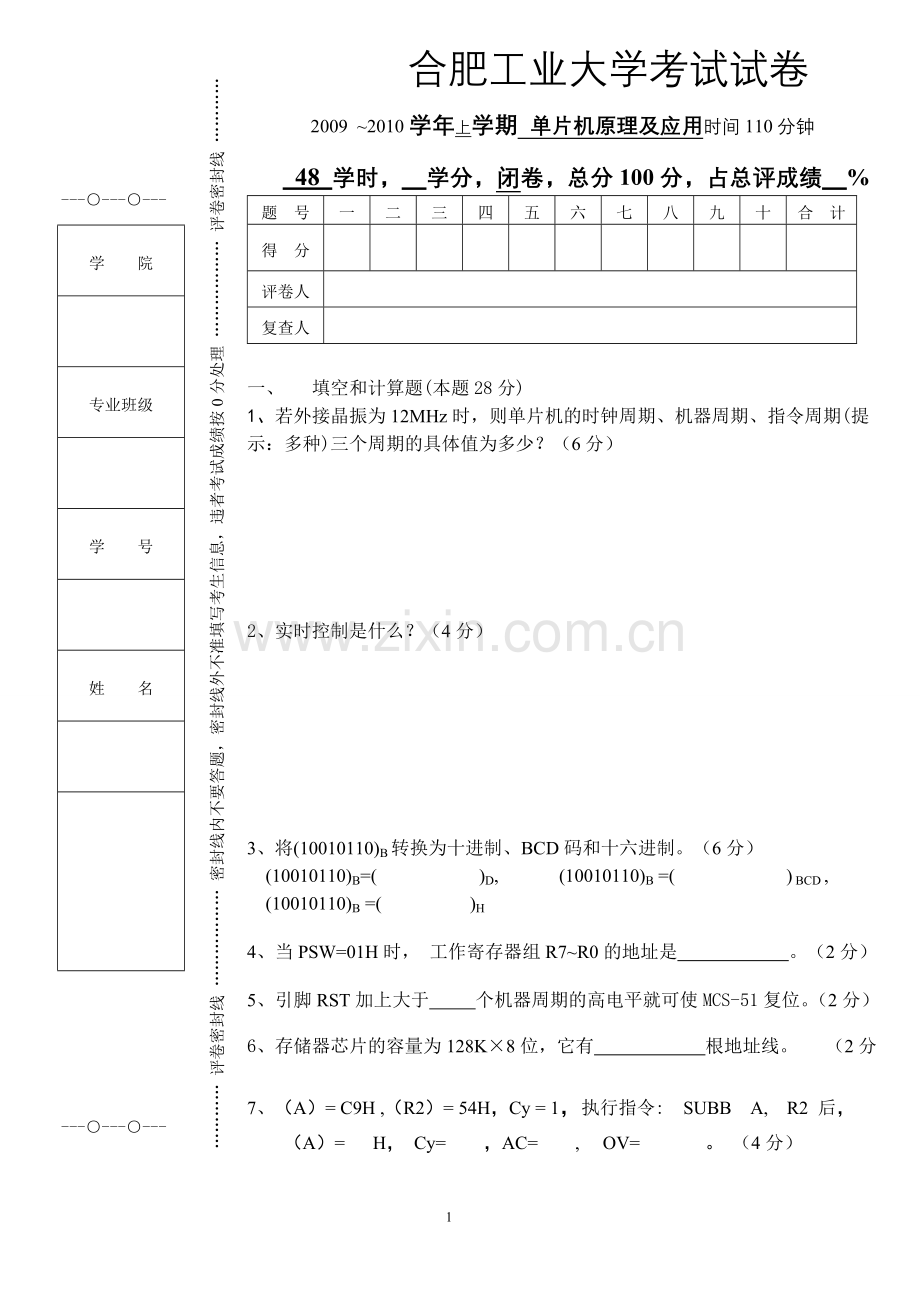

合肥工业大学考试试卷
2009 ~2010学年上学期 单片机原理及应用时间110分钟
48 学时， 学分，闭卷，总分100分，占总评成绩 %
题 号
一
二
三
四
五
六
七
八
九
十
合 计
得 分

评卷人

复查人

一、 填空和计算题(本题28分)
1、若外接晶振为12MHz时，则单片机的时钟周期、
机器周期、
指令周期(提示：多种)
三个周期的具体值为多少
？

１、 （6分）

2、实时控制
是什么？（4分）

3、将(10010110)B转换为十进制、BCD码和十六进制。（6分）
(10010110)B=( 　　 )D, 　　　(10010110)B =( ) BCD , (10010110)B =( 　 )H

4、当PSW=01H时， 工作寄存器组R7~R0的地址是　　　　　　。（2分）

5、引脚RST加上大于 个机器周期的高电平就可使MCS-51复位。
（2分）
6、存储器芯片的容量为128K×8位，它有 根地址线。 （2分）

7、（A）= C9H ,（R2）= 54H，Cy = 1，执行指令: SUBB A, R2 后，
（A）= H， Cy=　　，AC= , 　OV=　　　
。 （4分）

四、

4

二、应用MCS-51指令实现以下功能：（本题40分）
1、编程实现将片外程序存储器地址为1500H~1510H单元中的数据块全部传送到片内RAM 0030H~0040H中, 并将原数据块区域全部清零。

2、片内RAM30H单元内容和片外RAM 0030H单元内容相加，结果存于片内RAM 30H单元。

3、用定时器T1工作于方式1产生250μs定时，设，有外部中断INT0(下
降沿

触发)， T1为最高级，试给定时器T1、外部中断INT0初始化。

4、编程将片内RAM30H、31H和32H单元中叁个无符号数，按升序排序，结果存放于以50H为首的单元中。

5、用位操作指令编程实现以下逻辑关系：
P3.1
＆
≥1
≥1
P3.2
P3.3
P3.4
P3.5

三、编程：（本题18分）
1、　有晶振频率为12MHz的89C51单片机，使用定时器1以定时方法在P1.7输出周期为500μs，占空比为1:2的方形脉冲, 以定时工作方式1编程实现。（本题9分）

2、 请用中断法编出串行口方式1下的接收程序。设单片机主频为12MHz， 波特率为9600bps， 接收数据缓冲器在外部RAM， 始址为1000H， 接收数据区长度为0AH。（本题9分）

四、对下列程序进行手工汇编：（本题6分）

程 序
地 址
机 器 码
Dey EQU 50H

ORG 2000H

MOV A, Dey

CRL C

RRC A

JZ JE

MOV Dey , A

JE：SJMP JE

五、某一8031单片机应用系统，以外部扩展一片2832和一片8155芯片，并带有8*2键和2个LED显示器（数码，动态显示）。（本题8分）
注意：8155的片选端接电源低电平，IO/M接P2.7, 其它地址线任选。
1． 说明扩展两芯片的作用和地址范围：
2832作用和地址：
8155的RAM作用和地址：
8155的I/O作用和地址：
2、请画出该8031系统外扩部分（2832、8155、键和LED显示器）硬件结构图：
