110kv侨区送变电工程可行性研究报告.doc

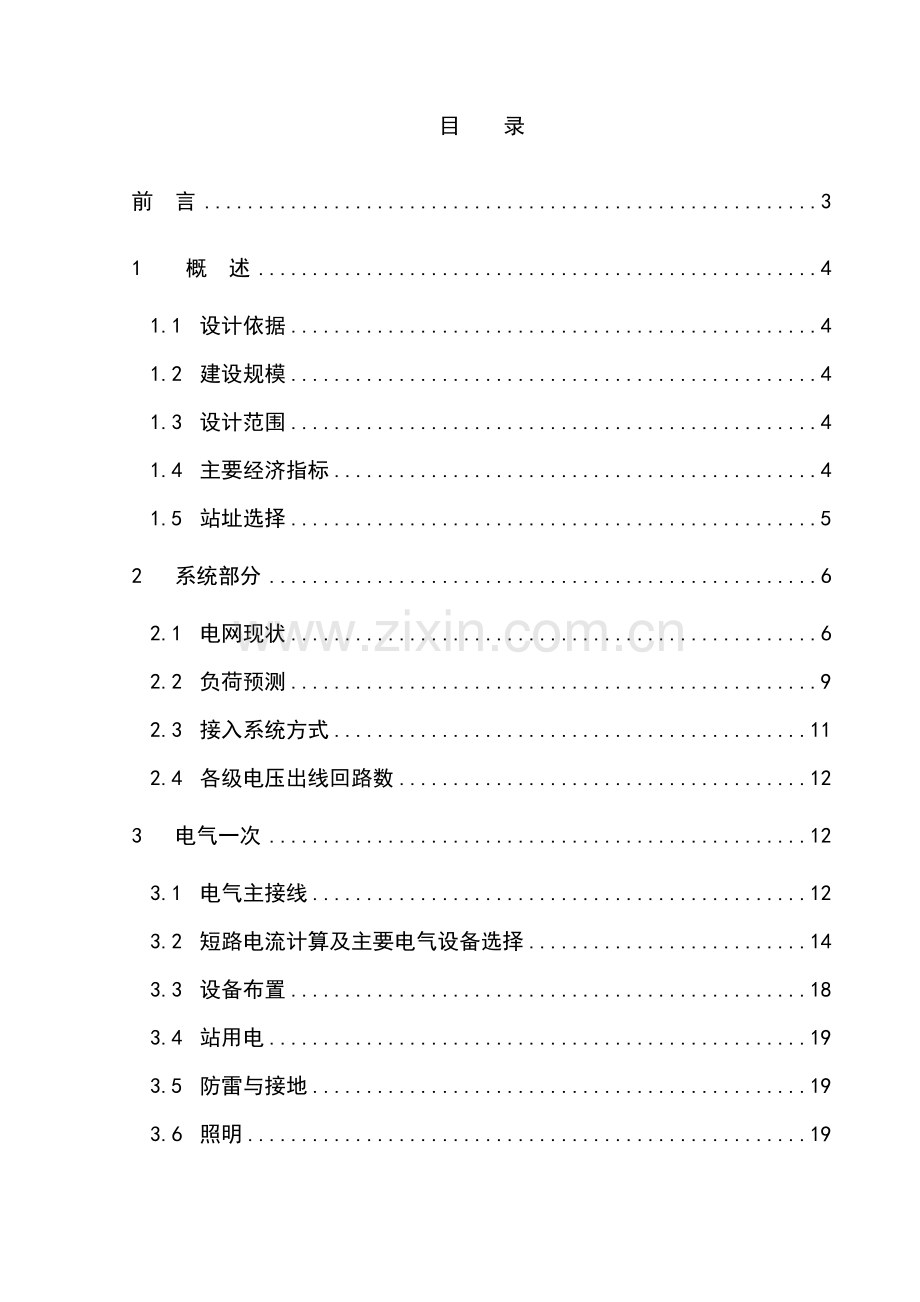

目 录前 言31 概 述41.1 设计依据41.2 建设规模41.3 设计范围41.4 主要经济指标41.5 站址选择52 系统部分62.1 电网现状62.2 负荷预测92.3 接入系统方式112.4 各级电压出线回路数123 电气一次123.1 电气主接线123.2 短路电流计算及主要电气设备选择143.3 设备布置183.4 站用电193.5 防雷与接地193.6 照明194 电气二次204.1 自动控制204.2 继电保护204.3 远动214.4 通信214.5 直流系统224.6 主要电气设备汇总225 土建部分245.1 总平面布置及交通运输245.2 主要建筑物245.3 户外构筑物245.4 给排水系统255.5 采暖通风256 消 防266.1 消防设计标准266.2 消防措施266.3 其他267 施工组织设计277.1 施工条件277.2 施工内容和进度278 环境保护288.1 自然环境和社会环境28 8.2 环境质量现状228.3 变电站建设对环境的影响及污染防治措施289 投资估算309.1 编制依据309.2 工程投资309.3 投资估算表3110 经济评价3410.1 国民经济评价3410.2 财务评价3411 计划开工、投产时间.附图：序号图 名图 号12008年崇左市江州区35KV及以上电网地理位置接线图DTB-1J-Y-0122008年崇左市江州区110KV侨区变与系统连接及110KV以上电网地理位置接线图DTB-1J-Y-023崇左市江州区110KV侨区变电气主接线图(G)DTB-1J-Y-03G4崇左市江州区110KV侨区变电站电气平面布置图(G)DTB-1J-Y-04G前 言根据广西壮族自治区发展和改革委员会关于做好我区20092011年城网建设与改造工作的紧急通知,以及崇左市江州区“十一五”电网发展规划编制本可行性研究报告。 1 概 述1.1 设计依据（1）广西壮族自治区发展和改革委员会关于做好我区20092011年城网建设与改造工作的紧急通知桂发改能源2008978号。（2）广西水利电业有限集团公司“十一五”电网发展规划和崇左市江州区“十一五”电网发展规划。1.2 建设规模1.2.1 主变压器：终期350MVA，本期250MVA主变压器主要参数如下：型号：SSZ10-50000KVA容量比：100/100/100额定电压：11081.25%/38.522.5%/10.5kV阻抗电压：U1-2=10.5%，U1-3=17.5%，U2-3=6.5%连接组标号：YN，yn0，d111.2.2 电压等级：110/35/10kV三级1.2.3 各级电压出线回路数（1）110kV：110kV远期出线4回,本期2回。（2）35kV：35kV远期出线12回, 本期8回。（3）10kV：10kV远期出线18回, 本期8回。1.3 设计范围本工程设计范围为变电站围墙内的电气、土建、给排水及消防和进站道路的设计，以及110KV侨区变至220KV金马变110KV输电线路、110KV侨区变至大新110KV雷平变110KV输电线路。1.4 主要经济指标本工程静态投资为7393.94万元，动态投资7735.57万元，单位投资为773.6元/kVA（包括110kV输电线路）。1.5 站址选择1.5.1 站址崇左市水利电业有限公司已选定了变电站站址， 110kV侨区变电站位于崇左市江州区新和镇庆合村楞球屯，崇左华侨经济区华侨工业园内，崇左至大新的二级公路旁，距离崇左市市区约30公里，距新和镇约3km，交通方便，便于管理。站址四周地形较平坦开阔，适宜进出线。站址地质情况好，能满足建站要求，变电站附近无污染源，环境良好。该位置各项指标良好，设计指标高，具备建设变电站的条件。1.5.2 出线走廊110kV出线4回，布置于变电站的西南侧，35kV出线12回，布置于变电站的东、西两侧，10kV出线布置于变电站东北侧，变电站的西北面为低矮丘陵地形，110kV、35kV出线终端杆可布置于小山坡上，10kV采用电缆出线至终端杆位置。1.5.3 工程地质条件及其评价110kV侨区变电站位于新和镇东南方向约3km崇左至大新的二级公路边的山包上。场地附近无区域性断裂通过，根据中国地震动参数区划图（GB 18306-2001），场地地震动峰值加速度为0.05g，反应谱特征周期为0.35S。场地地面高程129141m，自然坡度1416，未发现不良地质现象。覆盖层为第四系冲积层棕红色含砾石粉质粘土（Qp），可塑硬塑状态，层厚约3m，下伏基岩为白垩系下统新隆组第3段(K1x3)中厚层状紫红色粉砂岩，弱风化，中等坚硬，岩层倾角平缓，约1014。覆盖层建议承载力fk=200KPa，弱风化基岩建议承载力fk=1.52.0MPa。建议开挖边坡：覆盖层：1：1.25，基岩1：0.5。总体上说，场地内工程地质条件简单，适宜修建变电站，建议下阶段进行详细勘察，以查明场地工程地质条件。1.5.4 交通运输110kV侨区变电站位于二级公路旁边，交通方便。站内设运输通道，设备进站及就位可采用汽车运输和吊装。2 系统部分2.1 电网现状崇左市江州区即原崇左县，崇左市江州区电网供电范围为江州区。至2005年底，电网主要通过佛子崇左中心变、罗白东罗和驮卢坛洛3回35kV线路与广西大电网相连，并通过崇左中心变新和电站、新和变新和电站、新和变农本电站35kV线路与地方小水电相连。2006年，江州区地方电源总装机容量为68.45MW（不含左江电站，下同），其中水电装机容量为30.95MW，火电装机容量为37.5MW。2006年江州区地方电源总发电量为189.88GWh，其中水电发电量为65.5GWh，火电发电量为124.38GWh。2006年江州区全社会用电量为309.8 GWh。最大负荷约107MW。2006年江州区地方电源情况详见表2.2.11。表21 2006年江州区地方电源情况表 单位：MW，GWh序号发电厂名称装机容量发电量发电设备利用小时数一水电16.556720031新和电站5.352037382农本电站9.63233333牛仔滩电站1.6106254横龙水电站0.955500二火电37.5107.2828611崇左糖厂22.564.828802驮卢糖厂1542.482832三合计54.05169.282473目前崇左市江州区电网拥有35kV公用变电站11座，变压器15台，总变电容量为53.91MVA；35kV线路18回，总长272.61km。从江州区作为崇左市政府站在地来看，实际目前只有佛子、元壮110kV变电站供电，网架设施很薄弱，需要迅速加快电网建设。2006年江州区电网输变电情况详见表22和表23。表22 2006年崇左市江州区电网35kV及以上变电站表序 号变电站名称主变容量（MVA）一220kV变电站1201金马变1120二110kV变电站31.51佛子变231.52元壮变131.5序 号变电站名称主变容量（MVA）三35kV变电站53.911崇左中心变116+16.32驮卢变253左州变11.6+114中干变10.565罗白变12+116驮柏变11.257那隆变13.158江州变13.159濑湍变11.610新和变13.1511江北变13.15表23 2006年崇左市江州区电网35kV及以上线路表三35kV线路272.61序号起 点终 点1佛子110kV变濑湍变LGJ7013.32中心变江州变LGJ12010.533中心变新和电站LGJ95334中心变江北变LGJ15045中心变新和变LGJ15022.586江北变驮柏变LGJ15013.727驮柏变驮卢变LGJ12026.278佛子110kV变中心变（）LGJ1504.959佛子110kV变中心变（）LGJ1504.9510新和电站中干变LGJ1201911中干变左州变LGJ1201512左州变驮卢变LGJ12019.613驮卢变那隆变LGJ7016.3114驮卢变中东LGJ12027.615江州变罗白变LGJ7016.616罗白变东罗110kV变LGJ5018.517新和变农本变LGJ1202.518新和变新和电站LGJ1204.2表2-4 2006年崇左公司全社会分行业用电表 单位：GWh序号行 业用电量百分比（）最高负荷（MW）1工业合计99.7662.3520.502城乡居民生活用电合计60.2437.65123全社会用电总计16010030.5表2-5 2006年崇左公司主要工业用户用电量统计表序号名称主要产品用电量（GWh）负荷（MW）所在地1新桂铁合金厂钢材324.5新和镇2左江水泥厂钢材13.11.6太平镇3五威水泥厂水泥26.082.5崇左市4先锋水泥厂水泥28.043崇左市2.2 负荷预测2.2.1崇左市江州区负荷预测根据广西水利电业集团有限公司“十一五”110 kV电网规划报告以及崇左公司提供的当前负荷状况，采用增长率法预测崇左公司电量，预计2010年和2015年崇左公司供电范围需电量分别为262GWh和422GWh，“十一五”期间供电量年均增长率为10，“十二五”期间为8.0%，预测得崇左公司2010年和2015年最高负荷分别为80MW、200MW。根据统计，19902004年崇左公司最高负荷利用小时数平均为5210h，“十一五”期间崇左公司未来用电负荷呈跳跃式发展，取20052015年期间最高负荷利用小时数分别为5000h。崇左公司负荷预测结果详见表2-6。表2-6 崇左公司负荷预测表 单位：GWh、MW项 目2004年2005年2010年预测2015年预测用电量（GWh）165.1178.3262422用电量增长率（%）810最大负荷（MW）2.22580200最大负荷增长率（%）7.912最大负荷利用小时数（h）4875500050005000表2-7 崇左公司新和镇负荷预测表 单位：GWh、MW项 目2004年2005年2010年预测2015年预测用电量（GWh）165.1178.3262422用电量增长率（%）810最大负荷（MW）2.22580200最大负荷增长率（%）7.912最大负荷利用小时数（h）48755000500050002.2.2崇左市江州区新和镇负荷预测崇左华侨经济管理区成立于2003年5月，在新和华侨农场的基础上建立起来，新和华侨农场位于崇左西北部的新和镇内，规划用地总面积14.7平方公里。崇左华侨经济管理区自成立以来，充分利用自身优势条件，积极完善市政基础设施，经过不断深化改革，招商引资，取得了一定的发展。在广西区领导的重点扶持与关怀下，经济区及时适应国家发展趋势，发挥土地的潜能，不断探索产业发展的新理念，对循环经济这一全新的、生态型的、具有可持续性特点的产业发展模式进行了分析与实践，成为众多企业关注的热点开发地区，在区域范围内成为最富活力的工业园区之一。崇左华侨经济管理区规划向四大功能区发展：（1）铁合金加工区、（2）水上石林游览区、（3）传统农业观光区、（4）农产品加工区与商贸区、（5）精细农业观光区。规划发展的工业项目主要是资源型的硅锰钛加工业、农副产品加工业、乳制品加工业、中草药加工业、制糖业及相关产业，以及农副产品的物流中心。首期开发100公顷华侨产业园基础设施：40米宽2000米长的区内主干道和12米宽2000米长的区内支道混凝土路面铺设；园区内绿化面积20万平方米，排水排污管网2500米。经济区里规划建300亩标准厂房，首期30亩标准厂房将于2007年底建成。目前已落户到工业园区的项目有日榨1万吨蔗的新和糖厂、新和酒精厂、日产2万升酒精的丰益酒精厂、广西新泽生物农业有限公司年产十万吨醋酸乙酯、广西西联生物科技发展有限公司的蔗叶综合利用科技开发、香港昇利实业公司开办的崇左昇利软胶制品有限公司的手袋厂、湘桂糖业有限公司凝胶多糖和活性干酵母项目等，包括新和糖厂用电15MW，是江州区的重要的负荷增长区。华侨经济管理区近期及“十一五”期间主要计划要新建的项目及负荷预测详见表2-1，历年供电情况及负荷预测详见表2-2。根据以上负荷预测，供电区域内2008年、2010年和2015年需电量分别为80.0GWh、201.0 GWh和525.0 GWh，负荷分别为30.0MW、50.0MW和105.0MW。表2-1 华侨经济管理区主要项目及负荷预测表 单位：MW序号用电单位2006年负荷2008年负荷2010年负荷2015年负荷建设情况建设地点1新和糖厂（自发电）661115已建华侨经济区2新和酒精厂0.50.50.50.5已建华侨经济区3丰益酒精厂0.50.50.50.5已建华侨经济区4环宇淀粉厂0.80.80.80.8已建华侨经济区5昇利公司的手袋厂0.20.20.20.2已建华侨经济区6维源肥料厂0.10.10.10.1已建华侨经济区7农场水厂0.10.10.10.1已建华侨经济区8西联生物科技发展有限公司0.50.50.5在建华侨经济区9湘桂糖业公司1万吨干酵母555在建华侨经济区10新泽生物农业有限公司888在建华侨经济区11白云饰品厂111已建华侨经济区12新和1.8万吨蔗渣浆板厂255已建华侨经济区13年产6万吨甘蔗滤泥生物肥料厂488协议华侨经济区14污水处理厂0.10.1规划华侨经济区15甘蔗尾梢压块饲料厂36规划华侨经济区16零三矿区铁合金冶炼厂25120在建华侨经济区17占地500亩的东南亚农机配件中心25规划华侨经济区18常规负荷22.5310小计10.231.261.8196综合负荷（同时率0.90）9.6930.055.62176.4表2-2 华侨经济管理区负荷预测结果表 单位：GWh、MW项目2006年（实际）2008年（规划）2010年（规划）2015年（规划）1、电量2980.033010562、电量年平均增长率66%203%178%3、最大负荷9.6930.056177根据电网现状和负荷预测可见，目前的35kV变电站远远不能满足新和镇崇左华侨经济园区供电要求，因此110kV侨区送变电工程的建设是十分必要和迫切的。2.3 接入系统方式从地理位置及崇左电网布局来看， 110kV侨区变电站接入220kV金马变是合理的接入系统方案，可从广西主网引接可靠的电力供应。同时110kV侨区变电站与大新县110kV雷平变电站（大新县水利电业有限公司权属）是连接，实现广西水利电业集团公司县县联网目标，充分发挥各县小水电资源，成为广西水利电业集团公司110kV网架的一部分。110kV侨区变电站110kV出线4回，两回接入220kV金马变电站，线路全长约30km，导线选择2LGJ-300钢芯铝铰线；两回接入大新县110kV雷平变电站，线路全长约20km，导线选择2LGJ-300钢芯铝铰线。110kV侨区变电站接入电力系统地理接线图详见图DTB-1J-Y-02。2.4 各级电压出线回路数110kV侨区变电站采用三种电压等级。110kV出线4回，35kV出线12回，10kV出线18回。详见电气主接线图DTB-1J-Y-03。3 电气一次3.1 电气主接线3.1.1 主变压器选择按照以上负荷预测和电网规划，到2010年，崇左市江州区新和镇供电网最大负荷达56MW， 110kV侨区变电站一期装设2台容量为50MVA的变压器，容载比为1.78，满足要求。到2015年，崇左市江州区新和镇供电网最大负荷达130MW， 110kV侨区变电站装设3台容量为50MVA的变压器，网区内供配电容载比满足要求。因此110kV侨区变电站选择3台容量为50MVA的变压器可满足负荷发展的要求。3.1.2 主接线方案比较电气主接线的设计应满足供电可靠，运行灵活，操作方便的要求，还要考虑方便向二期过渡以及经济合理。本工程主接线形式主要根据施工变的进出线回路数及变压器台数来确定。设计对主接线方案进行了以下技术经济比较：（1）110kV侧接线，110kV侧为4进3出，共提出三个方案进行技术经济比较：方案一为单母线分段接线，可靠性和灵活性较高，便于分段检修母线，减少母线故障影响范围，保证不间断供电，每一进出线回路由各自断路器操作，相互之间不影响，便于实现自动化远动化，继电保护简单，且便于工程的二期过渡建设和以后的间隔扩建。方案二为扩大内侨接线，接线简洁，设备少，比方案一少两台断路器、两组隔离开关，投资比方案一少85万元。但1台主变压器故障或检修，必须同时断开2台断路器，并短时切除1回送电线路；侨连断路器故障时会造成全站停电，而该断路器检修时，2回线路需解列运行；侨形接线的主变和线路的继电保护较复杂，可靠性稍差。方案三为单母线接线，接线简单清晰，电能由母线集中后分别向各回路供电，配置较灵活，设备比方案一少一台断路器和两组隔离开关、一个母线PT间隔，投资比方案一少56万元。但母线检修时，会暂时影响全站的供电，可靠性比方案一稍差。且二期扩建过渡时，也需暂时停电接线。综合上述分析，方案一虽比其它两个方案经济性稍差，但在技术上要比方案二、方案三具有更好的供电可靠性和灵活性，本变电站为新和镇崇左华侨经济园区主要电源，也是广西水利电业集团公司县县联网的枢纽变电站，应尽量避免全站停运的可能，且为更方便灵活地过渡到终期，设计推荐本变电站110kV电压级为单母线三分段接线。（2）35kV侧接线，35kV侧为3进12出，共提出三个方案进行技术经济比较：方案一为单母线分段带专用旁路接线，母线检修时可连接到专用旁路母线供电，且供电负荷分配灵活，可靠性比方案一稍高，但设备多，布置占地面积大，比方案二多一个专用旁路间隔，每回进出线多一组隔离开关，多一组旁路母线，投资比方案二多32万元。方案二为单母线分段接线，可靠性较高，便于分段检修母线，减少母线故障影响范围，保证不间断供电。方案三为单母线接线，接线简单清晰，设备比方案一少一台断路器和两组隔离开关、一个母线PT间隔，投资比方案一少47万元。但母线检修时，会暂时影响35kV侧所有回路的供电，可靠性比方案一差。综合上述分析，方案一、方案二均具有较好的供电可靠性和灵活性，但方案一经济性稍差，方案二比方案一供电灵活性稍差，综合考虑建设单位的意见，设计推荐本变电站35kV电压级为为单母线分段带专用旁路接线。（3）10kV侧接线，10kV侧为3进18出，共提出两个方案进行技术经济比较：方案一为单母线分段接线，可靠性和灵活性较高，便于分段检修母线，减少母线故障影响范围，保证不间断供电。 方案二为单母线接线，接线简单清晰，设备比方案一少一台断路器柜和一台母线PT柜，投资比方案一少10万元。但母线检修时，会暂时影响10kV侧所有回路的供电，可靠性比方案一稍差。设计推荐本变电站10kV电压级为单母线分段接线。3.1.3 主接线方案确定 110kV侨区变电站设主变压器三台，一期安装两台；110kV侧2进2出，采用单母线分段接线形式；35kV侧3进12出，采用单母线三分段接线形式；10kV侧3进18出，采用单母线分段接线形式。 为了保证变电站站用电的可靠性，站用变压器装设两台，分别接于10kV段母线和35kV段母线上，两台站用变互为备用。 根据中国南方电网公司发布的电力系统电压质量和无功电力管理办法的要求，110kV变电站的容性无功补偿装置的容量按主变压器的1030配置，要求高压供电的用户和其它工业用户功率因数为0.92以上。本工程初部拟按主变容量20%左右补偿，并联补偿电容组容量终期28.8Mvar（6组4.8 Mvar），本期38.4 Mvar（4组4.8 Mvar），35KV及10KV各配两组，选用户外框架式电力电容装置，串接12%电抗器。3.2 短路电流计算及主要电气设备选择3.2.1 短路电流计算 计算根据本变电站接入电网情况，并对网络进行适当的简化。假设220kV金马变220kV侧为无穷大系统，计及35kV站接电源，三相短路电流计算结果如下： 110kV侧 I3.17kA S631.2MVA 35kV侧 I5.50kA S350.1MVA10kV侧 I10.98kA S199.7MVA根据三相短路电流计算结果进行设备选择校验如表3-1。3.2.2 主要电气设备选择（1）主变压器 型号： SFSZ11-50000/110/38.5/10.5 三相三线圈有载调压风冷变压器额定电压比：11081.25%/38.522.5%/10.5kV容量比：100/100/100额定容量：50000kVA接线组别：YN，yn0，d11（2）站用变压器型号： SC10-100/10 干式变压器额定电压比：10/0.4kV额定容量：100kVA接线组别：Dyn11（3） 110V开关设备SF6断路器型号： LW35-126/31500 户外磁柱式单断口六氟化硫断路器额定电压：126kV额定电流：3150A额定开断电流：31.5kA额定关合电流：80 kA额定短路耐受电流：31.5kA/4s隔离开关型号：GW4-110 户外三相水平开启式隔离开关，带单接地或双接地刀闸；额定电压：126kV额定电流：1250A额定开断电流：31.5kA额定关合电流：80 kA额定短路耐受电流：31.5kA/3s（4）35kV开关设备。 ZW39-40.5真空断路器型号： ZW39-40.5/1250 户外三相真空断路器额定电压：40.5kV额定电流：1250A额定开断电流：25kA额定关合电流：63 kA额定短路耐受电流：25kA/4s 隔离开关型号 GW4-40.5 户外三相水平开启式隔离开关，带单接地或双接地刀闸；额定电压：40.5kV额定电流：1250（630）A额定开断电流：25kA额定关合电流：63(50) kA额定短路耐受电流：25kA/3s（5）10kV开关设备：选用XGN4-10QZ箱式户内开关柜，内装真空断路器，LZZBJ9-10电流互感器，JDZJ-10电压互感器等。额定电压：12kV额定电流：3150A额定开断电流：31.5kA额定关合电流：80kA额定短路耐受电流：31.5kA/4s110kV侨区变电站主要电气设备详见表4-1设备“主要电气设备汇总表”。（6）导线截面选择根据以上电网的潮流计算，2010年侨区金马2回110KV线路正常最大潮流分别为25.5MVA、47MVA。考虑到今后线路走廊会越来越困难，为了更好的适应今后的发展，线路导线的选择预留一定的裕度，因此，两回线路建议采用LGJ300导线。该导线经济输送容量65.7MVA，夏季极限输送容量126MVA，满足运行要求。侨区雷平2回110KV线路为了更好的适应今后的发展，线路导线的选择预留一定的裕度，因此，两回线路也建议采用LGJ300导线。表3-1 主 要 电 气 设 备 选 择 校 验 成 果 表序号设 备 名 称设 备 型 号计 算 值保 证 值Vg(kV)I(kA)动 稳 定ich (kA)热 稳 定I tj /t (kA)Vzd(kV)Idn(kA)动 稳 定igf (kA)热 稳 定It (kA)1110kVSF6断路器 LW35-126/12501103.178.063.1712631.58031.52110kV隔离开关 GW4-110/12501108.063.171268031.53110kV电流互感器 LVQB-126/2x300110126100554110kV电压互感器 JDQX-110110126535kV 真空断路器 ZW39-40.5/1600355.58.35.540.5256325635kV隔离开关 GW4-35/1250(630)358.35.540.563(50)25735kV电压互感器 JDZXW-35 3540.5810kV真空断路器 ZN28-12/315010.510.9816.5810.9811.5256325910kV真空断路器 ZN28-12/63010.510.9816.5810.9811.52050203.3 设备布置3.3.1 电气总平面布置电气总平面布置是根据各级电压的出线方向及站址地形情况进行布置。110kV配电装置布置在站内东北侧，向东北面方向出线；35kV配电装置布置在站内西北，向西北方向出线；主控楼、10kV配电装置和电容器室布置在站内东南侧，两台主变压器并列布置在110kV和35kV配电装置之间，变电站进大门处为主控楼和10kV配电装置等建筑群，站内设运输道路，方便安装、巡视、维护、检修和操作。平面布置详见变电站平面布置图DTB-1J-Y-04G。3.3.2 110kV配电装置110kV配电装置采用屋外软母线中型双列布置，进出线采用架空出线。母线选用LGJ-300钢芯铝绞线，进出线间隔为8m。一期建设、段母线和两个进线、两个出线、母联和两个母线PT间隔，其余间隔留待二期建设。3.3.3 35kV配电装置35kV配电装置采用屋外软母线中型双列布置，进出线采用架空出线。母线选用LGJ-500钢芯铝绞线，进出线间隔为5m。一期建设段、段母线、母联、两个母线PT、旁路母线、旁路间隔和两个进线、八个出线间隔，其余4个备用出线间隔和一个进线间隔留待后期建设。3.3.4 10kV配电装置10kV配电装置和并联补偿电容器为户内成套设备，分别布置于10kV配电装置室和电容器室内。3.3.5 主控楼主控楼布置在进大门处，共分两层，底层为生活间、检修间、工具间等，上层为中控室，布置有控制保护屏、直流屏、通讯屏、工作站等。3.4 站用电本工程装设两台站用变压器为全站用电设备供电，分别接于10kV段母线和35kV段母线上，10kV站用变压器采用SC10-100/10干式变压器，额定电压比为10.55/0.4，装设于10KV高压开关柜内，35kV站用变压器采用S10-100/38.5干式变压器，额定电压比为38.55/0.4，布置在户外开关站内，两台站用变互为备用。站用低压采用380V供电，为单母线接线，两台站用变低压侧装备自投，正常时一台站用变供电，另一台站用变作为热备用。3.5 防雷与接地3.5.1 防雷为防止直击雷的危害，本站设置多支避雷针对全站进行联合保护，110kV出线构架上设避雷针2支，独立避雷针4支，高度为30m，联合保护范围满足本站站有设备的保护。为防止入侵雷电波对电气设备的侵害，本站在110kV、35kV、10kV每段母线各设置一组氧化锌避雷器，同时在主变压器35kV、10kV电压出口处装设一组氧化锌避雷器，此外在主变压器110kV、35kV侧中性点各装设一台氧化锌避雷器。3.5.2 接地本站接地装置拟采用水平接地体为主，垂直接地体为辅的复合接地装置。接地装置考虑采用接地电解极以降低接地电阻。在110kV进出线构架，避雷针、主变压器等适当地方设置垂直接地极。3.6 照明本站照明设正常工作照明和事故工作照明两种方式。正常工作照明为交流220V，事故照明为直流220V。中控室选用嵌入式照明灯具，室内其余场站采用普通荧光灯；屋外则采用大面积投光灯和局部照明相结合的照明方式。在中控室、10kV屋内配电室等处设置事故工作照明，当工作照明交流失压时，由事故照明切换装置自动切换至直流220V供电。 4 电气二次4.1 自动控制随着计算机、通信、自动化技术的迅速发展，计算机监控已成为变电工程监控系统的主流模式。本工程按“无人值班，少人值守”的运行管理方式进行自动化系统设计，推荐采用全微机监控，不设常规监控设备。微机监控系统完成110kV侨区变电站配电设备及其辅助设备的集中监视和自动控制，实现运行管理自动化。本工程微机监控系统采用分层分布式结构，整个监控系统由间隔层、通信层和站控层构成，间隔层按对象分布，站控层按功能分布。间隔层设备主要包括10kV、35kV和110kV线路、主变等设备的保护测控装置、直流系统以及电量采集系统等；通信层设备主要包括1台通信管理机和1台以太网交换机；站控层设备主要包括1台主机/操作员工作站、1台工程师站和1台通信处理站等设备。站控层和间隔层通过100Mbps光纤交换式快速以太网通信。该微机系统可靠性高、扩展性好、易于施工和维护，具有较高的性价比。4.2 继电保护110kV侨区变电站继电保护及安全自动装置的配置根据继电保护和安全自动装置技术规程（GB14285-93）要求，并结合工程的实际情况进行设计。10kV、35kV系统采用测量、保护、控制一体化的微机综合装置，10kV系统微机综合装置就地布置在10kV开关柜上，35kV系统微机综合装置则设置35kV系统综合保护屏，布置于中控室。110kV系统继电保护及安全自动装置均选用微机型，单独组屏，布置于中控室。初选主要电气设备的继电保护和安全自动装置配置方案为：（1）主变压器：纵联差动保护、过电流保护、过负荷保护、零序电流保护、零序电流电压保护、瓦斯保护、温度保护、冷却系统故障保护、压力释放保护；（2）110kV线路：相间距离保护、接地距离保护、零序电流保护、三相一次重合闸；（3）35kV出线：电流电压速断保护、过电流保护、过负荷保护、单相接地保护、三相一次重合闸、低压低周解列；（4）35kV母线：母线保护；（5）10kV出线：电流速断保护、过电流保护、过负荷保护、单相接地保护、三相一次重合闸； （6）站用变压器：电流速断保护、过电流保护、过负荷保护、瓦斯保护、温度保护； （7）电容器保护：电流速断保护、过电流保护、过电压保护、失压保护、单相接地保护；（8）故障录波装置；（9）消谐选线装置及备自投装置；（10）电能计量发送及回馈装置。4.3 远动由于110kV侨区变电站微机监控系统具有强大的数据采集和处理能力，为减少重复建设，推荐由变电站微机监控系统采集调度部门所需的各种信息，并通过通信处理站向调度中心发送远动信息和接收调度指令。110kV侨区变电站不设置单独的远动终端RTU。4.4 通信（1）110kV系统电力调度通信110kV系统通信拟采用光纤通信方式。光纤通信采用STM-1传输模式，传输速率155.52Mb/s，在110kV侨区变电站至220kV金马变电站的110kV线路上架设
