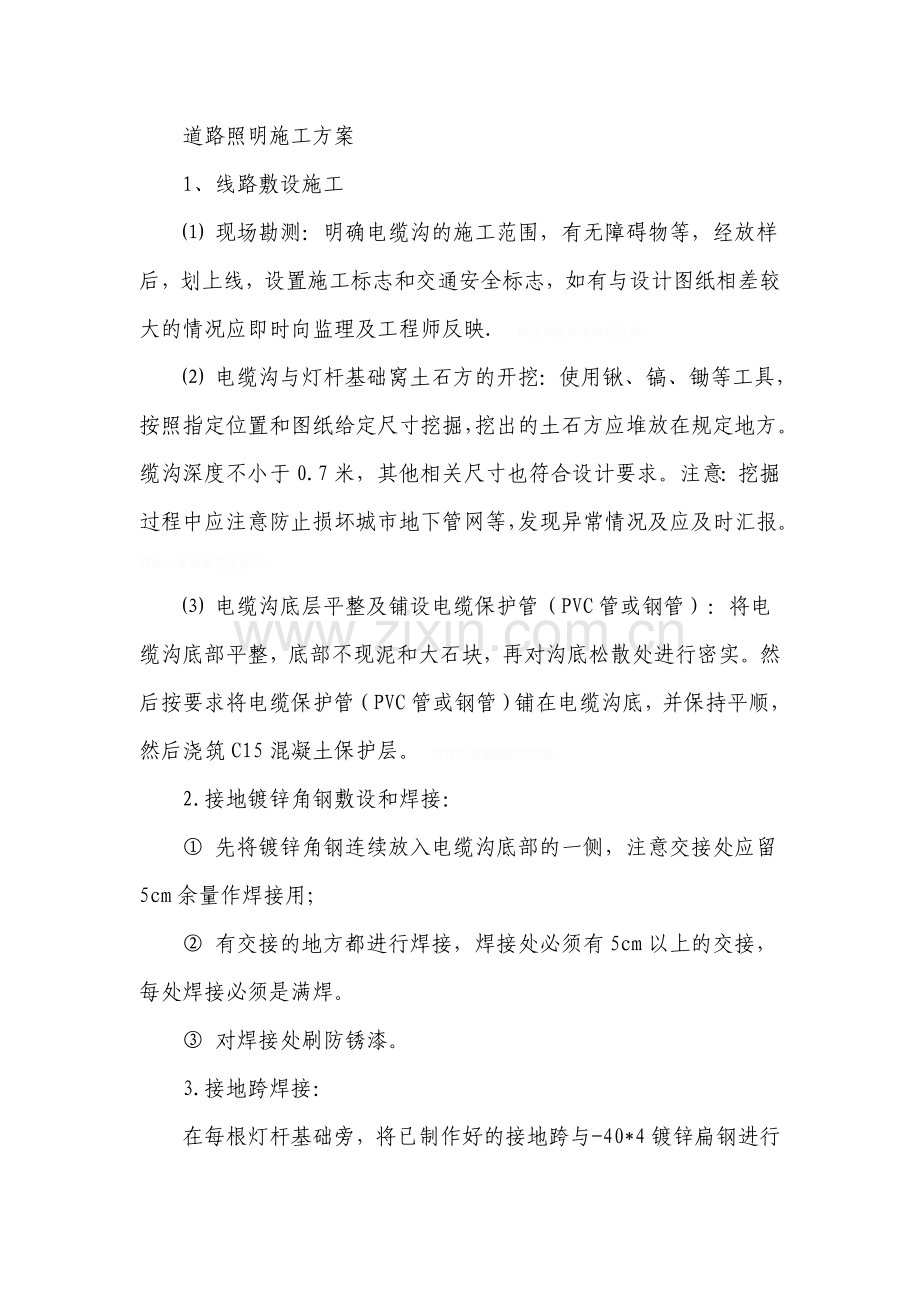

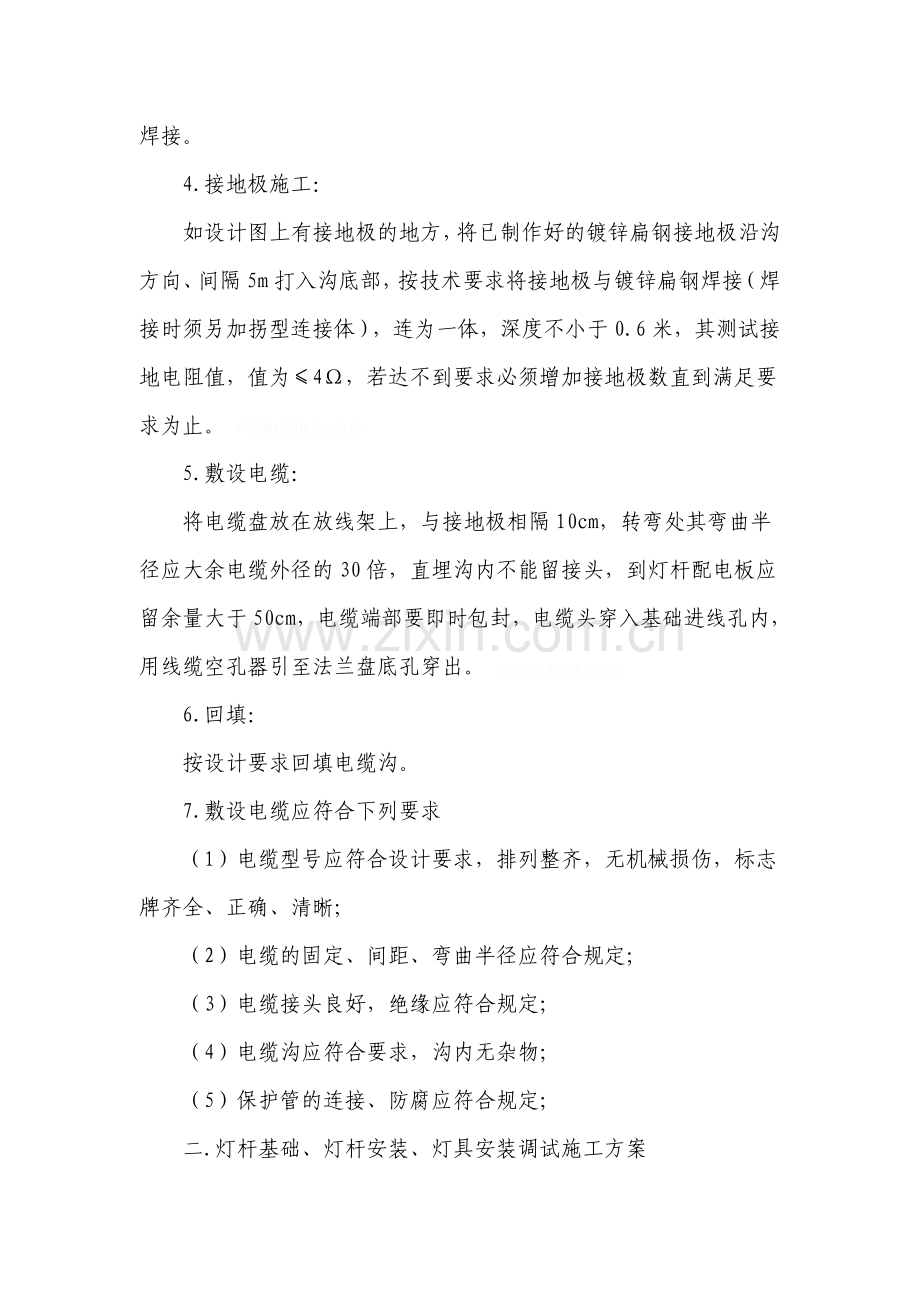

道路照明施工方案.doc

道路照明施工方案1、 线路敷设施工 现场勘测：明确电缆沟的施工范围，有无障碍物等，经放样后，划上线，设置施工标志和交通安全标志，如有与设计图纸相差较大的情况应即时向监理及工程师反映. 矚慫润厲钐瘗睞枥庑赖。 电缆沟与灯杆基础窝土石方的开挖：使用锹、镐、锄等工具，按照指定位置和图纸给定尺寸挖掘，挖出的土石方应堆放在规定地方。缆沟深度不小于0.7米，其他相关尺寸也符合设计要求。注意：挖掘过程中应注意防止损坏城市地下管网等，发现异常情况及应及时汇报。聞創沟燴鐺險爱氇谴净。 电缆沟底层平整及铺设电缆保护管（PVC管或钢管）：将电缆沟底部平整，底部不现泥和大石块，再对沟底松散处进行密实。然后按要求将电缆保护管（PVC管或钢管）铺在电缆沟底，并保持平顺，然后浇筑C15混凝土保护层。 残骛楼諍锩瀨濟溆塹籟。2.接地镀锌角钢敷设和焊接： 先将镀锌角钢连续放入电缆沟底部的一侧，注意交接处应留5cm余量作焊接用； 有交接的地方都进行焊接，焊接处必须有5cm以上的交接，每处焊接必须是满焊。 对焊接处刷防锈漆。3.接地跨焊接：在每根灯杆基础旁，将已制作好的接地跨与-40*4镀锌扁钢进行焊接。 4.接地极施工：如设计图上有接地极的地方，将已制作好的镀锌扁钢接地极沿沟方向、间隔5m打入沟底部，按技术要求将接地极与镀锌扁钢焊接（焊接时须另加拐型连接体），连为一体，深度不小于0.6米，其测试接地电阻值，值为4，若达不到要求必须增加接地极数直到满足要求为止。 酽锕极額閉镇桧猪訣锥。5.敷设电缆：将电缆盘放在放线架上，与接地极相隔10cm，转弯处其弯曲半径应大余电缆外径的30倍，直埋沟内不能留接头，到灯杆配电板应留余量大于50cm，电缆端部要即时包封，电缆头穿入基础进线孔内，用线缆空孔器引至法兰盘底孔穿出。 彈贸摄尔霁毙攬砖卤庑。6.回填：按设计要求回填电缆沟。7.敷设电缆应符合下列要求 （1） 电缆型号应符合设计要求，排列整齐，无机械损伤，标志牌齐全、正确、清晰； （2） 电缆的固定、间距、弯曲半径应符合规定； （3） 电缆接头良好，绝缘应符合规定； （4） 电缆沟应符合要求，沟内无杂物； （5） 保护管的连接、防腐应符合规定； 二.灯杆基础、灯杆安装、灯具安装调试施工方案 灯杆基础、灯杆安装、灯具安装调试安装包括基础、立杆、装灯、接线等施工程序，可连续进行也可根据总体布局和工期、场地等情况分阶实施。 謀荞抟箧飆鐸怼类蒋薔。 施工准备：在对现场进行充分的勘测后，并进行合理的施工布置，准备好施工机具、施工材料； 基础定位及施工标志：按照设计放出基础位置，并划线标示，在临时施工场地周围布置好施工标志和交通安全标志等； 厦礴恳蹒骈時盡继價骚。预埋地角螺栓、法栏及基础开挖：按照设计要求预埋好地角螺栓、法栏，应注意定位法兰高度和保持水平，然后开挖基础坑，直到符合要求的深度和尺寸。如果基础坑底有积水，则应先排除积水后，绑扎好钢筋，然后浇筑符合设计要求的C30砼，并进行合适的振捣，完成后再进行混凝土的养护，直到混凝土达到设计强度的90%以上，再进行与其相关的工作。基础中心离街边及街心距距应符合设计要求；茕桢广鳓鯡选块网羈泪。 检验、校准：基础固定后，用水平尺测量法兰表面水平度，用卷尺测量其中心位置，若有偏差将要调整基础法兰,地角和螺栓水平位置和松紧，达到要求后进行下步； 鹅娅尽損鹌惨歷茏鴛賴。 按设计要求回填，并夯紧实； 预穿灯具电线：先穿铁丝，再用已穿好的铁丝将绝缘导线作引导，从杆内穿到顶部； 立路灯灯杆：将路灯灯杆竖立后，用螺栓将路灯灯杆法兰与基础法兰固定；调整灯杆垂直度，使其与水平垂直。 籟丛妈羥为贍偾蛏练淨。 路灯灯杆、接线：灯具安装应牢固可靠，接线螺丝要压紧，电线要留有适当余量，下面接线时注意火线相位，按规定分配相位接线；灯具安装纵向中心线和灯臂纵向中心线应一致，灯具横向水平线应与地面平行，紧固后目测应无歪斜，灯头固定牢靠，在灯臂、灯盘、灯杆内穿线不得有接头，穿线孔口或管口应光滑、无毛刺，并应采用绝缘套管或包扎，包扎长度不得小于200mm。各种螺母紧固，宜加垫片和弹簧垫。紧固后螺出螺母不得少于两个螺距。 預頌圣鉉儐歲龈讶骅籴。 混泥土保护基础、编号：按要求对路灯杆进行统一编号，检查有无不合要求的地方，如有就立即纠正。 三.检查井施工 （1） 施工前的准备 轴线、位置、标高复测：砌筑前，应先检查井的位置是否符合设计要求，标高是否准确，管井、检查井、砖砌体开挖宽度是否符合设计要求及操作规程。渗釤呛俨匀谔鱉调硯錦。（2） 、材料准备 检查井砌筑前，应先对水泥、砖送试验室试验，对试验室所出具的试配资料进行现场试配，选出最佳配合比。 砖的选用，应选几何尺寸标准、外观整洁，颜色一致，打击有清脆声，并试验检测合格的方可使用。 应对进场的砖事先发水，发水深度以砖的周边湿润15mm为宜，不能边浇水边砌筑。 铙誅卧泻噦圣骋贶頂廡。（3） 、管井、检查井、砖砌浅沟砌筑 管井留设沟槽开挖后，根据管井位置平面布置测出井位、具体桩号，根据图示尺寸留设井位，在井位留设过程中，如有支管井位需要及时埋设，不得留洞。 管井、检查井应按设计要求的几何尺寸、技术标准开挖检查、管井基坑，经验槽合格及监理工程师签认后，才允许进行施工。 管井、检查井、砖砌浅沟的砖砌体砂浆应满足设计强度，铺砌饱满。 擁締凤袜备訊顎轮烂蔷。（4）管井、检查井井筒砌筑 砂浆 砂浆拌合前，应对原材料准确计量，不能随意拌合，严格控制水灰比。 砂浆在运输过程中，应用盛水性好的器皿及工具运送，不能用破损的工具运送，否则将影响砂浆的水灰比，导致砂浆强度受影响。砂浆在施工时，要求拌合均匀，随时拌合随时使用，不得使用过夜的砂浆，以免降低砂浆标号。 贓熱俣阃歲匱阊邺镓騷。管井砌筑 在进行砖砌前，应先对垫层的标高进行复核，对于标高不到位要用细石砼进行找平。然后在垫层上弹出过渡砖沟、过桥砖沟及联接井砌体的边线。 在进行砌筑前，应先对砖洒水湿润，保证砖的含水率控制在，确保砂浆的饱满度和粘结力。 在进行砌筑时，采用一丁一顺的砌筑方式，砌体错缝砌筑，灰缝均匀，砂浆饱满，咬扣紧密，表面平整。 砂浆要严格按配合比进行搅拌，砂浆在小时内必须用完，严禁使用过夜砂浆。 坛摶乡囂忏蒌鍥铃氈淚。抹灰 砂浆标号必须符合设计强度要求，把握好配合比，水泥、砂和水不能过多或过少，要拌合均匀，稠度要适当。抹灰时，要先将砖砌体表面清扫干净，湿度不够时应先浇适当的水湿润，以保证砂浆和砖砌体粘接牢固，避免脱落、空鼓。 抹灰要分层进行，这样才能保证抹灰的质量。 蜡變黲癟報伥铉锚鈰赘。外观质量标准 a、 井壁必须竖直，砌筑中不得有通缝。必须保证灰浆饱满，砖缝平整。抹灰必须压光，不得有空鼓、裂缝等现象。 b、砌筑用砂浆标号必须符合设计要求，配合比准确，隔日砂浆不得使用。 c、井室盖板尺寸及预留人孔位置应正确，人孔边应与砖墙边吻合。 d、井圈、井盖必须完整无损，安装平稳、牢固，位置准确。 四、基槽土方回填 回填土前，应将沟槽内的软泥、木料等杂物清理干净，回填土时，不得采用淤泥、有机物、垃圾等，回填土中不得含有石块、砖头、及其它杂硬物体。 回填过程中，保证沟槽内无积水，不允许带水回填。如果雨期施工排水困难时，应采取相应专项施工措施，可采取随下管随隐蔽随验收随回填的措施进行分段分项施工。沟槽回填应从管线、检查井等构筑物两侧同时对称进行，确保管线及构筑物不产生位移。 買鲷鴯譖昙膚遙闫撷凄。为保证沟槽回填的施工质量，应遵循以下规定： （1） 由于本工程的特殊性，从管底基础至管顶范围内，必须采用人工回填、人工夯实，严禁采用机械回填、机械压实。 （2）回填时，先从基础结合部位开始，沿着槽腔两侧同时对称分层进行回填，并夯实，每层回填高度宜为1520cm。 用良好的土质进行回填，严格控制填料的土质含水率，回填前须测出填料的最佳含水率和最大干容重，回填时应分层回填，分层夯实，每层铺设厚度控制在200mm300mm间，并用人工或机械进行夯实。綾镝鯛駕櫬鹕踪韦辚糴。四.防雷接地系统 本工程接地采用TN-S系统，路灯接地干线采用12镀锌圆钢敷设在路灯电源底部，埋深不少于0.7米。所有路灯均在灯杆基础底部埋设垂直接地极，并与接地干线相连接。并用12镀锌圆将垂直接地极与箱式变电站接地装臵和各路灯灯杆作总等电位联结。要求接地电阻小于4欧，若实测达不到要求，应增加垂直接地极。 本路段要求：10KV高压引入电源、5.5KV沿线输电采用直埋电缆方式，电缆埋地长度要求2p1/2（p为当地土壤电阻率）。电源引入端应装避雷器，电缆金属外皮应与避雷器共用接地装臵。所有照明箱、照明灯杆、埋地变压器、金属框架均可靠接地。驅踬髏彦浃绥譎饴憂锦。
