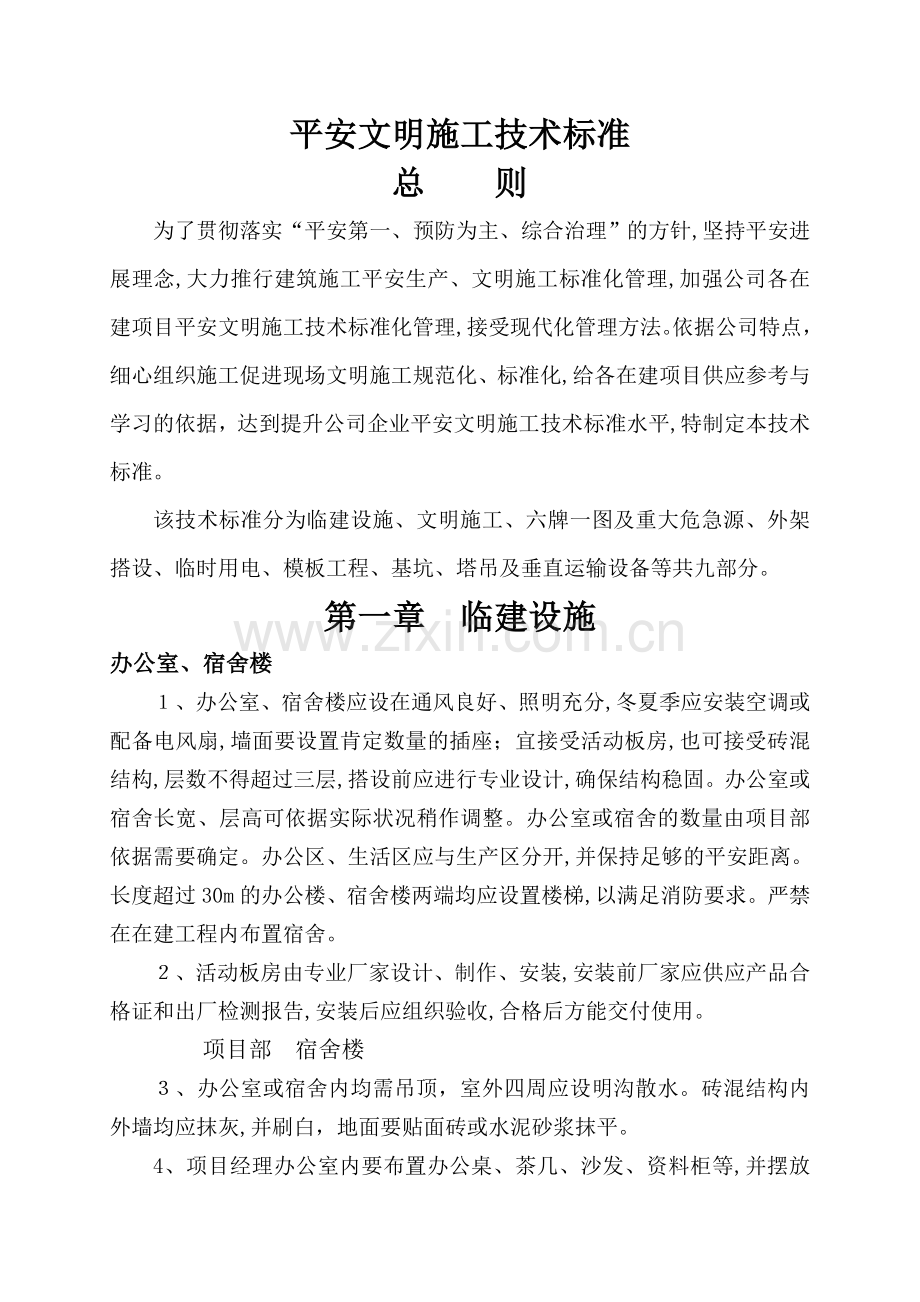

安全文明施工技术标准.doc_第1页
第1页 / 共44页

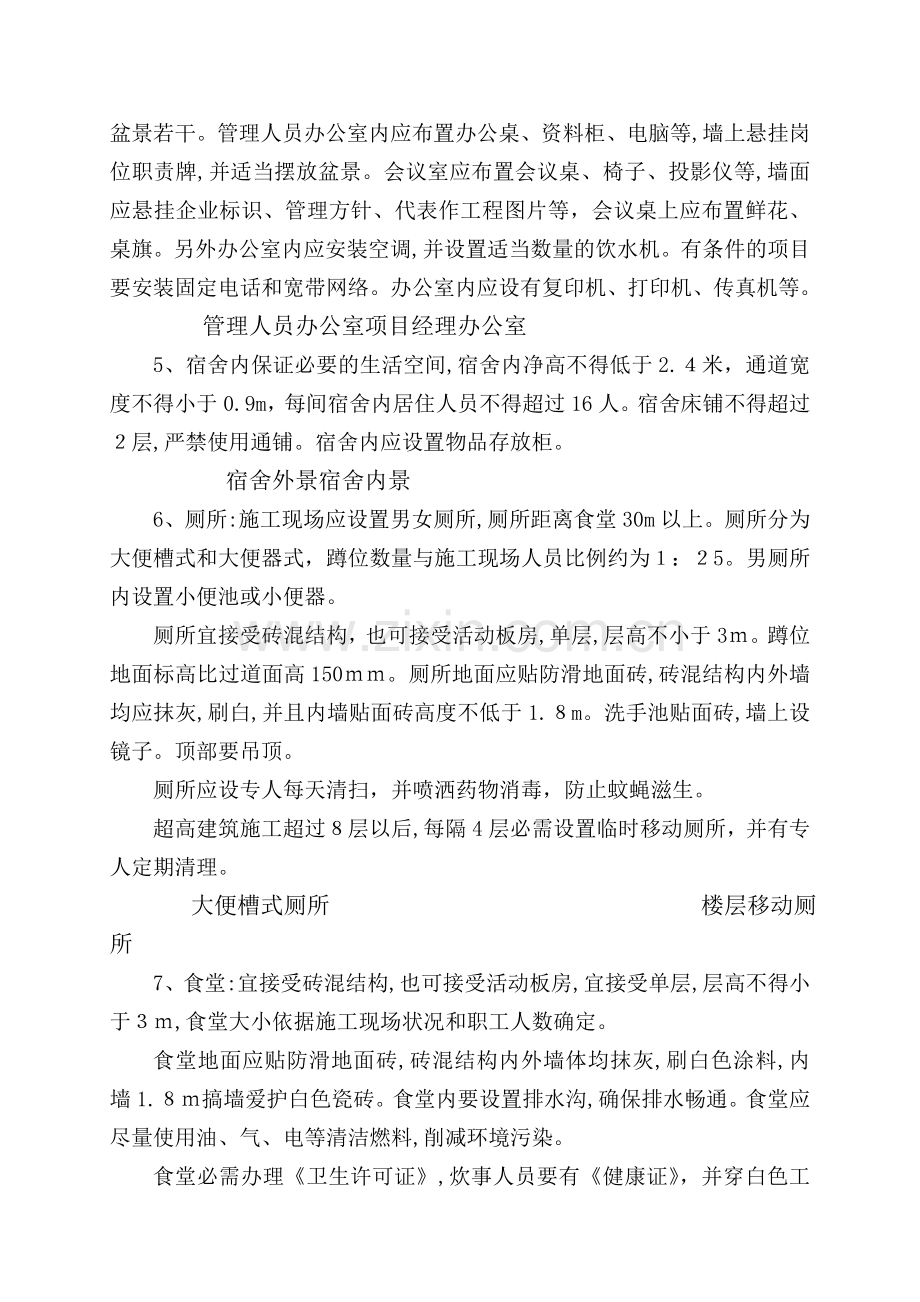

安全文明施工技术标准.doc_第2页
第2页 / 共44页
安全文明施工技术标准.doc_第3页
第3页 / 共44页
安全文明施工技术标准.doc_第4页
第4页 / 共44页
安全文明施工技术标准.doc_第5页
第5页 / 共44页
点击查看更多>>
资源描述

1、平安文明施工技术标准总则为了贯彻落实“平安第一、预防为主、综合治理”的方针,坚持平安进展理念,大力推行建筑施工平安生产、文明施工标准化管理,加强公司各在建项目平安文明施工技术标准化管理,接受现代化管理方法。依据公司特点,细心组织施工促进现场文明施工规范化、标准化,给各在建项目供应参考与学习的依据,达到提升公司企业平安文明施工技术标准水平,特制定本技术标准。该技术标准分为临建设施、文明施工、六牌一图及重大危急源、外架搭设、临时用电、模板工程、基坑、塔吊及垂直运输设备等共九部分。第一章 临建设施办公室、宿舍楼、办公室、宿舍楼应设在通风良好、照明充分,冬夏季应安装空调或配备电风扇,墙面要设置肯定数量

2、的插座;宜接受活动板房,也可接受砖混结构,层数不得超过三层,搭设前应进行专业设计,确保结构稳固。办公室或宿舍长宽、层高可依据实际状况稍作调整。办公室或宿舍的数量由项目部依据需要确定。办公区、生活区应与生产区分开,并保持足够的平安距离。长度超过30m的办公楼、宿舍楼两端均应设置楼梯,以满足消防要求。严禁在在建工程内布置宿舍。、活动板房由专业厂家设计、制作、安装,安装前厂家应供应产品合格证和出厂检测报告,安装后应组织验收,合格后方能交付使用。项目部宿舍楼、办公室或宿舍内均需吊顶,室外四周应设明沟散水。砖混结构内外墙均应抹灰,并刷白,地面要贴面砖或水泥砂浆抹平。4、项目经理办公室内要布置办公桌、茶几

3、、沙发、资料柜等,并摆放盆景若干。管理人员办公室内应布置办公桌、资料柜、电脑等,墙上悬挂岗位职责牌,并适当摆放盆景。会议室应布置会议桌、椅子、投影仪等,墙面应悬挂企业标识、管理方针、代表作工程图片等,会议桌上应布置鲜花、桌旗。另外办公室内应安装空调,并设置适当数量的饮水机。有条件的项目要安装固定电话和宽带网络。办公室内应设有复印机、打印机、传真机等。管理人员办公室项目经理办公室5、宿舍内保证必要的生活空间,宿舍内净高不得低于2.米,通道宽度不得小于0.9m,每间宿舍内居住人员不得超过16人。宿舍床铺不得超过层,严禁使用通铺。宿舍内应设置物品存放柜。宿舍外景宿舍内景6、厕所:施工现场应设置男女厕

4、所,厕所距离食堂30m以上。厕所分为大便槽式和大便器式,蹲位数量与施工现场人员比例约为:5。男厕所内设置小便池或小便器。厕所宜接受砖混结构,也可接受活动板房,单层,层高不小于3。蹲位地面标高比过道面高150。厕所地面应贴防滑地面砖,砖混结构内外墙均应抹灰,刷白,并且内墙贴面砖高度不低于1.m。洗手池贴面砖,墙上设镜子。顶部要吊顶。厕所应设专人每天清扫,并喷洒药物消毒,防止蚊蝇滋生。超高建筑施工超过层以后,每隔4层必需设置临时移动厕所,并有专人定期清理。大便槽式厕所 楼层移动厕所7、食堂:宜接受砖混结构,也可接受活动板房,宜接受单层,层高不得小于,食堂大小依据施工现场状况和职工人数确定。食堂地面

5、应贴防滑地面砖,砖混结构内外墙体均抹灰,刷白色涂料,内墙1.搞墙爱护白色瓷砖。食堂内要设置排水沟,确保排水畅通。食堂应尽量使用油、气、电等清洁燃料,削减环境污染。食堂必需办理卫生许可证,炊事人员要有健康证,并穿白色工作服,戴白色工作帽。食堂内生食和熟食必需分开放置,并应有防鼠、防蝇、防虫、防潮等措施。售饭间 切菜案板洗菜池 餐 厅8、淋浴间:施工现场应设置男女淋浴间或澡堂,可接受砖混结构,也可接受活动板房,层高不小于.4m,大小应依据施工现场实际状况确定,淋浴喷头与现场施工人员比例1:25。地面应贴防滑地面砖,砖混结构内外墙均应抹灰,刷白,内墙贴面砖高度不小于1.8。顶部应吊顶。男浴室 女浴室

6、9、医务室:应配备急救器材(如担架和急救床等),配备止血药、绷带及其他药品。配备急救人员,并经培训考试合格后持证上岗。10、门卫室:宜接受活动岗亭,也可接受砖混结构,但面积不得小于2,高度不得小于2.4m。门卫必需统一着装,室内应悬挂岗位职责牌,实行交接班制度,不得擅自离岗。1、学习消遣设施:施工现场应设置职工学习消遣室,配备电视机、报刊、杂志等学习消遣用品。建筑面积在800m2以上或工程造价在00万元以上的工程项目必需在施工现场建立农夫工学校,老师可设在会议室、餐厅或活动室,也可单独设置,面积不小于0m,教室内应配置桌椅、黑板、电视机、影碟机、投影仪等教学工具。有条件的项目应设置篮球场、乒乓

7、球场等,并组织篮球赛、拔河等消遣活动。学习消遣室 农夫工学校篮球场 农夫工学校授课农夫工学习活动2、吸烟饮水处:可接受砖混结构或活动板房,也可用移动式茶亭。冬天供应开水,夏天供应凉茶。室内应悬挂吸烟饮水管理制度牌。3、水泥库:接受小型砌块砌筑,内外墙均须抹面,外墙刷白色涂料,地面抹水泥砂浆找平。水泥库高2m,大小应依据施工现场状况确定,门尺寸不小于15000,并应设前后门两道门。水泥库应有防潮措施,底部架空2mm,垫竹架板或木板,并铺设彩条布。水泥堆放离墙大于20m。室外设排水明沟,确保排水畅通。14、材料库房:可接受活动板房或砖混结构,库房必需通风良好。库房内应设置搁物架,不同材料分类堆放整

8、齐,并设置标识牌。氧气瓶仓库 乙炔瓶仓库室外材料分块堆码 室内材料堆码材料仓库其次章 平安文明施工(一)施工前项目经理、项目工程师组织工程技术人员、平安管理人员编制文明施工专项方案。(二)文明施工专项方案应包括围挡或围墙、临建设施搭设、场容场貌、卫生管理、环境爱护、消防等要求。(三)方案应由公司总工程师审批,项目总监、建设单位项目负责人审批并签字。第三 作业场所(生产区、加工区)(一)现场围挡1、施工现场主入口必需设置门柱及大门。门头应设置体现企业标准的薇标。门柱接受红砖砌筑,尺寸8080,用白色仿瓷间中蓝油漆进行粉刷;门扇接受红砖砌砖25厚眠墙,沿间距250加133壁柱,压顶做成披水线;围墙

9、外侧粉粗砂灰,刷白色仿瓷或外墙漆,围墙上部压顶为灰色,底部刷0cm灰色扫脚。、在大门一侧的围墙上依次张挂规划许可证牌、工程概况牌、消防保卫牌、平安生产牌、文明施工牌、环境爱护牌、施工平面布置图等六牌一图,图牌尺寸统一为1500mm10mm。4、项目负责人应提示建设方制作建设工程规划许可证公示牌,满足政府主管部门要求。5、在围墙外侧必需设有醒目的能体现公司质量和平安方针有关的宣扬标语。6、现场入口必需建立门卫制度、并有专人着装执勤。工地全部施工人员必需正确戴好平安帽、佩戴标明其姓名、职务(或工种)的标牌,非施工人员不得擅自进入施工现场。(二) 建筑物围挡、施工中的建筑物应当用符合国家标准要求的平

10、安网或挡板实施封闭;2、围挡材料应进行检验,检验不合格的不得使用;(三)平安警示、施工现场应使用人性化平安警示用语牌;2、警示用语牌应在施工现场醒目位置和危急部位张挂;3、警示用语牌要统一规范、满足数量和警示要求;、施工现场门口应张挂重大危急源公示牌、图牌尺寸为0105、平安标志应针对作业危急部位悬挂,并绘制平安标志平面布置图。平安标志应符合平安标志(G2894196)的要求。第四条 施工现场应保持良好的场容场貌。道路畅通、临时排水自成体系并保持畅通。标志醒目、场地实行硬地坪施工,以改善工作环境,防止“晴天尘土飞扬、雨天满地泥浆”;有防止平地泥浆、污水、废水外流或堵塞下水道直排河道的措施,建筑

11、物内施工垃圾的清运,必需接受相应容器或管道运输,严禁临空抛物。工地设置有吸烟处,不得任凭、随地吸烟;在场内空闲的地方可布置常青植物和花卉,建成“花园”式工地。第五条项目应做好施工现场的平安、保卫工作。实行牢靠的防护措施。建筑物里面要用绿色密目式平安网进行遮护封闭,防止落物和粉尘对环境的污染。第六条 施工现场应依据施工总平面布置图搭设各项临时设施,定位堆放各种材料、成品、半成品和机械设备并进行识别,易燃易爆物品还必需分类存放,不得侵占场内道路及平安防护等设施。第七条在施工现场应设置办公、保健、厕所、洗车台等必要的设施。施工人员的住宿、饮食、卫生要得到保证,制定卫生责任制,生活垃圾应专人管理并准时

12、清理。第八条 施工现场:临时用电线路必需使用三相五线制,实行三级配电二级爱护,符合T-S系统要求,并依据施工组织设计进行搭设、严禁任意拉线接电。临时用电设施的安装和使用必需符合安装规范和平安操作规程,临时施工用电必需组织验收、合格后才能投入使用。第九条 施工机械进场必需经过平安检查,检查合格后方能投入使用,并经常进行维护、保养、保持清洁。物料提升机(龙门架、井字架),室外施工电梯、塔吊的安装还需请当地劳动部门鉴定合格方准使用。施工过程中要严格把握机械噪音指标。施工机械操作人员必需执行机组责任制,生疏机械性能和条件并依照有关规定持证上岗,禁止无证人员操作。第十条 施工现场应严格执行中华人民共和国

13、消防条例的规定、在施工现场建立和执行消防管理制度,设置消防设施,并使其保持完好的备用状况,在易发生火灾、易燃、易爆物品存放处应设置灭火器材。第十一条 工地要建立防粉尘、防噪音,夜间需施工的要制定施工不扰民措施,并到当地环保部门办理夜间施工许可证。在施工现场不得焚烧有毒、有害物质。第十二条 现场平安设施(一)“四口”(楼梯口、电梯口、预留洞口、井架通道口)防护要求:1、楼梯口分层楼梯口、梯段边及顶层楼梯口必需安装用8钢管搭设的临时防护栏杆,主杆与底部预埋件必需临时焊牢、横杆二道与立杆用扣件扣紧,要求栏杆高度为120,下道栏杆离地不得高于300mm。、电梯井口(1)每层电梯井口必需设置用403角钢

14、(内焊错误!链接无效。4钢丝网片)制作的防护栏板,其宽度依据洞口尺寸而定、高度为200mm,并用膨胀螺丝固定在砼两边墙上。()在电梯井道内,每三层必需设置一道平安网和满铺架板的水平防护层。井内平安平网 防护门防护门 防护门防护门 防护门3、预留洞口(1)边长或直径在300以下的洞口可用预制钢筋砼板或固定盖板防护,或用砼板内的钢筋穿洞筋构成防护网,钢筋网格大于2mm的要适当加密。(2)边长或直径在00m以上的洞口,四周须设防护栏杆,栏杆高度为200,设二道水平栏杆。洞口下张挂平安网。(3)预制构件的洞口(包括缺件临时形成的洞口),参照上述原则防护或用满铺脚手板、满挂竹笆的方式进行固定防护。固定式

15、 翻盖式 抽拉式尺寸500mm以下的洞口防护尺寸50mm1500m的洞口防护尺寸1500m300mm的洞口防护4、井架通道口必需设置防护棚,构造材质符合要求,通道口的临边设防护栏杆,张挂密目平安网。(二)“五临边”(阳台周边、屋面周边、井架通道的二侧边、卸料平台周边、框架建筑的楼层周边)防护要求;1、阳台周边:要利用钢管搭设临时护栏、二道横杆、立杆间距为500m左右,或逐层安装正式阳台栏杆。、框架施工时,外脚手架应高于内操作层10m,脚手架外侧须用满挂竹挡板再架一道绿色密目式平安网进行封闭。、无脚手架的屋面周边、框架建筑楼层周边,井架通道二侧与卸料平台周边都必需设置临时防护栏杆,栏杆用钢管搭设

16、,二道横杆。立杆间距1500mm左右、高度200m,并用竹挡板维护。阳台临边防护 楼层临边防护楼层临边防护 楼层临边防护示意图(三)基坑临边的防护要求:1、基坑上口周边须设防护栏杆,行人坡度须设扶手及实行防滑措施。2、防护栏杆的立柱间距15200mm,与地面联接可接受预埋铁焊接或打入地下0070mm的方式,顶部要离地20m。3、防护栏杆的横杆设二道,接受钢管扣件与立柱扣牢,并加竹挡板维护。基 坑边 防护基坑 台 阶防 护 (四)凡属防护栏杆上横杆必需用红白油漆每00mm相间涂刷,以警示。第十三条 现场道路、排水(一)开工前,必需做到道路通畅。施工道路及材料堆放场地表面可浇筑5m厚砼面层或砂石等

17、散碎材料组成的面层。实行硬地坪施工。土方应集中堆放。暴露的场地和集中堆放的土方应实行掩盖、固化或绿化等措施。(二)施工现场要做到排水成网。在道路两侧及合灰机、搅拌机前台必需设置用红砖砌筑的排水沟,沟宽、沟深不得小于30400mm,在承重处须加钢盖板或钢筋砼板,放置在预埋的角铁上,对合灰机、搅拌机和污泥泵的排出物必需设置沉淀池进行沉淀处理,再排入排水沟内。(三)施工现场应有专人维护,以保证场地洁净、道路畅通、排水畅通。第十四条 材料、成品、半成品堆放(一)现场材料、成品、半成品必需在规定区域内的硬地坪上用红油漆划格分类堆放,实行定置管理。(二)钢筋和成型钢筋必需堆放在离地0mm以上的架空设施或特

18、地搭设的架子上,脚手架钢管必需依据长短分别堆放在规定的架子内或就地堆放,要求一端必需整齐。(三)门窗半成品必需按型号堆放整齐,并有防水、防潮、防火措施。(四)合灰机、搅拌机后台砂、石材料堆放必需砌筑60200高的形围框,并在砼后统一安装二台高架计量台秤或电子计量装置。使用散装水泥时在水泥罐底必需加装计量容斗。钢筋原材料堆场 钢筋半成品堆场沙石堆场 木方堆码模板堆码 砖堆码钢管堆码 扣件堆码第十五条 施工现场办公室、住宿管理(一)施工现场必需依据场地状况砌筑1层砖混结构的外走道式办公室,并按项目经理部的职能部门分设办公用房,其中要有容纳20人的会议室一间,办公室按一般标准装修。(二)办公室一律要

19、求挂牌,并统一配置办公桌椅、资料柜等办公用具,内挂公司统一印制的岗位责任制,做到标准化、洁净化。(三)在建工程内原则上不得住人,施工作业区与办公、生活区要明显区分开来;职工宿舍应有平安保障,需有冬季保温存防煤气中毒措施及夏季消暑和防蚊蝇措施;职工宿舍内床铺、生活用品放置要整齐,宿舍四周的环境要达到卫生、平安的要求。(四)工地每间宿舍都应设一名室长,负责监督检查本室人员搞好宿舍的治安、消防、卫生工作。(五)工地办公室及宿舍内不准乱接电源,不准使用电炊具和用电取暖等。(六)施工现场生活区设置工人学习和消遣场所,建立治安保卫制度,治安保卫责任分解到人,治安防范措施得力,严禁赌博、酗酒、打架闹事及违法

20、大事。第三章 门楼及六牌一图门楼的布置立柱的接受40*0的角钢焊成0800*5000m方柱,接受蓝色的塑料纤维布全包,立柱两边对联接受仿宋体白字。横梁做法取材同立柱长度挑出立柱每边10m,横梁上必有公司司徽及公司全称。大门宽度为60mm,均匀分成四扇,在靠近门卫室门页上开一个00mm宽的小门供上下班使用。围墙的布置周边围墙接受红砖砌筑24m厚的眠墙,沿间距20mm加130370mm壁柱,压顶做成披水线;自门柱开头每隔200m预留一根分管作为彩旗扦口,深度不少于00mm;四周墙底为白色(刮88),上部压顶为灰色。墙上喷“司徽”+宣扬标语。尺寸:司徽0100m,字990m,做字模后喷制;字体为粗宋

21、体,颜色为中蓝油漆。六牌一图由“工程概况牌”、“平安生产牌”、“文明施工牌”、“消防保卫牌”、“环境爱护牌”、“重大危急源公示牌”和“施工平面布置图”组成。规格为:1500100m,浅蓝色底色(C:25)置于围墙紧靠门楼左(右)侧。接受4025木方做骨架,文字用喷绘制作蒙在骨架上,四边用20mm角铝镶边。附六牌一图资料:工 程标 牌工程名称建筑面积结构形式层 数建设单位项目负责人设计单位项目负责人勘察单位项目负责人监理单位总 监安监单位安监员质监单位质监员施工单位长沙X建筑工程有限公司公司(字体接受宋体,小初号并加粗)项目经理项目副经理技术负责人施工员平安员材料员质检员资料员开工日期竣工日期安

22、 全 生 产 牌一、进入施工现场,必需遵守平安生产规章制度和平安操作规程。二、进入施工区内,必需正确戴好平安帽,特种作业人员持证上岗。三、在建工程的“四口”、“五临边”必需有防护设施。四、现场内不准打赤脚、不准穿拖鞋、高跟鞋、喇叭裤和酒后作业。五、高空作业必需系好平安带,严禁穿皮鞋和带钉易滑鞋。六、非有关操作人员不准进入危急区内。七、未经施工负责人批准,不准任意拆除架子设施及平安装置。八、严禁高空抛掷材料、工具机砖石、砂泥等一切什物。九、临时施工用电必需符合有关规定,电气设备必需爱护接零。十、施工现场的危急区域应有警戒标志,夜间要有照明示警。文 明 施工牌一、工地周边要进行围挡,出入口地面要做

23、到平整、洁净、卫生。二、工地临时设施及外脚手架搭设坚固整齐,要全封闭作业,使用密目式平安防护网。三、施工场所要硬化的,道路畅通,材料堆放整齐有序,场容场貌清洁,场内无积水。工地设置吸烟处,不得任凭、随处吸烟;施工工地环境要进行适当的绿化。四、建筑余土和垃圾不得与窗外抛散,要集中堆放,准时清运,工地车辆不得带有泥土。五、施工现场不准玩耍,打架、斗殴和发生违法违纪行为。六、工地、食堂、宿舍、厕所按文明施工制度做到洁净、卫生,保证供应卫生饮水。七、现场制定防尘、防噪声等不扰民措施,临时排水自成体系并保持畅通。八、施工现场要经常进行除“四害”的工作,毁灭“四害”,防止疾病、传染病。消 防 保卫 牌一、

24、施工现场未经批准,不得动用明火。二、焊割作业必需严格遵守平安操作规程。三、油漆房、木工棚及存放危急品仓库等易燃易爆场所和规定禁火区域严禁抽烟、生火,设置必需的灭火器具。四、非电工严禁擅自装接电器、架设电线。五、禁止擅自使用2生产性电加热器和煤油炉等动火器具。六、消防器材不得挪作他用,四周不准堆放其他物品,保持通道畅通。七、非工地人员出入应主动出示证件,未经工地门卫执勤人员许可不得进入,任何人不得带小孩进入工地。八、凡进、出的材料,必需接受门卫检查,允许后方可出入,以杜绝发生失窃大事。九、建立治安保卫制度,无失窃和打架斗殴大事发生,给职工生活区供应平安舒适的学习和消遣环境。第一责任人: 直接责任

25、人:环境 保 护 牌一、认真贯彻国家、省、市、环境爱护有关规定,进一步落实环境爱护基本国策。二、施工现场设置的办公、作业和生活设施,应当符合环保的有关规定。三、对产生污染的振捣棒、搅拌机、龙门架、混凝土泵等污染源,应当在开工15日内向环保部门进行排放噪声申报,经环保部门审查批准后,方可组织施工,并提出便民不扰人措施。四、搞好与居民委组共建活动,做好文明施工。在居民区内施工,白天噪音不超过规定要求,夜间二十二时至次日六时停止扰民的施工作业,保证居民很好的休息。因抢险、抢修作业和施工、工艺要求须夜间(超过二十二时)连续作业的单位,需提前经环保主管部门批准。五、不准在居民区内露天熬制沥青、焚烧垃圾等

26、,以防止产生有毒有害气体的物质及扬尘对环境的污染。六、人人遵守环保有关规定,增加做好环保工作的意识,自觉接受部门的监督管理,营造优良环境为人类造福。施工平面布置图第四章 外架搭设一、落地式钢管扣件脚手架适用范围:工业与民用建筑施工用落地式双排扣件式钢管脚手架。落地式双排扣件式钢管脚手架接受单立管时搭设高度不得超过4m。超过了则应接受分段悬挑、双立杆等措施;禁止使用单排脚手架和木脚手架。材料要求:落地式扣件脚手架材料性能必需满足建筑施工扣件式钢管脚手架平安技术规范(JDJ30-201)的要求。、钢管:接受3.(mm)规格的号一般钢管,钢管上严禁打孔,钢管必需涂有防锈漆。b、扣件:接受可锻铸铁制作

27、,在螺栓拧紧扭力矩达65时,不得发生破坏。新、旧扣件均应进行防锈处理。c、平安网:接受密目式平安网,没00m面积网目数不少于20目,并按规定作贯穿、抗冲击机阻燃性能试验合格。d、平安平网:由锦纶、维纶或涤纶等材料制成,宽度不得小于3。需按规定进行抗冲击、缓冲及阻燃性能试验合格。e、脚手板:接受毛竹或楠竹制作的竹串片脚手板和竹笆板,冲压钢脚手板,杉木或松木制作的木脚手板,每块脚手板质量不大于0kg。f、挡脚板:可接受竹串片脚手板,厚度不小于10mm的木模板等硬质板,不得使用软质板。g、底座:接受可锻铸铁制作的标准底座,材质要求与扣件相同。也可接受由Q23级钢制作的焊接底座。搭设要求(1)立杆垂直

28、度偏差不得大于架高的1/200。(2)立杆接头除在顶层可接受搭接外,其余各接头必需实行对接扣件,对接应符合下要求:立杆上的对接扣件应交叉布置,两相邻立杆接头不应设在同步同跨内,两相邻立杆接头在高度方向错开的距离不应小于500mm,各接头中心距主节点的距离不应大于步距的1,同一步内不允许有二个接头。(3)立杆顶端应高出建筑物屋顶.5m。(4)脚手架底部必需设置纵、横向扫地杆。纵向扫地杆应用直角扣件固定在距垫铁块表面不大于200mm处的立杆上,横向扫地杆应用直角扣件固定在紧靠纵向扫地杆下方的立杆上。()大横杆设于小横杆之下,在立杆内侧,接受直角扣件与立杆扣紧,大横杆长度不宜小于3跨,并不小于6m。

29、(6)大横杆对接扣件连接、对接应符合以下要求:对接接头应交叉布置,不应设在同步、同跨内,相邻接头水平距离不应小于50mm。并应避开设在纵向水平跨的跨中。(7)架子四周大横杆的纵向水平高差不超过5m,同一排大横杆的水平偏差不得大于/30。()小横杆两端应接受直角扣件固定在立杆上。(9)每一主节点(即立杆、大横杆交汇处)处必需设置一小横杆,并接受直角扣件扣紧在大横杆上,该杆轴线偏离主节点的距离不应大于0m,靠墙一侧的外伸长度不应大于2,外架立面外伸长度以1Om为宜。操作层上非主节点处的横向水平杆宜依据支承脚手板的需要等间距设置,最大间距不应大于立杆间距的/,施工层小横杆间距为1m。()脚手板一般应

30、设置在三根以上小横杆上,当脚手板长度小于2m时,可接受两根小横杆,并应将脚手板两端与其牢靠固定,以防倾翻。脚手板平铺,应铺满铺稳,靠墙一侧离墙面距离不应大于150m,拐角要交圈,不得有探头板。(11)搭设中每隔一层外架要准时与结构进行坚固拉结,以保证搭设过程中的平安,要随搭随校正杆件的垂直度和水平偏差,适度拧紧扣件。(1)拉杆必需从第一层与窗口连接,拉杆与脚手架连接的一端可略微下斜,不容许向上翘起。保证垂直m、水平6拉接。 (1)脚手架的外立面的两端各设置一道剪刀撑,由底至顶连续设置;中间每道剪刀撑的净距不应大于15m。(4)剪刀撑的接头除顶层可以接受搭接外,其余各接头均必需接受对接扣件连接。

31、(15)剪刀撑应用旋转扣件固定在与之相交的小横杆的伸出端或立杆上,旋转扣件中心线距主节点的距离不应大于5m。(16)用于大横杆对接的扣件开口,应朝架子内侧,螺栓向上,避开开口朝上,以防雨水进人,导致扣件锈蚀、锈腐后强度减弱,直角扣件不得朝上。()外架施工层应满铺脚手板,脚手架外侧设防护栏杆一道和挡脚板一道,栏杆上皮高2,挡脚板高不应小于10mm。栏杆上立挂平安网,网的下口与建筑物挂搭封严(即形成兜网)或立网底部压在作业面脚手板下,再在操作层脚手板下另设一道固定平安网。(18)剪刀撑是在脚手架外侧交叉成十字形的双杆相互交叉。并与地面成450。夹角。作用是把脚手架连成整体,增加脚手架的整体稳定。架

32、子搭设工艺流程:在坚固的地基弹线、立杆定位摆放扫地杆直立杆并与扫地杆扣紧装扫地小横杆,并与立杆和扫地杆扣紧装第一步大横杆并与各立杆扣紧安第一步小横杆安其次步大横杆安其次步小横杆加设临时斜撑杆,上端与其次步大横杆扣紧(装设与柱连接杆后拆除)安第三、四步大横杆和小横杆安装二层与柱拉杆接立杆加设剪力撑铺设脚手板,绑扎防护及档脚板、立挂平安网。立杆底木垫板的设置 立杆底槽钢的设置装饰分色线外架平面图脚手架基础及排水做法 立杆基础高差处理顶层立杆搭接接长 杆件对接接长(脚手架平面)脚手架主节点示意 横杆外伸长度要求与框架柱连墙示意 与双柱拉接与单柱拉接 预埋管拉接点 窗洞口刚性拉接 与墙体拉接预埋管连墙

33、方式示意 4m以上脚手架剪刀撑布置剪刀撑斜杆接长示意图 脚手板设置要求斜挑防护棚 水平防护网设置脚手架人行斜道 人行斜道内部悬挑脚手架立面图脚手架剖面图 悬挑端详图悬挑脚手架平面图型钢固定方式 斜挑防护棚固定端型环详图架体底层防护 分段搭设悬挑架第五章临时用电临时用电平安技术措施包括两个方面的内容:一是平安用电在技术上所实行的措施;二是为了保证平安用电和供电的牢靠性在组织上所实行的各种措施,它包括各种制度的建立、组织管理等一系列内容。平安用电措施应包括下列内容。 、平安用电技术措施 (1)爱护接地 是指将电气设备不带电的金属外壳与接地极之间做牢靠的电气连接。它的作用是当电气设备的金属外壳带电时

34、,假如人体触及此外壳时,由于人体的电阻远大于接地体电阻,则大部分电流经接地体流人大地,而流经人体的电流很小。这时只要适当把握接地电阻(一般不大于4),就可削减触电事故发生。但是在TT供电系统中,这种爱护方式的设备外壳电压对人体来说还是相当危急的。因此这种爱护方式只适用于T供电系统的施工现场,按规定爱护接地的电阻不大于4。 ()爱护接零 在电源中性点直接接地的低压电力系统中,将用电设备的金属外壳与供电系统中的零线或专用零线直接做电气连接,称为爱护接零。它的作用是当电气设备的金属外壳带电时,短路电流经零线而成闭合电路,使其变成单相短路故障,因零线的阻抗很小,所以短路电流很大,一般大于额定电流的几倍

35、甚至几十倍,这样大的单相短路将使爱护装置快速而精确的动作,切断事故电源,保证人身平安。其供电系统为接零爱护系统,即TN系统。爱护零线是否与工作零线分开,可将TN供电系统划分为TNC、T-和T-C-S三种供电系统。)TN-供电系统。它的工作零线兼做接零爱护线。这种供电系统就是平常所说的三相四线制。但是假如三相负荷不平衡时,零线上有不平衡电流,所以爱护线所连接的电气设备金属外壳有肯定电位。假如中性线断线,则爱护接零的漏电设备外壳带电。因此这种供电系统存在着肯定缺点。2)TS供电系统。它是把工作零线N和专用爱护线.在供电电源处严格分开的供电系统,也称三相五线制。它的优点是专用爱护线上无电流,此线特地

36、承接故障电流,确保其爱护装置动作。应当特殊指出,E线不许断线。在供电末端应将E线做重复接地。 3)N-CS供电系统。在建筑施工现场假如与外单位共用一台变压器或本施工现场变压器中性点没有接出P线,是三相四线制供电,而施工现场必需接受专用爱护线时,可在施工现场总箱中零线做重复接地后引出一根专用PE线,这种系统就称为TN-C-S供电系统。施工时应留意:除了总箱处外,其他各处均不得把N线和P线连接,P线上不许安装开关和熔断器,也不得把大地兼做PE线。Pe线也不得进入漏电爱护器,由于线路末端的漏电爱护器动作,会使前级漏电爱护器动作。不管接受爱护接地还是爱护接零,必需留意:在同一系统中不允许对一部分设备实

37、行接地,对另一部分实行接零。由于在同一系统中,假如有的设备实行接地,有的设备实行接零,则当实行接地的设备发生碰壳时,零线电位将上升,而使全部接零的设备外壳都带上危急的电压。 (3)设置漏电爱护器 1)施工现场的总配电箱和开关箱应至少设置两级漏电爱护器,而且两级漏电爱护器的额定漏电动作电流和额定漏电动作时间应作合理协作,使之具有分级爱护的功能。2)开关箱中必需设置漏电爱护器,施工现场全部用电设备,除作爱护接零外,必需在设备负荷线的首端处安装漏电爱护器。3)漏电爱护器应装设在配电箱电源隔离开关的负荷侧和开关箱电源隔离开关的负荷侧。 )漏电爱护器的选择应符合国标GB8986漏电电流淌作爱护器(剩余电

38、流淌作爱护器)的要求,开关箱内的漏电爱护器其额定漏电动作电流应不大于30mA,额定漏电动作时间应小于01s。 使用潮湿和有腐蚀介质场所的漏电爱护器应接受防溅型产品。其额定漏电动作电流应不大于5mA,额定漏电动作时间应小于0.s。 ()平安电压指不戴任何防护设备,接触时对人体各部位不造成任何损害的电压。我国国家标准GB3805-8平安电压中规定,平安电压值的等级有2、6V五种。同时还规定:当电气设备接受了超过2时,必需实行防直接接触带电体的爱护措施。 对下列特殊场所应使用平安电压照明器:)隧道、人防工程、有高温、导电灰尘或灯具离地面高度低于2.等场所的照明,电源电压应不大于36V。)在潮湿和易触

39、及带电体场所的照明电源电压不得大于2。 3)在特殊潮湿的场所,导电良好的地面、锅炉或金属容器内工作的照明电源电压不得大于2。 (5)电气设备的设置应符合下列要求)配电系统应设置室内总配电屏和室外安排电箱或设置室外总配电箱和安排电箱,实行分级配电。)动力配电箱与照明配电箱宜分别设置,如合置在同一配电箱内,动力和照明线路应分路设置,照明线路接线宜接在动力开关的上侧。 3)开关箱应由末级安排电箱配电。开关箱内应一机一闸,每台用电设备应有自己的开关箱,严禁用一个开关电器直接把握两台及以上的用电设备。)总配电箱应设在靠近电源的地方,安排电箱应装设在用电设备或负荷相对集中的地区。安排电箱与开关箱的距离不得

40、超过,开关箱与其把握的固定式用电设备的水平距离不宜超过3。)配电箱、开关箱应装设在干燥、通风及常温场所。不得装设在有严峻损伤作用的瓦斯、烟气、蒸汽、液体及其他有害介质中。也不得装设在易受外来固体物撞击、猛烈振动、液体浸溅及热源烘烤的场所。配电箱、开关箱四周应有足够两人同时工作的空间,其四周不得堆放任何有碍操作、 修理的物品。 6)配电箱、开关箱安装要端正、坚固,移动式的箱体应装设在牢固的支架上。固定式配电箱、开关箱的下皮与地面的垂直距离应大于13,小于15m。移动式安排电箱、开关箱的下皮与地面的垂直距离为0.65。配电箱、开关箱接受铁板或优质绝缘材料制作,铁板的厚度应大于重0.m。7)配电箱、

41、开关箱中导线的进线口和出线口应设在箱体下底面,严禁设在箱体的上顶面、侧面、后面或箱门处。 (6)电气设备的安装 )配电箱内的电器应首先安装在金属或非木质的绝缘电器安装板上,然后整体紧固在配电箱箱体内,金属板与配电箱体应作电气连接。 2)配电箱、开关箱内的各种电器应按规定的位置紧固在安装板上,不得歪斜和松动。并且电器设备之间、设备与板四周的距离应符合有关工艺标准的要求。 3)配电箱、开关箱内的工作零线应通过接线端子板连接,并应与爱护零线接线端子板分设 4)配电箱、开关箱内的连接线应接受绝缘导线,导线的型号及截面应严格执行临电图纸的标示截面。各种仪表之间的连接线应使用截面不小于2.5mm2的绝缘铜

42、芯导线,导线接头不得松动,不得有外露带电部分。 5)各种箱体的金属构架、金属箱体,金属电器安装板以及箱内电器的正常不带电的金属底座、外壳等必需做爱护接零,爱护零线应经过接线端子板连接。 6)配电箱后面的排线需排列整齐,绑扎成束,并用卡钉固定在盘板上,盘后引出及引入的导线应留出适当余度,以便检修。)导线剥削处不应伤线芯过长,导线压头应坚固牢靠,多股导线不应盘圈压接,应加装压线端子(有压线孔著除外)。如必需穿孔用顶丝压接时,多股线应刷锡后再压接,不得削减导线股数。 (7)电气设备的防护 1)在建工程不得在高、低压线路下方施工,凹凸压线路下方,不得搭设作业棚、建筑生活设施,或堆放构件、架具、材料及其

43、他杂物。 2)施工时各种架具的外侧边缘与外电架空线路的边线之间必需保持平安操作距离。当外电线路的电压为1V以下时,其最小平安操作距离为4;当外电架空线路的电压为lOk时,其最小平安操作距离为6m;当外电架空线路的电压为35l,lkV时,其最小平安操作距离为。上下脚手架的斜道严禁搭设在有外电线路的一侧。旋转臂架式起重机的任何部位或被吊物边缘与OV以下的架空线路边线最小水平距离不得小于2m。 3)施工现场的机动车道与外电架空线路交叉时,架空线路的最低点与路面的最小垂直距离应符合以下要求:外电线路电压为1k以下时,最小垂直距离为6;外电线路电;压为lk时;最小垂直距离为7。4)对于达不到最小平安距离

44、时,施工现场必需实行爱护措施,可以增设屏障、遮栏、围栏或爱护网,并要悬挂醒目的警告标志牌。在架设防护设施时应有电气工程技术人员或专职平安人员负责监护。 )对于既不能达到最小平安距离,又无法搭设防护措施的施工现场,施工单位必需与有关部汀协商,实行停电、迁移外电线或转变工程位置等措施,否则不得施工。 ()电气设备的操作与修理人员必需符合以下要求)施工现场内临时用电的施工和修理必需由经过培训后取得上岗证书的专业电工完成,电工的等级应同工程的难易程度和技术简单性相适应,初级电工不允许进行中、高级电工的作业。 )各类用电人员应做到: (o)把握平安用电基本学问和所用设备的性能;(6)使用设备前必需按规定穿戴和配备好相应的劳动防护用品;并检查电气装置和爱护设施是否完好。严禁设备带“病”
