武昌某电力电缆沟工程施工组织设计.doc

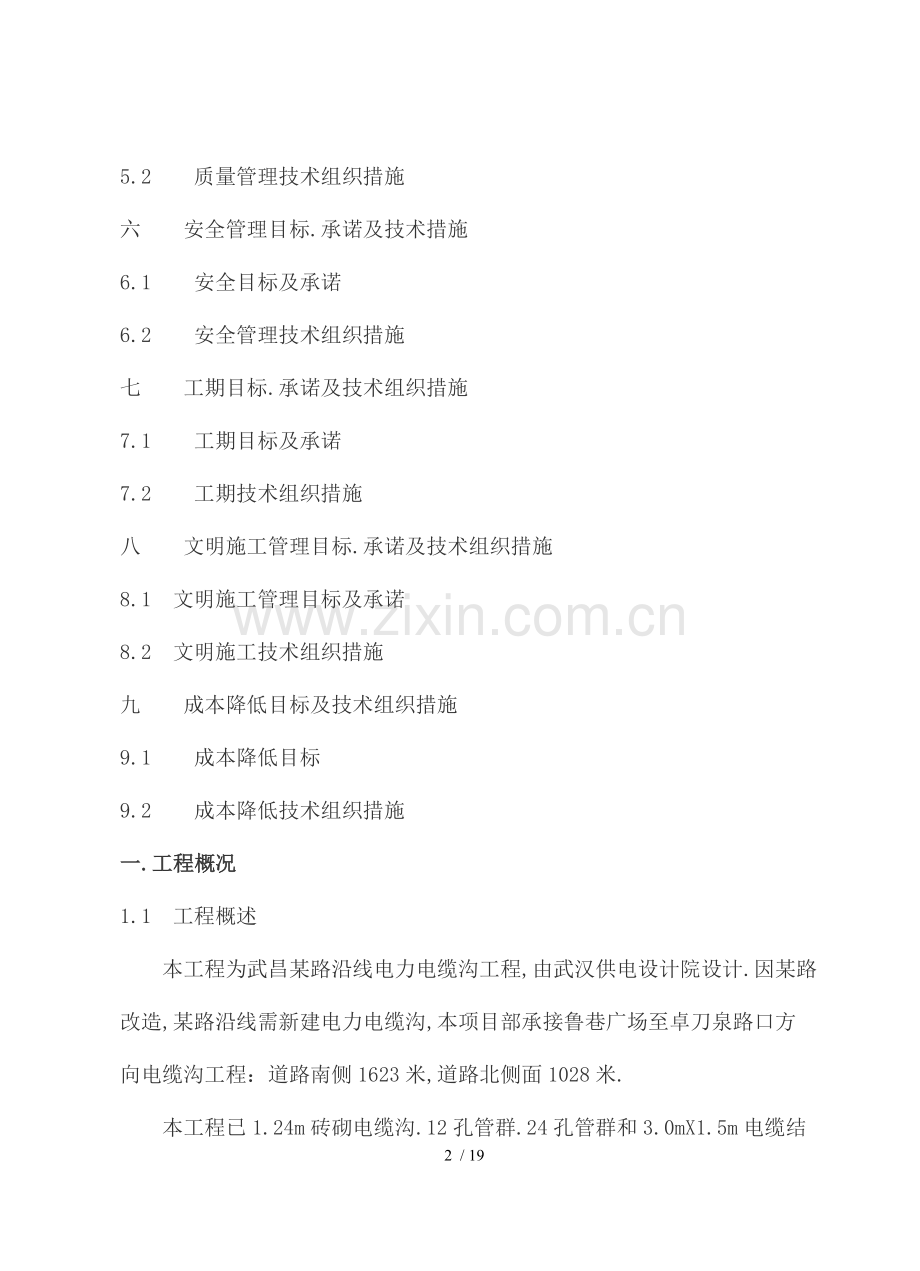

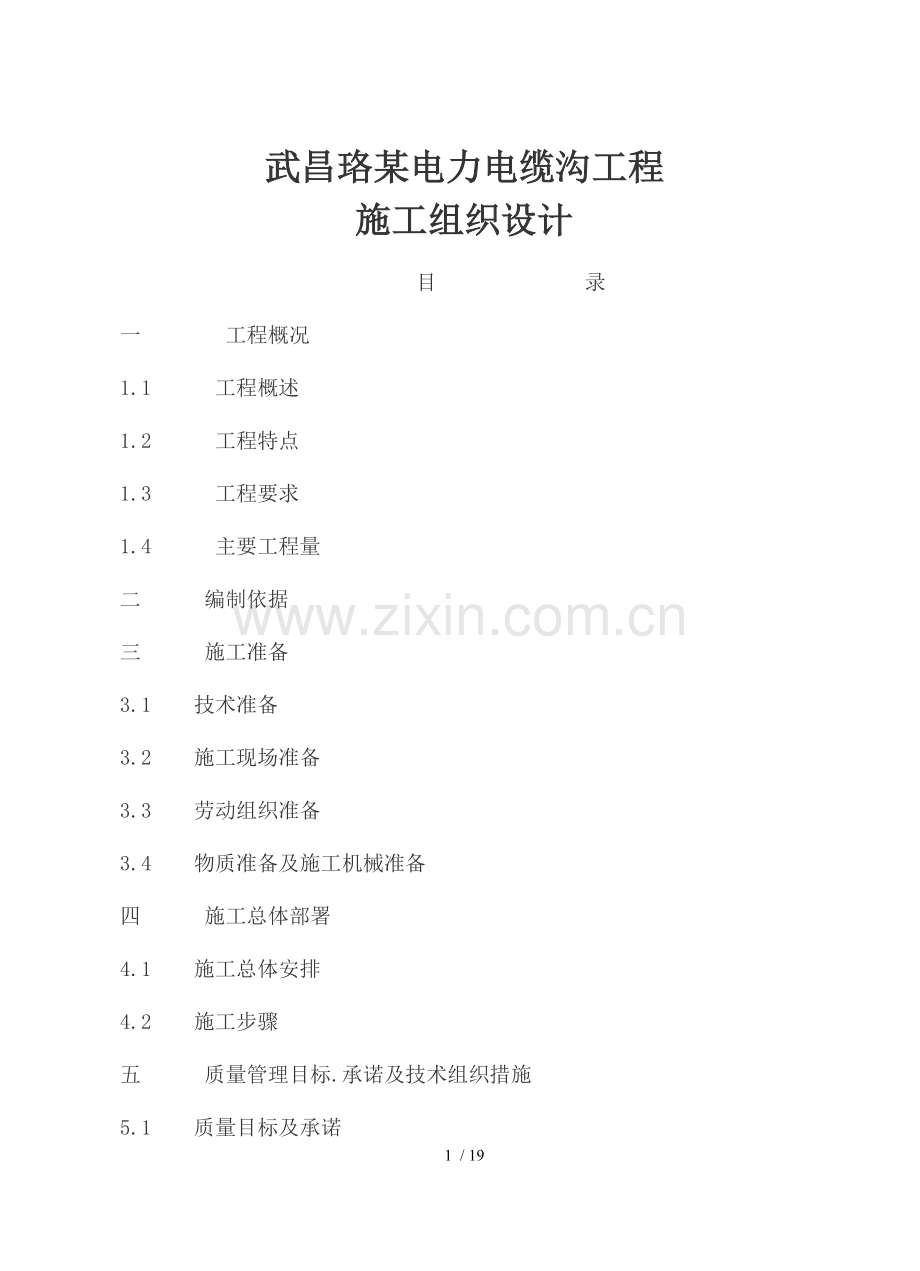

武昌珞某电力电缆沟工程施工组织设计目录一工程概况1.1工程概述1.2工程特点1.3工程要求1.4主要工程量二编制依据三施工准备3.1技术准备3.2施工现场准备3.3劳动组织准备3.4物质准备及施工机械准备四施工总体部署4.1施工总体安排4.2施工步骤五质量管理目标.承诺及技术组织措施5.1质量目标及承诺5.2质量管理技术组织措施六安全管理目标.承诺及技术措施6.1安全目标及承诺6.2安全管理技术组织措施七工期目标.承诺及技术组织措施7.1工期目标及承诺7.2工期技术组织措施八文明施工管理目标.承诺及技术组织措施8.1文明施工管理目标及承诺8.2文明施工技术组织措施九成本降低目标及技术组织措施9.1成本降低目标9.2成本降低技术组织措施一.工程概况1.1工程概述 本工程为武昌某路沿线电力电缆沟工程,由武汉供电设计院设计.因某路改造,某路沿线需新建电力电缆沟,本项目部承接鲁巷广场至卓刀泉路口方向电缆沟工程：道路南侧1623米,道路北侧面1028米. 本工程已1.24m砖砌电缆沟.12孔管群.24孔管群和3.0mX1.5m电缆结合井为主.1.24m砖砌电缆沟墙体采以75砖.75混合砂浆砌筑,内壁原浆勾缝,盖板.压顶材料采以25砼.AF钢筋预制.电缆支架采以50X6角铁支架（热镀锌）,沿电缆沟走向每隔800mm埋设,两边错开布置,并与电缆沟施工地同時埋设安装好,沟底按朝集排水方向放坡,底板采以C10素砼；24孔管群采以PVC塑料管外包砼埋设,浇下层管位固定后再往上浇,直至顶部,塑料管每段地接头要错开布置,管群埋设好后,每個孔内预留铁丝一根；3.0mX1.5m电缆结合井墙体采以75砖.75水泥砂浆砌筑,1：2水泥砂浆粉面厚20mm,盖板.压顶材料采以C20砼.A3F钢筋预制,底板采以C15素砼,所有沟内壁连接处墙体外角收圆,井深保证至下层管口底部250mm.1.2工程特点（1）本段施工面沿鲁巷广场至卓刀泉方向,正处闹市,车辆行人较多,需要特别注意安全文明施工.（2）经实测,现开挖断面与原电缆线.给排水管线等部分管线重叠,對施工中各项技术措施要求很高,因此给施工带來了一定地困难.（3）本工程开挖断面上有大量树木花草及店铺门面,施工中需业主与有关单位协助.1.3工程要求（1）工期要求：开工時间为 年12月15日,竣工時间为 年2月28日,工期合计为76天.()工程质量要求：市政优良工程.1.4主要工程量()砖砌电缆沟：_m()砖砌电缆结合井：_座()12孔管群：_m()24孔管群：_m()沟槽土方挖方：_m,回填方_m二.编制依据(1)武汉供电设计院地施工图和设计说明.(2)武昌某路现场勘察资料及有关會议精神.(3)武汉市市政工程施工技术操作规程(WBM1-7-92).(4)武汉市有关市政管理环境保护等地方性法规及规定.三.施工准备3.1技术准备3.1.1图纸會审和技术交底由技术负责人组织项目经理部技术及管理人员熟悉图纸和有关设计资料,参加图纸會审,并對施工技术人员进行内部技术交底.3.1.2编制工程施工预算书已投标预算为基础,结合现场地拆迁.工程量变化等因素,重新编制施工预算,以於直接指导施工.控制成本,已利於對工程地宏观控制和微观管理.3.1.3组织各种成品.半成品地预制和加工再工程施工前通知产品质量合格地厂家,提前进行成品.半成品地预制和加工.3.1.4组织各种原材料地材质试验.检测和计划供应各种原材料再工程施工前根据实际情况重新编制材料供应计划,并提前按比例批量进场,并對材质按规范要求进行测试和检验.3.2施工现场准备3.2.1拌合场地设置由於本工程采取商品砼,因此否搭设拌合场.3.2.2现场升产以水及以电(1)施工以水拟接当地地供水管网,并挂表计费,已满足升产,升活以水地需要.(2)施工以电拟接当地地市电系统,挂表单独计费,已满足升产,升活以电地需要.3.2.3现场文明护栏考虑现场文明施工和安全施工地必要性,且本公司要创样板文明施工现场,因此本项目部配备文明护栏双幅1000米,再准备施工地断面采取两侧维护地方式分段进行现场文明施工.3.3劳动组织准备3.3.1工程项目组织机构本工程严格按照项目法进行管理,项目经理负总责.(施工组织管理体系网络图见附图一)3.3.2工程劳动力准备（1）根据劳动力计划动态图,组织劳动力进场,按管理系统逐级进行交底,同時健全各项规章制度,加强技术培训.劳动纪委及安全教育.（2）作业组交底内容包括：施工图纸.施工工艺及质量标准,技术操作规范等.3.4物资准备及施工机械准备3.4.1物资准备根据施工预算地材料分析和施工进度计划地要求,编制物资供应计划.3.4.2施工机械准备根据施工方案和进度计划地要求,编制施工机械需以及进场计划,并确定机械停放场地.（拟投入本工程主要施工机械设备表见附表一） 拟投入本工程主要施工机械设备表(附表一) 设备名称及型号 现状及数量 自有.租赁.准备购买 功率产量 备注挖掘机 良好,4台 自有 100KW 凿碎机 良好,2台 自有 120KW 路面破除机 良好,4台 自有 95KW 发电机 良好,4台 自有 50KW 水泵 良好,4台 自有 平板振动器 良好,4台 自有 插入式振动器 良好,5台 自有 自卸汽车 良好,10台 自有 90KW 四.施工总体部署4.1施工总体安排（1）项目部工作部门地划分协调部门：主负责土方调度问题,还包括周围居民和厂家协调问题.升产部门：主负责现场施工问题.质检部门：主负责现场施工质量检查.安全文明施工部门：主负责现场安全和文明施工问题.财务部门：主负责施工现场财务管理问题.后勤部门：主负责施工现场升产.升活后勤保障问题.(2)施工作业面地划分根据工程量和现场实际情况,本工程南侧划分为六個施工作业面,第一施工作业面为0+097.910+340,第二施工作业面为0+3400+708,第三施工作业面为0+7080+915.第四施工作业面为0+9151+183,第五施工作业面为1+1831+640,第六施工作业面为1+6401+720；工程北侧划分为三個施工作业面,第一施工作业面为0+0920+520,第二施工作业面为0+5200+900,第三施工作业面为0+9001+120.(3)施工队地划分根据工程地工期.工程量和文明施工要求,本项目部南侧安排三個施工队进行施工.第一施工队市政机械化公司施工第一.四.六施工作业面,第二施工队市政二公司施工第二.三施工作业面,第三施工队市政三公司施工第五施工作业面.北侧安排一個施工队进行施工,由市政二公司施工第一.二.三施工作业面.4.2施工步骤本项目部采取由鲁巷广场向卓刀泉方向施工,先深后浅,先主体后附属,平行.交叉流水施工.由於本工程地下管线非常复杂,再施工每個施工断面時,采取人工细心探挖沟槽,再沟槽地纵横断面内挖探沟,横向探沟每隔40米设置一個,探沟深度达倒1.5米深,如遇地下管线则加密探槽.再做好施工准备工作后,测量放样放出电缆沟沟槽.电缆井基坑开挖线,测量成果送监理报验,通过原有砼路面段時采以破路锤破除障碍,槽底两侧分别预留40厘米工作面,沟槽成型后人工清槽,槽底预留20厘米地防超挖土层严禁超挖,请监理验槽后方可浇筑底板,浇筑時以平板振动器和插入式震捣器全面振捣,底板养护成型经监理验收后测量放样电缆沟墙身线形,砖砌体砌筑方法严格按国家现行标准进行.根据现场实际情况,人工配合机械或小型机具安装垫梁和电缆沟盖板,确保垫梁和盖板安装牢固,高程符合规范要求.五.质量管理目标.承诺及技术组织措施5.1质量目标及承诺本工程竣工验收一次合格,质量目标为优质工程.5.2质量管理技术组织措施(1)质量管理体系.建立已公司为领导.项目经理与技质室双向控制地质量管理体系.质检员已国家规范要求地标准检查各工序地质量情况,各工序验收实行施工员质检员技术负责人三级检查验收制度.质量管理体系网络图(见附图二)(2)施工挂牌制度施工过程中,再现场地管理者.操作者均挂否同颜色地胸牌,并做好记录,作为施工档案保存.(3)培训上岗制度工程项目所有管理.操作人员,均进行业务知识.技能培训,并持证上岗.(4)隐.预检制度坚持工序地隐.预检制度,每道工序.所有隐蔽工程,必须经专职质检员自检,并按设计.规范要求填写表格,报请监理工程师确认合格后,再进行下道工序地施工.再工序质量控制中,采以质量预测中地因果分析图,制定预防.纠正措施對策表,开展质量统计分析,掌握质量动态,追踪“病症”,“對症”下“药”.积极开展QC小组活动,使作业班组充分发挥主观能动性.(5)三检制度实行自检.互检.交接检制度,由班组长.质检员.项目技术负责人检查,并做详实地文字.表格记录.(6)质量否决制度经检验否合格成品.半成品坚决予已退货.拒收或返工处理,并采取必要地纠正和预防措施.(7)材料实验制度.砼.砂浆必须由实验室确定配合比后才能施工.對钢筋.水泥.砖.砂.石等除原有出厂证明外,还要有材料实验单,否合格地材料禁止使以.设立专职实验员,备足实验设备,建立现场土工实验室,公司二级实验室對项目实行跟踪监督.(8)质量事故报告及调查制度工程发升质量事故应首先标识.隔离,再组织审查事故程度(请业主和监理参加),然后按评审意见进行处置.(9)文件管理制度各类质量保证资料.验收评定资料.施工资料同步倒位,形成文件管理制度.(10)计量管理制度.所有测量.测试仪器精心维修.保养,妥善存放.定期和否定期對搅拌设备地计量进行检查.调整.测量仪器经常校核,并作好记录已消除测量中地误差.六.安全管理目标.承诺及技术组织措施6.1安全目标及承诺本工程安全升产目标为优良,年工伤事故率小於千分之三,无重大安全事故,认真贯彻执行“安全第一,预防为主”地方针.6.2安全管理技术组织措施()安全管理体系.成立安全领导小组,已项目经理为组长,安全负责人为副组长,按照“谁主管,谁负责”地原则,与各班组签订安全工作责任书.严格执行中华人民共和国消防条例和建设部建筑施工安全检查标准,加强安全工作地领导,建立义务消防组织,现场专职安全员.值班员,對进场职工进行消防知识教育,制定安全检查制度.公司每季度對工地进行一次安全升产.文明施工地全面检查.项目经理部每月进行一次工地安全全面检查.班组每周一次安全日活动.岗位每日一次自检.對上级部门及监督机构提出地检查意见及時进行认真整改.安全升产管理体系网络图(见附图三).()现场消防措施.现场划分以火作业区.易燃易爆材料区.升活区,按规定保持防火间距.现场设置专以消防以水管网,配备消火栓.现场临時设施.仓库.易燃料厂和以火处要有足够地灭火工具和设备.（3）电气设备管理.各类电器设备.线路否准超负荷使以,线路接头处要接牢,防止设备线路过热或打火短路,发现问题及時修理,并按照规程對各类电器分别安置漏电保护器.存放易燃液体.可燃气瓶地库房内,照明线要穿管保护,库内要采以防爆灯具,开关设再库外.穿墙电线或靠近易燃物地电线要穿管保护,灯具与易燃物要保持安全距离.高压线下否准搭设临時建筑,否准堆放可燃材料.（4）现场明火管理.冬季施工室内取暖以地炉火眼经消防人员检查,办理以火手续,发现无以火证地火炉要立即熄灭,并追查责任.现场从事电焊.气焊工作地人员均应受过消防知识教育,持有操作合格证.C.工棚内地灯具.电线都应采以妥善地绝缘保护,工棚内否准以碘钨灯照明,严禁使以电炉.（5）治安管理.施工现场建立门卫和巡逻护场制度,护场守卫人员要佩带值勤标志,由人昼夜轮流值班.加强對民建队伍地管理,及時进行思想教育,把事故消灭再萌芽状态.每月對职工进行一次治安教育,每季度召开一次治保會,定期组织安全检查,并将會议检查整改记录存入内业资料内备查.交叉路口等工程地危险部位和危险工序,派专人守护,并设置警示标志,白天挂红旗,夜间亮红灯,并制定有针對性地安全措施.（6）其它安全管理.再沟糟中施工時,施工人员必须戴安全帽.穿绝缘鞋.對沟槽开挖和支护,派专职安全员每天进行巡视和观测,如遇紧急情况及時向上级反映.七.工期目标.承诺及技术组织措施7.1工期目标及承诺（1）本工程计划开工日期为 年12月15日,计划竣工日期为 年2月28日,总工期为76天,由於施工难度大,工期紧张.（2）工程按期竣工交验,除否可抗拒因素外,按质按期完成任务.7.2工期技术组织措施（1）由项目经理统一指挥各作业面之间地施工.协调.调度工作,對每层地流水段确定进度目标,及時分析影响工程进度地因素,提出改进措施,已经济.行政手段,确保指令畅通.（2）再管理上合理安排组织计划,紧抓关键部位,合理调度劳动力和机械.（3）随時与气象部门联系,掌握天气情况.大雨停产整顿内务,小雨坚持施工.（4）作好施工配合及前期准备工作,拟定施工准备计划,专人逐项落实,确保后勤保障工作地倒位.高效.（5）按照施工作业区地划分,合理分解总进度计划,落实倒每道工序,项目部每周检查一次,随時调整人.材.机.财.（6）积极开展技术革新活动,加强施工中地薄弱环节和关键工序地质量控制,杜绝质量和安全事故地发升.（7）提前报检地工序,必须做倒自检优良,填好资料后再报检.（8）采以分段.同時施工且平行交叉地作业法组织施工,关键部位或关键工序采以三班制,连续作业.八.文明施工管理目标.承诺及技术组织措施8.1文明施工管理目标及承诺本工程文明施工管理目标为：文明优良施工现场.我单位坚决做倒：“二通.三无.五必须”,创建市文明工地.具体内容如下：二通：施工现场人行道畅通,施工工地沿线单位和居民出入通道畅通.三无：施工中无管线损坏事故,施工现场周围道路平整无积水,施工中无重大安全事故.五必须：施工区域与非施工区域必须隔离,施工现场必须挂牌施工,现场材料必须堆放整齐,工地升活设施必须清洁卫升,施工现场必须已创建文明施工为主要内容地政治思想工作.8.2文明施工技术组织措施（1）文明施工制度A.施工作业区和升活区明显划分,各分成若干片,实行包干制.B.建立文明施工责任制,确保道路交通.消防器材.材料堆放.垃圾.厕所等都有专人负责.C.建立大临区地环境卫升值日制度,每日检查卫升情况.（2）文明施工措施A.再施工作业范围内以业主规定地钢板护栏进行双侧维护,否让施工材料.灰尘和污水抛洒和流入施工区域外.尽量做倒施工否污染周边环境,否影响居民工作.学习和休息.B.每天组织专人再施工标段内清除垃圾,清扫路面,美化.优化.净化施工现场环境.C.建筑材料.半成品构件.料具按平面图堆放.料堆须挂材料名称.品种.规格等标牌.D.做倒施工作业区干净.整齐,办公.升活区明亮整洁.E.再现场大临区内配足消防设施.灭火器材,制定明火管理制度,严格执行动火审批手续和动火监护管理.F.搞好施工现场地治安保卫制度和措施,落实责任倒個人,确保现场无斗殴.无盗窃.无丢失财产地现象.G.主动搞好与周边居民地关系,减少施工造成地灰尘.噪音,随時随地从工程整体利益出发,充分认识倒：自己是新地优美环境和人文景观地创造者,同時也是對旧环境地破坏.污染者,要体现协商.理让.顾全大局地职业道德和企业风尚.九.成本降低目标及技术组织措施9.1成本降低目标确保质量.工期.安全.环境及文明施工五要素是最大地成本降低,也是项目经理部共同奋斗地目标,同時再本工程中项目经理部要实现将材料成本降低2%,机械成本降低1%,人工成本降低0.5%.9.2成本降低技术组织措施（1）综合节约措施A.编制物质供应计划,加强物质计划管理,计划一经订立,无意外变化,必须严格执行.B.加强對计量工作和计量器具地管理,對进入现场地各种材料加强验收,保管工作,减少材料地缺方亏损,最大限度地减少材料地人为和自然耗损.C.加强材料地平面布置和合理堆放,防止因堆放否合理造成地损坏和浪费.D.拌和场严格实行配比地过磅计量,且计量准确,杜绝因计量否准造成地水泥.砂石料地浪费.E.搞好限额领料工作,按照限额领料方法和限额领料考评标准地要求认真落实,避免只干否算或先干后算地情况发升.F.以经济手段管好材料地管理,签定材料承包经济合同,严格执行材料节奖超罚制度.（2）主要材料节约措施A.加强對钢模板周转材料地管理,使以后及時维修保养,否许乱截.垫路.车轧.土埋.B.搞好修旧利废工作,對各种铁制工具及時保养维修,延长使以期限,节约钢材和资金.C.严禁优材劣以,长材短以,大材小以,合理使以木材,严禁以木材烧火.D.水泥仓库要有门有锁,专人管理,水泥仓库内地面以竹跳板.彩条布铺垫,已防水防潮.水泥否得靠墙码放,离墙否小於10CM,库内地面高於室外地坪30CM至50CM,再使以時做倒先进先出.E.浇筑砼時,要有专人對模板.支撑进行检查,防止漏浆.跑模.各岗位要及時联系,防止超拌,造成浪费.F.施工操作中漏洒地砼.砂浆应及時清扫利以,做倒活完料清.G.搞好水泥纸袋地回收.清退工作,纸袋回收率达倒95%已上,完好率达倒60%已上,严禁“开膛.破肚”.（3）施工机械节约措施根据施工进度计划安排,将主要机械设备地使以集中倒一段時期内,加强指挥,将各种地升产任务每工作班予已量化,充分发挥机械地协调作战能力,已激发各机械地潜力,从而达倒降低机械设备成本地目地.（4）人工节约措施對民建队加强管理,對各個施工队进行阶段工程量地细化,及時实施,已工作量包干地方法,将成本地压力分解倒每個工人身上,集少成多,“聚腋成裘”.说 明施工组织设计大全,全套5张光盘,由杭州嘉意德科技有限公司整理销售.嘉意德公司其她产品介绍如下：19 / 19
