人教版2023初中物理九年级物理全册第十五章电流和电路高频考点知识梳理

1

单选题
1、如图所示，当只闭合开关S时，两灯均不亮；若同时闭合开关S1和S时，只有灯L2亮。则电路中可能出现的故障是（  ）

A．灯L1断路B．灯L2断路C．灯L1短路D．灯L2短路
答案：A
根据电路图可知，只闭合开关S时，只有L1接入电路中，两灯均不亮，说明电路出现了断路现象；同时闭合开关S1和S时，只有灯L2亮，说明灯L1断路，故A符合题意，BCD不符合题意。
故选A。
2、如图所示，是装有静电除尘纸的拖把，扫地时除尘纸与地板摩擦就可以轻松的将灰尘和头发清扫干净。下列说法正确的是（　　）

A．静电除尘纸和地面摩擦创造了电荷

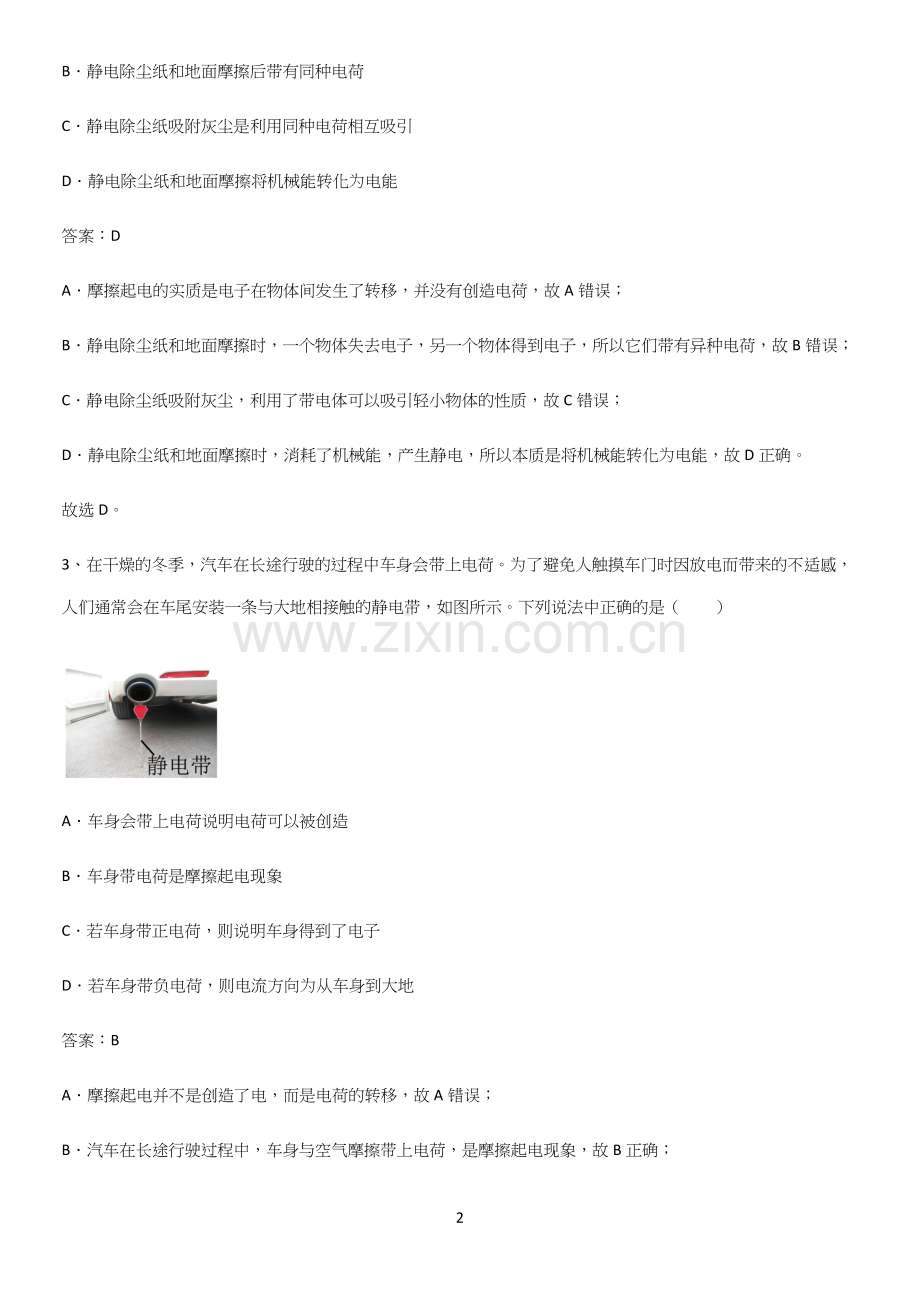

B．静电除尘纸和地面摩擦后带有同种电荷
C．静电除尘纸吸附灰尘是利用同种电荷相互吸引
D．静电除尘纸和地面摩擦将机械能转化为电能
答案：D
A．摩擦起电的实质是电子在物体间发生了转移，并没有创造电荷，故A错误；
B．静电除尘纸和地面摩擦时，一个物体失去电子，另一个物体得到电子，所以它们带有异种电荷，故B错误；
C．静电除尘纸吸附灰尘，利用了带电体可以吸引轻小物体的性质，故C错误；
D．静电除尘纸和地面摩擦时，消耗了机械能，产生静电，所以本质是将机械能转化为电能，故D正确。
故选D。
3、在干燥的冬季，汽车在长途行驶的过程中车身会带上电荷。为了避免人触摸车门时因放电而带来的不适感，人们通常会在车尾安装一条与大地相接触的静电带，如图所示。下列说法中正确的是（　　）

A．车身会带上电荷说明电荷可以被创造
B．车身带电荷是摩擦起电现象
C．若车身带正电荷，则说明车身得到了电子
D．若车身带负电荷，则电流方向为从车身到大地
答案：B
A．摩擦起电并不是创造了电，而是电荷的转移，故A错误；
B．汽车在长途行驶过程中，车身与空气摩擦带上电荷，是摩擦起电现象，故B正确；
C．若车身带正电荷，则说明车身失去了电子，故C错误；
D．若车身带负电荷，负电荷从车身流向大地，电流的方向与负电荷定向移动的方向相反，则电流方向为从大地流向车身，故D错误。
故选B。
4、如图所示的电路，闭合开关后，下列关于A、B、C三处电流的大小关系正确的是（  ）

A．IA>IB>ICB．IA＜IB＜ICC．IA=IB=ICD．IA=IC>IB
答案：C
由电路图知道，两灯泡串联，A、B、C是串联电路中的三个点，因为串联电路中各处的电流相等，所以A、B、C三处的电流相等，即
IA=IB=IC
故选C。
5、如图，用绝缘线分别悬吊甲、乙两轻小物体，甲带电，用带电棒丙分别靠近甲、乙。下列能证明乙带电且甲、乙带异种电荷的现象是（　　）

A．B．
C．D．
答案：D
A．若丙带正电，由图可知丙吸引甲，故甲带负电，丙吸引乙，故乙带负电或不带电，故A不符合题意；
B．若丙带正电，由图可知丙排斥甲，故甲带正电，丙排斥乙，故乙带正电，故B不符合题意；
C．若丙带正电，由图可知丙排斥甲，故甲带正电，丙吸引乙，故乙带负电或不带电，故C不符合题意；
D．若丙带正电，由图可知丙吸引甲，甲带电故甲带负电，丙排斥乙，故乙带正电，所以甲、乙带异种电荷，故D符合题意。
故选D。
6、“工夫茶”是融精神、礼仪、沏泡技艺为一体的茶道形式，图是泡“工夫茶”用的电茶炉，在电路中用R1和R2代表消毒锅和煮水壶，当闭合开关S后，R1和R2才能工作，但不能同时加热，电路中符合要求的是（  ）

A．B．
C．D．
答案：C
A．电路图中，当闭合开关S后，R1和R2才能工作，当开关S1、S2都闭合时两电阻可以同时工作，故A不符合题意；
B．电路图中，当闭合开关S后，R1和R2才能工作，当开关S1闭合时两电阻可以同时工作，故B不符合题意；
C．电路图中，当闭合开关S后，R1和R2才能工作，开关S1为单刀双掷开关，只能使R1和R2中的一个接入电路，则R1和R2不能同时加热，故C符合题意；
D．电路图中，当闭合开关S后，R1和R2才能工作，当开关S1断开时两电阻可以同时工作，故D不符合题意。
故选C。
7、如图所示，是2022年冬奥会闭幕式上控制舞台灯光与五环旗升降的电路原理图。闭合开关S1，舞台灯亮起，按下开关S2时，电动机才能启动控制五环旗升降；若舞台灯不亮，电动机也不启动。下列电路符合要求的是（  ）
A．B．
C．D．
答案：C
当闭合开关S1时，舞台灯亮起，此时电动机不工作；当按下开关S2时，电动机才能启动，说明指示灯与电动机互不影响，即两者是并联的，开关S1在干路上，开关S2在电动机所在支路，可知C符合题意，ABD不符合题意。
故选C。
8、与头发摩擦过的塑料尺能“吸”起纸屑，下列现象中与该原理相同的是（  ）
A．两滴水珠“吸”到一起成为一滴大水珠
B．通过吸管把饮料“吸”到嘴里
C．干手搓开的新塑料袋“吸”在手上
D．行驶汽车的窗帘被“吸”出窗外
答案：C
与头发摩擦过的塑料尺能“吸”起纸屑，这是摩擦起电的现象。
A．两滴水珠“吸”到一起成为一滴大水珠，这是由于两滴水在水表面的分子间的引力的作用下，“吸”到一起成为一滴大水珠，故A不符合题意；
B．通过吸管把饮料“吸”到嘴里，是通过将吸管内的空气吸走，使吸管内的气压变小，小于外界大气压，饮料在外界大气压的作用下，被压进吸管内，与摩擦起电无关，故B不符合题意；
C．干手搓开的新塑料袋“吸”在手上，干燥的手与塑料袋摩擦时发生摩擦起电现象，使手和塑料袋带上异种电荷，异种电荷相互吸引，故C符合题意；
D．行驶汽车的窗帘被“吸”出窗外，是由于窗外的空气流速大，压强小，汽车内的空气流速小，压强大，在窗内外压强差的作用下，窗帘被压出窗外，与摩擦起电无关，故D不符合题意。
故选C。
9、新冠病毒疫情防控期间，为保障小区内居民安全，小区门口安装了车辆识别系统，小区内部车辆门禁系统可以自动识别栏杆抬起，外部车辆不能被识别，需要工作人员检测后，按钮视为手动开关，其工作原理图可以表示为（　　）

A．B．C．D．
答案：A
小区内部车辆门禁系统可以自动识别将门打开，外部车辆需要门卫人员按动按钮才能将门打开，若将门禁系统看作一个自动开关，按钮看作一个手动开关，则两个开关单独都能打开大门，即两个开关并联后再与电动机串联，故A符合题意，BCD不符合题意。
故选A。
10、小谢在做实验时，先连成如图所示的电路，闭合开关S1并观察灯泡亮暗情况后，再闭合开关S2，小谢看到的现象是（  ）

A．两只灯泡一直都不亮B．两只灯泡一直亮
C．两只灯泡开始都亮，后来L2不亮D．两只灯泡开始都亮，后来L1不亮
答案：D
由电路图可知，闭合开关S1后，L1、L2串联，都发光；再闭合开关S2，S2与其相连的导线将灯泡L1短路，L1熄灭，L2仍然发光。
故选D。
11、甲、乙、丙3个轻质小球用绝缘细线悬挂，彼此相互作用情况如图所示，则该现象能够说明（  ）

A．甲、乙一定带异种电荷
B．乙、丙一定带同种电荷
C．乙一定带正电荷，甲一定不带电
D．自然界只存在两种电荷
答案：B
A．甲、乙、丙3个轻质小球，由图可知甲乙两球吸引，甲、乙可能带异种电荷，也可能一个带电，一个不带电，故A不符合题意；
B．由图知，乙、丙互相排斥，由同种电荷相互排斥可知，乙、丙一定带同种电荷，故B符合题意；
C．由图可知，乙、丙互相排斥，乙、丙一定带同种电荷，但无法判断带哪种电荷，甲可能带电也可能不带电，故C不符合题意；
D．由图，甲、乙、丙3个轻质小球，由图可知甲乙两球吸引，甲、乙可能带异种电荷，也可能一个带电，一个不带电，无法判断自然界只存在两种电荷，故D不符合题意。
故选B。
12、我校采用的智能门禁管理系统，寄宿生向班主任申请出校后，班主任通过手机内的APP授权通过相当于闭合开关S1，学生到达校门口时只要再刷一下校园卡相当于闭合开关S2，此时电机启动打开门禁就可出校，而有时学生因紧急情况未申请但有家长来接时，只需门卫用管理卡刷一下相当于闭合S3就能启动电机打开门禁出校，能模拟这一功能的电路是（  ）
A．B．
C．D．
答案：B
由题可知，有两种不同的方式可以使电路接通，使电动机工作，所以应该有两条并联的支路中设置开关来控制电路，其中一条支路是由门卫单独控制，应该有一个开关；另一条支路由班主任和学生共同控制，应该有两个开关，故B符合题意，ACD不符合题意。
故选B。
13、下列说法中正确的是（　　）
A．用纸巾摩擦过的塑料吸管可以吸引纸屑，说明塑料是导体
B．用塑料梳子梳头发，头发更蓬松是因为梳子与头发摩擦的过程中创造了电荷
C．与头发摩擦过的塑料尺能吸引纸屑，因为塑料尺把头发的电荷都带走了
D．干燥的冬季，化纤衣服容易吸附灰尘是因为摩擦过的衣服带了电容易吸引轻小物体
答案：D
A．用纸巾摩擦过的塑料吸管可以吸引纸屑，说明塑料吸管摩擦后带电，不能说明塑料是导体，故A错误；
B．用塑料梳子梳头发，头发更蓬松是因为梳子与头发摩擦的过程中电荷发生了转移，没有创造电荷，故B错误；
C．摩擦起电过程是部分电荷发生了转移，故C错误；
D．干燥的冬季，化纤衣服容易摩擦起电，带电后能够吸引轻小的灰尘，故D正确。
故选D。
14、如图，闭合开关，灯泡不亮，在闭合开关且不拆开导线的情况下，将M接电源“+”极，N依次试触E、F、G接线柱，发现电压表示数前两次为零，第三次接近3V，若故障只有一个，则可能是（  ）

A．电源没电B．开关断路
C．灯泡断路D．灯泡短路
答案：B
将M接电源“+”极，N接E，无示数，说明可能存在断路，且断路不在变阻器，N接F，无示数，说明断路灯泡也没断路，N接G，有示数，说明断路可能在开关，且电源有电，故ACD不符合题意，B符合题意。
故选B。
15、毛皮摩擦过的橡胶棒带负电，说明摩擦过程中橡胶棒（　　）
A．得到负电荷B．失去负电荷C．得到正电荷D．失去正电荷
答案：A
在摩擦过程中，对电荷束缚能力强的，得到电子带负电；对电荷束缚能力弱的，在摩擦过程中失去电子带正电；因为摩擦起电的实质是原子核外电子的转移，且电子带负电，又因为毛皮摩擦过的橡胶棒带负电，所以摩擦过程中橡胶棒得到电子（负电荷）。
故选A。
多选题
16、如图，下列判断正确的是（　　）

A．S1、S2都闭合时，L1、L2、L3并联
B．S1、S2都断开时，L1、L2、L3串联
C．S1断开，S2闭合时，L2、L3并联后再与 L1串联
D．S1闭合，S2断开时，对 L1、L2形成短路
答案：ABD
A．当S1、S2都闭合时，L1、L2、L3三灯的两端分别连接在一起，然后接入电路中，故L1、L2、L3并联，故A正确；
B．当S1、S2都断开时，L1、L2、L3为顺次连接，即L1、L2、L3串联，故B正确；
C．当S1断开，S2闭合时，L2、L3被短路，为L1的简单电路，故C错误；
D．当S1闭合，S2断开时，L1、L2被短路，为L3的简单电路，故D正确。
故选ABD。
17、博物馆里有些古书非常陈旧，直接翻动它容易使书页破损，有人提出，通过给书带电，使书一页页分开来，如图所示。假设给每页书带电可以实现，能使书一页页分开的带电方式是（　　）

A．使每页书都带上正电B．使每页书都带上负电
C．使相邻书页带上异种电荷D．只让封面带正电，封底带负电
答案：AB
电荷间的相互作用规律是：同种电荷互相排斥，异种电荷互相吸引。通过给书带电，使书一页 页分开来，根据同种电荷相互排斥，可以给书带上同种电荷，书一页页可以分开，故AB符合题意，CD不符合题意。
故选AB。
18、如图是一个电吹风的简化电路，A是吹风机（电动机），B是电热丝，则（  ）

A．若只闭合开关S1，吹出的是冷风B．若只闭合开关S2，吹出的是热风
C．若开关S1、S2都断开，不吹风D．若开关S1、S2都闭合，吹热风
答案：ACD
A．若只闭合开关S1，将只接入吹风机A，所以吹出的是冷风，故A符合题意；
B．若只闭合开关S2，由于S1接在干路上，S1不闭合，整个电路中没有电流，故B不符合题意；
C．若开关S1、S2都断开，电路中没有电流，不吹风，故C符合题意；
D．若开关S1、S2都闭合，则吹风机A和电热丝B都接入电路，因此吹热风，故D符合题意。
故选ACD。
19、如图甲所示，验电器A带正电，B不带电。如图乙所示，用带有绝缘柄的金属棒把验电器A、B两金属球连接起来。则下列说法中正确的是（  ）

A．验电器A带正电，说明它得到了电子
B．连接后验电器B的金属箔片因带同种电荷相互排斥而张开
C．连接瞬间，验电器A中的正电荷通过金属棒流向验电器B
D．两验电器连接的瞬间有电流，电流方向由A到B
答案：BD
A．物体因为失去电子而带正电，所以验电器A带正电，说明它失去了电子，故A错误；
B．验电器A带正电，B不带电，用带绝缘柄的金属杆将两个验电器的金属球接触时，B验电器上自由电子向验电器A转移，因失去电子而带正电，金属箔因带同种电荷相互排斥而张开，故B正确；
CD．两验电器间金属棒有瞬间自由电子由B向A流动，自由电子带负电荷，与电流方向相反，所以电流方向由A到B，故C错误，D正确。
故选BD。
20、对如图所示电路的分析，正确的是（　　）

A．当断开S1、S2，闭合S3时，L1与L2为并联
B．当断开S3，闭合S1、S2时，L1与L2为并联
C．当断开S1，闭合S2、S3时，L1与L2为串联
D．只要同时闭合S1、S3，就会出现短路现象
答案：BD
A．当断开S1、S2，闭合S3时，电流只有一条路径：正极→L1→L2→S3→负极，所以L1与L2为串联，故A错误；
B．当断开S3，闭合S1、S2时，电流有两条路径，则L1与L2为并联，故B正确；
C．当断开S1，闭合S2、S3时，L2被短路，只有L1的简单电路，故C错误；
D．由图可知，只要同时闭合S1、S3，电流的路径是：正极→S1→S3→负极，故电源短路，故D正确。
故选BD。
21、将摩擦后带正电的泡沫餐盘放在桌面，将几个不带电的泡沫小球放在餐盘上使小球带电，会看到小球上下跳动，如图所示。下列分析正确的是（　　）

A．餐盘带正电是因为得到了电子
B．小球与餐盘接触瞬间，电流方向是从餐盘到小球
C．小球由于与餐盘带有同种电荷，相互排斥而向上运动
D．摩擦后的餐盘发热是通过做功的方式改变了内能
答案：BCD
A．餐盘带正电是因为失去了电子，故A错误；
B．小球与餐盘接触瞬间，小球上的电子转移到餐盘上，电流的方向与电子定向移动方向相反，所以电流方向是从餐盘到小球，故B正确；
C．由于小球上的电子转移到餐盘上，小球带正电，小球和餐盘带同种电荷，相互排斥向上运动，故C正确；
D．摩擦后的餐盘发热，机械能转化为内能，通过做功的方式改变了内能，故D正确。
故选BCD。
22、如图所示的电路，下列说法正确的是（　　）

A．两灯泡L1和L2并联B．两灯泡L1和L2串联
C．电流表A2测电路中的总电流D．电流表A1测通过灯泡L2的电流
答案：AC
AB．由实物图知道，电路中电流有两条路径，两灯泡L1和L2并联，故A正确、B错误；
C．电流表A2串联在干路中，测电路中的总电流，故C正确；
D．电流表A1与灯泡L1串联，测通过灯泡L1的电流，故D错误。
故选AC。
23、关于生活中的一些电路连接，下列判断正确的是（　　）
A．节日的夜晚，街道两边树上的小彩灯是并联的
B．道路两旁的路灯，晚上同时亮，早上同时灭，它们是串联的
C．厨房里的换气扇和照明灯，使用时互不影响，它们是并联的
D．楼道里的电灯使用的声控开关和光控开关通常是串联的
答案：CD
A．街道两边树上的小彩灯中的一个灯泡损坏，其它灯泡全部熄灭，所以小彩灯是串联的，故A错误；
B．路灯是并联的，每个路灯独立工作、互不影响，是并联的，故B错误；
C．厨房里的照明灯和换气扇都是家用电器，两者并联在照明电路中，都能正常工作，并且互不影响，故C正确；
D．楼道内暗到一定程度光控开关闭合，并且有声音时声控开关闭合，两者同时闭合时，才能使灯泡发光，有一者断开时灯泡熄灭，所以声控开关和光控开关是串联的，开关和灯泡是串联的，故D正确。
故选CD。
24、下面是老师课堂上所做的四个实验，关于这四个实验的结论，你认为正确的是（　　）

A．甲图实验说明分子间存在引力
B．乙图实验说明对物体做功，物体的内能会增大
C．丙图实验说明同种电荷相互排斥
D．丁图实验说明短路的小灯泡会被烧坏
答案：AC
A．物质分子间存在相互作用的引力和斥力，图中弹簧测力计的示数变大，说明水分子和玻璃分子间存在相互作用的引力，故A正确；
B．橡皮塞冲出，玻璃瓶内气体的内能转化为塞子的机械能，气体对外做功，内能减小，故B错误；
C．两根玻璃棒带相同的电荷，相互靠近时会排开，说明同种电荷相互排斥，故C正确；
D．把导线接到串联电路中的小灯泡的两端，小灯泡被短接，电流不经过灯泡，所以灯泡不会发光也不会被烧坏，故D错误。
故选AC。
25、如图所示，三个电路中，当闭合开关S后，下列说法正确的是（  ）

A．甲图中，电流表的示数为通过三盏灯的电流之和
B．乙图中，电流表的示数为通过三盏的电流之和
C．乙图中，电流表的示数为通过灯L1的电流
D．丙图中，电流表的示数为通过三盏灯的电流之和
答案：AC
A．甲图中，三盏灯泡并联，电流表在干路上，示数为通过三盏的电流之和，故A正确；
BC．乙图中，三盏灯泡并联，电流表串联在 L1的支路上，电流表的示数为通过灯L1的电流，故B错误，C正确；
D．丙图中，三盏灯泡并联，电流表在灯L1和 L3并联后的干路上，则电流表的示数为通过灯 L1和L3电流之和，故D错误。
故选AC。
填空题
26、如图所示，某手机充电宝有两个输出端，通过电源线可以单独或同时为手机充电，这两个输出端的连接方式是___________（串/并）联；用充电宝为手机充电时，充电宝相当于电路中的___________。

答案：     并     电源
[1]依题意得，两个输出端可以同时工作，也可以单独工作，说明两个输出端互不影响，因此这两个输出端的连接方式是并联的。
[2]用充电宝为手机充电时，充电宝提供电能，充电宝相当于电路中的电源。
27、因为在并联电路中，干路中的电流等于通过各支路的电流之和，所以当某同学连接成图甲所示的电路，开关闭合后，两灯都发光，两个电流表A1、A2的指针所指位置分别为图乙所示，则干路中的电流为_______A，通过灯L1的电流为______A。

答案：     1     0.8
[1][2]由图得，电流表A1、A2分别测量干路电流、L2电流，两电流表的指针指在同一位置，则A1用的量程为0~3A，分度值为0.1A，示数为1A；A2用的量程为0~0.6A，分度值为0.02A，示数为0.2A，即干路中的电流为1A，通过灯L2的电流为0.2A，通过灯L1的电流为
I1=I-I2=1A-0.2A=0.8A
28、用丝绸摩擦过的玻璃棒能吸起地上的羽毛，是因为玻璃棒的一些___________（选填“质子”“中子”或“电子”）转移到丝绸上，使玻璃棒带了电，由于带电体具有___________的性质，所以玻璃棒能吸起地上的羽毛。
答案：     电子     吸引轻小物体
[1][2]用丝绸摩擦过的玻璃棒能吸起地上的羽毛，是因为在摩擦过程中发生了电荷的转移，玻璃棒上的一些电子转移到丝绸上，从而使玻璃棒带电，而带电体具有吸引轻小物体的性质，故玻璃棒能吸起地上的羽毛。
29、如图是在科技馆看到的静电游戏“怒发冲冠”，这是因为通过摩擦起电，电荷通过人体传到头发上，由于_____而使头发竖起来。

答案：同种电荷相互排斥
静电游戏“怒发冲冠”，这是因为通过摩擦起电，电荷通过人体传到头发上，头发由于带同种电荷相互排斥而竖起来。
30、用丝绸摩擦过的玻璃棒去接触不带电的验电器时，验电器的金属箔张开（如图），金属箔因失去电子带上______电荷，接触瞬间电流的方向是______（选填“金属球到玻璃棒”或“玻璃棒到金属球”）。

答案：     正     玻璃棒到金属球
[1][2]用丝绸摩擦过的玻璃棒因缺少电子（电子带负电荷），带正电。当接触金属箔后，金属箔处的电子会通过金属杆、金属球，流向玻璃棒，金属箔失去电子从而带上正电荷。电流的方向与负电荷的流向相反，因此接触瞬间电流的方向是玻璃棒到金属球。
