智能农业机器人产业基地项目申请立项可行性研究报告.doc

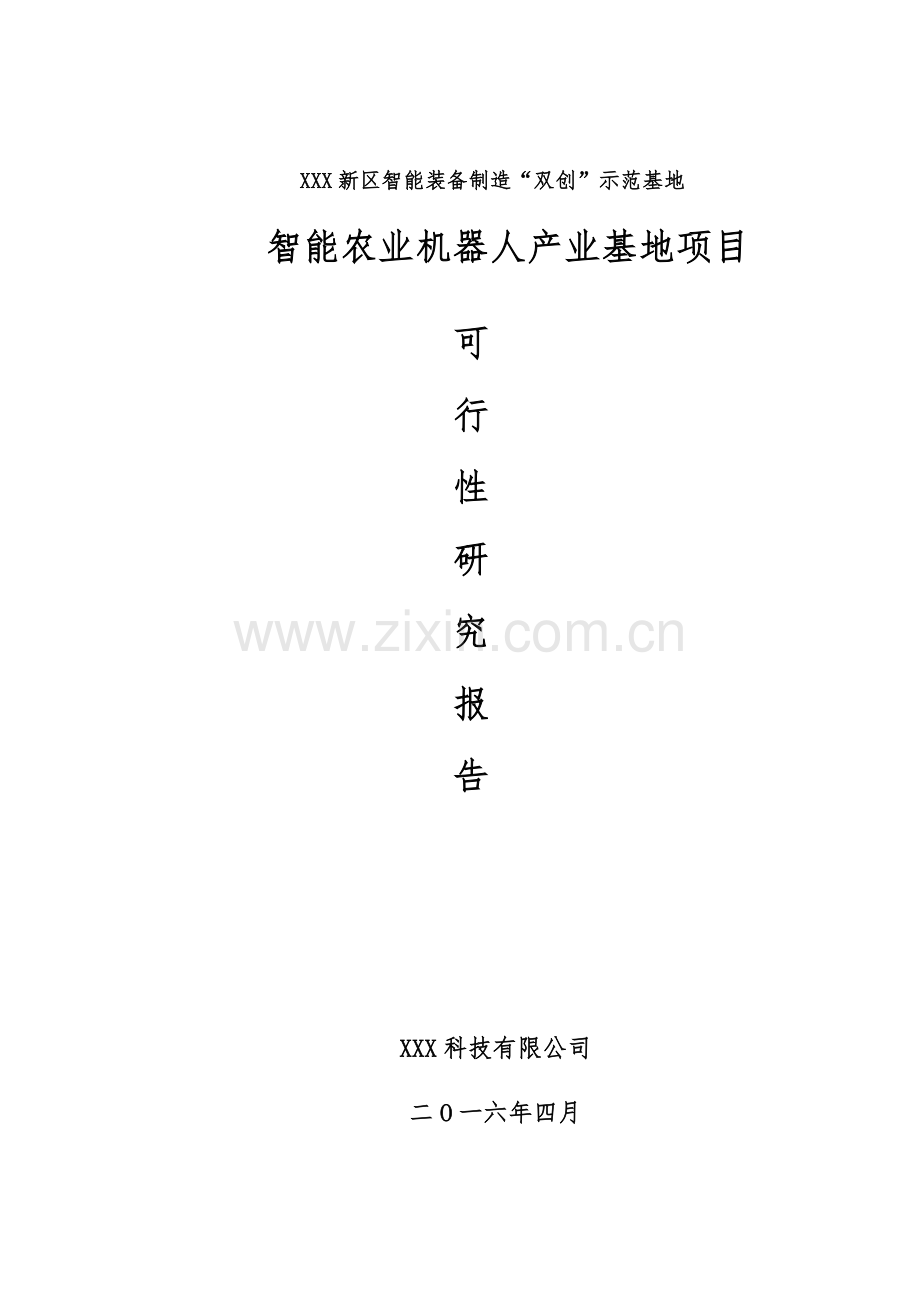

XXX新区智能装备制造“双创”示范基地
智能农业机器人产业基地项目
可
行
性
研
究
报
告

XXX科技有限公司
二O一六年四月

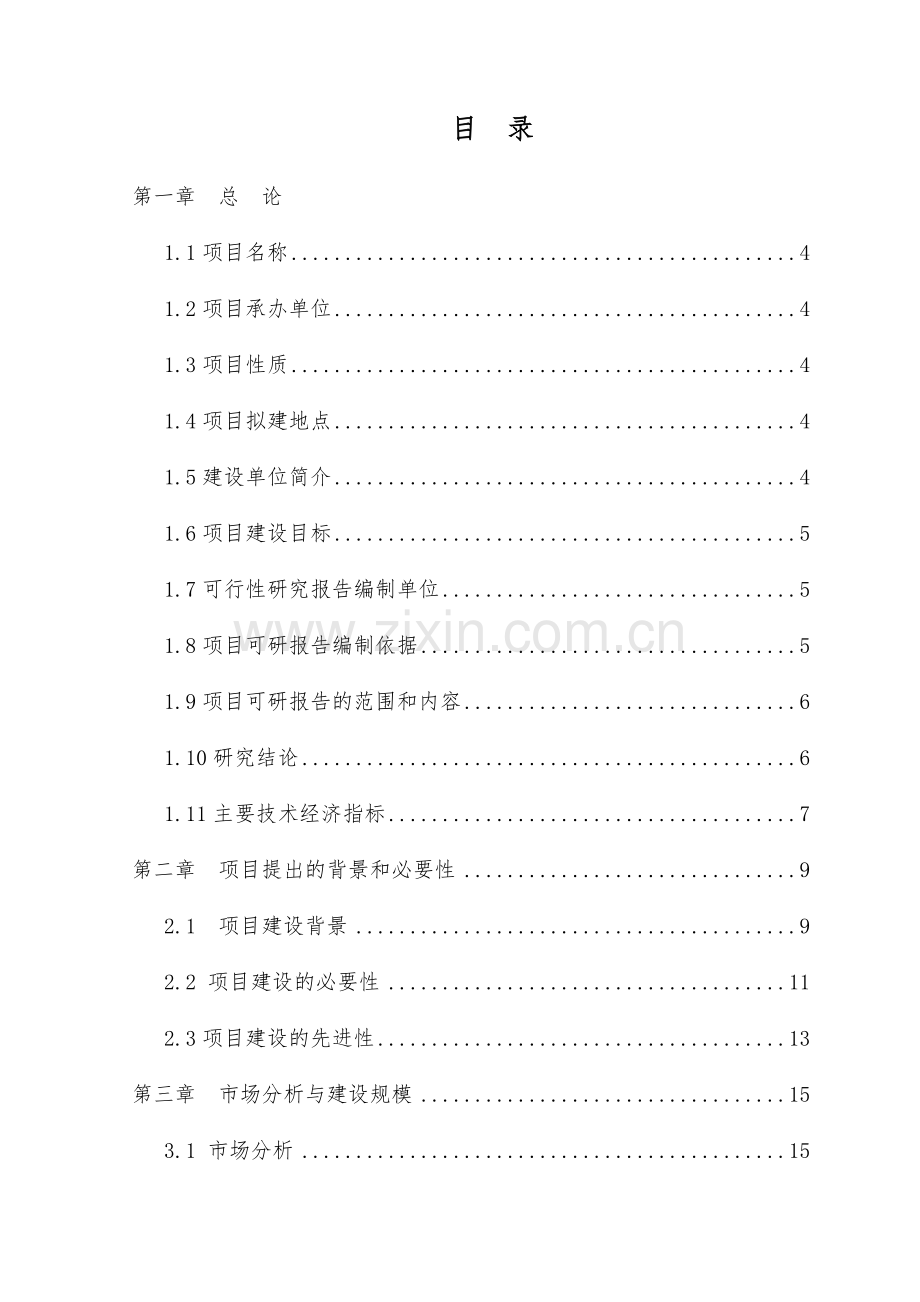

目 录
第一章 总 论
1.1项目名称 4
1.2项目承办单位 4
1.3项目性质 4
1.4项目拟建地点 4
1.5建设单位简介 4
1.6项目建设目标 5
1.7可行性研究报告编制单位 5
1.8项目可研报告编制依据 5
1.9项目可研报告的范围和内容 6
1.10研究结论 6
1.11主要技术经济指标 7
第二章 项目提出的背景和必要性 9
2.1 项目建设背景 9
2.2 项目建设的必要性 11
2.3项目建设的先进性 13
第三章 市场分析与建设规模 15
3.1 市场分析 15
3.2 建设规模 17
第四章 工艺技术方案及设备选型 19
4.1 工艺技术方案 19
4.2 主要设备方案 22
第五章 原料、辅助材料及燃料的供应 26
5.1 主要原材料、辅助材料及公用工程供应来源 26
5.2 主要公用工程用量及供应 28
第六章 厂址选择和建设条件 29
6.1 厂址选择 29
6.2 建设条件 29
第七章 总图运输、土建及公用工程 35
7.1 总平面布置及运输 35
7.2 土建方案 38
7.3 公用工程 40
第八章 节 能 47
8.1 用能标准及设计规范 47
8.2 项目能源消耗种类及消耗情况 48
8.3 项目节能措施及效果分析 50
第九章 环境保护 53
9.1 设计依据 53
9.2 建设地点环境状况 53
9.3 主要污染源及污染物 53
9.4 项目实施过程中的环境保护措施 53
9.5 环境保护措施评价 56
第十章 劳动安全卫生及消防 57
10.1 劳动安全卫生 57
10.2 消 防 61
第十一章 机构组织与人力资源配置 65
11.1 管理体制及组织机构 65
11.2 组织定员 66
11.3 人员培训 66
第十二章 工程进度安排 68
第十三章 投资估算和资金筹措 70
13.1 编制依据 70
13.2 投资估算编制说明 70
13.3 投资估算 71
13.4 资金筹措 71
第十四章 财务评价 72
第十五章　风险分析 76
15.1 项目主要风险因素识别及应对措施 76
15.2 项目风险因素和风险程度分析表 79
第十六章 结论与建议 82
16.1 结论 82
16.2 建议 83

第一章 总 论
1.1项目名称
智能农业机器人产业基地项目
1.2项目承办单位
XXX科技有限公司
1.3项目性质
新建
1.4项目拟建地点
XXX市XXX新区机械设备制造产业园
1.5建设单位简介
XXX科技有限公司司是一家集智能机械研制与生产的高新技术企业，位于XXX省XXX市。公司于2016年5月注册成立，现有员工80余人，科研设计人员22人，大专学历及中高级技术工人30余人，公司聚集了业内大批优秀人才，打造了一支能自主研发，科学设计，标准化生产，强势销售，售后服务完善的精英团队。公司拥有完整、科学的质量管理体系，始终严把质量关，坚持“质量第一，以质取胜”致力于致力于农业机械智能化设计研究和开发。
自成立以来，公司坚持“厚植实业、开启财富、承载责任、报效国家”的宗旨，秉承“发展、责任、创新、合作”的理念，逐渐形成了以研发、生产、经营智能化数字式智能设备及立体停车设备于一体的现代化民营企业。生产设备广泛用于农业、市政工程等领域。公司拥高级技术人员16人，长期与XXX、XXX大学建筑工程学院等著名院校合作研发使产品不断推陈出新。
公司凭借雄厚的综合实力，整合多方优势资源，不断地引进国内外先进的生产、安装、检测设备，拥有专业的研发、设计、生产、安装、调试、培训及售后服务队伍，配有先进的计算机辅助工艺设计系统，遵循“专业化、工序化、精细化”的生产制作模式，以精湛的技术和先进的工艺走在国内同行业前列。
1.6项目建设目标
该项目拟在XXX市XXX新区机械设备制造产业园新征地200亩，总投资约3亿元，项目实施后，将形成年产10000台农业机器人的生产能力。预计年销售收入达到20亿元，实现年均利税总额约4亿元 。
1.7可行性研究报告编制单位
XXX科技有限公司
1.8项目可研报告编制依据
1、项目单位的《委托书》
2、国家发改委关于项目可研报告内容和深度规定要求
3、《投资项目可行性研究指南》
4、《建设项目经济评价方法与参数》（第三版）
5、《产业结构调整指导目录（2011年本）》
6、可行性研究报告编制单位实际调研的数据资料
1.9项目可研报告的范围和内容
本可行性研究报告对项目建设的背景、必要性、建设地址、建设内容及建设规模和建设条件等进行了研究，工程投资的估算按国家现行的财税政策及《建设项目经济评价方法与参数》对项目的财务经济效益进行分析，并提出可行性研究的结论意见，供有关部门决策。
1.10研究结论
1、根据《产业结构调整指导目录（2011年本）》修正版鼓励类第十四项机械类第35条“机器人及工业机器人成套系统”，该项目属于国家鼓励类发展行业，符合国家产业政策；
2、该项目选定产品技术工艺方案及设备具有合理性、经济性和先进性，原材料可靠，物流合理，可保证生产目标的实现。项目产品市场前景很好，工程建设方案合理；
3、该项目拟建地址所在区域内具有良好的公共基础设施条件，有利于降低投资和运营成本；
4、该项目“三废”排放均可满足环保要求；对劳动安全卫生等亦给予充分考虑，并采取了必要的防范措施；
5、该项目开发一种适用于农业行业的农业机器人并实现产业化，该项目的成果技术水平均达到国内领先水平，其成功实施将对XXX省提升和改造传统制造业，提高制造业和装备的自动化与智能化水平具有重要意义。项目达产后，所得税后内部收益率为14.6%，静态投资回收期为1.85年(含建设期)，动态投资回收期为1.95年（含建设期），能增加500人就业，缓解当地就业压力。
1.11主要技术经济指标
表1-1 主要技术经济指标
序号
指标名称
单位
指标
备注
1
建设规模

农业机器人
台
10000
年产量
2
总投资
万元
30000

其中： 建设投资
万元
22600

建设期利息
万元
2400

流动资金
万元
5000

3
年工作日
天
300

4
主要燃料、动力消耗量

电
万kwh
880
年耗量
水
吨
2000
年耗量
天然气
万立方米
196
年耗量
5
劳动定员
人
500

5.1
研发人员
人
150

5.2
生产线人员
人
150

5.3
安装工人
人
200

6
主要财务计算指标

6.1
销售收入
万元
200000
达产后每年
6.2
总成本费用
万元
160000
达产后每年
6.3
利润总额
万元
28720
达产后每年
6.4
利税总额
万元
40000
达产后每年
7
主要财务评价指标

7.1
内部收益率（税后）
%
14.6

7.2
静态投资回收期（税后）
年
1.85

7.3
动态投资回收期（税后）
年
1.95

第二章 项目提出的背景和必要性
2.1 项目建设背景
随着现代科技的迅猛发展，机器人技术已广泛应用于人类社会的各个领域。在制造业中诞生的机器人是继动力机、计算机之后而出现的全面延伸人的体力和智力的新一代生产工具。机器人的应用是一个国家工业自动化水平的重要标志。
农业是国民经济的基础,现代农业装备是现代农业的重要支撑。近年来,随着设施农业、精准农业和高新技术的发展,特别是土地流转与农业生产规模化、集约化的加剧,以及人工作业成本的不断攀升,农业机器人成为替代繁重体力劳动、改善生产条件、提高收获生产效率、转变发展方式、降低生产成本和损耗、增强综合生产能力的关键装备,也是国际农业装备产业技术竞争焦点之一。
在农业生产中，由于传统的机械通常存在易对植被造成损害、易污染环境等缺点。为了解决这个问题，国内外都在进行农业机器人的研究。智能化和自动化技术的长足进展，为应用于非结构化环境的农业机器人开发打下了坚实的理论基础。使用农业机器人可以提高劳动生产率，解决劳动力的不足改善农业生产环境，提高作业质量。农业机器人相对于传统农业机械能够更好地适应生物技术的新发展，农业机器人的问世，将改变传统的劳动方式，改善农民的生活劳动状态。人工替代，大势所趋。随着国家的发展，人力成本上升和人口老龄化不断加剧，而机器人的成本却在不断下降，性能也在不断的提升，从而导致机器人的性价比优势日益凸显。与此同时，机器人还能够在恶劣、危险以及重复等特殊、不宜于人工作的环境中工作，具有人工劳动力所不具备的优势，因此机器人逐步进行人工替代将是大势所趋。
尽管我国的农机工业，近年来有了较大的发展，并一直呈稳定增长态势。但是和国外发达国家相比差距还非常大，其差距除了表现在设计观念、设计产业化、装配线的合理性、质量控制等方面外。最主要的问题是产品性能不高，智能化程度低下。
我国农机产品要想适应节约型农业生产、达到农业生产上的精耕细作，并追赶国际农机水平，就必须在智能化上下功夫。给农机产品配备精准农业系统已经成为世界农机发展的潮流。
我国机器人市场潜力巨大。主要有两个依据：（1）机床行业规模表明我国制造业对自动化加工装备的需求空间巨大；（2）我国机器人使用密度还处于极低的水平，机器人使用密度的提升将带动机器人需求量的提升。通过对比美德日韩，我们测算我国机器人市场规模将超过160 万台，相比较于目前不到10 万台的装配量，还有巨大的发展空间。
我国机器人产业链并不完善，政策扶持有助行业快速发展。由于我国在基础工业的落后，使得关键零部件在精度、成本等方面与国外存在一定的差距，这也就造成我国企业并不自己生产机器人，而主要是通过对从国外采购的机器人进行系统集成商，实现下游应用为主。为解决这一现状，国家从政策方面也加大了对机器人产业的扶持力度，在“十二五”期间，农业机器人也首次成为发展规划的重点发展对象之一，明确了机器人及相关零部件的发展方向，将有助于完善机器人产业链，促进产业快速发展，实现制造业的升级转型。
2.2 项目建设的必要性
中国作为人口大国，人力资源丰富，许多企业长期处于手工作坊的运营模式，享受着廉价劳动力带来的优势。近年来，随着劳动力成本不断上升、劳动力供给不断减少，我国的“人口红利”将逐渐耗尽，化工、建材、农业生产等传统劳动密集型产业正面临越来越大的压力，许多重体力工作不得不面对招工难、用工荒的现实。提高生产自动化水平、进行“机器换人”的技术革新已经迫在眉睫。在这种情况下，农业机器人作为一种新型劳动力，以其高劳动率和低成本的优势正越来越受到企业的关注。相关数据表明，从2009年起，中国的农业机器人安装量年增长速度均超过了100%，市场发展潜力巨大。
目前，国外的农业机器人产品相当成熟，已广泛应用于饮料、食品、建材和化工等领域，并竞相推出新产品，不断刷新性能记录。如日本不二公司的码垛机器人，负载能力200kg，生产节拍达到了1800回/时;瑞典ABB的IRB 460机器人，负载110KG，测试环境下生产节拍超过了2000回/时；在国内，哈尔滨工业大学和上海交通大学等科研机构开展了物流搬运机器人的技术研究，哈尔滨博实和上海沃迪等企业进行了码垛机器人的小批量生产。但迄今为止，我国企业还没有生产出与国外机器人进行有力竞争的高质量产品。
当前，中国企业不得不以高昂的价格购买国外的农业机器人，并忍受维护成本高和供货周期长等问题。众多中小型生产企业，虽然有着广泛的需求，但受资金、服务等条件的制约，对使用农业机器人仍处于观望态度。在这种形势下，开发一种兼顾功能性、可靠性、维护性和经济性的农业机器人并实现产业化，具有以下重大的经济意义和现实意义。
1、满足国内企业的广泛需求，市场前景良好
经济型农业机器人能够满足国内众农业生产的实际需求，比国外同类产品又具有价格和售后服务等优势，市场前景良好。目前，该市场属于空白期，以该项目为契机，推出适合我国农业生产现状的产品，将在未来的市场竞争中赢得先机。
2、促进XXX的劳动密集型企业升级转型
XXX是制造业和农业大省，化工、建材、粮食和饲料等劳动密集型企业众多。经济型农业机器人在XXX的推广应用，将促进上述企业的升级转型，消除“人口红利”消退带来的影响，为XXX省经济结构调整和农业生产效率提升提供有力支撑。
3、助力XXX省的机器人产业发展
机器人作为我国重点支持发展的战略性新兴产业，产业基础差，核心技术与欧美差距较大，具有竞争力的企业很少，只有新松、哈博实等几家机器人企业具备了一定规模。XXX的机器人产业更是薄弱，机器人企业少且规模小，与XXX制造业大省的地位明显不符。该项目开发经济型农业机器人并实施产业化，将助力XXX省机器人产业的发展。
2.3项目建设的先进性
项目符合国家产业政策，项目产品属于《产业结构调整指导目录（2011年本）》修正版鼓励类第十四项机械类第35条“机器人及农业机器人成套系统”，属于国家鼓励类发展行业。公司与高等院校研发的农业机器人，产品技术水平达到国内领先水平，不仅有更高的品质保障，而且价格优势也更明显，产品已经完全有能力替代进口产品，为国家经济结构调整提供有力支撑。
该项目设计中选用的工艺方案具有合理性、经济性和先进性，原材料可靠，物流合理，可保证生产目标的实现和产品的稳定性。.
（1）机器人本体设计采用平行四边形机构，对关键部件进行了有限元分析，提高了自重比和机器人工作空间。基于开放型控制器，自主开发了模块化、网络化的开放型控制系统。
（2）在轨迹规划方面设计了基于动力学模型的前馈算法，该算法消除了机器人在运动过程中因惯量变化而产生的运行抖动，进而提高了机器人的控制精度和机器人的系统稳定性和作业的平稳性。
（3）针对球状、条形等不同的农作物，设计开发了不同的算法，提高了机器人的柔性和工作效率。
（4）目前，同国外同类机器人产品对比，该项目机器人实现产品化后价格优势明显。
（5）由于产品在国内生产并广泛采用国产元器件，减少了物流运输环节和零配件采购周期，大大降低了生产成本和订货周期。
（6）对比国外机器人，该产品结构形式简单，主要构件少，故障率低，易于维护和保养。
（7）关键元器件采用国产品牌，国内售后网点多，售后服务方便快捷，维护费用较低。
（8）考虑国内用户的使用水平，该产品采用简单直观的编程方式。用户只需要设置基本的工艺参数，机器人会自动生成路径最优化的运动程序；而国外机器人通常要求用户具有一定的机器人学理论和机器人编程经验，且示教方法繁琐，编程相对复杂。

第三章 市场分析与建设规模
3.1 市场分析
我国目前已开发出来的农业机器人有：耕耘机器人、除草机器人、施肥机器人、喷药机器人、蔬菜嫁接机器人、收割机器人、采摘机器人等。我国已研制成功蔬菜嫁接机器人并成功进行了试验性嫁接生产。由XXX研制的蔬菜机器人解决了蔬菜幼苗的柔嫩性、易损性和生长不一致性等难题，可以对蔬菜的砧木和穗木进行自动化嫁接，可广泛用于黄瓜、西瓜、甜瓜等菜苗的嫁接。目前，XXX的科技人员对机器人的机器结构和控制软件进行了改进，提高了机器作业的可靠性及其操作的方便性。蔬菜嫁接机器人的研制成功，为我国发展温室栽培的蔬菜瓜果嫁接的规模化、产业化提供了一种先进的作业设备。我国还成功地研制出了采摘西红柿机器人。它带有彩色摄像头，能够判断果实的生熟。东北林业大学研制出林木球果采集机器人。机器人可以在较短的林木球果成熟期大量采摘种子，对森林的生态保护、森林的更新以及森林的可持续发展等方面都具有重要的意义，很好地解决了目前在林区仍主要采用人工上树手持专用工具来采摘林木球果的做法。伐根机器人主要用于收集森林采伐剩余物和培育优质工业用材林。它的应用有望克服我国的森林资源危机，改进我国的森林资源利用。

目前在我国的农业增长中，农业科技技术已成为主要的推动力，使得我国以仅占世界7%的耕地养活了占世界22%的人口。但是由于国产技术创新能力薄弱，新型传感、先进控制等核心技术受制于人。对于机器人高精度减速器、伺服电机等关键性零部件，我国的技术水平尚不足以实现完全独立生产，制约了企业大量生产。
日本大型产业用机器人公司已经在中国江苏省建造了世界最大的机器人生产工厂，在XXX和西安也分别有建厂，同时德国农业机器人公司也正在加大在华投资，未来3至5年里，中国将成为全球最大机器人市场。面对如此大的市场规模，中国却没有自主品牌的农业机器人与国外品牌抗衡，所以应大力发展民族自主品牌，打破国外垄断。该项目产品为XXX科技有限公司与中国农业科技大学联合开发，技术水平为国际领先，产品可完全替代国际品牌。
4月27日，由中国工业和信息化部、国家发展和改革委员会、财政部共同制定的中国《机器人产业发展规划(2016-2020年)》发布。根据规划，到2020年实现工业机器人密度(每万名工人使用工业机器人数量)达到150以上。十三五”期间聚焦“两突破”、“三提升”，即实现机器人关键零部件和高端产品的重大突破，实现机器人质量可靠性、市场占有率和龙头企业竞争力的大幅提升。到2020年机器人关键零部件取得重大突破。机器人用精密减速器、伺服电机及驱动器、控制器的性能、精度、可靠性达到国外同类产品水平，在六轴及以上工业机器人中实现批量应用，市场占有率达到50%以上。到2020年完成30个以上典型领域机器人综合应用解决方案，并形成相应的标准和规范，实现机器人在重点行业的规模化应用，机器人密度达到150以上。
规划还提出发展龙头企业。到2020年培育3家以上具有国际竞争力的龙头企业，打造5个以上机器人配套产业集群。
为强化产业创新能力，规划提出加强共性关键技术研究、建立健全机器人创新平台、加强机器人标准体系建设、建立机器人检测认证体系等措施。
该项目开发的农业机器人，面向国内市场，主要定位在国内众多的农业集中生产类型的企业。此类企业数目众多，对农业机器人有着广泛的需求，但受资金、服务等条件的制约，很少采用国外产品。以此为契机，我们旨在迅速抢占这些市场，推出适合我国中小企业现状的产品。产品性能指标完全满足要求，比国外同类产品又具有价格和售后服务等优势，项目达产后年产10000台，新增产量远小于市场需求量，市场前景良好。
3.2 建设规模
根据市场预测分析、生产技术和设备现状及资金筹措能力等因素，着眼于国内市场，并充分考虑企业自身优势，该项目产品方案为：年产10000农业机器人基地建设项目，该项目占地面积133400㎡（约200亩），新建厂房、办公楼、研发实验楼、仓库等建筑面积共计100000㎡，其中一期新建厂房建筑面积80000㎡，仓库10000㎡，办公楼3000㎡，研发实验室楼7000㎡。该项目总投资约为3亿元，其中：建设占地66700㎡（约100亩），投资1.6亿元，投产后年产量4000台；二期建设占地66700㎡（约100亩），投资1.4亿元，投产后年产量6000台；建设期利息2400万元，流动资金2600万元。项目达产后，预计年销售收入20亿元，可新增安置社会待业人员500人就业，其中研发人员150人，生产线人员150人，安装人员200人。
建设规模明细表

名称
建设
二期建设
合计
投资
1.6亿元
1.4亿元
3亿元
达产后年产量
4000台
6000台
10000台
占地面积
66700㎡（100亩）
66700㎡（100亩）
133400㎡（200亩）
新建厂房
40000㎡
40000㎡
80000㎡
办公楼
3000㎡
0
3000㎡
研发实验楼
7000㎡
0
7000㎡
仓库
5000㎡
5000㎡
10000㎡

第四章 工艺技术方案及设备选型
4.1 工艺技术方案
一、技术方案选用原则
1、该项目的基本指导思想是科学性与发展观的有机结合、当前利益与长远利益的有机结合、经济效益与社会效益的有机结合、企业效益与环境效益的有机结合，特别注重资源的合理利用和节能效果。
2、依据建设的经济技术条件，综合确定各项合理的设备标准，使之既能满足当前的实际需要，又具有一定的前瞻性和科学合理性。
3、体现科技进步的原则，积极采用新技术、新产品、新工艺、新材料，依靠科技进步，推进规划、设计、施工水平的提高。
4、根据建设场地地形的特点，合理布置各建筑单体，使之既美观，又便于交通运输。
5、注意与周围环境的协调性，要特别注意保持与周围的自然景观和区域功能布局的一致性。
二、生产工艺流程
1、生产技术方案
为保证项目实施的合理性，拟采用如下的技术方案：
（1）技术引进与自主创新相互结合
中国是一个发展中国家，需要广泛学习和借鉴国外的先进技术和管理经验，但必须把自主创新作为科技进步的基点从市场交易的角度出发，引进技术更快捷、更经济、更易见效技术引进和自主创新的良好互动引进国外先进技术是缩短与世界先进水平差距发扬刻苦钻研的作风，努力掌握并消化外方技术。
通过产学研合作，引进先进的、成熟的农业机器人技术，努力掌握并加以消化，更快捷、更经济地缩短与先进水平的差距；在项目研发过程中，积极引进新理论，加强技术创新，提高产品的自主性。
（2）系统集成与自主开发同时进行
对于运动控制器、伺服驱动系统等市场成熟、性能可靠的系统，高效集成利用，有效降低开发成本和加快产品应用进程；针对示教器、控制软件等专业性强的系统，充分调配人力、物力进行集中攻关，完成自主开发，形成具有自主知识产权的产品。
（3）理论设计与测试实验相互支持
对XXX省农业合作社、农业项目开发公司等社会单位进行调研，充分了解企业对机器人性能、使用成本的要求，有针对性的进行开发；利用三维设计、方针等技术手段进行理论分析，优化系统开发方案。理论联系实际，有效降低开发成本和风险。
（4）兼顾系统的先进性与经济性
（5）按科学的规律推进开发进程
农业机器人的产业化不能跳跃式发展，需要按科学的规律来层层推进。当前我们选择的路线为：产学研相结合—>关键部件开发—>部件试用—>整机开发—>小批量生产与应用。
2、工艺流程

三、消耗定额
1、原材料供应：
主要电子元器件及其原、辅材料均取自于本地，原料供应没有任何风险，原料供应有保障。
2、水电动力供应
1）供水：供水水源取自XXX新区自来水供应给水网。项目年用水总量约为2000吨/年，由公司向主管部门申请落实。
2）供电：本项用的供电电源，由XXX新区XXX新区供电公司高压线供给，采用10kV 电源供电，以满足项目生产的供电要求。
3）天然气：生产用天然气，年用量约196万立方米，厂区内建有换热站，从换热站接进厂区内的管道直径为DN100。
4）其他通信实施由公司向主管部门申请落实。
4.2主要设备方案
一、设备选型及来源
该项目设备选型根据产品纲领，产品加工工艺及技术要求等级而定，主要设备选型的依据是连续化程度高，节能降耗，设备质量稳定可靠，经济上合理。为提高产品质量，增加市场竞争力，通过比较筛选，选择国内生产水平较高，信誉较好的设备生产厂家，以保证产品的质量水平。该项目生产所需设备由生产厂家直接购进，并由设备制造厂家负责安装调试和技术培训。

二、主要设备
表4-1 主要设备一览表
序号
类型
名称
型号
单位
数量
1
下料设备
激光切割机
CJ-FCT303006
台
1
精细等离子切割机
DSZG4M*10M
台
1
数控剪板机
QC12K
台
1
数控折弯机
W67Y
台
1
金属带锯床
GB4265
台
1
数控冲床
J23-100T
台
1
数控冲床
J23-200T
台
1
2
焊接设备
埋弧自动焊
ZD5-1000
台
1
焊接机器人
WF-03
台
2
二氧化碳焊机
500A
台
2
二氧化碳焊机
300A
台
2
交流焊机
BX1-500
台
2
交流焊机
BX1-350
台
2
3
通用机加工设备
立式铣床
X5030C
台
1
刨床
B6065
台
1
磨床
M7180*16-GM
台
1

车床
CA3640
台
2
数控车床
CA6161A
台
2
卧式铣镗加工中心
TH6550
台
1
卧式铣镗床
TPX61
台
1
摇臂钻床
Z3050
台
1
数控钻床
ZK3850A
台
1
4
专用机加工中设备
卧式铣镗加工中心
TH6550
台
1
立式加工中心
VMC850E
台
1
卧式加工中心
HMC125F
台
1
5
除锈设备
单机抛丸机
Q37
台
1
数控抛丸机
JCK-ZP-2
台
1
机器人抛丸机
HB-171
台
1
6
喷漆及喷塑设备
自动喷漆生产线
YK-10-4
台
1
自动喷塑生产线
YK-10-3
台
1
自动烘干设备
HG-50KW
台
2
7
检验设备
超声波探伤仪
TIME1150
台
1
涂层测厚仪
TT270
台
1
噪音分贝计
HS5633B
台
1
振动监测仪
HST3827
台
1
稳压器
15KVA
台
1
转速测试仪
1M137520
台
1
硬度测试仪
HS141
台
1
数显秒表
DM1-103
台
1
数字钳形电流表
CM2
台
1
数字万用表
VC890C+
台
1
数显波形仪
ANALYST 2000P
台
1
千分尺
0-500mm
套
1
千分表
0-500mm
套
1
卡尺
0-500mm
套
1
光学全站仪
OTS610N
台
1
8
整机检测设备
整机测试试验台
ZJ-PD
台
2

第五章 原料、辅助材料及燃料的供应
5.1主要原材料、辅助材料及公用工程供应来源
本工程主要原材料及辅助材料的年用量及供应来源见下表：
表5-1 主要原材料及辅助材料的年用量及供应来源
序号
名称
规 格
单位
年用量
1
钢 板
﹠=6
吨
500
2
钢 板
﹠=8、
吨
800
3
钢 板
﹠=12、
吨
2400
4
钢 板
﹠=16、
吨
1900
5
圆 钢
Φ30
吨
480
6
圆 钢
Φ40、
吨
150
7
圆 钢
Φ50、
吨
260
8
Z轴伺服放大器
FA30-Z
只
10000
9
Z轴伺服电机
P20B10150VBS2N
套
10000
10
R轴伺服电机
P20B10150VBS2N
套
10000
11
θ轴伺服电机
P20B10150VBS2N
套
10000
12
α轴伺服电机
P50B05030DXS65
套
10000
13
Z轴螺旋干
R45-12T6-FS1-650-775-0.2
套
10000
14
R轴螺旋干
R32-10B2-FSB-380-500-0.21
套
10000
15
Z轴直线导轨
HSR30R2SSC1E+760L-Ⅱ
付
10000
16
R轴直线导轨
HSR30R2SSC1E+520L-Ⅱ
付
10000
17
θ轴减速机
FCS-A45-119
台
10000
18
α轴减速机
F2C-T10-81
台
10000
19
控制柜
LX21-G
台
10000

5.2 主要公用工程用量及供应
表5-2 主要公用工程用量及供应量
项目
单位
年耗量
规格
来源
电
万kwh
880

XXX新区统一规划
水
吨
2000
工业水
XXX新区统一规划
天然气
万立方米
196

XXX新区统一规划

第六章 厂址选择和建设条件
6.1 厂址选择
一、建设地点
该项目拟建地点位于XXX市XXX新区机械设备制造产业园。
二、建设地址现状
该项目拟建用地为工业规划用地，项目总占地面积133400㎡，约200亩，总建筑面积100000㎡。
三、场地主要优缺点
1、该项目符合总体规划要求。
2、区位优势明显，交通便利。
3、配套基础设施齐全。
6.2 建设条件
一、自然条件
（一）自然地理条件
选址位于XXXXXX新区。
1、区位优势：XXX新区地处XXX省东南沿海，南接齐鲁、北依京津，处于环京津、环XXX的中心地带，距北京220公里，距天津110公里，区位独特、战略地位突出，成为近年来承接京津产业转移和优势资源外溢最多的地区之一，是京津冀加速崛起的新的增长极。
2、气候条件：属温暖带半湿润大陆性季风气候，受海陆位置和季风环流影响， 四季分明。春季干旱多风，秋季天高气爽，冬季干冷少雪，年均相对湿度63%，年平均降雨量627mm。
3、交通条件：区域内交通网络密集，205和307两条国道、石黄、荣乌、沿海三条高速和朔黄、邯黄、黄万、沧黄四条铁路纵横交互，形成了连接冀中南的“大通道”，实现了与京津、周边省份和中西部地区的快速通达，是我国北方综合交通体系最发达的地区之一，生产物流组织便捷、成本较低。
4、供电条件：拟选场址内供电条件具备，园区及附近有110KV和220KV变电站，可方便接入，自备250kva变压器，有可靠的电力供应。
5、供水条件
本项目每天用水量40吨左右，园区可满足供应。
6、排水条件
厂区内雨水经雨水管道自然外排，进入自然冲沟，不会发生内涝。生产废水经沉淀后少量外排，多数重复利用；生活污水设置污水池，沉淀后用于厂区绿化，不外排。
7、能源条件
本项目除电能外，不用其它能源。
8、原料条件
本项目使用钢材属于普通型号，其他各种材料均在市场自由买卖，供应充足，原料有可靠保证。
9、技术条件
本项目有国内和省内高等院校和科研机构负责技术研发和指导生产，技术条件能够满足生产要求。
10、配套资源
XXX是机械加工之乡，本项目建设可以有效的吸引当地加工企业入驻园区，形成产业聚集效应，通过引领企业机加工水平提升，为项目提供完整加工配套服务。
综述，本项目土地、原料、技术等全部满足建设要求，建设条件具备。
（二）工程地质、水文地质概况
1、地质地貌
项目建设场址主要地处XXX平原东部，XXX湾西岸，主要为平原地貌和海岸地貌。现代地貌的基底为太古界建造的结晶片岩、花岗片麻岩和混合岩。经过了3次大的海陆沿变，逐沧海变桑田，形成现代地貌。内陆地貌（平原地貌）由于受河流冲击，造成河湖相沉积不均及海相沉积不均，出现微型起伏的小地貌，即一些相对高地和相对洼地。洼地近海，海拔1—5米，面积约700平方公里。境地南部、西南部为相对高地，海拔7米左右，面积约944平方公里。海岸地貌是海侵又转化为海退以后逐渐形成的。属于淤积型泥质海岸。其特征是海岸平坦宽阔，上有贝壳堤、沼泽堤、海滩，组成物质以淤泥，粉砂为主。
2、水文地质
项目建设所在区域多年平均径流深不足25mm，径流的年内分配特点是：年径流量的50-80%集中在6-9月份，径流的年际变化，丰水年、枯水年交替出现似有一定的规律性。
XXX新区水源丰富，产业聚集区的给水由XXX新区水厂供给，分别从市政给水干管接入，给水管网主要以环状布置，主干管与装备制造产业园给水干管连网，以提高供水安全可靠性。
（三）当地气象条件
建设项目所处XXX新区属暖温带半湿润大陆性季风气候，受海陆位置和季风环流影响，四季分明。春季干旱多风，夏季炎热多雨，秋季天高气爽，冬季干冷少雪。多年平均气温12.2℃，最高月平均气温为26.5℃(7月份)，历年极端最高气温43℃(1961年6月12日)。最低月平均气温-4.3℃(1月)，历年极端最低气温-24.8℃(1972年1月26日)。本区四季分明，季间温差变化显著。多年平均日照时数2758.48小时，多年平均无霜期188天。
本区多年平均年降水量627mm，多年平均蒸发量1692.1mm，约为降水量的3倍。降水特点为年内分布不均，年际变化大，6-9月份为汛期，汛期多年平均降雨量为449.6mm，约占多年平均降雨量的78.4%。其余8个月降雨量只占21.6%，降水量自西向东呈逐渐增加趋势，相差100mm。
据XXX气象站多年气象资料统计：
1）气温
年平均气温 12.1℃
极端最高气温 40.8℃
极端最低气温 -19.0℃
最冷月平均气温 -4.5℃
最热月平均气温 26.4℃
2）湿度
年均相对湿度 63%
3）气压
年平均气压 101.5 kPa
4）降雨量
年平均降雨量 627mm
最小年降雨量 277.8mm
最大年降雨量 1410.9mm
年平均降雨天数 69天
最大暴雨过程总降雨量 500mm以上
5） 雷电
年平均雷暴日数 约30天（4~10月）
二、公用工程配套条件
1、运输条件
XXX交通运输条件便利，京沪、京九、朔黄、XXX地方铁路以及在建的邯黄铁路组成铁路网直通港区，津汕、京沪、京福、大广、石黄、沿海高速公路和104、205、307国道等为骨架的公路网构成港口连接京、津及腹地各省的公路运输大通道。
2、供、排水
该项目给水水源由XXX新区供水排水有限公司提供，其水质、水压和水量均能满足生活和消防需求。生产车间的室内消防设施配置完善，室外已布置有合理数量的地下消防栓，可满足项目需求。
3、供电
本项用的供电电源，由XXX新区XXX新区供电公司高压线供给，采用10kV 电源供电，以满足项目生产的供电要求。
三、环境条件
该项目拟建地点位于XXX新区。待项目具体位置确定后，通过勘测确保厂址周边无古迹、文物，也无自然保护区后，方可开工建设。所选位置应注意周围其他企业，确保其对该项目装置的环境没有较大影响。
第七章 总图运输、土建及公用工程
7.1总平面布置及运输
一、总平面布置
1、布局原则
（1）根据人性化建筑的理念，最大限度地利用原有地形、地貌，在平面总体规划和布局设计中给予考虑。
（2）根据各栋建筑之间的尺度空间，尽可能地创造适宜生产工艺流程的环境。
（3）室外空间的设计尺寸和色彩要有机地融合。
（4）规划建筑与原有建筑保持合理的联系。
（5）依据国家有关规划、建筑、环保、防火、抗震、劳动安全及生活卫生规范和标准进行设计。
（6）重视区域开发条件以及内外交通系统优化完善。
（7）坚持可持续发展的生态观，创造宜人的外部环境。
2、布局说明
（1）功能结构及用地布局
项目范围内用地较为平整，总平面布置按功能的不同及现有的用地条件，将项目区划分为生产区、仓储区和办公生活区三大功能区。
（2）平面布置特点
1）充分考虑人流、物流特点，人流、物流尽量分流，小车道（载人）和货车道分开，其中：主干道为货车道，次干道
