某污水处理工程可行性研究报告.doc

工 程 项 目 简 介

XX乡隶属XX市XX县，位于XXXX平原东北部。近些年来，XX乡经济有了长足的发展，但基础设施建设相对滞后，直接影响到XX乡工业集中区招商引资的进程。
为此，XX乡人民政府十分重视，决定建设XX乡污水处理厂工程，这一污水处理厂的建成将有效地改善XX乡的水环境质量。
1 工程内容
XX乡污水处理工程建设项目分为污水处理厂工程和污水收集系统两部分，主要工程内容包括：
进水泵房、细格栅、旋流式沉砂池、水解酸化池、IC厌氧罐、幅流沉淀池、接触氧化池、生物过滤池、二沉池、污泥储泥池、污泥浓缩脱水机房、消毒池、综合楼、机修车间、停车场、围墙、厂区道路及绿化等。XX乡镇区污水管网工程。
2 工程规模及服务范围
设计基准年：2007年
规划年限：近期：2008年；远期：2014年
工程规模：近期：1万m3/d，远期：2万m3/d
服务范围：XX乡驻地和XX乡工业集中区
3 进出水水质
3.1进水水质
CODcr： 2000mg/l
BOD5： 300 mg/l
SS： 300 mg/l
NH3—N： 40 mg/l
TP： 5 mg/l
pH： 6.0～9.0
3.2出水水质

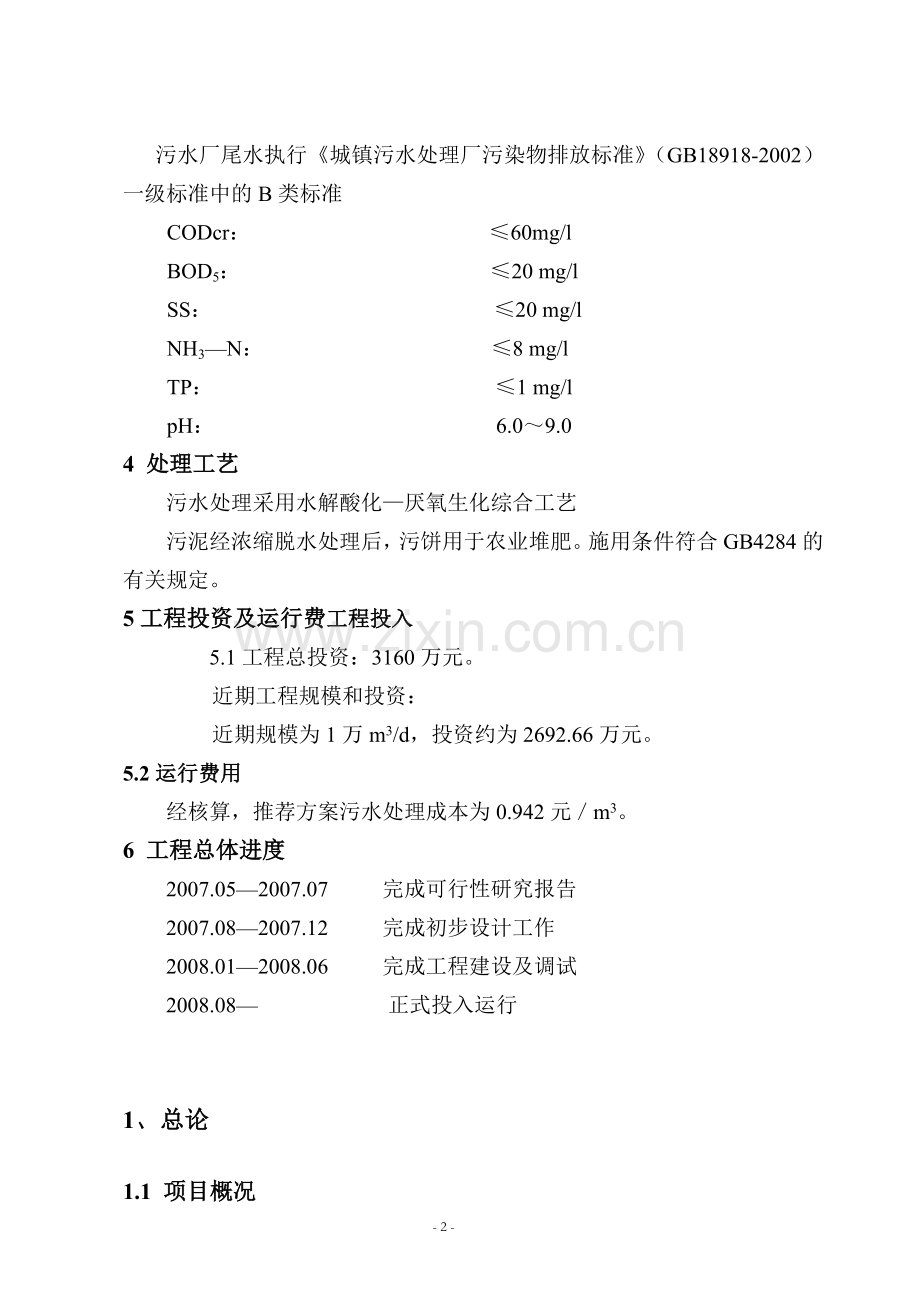

污水厂尾水执行《城镇污水处理厂污染物排放标准》（GB18918-2002）一级标准中的B类标准
CODcr： ≤60mg/l
BOD5： ≤20 mg/l
SS： ≤20 mg/l
NH3—N： ≤8 mg/l
TP： ≤1 mg/l
pH： 6.0～9.0
4 处理工艺
污水处理采用水解酸化—厌氧生化综合工艺
污泥经浓缩脱水处理后，污饼用于农业堆肥。施用条件符合GB4284的有关规定。
5工程投资及运行费工程投入
5.1工程总投资：3160万元。
近期工程规模和投资：
近期规模为1万m3/d，投资约为2692.66万元。
5.2运行费用
经核算，推荐方案污水处理成本为0.942元／m3。
6 工程总体进度
2007.05—2007.07 完成可行性研究报告
2007.08—2007.12 完成初步设计工作
2008.01—2008.06 完成工程建设及调试
2008.08— 正式投入运行

1、总论

1.1 项目概况
1、项目名称：XX县XX乡污水处理厂工程
2、建设规模：污水处理能力2万m3/d（近期1万m3/d）
3、项目筹建单位：XX县XX乡人民政府
4、工程建设地点：XX市XX县XX乡
5、项目投资总额：3160万元（近期投资2692.66万元）
1.2编制依据及基础资料
1.2.1 编制依据
(1)《XX县XX工业集中区环境影响报告书》，XX县XX乡人民政府，2006年12月。
(2)《XXXX工业集中区控制性详细规划文本》，XX开发区规划建设局， 2006年12月。
(3)《XX县总体规划》，南京大学城市规划设计研究院，2003年3月。
(4)《XX县XX乡镇村布局规划》，XX县规划局，2006年9月。
(5)《XX县统计年鉴》（2005年），XX县统计局。
1.2.2 服务范围
XX县XX乡污水处理厂工程服务范围包括：XX乡驻地和XX乡工业集中区。
1.3 编制目的
本报告编制的目的是针对工程规模、污水水质、污水处理厂厂址、污水污泥处理工艺等进行技术可靠性、经济合理性及实施可能性的多方案比较和论证。在此基础上，提出推荐方案，使所选方案科学合理、技术先进、处理效果好、运行稳定可靠、占地面积小、造价省、运行成本低，最终使得该项工程的社会效益、环境效益和经济效益达到最佳统一。
1.4编制原则
（1）严格遵守国家、行业和地方的法律、法规、标准规定，高度重视环境保护，认真落实各项环保措施，贯彻“三同时”的精神。
（2）严格遵守国家、行业和地方的法律、法规、标准规定，高度重视安全和职业卫生防护，保障劳动者身体健康，加强劳动设施的设计。
（3）从XX乡的实际情况出发，在城镇总体规划的指导下，采用全面规划、分期实施的原则，既考虑近期又考虑远期发展，使工程建设与城镇的发展相协调，既保护环境，又最大程度地发挥工程从效益。
（4）根据设计进水水质和出厂水质要求，所选污水处理工艺力求技术先进成熟、处理效果好、运行稳妥可靠、高效节能、经济合理，确保污水处理效果，减少工程投资及日常运行费用。
（5）妥善处理和处置污水处理过程中产生的栅渣、沉砂和污泥，避免造成二次污染。
（6）采用现代化技术手段，实现自动控制和管理，做到技术可靠、经济合理。
（7）为保证污水处理系统正常运行，供电系统需有较高的可靠性，采用双回路电源，且污水厂运行设备有足够的备用率。
（8）在污水厂征地范围内，厂区总平面布置力求在便于施工、便于安装和便于维修的前提下，使各处理构筑物尽量集中，节约用地，扩大绿化面积，并留有发展余地。
（9）厂区竖向设计力求减少厂区填方量和节省污水提升费用。
（10）厂区建筑风格力求统一，简洁明快、美观大方，并与厂区周围景观相协调。
（11）积极创造一个良好的生产和生活环境，把XX乡污水处理厂设计成为现代化的园林式单位。
1.5采用的主要规范和标准
（1）《室外排水设计规范》 （GB50014—2006）
（2）《地表水环境质量标准》 （GB3838—2002）
（3）《污水综合排放标准》 （GB8978—1996）
（4）《城镇污水厂污染物排放标准》 （GB18918—2002）
（5）《污水排入城市下水道水质标准》 （CJ3093—1999）
（6）《城市污水处理工程项目建设标准》 建设部，2001年
（7）《工程建设项目可行性研究报告增加招标内容和核准招标事项暂行规定》
（8）《城镇污水处理厂附属建筑和设备设计标准》 （CJJ31—89）
（9）《建筑给水排水设计规范》 （GB50015—2003）
（10）《城市防洪工程设计规范》 （CJJ50—92）
（11）《泵站设计规范》 （GB/T50265—97）
（12）《厂矿道路设计规范》 （GBJ22—87）
（13）《工业建筑防腐蚀设计规范》 （GB50046—95）
（14）《建筑结构荷载设计规范》 （GB50009—2001）
（15）《给水排水工程结构设计规范》 （GB50069—2002）
（16）《混凝土结构设计规范》 （GB50010—2002）
（17）《建筑抗震设计规范》 （GB50011—2001）
（18）《建筑地基基础设计规范》 （GB50007—2002）
（19）《建筑设计防火规范》 （GB50016—2006）
（20）《工业企业噪声控制设计规范》 （GBJ87—85）
（21）《10KV及以下变电所设计规范》 （GB50050—94）
（22）《工业与民用供配电系统设计规范》 （GB50052—95）
（23）《低压配电装置及线路设计规范》 （GB50054—95）
（24）《电力装置的继电保护和自动装置设计规范》 （GB50062—92）
（25）《建筑防雷设计规范》 （GB50057—94）
（26）《通用用电设备配电设计规范》 （GB50055—93）
（27）《机械安装工程施工及验收规范》 (GBJ231-75）
（28）《地下工程防水技术规范》 (GBJl08—87)
（29）《电气装置及验收规范》 (GBJ232-82)
（30）《XX省环境工程设计管理规定和技术要求》 （试行）1997.4

2、项目背景

2.1概况
XX县XX乡地处马陵山—东沭河岸边，位于XX县西北部，距县城35公里，西与山东省郯城县为邻，南与桃林镇交界，东与双店镇为邻，北与李埝乡相接。
全乡共有15个行政村、39个自然村，一个建制乡驻地。总人口36994人（2005年底统计），总面8909平方公里。农副产品极具特色。盛产花生、山芋、豌豆、绿豆、赤豆、芝麻等优质粮油，板栗、大枣、油桃等干鲜果品，元葱、大葱、冬瓜、西瓜等有机瓜菜以及牛、羊、兔等各类畜牧产品，其中优质板栗种植面积达2万亩左右，素有“板栗之乡”美称。花生年均种植面积在3万亩左右，是XX省花生主产区之一。
    XX交通便捷。310国道和东郯公路横贯东西，铁路、机场、港口近在咫尺，距京沪高速公路10公里，已与连霍、同三高速并网，交通条件优越，是苏北鲁南地区人流、物流、信息流的集散地。
    工业经济发展迅速。建有XX工业集中区，现已形成化工、建材、轻工、食品、采矿、铸造等10多个行业，石英粉及高纯熔融微粉、精密铸件、花生食品、抽纱工艺品、板栗等远销日本、韩国、欧美等地。金达公司是国家建材院特种玻璃纤维研究所定点的石英材料基地，其研制的高纯度石英粉填补了国内空白，可替代进口。工业已成为全乡经济的重要支柱。
XX县XX乡污水处理厂工程服务范围包括：乡驻地，居住人口约为4500人，XX乡工业集中区，工业用地面积约40.32ha。
2.2自然条件
2.2.1地形地貌
XX乡地势东西高，中间凹，由东相西倾斜，地面高程海拔40～60米，流经乡域的主要河流为沭河。地震烈度为7度设防区，属于华东地震区。
2.2.2河流与水文特征
流经XX乡的主要河流为沭河，区域内还有清泉河、鲁庄水库、 前贤水库、后贤水库、黑埠水库、官庄水库。
2.2.3气候特征
XX县XX乡属北温带半湿润季风气候区，年均气温13.7℃，年均降水量884.07mm，年均蒸发量1692.6m。常年主导风向为NE，年平均风速2.2m/s；春夏以NE风为主，秋冬以N和NE风为主。
2.3给水现状及规划
2.3.1给水现状与问题
山口乡的水资源较差，现状有五个供水厂：乡驻地水厂、双湖水厂、黑埠村水厂、白石头村水厂、左庄村水厂。各水厂均为地下水源，水量有限；部分村庄仍是一家一井的分散取水。
根据现状调查和分析，目前乡驻地给水中主要存在一下问题：
（1）乡驻地主要以地下水为主要水源，随着规模的扩大，水井数量将不断增加，井深加深，现有供水设施无法满足城镇发展对水的需要。
（2）供水方式均为直供，打出的井水没有经过任何处理直接送给用户，水质较差。
（3）单位深井等自备水源的管理和利用尚需进一步加强。
2.3.2给水规划
2.3.2.1水源及水源地保护
XX乡属于暖温季风气候，水源相对较为充足，平均降雨量为884.07mm，但变率较大，地表径流量相对较少，且时空变化大，可作为供水水源的主要为地下水。
地下水垂直分布带上存在明显的二元结构，上部0～60为全新统（Q4）,上更新统（Q3）海相、陆相、或海陆交替沉淀，地下水的矿化度高，无开采价值，下部为中、下更新统（Q2、Q1）及上第三纪（N2），河湖相沉积，含水层厚度大，水量丰富，水质好（平均允许开采量为62.6万m3/Km2·a）。
2.3.2.2乡驻地用水量
1．规划用水量指标
（1）单位人口综合用水指标
生活综合用水指标：近期取200L/人·d，远期取250 L/人·d。
（2）单位建设用地综合用水量
工业地用水指标：近期130m3/ha·d，远期125 m3/ha·d（考虑了50％的重复利用率）。
（3）市政及其它用水量
取生活用水及工业用水总量的10％。
（4）未预见水量取上述三项和的10％。
2．用水量预测
用水量如表2.3—1所示：
表2.3—1 用水量预测结果 单位： 万m3/d
序号
项目
近期
远期
注备
1
生活用水
0.09
0.14
服务区规划人口近期为4500人，远期为7000人
2
生产用水
0.52
1.13
工业用地近期为40.32ha,远期为90.61ha
3
市政用水
0.061
0.127
（1＋2）×10％
4
未预见用水
0.067
0.140
（1＋2＋3）×10％
小计
0.738
1.537

2.3.3排水现状及存在问题
2.3.3.1排水现状
全乡的排水管道基本局限于乡驻地，雨水排放系统沿乡驻地干道两侧布置，采用暗沟形式，由北向南排放，设施简单。乡驻地污水处理主要由单位自建化粪池进行简单处理和直接排放相结合，城镇污水目前还没有集中处理设施。乡驻地外农村的污水部分经沼气池进行生态处理，大量的污水是未经任何处理直接排放或用于农业施肥。
XX工业集中区现状工业废水排放的主要行业为粮酒及化工等，主要工业废水排放量统计可见表2.3—2。
表2.3—2 现状主要工业废水排放统计表
编号
排放单位
流量（m3/d）
去向
1
XX县顺源酒业有限公司
2750
沭河
2
XX县金泰化工有限公司
3250
沭河
3
XX县泰和乙醇有限公司
2500
沭河
4
XX金川海藻有限公司
1500
沭河
合 计
10000

2.3.3.2存在问题
由现状调查和分析，XX乡排水系统主要存在以下问题：
（1）雨污合流，严重污染河道水环境。
由于采用直接合流制管网，生活污水不经处理直接排入河流，加上管理跟不上，工厂工业废水处理设施运行不正常，也造成了水污染的加剧。
（2）现有排水管渠体系不够完善，管理不当、资金不足造成已建管渠难以发挥作用。
2.3.4污水处理系统规划
在认真贯彻执行国家、省的有关法律、法规、设计规范和技术指标的情况下，对雨水、污水和防洪排涝统一规划，综合治理、分期建设。
（1）排水体制
实行雨污分流的排水体制。
（2）污水量预测
根据本次设计要求，生活污水量按生活用水量的85％，近期生活污水收集率以75％计，远期生活污水收集率以85％计，考虑10％的管网漏失率及10％的地下水渗入率，根据XX乡驻地生活综合用水量标准并结合该地区具体情况，近期人均综合污水量标准取126.2L/人·d,远期人均综合污水量标准取178.8L/人·d。进入XX乡污水处理厂的生活污水总量占污水处理厂废水处理总量的12.4％，工业废水量占污水处理厂废水处理总量的87.6％。
污水量预测见表2.3—3。
表2.3—3 XX乡污水处理厂污水量预测表
指标名称 规划年
2009年（近期）
2014年（远期）
人口（万人）
0.45
0.7
生活污水量（m3/d）
567.9
1251.6
工业废水量（m3/d）
10000
18600
污水站处理总量（m3/d）
10567.9
19851.6
（3）污水处理厂规划
XX乡污水处理厂位于，236省道北面，乡驻地西面距乡驻地1Km处。考虑近、远期的规划及发展确定处理规模为：近期1万m3/d，远期为2.0万m3/d，采用二级生化处理。
2.4工程建设的必要性和工程内容
2.4.1工程建设的必要性
就水资源而言，用水量和排水量的逐年增加，使天然水循环愈来愈明显地受到社会水循环地影响，一系列水环境问题—水资源短缺、地下水位降低和水质污染应运而生。这是以牺牲生态为代价换取经济发展的恶性循环的表征。水资源的开发利用，既要满足社会经济发展需要，又要充分考虑水环境的承受能力，对水资源进行切实可行有效的保护，使水资源得以可持续利用，支持社会经济的可持续发展，这就要求我们首先必须对污水进行综合治理，进而实现流域综合治理，以改善我们的水环境和生活环境，使水资源可以持续利用以满足经济可持续发展的要求。
党的十六届五中全会提出了“生产发展、生活宽裕、乡风文明、村容整洁、管理民主”的社会主义新农村建设的重大历史任务。国家把基础设施建设投入的重点转向农村,国家财政新增教育、卫生、文化等事业经费主要用于农村,国家基本建设资金增量主要用于农村。为了加快新农村建设，XX乡规划建设XX乡工业集中区，招商引资，充分利用本地的资源发展农副产品加工。让工业带动农业的发展，让农业促进工业的发展，实现工、农业的相互促进。随着XX乡经济的不断发展，用水量的不断增加，污水排放量必将逐年增加，而生活和工业废水未经处理（部分工业废水虽处理但不能达标）直接排放，致使河流污染日趋严重，严重影响了农业生产、卫生环境和投资环境，制约XX乡经济的进一步发展，威胁着XX乡人民的身体健康。因此，污水收集和处理工程的建设势在必行。
总之，随着XX乡经济的发展，污水收集和处理工程的建设可以减轻水体的水质污染，有力地控制水环境恶化的趋势。而对不断扩展的新区域，如果在道路建设的同时即按规划设计铺设雨污分流管网，不仅可以改善水环境，提高人民生活环境质量、改善XX乡的对外形象、改善投资环境，有利于对外招商引资，促进XX乡经济的腾飞，而且可以大大减少今后位铺设管网重新开挖道路的投资和人力。因此兴建污水处理工程是利在当代，功荫子孙的战略举措。
2.4.2工程内容
本工程主要内容是建设XX乡污水处理厂，建设总规模是2万m3/d，近期工程规模是1万m3/d。
2.4.3法律背景
随着人类文明的进步和社会经济的发展，人们逐步认识到环境保护和污染控制对繁荣经济、稳定社会、保证可持续发挥的重要性。环境保护是我国的一项基本国策，受到了全社会和各级人民政府的重视，为此政府和各级管理部门颁布了一系列法律和法规，以保证这项基本国策的执行，同时也为水污染防治工作的顺利进行提供了法律依据和保障。有关法律和标准如下：
《城市给水工程规划规范》 （GB50282—98）
《城市排水工程规划规范》 （GB50318—2000）
《中华人民共和国环境保护法》 (1989年12月26日)
《中华人民共和国水污染防治法》 (2000年3月)
《中华人民共和国水污染防治实施细则》 (1996年5月)
《国务院关于环境保护若干问题的决定》 (1996年31号文)
《建设项目环境保护管理条例》 (2003年1月7日)
《建设项目环境保护设计规范》 (1987年3月)
《地表水环境质量标准》 （GB3838—2002）
《城镇污水厂污染物排放标准》 （GB18918—2002）
《污水综合排放标准》 （GB8978—1996）
《农田灌溉水质标准》 （GB5084—1992）
《生活饮用水卫生标准》 （GB5749—1985）
《医院污水排放标准》 （GB50050—1995）
1989年12月26日颁布的《中华人民共和国环境保护法》，是各项有关环境保护法规的基础依据，其要点如下：
（1）环境监督和管理
规定了各级政府在制定环境质量标准和环境监督大纲方面的职责，由中央政府制定国家环境标准，省、市政府可根据地方条件补充项目和指标。
（2）环境保护和污染防治
各级政府必须制定工业排污的程度和制度，并提供各种环境保护措施。
（3）法律责任
授权给各级环境保护局采取适当的法律程序来警告和惩罚污染者。

3、工程规模和处理程度

3.1 规模的确定
XX乡污水处理厂拟处理乡驻地和XX乡工业集中区的生活污水和工业废水，生活污水和工业废水各自所占的比例为：生活污水12.4％，工业废水87.6％。
根据XX乡的排水现状条件及社会经济发展对水量的预测，XX乡污水处理厂设计规模确定为近期1万m3/d，远期2万m3/d。
3.2 进水水质的确定
根据XX乡政府提供的说明，XX乡污水处理厂将承接87.6％的工业废水和12.4％的生活污水。
（1）生活污水水质的确定
由于XX乡暂时为对生活污水水质进行监测，参考本地区其它地方生活污水水质资料数据，本工程生活污水水质通过类比方法确定，采用表3.2—1所列数据。
表3.2—1 同类工程生活污水水质 单位（mg/l）
BOD5
CODcr
SS
NH3-N
TP
pH
210
350
250
40
5
6.0～9.0
（2）工业废水水质的确定
污水处理厂的进水中工业废水部分主要是酒精厂废水和海藻厂废水，需要对这部分工业废水的水质进分析，以期得到较为合理的进水指标来指导污水厂的设计。
进入污水处理厂的工业废水主要是酒精废水，酒精废水的特点是COD浓度高，悬浮物较多，经过厂区污水站处理后出水的COD浓度能稳定在2000m/l以下，BOD稳定在300 m/l以下。
（3）进厂水质指标的确定
本污水处理厂的处理水量中生活污水占总污水量的12.4％，工业废水占总污水量的87.6％。按照上述确定的生活污水和工业废水水质、以及两者水量所占比重，加权平均后，并参考本地区同类工程水质资料数据，得到XX乡污水处理厂设计进水水质指标,如表3.2—2。
表3.2—2 XX乡污水处理厂设计进水水质 单位（mg/l）
CODcr
BOD5
SS
NH3-N
TP
pH
2000
300
300
40
5
6.0～9.0
3.3 受纳水体
根据XX乡污水处理厂的选址，建议污水处理厂尾水就近排入清泉河，最终入沭河。
3.4 污水处理程度的确定
污水处理厂对污水中主要污染物的处理程度是确定处理工艺的基本依据，而处理程度主要根据尾水收纳水体的功能划分及环境容量，依照国家颁布的有关排放标准来确定。
因沭河XX乡段属《地表水环境质量标准》（GB3838—2002）中的Ⅳ类水体，同时为了改善XX乡的水体环境，最终确定污水处理厂的出水水质执行《城镇污水处理厂污染物排放标准》（GB18918-2002）一级标准中的B类标准，其六项主要控制指标分列如表3.4—2。
表3.4—2 XX乡污水处理厂尾水执行标准 单位（mg/l）
CODcr
BOD5
SS
NH3-N
TP
pH
50
10
10
5
0.5
6.0～9.0
*括号外数值为水温>12℃时的控制指标，括号内数值为水温≤12℃时的控制指标。
3.5 污泥处理和处置
污水处理厂的污泥要及时处理和处置，以便达到如下目地：
（1）使污水处理厂能够正常运行，确保污水处理效果；
（2）使容易腐化发臭的有机物得到稳定处理；
（3）使有用物质能够得到综合利用，变害为利。
污泥处理的目的就是减量、稳定、无害处理及综合利用。
本项目处理的污水主要为酒精厂废水，产生的污泥不含有毒有害化学物质和重金属离子、有机物含量高，并且污水厂位于农村地处，污泥经浓缩脱水处理后，泥饼用于农业堆肥，污泥既得到了妥善处理又实现了资源的再利用。

4、污水处理工程工艺方案选择
1、工艺方案的确立
本污水处理工程拟采用生物处理工艺。污水处理工艺的选择是污水处理工程建设的关键，处理工艺选择的是否得当，不仅影响处理工程的处理效果，而且还影响整个工程的基建投资规模、处理工艺运行的可靠程度，运行费用高低，管理操作的复杂程度。因此必须结合接纳污水的水量、水质以及温度、气候、气象、地理、经济等实际情况选择适宜的处理工艺，以达到排放标准。
2、处理工艺确定原则
污水处理工艺的确定，主要与污水水质特点及处理要求有关，同时还考虑节省占地和投次资、节约能源、技术先进、运行稳定可靠、管理方便等因素。为了同时达到污水处理工程高效稳定，运行可靠和基建投资省、运行费用低的目的，我们依据下列原则进行污水处理工艺方案比较和选择。
2.1技术成熟、处理效果稳定、保证出水水质达到排放标准；
2.2投资低、运行费用省，以最少的投入取得最高的效益；
2.3技术设备先进、可靠，国产化程度高，一致性好；
2.4便于实现工艺过程的自动化控制，提高管理水平，降低劳动强度和人工费用。
3、工艺流程的组成：
根据绿源公司提供的废水资料，废水在前期经过厌氧生物处理后COD在2000mg/L以内，如直接进入好氧生物处理设施，处理负荷太大，运行成本太高。所以在进入好氧段前增加一级厌氧设施和一级物化处理设施，这样就能大大缩减好氧段的负荷，减少能耗，降低运行成本。厌氧负荷比例增加只会引起投资增加，不会增加能耗，但能增加效益。因为有机物在厌氧条件下被降解的产物是沼气（每降解1kgCOD可回收0.5m3沼气）；而好氧段负荷增加不仅仅增加投资，更重要的是增加能耗（每降解1kgCOD耗电1.4~1.6度），因为有机物在好氧条件下被降解的产物是CO2,H2O。没有一点直接经济效益，只有间接经济效益（减少环保罚款）和社会效益。
沼气发电机组
4.工艺流程
在线检测
清水池
生物过滤
接触氧化
幅流沉淀
预曝池
IC
厌氧罐
水解调节
细格栅
流量计
混合废水

污泥外运

污泥池
污泥浓缩脱水

剩 余 污 泥

5.单元去除效果分析
单元
项目
COD
Mg/L
BOD
Mg/L
SS
Mg/L
PH
水解酸化调节池
进水
2000
700
1000
6~7.5
出水
1800
630
800
7—7.5
去除率%
10
10
20

IC厌氧反应器
进水
1800
630
800
7—7.5
出水
900
315
480
7—7.5
去除率%
50
50
40

幅流沉淀池
进水
900
312
480
7—7.5
出水
800
250
336
7—7.5
去除率%
10
10
30

接触氧化池
进水
800
250
336

出水
320
75
235

去除率%
60
70
30

幅流沉淀池
进水
320
75
235
7—7.5
出水
250
120
165

去除率%
10
10
30

生物滤池
进水
250
120
165
7—7.5
出水
200
90
132
7—7.5
去除率%
20
30
20

加药池
进水
200
90
132
7—7.5
出水
50
10
10
7—7.5
去除率%
75
88
90

5、工程工艺设计
1.工艺单元设计：
1.1水解酸化调节池采用混合沉淀调节一体式：
调节池的作用主要有三个：（1）调节PH值；（2）调节温度；（3）让水解阶段提前在调节池中进行，以此提高厌氧反应器的利用率，其次还有进一步沉淀悬浮的作用。
总容积1200m3，有效容积1000m3
停留时间4.4h。
1.2、厌氧生物处理采用IC高效处理器：
Ф10400×24860×2
总容积4000 m3，
停留时间19h
内循环式（IC）厌氧反应顺是1985年荷兰科学家研制成功的世界上比较先进的新一代厌氧反应器。于1996年引进我国后，在城市、啤酒、淀粉、乳酸、柠檬酸等多种废水治理工程中得以应用，证明其对低悬浮物有机废水有很强的适应性。
内循环式（IC）厌氧反应器的工作原理：
内循环式（IC）厌氧反应器主要由上下两个反映区和顶部三相分离器组成。废水经过底部布水系统进入第一反应区后与底部颗粒污泥混合，大部分有机物在此被降解，产生大量沼气，沼气拖带泥不快速上升，其中一部分被集气罩收集，并通过可调式提升管上升到上部三相分离器，在此沼气得以释放并排出体外，而泥水则在重力作用下沿回流管回到底部第一反应区的进料分配器，从而形成连续的内部循环；而另一部分泥水则沿集气罩外侧上升到上部第二反映区。由于有机物质在第一的应区大部分被降解，因而进入第二反应区的废水中可降解的有机物较少，沼气产量就少，且没有内部循环的作用，所以在第二反应区内泥水上升的流速基本等于进水的净上升流速，使污泥在此被截留，减少污泥损失。而沼气直接进入三相分离器。也可以看作第二反应器是第一反应器的延续。
1.3厌氧后设预曝气池：作用是为了破坏厌氧状态，以利于后续沉淀处理。
12×8×3.5m
总容积330m3
1.4幅流式沉淀池：
Ф25×3.8m
总容积2000m3沉淀时间2h。
沉淀池是投资少、见效快、又不用动力的好方法。它能将直径比较大的固性物质去掉60-70%。同时为后续好氧处理降低负荷。污泥用周边传动刮泥机排入污泥池，上清液进入接触氧化池作好氧处理。
1.5、接触氧化池：
要想达标排放，有些有机物单靠厌氧菌和物化处理是不行的，好氧菌来进行进一步的生化处理。好氧采用接触氧化法。接触氧化法是生物膜法和活性污泥法的组合式，它集中了生物膜法与活性污泥法的优点，池内设有弹性填料作为生物床，以增大比表面积，其上浮着大量好氧微生物。当废水中有机物经过填料时，微生物将其扑捉粘和到自身表面当作食料逐渐硝化掉，微生物的活性靠氧气提供能源，供给氧气须消耗大量电能，为了尽量节约电耗，曝气设施的选择至关重要，到目前为止，曝气头是最先进可靠的。
停留时间19h，有效空积4000m3总容积5000 m3
25000×20000×5000-2格
1.6、幅流沉淀池：
Ф25×3.8
总容积2000 m3沉淀时间2h。
1.7、生物滤池：
经过前期处理，废水的生化性能已经降到最低，为能够最终达标排放，设生物滤池把关。通过生物过滤的方法把废水的各项指标控制在一个合理的范围内。
5000x4000x3000/格-共10格
1.8清水池20000X14000X3000
1.9污泥池
总容积1000 m3，
2.0污泥浓缩罐：
沉淀池排到污泥池的污泥几个处理设施排到污泥池地剩余污泥往往含水率太高。，直接到压滤机会增加运行成本，所以设浓缩罐将污泥进行浓缩后在压滤。
单体容积200 m3，分两单元交替运行。
2.1带式压滤机DYL-A3000

6. 电气设计
电气工程设计
电气工程设计的主要内容：
（1）污水处理厂供配电系统设计；
（2）厂内电气设备配电及控制设计；
（3）动力及照明布置设计。
6.1用电负荷
污水处理厂用电负荷分为动力负荷和生产辅助用电负荷两大类。主要动力设备，如水泵、曝气机等按工作量计算用电负荷；小型动力设备按需要系数法计算用电负荷；生产辅助用电，如照明及办公用电按单位面积用电指标法计算用电负荷。
XX乡污水处理厂厂内所有用电设备均为380/220V低压电力设备，全厂电设备总装机容量约为1043KW,需用容量约为565 KW，选用变压器2台，600KVA。
6.2供电电源
XX乡污水处理厂属于二级用电负荷。污水处理厂建成投产后，若中断供电，会造成大量污水溢流，造成环境污染。若停电时间过长，会使微生物缺氧窒息死亡。要想重新恢复污水处理系统的正常运行，就要重新培养微生物，这需要相当长的时间。因此，污水处理厂必须有安全可靠的供电电源。
污水处理厂将由附近变电所引入两路10KV常用电源，一用一备。电源由电网架空引入，经短段电缆引至污水处理厂高低压配电间。
变配电系统
厂内用电设备的额定电压均为380/220V。因此，用380/220V作为污水处理厂的配电电压。
配电装置设备选型
根据安全、可靠、经济、合理原则，污水处理厂0.4KV配电装置选用国内技术先进，有成熟运行经验的设备。配电装置选用MNS型抽出式开关柜，主开关选用ABB公司进口低压断路器。
6.3无功补偿、电动机启动方式
无功功率补偿采用集中方式。380V用电负荷在变电所0.4KV侧用电容器的自动补偿柜集中补偿。补偿后10KV进线侧功率因数不低于0.9。
全厂除鼓风机外所有电动机均为全压直接启动。
6.4电气设备
主要电气设备如表5.3—1。
表6.4—1 主要电气设备表
序号
名称
型号规格
单位
数量
备注
1
10KV开关柜
KYN1—10
套
16

2
电力变压器
S9—630/10 10/0.4KV
台
2

3
低压开关柜
MNS
台
17

4
免维护直流屏
220V，38AH

1

5
控制信号屏

块
3

6
机旁控制箱

台
45

7
电力线缆

项
1

8
控制电缆

项
1

6.5继电保护
所有断路器均采用微机继电保护装置控制，进线柜采用延时电流速断、过电流保护动作于跳闸；变压器柜采用电流速断过电流，重瓦斯保护动作于跳闸，轻瓦斯温度过负荷保护动作于信号；电动机柜采用电流速断、过负荷、低电压保护动作于跳闸；母联柜采用电流速断（无时限过电流仅在合闸时用）保护动作于跳闸。
6.6电动机启动方式
手动控制
在机箱旁或配电柜上进行操作。
集中控制
在计算机键盘上操作。
自动控制
由PLC根据工艺条件及事先编制的程序自动进行。
6.7电缆敷设
厂区配电馈线在有电缆沟的地方沿电缆内敷设，在无电缆沟的地方直接埋或在电缆架桥内敷设，穿越道路时穿钢管保护。
6.8防雷及接地
处理厂主要建、构筑物及
