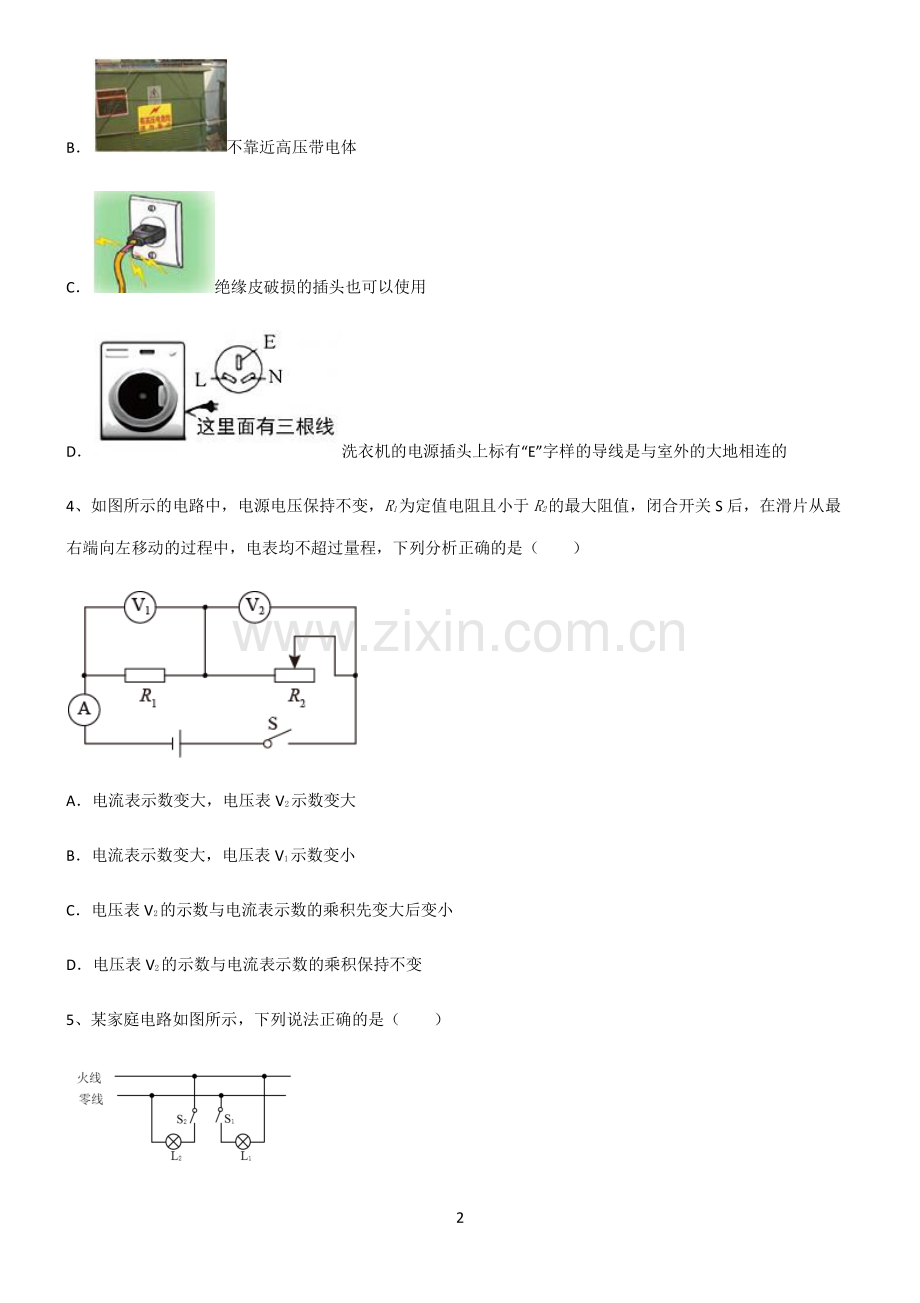

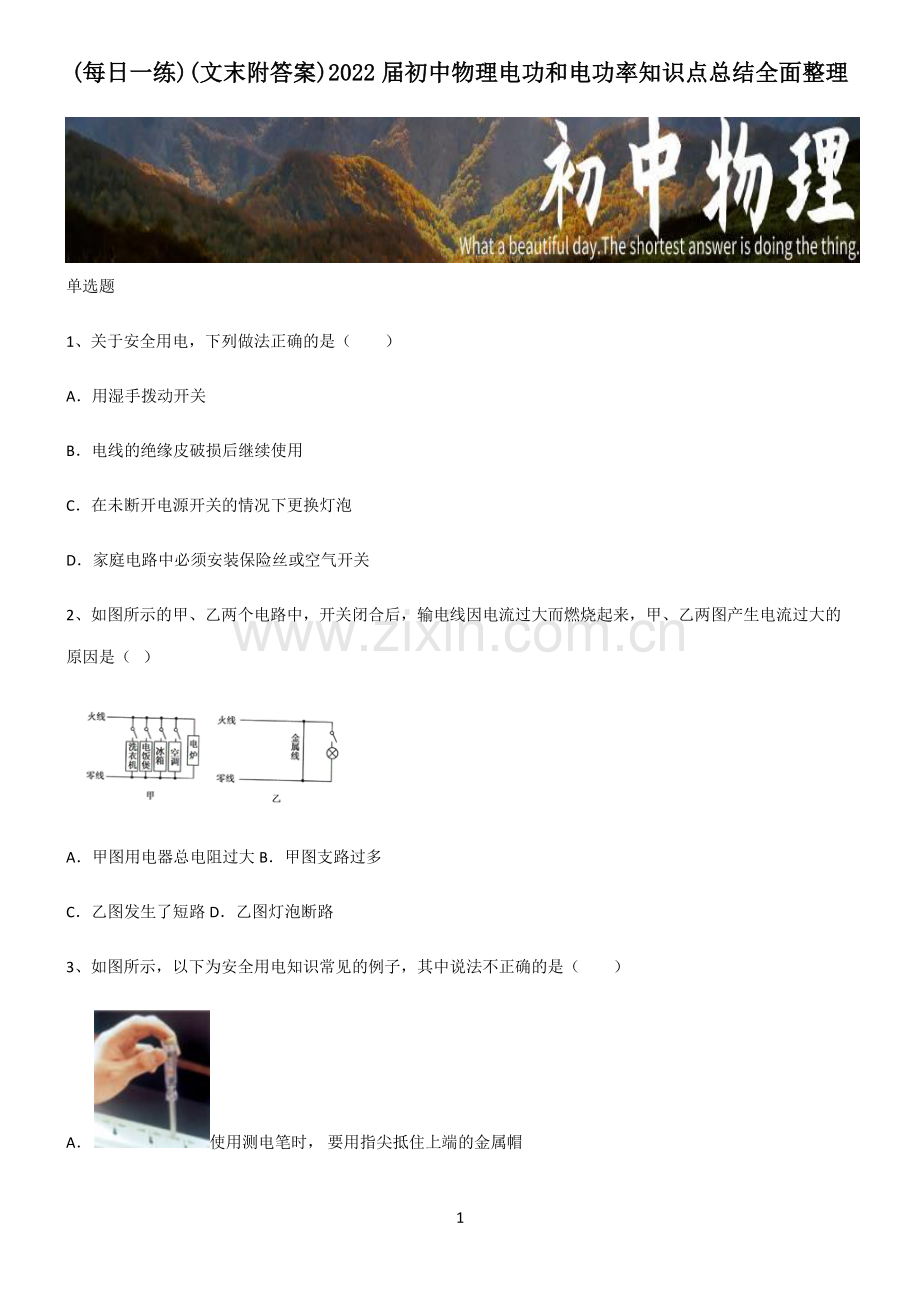

1 (每日一练每日一练)()(文末附答案文末附答案)2022)2022 届初中物理电功和电功率知识点总结全面整理届初中物理电功和电功率知识点总结全面整理 单选题 1、关于安全用电，下列做法正确的是（）A用湿手拨动开关 B电线的绝缘皮破损后继续使用 C在未断开电源开关的情况下更换灯泡 D家庭电路中必须安装保险丝或空气开关 2、如图所示的甲、乙两个电路中，开关闭合后，输电线因电流过大而燃烧起来，甲、乙两图产生电流过大的原因是（）A甲图用电器总电阻过大 B甲图支路过多 C乙图发生了短路 D乙图灯泡断路 3、如图所示，以下为安全用电知识常见的例子，其中说法不正确的是（）A使用测电笔时，要用指尖抵住上端的金属帽 2 B不靠近高压带电体 C绝缘皮破损的插头也可以使用 D洗衣机的电源插头上标有“E”字样的导线是与室外的大地相连的 4、如图所示的电路中，电源电压保持不变，R1为定值电阻且小于R2的最大阻值，闭合开关 S 后，在滑片从最右端向左移动的过程中，电表均不超过量程，下列分析正确的是（）A电流表示数变大，电压表 V2示数变大 B电流表示数变大，电压表 V1示数变小 C电压表 V2的示数与电流表示数的乘积先变大后变小 D电压表 V2的示数与电流表示数的乘积保持不变 5、某家庭电路如图所示，下列说法正确的是（）3 A灯泡两端的电压是 36V B灯泡 L1和 L2串联 C开关 S1的位置正确 D开关 S2只控制灯泡 L2 6、有两个电路元件 A 和 B，流过元件的电流与其两端电压的关系如图甲所示，把它们串联接在电源电压为 4.5 V 的电源上，如图乙所示，闭合开关 S 后，两元件的电功率之比为（）A4:5B1:1C2:1D5:8 7、以下设备工作时利用电磁感应原理的（）A洗衣机 B发电机 C电热水器 D电风扇 8、现有两个灯泡 L1、L2,L1标有“6 V 3 W”字样，L2的电阻为 6，将 L1、L2串联接在某一电路中，L1、L2均能正常发光(忽略温度对电阻的影响)，下列计算结果正确的是()A灯 L1的电流比 L2的大 B灯 L1的亮度比 L2的大 C灯 L2的额定功率为 3 W D电路两端的总电压为 12 V 9、下列关于安全用电常识说法错误的是（）A三脚插头较长的那只脚无用 4 B保险装置、插座、家用电器达到使用寿命应及时更换 C更换家庭电路中的灯泡、搬动用电器前应断开电源开关 D当家庭电路起火时，应先断开电路再灭火 10、将电灯、开关和插座接入家庭电路中，接线正确的是（）AB CD 多选题 11、如下表所示，在某实验探究中用电压表和电流表测出了多组数据，该实验探究可能是（）实验次数 1 2 3 4 5 6 电压 U/V 1.0 1.4 1.8 2.2 2.6 3.0 电流 I/A 0.26 0.34 0.42 0.48 0.52 0.54 A探究灯泡的电功率跟哪些因素有关 B测量小灯泡的阻值 C探究通过导体的电流与电压的关系 D测量小灯泡的电功率 12、初中物理学习圆满结束了，小乐在复习时对相关概念规律进行了总结，以下表述中正确的是（）A核燃料属于是不可再生的能源，但是可再生能源也可以是由核反应提供的 B电流通过理想的 LED 灯，没有发热也没有力的产生与距离变化，但也做功了 C当物体在平衡力作用下做匀速直线运动时，它的机械能总量一定不会发生变化 5 D电磁波是无线通信的载体，但是现有技术已经实现了利用电磁波进行有线通信 13、关于家庭电路和安全用电，下列说法中正确的是（）A我国家庭电路中的用电电压为 220VB我国家庭电路中的用电频率为 50Hz C有人触电后应立即用手将其拉开 D用试电笔时，手不能接触笔尾金属体 14、如图甲所示，额定电压为 6V 的灯泡 L 与滑动变阻器R串联接入电路，电源电压一定，滑动变阻器的滑片从最右端滑到最左端时，灯泡 L 的I-U图像如图乙所示，下列说法正确的是（）A灯泡正常发光时的电流为 0.5A B灯泡正常发光时的阻值为 10 C滑动变阻器的最大阻值为 18 D滑动变阻器接入电路的阻值为 6，灯泡消耗的电功率为 1.5W 时，灯泡的电阻为 6 15、如图甲所示，额定电压为 6V 的灯泡 L 与滑动变阻器R串联接入电路，电源电压一定，滑动变阻器的滑片从最右端滑到最左端时，灯泡 L 的I-U图像如图乙所示，下列说法正确的是（）A灯泡正常发光时的电流为 0.5A B灯泡正常发光时的阻值为 10 6 C滑动变阻器的最大阻值为 18 D滑动变阻器接入电路的阻值为 6，灯泡消耗的电功率为 1.5W 时，灯泡的电阻为 6 综合题 16、酒后不开车是每个司机必须遵守的交通法规。图甲是酒精测试仪工作电路原理图，电源电压U6V，R1为气敏电阻，它的阻值随气体中酒精含量的变化而变化，如乙图所示。气体中酒精含量大于 0 且小于80mg/100mL 为酒驾，达到或者超过 80mg/100mL 为醉驾。使用前通过调零旋钮（即滑动变阻器R的滑片）对测试仪进行调零，此时电压表示数为U15V，调零后R2的滑片位置保持不变。（1）当电压表示数为U15V 时，气体中酒精含量为 0mg/100mL，由图像可知气敏电阻的阻值R1_；（2）当电压表示数为U15V 时，求R1消耗的电功率_；（3）当电压表示数为U15V 时，求R2接入电路中的阻值_；（4）某次检测中，电流表示数1=0.4A，请通过计算，判断此驾驶员属于酒驾还是醉驾_。17、如图甲所示，是小鑫的爷爷购买的一台电热足浴器内部等效电路图，R1和R2均为电热丝，其中R1的阻值是171.6，R1R2，该足浴器有低温、中温和高温挡 3 个挡位。说明书因为破损无法看清加热功率，关闭家中所有用电器，在足浴器中装入 4kg、初温为 25的水，用高温挡加热到 34时，发现图乙所示电能表的转盘转过150 转，共用时 3min，若家庭电路中此时电压为 220V。c水=4.2103J/(kg)（1）电热足浴器中开关 S0闭合、S 接 2 时，电热足浴器处于_（选填“低温”“高温”或“中温”）挡位工作；（2）求该足浴器高温挡的额定功率_和加热效率_；（3）求该足浴器低温挡正常工作时电路中的电流_。7 18、电饭锅使用方便备受欢迎。（1）电饭锅与电灯、电视机的连接方式是_（选填“串联”或“并联”）为了用电安全，应使用_（选填“三脚”或“两脚”）插头。（2）电饭锅在煮饭过程中将_能转化为内能，锅内气体被密封，随着温度的升高，电饭锅内部气体压强变大，此时水的沸点_（选填“大于”“等于”或“小于”）100。（3）某电饭锅的简化电路如图所示，当开关 S 闭合时，电饭锅处于_（选填“加热”或“保温”）状态，该电饭锅加热与保温功率之比为 9:2，则R1:R2=_。8 2022 届初中物理电功和电功率_007 参考答案 1、答案：D 解析：A水是导体，用湿手拨动开关容易发生触电事故，故 A 错误；B电线的绝缘皮破损后继续使用，容易发生触电事故，故 B 错误；C当灯泡出现故障时，需要进行更换，要先断开开关，以免电路中有电流，发生触电事故，故 C 错误；D在家庭电路中，为了避免家用电器在电流过大时会损坏,应该在电路中安装保险丝或空气开关，故 D 正确。故选 D。2、答案：C 解析：A图甲中，并联的用电器过多，总电阻过小，故 A 不符合题意；B用电器总功率等于各个用电器功率之和，并联的用电器越多，总功率越大，根据公式=，电流会非常大，甲图产生电流过大的原因是用电器的总功率过大，不是支路过多，故 B 不符合题意；CD图乙中，用金属线将火线和零线接通，造成短路，由于导线电阻很小，导致电流过大，故 C 符合题意，D不符合题意 3、答案：C 解析：A使用测电笔时，手指要抵住上端的金属帽，才能形成回路，氖管才会发光，故 A 正确，不符合题意；B靠近高压带电体时，有可能出现电弧触电，故 B 正确，不符合题意；C绝缘皮破损的插头不可以再使用，因为绝缘皮破损后，存在触电及造成短路的隐患，故 C 错误，符合题意；D洗衣机电源插头上标有 E 字样的导线应与地线相连，可以及时导走外壳上的电，避免人体触电，故 D 正确，9 不符合题意。故选 C。4、答案：C 解析：AB定值电阻R1、滑动变阻器R2串联，V1测R1的电压，V2测滑动变阻器的电压，在滑片从最右端向左移动的过程中，电阻减小，电路电流变大，电流表示数变大；定值电阻R1两端的电压变大，即 V1的读数变大；电源电压不变，故滑动变阻器两端的电压减小，即 V2的示数减小，故 AB 错误；CD电压表 V2的示数与电流表示数的乘积就是滑动变阻器的功率，当R2=R1时，功率最大，其功率先变大后变小，故 C 正确，D 错误。故选 C。5、答案：D 解析：A家庭电路中零线和火线之间的电压是 220V，所以灯泡两端的电压是 220V，故 A 错误；B图中有两条支路，两个灯泡分别在两条支路上，灯泡 L1和 L2并联，故 B 错误；C开关接在火线和用电器之间，图中开关 S1接在零线上，它的位置错误，故 C 错误；D开关 S2和灯泡 L2串联，开关 S2控制灯泡 L2，故 D 正确。故选 D。6、答案：A 解析：由题图知，当电流=0.4A时，元件两端的电压A=2.0V，元件 B 两端的电压=2.5V，由于两元件串联，故两元件的电功率之比 10 A:B=A:B=A:B=2.0V:2.5V=4:5，因此 A 选项符合题意 7、答案：B 解析：A洗衣机工作时把电能转化为机械能，利用了通电导线在磁场中受力运动，故 A 不符合题意；B发电机的原理是电磁感应现象，故 B 符合题意；C电热水器利用的是电流的热效应，故 C 不符合题意；D电风扇利用了通电导线在磁场中受力运动，故 D 不符合题意。故选 B。8、答案：B 解析：将 L1、L2串联接在某一电路中，因为串联电路电流处处相等，故 A 错误；L1、L2均能正常发光，L1正常工作电流为：1=11=3W6V=0.5A，L2两端的电压为：2=22=12=0.5A 6=3V，L2的功率为：2=22=3V 0.5A=1.5W，故1 2，L1更亮一些，故 B 正确，C 错误；总电压为：=1+2=6V+3V=9V，故 D 错误 故选 B 9、答案：A 解析：A三脚插头较长的那只脚是接地线的，把用电器接入电路的同时把用电器的外壳与大地连接起来，防止因外 11 壳带电引发触电事故，所以三脚插头较长的那只脚是有用的，故 A 错误，符合题意；B保险装置、插座、家用电器都是有寿命的，达到使用寿命应及时更换，否则会发生安全事故，出现人体触电或者引发火灾，故 B 正确，不符合题意；C更换家庭电路中的灯泡、搬动用电器前，为了防止人体触电，应断开电源开关，故 C 正确，不符合题意；D当家庭电路起火时，应先断开电路再灭火，不能先灭火，再断开电路，否则会人体触电，故 D 正确，不符合题意。故选 A。10、答案：D 解析：灯泡接法：火线进入开关，再进入灯泡顶端的金属点，零线直接接入灯泡的螺旋套，这样在断开开关能切断火线，接触灯泡不会发生触电事故。既能控制灯泡，又能更安全；三孔插座的接法：上孔接地线；左孔接零线；右孔接火线。故选 D。11、答案：AD 解析：AD根据表格中的数据可知，利用公式P=UI可以求出灯泡的实际功率，所以可以测量小灯泡的电功率或探究灯泡的电功率跟哪些因素有关，故 AD 符合题意；B小灯泡的阻值是变化的，所有不能测量小灯泡的电阻，故 B 不符合题意；C探究通过导体的电流与电压的关系时，需要控制电阻不变，根据表格中的数据可知，电阻是变化的，所以不能探究，故 C 不符合题意。故选 AD。12 12、答案：ABD 解析：解：A核燃料属于是不可再生的能源，但是可再生能源也可以是由核反应提供的，如太阳能就是核聚变产生的，故 A 正确。B电流通过理想的 LED 灯，没有发热也没有力的产生与距离变化，但是它将电能转化成了光能，所以也做功了，故 B 正确。C物体在平衡力作用下做匀速直线运动，若在水平方向匀速直线运动，机械能守恒，若在竖直方向做匀速运动，机械能不守恒，故 C 错误。D电磁波是无线通信的载体，但因为电磁波可以在介质中传播，同样可以利用电磁波进行有线通信，如光缆通信，故 D 正确。故选：ABD。13、答案：AB 解析：AB我国家庭电路中的用电电压为 220V，工业用电的电压是 380V，用电频率均为 50Hz，故 AB 正确；C有人触电后应立即切断电源，若无法切断电源，应用不导电的物体，使其与电源脱离。用手拉开，会导致自身触电。故 C 错误；D用试电笔时，手应该接触笔尾金属体，这样在测量带电物体时，电流才可通过试电笔、带电物体、人体，使试电笔内的氖管发光，故 D 错误。故选 AB。14、答案：BD 解析：13 AB由图可知，灯泡和变阻器串联，灯泡正常发光时的电压为 6V，由图像可知通过灯泡的电流为 0.6A，此时电路中电流最大，变阻器的滑片在最左端，连入电路的电阻为零，只有灯泡的简单电路，所以电源电压是 6V，灯泡正常发光时的阻值为 L=LL=6V0.6A=10 故 B 正确，A 错误；C当变阻器连入电路的电阻最大时，电路的总电阻最大，由=可知，电路中的电流最小，由图乙可知，最小电流是 0.3A，灯泡两端的电压是 1.5V，滑动变阻器的最大阻值为 大=L=6V1.5V0.3A=15 故 C 错误；D滑动变阻器接入电路的阻值为 6，如果灯泡的电阻为 6，电路中的电流=L+=6V6+6=0.5A 灯泡消耗的电功率为 L=2L=(0.5A)2 6=1.5W 故 D 正确。故选 BD。15、答案：BD 解析：AB由图可知，灯泡和变阻器串联，灯泡正常发光时的电压为 6V，由图像可知通过灯泡的电流为 0.6A，此时电路中电流最大，变阻器的滑片在最左端，连入电路的电阻为零，只有灯泡的简单电路，所以电源电压是 6V，灯泡正常发光时的阻值为 14 L=LL=6V0.6A=10 故 B 正确，A 错误；C当变阻器连入电路的电阻最大时，电路的总电阻最大，由=可知，电路中的电流最小，由图乙可知，最小电流是 0.3A，灯泡两端的电压是 1.5V，滑动变阻器的最大阻值为 大=L=6V1.5V0.3A=15 故 C 错误；D滑动变阻器接入电路的阻值为 6，如果灯泡的电阻为 6，电路中的电流=L+=6V6+6=0.5A 灯泡消耗的电功率为 L=2L=(0.5A)2 6=1.5W 故 D 正确。故选 BD。16、答案：50 0.5 10 醉驾 解析：（1）1由乙图可知，气体中酒精含量为 0mg/100mL 时，气敏电阻的阻值R1=50。（2）2由甲图可知，气敏电阻与滑动变阻器串联，电压表测气敏电阻的电压，电流表测电路的电流，电压表示数为U1=5V 时，R1消耗的电功率 =121=(5V)250=0.5W（3）3根据串联电路电压的规律，此时R2两端的电压 15 2=1=6V 5V=1V 电路中的电流 2=1=11=5V50=0.1A 由欧姆定律，R2接入电路中的阻值 2=22=1V0.1A=10（4）4某次检测中，电流表示数1=0.4A，根据欧姆定律可得，此时电路的总电阻 总=1=6V0.4A=15 由电阻的串联可得，此时气敏电阻R1的阻值 1=总 2=15 10=5 由图乙可知，当气敏电阻为 5 时，气体中酒精含量大于 80mg/100mL，所以此驾驶员属于醉驾。17、答案：中温 1000W 84%1A 解析：解：（1）由=2知，当电压一定时，电阻越小，电功率越大。故电热足浴器中开关 S0闭合、S 接 1 时，此时电路R1、R2串联；开关 S0闭合、S 接 2 时，此时电路只有R1；开关 S0闭合、S 接 3 时，此时电路中只有R2。因为R1R2，再由串联电路的电阻特点可知，当开关 S0闭合、S 接 1 时，为低温档；开关 S0闭合、S 接 2 时，为中温档；开关 S0闭合、S 接 3 时，为高温档。（2）用高温挡加热 3min 消耗的电能 =150r3000r(kW h)1kW h=0.05kW h=1.8 105J 高温挡的额定功率 16 高=0.05kW h3min=0.05kW h360h=1kW=1000W 高温挡加热 3min，水吸收的热量 Q吸=c水m(t-t0)=4.2103J/(kg)4kg(34-25)=1.512105J 足浴器高温挡的加热效率 =吸 100%=1.512 105J1.8 105J 100%=84%（3）由=2可得，R2的阻值 2=2高=(220V)21000W=48.4 当电热足浴器中开关 S0闭合、S 接 1 时，处于低温挡；由串联电路的电阻规律可得，足浴器低温挡正常工作时电路中的电流 低=1+2=220V171.6+48.4=1A 答：（1）电热足浴器中开关 S0闭合、S 接 2 时，电热足浴器处于中温档位工作；（2）该足浴器高温挡的额定功率 1000W 和加热效率 84%；（3）求该足浴器低温挡正常工作时电路中的电流为 1A。18、答案：并联 三脚 电 大于 加热 2:7 解析：（1）1家庭电路中各用电器应独立工作、互不影响，故电饭锅与电灯、电视机的连接方式是并联。2为了用电安全，应使用三脚插头。万一用电器的外壳和电源火线之间的绝缘损坏，使外壳带电，电流就会流入大地，不致于对人造成伤害。17 （2）3电流做功的过程就是电能转化为其它形式能的过程，电饭锅在煮饭过程中将电能转化为内能。4一标准大气压下水的沸点是 100，气压增大，沸点升高。电饭锅内气体被密封，随着电饭锅内部气体压强变大，温度升高，此时水的沸点大于 100。（3）5某电饭锅的简化电路如图所示，当开关 S 闭合时，R2短路，电路为R1的简单电路，S 断开时，两电阻串联，根据串联电阻的规律，开关闭合时电路的电阻较小，根据=2，电路的功率较大，电饭锅处于加热状态。6两电阻串联时为保温状态，由=2可知，电压不变时，电功率与电阻成反比，已知该电饭锅加热与保温功率之比为 9:2，结合串联电阻的规律有 1+21=92 即 21=72 故 R1:R2=2:7
