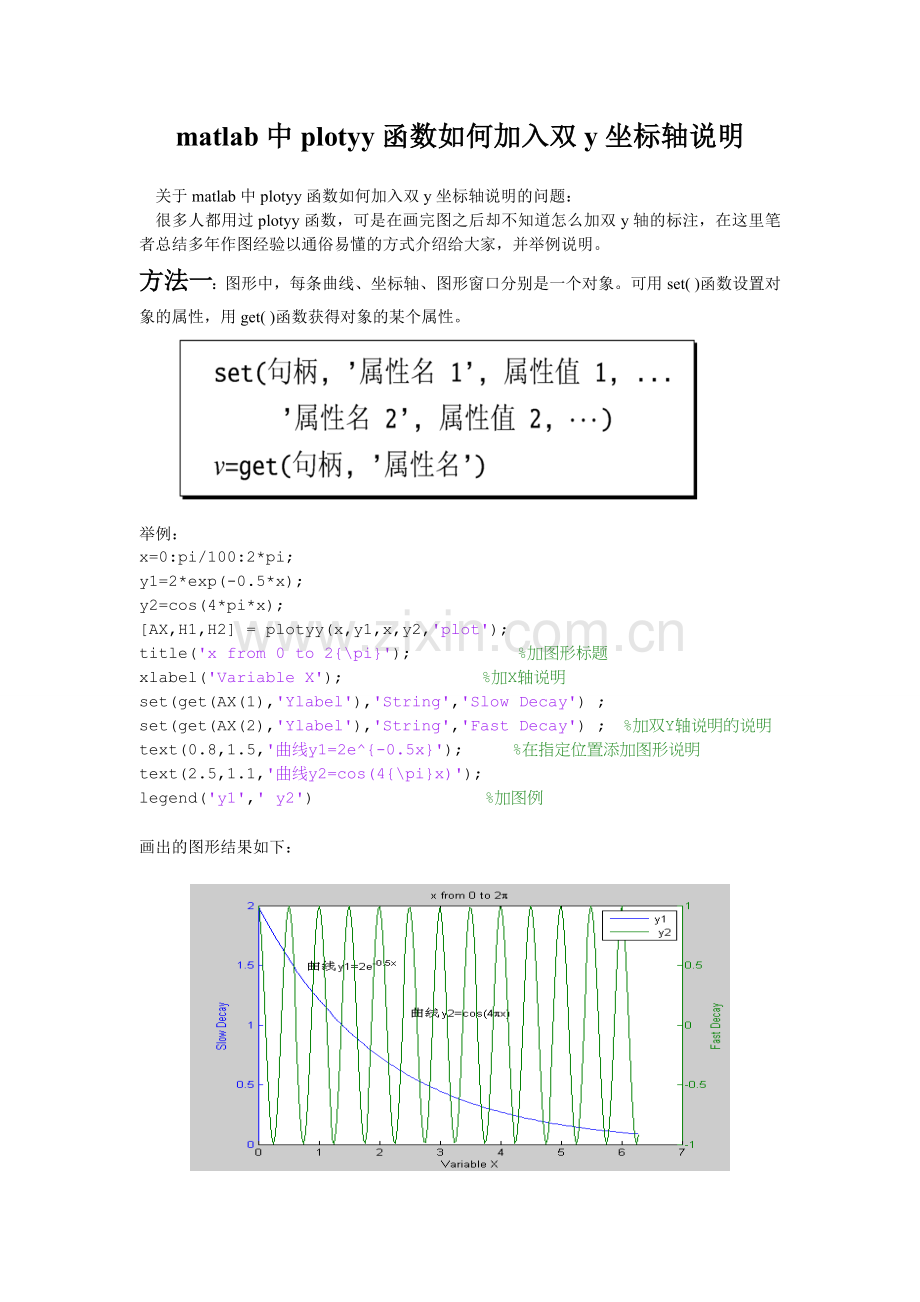

matlab中plotyy函数如何加入双y坐标轴说明

关于matlab中plotyy函数如何加入双y坐标轴说明的问题：
很多人都用过plotyy函数，可是在画完图之后却不知道怎么加双y轴的标注，在这里笔者总结多年作图经验以通俗易懂的方式介绍给大家，并举例说明。
方法一：图形中，每条曲线、坐标轴、图形窗口分别是一个对象。可用set( )函数设置对象的属性，用get( )函数获得对象的某个属性。

举例：
x=0:pi/100:2*pi;
y1=2*exp(-0.5*x);
y2=cos(4*pi*x);
[AX,H1,H2] = plotyy(x,y1,x,y2,'plot');
title('x from 0 to 2{\pi}'); %加图形标题
xlabel('Variable X'); %加X轴说明
set(get(AX(1),'Ylabel'),'String','Slow Decay') ;
set(get(AX(2),'Ylabel'),'String','Fast Decay') ; %加双Y轴说明的说明
text(0.8,1.5,'曲线y1=2e^{-0.5x}'); %在指定位置添加图形说明
text(2.5,1.1,'曲线y2=cos(4{\pi}x)');
legend('y1',' y2') %加图例

画出的图形结果如下：

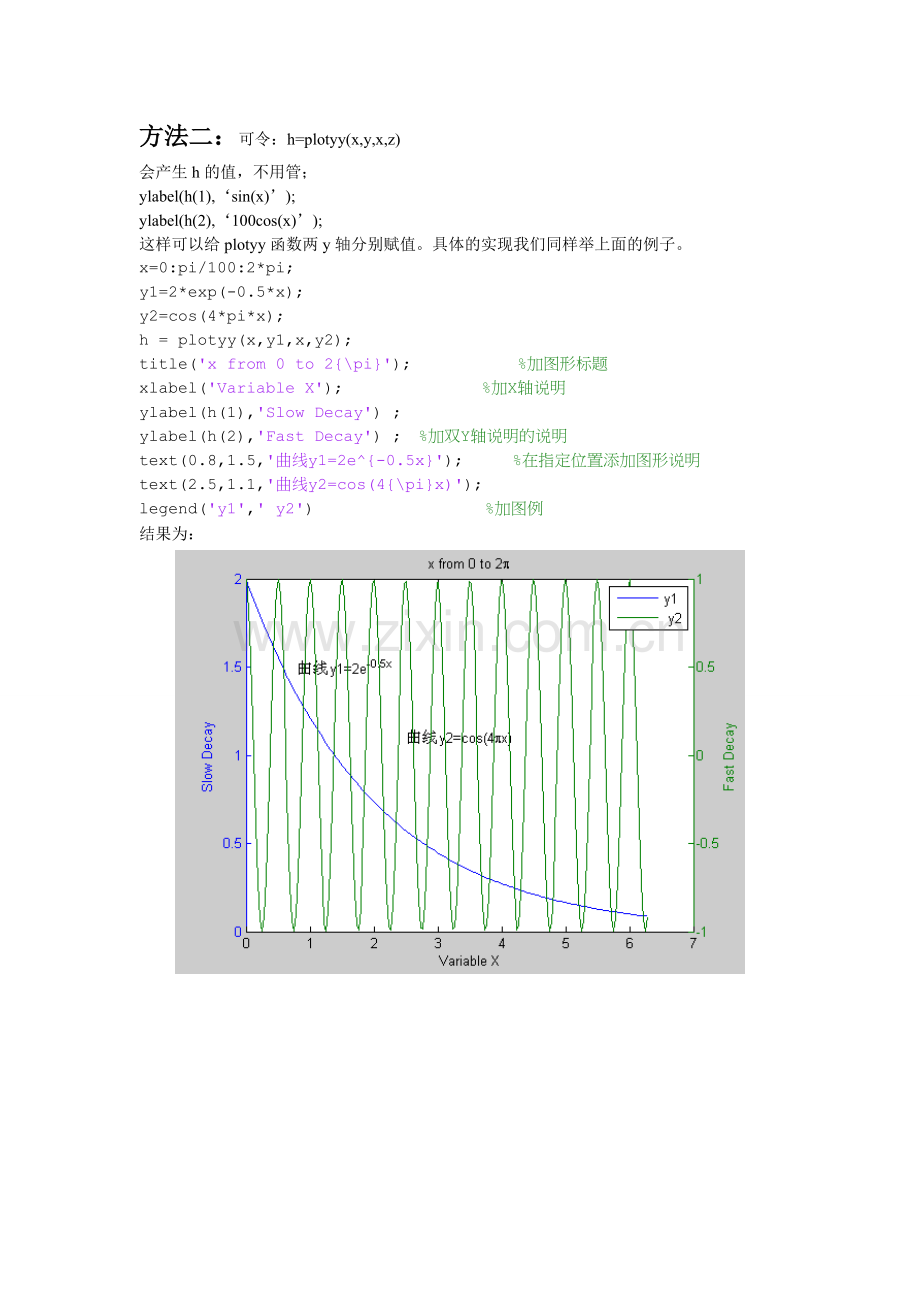

方法二：可令：h=plotyy(x,y,x,z)
会产生h的值，不用管；
ylabel(h(1),‘sin(x)’);
ylabel(h(2),‘100cos(x)’);
这样可以给plotyy函数两y轴分别赋值。具体的实现我们同样举上面的例子。
x=0:pi/100:2*pi;
y1=2*exp(-0.5*x);
y2=cos(4*pi*x);
h = plotyy(x,y1,x,y2);
title('x from 0 to 2{\pi}'); %加图形标题
xlabel('Variable X'); %加X轴说明
ylabel(h(1),'Slow Decay') ;
ylabel(h(2),'Fast Decay') ; %加双Y轴说明的说明
text(0.8,1.5,'曲线y1=2e^{-0.5x}'); %在指定位置添加图形说明
text(2.5,1.1,'曲线y2=cos(4{\pi}x)');
legend('y1',' y2') %加图例
结果为：
