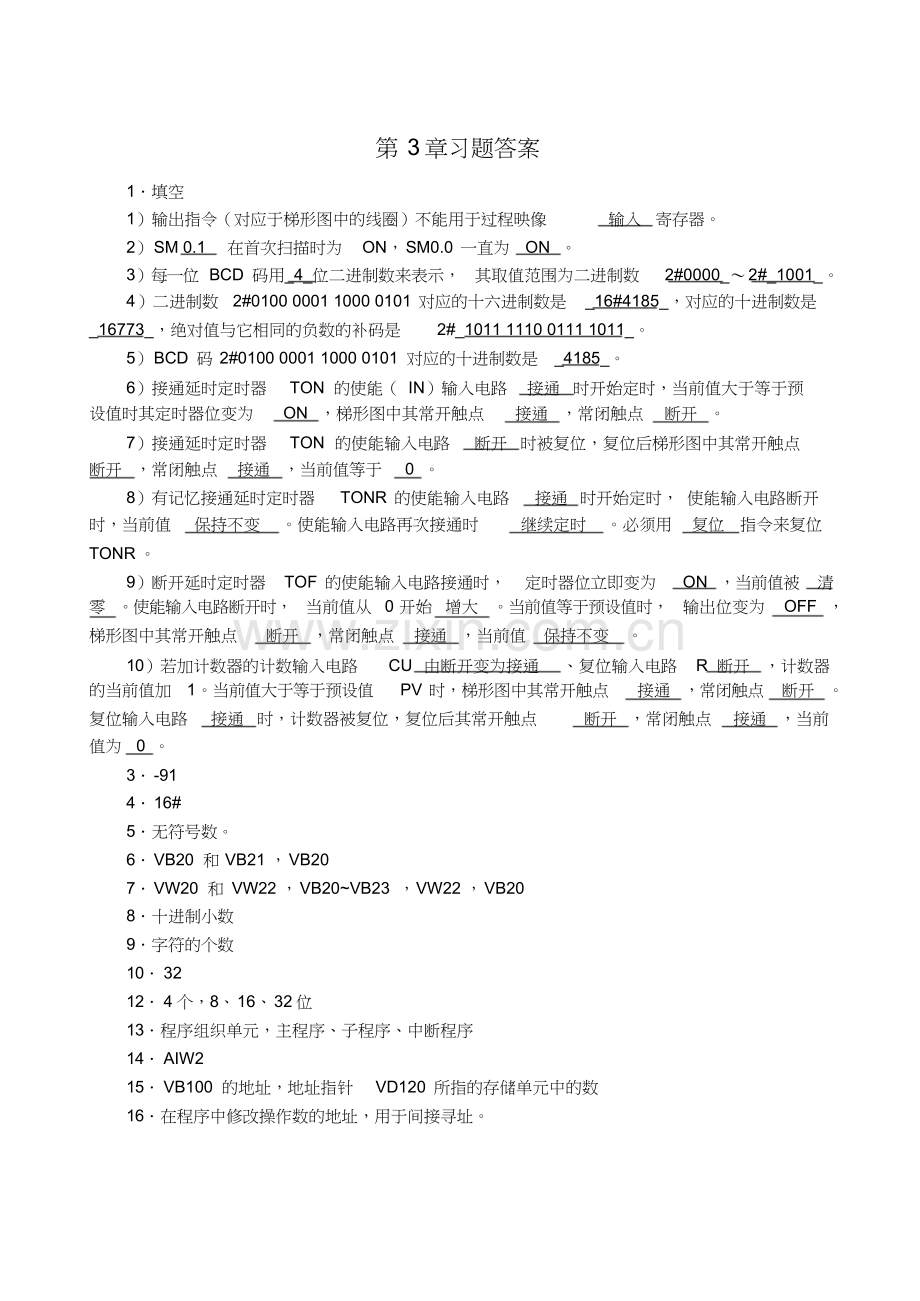

第 3 章习题答案
1．填空
1）输出指令（对应于梯形图中的线圈）不能用于过程映像 输入 寄存器。
2）SM 0.1 在首次扫描时为 ON，SM0.0 一直为 ON 。
3）每一位 BCD 码用_4_位二进制数来表示， 其取值范围为二进制数 2#0000_～2#_1001_。
4）二进制数 2#0100 0001 1000 0101 对应的十六进制数是 _16#4185_，对应的十进制数是
_16773_，绝对值与它相同的负数的补码是 2#_1011 1110 0111 1011_。
5）BCD 码 2#0100 0001 1000 0101 对应的十进制数是 _4185_。
6）接通延时定时器 TON 的使能（ IN）输入电路 接通 时开始定时，当前值大于等于预
设值时其定时器位变为 ON ，梯形图中其常开触点 接通 ，常闭触点 断开 。
7）接通延时定时器 TON 的使能输入电路 断开 时被复位，复位后梯形图中其常开触点
断开 ，常闭触点 接通 ，当前值等于 0 。
8）有记忆接通延时定时器 TONR 的使能输入电路 接通 时开始定时， 使能输入电路断开
时，当前值 保持不变 。使能输入电路再次接通时 继续定时 。必须用 复位 指令来复位
TONR 。
9）断开延时定时器 TOF 的使能输入电路接通时， 定时器位立即变为 ON ，当前值被 清
零 。使能输入电路断开时， 当前值从 0 开始 增大 。当前值等于预设值时， 输出位变为 OFF ，
梯形图中其常开触点 断开 ，常闭触点 接通 ，当前值 保持不变 。
10）若加计数器的计数输入电路 CU 由断开变为接通 、复位输入电路 R 断开 ，计数器
的当前值加 1。当前值大于等于预设值 PV 时，梯形图中其常开触点 接通 ，常闭触点 断开 。
复位输入电路 接通 时，计数器被复位，复位后其常开触点 断开 ，常闭触点 接通 ，当前
值为 0 。
3．-91
4．16#
5．无符号数。
6．VB20 和 VB21 ，VB20
7．VW20 和 VW22 ，VB20~VB23 ，VW22 ，VB20
8．十进制小数
9．字符的个数
10．32
12．4 个，8、16、32 位
13．程序组织单元，主程序、子程序、中断程序
14．AIW2
15．VB100 的地址，地址指针 VD120 所指的存储单元中的数
16．在程序中修改操作数的地址，用于间接寻址。
...

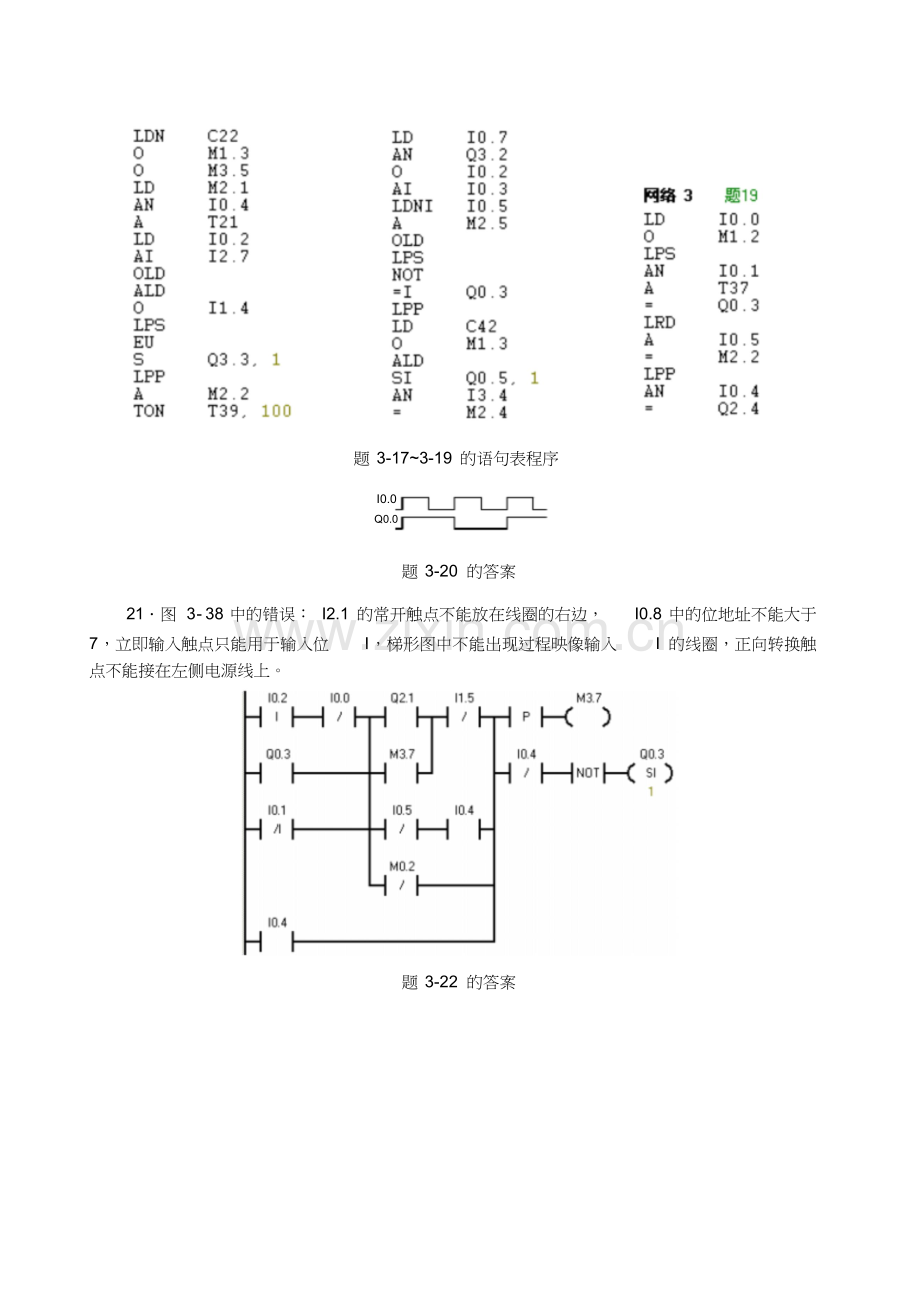

题 3-17~3-19 的语句表程序
I0.0
Q0.0
题 3-20 的答案
21．图 3- 38 中的错误： I2.1 的常开触点不能放在线圈的右边， I0.8 中的位地址不能大于
7，立即输入触点只能用于输入位 I，梯形图中不能出现过程映像输入 I 的线圈，正向转换触
点不能接在左侧电源线上。
题 3-22 的答案
题 3-23 的答案
题 3-24 的答案
题 3-25 的答案
题 3-27 的答案
第 4 章习题答案
1．填空
1）如果方框指令的 EN 输入端有能流且执行时无错误，则 ENO 输出端 有能流输出 。
2）字符串比较指令的比较条件只有 == 和 <> 。
3）主程序调用的子程序最多嵌套 _8_层，中断程序调用的子程序 _不能_嵌套。
4）VB0 的值为 2#1011 0110，循环右移 2 位然后左移 4 位为 2# 1101 0000 。
5）读取实时时钟指令 TODR 读取的日期和时间的数制为 BCD 码 。
6）执行“ JMP 2”指令的条件 满足 时，将不执行该指令和 LBL 2 指令之间的指令。
7）主程序和中断程序的变量表中只有 临时 变量。
8）S7-200 SMART 有 6 个高速计数器，可以设置 13 种不同的工作模式。
9）HSC0 的模式 3 的时钟脉冲为 I0.0，用 I0.1 控制方向。
2．在 MW4 小于等于 1247 时，令 M0.1 为 ON 并保持，反之将 M0.1 复位为 OFF。
LDW<= MW4, 1247
S M0.1, 1
LDW> MW4, 1247
R M0.1, 1
3．编写程序，在 I0.0 的上升沿将 VW10 ～VW58 清零。
LD I0.0
EU
FILL 0, VW10, 25
5．编写程序，将 VW0 中以 0.01Hz 为单位的 0～99.99Hz 的整数格式的频率值，转换为
4 位 BCD 码，送给 QW0，通过 4 片译码芯片和七段显示器显示频率值（见图 3-6）。
LD SM0.0
MOVW VW0, QW0
IBCD QW0
6．用 I0.0 控制接在 QB0 上的 8 个彩灯是否移位， 每 1s 移 1 位。用 I0.1 控制左移或右移，
首次扫描时将彩灯的初始值设置为十六进制数 16#0E（仅 Q0.1～Q0.3 为 ON），设计出梯形图
程序。
7．用 I1.0 控制接在 QB0 上的 8 个彩灯是否移位，每 1s 移 1 位。用 IB0 设置彩灯的初始
值，在 I1.1 的上升沿将 IB0 的值传送到 QB0，设计出梯形图程序。
8．用实时时钟指令设计控制路灯的程序， 20:00 时开灯， 06:00 时关灯。
LD SM0.0
TODR VB0 // 读实时钟，小时值在 VB3
LDB>= VB3, 16#20 // 20 点～0 点（日期、时间值用 BCD 码表示）
OB< VB3, 16#06 // 0 点～6 点
= Q0.0 // 点亮路灯
9．用实时时钟指令设计控制路灯的程序，在 5 月 1 日～10 月 31 日的 20:00 开灯， 06:00
关灯；在 11 月 1 日～下一年 4 月 30 号的 19:00 开灯， 7:00 关灯。
LD SM0.0
TODR VB0 // 读实时钟，小时值在 VB3 ，月日在 VW1
LDW>= VW1, 16#1031
OW< VW1, 16#0501
= M0.0 //冬季 ON
LDB>= VB3, 16#20 // 20 点～6 点开灯
OB< VB3, 16#06
AN M0.0 //夏季
LDB>= VB3, 16#19 // 19 点～7 点开灯
OB< VB3, 16#07
A M0.0 //冬季
OLD
= Q0.1
10．半径（ <10000 的整数）在 VW10 中，取圆周率为 3.1416。编写程序，用浮点数运算
指令计算圆周长，运算结果四舍五入转换为整数后，存放在 VW20 中。
LD SM0.0
ITD VW10, AC1 // 整数转换为双整数
DTR AC1, AC1 // 双整数转换为实数
*R 3.1416, AC1 // 乘以 3.1416
ROUND AC1, AC1 // 乘积四舍五入转换为双整数
MOVW AC1, VW20 // 低 16 位送 VW20
第 11 题 编写语句表程序，实现运算 VW2 –VW4 = VW6 。
LD I0.2
MOVW VW2, VW6
-I VW4, VW6
12．AIW2 中 A/D 转换得到的数值 0～32000 正比于温度值 0～1200 C。在 I0.0 的上升沿，
将 AIW2 的值转换为对应的温度值存放在 VW10 中，设计出梯形图程序。
公式: T = 1200*N/32000
LD I0.3
MOVW AIW2, AC0
AENO
MUL 1200, AC0
AENO
/D 27648, AC0
AENO
MOVW AC0, VW10
13．以 0.1 度为单位的整数格式的角度值在 VW0 中，在 I0.0 的上升沿，求出该角度的正
弦值，运算结果转换为以
6
10 为单位的双整数，存放在 VD2 中，设计出程序。
LD I0.0
EU
LPS
ITD VW0, AC0
AENO
DTR AC0, AC0
AENO
/R 10.0, AC0
LRD
*R 0.01745329, AC0
AENO
SIN AC0, AC0
LPP
*R 1000000.0, AC0
AENO
ROUND AC0, VD2
16．编写程序，用字节逻辑运算指令，将 VB0 的高 4 位置为 2#1001，低 4 位不变。
LD V0.4
MOVB VB0, LB0
AENO
ANDB 16#0F, LB0
AENO
MOVB LB0, VB0
ORB 16#90, VB0
17．编写程序，前后两个扫描周期 VW4 的值不变将 M0.2 复位，反之将 M0.2 置位。
LD I0.4
MOVW VW4, AC0
AENO
XORW VW6, AC0
AENO
LPS
AW= AC0, 0
R M0.2, 1
LRD
AW<> AC0, 0
S M0.2, 1
LPP
MOVW VW4, VW6
18．设计循环程序，求 VD20 开始连续存放的 5 个浮点数的平均值。
19．在 I0.0 的上升沿，用循环程序求 VW100 ～VW108 的累加和。为了防止溢出，将被
累加的整数转换为双整数后再累加。用 VD10 保存累加和。
20．编写程序，求出 VW10 ～VW28 中最大的数，存放在 VW30 中。
21．用子程序调用编写图 5- 3 中两条运输带的控制程序， 分别设置自动程序和手动程序，
用 I0.4 作自动 /手动切换开关。手动时用 I0.0 和 I0.1 对应的按钮分别点动控制两条运输带。
主程序 自动程序 手动程序
22．设计程序，用子程序求圆的面积，输入参数为直径（小于 32767 的整数），输出量为
圆的面积 （双整数）。在 I0.0 的上升沿调用该子程序， 直径为 10000mm，运算结果存放在 VD10
中。
主程序 子程序
23．用定时中断，每 1s 将 VW8 的值加 1，在 I0.0 的上升沿禁止该定时中断，在 I0.2 的
上升沿重新启用该定时中断。设计出主程序和中断子程序。
主程序 定时中断程序
24．第一次扫描时将 VB0 清零，用定时中断 0，每 100ms 将 VB0 加 1，VB0 等于 100 时
关闭定时中断，并将 Q0.0 立即置 1。设计出主程序和中断子程序。
主程序 定时中断程序
第 5 章习题答案
SM0.1
M0.0
I0.2
I0.0 T3 7 Q 0.0 I0.0 T3 7 Q 0.0
M0.1 Q 0.0 Q 0.1
Q 0.0
IN
T3 7
TO N
Q 0.0
I0.0
M0.2 Q 0.0 Q 0.2
I0.1 T3 7 Q 0.1
T3 7
4 0
I0.1
PT
Q 0.1
1 00ms
Q 0.1
IN
T3 7
TO N
I0.1
M0.3 Q 0.2
Q 0.1
I0.3
70 PT 1 00 ms
题 3 的答案 题 4 的答案 题 5 的答案
SM0.1
初始化脉冲
M0.0
起动 I0.0
. .
I0.4 I0.3
M0.1 S Q 0.0 T3 7
夹紧
SM0.1
2 s
T37
M0.0
Q0.1
M0.2
工件右行
SM0.1
I0.1 右限位 起动 I0.0
.
I0.1
M0.0
M0.3 Q 0.3 M0.1 Q 0.0 Q 0.2
冲头下行 快进
.
I0.3 I0.0
I0.2 下限位
I0.2 中限位
M0.1 Q 0.0 Q0.0 M0.4 Q 0.4 M0.2
冲头上行 工进
I0.1
I0.3 上限位 I0.3
右限位
M0.2 Q 0.1 暂停5s M0.5 Q 0.2 M0.3 T3 7
工件左行
I0.4
.
左限位
I0.2
T37
M0.3 Q 0.0
M0.6 R Q 0.0 T3 8 M0.4 Q 0.1 Q 0.2
松开 快退
2s
T38 I0.1
已松开 I0.0
左限位
题 6 的答案 题 7 的答案 题 9 的答案
题 8 的答案：初始步应为双线框；最上面的转换旁边没有转换条件；步 M0.2 和 M0.0 之
间无转换；转换 I0.0 与最上面的转换之间没有步，最上面的水平有向连线应放在最上面的转
换之下。输入 I0.5 不能作为动作；一般用输入、定时器和计数器的触点和它们的逻辑组合作
转换条件，不用输出位（ Q）作转换条件；步 M0.3 的后面没有转换和步，系统运行到步 M0.3
时会“死机” 。
SM0.1 SM0.1
M0.0 Q 0.0 M0.0
I0.0 I0.0
. I0.2
M0.1 Q 0.0 T3 7 4 s M0.1 Q 0.0
T3 7 I0.1
M0.2 Q 0.1 T3 8 6 s M0.2 Q 0.0 T3 7
T3 8 T3 7
5s
M0.3 Q 0.1 Q 0.2 T3 9 M0.3 Q 0.1
T3 9 I0.2
题 10 的答案 题 11 的答案
题 12 的答案
