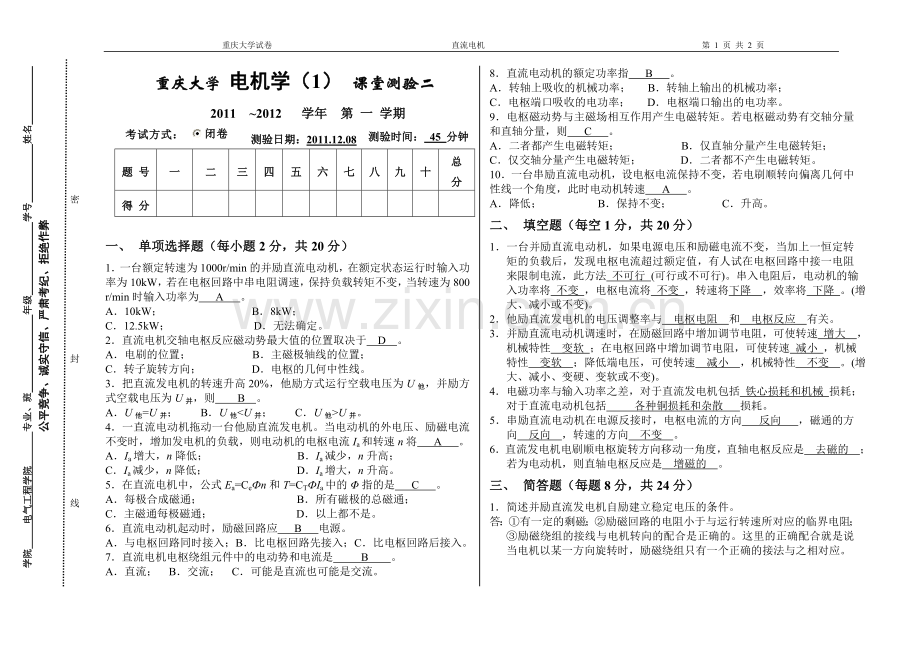

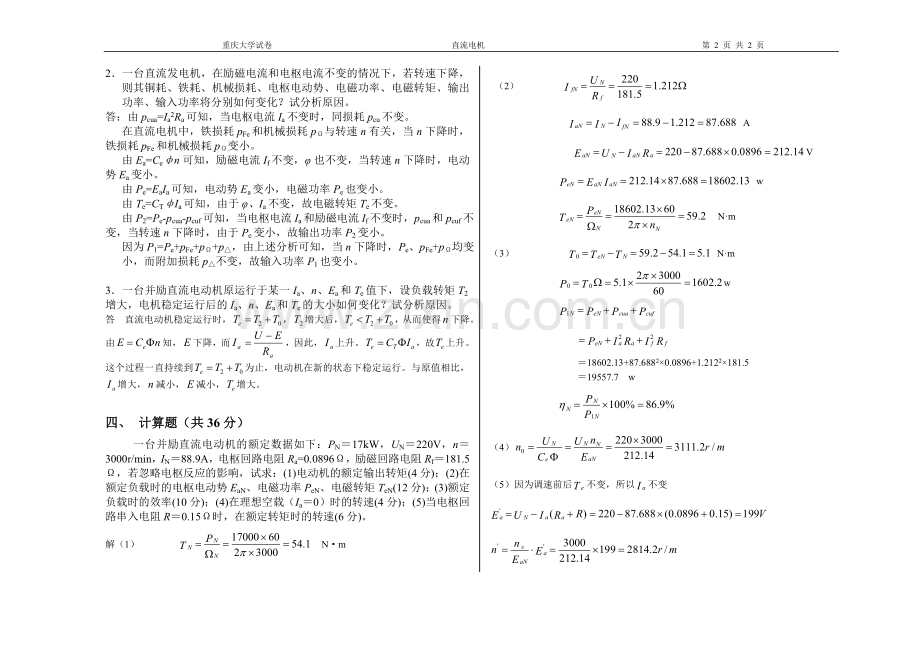

重庆大学试卷 直流电机 第 2 页 共 2 页 学院 电气工程学院 专业、班 年级 学号 姓名 公平竞争、诚实守信、严肃考纪、拒绝作弊封线密重庆大学 电机学（1） 课堂测验二2011 2012 学年 第 一 学期测验日期：2011.12.08测验时间： 45 分钟题 号一二三四五六七八九十总 分得 分一、 单项选择题（每小题2分，共20分）1一台额定转速为1000r/min的并励直流电动机，在额定状态运行时输入功率为10kW，若在电枢回路中串电阻调速，保持负载转矩不变，当转速为800 r/min时输入功率为 A 。A10kW； B8kW；C12.5kW； D无法确定。2直流电机交轴电枢反应磁动势最大值的位置取决于 D 。A电刷的位置； B主磁极轴线的位置；C转子旋转方向； D电枢的几何中性线。3把直流发电机的转速升高20%，他励方式运行空载电压为U他，并励方式空载电压为U并，则 B 。AU他=U并； BU他U并。4一直流电动机拖动一台他励直流发电机。当电动机的外电压、励磁电流不变时，增加发电机的负载，则电动机的电枢电流Ia和转速n将 A 。AIa增大，n降低； BIa减少，n升高；CIa减少，n降低； DIa增大，n升高。5在直流电机中，公式Ea=Cen和T=CTIa中的指的是 C 。A每极合成磁通； B所有磁极的总磁通；C主磁通每极磁通； D以上都不是。6直流电动机起动时，励磁回路应 B 电源。A与电枢回路同时接入；B比电枢回路先接入；C比电枢回路后接入。7直流电机电枢绕组元件中的电动势和电流是 B 。A直流； B交流； C可能是直流也可能是交流。 8直流电动机的额定功率指 B 。A转轴上吸收的机械功率； B转轴上输出的机械功率；C电枢端口吸收的电功率； D电枢端口输出的电功率。9电枢磁动势与主磁场相互作用产生电磁转矩。若电枢磁动势有交轴分量和直轴分量，则 C 。A二者都产生电磁转矩； B仅直轴分量产生电磁转矩； C仅交轴分量产生电磁转矩； D二者都不产生电磁转矩。10一台串励直流电动机，设电枢电流保持不变，若电刷顺转向偏离几何中性线一个角度，此时电动机转速 A 。A降低； B保持不变； C升高。二、 填空题（每空1分，共20分）1一台并励直流电动机，如果电源电压和励磁电流不变，当加上一恒定转矩的负载后，发现电枢电流超过额定值，有人试在电枢回路中接一电阻来限制电流，此方法 不可行 (可行或不可行)。串入电阻后，电动机的输入功率将 不变 ，电枢电流将 不变 ，转速将下降 ，效率将 下降 。(增大、减小或不变)。2他励直流发电机的电压调整率与 电枢电阻 和 电枢反应 有关。3并励直流电动机调速时，在励磁回路中增加调节电阻，可使转速 增大 ，机械特性 变软 ；在电枢回路中增加调节电阻，可使转速 减小 ，机械特性 变软 ；降低端电压，可使转速 减小 ，机械特性 不变 。(增大、减小、变硬、变软或不变)。4电磁功率与输入功率之差，对于直流发电机包括 铁心损耗和机械 损耗；对于直流电动机包括 各种铜损耗和杂散 损耗。5串励直流电动机在电源反接时，电枢电流的方向 反向 ，磁通的方向 反向 ，转速的方向 不变 。6直流发电机电刷顺电枢旋转方向移动一角度，直轴电枢反应是 去磁的 ；若为电动机，则直轴电枢反应是 增磁的 。三、 简答题（每题8分，共24分）1简述并励直流发电机自励建立稳定电压的条件。答：有一定的剩磁；励磁回路的电阻小于与运行转速所对应的临界电阻；励磁绕组的接线与电机转向的配合是正确的。这里的正确配合就是说当电机以某一方向旋转时，励磁绕组只有一个正确的接法与之相对应。2一台直流发电机，在励磁电流和电枢电流不变的情况下，若转速下降，则其铜耗、铁耗、机械损耗、电枢电动势、电磁功率、电磁转矩、输出功率、输入功率将分别如何变化？试分析原因。答：由pcua=Ia2Ra可知，当电枢电流Ia不变时，同损耗pcu不变。 在直流电机中，铁损耗pFe和机械损耗p与转速n有关，当n下降时，铁损耗pFe和机械损耗p变小。 由Ea=Cen可知，励磁电流If不变，也不变，当转速n下降时，电动势Ea变小。 由Pe=EaIa可知，电动势Ea变小，电磁功率Pe也变小。 由Te=CTIa可知，由于、Ia不变，故电磁转矩Te不变。 由P2=Pe-pcua-pcuf可知，当电枢电流Ia和励磁电流If不变时，pcua和pcuf不变，当转速n下降时，由于Pe变小，故输出功率P2变小。 因为P1=Pe+pFe+p+p，由上述分析可知，当n下降时，Pe、pFe+p均变小，而附加损耗p不变，故输入功率P1也变小。3一台并励直流电动机原运行于某一Ia、n、Ea和Te值下，设负载转矩T2增大，电机稳定运行后的Ia、n、Ea和Te的大小如何变化？试分析原因。答 直流电动机稳定运行时，增大后，从而使得下降。由知，下降，而，因此，上升。，故上升。这个过程一直持续到为止，电动机在新的状态下稳定运行。与原值相比，增大，减小，减小，增大。四、 计算题（共36分）一台并励直流电动机的额定数据如下：PN17kW，UN220V，n3000r/min，IN88.9A，电枢回路电阻Ra=0.0896，励磁回路电阻Rf181.5，若忽略电枢反应的影响，试求：(1)电动机的额定输出转矩(4分)；(2)在额定负载时的电枢电动势EaN、电磁功率PeN、电磁转矩TeN(12分)；(3)额定负载时的效率(10分)；(4)在理想空载（Ia0）时的转速(4分)；(5)当电枢回路串入电阻R0.15时，在额定转矩时的转速(6分)。解（1） Nm （2） A V w Nm（3） Nmw 18602.13+87.68820.0896+1.2122181.5 19557.7 w（4）（5）因为调速前后不变，所以不变
