《工 程 制 图 基 础》教 案
本次课题目
第十章、装配图
第 课
（2）学时
本次课教学目的、要求
培养绘制和阅读常见机器或部件的基本能力。
要求：
1、了解装配图的作用与内容；
2、掌握装配图的常用表达方法和了解装配图的视图选择；
3、初步掌握阅读和绘制装配图的方法，以读图为主。
4、初步了解常见的装配结构。
5、了解装配图的尺寸
本次课重点和难点
重点： 装配图的常用表达方法
难点： 读装配图
本次课教学内容要点
第一节 装配图的内容：一张完整的装配图必须具备一组表达结构形状的视图，必要的尺寸、技术要求和编号、明细表、标题栏等内容。
第二节 装配图的视图表达：画装配图时必须掌握特殊画法，同时运用装配图的各种表达方法，在画图时首先要恰当地选择视图（包括主视图和其它视图的选择），并确定图幅基准线，然后绘制主体结构、次要结构及细节，经检查校核后，加深全图。
第三节 装配图的尺寸标注。
第四节 零件编号，明细表。
第五节 读装配图的方法
备注
（提问、讨论）

1、 装配图的作用是什么？
2、 讨论齿轮油泵的拆装顺序？

学习
方法
1、 本章主要学习画装配图的方法，看装配图。
2、 画装配图时，必须遵照画装配图的四条规定画法，运用装配图各种表达方法，恰当的选择一组视图，通过多看成熟的表达方法，提高装配图表达的完整程度。

本次课程总结

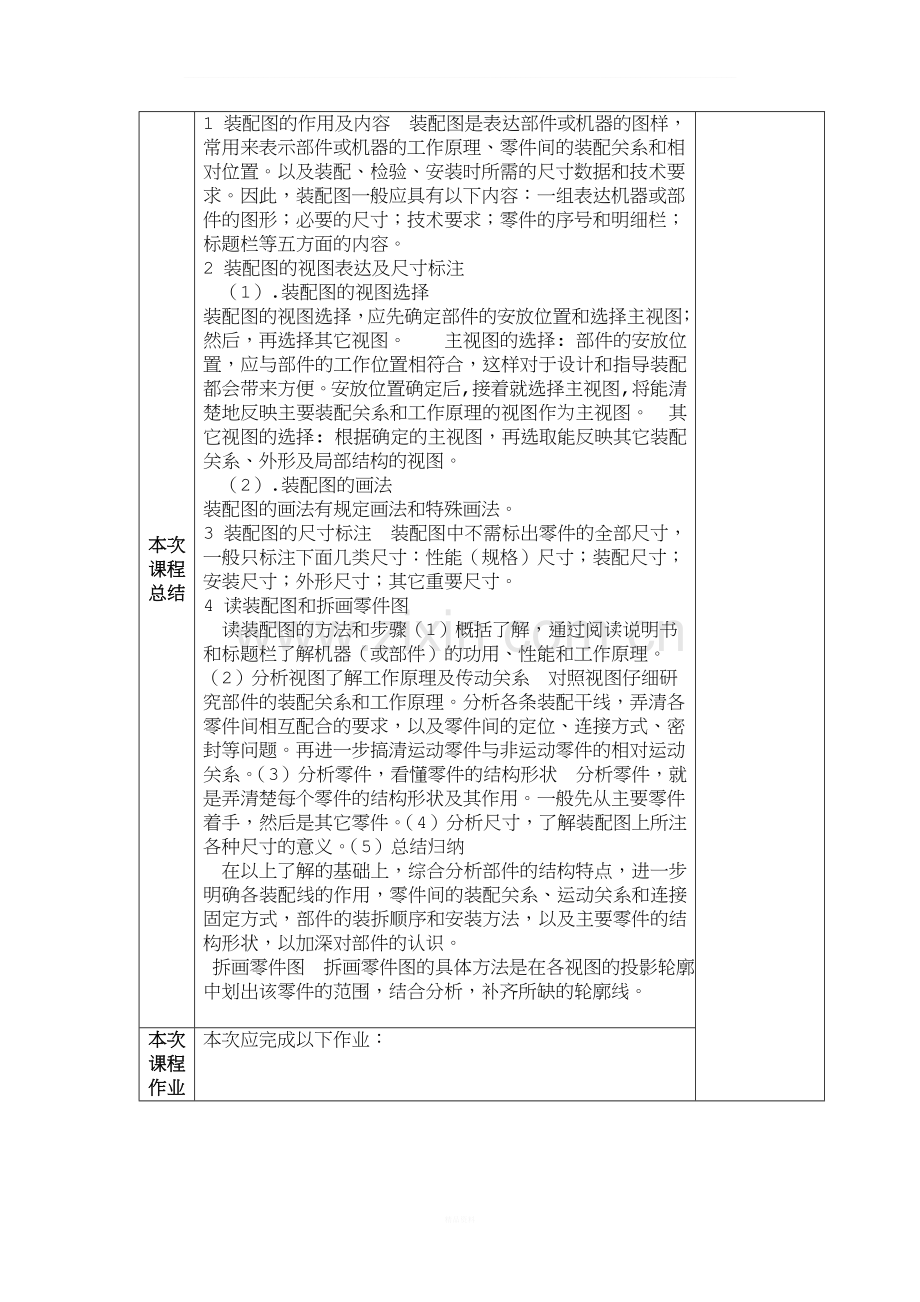

1 装配图的作用及内容
装配图是表达部件或机器的图样，常用来表示部件或机器的工作原理、零件间的装配关系和相对位置。以及装配、检验、安装时所需的尺寸数据和技术要求。因此，装配图一般应具有以下内容：一组表达机器或部件的图形；必要的尺寸；技术要求；零件的序号和明细栏；标题栏等五方面的内容。

2 装配图的视图表达及尺寸标注
（1）.装配图的视图选择
装配图的视图选择，应先确定部件的安放位置和选择主视图；然后，再选择其它视图。
主视图的选择: 部件的安放位置，应与部件的工作位置相符合，这样对于设计和指导装配都会带来方便。安放位置确定后,接着就选择主视图,将能清楚地反映主要装配关系和工作原理的视图作为主视图。
其它视图的选择: 根据确定的主视图，再选取能反映其它装配关系、外形及局部结构的视图。
（2）.装配图的画法
装配图的画法有规定画法和特殊画法。
3 装配图的尺寸标注
装配图中不需标出零件的全部尺寸，一般只标注下面几类尺寸：性能（规格）尺寸；装配尺寸；安装尺寸；外形尺寸；其它重要尺寸。

4 读装配图和拆画零件图
读装配图的方法和步骤
（1）概括了解，通过阅读说明书和标题栏了解机器（或部件）的功用、性能和工作原理。
（2）分析视图了解工作原理及传动关系
对照视图仔细研究部件的装配关系和工作原理。分析各条装配干线，弄清各零件间相互配合的要求，以及零件间的定位、连接方式、密封等问题。再进一步搞清运动零件与非运动零件的相对运动关系。
（3）分析零件，看懂零件的结构形状
分析零件，就是弄清楚每个零件的结构形状及其作用。一般先从主要零件着手，然后是其它零件。
（4）分析尺寸，了解装配图上所注各种尺寸的意义。
（5）总结归纳
在以上了解的基础上，综合分析部件的结构特点，进一步明确各装配线的作用，零件间的装配关系、运动关系和连接固定方式，部件的装拆顺序和安装方法，以及主要零件的结构形状，以加深对部件的认识。

拆画零件图
拆画零件图的具体方法是在各视图的投影轮廓中划出该零件的范围，结合分析，补齐所缺的轮廓线。
本次课程作业
本次应完成以下作业：

下次课预习的内容

全面总复习，准备结课考试
