七孔梅花管通信管道施工方案.doc

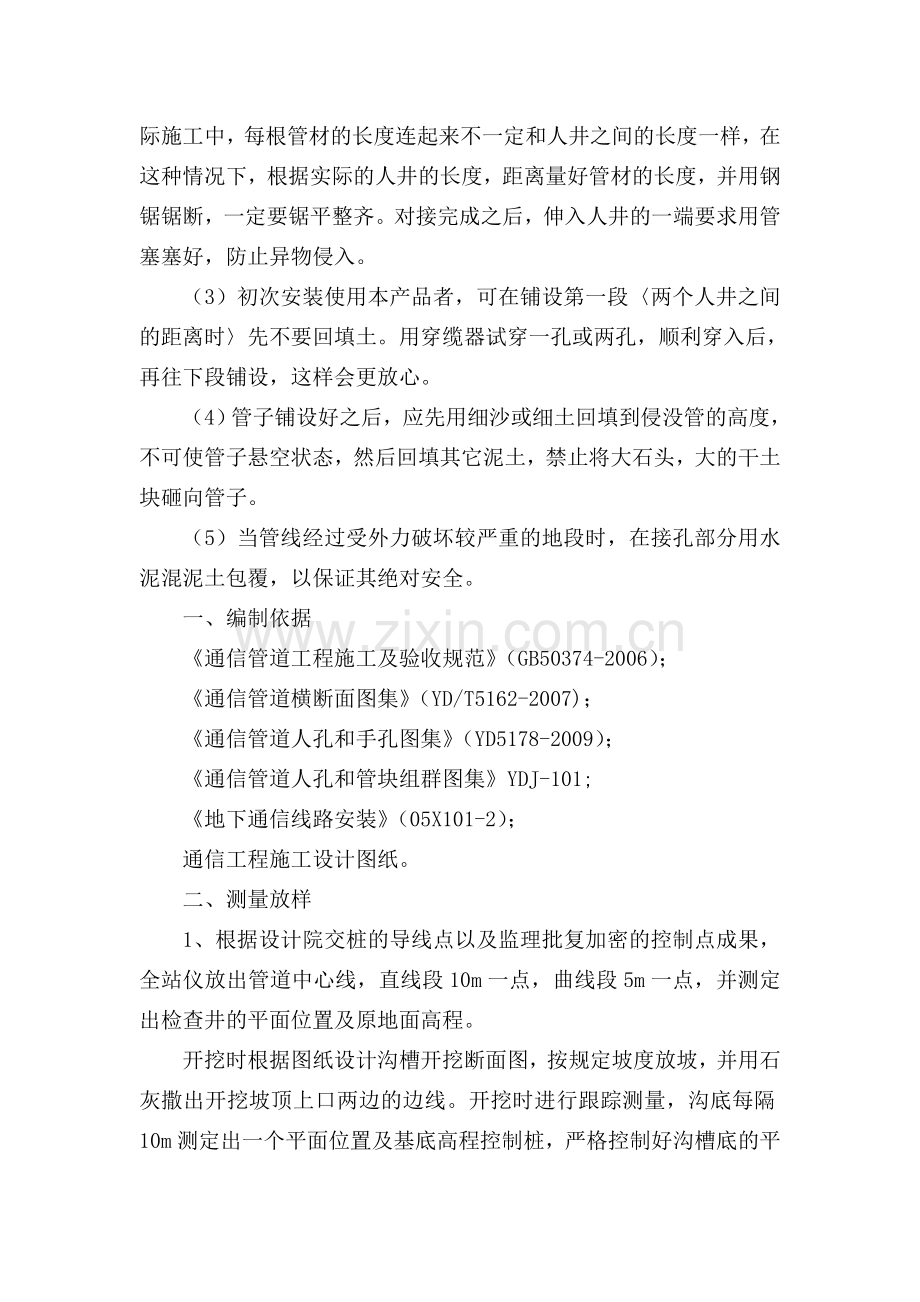

铺设七孔梅花管的注意事项七孔梅花管是以pvc粒子为主要材料加上其他配方经过独特的模具而形成的一种梅花状的通信管材，又称七孔梅花管和蜂窝管，此种管材内壁光滑，直接可穿光缆，可节省工时，其结构合理，使用价值高，寿命长。它主要用于移动、铁通、联通、网通、广电等通信电缆护套管。特点七孔梅花管采用多孔一体结构，刚度好，受力均匀。产品内壁摩擦系数小，穿缆轻快，施工简便易行。具有多个孔位，可预留管孔，提高通信孔位利用率。产品适用温度范围较大（+80-40），在热带及寒冷地区均可使用。接头采用套接结构。毋需任何工具即可完成管子之间连接，便于施工和维护。七孔梅花管使用寿命在埋深条件下大于30年以上。性能指标 管材的色泽均匀一致，颜色为白色，可根据用户要求，也可定制其他颜色。管材光滑平整，色泽均匀，不允许有变形，扭曲等缺陷。内外管壁不允许有裂纹和破损、穿孔。标记应耐久易识别。七孔梅花管铺设的注意事项:（1）管道的埋设地沟应按设计要求和施工操作尽可能平直，如沟底不平可铺上一层细沙。埋管前应清除沟内的硬质物，防止管道变形。开始埋管时，应将多孔管预留10-15CM在人井，以便穿缆。应将管堵塞住露在人井端的子管。埋管时严禁泥沙异物混入管内。（2）多孔七孔梅花管管道连接将管材状定位筋朝上放置，将端部管材外壁清理干净，再将直接一端承口插入，再端面上垫上一块厚木板，用锤头敲打板，使管材承插到位。在直接的另一端承接口处，将另一根管材插入直接并承插到位，如此顺延至下一个人井处。在实际施工中，每根管材的长度连起来不一定和人井之间的长度一样，在这种情况下，根据实际的人井的长度，距离量好管材的长度，并用钢锯锯断，一定要锯平整齐。对接完成之后，伸入人井的一端要求用管塞塞好，防止异物侵入。（3）初次安装使用本产品者，可在铺设第一段两个人井之间的距离时先不要回填土。用穿缆器试穿一孔或两孔，顺利穿入后，再往下段铺设，这样会更放心。（4）管子铺设好之后，应先用细沙或细土回填到侵没管的高度，不可使管子悬空状态，然后回填其它泥土，禁止将大石头，大的干土块砸向管子。（5）当管线经过受外力破坏较严重的地段时，在接孔部分用水泥混泥土包覆，以保证其绝对安全。一、编制依据通信管道工程施工及验收规范（GB50374-2006）；通信管道横断面图集（YD/T5162-2007)；通信管道人孔和手孔图集（YD5178-2009）；通信管道人孔和管块组群图集YDJ-101;地下通信线路安装（05X101-2）；通信工程施工设计图纸。二、测量放样1、根据设计院交桩的导线点以及监理批复加密的控制点成果，全站仪放出管道中心线，直线段10m一点，曲线段5m一点，并测定出检查井的平面位置及原地面高程。开挖时根据图纸设计沟槽开挖断面图，按规定坡度放坡，并用石灰撒出开挖坡顶上口两边的边线。开挖时进行跟踪测量，沟底每隔10m测定出一个平面位置及基底高程控制桩，严格控制好沟槽底的平面位置及高程。测量资料需认真做好记录，测量成果及时上报监理工程师审核批复2、开挖沟槽施工前，由测量工程师做好放样交底工作，经技术主管审查无误后，给现场施工员、施工班长技术交底。让操作工人知道开挖深度，随时检查复核，避免出现超挖或欠挖的情况。3、管道中心线不得大于10，直通型人（手）孔的中心位置不得大于100，管道转角处的人孔中心位置不得大于20。4、通讯管道沟底宽度应符合下列要求： 管道基础宽630mm以下时，其沟底宽度应为基础宽度加300mm(即每侧各加150mm)。 管道基础宽630mm以上时，其沟底宽度应为基础宽度加600mm(即每侧各加300mm)。三、沟槽开挖1、通信管道施工中，遇到不稳定土壤或有腐蚀性土壤时，应及时向监理和甲方反应，待有关单位提出处理意见后方可施工。2、管沟开挖时，与其他管线的间隔距离应符合设计要求，同时注意原有管线的安全。3、沟深及人手孔坑超过超过3米时，采用设置倒土平台（宽400），确保人身安全。4、据图纸设计槽底开挖宽度和边坡放坡坡度（1:1），采用挖掘机挖土人工配合的方法进行施工；5、机械开挖时严格控制标高，为防止超挖或扰动槽底原土，槽底应留10厚的土层暂时不挖，由人工清理挖至标高。6、沟槽开挖在确保一侧堆土满足规定的同时，堆土坡角距槽口上缘距离大于0.8m, 堆土高度不超过1.5m。7、挖掘不需要支护土板的人（手）孔坑，其坑的平面形状应与孔形状相同，坑的侧壁与孔外侧间距不应小于0.4m。8、通讯管道工程的沟（坑）挖成后，凡遇被水冲泡的，必须重新进行地基处理，否则严禁进行下一道工序施工。9、挖掘通讯管道沟（坑）时，严禁在有积水的情况下作业，必须将水排放后进行挖掘工作。10、堆置土不应压埋消火栓、闸门、电缆(光缆)线路标石以及热力、煤气、雨(污)水等管线的检查井、雨水口及测量标志等设施。11、基坑开挖完成进行验槽，并做好记录，经监理检验合格后再进行下道工序；四、基础垫层施工1、管道基础垫层为10cm厚C15混凝土，为保证混凝土质量的稳定，采用商品混凝土罐车运至现场，保证混凝土浇筑时塌落度符合要求，无离析现象。2、通信管道基础的中心线应符合设计规定，左右偏差不应大干10mm：高程误差不应大于10mm。3、管道基础宽度应比管道组群宽度加宽l00mm(即每侧各宽50mm)。管道包封时，管道基础宽度应为管群宽度两侧各加包封厚度。基础包封宽度和厚度不应有负偏差。4、管道基础浇灌的混凝土应捣固密实，初凝后应洒水养护。基础模板拆除后，基础侧面应无蜂窝、掉边、断裂及欠茬等现象，如发现有上述缺陷，应进行认真的修整、补强等。如发现上述缺陷严重时应进行返工处理。基础的混凝土应表面平整、无断裂、无波浪、无明显接茬及欠茬，混凝土表面不起皮、不粉化。5、通讯管道基础混凝土基础完工后回填50mm细砂，以便混凝土养生和安装管道支架。五、管道敷设1、管道垫层完成，经监理检查合格后方可进行管道敷设，管道分层用塑料支架隔开，应保证管道间距在2左右，管中用穿铁丝导线；导线要搭接牢固，严禁漏穿或不露出导线；2、管线接口采用密封胶圈固定连接；管道间采用干细沙填实，包封处采用M10水泥砂浆填满填实。3、管道进入人孔处，管道顶部距人孔内上覆顶面的净距不得小于300mm，管道底部距人孔底板的净距不得小于400mm。引上管进人人孔处宜在上覆顶下面200400mm范围内，并与管道进入位置错开。4、弯曲管道的接头应尽量安排在直线段内，如无法避免时，应将弯曲部分的接头作局部包封，包封长度不宜小于500mm。5、管道进入人(手)孔时，管头不应凸出人(手)孔内壁，应终止在距墙体内侧100mm处，并应严密封堵，管头做成喇叭口。管道基础进入人(手)孔时，在墙体上的搭接长度不应小于140mm。6、塑料管应由人工传递放入沟内，严禁翻滚入沟或用绳索穿入孔内吊放。7、各塑料管的接口宜错开排列，相邻两管的接头之间错开距离不宜小于300mm。 弯曲管道弯曲部分的管接头应采取加固措施。六、管道包封通信电缆排管在人行道下最小覆土厚度为0.7米，车行道下最小覆土厚度为0.8米；当覆土不满足要求时采用素混凝土包封；管道间隙用M10水泥砂浆填满填实，包封混凝土采用C15细石混凝土，混凝土浇筑时必须振捣密实。七、人（手）孔井砌筑1、本工程人（手）孔井均参照图集YD5178-2009通信管道人孔和手孔井图集（小号井）的设计要求施工；2、井体采用M10水泥砂浆砌筑，抹面座浆采用1:2.5水泥砂浆厚内15外20；3、基础底板采用C15混凝土，厚度根据图纸设计施工；4、砖砌体砂浆饱满程度应不低于80，砖缝宽度应为812mm，同一砖缝的宽度应一致。砌体横缝应为1520mm，竖缝应为l015mm，竖缝灌浆必须饱满、严实，不得出现跑漏现象。5、设计规定抹面的砌体，应将墙面清扫干净，抹面应平整、压光、不空鼓，墙角不得歪斜。6、穿钉的规格、位置应符合设计规定，穿钉与墙体应保持垂直，上、下穿钉应在同一垂直线上，允许垂直偏差不应大于5mm，间距偏差应小于10mm；相邻两组穿钉问距应符合设计规定，偏差应小于20mm；穿钉露出墙面应适度，应为5070mm；露出部分应无砂浆等附着物，穿钉螺母应齐全有效。7、拉力环的安装位置应符合设计规定，一般情况下应与对面管道底保持200mm以上的间距；露出墙面部分应为80l00mm。8、上覆盖板制作采用C20混凝土，盖板厚度及钢筋制作根据图纸设计要求制作施工；9、盖板待墙体的强度达到100%后方可安装，然后回填土；积水罐、井圈、井盖均采用成品件。10、上覆盖板混凝土必须达到设计规定的强度以后，方可承受荷载或吊装、运输。11、上覆盖板底面应平整、光滑、不露筋、无蜂窝等缺陷，与墙体搭接的内、外侧，应用1：2.5的水泥砂浆抹八字角。但上覆、盖板直接在墙体上浇灌的可不抹角。八字抹角应严密，贴实、不空鼓、表面光滑、元欠茬、无飞刺、无断裂等。12、人(手)孔口圈顶部高程应符合设计规定，允许正偏差不应大于20mm。稳固口圈的混凝土(或沥青混凝土)应符合设计图纸的规定，自口圈外缘应向地表做相应的泛水。13、人孔口圈与上覆之间宜砌不小于200mm的口腔(俗称井脖子)；人孔口腔应与上覆预留洞口形成同心圆的圆筒状，N腔内、外应抹面。口腔与上覆搭接处应抹八字，八字抹角应严密、贴实、不空鼓、表面光滑、无欠茬、无飞刺、无断裂等。八、沟槽回填1、通信管道工程的回填土，应在管道或人(手)孔按施工顺序完成施工内容，并经24h养护和隐蔽工程检验合格后进行。2、回填土前，应先清除沟(坑)内的遗留木料、草帘、纸袋等杂物。沟(坑)内如有积水和淤泥，必须排除后方可进行回填土。3、进行沟槽回填，回填时采用冲击夯分层夯实，填筑至路基标高，每层厚度不超过20cm。 4、电缆管与给排水管线垂直交叉最小净距为0.3m，如遇垂直净距不能满足时，可在其土层厚度中采取适当的保护措施，净距可适当缩减。5、在管道两侧和顶部300mm范围内，采用细砂或过筛细土回填。6、人(手)孔坑的回填土，靠近人(手)孔壁四周的回填土内，不应有直径大于lOOmm的砾石，碎砖等坚硬物，回填土严禁高出人(手)孔口圈的高程。 3、通过活动，使学生养成博览群书的好习惯。B比率分析法和比较分析法不能测算出各因素的影响程度。C采用约当产量比例法，分配原材料费用与分配加工费用所用的完工率都是一致的。C采用直接分配法分配辅助生产费用时，应考虑各辅助生产车间之间相互提供产品或劳务的情况。错 C产品的实际生产成本包括废品损失和停工损失。C成本报表是对外报告的会计报表。C成本分析的首要程序是发现问题、分析原因。C成本会计的对象是指成本核算。C成本计算的辅助方法一般应与基本方法结合使用而不单独使用。C成本计算方法中的最基本的方法是分步法。XD当车间生产多种产品时，“废品损失”、“停工损失”的借方余额，月末均直接记入该产品的产品成本 中。D定额法是为了简化成本计算而采用的一种成本计算方法。F“废品损失”账户月末没有余额。F废品损失是指在生产过程中发现和入库后发现的不可修复废品的生产成本和可修复废品的修复费用。F分步法的一个重要特点是各步骤之间要进行成本结转。()G各月末在产品数量变化不大的产品，可不计算月末在产品成本。错G工资费用就是成本项目。()G归集在基本生产车间的制造费用最后均应分配计入产品成本中。对J计算计时工资费用，应以考勤记录中的工作时间记录为依据。()J简化的分批法就是不计算在产品成本的分批法。()J简化分批法是不分批计算在产品成本的方法。对 J加班加点工资既可能是直接计人费用，又可能是间接计人费用。J接生产工艺过程的特点，工业企业的生产可分为大量生产、成批生产和单件生产三种，XK可修复废品是指技术上可以修复使用的废品。错K可修复废品是指经过修理可以使用，而不管修复费用在经济上是否合算的废品。P品种法只适用于大量大批的单步骤生产的企业。Q企业的制造费用一定要通过“制造费用”科目核算。Q企业职工的医药费、医务部门、职工浴室等部门职工的工资，均应通过“应付工资”科目核算。 S生产车间耗用的材料，全部计入“直接材料”成本项目。 S适应生产特点和管理要求，采用适当的成本计算方法，是成本核算的基础工作。()W完工产品费用等于月初在产品费用加本月生产费用减月末在产品费用。对Y“预提费用”可能出现借方余额，其性质属于资产，实际上是待摊费用。对 Y引起资产和负债同时减少的支出是费用性支出。XY以应付票据去偿付购买材料的费用，是成本性支出。XY原材料分工序一次投入与原材料在每道工序陆续投入，其完工率的计算方法是完全一致的。Y运用连环替代法进行分析，即使随意改变各构成因素的替换顺序，各因素的影响结果加总后仍等于指标的总差异，因此更换各因索替换顺序，不会影响分析的结果。()Z在产品品种规格繁多的情况下，应该采用分类法计算产品成本。对Z直接生产费用就是直接计人费用。XZ逐步结转分步法也称为计列半成品分步法。A按年度计划分配率分配制造费用，“制造费用”账户月末(可能有月末余额/可能有借方余额/可能有贷方余额/可能无月末余额)。A按年度计划分配率分配制造费用的方法适用于(季节性生产企业)
