张家港市吉顺机械有限公司

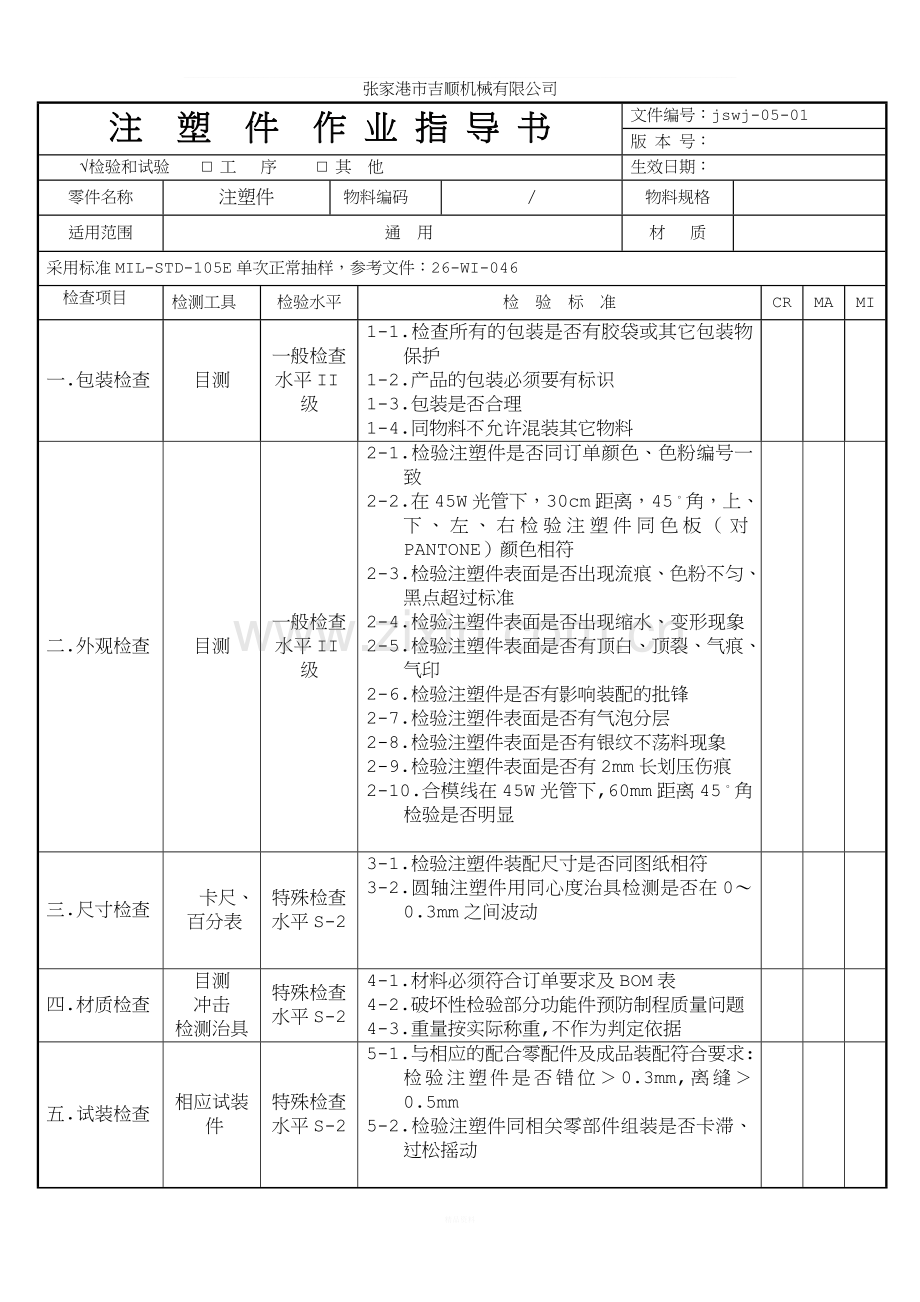

注　塑　件　作 业 指 导 书
文件编号：jswj-05-01
版 本 号：
√检验和试验 □ 工 序 □ 其 他
生效日期：
零件名称
注塑件
物料编码
/
物料规格

适用范围
通 用
材 质

采用标准MIL-STD-105E单次正常抽样，参考文件：26-WI-046
检查项目
检测工具
检验水平
检 验 标 准
CR
MA
MI
一.包装检查
目测
一般检查水平II级
1-1.检查所有的包装是否有胶袋或其它包装物保护
1-2.产品的包装必须要有标识
1-3.包装是否合理
1-4.同物料不允许混装其它物料

二.外观检查
目测
一般检查水平II级
2-1.检验注塑件是否同订单颜色、色粉编号一致
2-2.在45W光管下，30cm距离，45。角，上、下、左、右检验注塑件同色板（对PANTONE）颜色相符
2-3.检验注塑件表面是否出现流痕、色粉不匀、黑点超过标准
2-4.检验注塑件表面是否出现缩水、变形现象
2-5.检验注塑件表面是否有顶白、顶裂、气痕、气印
2-6.检验注塑件是否有影响装配的批锋
2-7.检验注塑件表面是否有气泡分层
2-8.检验注塑件表面是否有银纹不荡料现象
2-9.检验注塑件表面是否有2mm长划压伤痕
2-10.合模线在45W光管下,60mm距离45。角检验是否明显

三.尺寸检查
卡尺、 百分表
特殊检查水平S-2
3-1.检验注塑件装配尺寸是否同图纸相符
3-2.圆轴注塑件用同心度治具检测是否在0～0.3mm之间波动

四.材质检查
目测
冲击
检测治具
特殊检查水平S-2
4-1.材料必须符合订单要求及BOM表
4-2.破坏性检验部分功能件预防制程质量问题
4-3.重量按实际称重,不作为判定依据

五.试装检查
相应试装件
特殊检查水平S-2
5-1.与相应的配合零配件及成品装配符合要求:
检验注塑件是否错位＞0.3mm,离缝＞0.5mm
5-2.检验注塑件同相关零部件组装是否卡滞、过松摇动

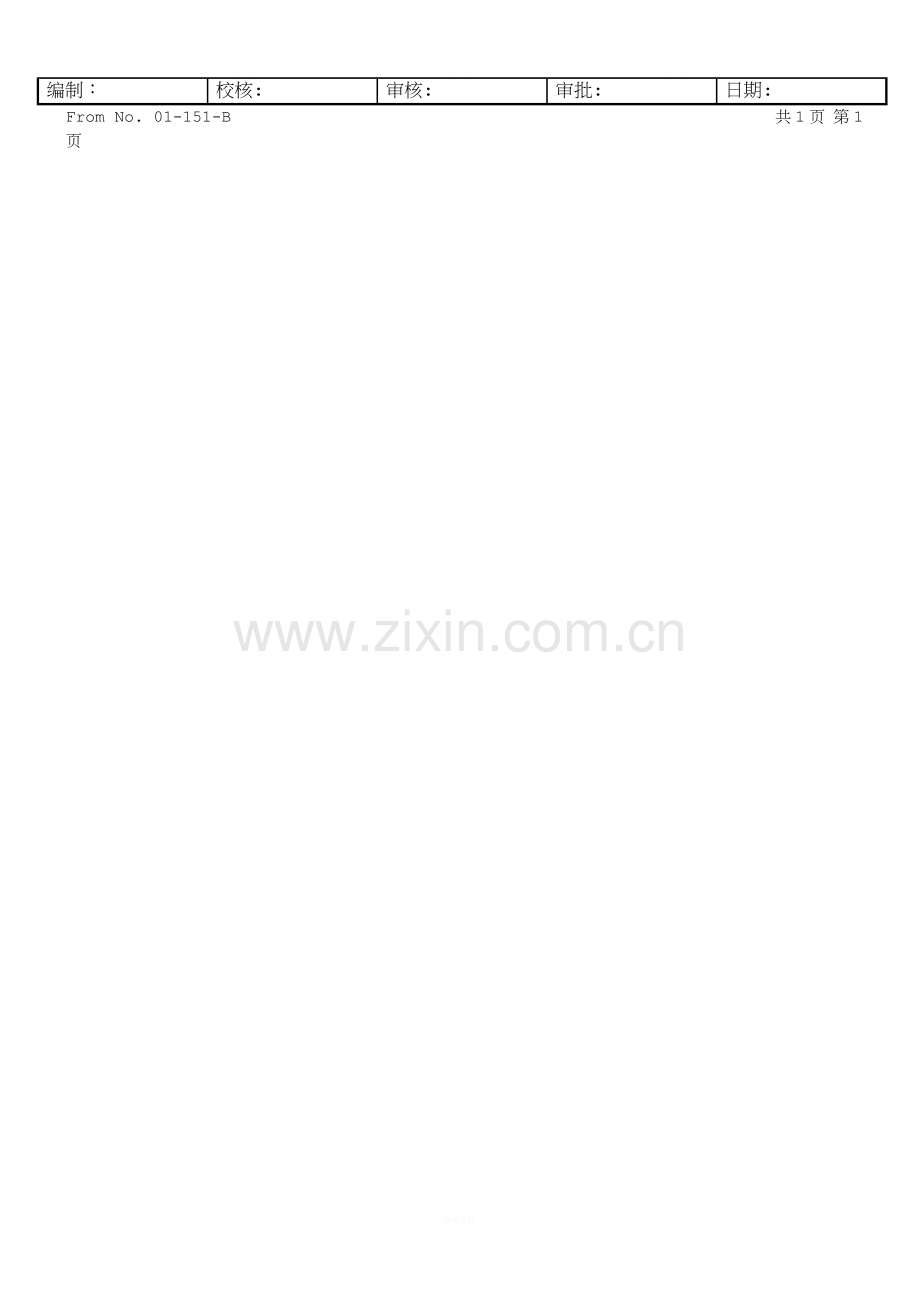

编制：
校核:
审核:
审批:
日期:
From No. 01-151-B 共1页 第1页
