通用版初中物理九年级物理全册第十九章生活用电解题方法技巧

1

单选题

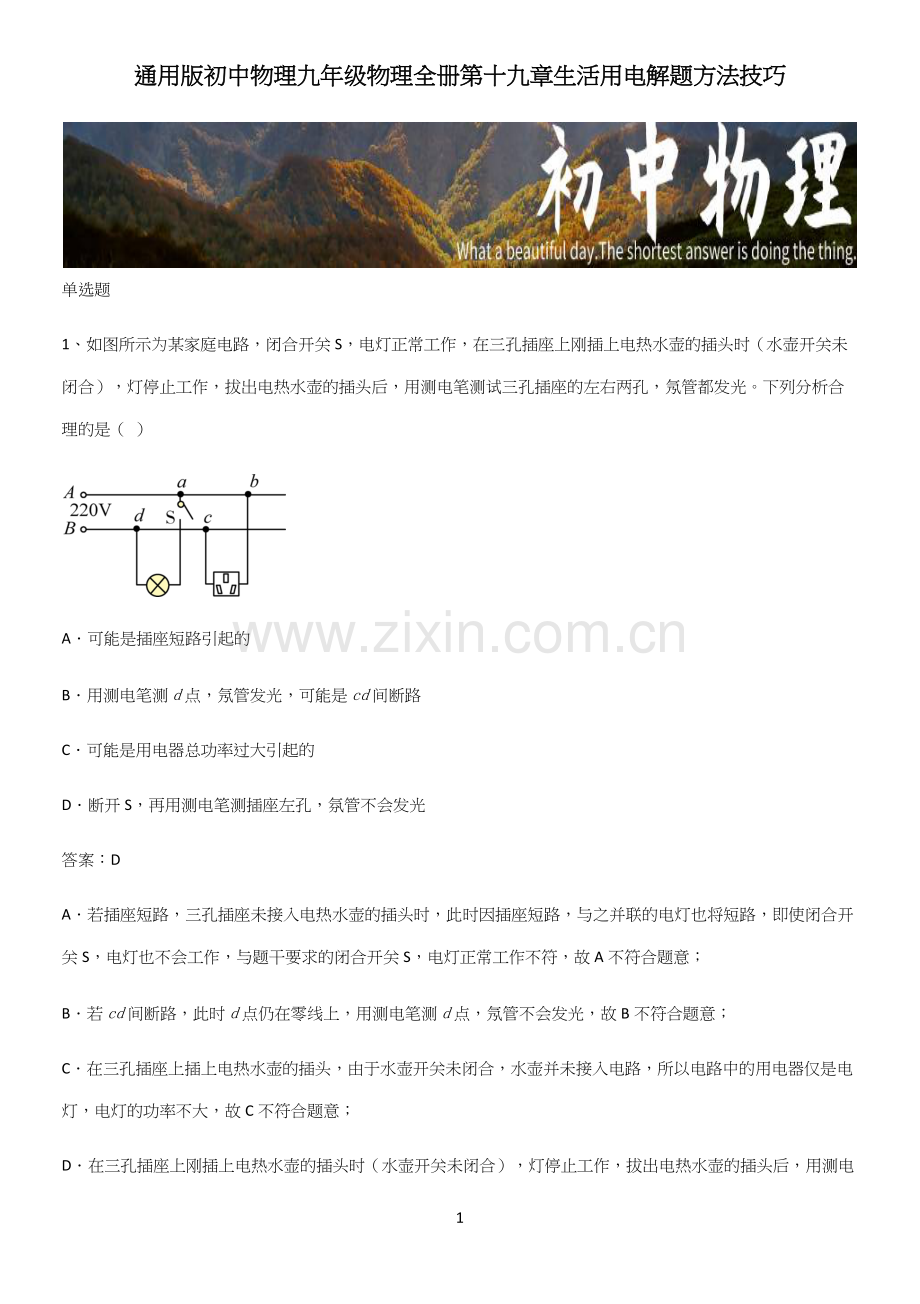

1、如图所示为某家庭电路，闭合开关S，电灯正常工作，在三孔插座上刚插上电热水壶的插头时（水壶开关未闭合），灯停止工作，拔出电热水壶的插头后，用测电笔测试三孔插座的左右两孔，氖管都发光。下列分析合理的是（  ）

A．可能是插座短路引起的
B．用测电笔测d点，氖管发光，可能是cd间断路
C．可能是用电器总功率过大引起的
D．断开S，再用测电笔测插座左孔，氛管不会发光
答案：D
A．若插座短路，三孔插座未接入电热水壶的插头时，此时因插座短路，与之并联的电灯也将短路，即使闭合开关S，电灯也不会工作，与题干要求的闭合开关S，电灯正常工作不符，故A不符合题意；
B．若cd间断路，此时d点仍在零线上，用测电笔测d点，氖管不会发光，故B不符合题意；
C．在三孔插座上插上电热水壶的插头，由于水壶开关未闭合，水壶并未接入电路，所以电路中的用电器仅是电灯，电灯的功率不大，故C不符合题意；
D．在三孔插座上刚插上电热水壶的插头时（水壶开关未闭合），灯停止工作，拔出电热水壶的插头后，用测电笔测试三孔插座的左右两孔，氖管都发光，原因可能是电水壶的插头短路，使电路中电流过大，把d点前面的零线烧断了，此时断开S，再用测电笔测插座左孔，左孔此时处于断开状态，与零线、火线均不相连，所以氛管不会发光，故D符合题意。
故选D。

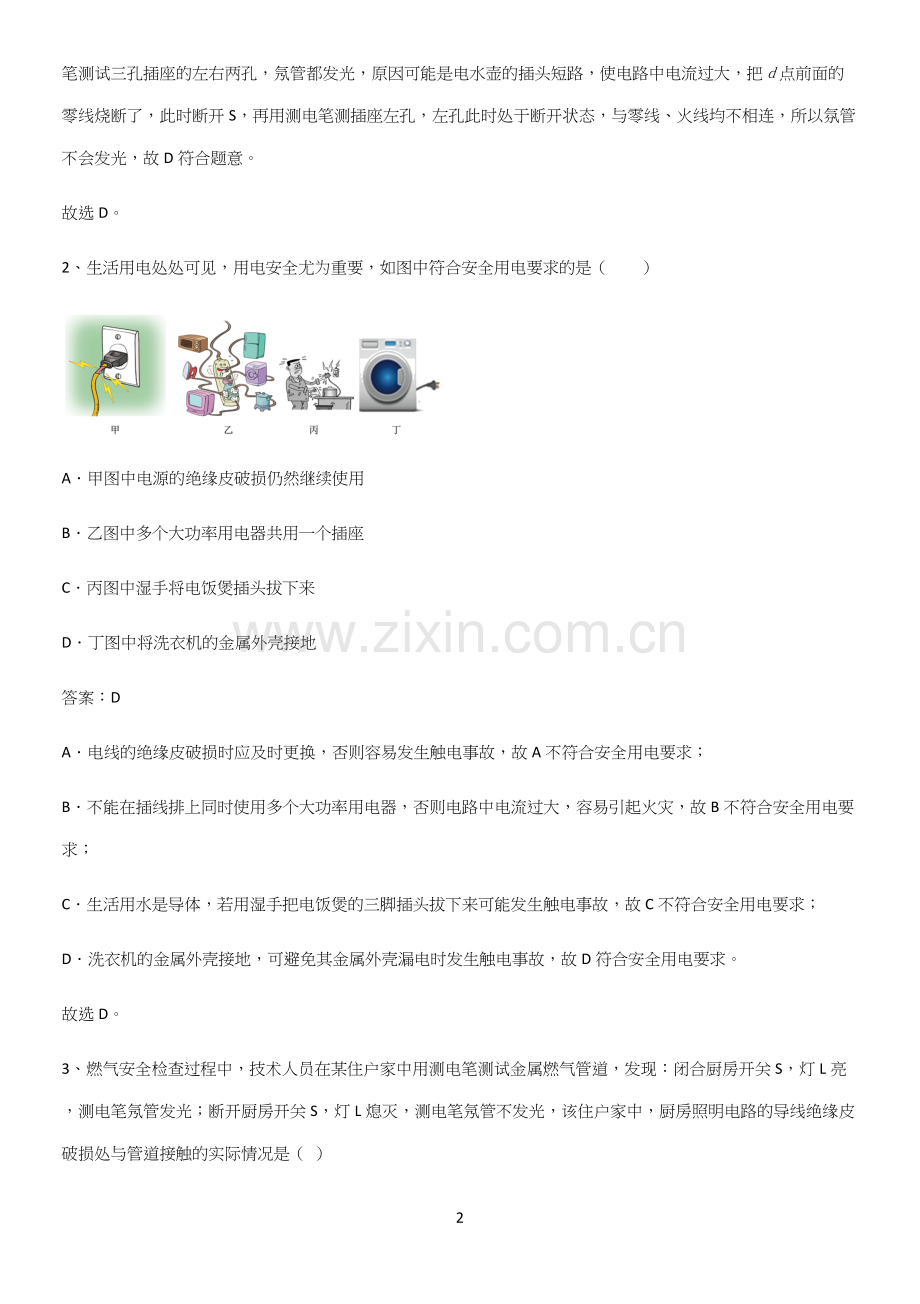

2、生活用电处处可见，用电安全尤为重要，如图中符合安全用电要求的是（　　）

A．甲图中电源的绝缘皮破损仍然继续使用
B．乙图中多个大功率用电器共用一个插座
C．丙图中湿手将电饭煲插头拔下来
D．丁图中将洗衣机的金属外壳接地
答案：D
A．电线的绝缘皮破损时应及时更换，否则容易发生触电事故，故A不符合安全用电要求；
B．不能在插线排上同时使用多个大功率用电器，否则电路中电流过大，容易引起火灾，故B不符合安全用电要求；
C．生活用水是导体，若用湿手把电饭煲的三脚插头拔下来可能发生触电事故，故C不符合安全用电要求；
D．洗衣机的金属外壳接地，可避免其金属外壳漏电时发生触电事故，故D符合安全用电要求。
故选D。
3、燃气安全检查过程中，技术人员在某住户家中用测电笔测试金属燃气管道，发现：闭合厨房开关S，灯L亮，测电笔氖管发光；断开厨房开关S，灯L熄灭，测电笔氖管不发光，该住户家中，厨房照明电路的导线绝缘皮破损处与管道接触的实际情况是（  ）
A．B．
C．D．
答案：B
A．闭合厨房开关S，灯L亮，电流经过灯泡后，直接到零线，而不选择经过试电笔中的电阻流入大地，所以测电笔氖管不发光，故A不符合题意；
B．闭合厨房开关S，电路有两条支路，一条经过灯L，所以灯L亮，另一条路经过测电笔中的电阻流入大地，所以测电笔氖管发光，故B符合题意；
C．断开厨房开关S，测电笔仍可以通过灯泡连上火线，所以测电笔氖管发光，故C不符合题意；
D．断开厨房开关S，测电笔仍可以直接连上火线，所以测电笔氖管发光，故D不符合题意。
故选B。
4、在如图所示的家庭电路中，闭合开关S，灯泡不能发光，用试电笔检测双孔插座左右两孔，氖管都发光。若电路中只有一处故障，则发生故障的是（  ）

A．插座发生短路B．灯泡发生短路
C．de间断路D．ef间断路
答案：D
AB．若插座发生短路或灯泡发生短路，则保险丝会熔断，故双孔插座左右两孔都没有电，试电笔不发光，故A不符合题意；
C．若de间断路，则灯泡能正常发光，故C不符合题意；
D．若ef间断路，则灯泡不能发光，用试电笔检测双孔插座左右两孔，氛管都发光。故D符合题意。
故选D。
5、如图所示，甲地的电站以恒定电压U给乙地的A、B两盏灯供电，输电线路的电阻不能忽略，下列说法正确的是（    ）

A．为节约成本，入户处的保险丝也可以用铜丝来代替
B．同时工作的灯泡数量越多，灯丝两端的电压会越高
C．开关都闭合，当A灯短路时，会烧坏保险丝和B灯
D．同时工作的灯泡数量越多，输电线的发热功率越大
答案：D
A．保险丝常常用铅锑合金制成的，是因为该材料电阻率大、熔点较低，不能用电阻率小、熔点高铜丝代替，故A错误；
B．家庭电路中的灯泡是并联的，同时工作的灯泡数量越多，则并联部分的电阻越小，输电线路的电阻不能忽略，根据串联电路的分压规律可知，并联部分分担的电压变小，即灯丝两端的电压变小，故B错误；
C．开关都闭合，当A灯短路时，灯B会被短路，没有电流经过灯B，灯B不会烧坏，由于干路中的电流过大，会烧坏保险丝，故C错误；
D．同时工作的灯泡数量越多，则并联部分的电阻越小，电路的总电阻越小，干路中的电流变大，根据P=I2R可知，输电线的发热功率变大，故D正确。
故选D。
6、如图所示，将电灯、开关和插座接入家庭电路中，接线正确的是（　　）
A．B．
C．D．
答案：D
家庭照明电路中，与灯泡串联的开关应接在火线上；三孔插座按照左孔接零线，右孔接火线，上孔接地线的原则单独接入家庭电路中，故ABC错误，D正确。
故选D。
7、电给我们的生活带来了极大的便利，但不正确用电也会带来很大的危害，甚至会危及生命。家庭电路中，总开关上装有漏电保护器，若出现如图所示的两种情况，则下列说法错误的是（　　）

A．甲图中，人站在大地上，如果两只手同时触摸到了火线，人也会触电
B．乙图中，人站在绝缘的板凳上，如果两只手同时触摸火线，人不会触电
C．发生图甲所示的触电事故时，漏电保护器会迅速切断电流，对人身起到保护作用
D．发生图乙所示的触电事故时，漏电保护器会迅速切断电流，对人身起到保护作用
答案：D
A．甲图中，若人站在地上，双手触摸火线，则电流会通过人体流入大地，属于家庭电路中的单线触电，故A正确，不符合题意；
B．乙图中，人站在绝缘板凳上，双手同时触摸火线，电流不会流入大地，又因为人体没有与零线接触，火线和零线之间也没有形成回路，所以人不会触电，故B正确，不符合题意；
C．发生图甲所示的触电事故时，电流由火线经由人体流入大地，火线和零线中的电流不相等，即出现漏电，漏电保护器会迅速切断电流，对人身起到保护作用，故C正确，不符合题意；
D．发生图乙所示的触电事故时，电流是从火线经过人体流回零线，火线和零线中的电流相等，漏电保护器不会工作，故D错误，符合题意。
故选D。
8、如图，闭合开关S，调节变阻器滑片P，发现灯泡 L1 很亮，而灯泡L2 很暗，出现这种现象的原因是（  ）

A．灯泡 L2短路
B．灯泡L2的电阻太大
C．通过灯L2的电流比通过灯L1的电流小
D．灯L2两端的电压比灯L1两端的电压小
答案：D
A．两灯泡串联，若灯泡L2短路，则灯L2不会亮，故A不符合题意；
B．若灯泡L2的电阻太大，电路中的电流很小，两个灯都会很暗，故B不符合题意；
CD．两灯串联，通过灯L2的电流与通过灯L1的电流一样大，根据P=UI，L1比L2亮，表明L1两端电压比L2两端电压大，故C不符合题意，D符合题意。
故选D。
9、在如图所示的照明电路中，闭合开关S后，发现灯泡L不亮，用测电笔分别检测b、c两点，氖管都发光。若电路中只有一处故障，则可能是（  ）

A．开关S断路B．灯泡断路C．灯泡短路D．cd段断路
答案：D
A．若开关S断路，则电流无法从火线流到b、c两点，用测电笔分别检测b、c两点，氖管不会发光，故A不符合题意；
B．若灯泡断路，则电流无法从火线流到c点，用测电笔分别检测c点，氖管不会发光，故B不符合题意；
C．若灯泡短路，电流直接从火线流到零线，空气开关会自动切断电路，用测电笔分别检测b、c两点，氖管不会发光，故C不符合题意；
D．若cd段断路，电流从火线流到b、c两点时，无法流回零线，只能通过测电笔、人体流进大地，所以测电笔有电流流过，氖管会发光，故D符合题意。
故选D。
10、关于家庭电路和安全用电，下列做法正确的是（　　）
A．更换灯泡时先断开开关B．电灯开关安装在零线和电灯之间
C．用铜丝代替保险丝D．有人触电时，立即用手去拉触电的人
答案：A
A．更换灯泡，首先断开开关，切断了火线，防止触电事故发生，故A正确；
B．控制灯的开关应接在火线和灯之间，这样在开关断开时，就把灯和火线断开，灯上没有电，故B错误；
C．电路中的保险丝是用电阻率大熔点低的铅锑合金制成，电流过大时容易烧断，对电路起到保护作用，不可以用铜丝替代，因为铜的电阻率小熔点高，电流过大时不容易烧断，起不到保护电路的作用，故C错误；
D．当发现有人触电时，应该立即采取的措施是：迅速切断电源或用绝缘体挑开电线，不能用手拉开电线和触电的人，否则自己也会触电，故D错误。
故选A。
11、如图是小明家家庭电路的一部分。下列叙述中，错误的是（　　）

A．开关与灯泡串联
B．灯泡与插座串联
C．当开关S断开时，用测电笔分别测试电路中a、b、c、d四处，能使氖管发光的是d处
D．该插座能将用电器的金属外壳与大地相连
答案：B
A．开关应与被控制的电路串联，所以，开关应与被控制的灯泡串联，故A正确，A不符合题意；
B．插座给可移动家用电器供电，所以，插座并联在电路中，即灯泡与插座应并联，故B错误，B符合题意；
C．当开关S断开时，d点与火线相连，用试电笔接触该点时氖管发光；a、c与零线接通，氖管不发光；开关断开时b点与零线相连，氖管不发光，故C正确，C不符合题意；
D．三孔插痤中有一个孔是用来连接地线的，让有金属外壳的用电器的外壳接地，可以防止因漏电导致金属外壳带电而发生触电事故，故D正确，D不符合题意。
故选B。
12、如图是小明设计的家庭电路的电路图，下列对此电路图的分析错误的是（  ）

A．保险盒接法错误，保险盒应该安装在火线上
B．二孔插座接法错误，其左端导线应该接在零线上
C．开关和灯泡接法正确，开关接在零线上符合安全用电原则
D．三孔插座接法正确，使用电冰箱时，插头应插在三孔插座上
答案：C
A．保险装置应该接在火线上，故A正确，不符合题意；
B．二孔插座左孔接零线右侧孔接火线，故B正确，不符合题意；
C．为了用电安全，螺口灯螺口接零线，中央弹簧片经过开关接火线，故C错误，符合题意；
D．三孔插座左孔接零线、中间的孔接地线右侧孔接火线，所以三孔插座连接正确，大功率用电器或带有金属外壳的用电器为了防止漏电引起人触电要通过三孔插座接地，故D正确，不符合题意。
故选C。
13、如图所示是某家庭电路，闭合开关S1、S2，灯泡L1正常发光、L2不亮，断开S1、保持S2闭合，用测电笔插入插座上孔氖管发光，插入插座下孔氖管发光．则故障可能是（  ）

A．ac间断路B．bd间断路
C．灯泡L2断路D．b点到零线之间断路
答案：B
A．保持S2闭合，用测电笔插入插座上孔氖管发光，则插座上孔与火线之间电路正常，故A错误；
BC．测电笔插入插座下孔氖管发光，正常情况下插座下孔氖管不发光，所以插座下孔与灯泡串联接入火线电路，则灯泡L2未断路，零线部分bd间断路。故B正确，C错误；
D．闭合开关S1、S2，灯泡L1正常发光、L2不亮，则灯泡L1所在电路正常，故D错误。
故选B。
14、如图家庭电路连接正确，各元件均正常，现将洗衣机接入三孔插座，有关说法不正确的是（　　）

A．若接地线断了，则人碰到洗衣机金属外壳可能会触电
B．闭合开关时人接触B点或C点都可能引起触电
C．电灯与洗衣机是并联的，开关与电灯是串联的
D．把开关接在AB之间比接在CD之间更安全
答案：B
A．若接地线断了，则洗衣机漏电时，人碰到洗衣机金属外壳可能会触电，故A正确，A不符合题意；
B．闭合开关时人接触B点，人体加在火线与大地之间，会造成触电事故，闭合开关时人接触C点，人体和CD间的导线并联在电路中，人体的电阻很大，人体被短路，几乎没有电流从人体通过，不会发生触电事故，故B错误，B符合题意；
C．家庭电路中各用电器工作时互不影响，是并联的，即电灯与洗衣机是并联的，开关控制用电器，应与用电器串联，故开关与电灯是串联的，故C正确，C不符合题意；
D．出于安全用电的考虑，开关应接在火线和灯之间，这样断开开关时，灯不会带电，故把开关接在AB之间比接在CD之间更安全，故D正确，D不符合题意。
故选B。
15、关于生活用电，下列说法错误的是（　　）
A． 使用螺丝刀试电笔时要用指尖抵住上端的金属帽
B． 与三孔插座中标有①的插孔相连的导线和室外的大地相连
C． 人站在干燥的木凳上同时接触火线和零线，不会触电
D． 用电器的总功率过大，容易发生火灾
答案：C
A．使用螺丝刀试电笔时要用指尖抵住上端的金属帽，这样接触火线时，形成一个闭合的回路，氖管发光，故A正确，不符合题意；
B．三孔插座中三个孔，①为地线、②为火线、③为零线，因此标有①的插孔相连的导线和室外的大地相连，故B正确，不符合题意；
C．人站在干燥的木凳上同时接触火线和零线，人体连接零线与火线，此时加在人身上的电压为220V，会触电，故C错误，符合题意；
D．用电器的总功率过大，电流会过大，根据焦耳定律可知，产生的热量增加，容易发生火灾，故D正确，不符合题意。
故选C。
多选题
16、如图所示的家庭电路中，电动机工作，闭合开关S，灯泡L发光。若导线ab间突然断路，下列说法中正确的是（  ）

A．保险丝不会熔断
B．电动机停止工作
C．用试电笔测试插座的两个插孔，试电笔都会发光
D．用试电笔测试c点，试电笔会发光
答案：AB
A．导线ab间突然断路，即零线断路，电流不会变大，故保险丝不会熔断，故A正确；
B．零线断路，电动机一路不能形成闭合回路，所以不能工作，故B正确；
C．导线ab间断路，不影响a点前零线，左孔和零线连接，试电笔不会发光，故C错误；
D．导线ab间断路，不影响a点前零线，所以用试电笔测试c点，试电笔不会发光，故D错误。
故选AB。
17、关于家庭电路和安全用电的说法正确的是（　　）
A．家用电器失火时，应先断电后灭火
B．家庭电路中的电视机和电饭锅是并联的
C．低于220V的电压对人体来说都是安全的
D．导致家庭电路中的空气开关跳闸的原因一定是短路
答案：AB
A．家用电器失火时，应先断电后灭火，防止发生触电事故，故A正确；
B．家庭电路中的电视机和电饭锅能够独立工作，互不影响，是并联的，故B正确；
C．不高于36V的电压对人体来说才是安全的，故C错误；
D．导致家庭电路中的空气开关跳闸的原因可能是短路，也可能是用电器的总功率过大，故D错误。
故选AB。
18、关于家庭电路和安全用电，下列说法正确的是（　　）
A．低于24V的电压，人体就可以接触
B．使用验电笔时，请勿触碰验电笔后端的金属部分
C．高压触电有电弧触电和跨步电压触电两种情形
D．一般有金属外壳的电器用两孔插座
答案：AC
A．对人体的安全电压为不高于36V，低于24V的电压，人体就可以接触，故A正确；
B．使用验电笔时，手必须接触笔尾金属体，用笔尖接触被检验导线，才能辨别火线和零线，故B错误；
C．高压触电的两种情形包括电弧触电和跨步电压触电，故C正确；
D．洗衣机、电冰箱等家用电器都使用三孔插座，是由于这些用电器的外壳是金属，金属是导体，当用电器漏电时，会使外壳带电，若接上地线，即便漏电，电流也就通过地线，流入大地，而防止了触电事故的发生，故D错误。
故选AC。
19、关于家庭电路和安全用电，下列做法正确的是（　　）
A．有金属外壳的用电器使用三脚插头
B．穿绝缘胶鞋在高压线缆带电作业
C．应将所有控制用电器工作的开关均接在火线和用电器之间
D．用测电笔辨别火线和零线时，手要接触笔尖金属体
答案：ABC
A．有金属外壳的用电器，必须使用三脚插头，能将用电器的金属外壳与大地相连，以防止漏电时危及人身安全，故A正确；
B．穿绝缘胶鞋在高压线缆带电作业更安全，符合安全用电的原则，故B正确；
C．控制用电器的开关要连接在火线和用电器之间，在断开开关时，用电器与火线断开，符合安全用电的原则，故C正确；
D．使用试电笔时，手指要接触笔尾金属体，笔尖接触电线，手不能接触笔尖的金属体（否则可能会触电），故D错误。
故选ABC。
20、下列关于安全用电的说法正确的是（　　）
A．可以在高压线附近放风筝
B．雷雨天不要在大树下避雨
C．发现有人触电时，应立即切断电源
D．使用试电笔时，手不能接触笔尖金属体
答案：BCD
A．安全用电的原则：不接触低压带电体，不靠近高压带电体，在高压线附近放风筝有触电的危险，故A错误；
B．雷电容易击中地面上尖端的突起物，所以雷雨天在大树下避雨比较危险，故B正确；
C．发现有人触电时，应立即切断电源，然后在进行施救，故C正确；
D．使用试电笔时，手必须接触笔尾的金属体，不能接触笔尖金属体，故D正确。
故选BCD。
21、家庭电路和安全用电知识，是现代公民生活的必备知识，下列有关图文说法正确的是（　　）

A．甲图：甲站在干燥的木桌上，乙站在地上，则甲、乙都不会触电
B．乙图：图中的家庭电路元件的连接顺序是正确的
C．丙图：手握紧试电笔的金属杆，接触接火线的插孔，氖管才发光
D．丁图：当人触电时，应及时切断电源或用干木棒挑开电源线
答案：AD
A．甲站在干燥的木桌上一只手接触到火线，无法形成电流的通路，故不会发生触电；乙站在地上一只手接触到零线，零线与大地之间没有电压，因此没有电流通过人体，不会发生触电，故A正确；
B．电能表测量整个家庭消耗电能的多少，要安装在最前面；总开关控制整个电路，为了检修电路的安全，要安装在电能表的后面；电路中电流过大会熔断保险丝，为了保证更换保险丝时的人身安全，保险装置安装在总开关的后面，故B错误；
C．常用试电笔辨别火线和零线，使用试电笔时，手要接触试电笔尾部的金属体，不能接触金属笔杆，故C错误；
D．发生触电事故时，应及时切断电源或用干木棒挑开电源线，故D正确。
故选AD。
22、关于家庭电路和安全用电，下列说法正确的是（　　）
A．用试电笔辨别火、零线时，手指不能碰到笔上的金属
B．空气开关跳闸说明一定发生了短路
C．不接触带电体，也可能发生触电事故
D．雷雨时为了安全不能躲在树下
答案：CD
A．使用试电笔辨别火线、零线时需将试电笔的笔尖接触被测导线，手指接触笔尾的金属部分，使微小电流可以经人体进入大地，氖管发光，故A错误；
B．空气开关跳闸是由于流经空气开关的电流过大，电路中发生短路或电路中总功率过大均会导致电流过大，故B错误；
C．接近高压带电体时也可能发生触电事故，故C正确；
D．雷雨天树会变湿，变湿的树成为导体，闪电容易触到较高的物体，故雷雨时不能躲在树下，故D正确。
故选CD。
23、中国首条十千伏三相同轴交流超导电缆试验成功并将在上海与杭州之间进行应用测试。下列有关说法中正确的是（　　）
A．十千伏属于低压，可以靠近但不要触摸
B．用超导体制作电热丝，发热效果极好
C．超导材料可以减少电热造成的能量损失
D．无论是否使用超导，总能量是守恒的
答案：CD
A．十千伏属于高压，不可以靠近也不要触摸，故A错误；
B．超导体的电阻极小，看成电阻为零，发热效果不好，故B错误；
C．超导材料的电阻小，是极好的导电材料，电热造成的能量损失小，故C正确；
D．能量既不能创造，也不能消失，所以无论是否使用超导，总能量是守恒的，故D正确。
故选CD。
24、如图是家庭电路的一部分，下列说法正确的是（　　）

A．灯泡的接法正确，开关接在灯泡和火线之间
B．电冰箱接入三孔插座后电灯与电冰箱是串联的
C．电冰箱接入三孔插座能使电冰箱金属外壳接地
D．保险丝是用铅锑合金制作的，电阻比较大、熔点比较低
答案：CD
A．对于螺口灯的连接，螺口接零线，中央弹簧片经过开关接火线，故A错误；
B．家庭电路中所有用电器的连接方式都是并联的，故B错误；
C．电冰箱将三线插头插入三孔插座时就会将电冰箱的金属外壳接地，防止因漏电造成人触电，故C正确；
D．熔断丝是利用电阻大、熔点低的铅锑合金制成的，故D正确。
故选CD。
25、如图是某家庭电路的一部分，下列说法中正确的是（　　）

A．电冰箱接入三孔插座后，其外壳与大地相连
B．断开开关S 时，用试电笔接触 B 点氖管不会发光
C．保险丝的作用可以用漏电保护器来代替
D．闭合开关S时，若电灯不亮，保险丝未烧断，可能是电灯断路
答案：ABD
A．电冰箱接入三孔插座能使电冰箱金属外壳接地，防止由于冰箱的外壳漏电而使人发生触电事故，故A错误；
B．断开开关S时，A点在火线上，用试电笔接触A点氖管发光，由于开关断开，B点与火线断路，接触B点时氖管不会发光，故B正确；
C．漏电保护器只有在电路发生漏电或有人触电时才会切断电源，当电路电流过大时，保险丝容易熔断而保护电路，故C错误；
D．若闭合开关S时，电灯不亮，保险丝未烧断，说明电路没有发生短路，可能是电灯断路，故D正确。
故选ABD。
填空题
26、家庭电路中，电灯与电视机是______（选填“串联”或“并联”）的；一盏标有“220V 100W”字样的白炽灯，在正常发光过程中，它的两端的电压为________伏，同时它是将电能转化为______ 能和光能。
答案：     并联     220     内
[1]家庭电路中，电灯与电视机，它们是相互不影响工作的，所以电灯与电视机是并联的。
[2]白炽灯上标有220V，即白炽灯的额定电压是220V，这表示白炽灯正常工作时其两端电压为220V。
[3]白炽灯工作时，发出光并且温度上升，所以它是将电能转化为内能和光能。
27、上海地区家庭电路的电压为______伏，电冰箱与空调是______连接的，电灯与控制它的开关是______连接的。（后两空均选填“串联”或“并联”）
答案：     220     并联     串联
[1]我国家庭电路的电压为220V，那么上海地区家庭电路的电压也一样为220V。
[2]家庭电路之间要并联连接，它们的工作才不会相互干扰，所以电冰箱和空调是并联连接。
[3]电灯与控制它的开关是串联连接，开关才能控制电灯的通断。
28、明代《读书录》称“节俭”是“人之美德”。教室不需要使用黑板和显示屏时，应及时断开讲台前的灯和显示屏，这样会使该教室电路的总电阻________，总功率将________，以达到节能目的。（均选填“变大”、“变小”或“不变”）
答案：     变大     变小
[1][2]教室的用电器是并联的，并联电路中总电阻的倒数等于各分电阻倒数之和，即电阻越并越小、小于任何一个分电阻，当断开讲台前的灯和显示屏时，电路中的总电阻变大，根据P=U2R可知电路总功率变小。
29、如图是人们常用的插线板。可以用_____来判断插孔接的是火线还是零线；当把三脚插头插入三孔插座中时，用电器的金属外壳就会与____相连， 以防止触电事故的发生。

答案：     试电笔（或测电笔）     地线（或大地、地面、地、地球）
[1]可以用试电笔来判断插孔接的是火线还是零线。
[2]当把三脚插头插入三孔插座中时，接地线会将用电器的金属外壳与大地相连，这样可以防止因为用电器金属外壳的意外带电而发生的触电事故的出现。
30、标有“PZ220 60”的白炽灯正常工作电压为______V，家庭电路中“超负荷”是电路中电流过大，出现上述情况时，电路中保险丝会自动熔断，是因为保险丝的熔点较______，其工作原理是利用电流的______效应。
答案：     220     低     热
[1]标有“PZ220 60”的白炽灯，额定电压为220V，额定功率为60W，其正常工作电压为220V。[2][3]家庭电路中的保险丝是由电阻率大熔点低的铅锑合金制成的，当过大的电流通过保险丝时，电能转化为内能，使保险丝的内能增大、温度升高，由于保险丝的熔点较低，此时熔化切断电路，起到保护电路的作用，则保险丝是利用电流的热效应工作的。
