通用版初中物理九年级物理全册第二十章电与磁专项训练

1

单选题
1、使用吸管能将牛奶“吸”入嘴中，以下“吸”的原理与此相同的是（  ）
A．电磁铁通电后“吸”引铁钉
B．紧压塑料吸盘使之“吸”在瓷砖上
C．丝绸摩擦过的玻璃棒能“吸”引纸屑
D．两个表面刮净的铅块紧压后“吸”在一起
答案：B
使用吸管能将牛奶“吸”入嘴中，“吸”是利用大气压；
A．电磁铁通电后“吸”引铁钉是利用通电导线具有磁场，故A不符合题意；
B．紧压塑料吸盘使之“吸”在瓷砖上，是利用大气压工作的，故B符合题意；
C．丝绸摩擦过的玻璃棒能“吸”引纸屑是利用带电体能够吸引轻小物体，故C不符合题意；
D．两个表面刮净的铅块紧压后“吸”在一起是利用分子之间存在引力，故D不符合题意。
故选B。

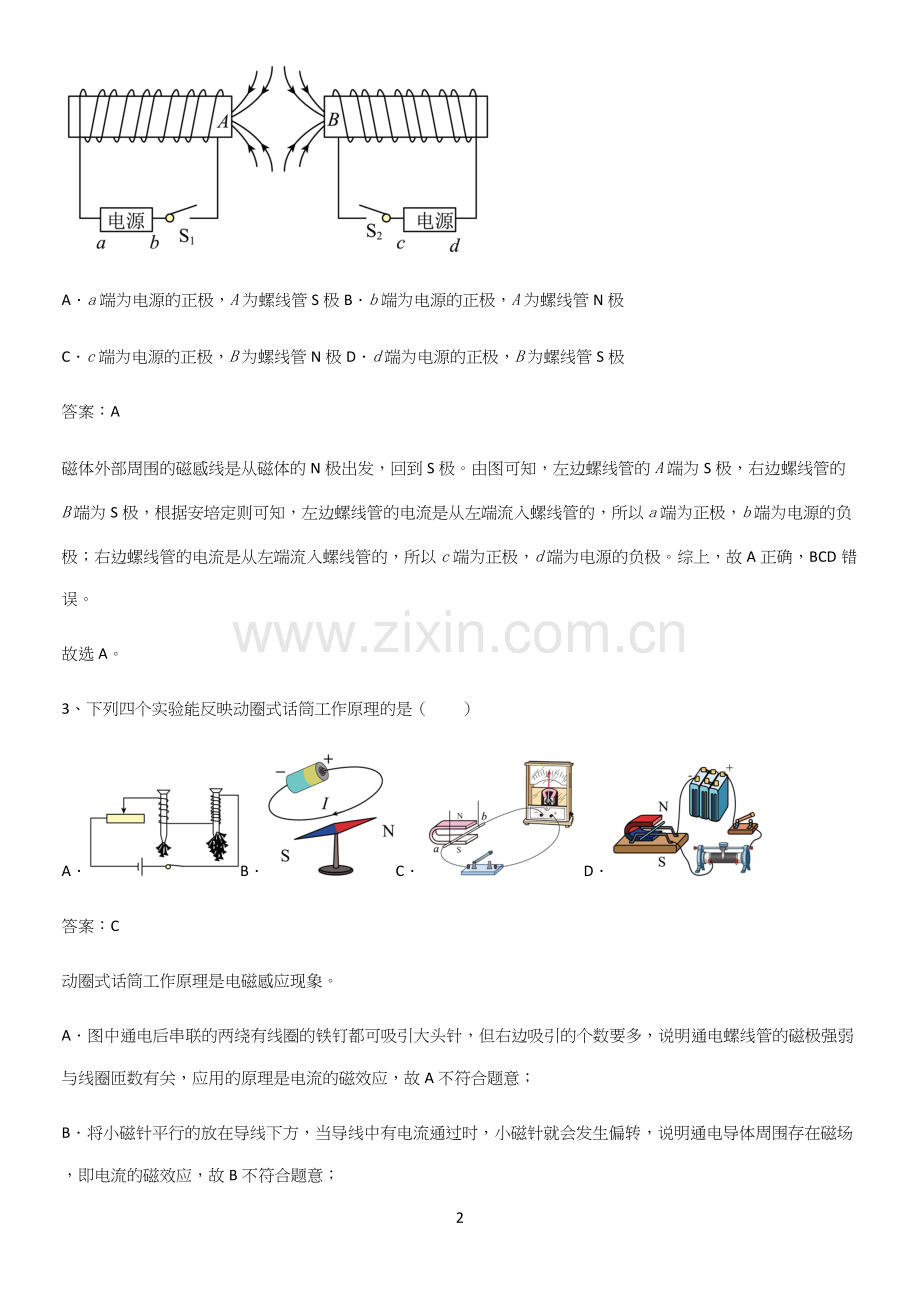

2、将两个通电螺线管并列放在一起，A、B为相对的两个磁极，它们之间的磁感线分布如图所示。下列说法正确的是（  ）

A．a端为电源的正极，A为螺线管S极B．b端为电源的正极，A为螺线管N极
C．c端为电源的正极，B为螺线管N极D．d端为电源的正极，B为螺线管S极
答案：A
磁体外部周围的磁感线是从磁体的N极出发，回到S极。由图可知，左边螺线管的A端为S极，右边螺线管的B端为S极，根据安培定则可知，左边螺线管的电流是从左端流入螺线管的，所以a端为正极，b端为电源的负极；右边螺线管的电流是从左端流入螺线管的，所以c端为正极，d端为电源的负极。综上，故A正确，BCD错误。
故选A。
3、下列四个实验能反映动圈式话筒工作原理的是（　　）
A．B．C．D．
答案：C
动圈式话筒工作原理是电磁感应现象。
A．图中通电后串联的两绕有线圈的铁钉都可吸引大头针，但右边吸引的个数要多，说明通电螺线管的磁极强弱与线圈匝数有关，应用的原理是电流的磁效应，故A不符合题意；
B．将小磁针平行的放在导线下方，当导线中有电流通过时，小磁针就会发生偏转，说明通电导体周围存在磁场，即电流的磁效应，故B不符合题意；
C．图中灵敏电流计、开关、导体串联，开关闭合后闭合电路的一部分导体在磁场中做切割磁感线运动，会产生感应电流，这是电磁感应现象，是动圈式话筒的工作原理，故C符合题意；
D．图中有电源，闭合开关，导体棒在磁场中就会运动起来，说明通电导体在磁场中受到力的作用，是电动机原理，故D不符合题意。
故选C。
4、用图示装置探究导体在磁场中运动时产生感应电流的条件，实验时蹄形磁体保持静止，导体棒ab处在竖直向下的磁场中。下列操作中能使灵敏电流计的指针发生偏转的是（  ）

A．导体棒ab保持静止B．导体棒ab向左运动
C．导体棒ab竖直向下运动D．导体棒ab竖直向上运动
答案：B
A．导体棒ab保持静止，没有切割磁感线，故不会产生感应电流，故A不符合题意；
B．导体棒ab向左运动，切割了磁感线会产生感应电流，故B符合题意；
C．导体棒ab竖直向下运动，没有切割磁感线，故不会产生感应电流，故C不符合题意；
D．导体棒ab竖直向上运动，没有切割磁感线，故不会产生感应电流，故D不符合题意。
故选B。
5、图示为直流电动机的工作原理图。线圈abcd处于向右的磁场中，两个铜半环E和F跟线圈两端相连，可随线圈一起转动，两半环中间断开，彼此绝缘；A和B是电刷，它们分别跟两个半环接触，使电源和线圈组成闭合电路。在图示位置，电流沿dcba流过线圈，dc边受到磁场的作用力向下，则（  ）

A．线圈在图示位置时，ab边受到磁场的作用力向下
B．线圈由图示位置转过180o时，电流沿dcba流过线圈
C．线圈由图示位置转过180°时，dc边受到磁场的作用力向下
D．线圈由图示位置转过180°时，ab边受到磁场的作用力向下
答案：D
通电导体在磁场中受力方向与电流方向、磁场方向有关，其中之一发生改变，则受力方向发生改变。
A．根据题意知道，此时dc边受到磁场的作用力向下，由于ab边中电流方向与dc中电流方向相反，而磁场方向相同，所以ab边受到磁场的作用力与dc边受到磁场的作用力相反，即ab边受到磁场的作用力向上，故A错误；
B．由图知道，线圈由图示位置转过180o时，电流沿abcd流过线圈，故B错误；
C．线圈由图示位置转过180°时，dc边中电流的方向反向，则受力方向改变，即dc边受到磁场的作用力向上，故C错误；
D．线圈由图示位置转过180°时，ab边中电流的方向反向，则受力方向改变，即ab边受到磁场的作用力向下，故D正确。
故选D。
6、如图所示，小磁针处于静止状态，关于甲、乙两磁极的判断正确的是（　　）

A．N极   S极B．S极   N极C．S极   S极D．N极   N极
答案：C
磁感线的方向与小磁针静止时北极所指的方向一致，且磁感线从磁体的北极出来回到南极；由图可知，小磁针的N极是向上的，说明磁感线的方向向上，磁体周围的磁感线是从N极出发，回到S极，所以磁感线分别进入甲和乙，所以甲和乙都是S极，故ABD错误，C正确。
故选C。
7、如图所示，在蹄形磁体的磁场中放置一根导线。利用此实验装置进行实验，下列说法正确的是（　　）

A．在a、b间接入电源，可以探究电磁感应现象
B．在a、b间接入电源，可以探究电动机的工作原理
C．在a、b间接入电流表，可以探究磁场对电流的作用
D．在a、b间接入电流表，只要使导线运动，电流表指针就会发生偏转
答案：B
AB．在a、b间接入电源，通电导体在磁场中会受到力的作用，可以探究电动机的工作原理，故A错误，B正确；
CD．在a、b间接入电流表，电路中无电源，闭合电路中的部分导体只有在磁场中做切割磁感线运动时（若导线沿磁感线方向竖直上下运动，测不会产生感应电流，电流表指针不会发生偏转），会产生感应电流，电流表指针才会发生偏转，可以探究电磁感应现象，故CD错误。
故选B。
8、关于磁现象和磁场，下列说法正确的是（　　）
A．小磁针若从中截成两段，一段是N极，一段是S极
B．磁场和磁感线都是真实存在的
C．磁体周围的磁感线越密集的地方说明磁场越强
D．指南针的N极指向地理的南方
答案：C
A．小磁针若从中截成两段，则每段均仍有两个磁极，S极和N极，故A错误；
B．磁场是真实存在的，但磁感线是人为引入的一组假想曲线，故B错误；
C．磁感线能表示磁场的强弱，磁体周围的磁感线越密集的地方说明磁场越强，故C正确；
D．指南针的N极指向地理的北方，故D错误。
故选C。
9、如图所示，静止于光滑水平面的小车上放有一条形磁铁，左侧有一电磁铁，闭合开关，下列判断正确的是（　　）

A．小车向左运动
B．只将滑片P向右移动，电磁铁磁性不变
C．电磁铁右端为N极
D．只将电源正负极交换，电磁铁磁性增强
答案：A
AC．电流从电源的正极流出，根据安培定则可知，通电螺线管的左端是N极，右端为S极，小车上的磁铁左端为N极，异名磁极相互吸引，小车受到了一个向左的吸引力，小车就会向左运动，故A正确，C错误；
B．滑片P向右移动，滑动变阻器连入电路的电阻增大，电源电压不变，电流减小。在线圈匝数和铁芯不变时，电流减小，电磁铁的磁性减弱，故B错误；
D．把电源的正负极对调，可以改变电磁铁的极性，但不能改变磁性强弱，故D错误。
故选A。
10、马拉松比赛时常采用感应芯片计时，芯片里的线圈一旦有电流通过，就会激发芯片发送编码信息，系统实时获取计时信息。当正确佩带芯片的参赛者通过起点和终点设置有磁场的地带时，就能计时，下列器件工作原理与它相同的是（　　）
A．闭合开关导体棒在磁场中运动
B．门吸
C．手摇发电电筒
D．电铃
答案：C
感应芯片计时，芯片里的线圈一旦有电流通过，就会激发芯片发送编码信息，系统实时获取计时信息。利用了电磁感应原理。
A．闭合开关导体棒在磁场中运动，原理是通电导体在磁场中受力的作用，故A不符合题意；
B．门吸的原理是磁体有吸引铁的性质，故B不符合题意；
C．手摇发电电筒的原理是电磁感应，故C符合题意；
D．电铃的原理是通电导体周围存在磁场，利用了电流的磁效应，故D不符合题意。
故选C。
11、如图甲所示是一款新式手电筒，当沿图中箭头方向来回摇动电筒时，灯泡就能发光图乙所示的四个实验中能反映其工作原理的是（　　）

A．B．C．D．
答案：A
当沿图中箭头方向来回摇动电筒时，导线中产生了感应电流，使小灯泡发光，利用的是电磁感应现象。
A．闭合电路的一部分导体在磁场中做切割磁感线运动，会产生感应电流，是电磁感应现象，故A符合题意；
B．通电导体在磁场中受力转动，是电动机工作原理，故B不符合题意；
C．该实验是奥斯特实验，利用的是电流周围有磁场，使下方小磁针受力转动，故C不符合题意；
D．当移动滑动变阻器的滑片，电路电流发生变化，研究的是电磁铁磁性强弱与电流的关系，故D不符合题意。
故选A。
12、小张学习了“电与磁”知识后，设计了如图所示的装置：用导线将磁场中的金属杆ab、cd和光滑金属导轨连接成闭合回路。以下说法正确的是（  ）

A．当左右移动cd时，ab不会运动
B．当左右移动ab时，cd会运动
C．当上下移动右侧磁体时，ab会运动
D．当左右移动cd时，右侧装置工作原理与电动机原理相同
答案：B
A．由题意可知，金属杆ab、cd和光滑金属导轨连接成闭合回路，当左右移动cd时，金属杆cd在做切割磁感线的运动，此时电路中产生感应电流，带电金属杆ab在磁场中受力运动，故A错误；
B．当左右移动ab时，此时电路中产生感应电流，带电金属杆cd在磁场中做运动，故B正确；
C．当上下移动右侧磁体时，相当于金属杆cd没有在磁场中做切割磁感线的运动，闭合电路中没有感应电流，金属杆ab不会运动，故C错误；
D．当左右移动cd时，金属杆cd在磁场中做切割磁感线的运动，此时电路中产生感应电流，这与发电机的工作原理相同，故D错误。
故选B。
13、如图是某同学发明的“铁皮自动分开装置”。将强磁铁靠近一叠铁皮，被磁化后的铁皮会自动分开。铁皮分开的原因是（  ）

A．同名磁极相互吸引B．异名磁极相互吸引
C．同名磁极相互排斥D．异名磁极相互排斥
答案：C
由题意可知，被磁化后的铁皮会自动分开，说明磁化后的铁皮相互排斥，根据磁极间的相互作用规律可知，铁皮分开的原因是同名磁极相互排斥。
故选C。
14、小明把安装完成的直流电动机模型接入如图所示的电路中，闭合开关并调节滑动变阻器，电动机正常转动，若要改变电动机转动方向，下列做法中无效的是（　　）

A．只对调电源的正、负极
B．只对调磁体的N、S极
C．同时对调电源的正、负极和磁体的N、S极
D．导线①改接G、F点，导线②改接C、E点
答案：C
A．电动机转动方向与电流方向和磁场方向有关，调换电流方向或磁场方向，电动机的转动方向会发生变化，所以只对调电源的正、负极，电路中电流方向发生变化，所以电动机的转动方向发生变化，故A不符合题意；
B．只对调磁体的N、S极，磁场方向发生变化，所以电动机的转动方向发生变化，故B不符合题意；
C．同时对调电源的正、负极和磁体的N、S极，电动机的转动方向不会发生变化，故C符合题意；
D．导线①改接G、F点，导线②改接C、E点，电动机中的电流方向发生变化，可以改变电动机的转动方向，故D不符合题意。
故选C。
15、近日，根据国家知识产权局官网公开的信息，HW公司公开了一种芯片堆叠封装及终端设备、芯片是指含有集成电路的硅片，制造芯片的主要材料是（  ）

A．半导体材料B．超导材料
C．绝缘材料D．磁性材料
答案：A
半导体是指导电性能介于导体与绝缘体之间的材料，芯片的主要材料一一硅，它是半导体，故A符合题意，BCD不符合题意。
故选A。
多选题
16、如图所示是一款发光旱冰鞋，滑动时轮子可以自动发电，并点亮LED装饰灯。关于这款旱冰鞋，下列说法正确的是（  ）

A．轮子转动发电是利用电磁感应原理
B．LED装饰灯是由半导体材料制成的
C．LED装饰灯在电路中相当于用电器
D．轮子中的LED装饰灯一定是串联的
答案：ABC
A．滑动时轮子可以自动发电，说明机械能转化为电能，是电磁感应原理，故A正确；
B．LED装饰灯的核心是二极管，是由半导体材料制成，故B正确；
C．LED装饰灯在电路中消耗电能，相当于用电器，故C正确；
D．轮子中的LED装饰灯由一个不亮，其他的不受影响，说明是并联的，故D错误。
故选ABC。
17、货梯设置了超载自动报警系统，其简化电路如图所示，货梯箱底层装有压敏电阻R1，R2为滑动变阻器，K为动触点，A、B为静触点。当出现超载情况时，电铃将发出报警声，以下说法正确的是（  ）

A．电磁铁的上端为N极
B．压敏电阻的阻值随压力的增大而减小
C．压敏电阻的阻值增大，电磁铁的磁性增强
D．如果要使货梯设定的超载质量变大，那么滑动变阻器R2的滑片P向右滑动
答案：BD
A．电流从电磁铁下端流入，根据安培定则，右手四指顺着电流方向握住螺线管，大拇指所指的方向为N极，即电磁铁的下端为N极，故A错误；
B．当出现超载情况时，电铃将发出报警声，则衔铁被吸引到K与静触点B接通，表明此时电磁铁磁性增加，即电流变大，电阻变小，所以压敏电阻的阻值随压力的增大而减小，故B正确；
C．压敏电阻的阻值增大，根据欧姆定律，电压一定，电流变小，电磁铁的磁性减弱，故C错误；
D．压敏电阻的阻值随压力的增大而减小，如果要使货梯设定的超载质量变大，则压敏电阻的阻值会变小，电磁铁动作的电流是一定的，根据欧姆定律，电压一定，总电阻一定，所以滑动变阻器接入的电阻要变大，即滑动变阻器R2的滑片P向右滑动，故D正确。
故选BD。
18、关于图所示的四个电磁实验，下列说法中正确的是（　　）

A．实验甲：断开开关S时，小磁针指向如图甲所示，闭合开关S，小磁针发生偏转，表明通电导线周围存在磁场
B．实验乙：闭合开关S，改变滑动变阻器接入电路的阻值，电磁铁的磁性强弱会改变
C．实验丙：闭合开关S，导体ab在磁场中水平向左运动，ab中会产生感应电流
D．实验丁：闭合开关S，导体ab在磁场中运动，发电机是根据这一原理制成的
答案：ABC
A．实验甲，闭合开关S，通电导线周围存在磁场，小磁针受到磁场的作用发生偏转，表明通电导线的周围存在磁场，故A正确；
B．实验乙，闭合开关S，改变滑动变阻器接入电路的阻值，改变电路中电流大小即电磁铁的磁性强弱会改变，故B正确；
C．实验丙，闭合开关后，导体ab在磁场中水平向左运动，做切割磁感线运动，电路中就会有感应电流，故C正确；
D．实验丁，开关S闭合，导体在磁场中运动，其工作原理是通电导体在磁场中受力而运动，电动机是利用这一原理制成的，故D错误。
故选ABC。
19、关于电现象与磁现象，以下说法错误的是（　　）
A．磁体周围存在着磁场
B．街边的路灯总是同时亮同时灭，因此路灯都是串联
C．磁体外部的磁感线都是从磁体的N极出发，回到S极的
D．“司南之杓，投之于地，其柢指南”，这说明“柢”指向地磁场的南极
答案：BD
A．磁体周围存在着磁场，磁极之间的相互作用是通过磁场产生的，故A正确，不符合题意；
B．街边的路灯是并联的，因为其中一盏灯坏了另外的灯依然可以亮；同时亮同时灭不是判断串联还是并联的依据，故B错误，符合题意；
C．磁体外部的磁感线都是从磁体的N极出发，回到S极的，故C正确，不符合题意；
D．“司南之杓，投之于地，其柢指南”，这里的“南”指的是地理的南方，因为地磁场的北极在地理的南极附近，这说明“柢”指向地磁场的北极。故D错误，符合题意。
故选BD。
20、关于磁现象，下列说法正确的是（　　）
A．用磁感线可以描述磁场的强弱
B．小磁针在磁场中静止时N极的指向决定了该点的磁场方向
C．奥斯特实验表明导体周围有磁场
D．在磁体周围撒铁屑可以使铁屑被磁化并显示出磁场的形状
答案：AD
A．用磁感线可以描述磁场的强弱，磁感线越密集的地方，磁场越强，故A正确；
B．自由小磁针在磁场中静止时N极指向与该点的磁场方向一致，但该点的磁场方向是客观存在的，不是由放在该点的小磁针静止时N极指向决定的，故B错误；
C．奥斯特实验表明通电导体周围存在磁场，故C错误；
D．在磁体周围撒铁屑，铁屑会被磁场磁化，并由于受到磁场对它的作用力而有序排列，显示出磁场的形状，故D正确。
故选AD。
21、如图所示，下列说法正确的是（　　）

A．甲图中的实验可以证明电流周围存在磁场
B．乙图中的实验可以证明“磁能生电”，是机械能转化为电能
C．丙图可以说明磁场对通电线圈有力的作用，利用其原理制成了发电机
D．丁图是电动机，其原理与电话话筒相同
答案：AB
A．图甲中奥斯特实验，说明了通电导线周围存在磁场，故A正确；
B．乙装置没有电源，即线圈转动时，电路中就会产生感应电流，即电磁感应现象，该过程是将机械能转化为电能的过程，故B正确；
C．图丙中，研究磁场对通电线圈有力的作用，利用其原理制成了电动机，故C错误；
D．电动机的原理是把电能转化为机械能，利用通电导体在磁场中受力的作用原理，电话话筒的原理是把动能转成电能，利用的是电磁感应规律，故D错误。
故选AB。
22、关于电磁的知识，下列说法正确的是（　　）
A．导体中的电荷做定向移动时，导体周围会产生磁场
B．电动机在使用过程中，将机械能转化为电能
C．导体在磁场中做切割磁感线运动时，导体中就会产生感应电流
D．地磁场的磁感线是从地理南极附近指向地理北极附近
答案：AD
A．金属导体中的自由电子在做定向移动时，导体中会产生电流；电流的周围一定会产生磁场，故A正确；
B．电动机工作时，消耗电能，主要将电能转化为机械能，故B错误；
C．闭合电路的部分导体在磁场中做切割磁感线的运动时，在电路中才会产生感应电流，故C错误；
D．地磁场的磁感线是从地磁北极（地理南极附近）到地磁南极（地理北极附近），故D正确。
故选AD。
23、我市装有多座过街天桥，极大方便了行人的出行。阴雨天时，空气潮湿，能见度低，路面湿滑，为保证行人上下天桥时的安全，需在天桥入口处设置警示灯。图甲是某同学为此设计的部分模拟电路，电磁铁及触点1固定不动，衔铁可在电磁铁作用下上下运动，带动铜棒OF绕O点运动。该电路中需用到阻值随空气湿度变化的湿敏电阻，将湿敏电阻接在电路中（图中未画出），闭合开关S，当空气湿度小于设定值时，警示灯随湿度变化而自动调整亮度；当空气湿度增大到设定值时，警示灯能不断闪烁。图乙是可供选择的两种湿敏电阻的阻值随湿度变化关系的图像。忽略电磁铁线圈电阻，灯泡阻值不变，以下说法正确的是（  ）

A．应选R1作为该电路的湿敏电阻
B．在M、N、Q三处位置中，湿敏电阻应安装在M处
C．小于设定值时，湿度越小警示灯越亮
D．向左移动滑片P，可使警示灯在较小湿度下实现闪烁
答案：BD
A．由图乙知，R1的电阻随湿度的增加而增加，R2的电阻随湿度的增加而减小。根据实际情况，当空气潮湿，能见度变低时，警示灯变亮，电路中电流变大，电阻变小，即湿敏电阻随湿度的增加而减小，所以应选R2作为该电路的湿敏电阻，故A错误；
B．由图甲知，当湿度增大，能见度低，湿敏电阻变小，根据欧姆定律得，电路的电流增大，电磁铁的磁性变强，将衔铁吸引下来，若湿敏电阻应安装在M处时，会被短路，电路的电流突然增大，警示灯一下变得很亮起到闪烁的作用，故B正确；
C．由图乙知，当湿度减小，湿敏电阻变大，根据欧姆定律得，电路的电流变小，所以小于设定值时，湿度越小警示灯越暗，故C错误；
D．向左移动滑片P，电路中电阻变小，根据欧姆定律得，电路的电流增大，电磁铁的磁性变强，将衔铁吸引下来可使警示灯在较小湿度下实现闪烁，故D正确。
故选BD。
24、如图所示的导体棒ab和cd分别置于左右两个蹄形磁铁的磁场中，两导体棒通过导线串联，构成一个闭合回路，忽略蹄形磁铁的磁极之间以外的磁场，下列说法正确的是（  ）

A．固定导体棒cd，快速拉出左边蹄形磁铁，可以演示电磁感应现象
B．将南北方向运动的导体棒cd和磁铁一起看成电源，可以演示电动机的工作原理
C．利用该装置，可以演示感应电流方向和通电导体在磁场中受力方向各与哪些因素有关
D．固定导体棒ab，移走右边蹄形磁铁，在Q点放一枚小磁针，调整cd为南北方向，向外拉出左侧磁铁，可以验证奥斯特实验
答案：ABCD
A．导体棒ab、cd、导线、灵敏电流计构成闭合回路，固定导体棒cd快速拉出左边蹄形磁铁时导体棒ab做切割磁感应线运动，此时电路中有感应电流产生，灵敏电流计发生偏转，可以演示电磁感应现象，故A正确；
B．南北方向运动的导体棒cd和磁铁看成电源，当电路中有感应电流产生时，导体棒ab在磁场中，会受到力的作用而运动，可以演示电动机的工作原理，故B正确；
C．演示感应电流方向与哪些因素有关时可使用导体棒ab或导体棒cd在磁场中沿不同方向运动，同时观察灵敏电流计的偏转方向；演示通电导体在磁场中受力方向时，可沿不同方向移动导体棒ab或导体棒cd，观察另一导体棒在磁场中的运动方向来判断受力方向，故C正确；
D．固定导体棒ab拉出左侧磁铁时电路中产生感应电流，通电导体周围存在磁场，可观察到小磁针发生偏转验证奥斯特实验，故D正确。
故选ABCD。
25、勤思考、爱交流的小琴对电磁的知识进行了总结，并与小文进行交流。小文认为小琴的结论有的正确、有的错误。小琴总结的下列结论中正确的是（　　）
A．导体中的负电荷在做定向移动时一定产生磁场
B．改变磁场的方向，通电导线在磁场中的受力方向就发生改变
C．闭合回路的导体在磁场中做切割磁感线运动时，导体中就产生感应电流
D．指南针在地磁场中静止时，指南针的N极受到地磁场的作用力
答案：AD
A．导体中的负电荷在做定向移动时能产生电流，电流周围一定有磁场，故A正确；
B．保持电流方向不变，改变磁场的方向，通电导线在磁场中的受力方向就发生改变，故B错误；
C．闭合回路的部分导体在磁场中做切割磁感线运动时，导体中就产生感应电流，故C错误；
D．磁体在磁场中会受到力的作用，指南针在地磁场中静止时，指南针的N极受到地磁场的作用力，故D正确。
故选AD。
填空题
26、如图所示，用漆包线绕成矩形线圈，将线圈两端的导线拉直并用刀将漆全部刮掉，作为转动轴。将线圈放在金属支架上，它的下面放一块小磁体。用纸做一个小风车固定在转动轴上，将装置与小量程的电流表相连，让电流表、线圈和导线构成通路。现使小风车转动，可观察到______，从而说明电路中有电流产生。若将电流表换成干电池接入电路，线圈_______选填“能”或“不能”）持续转动，原因是______

答案：     电流表指针偏转     不能     见解析
[1]图中线圈、导线和电流表组成闭合电路，线圈处在磁场中，风吹风车带动线圈转动切割磁感线从而产生感应电流，因此电流表指针会发生偏转。
[2][3]若将图中电流表换成干电池，则无风吹时，由于通电线圈处在磁场中故而受力转动，但线圈转动至平衡位置因线圈两端的绝缘漆全部刮掉，无法改变线圈中的电流从而不能持续转动下去。
27、如图为实验室常用电流表的内部结构图。多匝金属线圈悬置在磁体的两极间，线圈与一根指针相连。当线圈中有电流通过时，它受力转动带动指针偏转，便可显示出电流的大小。根据“电流表的工作原理”还可以制成_______ （选填序号即可：①动圈式话筒；②动圈式扬声器；③电动机；④发电机；⑤电磁起重机。）

答案：②③
电流表的工作原理属于通电导线在磁场中受力运动，动圈式话筒和发电机根据电磁感应原理工作，动圈式扬声器和电动机的原理是通电导线在磁场中受力运动，电磁起重机是利用电磁铁原理工作，故答案为②③。
28、一节新干电池的电压是________V，功率为1kW的用电器工作 0.5 h，消耗的电能为____________度，丹麦物理学家奥斯特发现电流周围存在________________。
答案：     1.5     0.5     磁场
[1]不同的电源有不同的电压，一节新干电池的电压是1.5V。
[2]1 kW的用电器工作 0.5 h，消耗的电能为
W=Pt=1kW×0.5h=0.5kW⋅h=0.5度
[3]丹麦物理学家奥斯特发现给导体通电时，导线周围的小磁针会发生偏转，说明电流周围存在磁场。
29、《论衡》中记载：“司南之杓、投之于地，其柢指南”。如图。“柢”即握柄，是磁体的_______极，司南之所以能指南北，是由于受到_______的作用。

答案：     S（南）     地磁场
[1]由题意知，司南放在地上时，握柄指向地理的南方，而地磁极的N极在地理南方附近，据同名磁极相互排斥，异名磁极相互吸引，所以握柄是磁体的S（南）极。
[2]司南静止时指南北是由于它受到地磁场的作用。
30、如图所示，水平放置的两光滑金属导轨与电路连接并置于垂直于导轨向里的匀强磁场（磁场强弱和方向处处相同）中，两根相同的金属棒AB、CD与导轨紧密接触且可自由滑动，导轨足够长，AB、CD电阻均为R。

（1）固定金属棒AB，把双向开关接到接线柱2，使金属棒CD水平向右运动，此时金属棒AB中有从A流向B的电流；若使金属棒CD水平向左运动，则此时金属棒AB中___________（选填“有”或“没有”）电流；请判断电流的方向___________；（选填“从A流向B”或“从B流向A”）
（2）固定金属棒AB，把双向开关接到接线柱3，金属棒CD受到水平向左的磁场力作用，此时金属棒AB___________（选填“有”或“没有”）受到磁场力；该磁场力的方向___________（选填“水平向左”或“水平向右”）。如果要改变金属棒AB中的受力方向，需要的实验步骤是：___________。
答案：     有     从B流向A     有     水平向左     对换电源正负极或改变磁场方向
（1）[1][2]闭合导体切割磁感线将产生感应电流，固定金属棒AB，把双向开关接到接线柱2，使金属棒CD水平向右运动，此时金属棒AB中有从A流向B的电流，若使金属棒CD水平向左运动，则切割方向发生了改变，此时金属棒中仍有电流，但是电流的方向与之前相反，是从B流向A。
（2）[3][4]固定金属棒AB，把双向开关接到接线柱3，金属棒CD受到水平向左的磁场力作用，通电导体在磁场中会受到力的作用，此时金属棒AB受到磁场力，且两金属棒中电流方向相同，金属棒AB与金属棒CD受到的力的方向相同，都是水平向左。
[5]金属棒受力的方向与磁场方向和电流方向有关，如果要改变金属棒AB中的受力方向，可以对换电源正负极或改变磁场方向。
