初中物理九年级物理全册第十五章电流和电路基础知识点归纳总结.docx

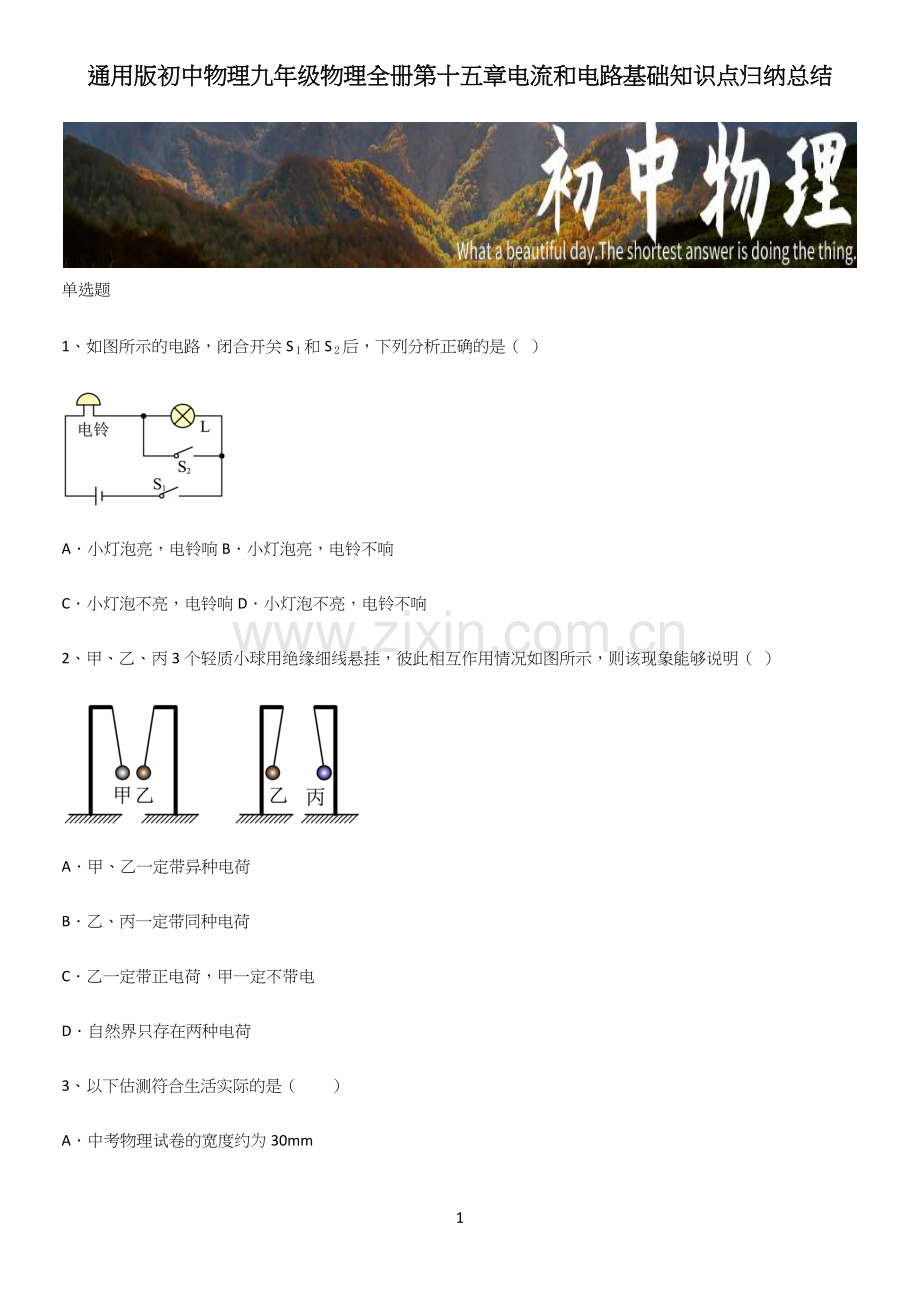

通用版初中物理九年级物理全册第十五章电流和电路基础知识点归纳总结1单选题1、如图所示的电路，闭合开关S1和S2后，下列分析正确的是（）A小灯泡亮，电铃响B小灯泡亮，电铃不响C小灯泡不亮，电铃响D小灯泡不亮，电铃不响2、甲、乙、丙3个轻质小球用绝缘细线悬挂，彼此相互作用情况如图所示，则该现象能够说明（）A甲、乙一定带异种电荷B乙、丙一定带同种电荷C乙一定带正电荷，甲一定不带电D自然界只存在两种电荷3、以下估测符合生活实际的是（）A中考物理试卷的宽度约为30mmB一本物理教科书的质量约为250gC绿色蔬菜保鲜的适宜温度约为30D教室内一盏日光灯工作时的电流约为1A4、如图所示是某动感单车扶手的示意图，显示屏能显示有关骑行数据。正常骑行中，只有按压显示屏的“开始”按钮（相当于开关S1闭合），且将双手握住“手握感应片”（相当于开关S2闭合）时，显示屏才能接通电源，显示骑行数据。下列符合要求的模拟电路是（）ABCD5、如图所示电路中，电源电压恒定。闭合开关，电路正常工作一段时间后，灯泡L突然熄灭，电路中只有两个电表有示数。电阻R或灯泡L仅有一个出现了故障，其它元件均完好。下列说法中（）可能灯泡L断路可能灯泡L短路可能电阻R断路可能电阻R短路A只有正确B只有正确C只有正确D只有正确6、在“会飞的章鱼”实验中，将塑料袋剪成细丝制成“章鱼”，毛巾分别摩擦“章鱼”和塑料管，将摩擦后的“章鱼”抛向空中，在其下方用摩擦后的塑料管靠近“章鱼”，“章鱼”使飞起来，如图所示。关于该实验下列说法正确的是（）A毛巾与塑料管摩擦的过程中创造了电荷B毛巾摩擦后的“章鱼”细丝间会相互吸引C摩擦后的“章鱼”与毛巾带上了同种电荷D“章鱼”飞起的原理与验电器工作原理相同7、使用空气炸锅（如图所示）时发现：同时闭合定时开关和温控开关产生热风，仅闭合定时开关产生冷风，不会只发热不吹风。则其电路可能是（）ABCD8、两款温控开关K1和K2，当温度低于50时，K1保持闭合，K2保持断开；当温度高于50时，K1保持断开，K2保持闭合，某保温水壶用其中一款开关检测水温，其加热电阻R在水温低于50时工作，在水温高于50时不工作，下列电路图中符合用电安全且能实现该保温水壶功能的是（）ABCD9、在图甲所示的电路中，闭合开关后电流表的示数如图乙所示。下列描述正确的是（）A灯泡L1与L2并联B电压表测L2两端的电压C通过L1、L2的电流相等D通过L1的电流为0.22A10、如图所示，当带电体接触验电器的金属球时，金属箔片张开一定的角度。下列说法正确的是（）A若带电体带正电荷，则带电体一定是用丝绸摩擦过的玻璃棒B若带电体带负电荷，则带电体一定是用毛皮摩擦过的橡胶棒C若带电体带正电荷，则瞬间电流方向从带电体流向金属箔D若带电体带负电荷，则瞬间电流方向从带电体流向金属箔11、利用如图所示的电路探究“并联电路电流的规律”。开关闭合，电流表A1的示数为0.12A，A的示数为0.36A。以下说法中正确的是（）A通过R1的电流是0.24AB电流表A2的示数为0.24AC通过R2的电流是0.48AD干路的电流为0.48A12、学习了摩擦起电的相关知识后，小彦同学拿梳子梳头发，结果出现了梳子把头发吸起来了，如图所示，产生该现象的原因是（）A小彦的头发带有异种电荷B梳子与小彦头发带有同种电荷C摩擦的方法使电子发生了转移D摩擦的方法创造了电荷，使头发带了电13、如图所示为一种新型“水温感应龙头”。自带水流发电电源。当水流温度低于40。感应开关S1闭合，只有绿灯照亮水流；当水温达40及以上，感应开关S2闭合，只有红灯照亮水流，以警示用水人。下列电路设计能实现该功能的是（）ABCD14、图示的四种用品中，通常情况下属于导体的是（）A金属勺B瓷碗C塑料壳D木铲15、“未来科技”的四位同学画了如图四幅电路图，下列说法正确的是（）A图中两个小灯泡为串联关系B图中两个小灯泡为并联关系C图中闭合开关，两个小灯泡均能发光D图中闭合开关，两个小灯泡均能发光多选题16、如图甲电路，闭合开关S后，两个灯泡都能发光，乙图为电流表A1指针的位置，如果电流表A2读数是0.5A，则下列说法正确的是（）A灯泡L1和L2并联B电流表A1一定连接“3A”接线柱C电流表A1的读数是1.5AD通过灯L1的电流为12A17、关于生活中的一些电路连接，下列判断正确的是（）A节日的夜晚，街道两边树上的小彩灯是并联的B道路两旁的路灯，晚上同时亮，早上同时灭，它们是串联的C厨房里的换气扇和照明灯，使用时互不影响，它们是并联的D楼道里的电灯使用的声控开关和光控开关通常是串联的18、下图的四个电路中，开关闭合时，为并联电路的是（）ABCD19、物理课上，小轩连接了如图所示的电路，下列描述中正确的是（）A同时闭合S1、S3，电路会形成电源短路B只闭合S1，流过灯泡L1、L2的电流相等C只闭合S2、S3，灯泡L1、L2并联D只闭合S1、S2，灯泡L1、L2都能发光20、如图所示的电路中，分别闭合开关S1、S2和S3，则下列说法中正确的是（）A只闭合开关S1、S2，灯L1亮，L2不亮B只闭合开关S1、S2，灯L2亮，L1不亮C只闭合开关S1、S3，灯L1、L2都亮D三个开关都闭合，灯L1、L2都不亮21、用丝绸摩擦过的玻璃棒去接触不带电的验电器A，A的金属箔片张角变大，如图所示，再用C棒去同时接触A、B验电器的金属球，发现A的金属箔片张角变小，B的金属箔片张角变大，则下列说法正确的是（）A验电器的原理是同种电荷相互排斥B丝绸与玻璃棒摩擦过程中创造出了电荷C丝绸摩擦玻璃棒的过程中，电子是由玻璃棒转移到丝绸D当C棒接触两验电器的金属球时，产生的电流方向为B到A22、如图所示是用一段细铁丝做一个支架作为转动轴，把一根中间戳有小孔（没有戳穿）的饮料吸管放在转动轴上，吸管能在水平面内自由转动。用餐巾纸摩擦吸管使其带电，将带负电的橡胶棒靠近带电吸管的一端时，发现吸管被推开，下列说法正确的是（）A吸管与橡胶棒带异种电荷B吸管和餐巾纸摩擦后，两者带异种电荷C吸管和餐巾纸摩擦时，吸管得到电子带负电D吸管和餐巾纸摩擦起电的过程是创造电荷的过程23、对于图中电路分析正确的是（）A当S2和S3闭合，S1和S4断开时，灯和铃串联B当S2闭合，S1、S3和S4断开时，灯亮铃不响C当S1和S4闭合，S2和S3断开时，灯和铃并联D当S2和S3闭合，S1和S4断开时，有短路出现24、如图所示电路中，下列说法正确的是（）A闭合开关S1，只有灯L2亮B闭合开关S1和S3，灯L1和L2形成串联电路C闭合开关S1、S2，灯L1被短路，只有灯L2亮D开关S1、S2、S3都闭合，两个灯都亮25、如图所示为我国家庭电路实物布线图。下面依次画出的四个家庭电路元件的规定符号，其中正确的是（）ABCD填空题26、如图甲所示，课外小组同学们将铜片和锌片插入橙子中，就制成了一个水果电池。观察到电压表指针发生了偏转，如图乙所示。由此可知：水果电池实现的是_能转化为_能，在此电路中水果扮演的角色是_；锌片是橙子电池的_极。为提高水果电池的输出电压，可以把若干个水果电池_（选填“串联”或“并联”）起来。27、如图所示是用来说明原子及原子核结构情况的示意图。原子是由原子核和核外带_电的电子组成的，原子核内的_带正电，原子自身_（带负/不带/带正）电。原子的质量几乎集中于_。由此图提供的信息可知：原子核内的质子和中子_（有/没有）更精细的结构。28、如图所示的电路中，当开关S1闭合，S2断开时，电流表A的示数为240mA，则通过L2的电流是_mA；当开关S1、S2均闭合时，电流表A的示数为0.56A，则通过灯泡L1的电流是_A，通过L2的电流是_A。29、如图所示是一款网红发光杯，当杯内倒入的液体是_（填“导体”或“绝缘体”）时，就会连通杯底电路，使_材料制成的LED灯发光。LED灯又叫发光二极管，除了可以发光，其导电性上的最大的特性就是_。30、如图所示，有两个相同的验电器A和B，用丝绸摩擦过的玻璃棒接触A的金属球，使A带_电，另外一个验电器B不带电，如图乙，用带有绝缘柄的金属棒把A和B连接起来，可以看到A的金属箔张开的角度_（选填“增大”或“减小”），B的金属箔张开，在这个过程中，有_（选填正电荷或电子）通过金属杆从验电器_（选填“A移动到B”或“B移动到A”），使验电器B也带电。13
