人教版2023初中物理九年级物理全册第二十章电与磁知识点总结归纳.docx

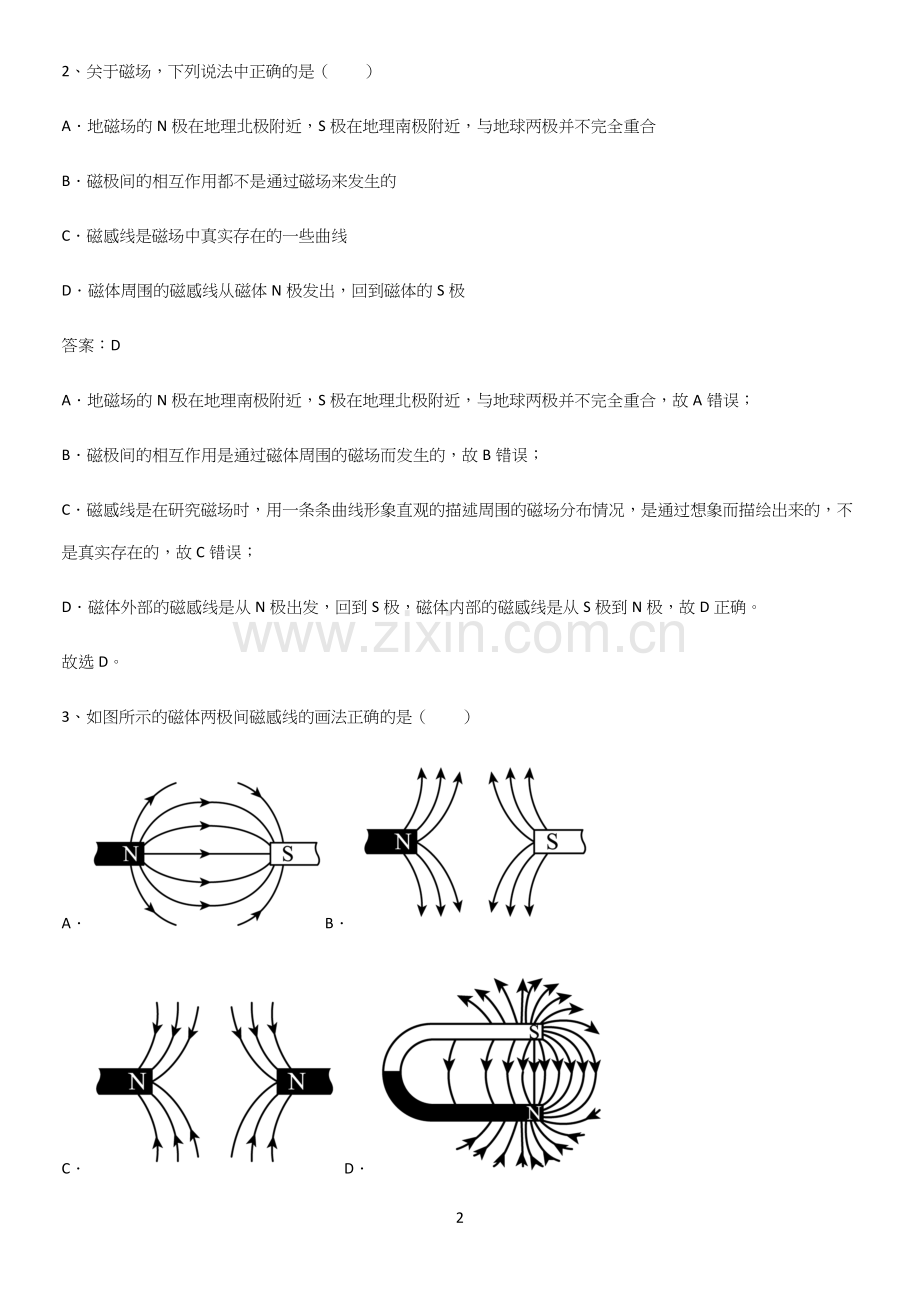

人教版2023初中物理九年级物理全册第二十章电与磁知识点总结归纳完整版1单选题1、人类最早的磁化技术出现在我国宋代。据武经总要记载，如图所示，古人先将鱼形铁烧红，令铁鱼头尾指向南北，然后将其放入水中冷却，依靠地磁场获得磁性，再将其放入水中漂浮，制成指南鱼，图中是它静止时的指向。下列判断正确的是（）A鱼形铁不能被磁体吸引B指南鱼周围存在磁感线C指南鱼鱼头应标注“N”D指南鱼的腹部磁性最强答案：CA铁片烧红后，达到特定温度，蘸水淬火后，在地磁场作用下，内部的分子排列有方向性，获得磁性，即磁化，鱼形铁被磁化后能被磁体吸引，故A错误；B磁体周围存在磁场，故指南鱼被磁化后周围存在磁场；磁感线是为了形象描述磁场而画的一些线，磁感线实际并不存在，故B错误；C将做好的指南鱼放入水盆中，根据同名磁极相互排斥，异名磁极相互吸引，指南鱼的N极指向地磁场的南极，即地理的北极，即指南鱼鱼头应标注“N”，故C正确；D磁体的磁极磁性最强，指南鱼的鱼头与鱼尾磁性最强，故D错误。故选C。2、关于磁场，下列说法中正确的是（）A地磁场的N极在地理北极附近，S极在地理南极附近，与地球两极并不完全重合B磁极间的相互作用都不是通过磁场来发生的C磁感线是磁场中真实存在的一些曲线D磁体周围的磁感线从磁体N极发出，回到磁体的S极答案：DA地磁场的N极在地理南极附近，S极在地理北极附近，与地球两极并不完全重合，故A错误；B磁极间的相互作用是通过磁体周围的磁场而发生的，故B错误；C磁感线是在研究磁场时，用一条条曲线形象直观的描述周围的磁场分布情况，是通过想象而描绘出来的，不是真实存在的，故C错误；D磁体外部的磁感线是从N极出发，回到S极，磁体内部的磁感线是从S极到N极，故D正确。故选D。3、如图所示的磁体两极间磁感线的画法正确的是（）ABCD答案：AAB异名磁体的磁感线从N极出发，回到S极，故A正确；B错误；C同名磁极间都是从N极出发，而不是回到N极，故C错误；D蹄形磁铁的磁感线从N极出发，回到S极，故D错误。故选A。4、某同学制作了如图所示的装置：风吹动时，风车带动磁体上方的线圈转动（线圈两端引出线上的绝缘漆已全部刮掉），灵敏电流计的指针会发生偏转，则下列说法正确的是（）A该装置工作时线圈相当于电路中的用电器B该装置将电能转化为机械能C该装置是利用电磁感应原理工作的D若图中电流计换成干电池，则无风吹时，线圈能持续转动答案：CABC图中线圈、导线和灵敏电流计组成闭合电路，线圈处在磁场中，风吹风车带动线圈转动切割磁感线从而产生感应电流，因此图示装置与发电机原理相同，是利用电磁感应现象工作的，将机械能转化为电能，该装置相当于电源，故C正确，AB错误；D若图中电流计换成干电池，则无风吹时，由于通电线圈处在磁场中故而受力转动，但线圈转动至平衡位置因线圈两端的绝缘漆全部刮掉无法改变线圈中的电流从而不能持续转动下去，故D错误。故选C。5、下列描述的物理情景中，与电动机原理相同的是（）ABCD答案：B电动机原理是通电导体在磁场中受到力的作用；A图中没有电源，开关闭合时，导体棒在磁场中做切割磁感线运动，电路中会产生感应电流，这是电磁感应原理，故A不符合题意；B图中有电源，是通电导体在磁场中受到力的作用，与电动机的原理相同，故B符合题意；C图中是奥斯特实验，是通电导体周围存在磁场，与电动机原理不同，故C不符合题意；D图中是异名磁极相互排斥，与电动机原理不同，故D不符合题意。故选B。6、关于如图所示的实验，下列说法中正确的是（）A这是模拟法拉第电磁感应实验的场景B移走小磁针，电流的磁场消失C根据这一现象的原理，制成了电磁铁D将导线断开，小磁针N极将指向地磁场的北极答案：CA这是探究通电导体周围存在磁场，即奥斯特实验的场景，故A错误；B该磁场是电流的磁场，只有电路中有电流，导线周围就存在磁场，小磁针的作用是证实通电导体周围有磁场，故B错误；C该实验说明通电导体周围存在磁场，这种现象是电流的磁效应，根据这一现象人们发明了电磁铁，故C正确；D将导线断开，导线中没有电流通过，电流的磁场消失。由于受地磁场的影响，小磁针N极将指向地磁场的南极，故D错误。故选C。7、如图所示，是巨磁电阻特性原理的示意图，其中GMR是一个巨磁电阻，其阻值随磁场的增强而急剧减小。闭合开关S1、S2，下列说法正确的是（）A电磁铁的右端为N极B当滑片P向右滑动时，电磁铁磁性增强C当滑片P向左滑动时，巨磁电阻的阻值增大D当滑片P向左滑动时，指示灯变亮答案：DA闭合开关S1，电流从电磁铁的右端流入，左端流出，根据安培定则可知电磁铁左端为N极，右端为S极，故A错误；BCD闭合开关S1、S2，滑片P向右滑动时，滑动变阻器连入电路中的电阻变大，电压一定，由I=UR可知，电流变小，电磁铁磁性减弱；滑片P向左滑动时，电磁铁磁性增强，由题可知，巨磁电阻的阻值减小，电压一定，由I=UR可知，电流变大，由P=UI可知，指示灯的实际功率变大，所以指示灯变亮，故BC错误，D正确。故选D。8、选项图中所示的装置中与甲图工作原理相同的是（）A自发电手电筒B话筒C手摇式发电机D扬声器答案：D图甲中，线圈通电后，会发生转动，它的原理是磁场对通电线圈有力的作用。A自发电手电筒利用电磁感应现象制成的，故A不符合题意；B话筒利用的是电磁感应原理，故B不符合题意；C手摇式发电机利用电磁感应现象制成的，故C不符合题意；D扬声器的原理是磁场对通电线圈有力的作用，故D符合题意。故选D。9、如图所示，闭合开关后，下列说法不正确的是（）A电铃利用电流热效应工作B电源用来提供电能C导线用来连接电路元件D开关用来控制电流通断答案：AA电铃的重要部件是电磁铁，利用电流的磁效应工作的，故A错误，A符合题意。B在电路中，电源是用来提供电能的，将其他形式的能转化成电能，故B正确，B不符合题意。C在电路中，导线具有良好的导电性，导线用来连接电路中的各个元件，使电路构成回路，故C正确，C不符合题意。D在电路中，用开关来控制电路的通断，故D正确，D不符合题意。故选A。10、风能作为一种清洁的新能源，越来越受到世界各国的重视。风力发电已成为我国新能源战略的重要组成部分。下列选项中与风力发电机原理相同的是（）ABCD答案：C风力发电，消耗风能，产生电能，是将风能转化为电能的过程，所以，原理是电磁感应。A图中是奥斯特实验，小磁针发针偏转说明通电导体周围有磁场，故A不符合题意；B图中是利用电磁继电器进行控制的电路，电磁铁通电时有磁性，断电时无磁性，电铃就是利用电磁铁的这个特性工作的，故B不符合题意；C当图中线圈在磁场中做切割磁感线运动时，灯泡会发光，这是电磁感应，与发电机的原理相同，故C符合题意；D图中开关闭合后，电路中有电流，通电导体受到磁场力的作用发生运动，即是电动机的制作原理，故D不符合题意。故选C。11、小明设计了一款“智能照明灯”，其电路的原理图如图所示，光线较暗时灯泡自动发光，光线较亮时灯液所示制电路中，电源电压恒定，R0为定值电阻，R为光敏电阻，其阻值随光照强度的增大而减小。以下说法正确的是（）A电磁铁的上端为S极B当光照强度增强，控制电路的电流变小C当光照强度减弱，电磁铁的磁性增强D灯泡应设计在A和B两接线柱之间答案：DA由图可知，根据安培定则可知，电磁铁的上端为N极，故A错误；B当光照强度增强，光敏电阻的阻值减小，总电阻减小，根据欧姆定律可知，控制电路的电流变大，故B错误；C当光照强度减弱时，光敏电阻的阻值变大，总电阻变大，根据欧姆定律可知，控制电路的电流变小，电磁铁磁性大小与电流大小、线圈匝数有关，电流减小，则磁性变弱，故C错误；D光线较暗时，光敏电阻的阻值大，则控制电路中的电流小，电磁铁的磁性弱，衔铁在弹簧的作用下被拉起，灯泡自动发光，说明灯泡在A和B两接线柱之间，故D正确。故选D。12、如图所示的四个磁现象实验中，反映电动机原理的是（）A电磁铁磁性的强弱与线圈匝数有关B通电后导体在磁场中由静止开始运动C闭合回路一部分导体切制磁感线产生电流D通电导线下方的小磁针发生偏转答案：B电动机原理是磁场对通电导体有力的作用。A电磁铁磁性的强弱与线圈匝数有关是电流的磁效应，属于电生磁，故A不符合题意；B通电后导体在磁场中由静止开始运动是由于磁场对通电导体有力的作用，与电动机工作原理相同，故B符合题意；C闭合回路一部分导体切制磁感线产生电流是电磁感应现象，属于磁生电，与发电机原理相同，故C不符合题意；D通电导线下方的小磁针发生偏转表明通电导体周围存在磁场，是电流的磁效应，故D不符合题意。故选B。13、如图所示，线圈通电后，受磁场力作用将开始顺时针旋转。如果线圈是固定的，磁体可以绕线圈旋转，则线圈通电后，磁体将（）A开始顺时针旋转B开始逆时针旋转C保持静止D以上三种情况都有可能答案：B线圈通电后，受磁场力作用，线圈开始顺时针旋转；如果线圈是固定的，根据静止和运动的相对性可知，则线圈通电后，磁体开始逆时针旋转，故B符合题意，ACD不符合题意。故选B。14、关于图中所示的四个情景，下列说法中正确的是（）A触接后小磁针将发生偏转，说明电流周围有磁场B磁场中导体ab竖直向上运动时，电流表指针会发生偏转C闭合开关后磁场中的导体ab运动，依据该实验原理可制成发电机D通电螺线管周围的磁场强弱与电流方向有关答案：AA题图是奥斯特实验，导线触及电源后，电路中有电流，小磁针将发生偏转，说明电流周围有磁场，故A正确；B由题图可知，磁场中导体ab竖直向上运动时，不切割磁感线，不会产生感应电流，电流计的指针不会偏转，故B错误；C图中有电源，闭合开关后，通电导体在磁场中受力而运动，依据该实验原理可制成电动机，故C错误；D、图中通电螺线管周围的磁场强弱与电流的大小有关，而磁场方向与电流的方向有关，故D错误。故选A。15、如图所示，小明送给奶奶一个电动足部按摩器，可以对足底进行加热、按摩。下列说法正确的是（）A按摩器工作时将机械能转化为电能B按摩器的工作原理与动圈式话筒的工作原理相同C按摩器发热利用了电流的热效应D对足底加热时，足底温度升高，利用做功的方式改变足底的内能答案：CA按摩器工作时消耗了电能，将电能转化为机械能和内能，故A错误；B按摩器的工作原理与电动机工作原理相同。动圈式话筒工作时，没有电源，将机械能转化为电能，与发电机工作原理相同，故B错误；C电流流过按摩器产生热量，所以按摩器发热利用了电流的热效应，故C正确；D对足底加热时，足底温度升高，利用热传递的方式改变足底的内能，故D错误。故选C。多选题16、勤思考、爱交流的小明对电与磁的知识进行了总结，并与小红进行交流，小红认为小明的结论有的正确、有的错误。小明总结的下列结论中正确的是（）A地磁场的北极在地理南极附近B通电导体周围存在磁场C改变了磁场的方向，通电导线在磁场中的受力方向一定发生改变D闭合回路的导体在磁场中运动时，导体中一定会产生感应电流答案：ABA地磁南极在地理北极附近，地磁北极在地理南极附近，故A正确；B将通电导体放在小磁针上方时，小磁针发生了偏转，说明通电导体周围存在磁场，故B正确；C改变磁场的方向，同时电流的方向改变，则通电导线在磁场中的受力方向不会发生改变，故C错误；D闭合回路的一部分导体在磁场中做切割磁感线运动时，导体中就产生感应电流，故D错误。故选AB。17、手机无线充电方便了人们的生活，如图所示，它的原理是送电线圈通过一定频率的交流电，线圈的周围形成交变的磁场，通过电磁感应在受电线圈中产生一定的感应电流，从而将能量从发射端转移到接收端。关于无线充电下列说法中正确的是（）A利用受电线圈的原理可以制成电动机B送电线圈是利用电磁感应原理工作的C受电线圈的原理与发电机工作原理相同D手机充电时将电能转化为化学能答案：CDABC充电板内的送电线圈产生交变磁场，利用的是电流的磁效应；手机内的受电线圈感应到电磁信号，产生感应电流给手机电池充电，这是电磁感应现象，即受电线圈是利用电磁感应原理产生感应电流的；发电机也是利用电磁感应原理工作的，但电动机不是利用该原理工作的，故AB错误，C正确；D手机充电的过程中，消耗了电能，将电能转化为化学能，故D正确。故选CD。18、如图所示，R0是一个光敏电阻，光敏电阻的阻值随光照强度的增加而减小，R是电阻箱（已调至合适阻值），它们和继电器组成自动控制电路来控制路灯，白天灯熄，夜晚灯亮。下列说法正确的是（）A白天流过R0的电流比夜晚大B给路灯供电的电源应接在b、c两端C白天R0两端的电压比夜晚大D白天，如果将电阻箱R的阻值调大则路灯也可能变成亮答案：ADA由电路图可知，两个电阻串联，因为白天时，光敏电阻的阻值随光照强度的增加而减小，可知白天电路中的总电阻小，则流过R0的电流比夜晚大，故A正确；B光敏电阻的电阻值随光照强度的增大而减小，所以白天时光敏电阻的电阻值小，电路中的电流值大，电磁铁将被吸住；继电器的动触点与c接通；晚上时的光线暗，光敏电阻的电阻值大，电路中的电流值小，所以继电器的动触点与b接通，所以要达到晚上灯亮，白天灯灭，则路灯应接在ab之间，故B错误；C白天时，有光照，光敏电阻阻值较小，由上述分析可知电路中的电流较大，根据U=IR可知，电阻箱两端电压会比晚上的大，且电源电压不变，根据串联分压可知，白天R0两端的电压比夜晚小，故C错误；D由电路结构可知，当电阻箱R的阻值变大时，电路中的电流变小，路灯亮，因此白天如果将电阻箱R的阻值调大，路灯也可能发光，故D正确。故选AD。19、关于图所示的四个电磁实验，下列说法中正确的是（）A实验甲：断开开关S时，小磁针指向如图甲所示，闭合开关S，小磁针发生偏转，表明通电导线周围存在磁场B实验乙：闭合开关S，改变滑动变阻器接入电路的阻值，电磁铁的磁性强弱会改变C实验丙：闭合开关S，导体ab在磁场中水平向左运动，ab中会产生感应电流D实验丁：闭合开关S，导体ab在磁场中运动，发电机是根据这一原理制成的答案：ABCA实验甲，闭合开关S，通电导线周围存在磁场，小磁针受到磁场的作用发生偏转，表明通电导线的周围存在磁场，故A正确；B实验乙，闭合开关S，改变滑动变阻器接入电路的阻值，改变电路中电流大小即电磁铁的磁性强弱会改变，故B正确；C实验丙，闭合开关后，导体ab在磁场中水平向左运动，做切割磁感线运动，电路中就会有感应电流，故C正确；D实验丁，开关S闭合，导体在磁场中运动，其工作原理是通电导体在磁场中受力而运动，电动机是利用这一原理制成的，故D错误。故选ABC。20、电动汽车越来越多的进入普通家庭，电动汽车的核心部件是电动机，下列各图中，与电动机工作原理相同的是（）ABCD答案：BD电动机的工作原理是利用通电导体在磁场中受到力的作用而转动的原理工作的；A图为电磁铁的原理图，是探究磁性强弱与线圈匝数的关系，是根据电流的磁效应制成的，故A不符合题意；B扬声器是利用通电导体在磁场中受力运动，与电动机的原理相同，故B符合题意；C动圈式话筒是利用电磁感应的原理制成的，工作时将机械能转化为电能，故C不符合题意；D图中有电源，是利用通电导体在磁场中受到力的作用而转动的原理制成的，是电动机的原理图，故D符合题意。故选BD。21、关于小明同学对下列相关物理知识点解释正确的是（）A图甲中小磁针发生偏转说明通电导体周围存在着磁场B图乙说明电流相同时，线圈匝数越多，电磁铁磁性越强C图丙中小球c带正电，则b球一定带正电，a球可能不带电D图丁中的发电机应用了磁场对电流的作用答案：ABCA图甲中通电后，小磁针发生偏转，受到了磁力的作用，说明通电导体周围存在着磁场，故A正确；B两个电磁铁是串联的，则通过两个电磁铁的电流相同，匝数多的电磁铁吸引的大头针数目多，表明电流相同时，线圈匝数越多，电磁铁磁性越强，故B正确；C同种电荷相互排斥，异种电荷相互吸引，带电体可以吸引不带电的物体，图丙中小球c带正电，bc排斥，则b球一定带正电；ab吸引，a球可能带负电也可能不带电，故C正确；D图丁中的发电机原理图，线圈转动做切割磁感线的运动，电路中就会产生感应电流，应用了电磁感应现象，故D错误。故选ABC。22、如图所示是奥斯特实验的示意图，以下关于奥斯特实验的分析正确的是（）A小磁针发生偏转说明通电导线周围存在磁场B移去小磁针后，通电导线周围磁场消失C通电导线周围的磁场与条形磁体周围磁场分布相似D通电导线周围的磁场方向与电流方向有关答案：ADA小磁针在磁场中会受力转动，所以小磁针发生偏转说明通电导线周围存在磁场，故A正确；B将小磁针放在通电导线周围，只是为了通过它的受力转动来反映通电导体周围存在磁场，采用了转换法，移去小磁针后，导线中仍有电流，所以通电导线周围磁场不会消失，故B错误；C通电导线周围磁场为环形磁场，与条形磁体周围磁场分布不同，故C错误；D导线中电流方向改变，则通电导线周围磁场方向改变，所以通电导线周围的磁场方向与电流方向有关，故D正确。故选AD。23、图是说明巨磁电阻特性原理的示意图，GMR代表巨磁电阻，在磁场中，其阻值随磁场的增强而减小。闭合开关S1、S2，下列说法中正确的是（）A电磁铁左端为N极B电磁铁左端为S极C将滑片P向右滑动，电磁铁磁性变弱D将滑片P向右滑动，指示灯变亮答案：ACAB闭合开关S1，电磁铁所在电路接通，电流从电源正极流向负极，电磁铁线圈中电流方向向上，根据安培定则可知，电磁铁左端为N极，故A正确，B错误；C将滑片P向右滑动，滑动变阻器连入电路的阻值变大，根据欧姆定律可知，电路中电流变小，电磁铁磁性变弱，故C正确；D将滑片P向右滑动，电磁铁磁性变弱，巨磁电阻阻值增大，由于其所在电路的电源电压不变，根据欧姆定律可知，该电路电流变小，小灯泡变暗，故D错误。故选AC。24、小阳学习了电和磁的知识后，形成如下认识，其中正确的是（）A光是一种电磁波，它在真空中的传播速度约为3108m/sB导线中的自由电子发生定向移动时，它的周围就会产生磁场C只要将电动机中的磁场方向改变，线圈的受力方向就会改变D电路的一部分导体做切割磁感线运动，导体中就会有电流答案：ABA光是一种电磁波，它在真空中的传播速度与电磁波的传播速度相同，约为3108m/s，故A正确；B导线中的自由电子发生定向移动时形成电流，它的周围就会产生磁场，这是电流的磁效应，故B正确；C通电导体在磁场中受力的方向与磁场方向和电流方向有关，故只将电动机中的磁场方向改变，线圈的受力方向不一定改变，故C错误；D电磁感应产生的条件是闭合电路的一部分导体做切割磁感线运动，导体中就会有电流，故D错误。故选AB。25、如图所示是燃油汽车启动装置的电路简图。汽车启动时，需将钥匙插入仪表板上的钥匙孔并旋转，电动机启动，则下列分析正确的是（）A电磁铁通电后周围存在磁场B电动机的原理为电磁感应现象C电磁铁通电后电磁铁的上端为N极D电动机工作时将电能全部转化为机械能答案：ACA电磁铁是利用电流的磁效应来工作的，电磁铁通电后周围存在磁场，故A正确；B电动机的原理：利用通电导线在磁场中会受到力的作用而运动。故B错误；C读图可知，电流从电磁铁的上端流入，根据右手定则，右手握住电磁铁，使四指指向电流的方向，则大拇指所指的，电磁铁的上端为电磁铁的N极，故C正确；D电动机能够将电能大部分转化为机械能，但也会产生一少部分内能，故D错误。故选AC。填空题26、如图所示，开关闭合，滑动变阻器的滑片位于左端，小铁片竖直静止在电磁铁的左侧，若左侧为电磁铁的S极，则电源的“+”极是_（选填“A”或“B”）。若将滑片从左端移动到中点，铁片受到的摩擦力将_。（选填“变大”、“不变”或“变小”）答案：B不变1依题意得，电磁铁的左侧为S极，右侧为N极，由安培定则得，螺线管表面的电流方向从上到下，电路中电流的方向从电源的正极流向负极，所以电源的“+”极是B端。2若将滑片从左端移动到中点，铁片始终保持静止，铁片的摩擦力与重力是一对平衡力，铁片的重力大小不变，所以铁片的摩擦力大小不变。27、英国物理学家_发现了著名的电磁感应现象，从而实现了机械能向电能的大规模转化，根据这个发现，后来发明了_（选填“发电机”或“电动机”）使人类大规模用电成为可能，开辟了电气化的时代。答案：法拉第发电机12法拉第发现电磁感应现象，后来根据此原理发明了发电机，为人类大规模获得电能提供了可能。28、如图所示的装置可以用来研究_（填“电动机”或“发电机”）的工作原理。图中闭合开关，静止的导体棒ab在轨道上向右运动，说明了通电导体在磁场中受到_的作用；若只将电源的正、负极对调，则导体棒ab将向_运动（选填“左”或“右”）；若同时将蹄形磁铁的N、S极对调、将电源的正、负极对调，则导体棒ab将向_运动（选填“左”或“右”）。答案：电动机力左右12闭合开关，静止的导体棒ab通电后在轨道上向右运动，说明通电导体在磁场中受到力的作用，这是电动机的原理。34因为通电导体在磁场中受到力的方向受磁场方向和电流方向两因素影响。若只将电源的正、负极对调，改变了电流方向，则导体棒ab的受力方向改变，所以导体棒ab将向左运动；若同时将蹄形磁铁的N、S极对调、将电源的正、负极对调，即磁场方向和电流方向都改变，则导体棒ab的运动方向不变，将向右运动。29、通电线圈相当于一匝的通电螺线管，其两侧的磁极与线圈中电流方向的关系也符合右手定则，把两个通电线圈A和B挂在水平光滑的固定绝缘细杆MN上，通电线圈A和B将_（填“靠近”“距离不变”或“远离”）。答案：远离由图可知，A和B两个线圈中的电流方向相反，根据右手定则，四指指向线圈中电流方向，大拇指指向N极，A线圈中左侧是N极，右侧是S极，B线圈中左侧是S极，右侧是N极，同名磁极相排斥，所以通电线圈A和B会彼此远离。30、如图所示是一种动圈式耳机的内部结构示意图。当音圈中有大小和方向反复变化的电流通过时，音圈带动音膜_（选填“向左”“向右”或“左右往复”）运动。音圈之所以运动，是由于_对通电线圈有力的作用，此过程中，_转化为机械能。答案：左右往复磁场电能123当音圈中有大小和方向反复变化的电流通过时，由于磁场对通电导体有力的作用，所以音圈会运动，从而带动音膜运动；又因为电流方向是反复变化的，音圈受力方向也随之反复改变，所以音圈带动音膜左右往复运动。此过程中，消耗了电能，将电能转化为机械能。22
