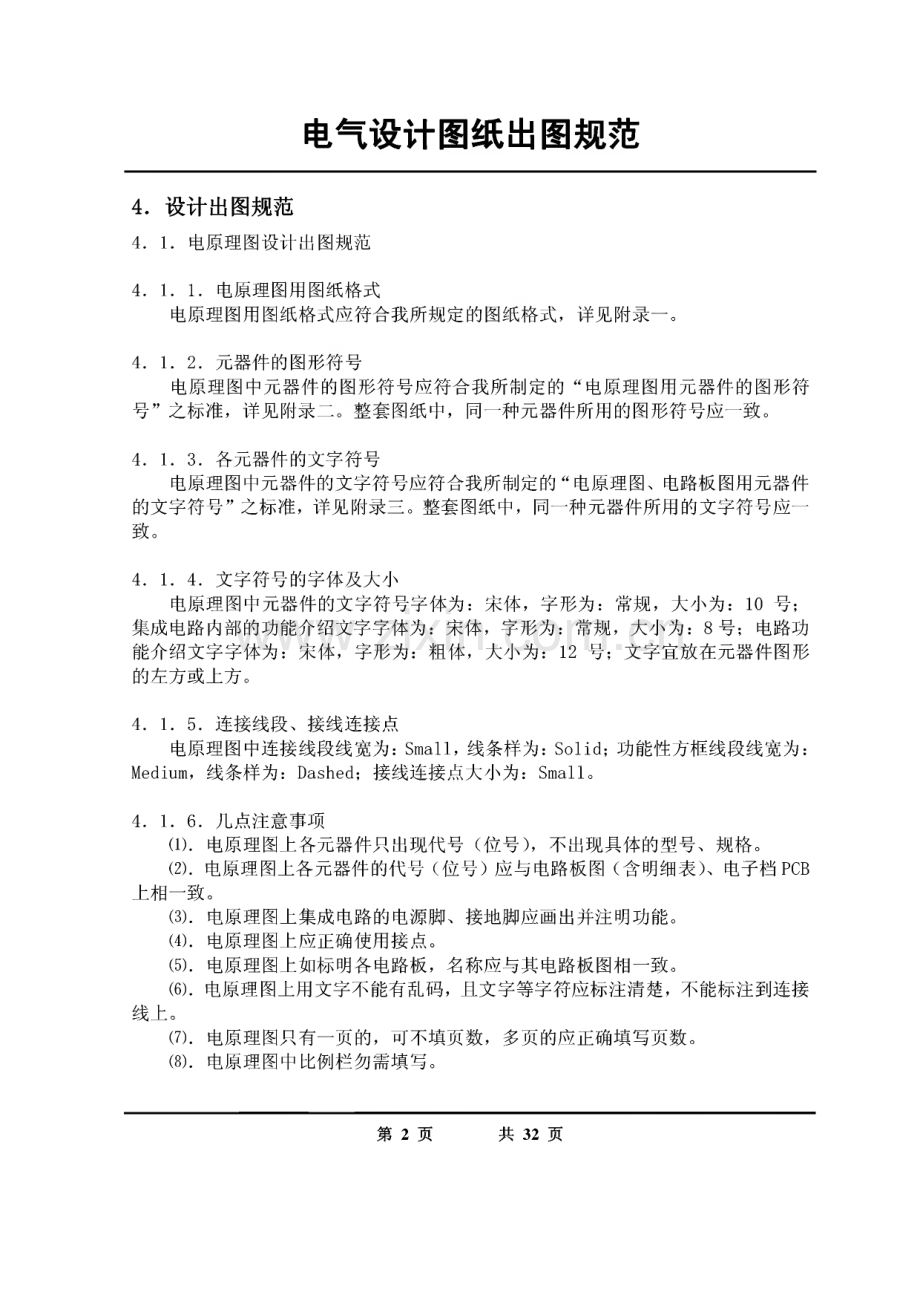

电气设计图纸出图规范1.目的规范电气设计图纸的出图。为硬件设计人员提供电原理图、电路板(含元器件明 细表)、电路板印制板、接线图等图纸的设计出图准则，为工艺人员审核印制电路板、电路板、整机等的可制造性提供工艺审核准则，为检验人员检验印制电路板、电路板、整机等提供读图方便，为生产人员读图的正确理解提供方便。2.范围本规范规定了设计人员设计电原理图、电路板印制板、电路板(含元器件明细表)、接线图等出图时应该遵循的要求，适用于煤科总院常州自动化研究院监控所的所有硬 件设计之图纸。3.定义3.1.电原理图(Circuit P rinciple Scheme)亦称“电路图”，能正确反映电路电气联系实际情况的图。由电路元器件的图形 符号、文字、字母、连接线段、接线连接点等绘制。3.2.印制电路板(P CB,P rinted Circuit Board)亦称“电路板印制板”，在绝缘基材上，按预定设计形成印制元件或印制线路或 两者结合的导电图形的印制板。3.3.电路板(Circuit Board)在印制电路板(P CB)上安装焊接上元器件的成品、半成品。3.4.电路板图(Diagram of Circuit Board)本规范中电路板图专指用于元器件安装的布置图。3.5,元件面(Component Side)安装有主要器件(IC等主要器件)和大多数元器件的印制电路板一面，其特征 表现为器件复杂，对印制电路板组装工艺流程有较大影响。通常以顶面(Top)定义,出图中称A面。3.6.焊接面(Solder Side)与印制电路板的元件面相对应的另一面，其特征表现为元器件较为简单。通常以 底面(Bottom)定义，出图中称B面。第1页共32页电气设计图纸出图规范4.设计出图规范4.1.电原理图设计出图规范4.1.1.电原理图用图纸格式电原理图用图纸格式应符合我所规定的图纸格式，详见附录一。4.1.2.元器件的图形符号电原理图中元器件的图形符号应符合我所制定的“电原理图用元器件的图形符 号”之标准，详见附录二。整套图纸中，同一种元器件所用的图形符号应一致。4.1.3.各元器件的文字符号电原理图中元器件的文字符号应符合我所制定的“电原理图、电路板图用元器件 的文字符号”之标准，详见附录三。整套图纸中，同一种元器件所用的文字符号应一 致。4.1.4.文字符号的字体及大小电原理图中元器件的文字符号字体为：宋体，字形为：常规，大小为：10号；集成电路内部的功能介绍文字字体为：宋体，字形为：常规，大小为：8号；电路功 能介绍文字字体为：宋体，字形为：粗体，大小为：12号；文字宜放在元器件图形 的左方或上方。4.1.5.连接线段、接线连接点电原理图中连接线段线宽为：Small,线条样为：Solid；功能性方框线段线宽为：Medium,线条样为:Dashed；接线连接点大小为：Smallo4.1.6.几点注意事项(1).电原理图上各元器件只出现代号(位号)，不出现具体的型号、规格。(2).电原理图上各元器件的代号(位号)应与电路板图(含明细表)、电子档P CB 上相一致。(3).电原理图上集成电路的电源脚、接地脚应画出并注明功能。(4).电原理图上应正确使用接点。(5).电原理图上如标明各电路板，名称应与其电路板图相一致。(6).电原理图上用文字不能有乱码，且文字等字符应标注清楚，不能标注到连接 线上。(7).电原理图只有一页的，可不填页数，多页的应正确填写页数。.电原理图中比例栏勿需填写。第2页共32页电气设计图纸出图规范4.2.电路板印制板设计出图规范4.2.1.电路板印制板用图纸格式电路板印制板用图纸格式应符合我所规定的图纸格式，详见附录一。4.2.2.单面电路板印制板设计出图规范图样中不标注面,只出现底面（Bottom）,即：B面全部的印制电路图 案（线条、焊盘）、字符及外形的一面。图样中应标注印制电路板尺寸、比例及制造 时的技术要求，如有特殊要求也应标注。4.2.3.双面电路板印制板设计出图规范4.2.3.1.单页出图时，上图或左图应放置A面图案，图案上方应标注“A面”，下图或右图应放置B面图案，图案上方应标注“B面”；A、B面的图案均为实际看到 的图案，即：B面的图案需进行镜像处理，镜像处理为左右镜像，具体见下图1所示（图中虚线只是为了叙述方便，实际是看不到的）。图样中应标注印制电路板尺寸、比例及制造时的技术要求，如有特殊要求也应标注。A面B面图14.2.3.2.分页出图时，第1页应放置A面图案，图案上方应标注“A面”；第2 页应放置B面图案，图案上方应标注“B面”；其它同4.2.3.l.o第3页共32页电气设计图纸出图规范4.2.4.几点注意事项(1).一般在电路板印制板“A面应标注公司的商标、产品的型号、设计部门、设计日期及版本号。(2).安装SMD的一面应增加一组MARK点。(3).多于48脚的BQFP、LQFP、CLCC、P LCC等一般应在IC附近增加一组MARK 点。(4).P CB的两长边应留2.53.0mm的工艺边。(5).SMD焊盘及附近(附近是指焊盘与过孔之间无阻焊措施)不能有过孔。(6).如果P CB安装螺钉为3/4/5,则安装孔附近9/11/12范围内不 允许布置元器件及铜箔，否则影响组合螺钉的使用。(7).连接晶振、发光二极管等通孔插装件的铜箔宽度大于0.3mni,连接接插件的 铜箔宽度大于0.5mm,或改成泪滴焊盘。.电原理图只有一页的，可不填页数，多页的应正确填写页数。4.3.电路板图设计出图规范4.3.1.电路板图用图纸格式电路板图用图纸格式应符合我所规定的图纸格式，详见附录一。4.3.2.元器件的图形符号电路板图中元器件的图形符号应符合我所制定的“电路板图用元器件的图形符 号”之标准，详见附录四。整套图纸中，同一种元器件所用的图形符号应一致。4.3.3.单面有元器件的电路板设计出图规范图样中不标注面，只出现顶面(Top)即：A面全部的元器件符号、字 符及外形的一面。图样中应标注电路板比例及制造时的技术要求，如有特殊要求也应 标注。标注电路板的主要尺寸。一般应在A面空白处画一 4X242的方框，用于贴 标签纸。4.3.4.双面有元器件的电路板图设计出图规范4.3.4.1.单页出图时，上图或左图应放置A面图案，图案上方应标注“A面”，下图或右图应放置B面图案，图案上方应标注“B面”；A、B面的图案均为实际看到 的图案，即：B面的图案需进行镜像处理，镜像处理为左右镜像，具体见下图2所示(图中虚线只是为了叙述方便，实际是看不到的)。图样中应标注电路板比例及制造 时的技术要求，如有特殊要求也应标注。标注电路板的主要尺寸。一般应在A面空白 处画一 4义24则2的方框，用于贴标签纸。第4页共32页电气设计图纸出图规范A面ABM口B面图24.3.4.2.分页出图时，第1页应放置A面图案，图案上方应标注“A面”；第2 页应放置B面图案，图案上方应标注“B面”；其它同4.3.4.l.o 一般应在A面空 白处画一 4X24mni2的方框，用于贴标签纸。4.3.5.几点注意事项（1）.正确填写页数，电路板图在前，明细表在后，图纸标题栏均填“XX电路板”（包括明细表）。（2）.电路板图中应有指向电路板印制板的指示线及“1”字，在明细栏中应填写 与“XX电路板印制板”相一致的名称、图号及要求。（3）.电路板图中应有指向某一元器件的指示线及“2”字，在明细栏中应填写“电 气元器件详见后页”等类似文字说明。（4）.电路板图中代号（位号）字符方向应一致，且符合制图规则。（5）.电路板图中元器件有极性、方向要求的需明确标明。（6）.电路板图中代号（位号）应与电原理图、明细表、电子档P CB上相一致。（7）.电路板图中对于元器件丝印层符号没有表达清楚的元器件装焊位置，要单独 用文字表达，必要时单独出图。例如发光二极管管脚要弯成的角度、弯角的长度及焊 接的高度等。.用公制单位出图。第5页共32页电气设计图纸出图规范4.4.明细表设计出图规范4.4.1.明细表用图纸格式明细表用图纸格式应符合我所规定的图纸格式，详见附录一。4.4.2.明细表中各元器件的书写规范供应商的具体型号可写在备注栏中4.4.2.1.通孔式（直插式）固定电阻器 明细表书写：-土|1：精度：0.5、1等（缺损为5%）-：具体电阻值（单位：Q、K Q、M Q,缺损为Q）-：电阻功率：1/8、1/4、1/2、1、2 等 W-：电阻器种类：RT、RJ、RX等电阻器种类：碳膜电阻器：RT金属膜电阻器：RJ 线绕电阻器：RX合成碳膜电阻器：RH合成碳质实心电阻器：RS 化学沉积膜电阻器：RC 金属氧化膜电阻器：RY 金属玻璃釉电阻器：RI4.4.2.2.贴片式固定电阻器明细表书写：RSM-土I工：精度：0.5、1等（缺损为5%）1-：具体电阻值（单位：Q、KQ、MQ,缺损为Q）-：电阻功率：1/8、1/4、1/2、1等（单位：W）-：电阻器外形尺寸：0603、0805、1206等（用英制）-RSM：贴片式固定电阻器固定代号4.4.2.3.可变电阻器、电位器明细表书写：型号+线性（缺损为无要求）+额定功率+标称阻值+容差或具体型号第6页共32页电气设计图纸出图规范4.4.2.4.压敏电阻器明细表书写：具体型号4.4.2.5.热敏电阻器明细表书写：具体型号4.4.2.6.通孔式（直插式）排阻器明细表书写：RPX一：排阻器总脚数（含公共脚）-：具体电阻值（单位：Q、KQ、MQ,缺损为Q）-RP：排阻器固定代号4.4.2.7.贴片式排阻器明细表书写：RP-X：电阻个数-：具体电阻值（单位：Q、K。、MQ,缺损为Q）-：排阻器外形尺寸：0805、1206等（用英制）-RP：排阻器固定代号4.4.2.8.通孔式（直插式）固定电容器明细表书写：-V-土%匚：精度：5、10等（缺损为20%）-：具体电容值（单位：P F、nF、口 F,缺损为P F）-：电容器耐压：10、16、25、50、63等-：电容器种类：CC、CT、CL、CD等电容器种类：涤纶电容器：CL金属化纸介电容器：CJ聚苯乙烯电容器：CB聚丙烯电容器：CBB聚四氟乙烯电容器：CBF云母电容器：CYI型陶瓷电容器：CC（适用于高频电路）II型陶瓷电容器：CT（适用于低频电路）铝电解电容器：CD固体锂电解电容器：CA液体锂电解电容器：CA第7页共32页电气设计图纸出图规范4.4.2.9.贴片式固定电容器明细表书写：CSM-V-土%E：精度：5、10等（缺损为20%）：具体电容值（单位：P F、nF、uF,缺损为P F）：电容器耐压：10、16、25、50、63等：电容器外形尺寸：0603、0805、1206等（无极性用英制，有极性用公制）：电容器类型：N P O、X7R、Z5U、Y5V等-CSM：贴片式固定电容器固定代号电容器类型：N P O：使用温度范围：-55+125,用于振荡器、谐振器的槽路电容，高频电路的耦 合电容X7R：使用温度范围：-55+125,常用，耐压较高Z5U：使用温度范围：+10+85,通用，容量较大，一般用于低频电路Y5V：使用温度范围：-30+85,通用，容量较大，一般用于低频电路4.4.2.1 0.半可变（微调）、可变电容器明细表书写：型号+最小容量/最大容量+容差或具体型号4.4.2.1 1.固定电感器明细表书写：LG-土I I 1-：精度：5、10等（缺损为20%）-：具体电感值（单位：口 H、mH、H,缺损为u H）-：电感器外形尺寸：0805、1206等（用英制）1-：电感器类型：A：卧式（轴向），B：立式（径向）C：贴片-LG：电感器固定代号4.4.2.1 2.可变电感器明细表书写：型号+最小感量/最大感量+容差或具体型号第8页共32页电气设计图纸出图规范4.4.2.1 3.明细表书写：磁珠FB-/：测试频率（缺损为1 00MHz）：阻抗（单位：Q、KQ,缺损为Q）：额定电流（单位：A）：磁珠外形尺寸：0805、1206等（用英制）FB：磁珠固定代号4.4.2.1 4.整流二极管、发光二极管、开关二极管、稳压二极管、TVS管 明细表书写：具体型号+封装形式4.4.2.1 5.数码管明细表书写：具体型号+封装形式4.4.2.1 6.晶体三极管、场效后三极管明细表书写：具体型号+封装形式4.4.2.1 7.集成电路明细表书写：具体型号+封装形式4.4.2.1 8.模块、组件明细表书写：具体型号4.4.2.1 9.变压器明细表书写：具体型号4.4.2.20.插头 明细表书写：具体型号4.4.2.21.插座明细表书写：具体型号4.4.2.22.熔断器（保险丝）明细表书写：注明外形尺寸、额定电压（32V、1 25V、250V、600V等）、额定电流、熔断速度（F：快速，M：中速，T：慢速）及有无引脚等4.4.2.23.开关明细表书写：具体型号第9页 共32页电气设计图纸出图规范4.4.2.24.继电器明细表书写：具体型号+工作电压4.4.2.25.晶体振荡器 明细表书写：具体型号+封装形式4.4.2.26.滤波器 明细表书写：具体型号4.4.2.27.扬声器明细表书写：具体型号4.4.2.28.传声器明细表书写：具体型号4.4.2.29.电机明细表书写：具体型号4.4.2.30.电池（组）明细表书写：具体型号4.4.2.31.天线明细表书写：具体型号4.4.3.电阻器、电容器、电感器、稳压二极管等元器件的取值规范4.4.3.1.精度为20%的为 E-6 系歹！J,E66=1.0,1.5,2.2,3.3,4.7,6.8 普通电位器、II型陶瓷电容器CT、铝电解电容器CD、铝电解电容器CA等常用此X 3 取值。4.4.3.2.精度为10%的为 E-12 系列，E1 21 2=1.0,1.2,1.5,1.8,2.2,2.7,3.3,3.9,4.7,5.6,6.8,8.2 实心电位器、聚苯乙烯电容器CB、聚丙烯电容器CBB、聚四氟乙烯电容器CBF、I型 陶瓷电容器CC、普通电感器等常用此X1 CT取值。第10页共32页电气设计图纸出图规范4.4.3.3.精度为5%的为 E24 系列,E2424=1.0,1.1,1.2,1.3,1.5,1.6,1.8,2,0,2.2,2.4,2.7,3.0,3.3,3,6,3.9,4.3,4,7,5.1,5.6,6.2,6.8,7.5,8.2,9.1 普通电阻器、精密电位器、涤纶电容器CL、云母电容器CY、要求高的电感器、稳压 二极管常用此xi(r取值。4.4.3.4.精度为2.5%的为E-48系列，建议不采用。4.4.3.5.精度为1%的为 E96 系列，E9 69 6=1.00,1.02,1.05,1.07,1.10,1.13,1.15,1.54,1.58,1.18,1.21,1.62,1.65,1.24,1.27,1.30,1.69,1.74,1.78,1.33,1.37,1.40,1.82,1.87,1.91,1.43,1.47,1.50,1.9 6,2.00,2.05,2.10,2.15,2.21,2.26,2.32,2.37,2.43,2.49,2.55,2.61,2.67,2.74,2.80,2.87,2.94,3.01,3.09,3.16,3.24,3.32,3.40,3.48,3.57,3.65,3.74,3.83,3.92,4.02,4.12,4.22,4.32,4.42,4.53,4.64,4.75,4.87,4.99,5.11,5.23,5.36,5.49,5.62,5.76,5.90,6.04,6.19,6.34,6.49,6.65,6.81,6.98,7.15,7.32,7.50,7.68,7.87,8.06,8.25,8.45,8.66,8.87,9.09,9.31,9.53,9.76 精密电阻器、高精密电位器等常用此X1 CT取值。4.4.4.几点注意事项(1).正确填写页数，电路板图在前，明细表在后，图纸标题栏均填“XX电路板”(包括明细表)。(2).明细表中所列元器件应详细标明名称、型号、规格、封装等要求，特别是一 些多封装形式的器件更应明确标明封装形式。(3).明细表中相同名称、型号、规格、封装的元器件应统计在一起，且代号(位 号)从小到大排列。(4).明细表中“uF、UF、uH、UH”等应改为“口 F、口 H”,欧姆、“O HM”应改为或不写。(5).明细表中特殊元器件应标明生产厂家。.代号(位号)应与电原理图、电路板图、电子档P CB上相一致。(7).二极管“1 N XX”，而不是“IN双.明细表中比例栏勿需填写。第11页共32页电气设计图纸出图规范4.5.接线图设计出图规范4.5.1.接线图用图纸格式接线图用图纸格式应符合我所规定的图纸格式，详见附录一。4.5.2.几点注意事项(1).导线、电缆线应注明型号、规格、长度等要求，并应注明接入、接出的具体 位置。(2).接线图中比例栏勿需填写。公.英制互换：1 IN CH=25.4mm英制EIAJ CO DE040206030805120612101808181222082220公制EIAJ CO DE100516082012321632254520453257205750第12页共32页电气设计图纸出图规范序号元器件名称文字符号序号元器件名称文字符号1固定电阻器含通孔式、贴片式R16变压器T17插头XP2可变电阻器、电位器VR18插座XS3压敏电阻器RV19熔断器（保险丝）F4热敏电阻器RT20开关K、S5排阻器含通孔式、贴片式RP21继电器J22晶体振荡器Y6固定电容器含通孔式、贴片式C23滤波器Z24扬声器SP7半可变（微调）、可变电容器VC25传声器MIC26电机M8固定电感器、线圈 含通孔式、贴片式L27电池（组）B28天线AN T9可变电感器VL2910磁珠FB3011整流、发光、开关、稳压二极管、TVS管VD313212数码管U3313晶体、场效应三极管V3414集成电路N、IC3515模块、组件U36第13页共32页电气设计图纸出图规范附录一：电原理图、电路板印制板图、电路板图、明细表等用图纸格式 第14页共32页电气设计图纸出图规范附录二：电原理图用元器件的图形符号序号元器件名称图形符号说明序号元器件名称图形符号说明1电阻器T 1-一般符号11光敏电阻器1 12带固定抽头 的电阻器图中为两个抽头12压敏电阻器T-了3可调电阻器Lz_J13热敏电阻器T-4带固定抽头 的可调电阻器图中为两个抽头14熔断电阻器1-1 15带滑动触点 的电阻器-r-j-T15磁敏电阻器-1 1-、6带滑动触点 和预调电位器1 1/16碳堆电阻器7带滑动触点 和断开位置 的电阻器17电容器 T一般符号8带滑动触点 的电位器占电位器 的一般符号18极性电容器上T铝、铝等介质 电解电容器9分路器19穿心、旁路 电容器10电热元件Hill20微调、预调 电容器*第15页共32页电气设计图纸出图规范附录二：电原理图用元器件的图形符号（续1）序号元器件名称图形符号说明序号元器件名称图形符号说明21可变、可调 电容器131磁芯有间隙 的电感器22差动可调 电容器32穿在导线上 的磁珠H-1-贴片磁珠 符号同23定片分离 可调电容器JL33带磁芯 的同轴扼流圈24压敏极性 电容器734带磁芯连续可调 的电感器多25热敏极性 电容器735可变电感器-I_rySnni_126具有两个电极 的压电晶体X 11 T晶体振荡器 的一般符号36带固定抽头 的电感器pnnq图中为两个抽头27具有三个电极 的压电晶体1 137步进移动触点 的可变电感器nP128具有两对电极 的压电晶体1 1TT38具有电极和连接 的驻极体丁较长的线 表示正极29电感器、线圈、绕组、扼流圈1139半导体二极管一般符号30带磁芯 的电感器1140发光、发射 二极管务第16页共32页电气设计图纸出图规范附录二：电原理图用元器件的图形符号（续2）序号元器件名称图形符号说明序号元器件名称图形符号说明41光电、接收 二极管51半导体三极管PNP型42变容二极管52半导体三极管 NPN型集电极接管壳43单向击穿二极管（电压调整,稳压）53半导体三极管PNP型集电极接管壳44反向、单隧道 二极管54光电半导体管 NPN型45阶跃恢复二极管55光电半导体管PNP型46双向二极管56反向导通 二极晶体闸流管47双向击穿二极管57反向阻断 二极晶体闸流管48隧道二极管 江崎二极管58反向导通 三极晶体闸流管未指定控制极49热敏二极管59反向导通三极晶体闸流管 P型控制极阴极侧受控50半导体三极管 NPN型60反向导通 三极晶体闸流管 N型控制极阳极侧受控第17页共32页电气设计图纸出图规范附录二：电原理图用元器件的图形符号(续3)序号元器件名称图形符号说明序号元器件名称图形符号说明61反向阻断三极晶体闸流管 P型控制极阴极侧受控71结型场效应管(JFET)P型沟道62反向阻断三极晶体闸流管 N型控制极阳极侧受控72绝缘栅场效应管(IGFET)增强型、单栅、N型沟道J衬底与源极 内部连接63反向阻断 四极晶体闸流管*73绝缘栅场效应管(IGFET)增强型、单栅、P型沟道J衬底无引出线64双向 二极晶体闸流管 双向开关二极管74绝缘栅场效应管(IGFET)耗尽型、单栅、N型沟道J衬底无引出线65双向三极，三端 双向晶体闸流管75绝缘栅场效应管(IGFET)耗尽型、双栅、N型沟道_1_1J133124三绕组 单相变压器Lk*oj prv|134125135126136127137128138129139130140第21页共32页电气设计图纸出图规范附录二：电原理图用元器件的图形符号（续7）序号元器件名称图形符号说明141单相变压器组成 的三相变压器 星形-三角形连接Loj Loj142星形-三角形连接 的三相变压器-rvrvJ LL-rvrrn|-TWWi-143具有四个抽头 的星形一星形连接 的三相变压器-jUUuu-jUOuu-jUOuu144具有有载分接开关 的三相变压器 星形-三角形连接zr _rvrvv_JJ145三相感应调压器146三相自耦调压器 星形连接J147三相变压器 星形星形-三角形连接 _rwxJ|L _rwxj 1rvvp rw_ rrv_148三相变压器星形-曲折形中性点引出的连接_rrvx._rw_rv-Lrvprv_ prv-第22页共32页电气设计图纸出图规范附录三：电原理图、电路板图用元器件的文字符号序号名 称文字符号单字母多字母1功能单元、组件；电路板；控制（保护）屏、台；装置A1.1保护装置AP1.2电流保护装置APA1.3电压保护装置APV1.4距离保护装置APD1.5电压抽取装置AVS1.6零序电流方向保护装置APZ1.7重合闸装置APR1.8母线保护装置APB1.9失灵保护装置APD1.10接地故障保护装置APE1.11电源自动投入装置AAT1.12自动切机装置AAC1.13按频率减负荷装置AFL1.14按频率解列装置AFD1.15自动调节励磁装置AER手动调节励磁装置AMER1.16自动灭磁装置AEA1.17强行励磁装置AEI1.18强行减磁装置AED1.19自动调节频率装置AFR1.20有功功率成组调节装置APA1.21无功功率成组调节装置APR1.22（线路）纵联保护装置APP1.23远方跳闸装置ATQ1.24远动装置ATA1.25遥测装置ATM1.26故障预测装置AUP第23页共32页电气设计图纸出图规范附录三：电原理图、电路板图用元器件的文字符号（续1）序号名 称文字符号单字母多字母1.27故障录波装置AFO1.28中央信号装置ACS1.29自动准同期装置ASA1.30手动准同期装置ASM1.31自同期装置AS1.32巡回检测装置AMD1.33震荡闭锁装置ABS1.34收发讯机AT1.35载波机AC1.36故障距离探测装置AUD1.37硅整流装置AUF2测量变送器；传感器（由电量到非电量交换或相反）B3电容器；蓄电池C3.1电容器（组）C3.2蓄电池组CB4二进制元件；延时、存储器件 数字集成电路、插件D4.1数字集成电路和器件D4.2延迟线DL4.3双稳态元件DB4.4单稳态元件DM4.5磁芯存储器DS4.6寄存器DR5发热器件、热元件；发光器件；照明灯E6直接动作式保护，避雷器；放电间隙；熔断器F6.1避雷器F6.2熔断器FU6.3限压保护器件FV第24页共32页电气设计图纸出图规范附录三：电原理图、电路板图用元器件的文字符号（续2）序号名 称文字符号单字母多字母7发电机，信号发生器；振荡器，振荡晶体G7.1交流发电机GA7.2直流发电机GD7.3同步发电机；发生器GS7.4励磁机GE8信号器件；声光指示器H8.1声响指示器HA8.2电铃HAB8.3蜂鸣器、电喇叭HAU8.4信号灯HL8.5跳闸信号灯HET8.6合闸信号灯HLC8.7光字牌H8.8光指示器HL9程序；程序单元；模块J10继电器K10.1电流继电器KA10.2过电流继电器KAO10.3欠电流继电器KAU10.4负序电流继电器KAN10.5零序电流继电器KAZ10.6电压继电器KV10.7过电压继电器KVO10.8欠电压继电器KVU10.9负序电压继电器KVN10.10零序电压继电器KVZ10.11频率继电器KF10.12过频率继电器KFO10.13欠频率继电器KKFU第25页共32页电气设计图纸出图规范附录三：电原理图、电路板图用元器件的文字符号（续3）序号名 称文字符号单字母多字母10.14差频率继电器KFD10.15差动继电器KD10.16阻抗继电器KI10.17接地继电器KE10.18过励磁继电器KEO10.19欠励磁继电器KEU10.20逆流继电器KR10.21功率方向继电器KW10.22负序功率方向继电器KWN10.23零序功率方向继电器KWZ10.24逆功率继电器KWR10.25同期监察继电器KY10.26失步继电器KYO10.27重合闸继电器KRC10.28重合闸后加速继电器KCP10.29母线差动继电器KDB10.30极化继电器KP10.31干簧继电器KRD10.32闪光继电器KH10.33时间继电器KT10.34信号继电器KS10.35控制（中间）继电器KKC10.36防跳继电器KCF10.37出口继电器KCO10.38跳闸位置继电器KCT10.39合闸位置继电器KCC10.40事故信号中间继电器KCA10.41预告信号中间继电器KCR10.42同期中间继电器KCS第26页共32页电气设计图纸出图规范附录三：电原理图、电路板图用元器件的文字符号（续4）序号名 称文字符号单字母多字母10.43固定继电器KCX10.44加速继电器KCL10.45切换继电器KCW10.46重动继电器KCE10.47脉冲继电器KM10.48绝缘监察继电器KVI10.49电源监视继电器KVS10.50压力监察继电器KVP10.51启动继电器KST10.52保持继电器KL10.53收信继电器KSR10.54停信继电器KSS11电抗器；电感器（电感线圈）永磁铁L12电动机M12.1同步电动机MS13运算放大器；模拟、数字混合器件N14指示器件；测量设备；纪录器件P14.1电流表PA14.2电压表PV14.3（脉冲）计数器PC14.4电度表PJ14.5有功功率表PPA14.6无功功率表PPR14.7纪录仪器PS14.8时钟，操作时间表PT15电力回路开关器件Q15.1断路器QF15.2隔离开关QS15.3接地刀闸QSE第27页共32页电气设计图纸出图规范附录三：电原理图、电路板图用元器件的文字符号（续5）序号名 称文字符号单字母多字母15.4刀开关QK15.5自动开关QA15.6接触器，灭磁开关Q16电阻器；变阻器R16.1电位器RP16.2压敏电阻RV16.3分流器RS17控制回路开关S17.1控制开关（手动）、选择开关SSA17.2按钮开关SSB17.3测量转换开关SSM17.4终端（限位）开关S17.5手动准同期开关SSSM117.6解除手动准同期开关SSM17.7自动准同期开关SSA117.8自同期开关SSA218变压器，调压器T18.1分裂变压器TU18.2双绕组变压器；电力变压器TM18.3转角变压器TR18.4控制回路电源用变压器TC18.5自耦变压器TT18.6励磁变压器TE18.7电压互感器TV18.8电流互感器TA19变换器U19.1电流变换器（变流器）UA19.2电压变换器UV19.3电抗变换器UR第28页共32页电气设计图纸出图规范附录三：电原理图、电路板图用元器件的文字符号（续6）序号名 称文字符号单字母多字母19.4鉴频器UUD19.5解调器，励磁交流器UE19.6编码器UC19.7逆变器UL19.8整流器UF20半导体器件；晶体管，二极管V20.1发光二极管VL20.2稳压器VS20.3可控硅元件VSO20.4三极管VT21导线；电缆，母线；信息总线天线；光纤W22端子，插头；插座；接线柱X22.1连接片；切换片XB22.2测试插孔XJ22.3插头XP22.4插座XS22.5测试端子XE22.6端子排XT23操作线圈；闭锁线圈Y23.1合闸线圈Y123.2跳闸线圈Y223.3电磁铁（锁）YA24滤波器；滤过器Z24.1有源滤波器ZA24.2全通滤波器ZP24.3带阻滤波器ZB24.4高通滤波器ZH24.5低通滤波器ZL24.6无源滤波器ZV第29页共32页电气设计图纸出图规范附录三：电原理图、电路板图用元器件的文字符号（续7）序号名 称文字符号单字母多字母25交流系统相序25.1电源相序第一相L1第二相L2第三相L325.2设备端相序第一相U第二相V第三相W中性线N保护接地PE接地E26直流系统电源正L+负L-中间线M第30页共32页电气设计图纸出图规范附录四：电路板图用元器件的图形符号第31页共32页电气设计图纸出图规范附录四：电路板图用元器件的图形符号（续1）第32页共32页
