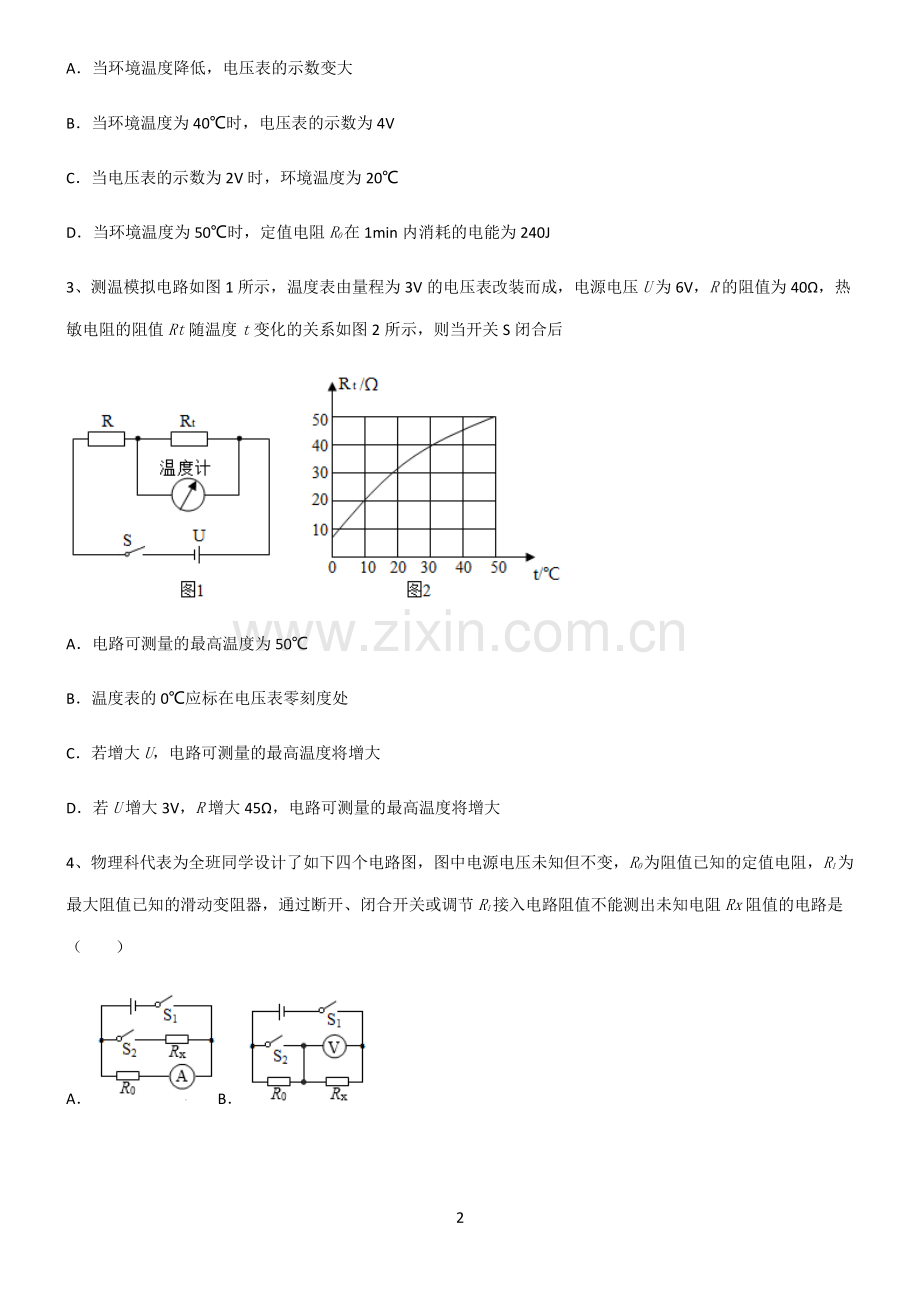

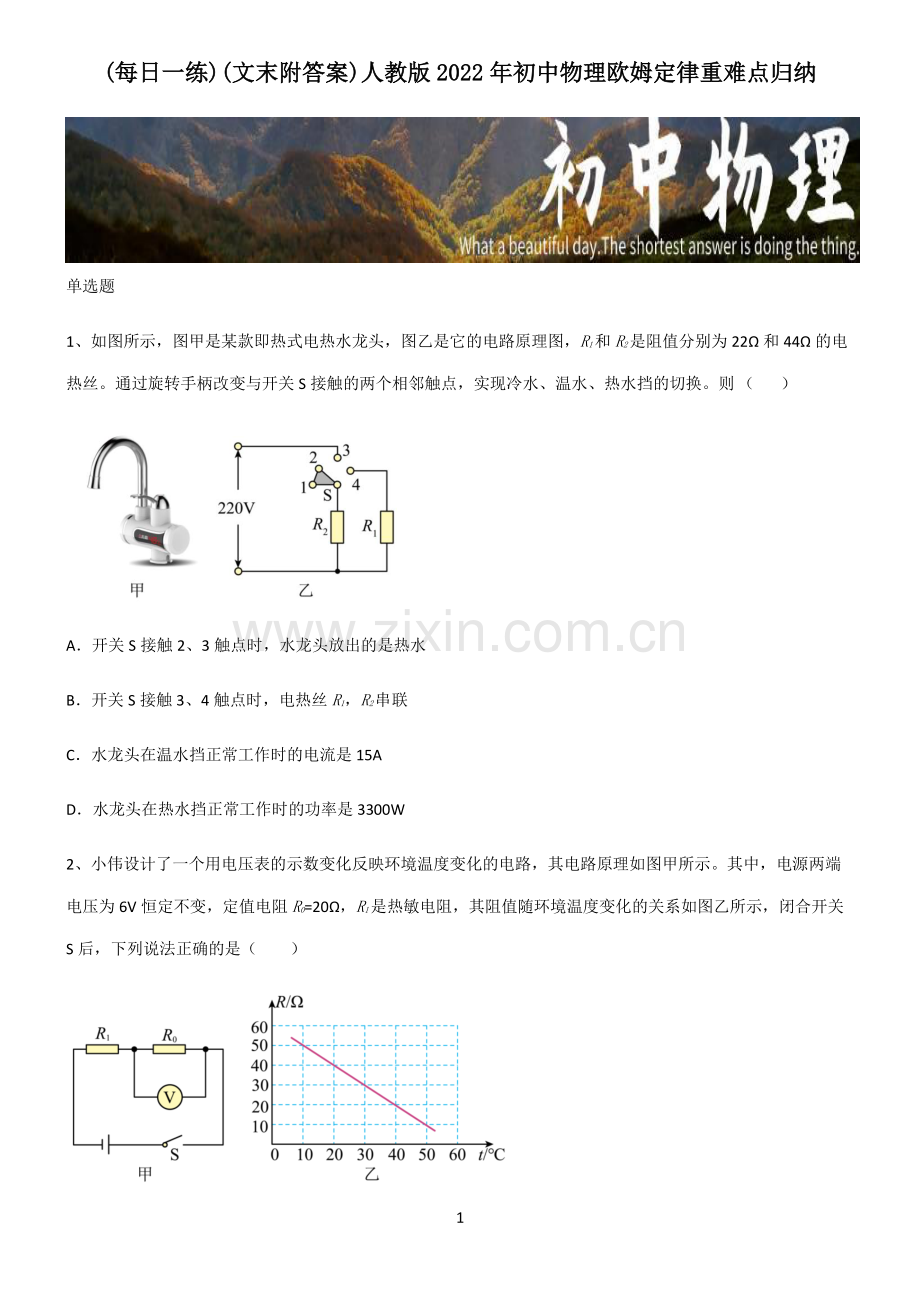

1 (每日一练每日一练)()(文末附答案文末附答案)人教版人教版 20222022 年初中物理欧姆定律重难点归纳年初中物理欧姆定律重难点归纳 单选题 1、如图所示，图甲是某款即热式电热水龙头，图乙是它的电路原理图，R1和R2是阻值分别为 22 和 44 的电热丝。通过旋转手柄改变与开关 S 接触的两个相邻触点，实现冷水、温水、热水挡的切换。则（）A开关 S 接触 2、3 触点时，水龙头放出的是热水 B开关 S 接触 3、4 触点时，电热丝R1，R2串联 C水龙头在温水挡正常工作时的电流是 15A D水龙头在热水挡正常工作时的功率是 3300W 2、小伟设计了一个用电压表的示数变化反映环境温度变化的电路，其电路原理如图甲所示。其中，电源两端电压为 6V 恒定不变，定值电阻R0=20，R1是热敏电阻，其阻值随环境温度变化的关系如图乙所示，闭合开关S 后，下列说法正确的是（）2 A当环境温度降低，电压表的示数变大 B当环境温度为 40时，电压表的示数为 4V C当电压表的示数为 2V 时，环境温度为 20 D当环境温度为 50时，定值电阻R0在 1min 内消耗的电能为 240J 3、测温模拟电路如图 1 所示，温度表由量程为 3V 的电压表改装而成，电源电压U为 6V，R的阻值为 40，热敏电阻的阻值Rt随温度t变化的关系如图 2 所示，则当开关 S 闭合后 A电路可测量的最高温度为 50 B温度表的 0应标在电压表零刻度处 C若增大U，电路可测量的最高温度将增大 D若U增大 3V，R增大 45，电路可测量的最高温度将增大 4、物理科代表为全班同学设计了如下四个电路图，图中电源电压未知但不变，R0为阻值已知的定值电阻，R1为最大阻值已知的滑动变阻器，通过断开、闭合开关或调节R1接入电路阻值不能测出未知电阻Rx阻值的电路是（）AB 3 CD 5、物理科代表为全班同学设计了如下四个电路图，图中电源电压未知但不变，R0为阻值已知的定值电阻，R1为最大阻值已知的滑动变阻器，通过断开、闭合开关或调节R1接入电路阻值不能测出未知电阻Rx阻值的电路是（）AB CD 6、现有两个灯泡 L1、L2,L1标有“6 V 3 W”字样，L2的电阻为 6，将 L1、L2串联接在某一电路中，L1、L2均能正常发光(忽略温度对电阻的影响)，下列计算结果正确的是()A灯 L1的电流比 L2的大 B灯 L1的亮度比 L2的大 C灯 L2的额定功率为 3 W D电路两端的总电压为 12 V 7、小明制作了一个利用电路测量物体重力的小仪器，如图所示，电源电压恒定，当秤盘不放任何重物时，滑片 P 恰好处于a点，则下列说法正确的是（）4 A R1短路将使测量结果偏小 B可将电流表的表盘改装用来显示重力大小 C当秤盘内物体重力变大时，电压表示数变大 D当秤盘内物体重力变大时，电路消耗的功率将变小 8、如图甲所示，电源电压为 18V，滑动变阻器标有“20 1A”，当开关S闭合，滑动变阻器滑片P滑至中点时，电压表的示数如图乙所示，下列说法不正确的是 A定值电阻R的阻值为 10 B电路的最小电流为 0.6A C滑动变阻器滑片P移动到最左端时，电流表示数最大 D滑动变阻器滑片P移动到最右端时，电压表示数最大 9、抗击新型冠状病毒需要随时监测体温，小杰利用热敏电阻R和定值电阻R0设计了一个“温度计”的模拟电路。热敏电阻R的阻值随温度的升高而增大，他把电表的刻度值都改为相应的温度值，温度升高时电表的示数变大，如图所示的电路图中，符合要求的是（）5 ABCD 10、如图是小虹设计的一种“身高测量仪”，其中滑片 P 将电阻丝分成上下两部分，阻值分别为R1、R2，身高数据可通过电压表的示数来反映。测量时，身高越高（）A电压表示数越小 B电压表示数越大 C电路中的电流越大 D电路中的电流越小 多选题 11、在图中，图像 A、B 反映的是小灯泡 L 和定值电阻R通过它们的电流与其两端电压的关系，其中小灯泡的额定电压是 2.5V。由此图像可知（）A图像 A 是定值电阻R的I-U图像 B小灯泡的额定功率是 0.75W 6 C将小灯泡 L 和电阻R串联接在电源两端，小灯泡 L 正常发光时，电源电压是 5.5V D将小灯泡 L 和电阻R串联在电路中，小灯泡正常工作 1min，电阻R产生热量 54J 12、如图是小海设计的温度测量仪的电路，电源两端电压恒定，R1是阻值 10 的定值电阻，R2是阻值随温度升高而减小的热敏电阻，当R2的温度随环境温度降低时，下列说法正确的是（）A电流表示数增大 B电压表 V1示数与增大 C电压表 V2的示数增大 D电压表 V2示数变化量与电流表示数变化量之比的绝对值是 10 13、2021 年 6 月，中国多地国外输入性疫情给我们带来危害，手持式电子测温仪最为常见。如图，这是某款电子测温仪和它内部的原理图，其中电源电压保持不变，R是热敏电阻，用于靠近人体测温，定值电阻R0为保护电阻。在测人的体温时，被测者体温较高时，显示仪的示数会变大。正常条件下，下列对测温仪的分析正确的是（）A显示仪是由电流表改装成的 B热敏电阻R随着温度的升高阻值减小 7 C被测温者温度越高，电路消耗的电功率越大 D将R0更换为阻值更大的电阻，测相同温度，显示仪示数变小 14、在如图所示的电路中，电源电压不变。闭合开关 S 后，将滑动变阻器的滑片由如图所示位置向左移动，下列说法正确的是（）A灯泡的亮度将变暗 B电流表 A1与电流表 A2的示数相等 C电压表 V1与电流表 A2示数的比值将不变 D电压表 V2与电流表 A1示数的乘积将变小 15、如图所示的电路，已知电流表的量程为 00.6A，电压表的量程为 03V，定值电阻R1的阻值为 10，滑动变阻器R2的最大阻值为 50，电源电压为 6V。开关 S 闭合后，在滑动变阻器滑片滑动的过程中，保证电流表、电压表不被烧坏的条件下，下列说法正确的是（）A电压表最小示数是 1V B滑动变阻器滑片允许滑到最左端 C电路中允许通过的最大电流是 0.6A D滑动变阻器滑片移动的过程中，电压表先达到最大量程 8 综合题 16、亮亮设计了一个用电压表的示数变化反映环境温度变化的电路。其电路原理图如图甲所示，电源电压保持不变。电压表量程为 03V，R0是定值电阻，阻值为 150，R1是热敏电阻，其电阻随环境温度变化的关系如图所示。闭合开关 S 后，当环境温度为 20时，求：（1）R1的阻值随温度降低而_；（2）R1的阻值为多少？此时电压表的示数为 1.5V，通过R0的电流为多少？()（3）电源电压为多少？()（4）电压表两端电压不能超过其最大测量值，则此电路所允许的最高环境温度是多少？()17、阅读短文，回答问题 电压源与电流源 电视、冰箱等用电器工作时，需要稳定的电压，而像 LED 灯等用电器工作时，为了使获得稳定的亮度，需要稳定的电流，所以常见的电源可分为电压源和电流源两种，如图甲所示，分别是电压源与电流源的电路符号。电压源的输出电压是确定的，而输出电流可以是任意的，且电压不随电流的变化而变化，当外接电路的电阻在增大的同时，电流会随之减小，确保电源电压的恒定。电流源输出电流是确定的，而它两端的电压是任意的，且电流不随电压的变化而变化，当外接电路的电阻在增大的同时，电阻两端的电压会随之增大，确保电路中电流的恒定。由于电源内部也存在电阻等多方面的原因，理想的电压源与电流源是不存在的，如果一个电源在特定的范围内，电流变化时，电压的变化不明显，我们通常就假定它是一个理想电压源；同样，电压变化时，电流的波动不明显，就可看成是一个理想的电流源。9 （1）我们在做“测量小灯泡电功率”的实验时用到的干电池属于_（电压源/电流源）；（2）在某次社团活动中，物理兴趣小组设计了如图乙所示的电路，该电路()A可以研究电阻一定时，电流与电压的关系 B可以研究电压一定时，电流与电阻的关系 C用伏安法测量未知电阻的阻值，并且可以多次测量求平均值减小误差 D向左移动滑片，电阻的电功率不变（3）可以用图丙所示虚线框内电路模拟理想电源，闭合开关 S，当输出端的变阻器滑片 P1向右滑动的同时，滑动变阻器 P2的滑片_（向左/不/向右）滑动就可模拟理想电压源；（4）下列电路中，闭合开关 S，当滑片向左滑动时，能使灯变亮的电路是()A B CD（5）图丁所示电路中R0为定值电阻，移动变阻器滑片，电压表示数U、电流表示数I变化的关系图线中，正10 确的是()ABCD 18、在中招体育考试中，坐位体前屈主要是考验身体柔韧性的一个项目，满分标准：男生 21.6cm，女生23.5cm。如图甲所示是小莉自制一个的坐位体前屈测试仪，其原理图如图乙所示，电源的电压 12V，R1的电阻为30。其中电阻丝R2粗细均匀，总长度为 30cm，闭合开关，推挡板 P 在B端时，坐位体前屈成绩为 0，电流表的示数为 0.1A。推挡板 P 在A端时，坐位体前屈成绩为 30cm。（1）闭合开关，挡板 P 从A端推到B端的过程中，电压表的示数_；电流表的示数_；整个电路消耗的功率_；（以上三空均选填“变大”、“变小”或“不变”）（2）求电阻R2的阻值；()（3）小莉在进行坐位体前屈成绩测试时，电压表示数为 6.3V 时，请计算判断小莉同学成绩是否达到优秀？()11 人教版 2022 年初中物理欧姆定律_02B 参考答案 1、答案：D 解析：A当开关 S 接触 2、3 触点时，只有电阻R2接入电路，电路的电阻最大，由=2知道，电源的电压一定时，电路的电功率最小，水龙头放出的是温水，故 A 错误；BD由图知道，当开关 S 接触 3、4 触点时，电阻R1和R2并联，电路的总电阻最小，总功率最大，水龙头处于热水挡，由于并联电路中总电阻的倒数等于各分电阻倒数之和，所以，电路中的总电阻 =121+2=22 4422+44=443 由=2知道，热水挡正常工作时的功率 热=2=(220V)2443=3300W 故 B 错误，D 正确。C温水挡时，电路的总电阻 R总=R1+R2=22+44=66 由=知道，电路的电流 =总=220V66 3.3A 故 C 错误。故选 D。2、答案：C 解析：12 A由图甲可知，两个电阻串联，电压表测量R0两端的电压，由图乙可知，环境温度降低时，热敏电阻R1的阻值增大，根据串联电路的分压规律可知，其两端的电压增大，根据串联电路电压特点可知，R0两端的电压变小，即电压表示数将变小，故 A 错误；B由图乙可知，环境温度为 40时，R1=20，电路中的电流 =1+0=6V20+20=0.15A R0两端的电压 U0=IR0=0.15A20=3V 故 B 错误；C当电压表的示数为 2V 时，电路中的电流 =0=00=2V20=0.1A R1的阻值 1=0=6V2V0.1A=40 由图乙可知，此时环境温度为 20，故 C 正确；D由图乙可知，环境温度为 50时，R1=10，电路中的电流=1+0=6V10+20=0.2A 定值电阻R0在 1min 内消耗的电能 =20=(0.2A)2 20 60s=48J 故 D 错误。故选 C。3、答案：D 13 解析：A由电路图可知，两个电阻串联，根据串联电路电阻分压特点，热敏电阻Rt的阻值越大则其分压越大，而其两端电压允许最大值为 3V，此时电路电流为 =6V 3V40=340A 则热敏电阻Rt的阻值为=3V 403A=40 根据图 2 数据可知，此时可测量的最高温度为 30，故 A 不符合题意；B温度表为 0时，热敏电阻Rt的阻值不为零，故Rt的两端电压不为零，不应标在电压表零刻度处，故 B不符合题意；C若增大电源电压U，电压表的量程仍为 03V，根据串联电路的分压作用知，定值电阻两端的电压增大，由欧姆定律=知电路的电流增大，热敏电阻的阻值Rt的阻值减小，电路可测量的最高温度减小，故 C 错误；D若U增大 3V，R增大 45，热敏电阻Rt的两端电压允许最大值为 3V，此时电路电流为=9V 3V85=685A 则热敏电阻Rt的阻值为=3V 856A=42.5 热敏电阻Rt的阻值越大则可测量的最高温度越大，故电路可测量的最高温度将增大，故 D 符合题意。故选 D。4、答案：A 解析：14 A由图可知，定值电阻和电流表串联，我们可以求出电源的电压，无法求出未知电阻Rx阻值，故 A 符合题意；B闭合开关 S1和 S2后，定值电阻R0被短路，电压表的示数即为电源电压U；闭合 S1，断开 S2，此时电压表的示数为U1，可以求得Rx为=101，故 B 不符合题意；C闭合开关，当滑动变阻器滑片移动到最右端时，此时的电压为U，当当滑动变阻器滑片移动到最左端时，此时的电压为U1，可以求得Rx为=111，故 C 不符合题意；D闭合开关，当滑动变阻器滑片移动到最右端时，此时的电压为I，当当滑动变阻器滑片移动到最左端时，此时的电压为I1，可以求得Rx为=111，故 D 不符合题。故选 A。5、答案：A 解析：A由图可知，定值电阻和电流表串联，我们可以求出电源的电压，无法求出未知电阻Rx阻值，故 A 符合题意；B闭合开关 S1和 S2后，定值电阻R0被短路，电压表的示数即为电源电压U；闭合 S1，断开 S2，此时电压表的示数为U1，可以求得Rx为=101，故 B 不符合题意；C闭合开关，当滑动变阻器滑片移动到最右端时，此时的电压为U，当当滑动变阻器滑片移动到最左端时，此时的电压为U1，可以求得Rx为=111，故 C 不符合题意；D闭合开关，当滑动变阻器滑片移动到最右端时，此时的电压为I，当当滑动变阻器滑片移动到最左端时，此时的电压为I1，可以求得Rx为=111，故 D 不符合题。故选 A。6、答案：B 解析：15 将 L1、L2串联接在某一电路中，因为串联电路电流处处相等，故 A 错误；L1、L2均能正常发光，L1正常工作电流为：1=11=3W6V=0.5A，L2两端的电压为：2=22=12=0.5A 6=3V，L2的功率为：2=22=3V 0.5A=1.5W，故1 2，L1更亮一些，故 B 正确，C 错误；总电压为：=1+2=6V+3V=9V，故 D 错误 故选 B 7、答案：C 解析：AB由电路图可知，R1与R2串联，电流表测电路的电流，电压表测滑片上面部分电阻丝aP 两端的电压；由于电压表接在滑片上，且电压表的内阻很大，在电路中可看作开路，所以，不论滑片如何滑动，电流要经过变阻器的全部电阻丝，即R2始终以最大阻值接入电路，则滑片移动时，电路中的总电阻不变，电路中电流保持不变，故不能将电流表的表盘改装用来显示重力大小；当R1短路时，电路的电阻减小，电流增大，根据欧姆定律有 U=IR 相同长度的电阻丝分得的电压增大，电压表示数偏大，即测量结果偏大，故 AB 错误；CD当秤盘内物体重力增大，滑片向下移，电阻丝aP 的电阻增大，但是电路中电流保持不变，电压表示数变大；因电源电压和电路的电流不变，根据PUI知，电路消耗的功率将不变，故 C 正确，B 错误。故选 C。小提示：本题考查了串联电路的特点和欧姆定律和电功率公式的应用，关键是明确电路的电流不变，有一定难度。8、答案：C 解析：16 A电源电压为 18V，滑动变阻器滑片P滑至中点时，滑动变阻器阻值为 10，刚好分得 9V 电压，根据串联电路分压定律可得定值电阻R的阻值为 10，A 正确，但不符合题意；B当滑动变阻器滑片P滑到最右端时，电路电阻最大，电流最小为 =总=定+滑=18V10+20=0.6A B 正确，但不符合题意；C滑动变阻器能承受的最大电流为 1A，因此电路最小电阻为 =18V1A=18 滑动变阻器至少接入的电阻为 滑=总 定=18 10=8 当滑动变阻器往左滑动的过程中，接入电阻小于 8 时，电路电路大于 1A，滑动变阻器烧坏，此时电路电流为0A，C 错误，但符合题意；D滑动变阻器滑片P移动到最右端时，滑动变阻器电阻最大，电压表测量滑动变阻器电压，根据串联电路分压原理可知，电压表示数最大，D 正确，但不符合题意。故选 C。9、答案：C 解析：A图中热敏电阻R与R0串联，电流表测量电路的电流，当温度升高时，R的阻值增大，电路的总电阻增大，电源电压不变，由欧姆定律可知电路中电流变小，电流表示数减小，故 A 不符合题意；B图中热敏电阻R与R0并联，电流表测R0支路的电流，因为并联电路中各支路间互不影响，所以温度升高时，通过R0的电流不变，电流表示数不变，故 B 不符合题意；17 C图中热敏电阻R与R0串联，电压表测R两端电压，温度升高时，R的阻值增大，根据分压原理可知电压表示数变大，故 C 符合题意；D图中热敏电阻R与R0串联，电压表测R0两端电压，电压表测定值电阻两端的电压，温度升高时，由分压原理可知，热敏电阻的电压变大，由串联电路电压的规律，电压表示数变小，故 D 不符合题意。故选 C。10、答案：B 解析：如图，电压表测R2两端的电压，被测量者身高越高滑片越往上移，R1越小，R2的电阻越大，根据串联分压原理，它两端的电压越大；由于RI、R2之和不变，即电路的总电阻不变，电路中的电流不变，综上分析，B 符合题意，ACD 不符合题意。故选 B。11、答案：BCD 解析：A图像 A 是曲线，表示电阻是变化的，灯泡灯丝的电阻随温度的变化而变化，所以图像 A 是灯泡的I-U图像，故 A 不符合题意；B由图可知，当小灯泡的额定电压是 2.5V 时，通过灯泡的电流是 0.3A，小灯泡的额定功率 P额=U额I额=2.5V0.3A=0.75W 故 B 符合题意；C将小灯泡 L 和电阻R串联接在电源两端，小灯泡 L 正常发光时，通过灯泡的电流是 0.3A，由串联电路电流的规律可知通过电路的电流是 0.3A，由图可知，R两端的电压是 3V，由串联电路电压的规律可知电源电压 U=U额+UR=2.5V+3V=5.5V 18 故 C 符合题意；D将小灯泡 L 和电阻R串联在电路中，小灯泡正常工作 1min，电阻R产生热量 Q=W=URIt=3V0.3A60s=54J 故 D 符合题意。故选 BCD。12、答案：CD 解析：ABC由电路图可知，该电路为串联电路，电压表 V1测R1两端的电压，电压表 V2测R2两端的电压。当R2的温度随环境温度降低时，其阻值增大，电流减小，即电流表的示数变小。根据欧姆定律推导公式U=IR可知，R1两端的电压变小，即电压表 V1的示数减小，由串联电路的电压特点可知，R2两端的电压变大，即电压表 V2的示数增大。故 AB 错误，C 正确；DV1示数为R1两端的电压，电流表示数是通过R1的电流，根据欧姆定律可知 1=1=10 调节R2的阻值，取两组数据，根据串联电路的特点得 =2+1 =2+1 联立解得 2 2 =1 即电压表 V2示数变化量与电流表示数变化量之比的绝对值是=1=10 19 故 D 正确。故选 CD。13、答案：BC 解析：A由电路图可知，显示仪并联在R0的两端，因此显示仪是由电压表改装成的，故 A 错误；B在测人的体温时，被测者体温较高时，显示仪的示数会变大，即R0两端的电压变大。根据欧姆定律可知，通过R0的电流变大即电路的电流变大。R0为定值电阻，阻值不变，所以热敏电阻R随着温度的升高阻值减小。故 B 正确；C被测温者温度越高，热敏电阻R的阻值越小，电路中的电流越大，因为电源电压不变，由P=UI可知，电路消耗的电功率变大，故 C 正确；D温度相同，说明热敏电阻的阻值不变，将R0更换为阻值更大的电阻，由串联电路分压特点可知，R0分得的电压变大，因此显示仪示数会变大，故 D 错误。故选 BC。14、答案：BD 解析：A由电路图可知，灯泡与滑动变阻器并联，因并联电路互不影响，所以滑动变阻器的滑片向左移动时，灯泡的亮度不变，故 A 错误；B电压表 V1、V2均测电源两端的电压，电流表 A1、A2测通过滑动变阻器的电流，所以电流表 A1与电流表 A2的示数相等，故 B 正确；CD因电源电压恒定不变，所以滑片向左移动时，滑动变阻器接入电路的电阻变大，根据并联电路电压特点可知电压表 V1、V2的示数均不变，由欧姆定律可知电流表 A1、A2的示数均变小，电压表 V1与电流表 A2示数的比值将变大，电压表 V2与电流表 A1示数的乘积将变小，故 C 错误，D 正确。20 故选 BD。15、答案：AD 解析：由电路图可知，定值电阻R1与滑动变阻器R2串联，电压表测R1两端的电压，电流表测电路中的电流；(1)当滑动变阻器接入电路中的电阻最大时，电路中的电流最小，电压表的示数最小，根据电阻的串联和欧姆定律求出电路中的最小电流，根据欧姆定律求出电压表的最小示数；(2)当滑动变阻器的滑片位于最左端时，接入电路中的电阻为 0，电路为R1的简单电路，电压表测电源的电压，比较电源的电压和电压表的量程确定滑片是否可以移到最左端；(3)根据欧姆定律求出电压表的示数为 3V 时电路中的电流，然后确定电路中的最大电流和那个电表先达到最大量程。由电路图可知，定值电阻R1与滑动变阻器R2串联，电压表测R1两端的电压，电流表测电路中的电流；A当滑动变阻器接入电路中的电阻最大时，电路中的电流最小，电压表的示数最小，因串联电路中总电压等于各分电压之和，所以电路中的最小电流：min=1+2=6V10+50=0.1A，电压表的最小示数：1min=min1=0.1A 10=1V，则 A 正确；B当滑动变阻器的滑片位于最左端时，接入电路中的电阻为 0，电路为R1的简单电路，电压表测电源的电压，因电源的电压 6V 大于电压表的量程 3V，所以滑动变阻器的滑片不能移到最左端，则 B 错误；CD当电压表的示数为 3V 时，电路中的电流：=1max1=3V10=0.3A 0.6A，21 所以电路中允许通过的最大电流是 0.3A，且两电表中电压表先达到最大量程，则 C 错误、D 正确。16、答案：增大 0.01A 4V 100 解析：（1）1由图可知，R1的阻值随温度的升高而减小，R1的阻值随温度降低而增大。（2）2由题知开关 S 闭合后，环境温度为 20，由图可知此时R1的阻值为R1=250；该电路为R0和R1的串联电路，电压表测R0两端的电压；已知此时电压表示数为 1.5V，即R0两端的电压为U0=1.5V，则通过R0的电流为 0=00=1.5V150=0.01A（3）3串联电路中电流处处相等，因此当环境温度为 20时，电路中的电流为 I=I0=0.01A 电路的总电阻为 R=R0+R1=150+250=400 由欧姆定律可知电源电压为 U=IR=0.01A400=4V（4）4已知电压表量程为 03V，即R0两端最大电压为U0=3V，此时电路中的电流为=00=3V150=0.02A 由串联电路的电压特点可知此时R1两端的电压为 U1=U-U0=4V-3V=1V R1的阻值为 1=1=1V0.02A=50 22 由图可知，此时对应的温度为 100，则此电路所允许的最高环境温度是 100。17、答案：电压源 D 向右 D B 解析：（1）1电压源的输出电压是确定的，而输出电流可以是任意的，且电压不随电流的变化而变化，当外接电路的电阻在增大的同时，电流会随之减小，确保电源电压的恒定。实验时用到的干电池的电压为 1.5V 不变，所以其是电压源。（2）2AB如乙图可知，此电路的电源为电流源，电路中电流的恒定，所以无法研究电流与电压和电阻的关系，故 AB 不符合题意；C用伏安法测量未知电阻的阻值需要多次测量未知电阻两端的电压和通过的电流，但此电路中电流恒定，所以不能用伏安法测量未知电阻的阻值，故 C 不符合题意；D因为电路中电流恒定不变，所以向左移动滑片时，电阻的功率根据P=I2R可知保持不变，故 D 符合题意。故选 D。（3）3闭合开关 S，当输出端的变阻器滑片 P1向右滑动的同时，输出端滑动变阻器阻值变大，根据串联分压的原理，其两端电压变大，为让其电压不变，那么电流要变小，滑动变阻器 P2的滑片需要像右移动。（4）4A滑动变阻器和灯泡串联，电源为电压源，即电压恒定不变。当闭合开关 S，滑片向左滑动时，滑动变阻器阻值变大，电流变小，灯泡两端电压变小，灯泡电功率变小，所以灯泡变暗。故 A 不符合题意；B滑动变阻器和灯泡串联，电源为电流源，即电流恒定不变。当闭合开关 S，滑片向左滑动时，电流不变，灯泡的电功率不变，亮度不变，故 B 不符合题意；C滑动变阻器和灯泡并联，电源为电压源，即电压恒定不变。当闭合开关 S，滑片向左滑动时，灯泡支路的电流保持不变，灯泡电功率不变，其亮度不变，故 C 不符合题意；D滑动变阻器和灯泡并联，电源为电流源，即电流恒定不变。当闭合开关 S，滑片向左滑动时，滑动变阻器的阻值变大，通过其电流变小，但灯泡电流变大，灯泡电功率变大，亮度变亮，故 D 符合题意。23 故选 D。（5）5如图可知R0与R并联，电源为电流源，电流I恒定不变。当滑动变阻器的滑片右移，滑动变阻器的电阻变小，电流表测滑动变阻器的电流为IR，其示数变大，那么电阻R0的电流I0变小，其电阻两端的电压表示数U变大，其表达式为 =()0=0 0 故 B 正确，ACD 错误。故选 B。18、答案：变大 不变 不变 90 成绩未达到优秀 解析：（1）123闭合开关，R1和R2串联，电压表测量与R2并联部分两端的电压，电流表测量电路电流。由于电压表相当于断路，所以，挡板移动过程中，电路中的总电阻不变，电流不变，电流表的示数不变；与电压表并联部分的电阻变大，由串联分压可知，电压表的示数变大；由=可知，整个电路消耗的功率不变。（2）4电流表的示数为 0.1A，根据欧姆定律可知R1两端的电压 1=1=0.1A 30=3V R2两端的电压 2=1=12V 3V=9V 电阻R2的阻值 2=2=9V0.1A=90（3）5小莉进行测试时，电压表示数为 6.3V，此时电压表所并联的电阻丝的阻值 2=2=6.3V0.1A=63 24 已知推挡板 P 在 B 端时，坐位体前屈成绩为 0，推挡板 P 在 A 端时，坐位体前屈成绩为 30cm，故小莉同学的成绩为 6390 30cm=21cm 23.5cm 故成绩未达到优秀。
